Шевроле лачетти седан дополнительная розетка

Где находится предохранитель

В автомобилях Лачетти с кузовами седан, универсал или хэтчбек используется унифицированная схема электрической проводки с монтажными блоками в моторном отсеке и салоне машины. Предохранитель прикуривателя расположен в салонном модуле, который находится под заглушкой на торцевой плоскости панели приборов со стороны кресла водителя. Вставка номиналом 15 А находится на 3 позиции сверху в крайнем правом ряду защитных элементов.

Как проверить и заменить

Если в машине не работает прикуриватель, то водителю необходимо выполнить действия:

Выключить зажигание и извлечь ключ из замка.
Открыть дверь, а затем снять декоративную пластиковую крышку, под которой находится монтажный блок. Для демонтажа крышки используется ручка, под воздействием усилия пластиковые защелки сжимаются, панель выходит из посадочного гнезда. На внутренней стороне крышки имеется наклейка с указанием номинала и назначения плавких элементов защиты.
Для извлечения предохранителей используется пластиковый пинцет, который хранится в отдельном гнезде в монтажном блоке под капотом (смонтирован позади аккумулятора). Для доступа к пинцету требуется снять крышку коробки.
Снятый элемент защиты необходимо осмотреть, прозрачный корпус позволяет визуально определить целостность металлической перемычки. Если цепь разомкнута, то необходимо установить новый предохранитель номиналом 15 А. Не допускается использовать детали с отличающимся номиналом или самодельные конструкции.
Закрыть крышку блока, уложить пинцет на штатное место, а затем проверить работоспособность приборов. Если прикуриватель не работает или предохранитель перегорает снова (без подключения дополнительной нагрузки), то необходимо проверить состояние электрической цепи и прибора. Поврежденные детали следует заменить на запчасти оригинального производства.

Chevrolet Lacetti: Электрическая розетка для дополнительных приборов

Chevrolet Lacetti / Руководство по техническому обслуживанию и эксплуатации автомобиля Chevrolet Lacetti / Приборы и органы управления / Электрическая розетка для дополнительных приборов

ЭЛЕКТРИЧЕСКАЯ РОЗЕТКА ДЛЯ ДОПОЛНИТЕЛЬНЫХ ПРИБОРОВ

Электрические розетки предназначены для подключения различных электрических устройств,
таких как сотовый телефон, электробритва и т.д.

Вспомогательная электрическая розетка расположена на центральной консоли под
передней пепельницей. Другая вспомогательная электрическая розетка расположена с
левой стороны в багажном отделении (только на моделях универсал).

Для использования розетки откройте крышку.

Закрывайте крышку, если розетка не используется. Вспомогательная электрическая
розетка может быть использована, когда ключ зажигания находится в положении ACC
или ON.

ВНИМАНИЕ

Аккумуляторная батарея может разрядиться.

• Выключайте электрическое устройство, если оно не используется в течение длительного
времени.

Это предотвратит разряд и возможное повреждение аккумуляторной батареи.

ПРИМЕЧАНИЕ

Максимально допустимая нагрузка для электрической розетки Вашего автомобиля составляет
12 В – 10 А. При включении электрического устройства с нагрузкой выше 12 В – 10
А, питание автоматически отключается. Используйте только устройства, технические
характеристики которого соответствуют указанному пределу нагрузки.

В случае перегорания предохранителей допускается использование только одобренный
производителем предохранителей с соответствующим номиналом. Обязательно выключайте
любое неиспользуемое электрическое оборудование. Работа электрического оборудования
в течение длительного периода времени может привести к разрядке аккумулятора. Подключение
дополнительного электрического оборудования может повредить другие приборы автомобиля
или нарушить их работу.

Ремонт в результате таких неисправностей не предусмотрен. Перед подключением
дополнительного электрического оборудования обратитесь к авторизованному дилеру
Chevrolet. Запрещается использовать оборудование с рабочим током, превышающим указанное
значение.

Прикуриватель

ПРИКУРИВАТЕЛЬ
ВНИМАНИЕ

Цилиндрическая часть корпуса включенного прикуривателя сильно нагревается.
• Не касайтесь цилиндрической части корпуса включенного прикуривателя и не разрешайте
детя …

Пепельницы

ВНИМАНИЕ

Сигареты и прочие тлеющие материалы могут стать причиной возгорания.
• Запрещается класть в пепельницы бумагу и другие легковоспламеняющиеся материалы.
Возгорание в пепельнице может ст …

Другое на сайте:

Треугольное боковое стекло
ОБЩИЕ СВЕДЕНИЯ

Панель обивки проема треугольного окна (кузов седан) …

Панели обивки (кузов седан) — Верхняя панель обивки
ОБЩИЕ СВЕДЕНИЯ

Верхняя панель обивки (кузов седан) …

Неисправности и самостоятельная диагностика
Блок управления системы впрыска может распознавать и записывать в памяти накопителя
неисправностей ровно 30 видов неполадок, возникающих в электронной системе системы
зажигания/впрыска. При этом ф …

Chevrolet Lacetti 5D Послушная › Бортжурнал › Розетка дополнительного питания 12v на Lacetti

Ничего нового для большинства в этой записи скорее всего не будет, но пишу как обычно «на память, для себя, или как побуждение к действию других камрадов».

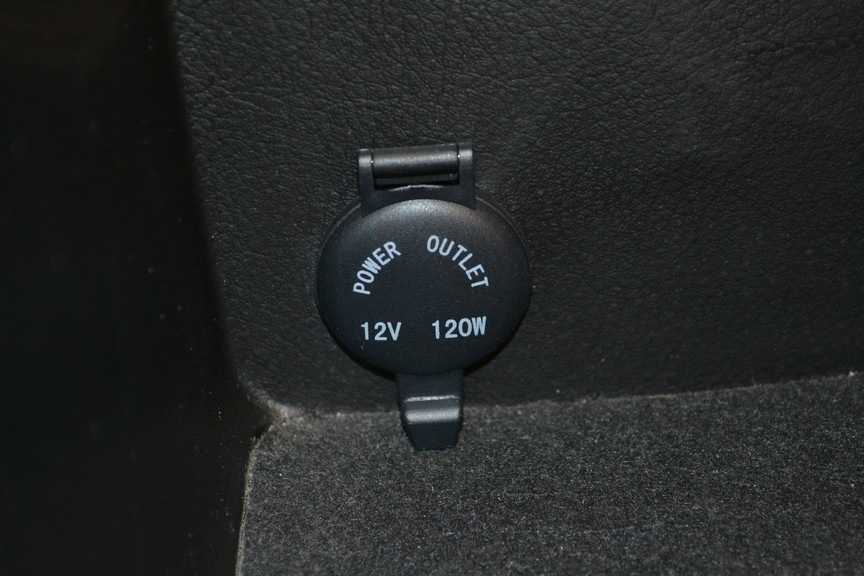

В моей комплектации место под розетку дополнительного питания 12 вольт закрыто заглушкой, а так как я ненавижу порнографий в виде всяких разветвителей питания, решил устранить жадность производителя совмести в эту работу с обклейкой бардачка в карпет, установкой подсветки бардачка и установкой плавного открытия бардачка.

При выборе розеток доп.питания от разных производителей авто мне была очень полезна эта запись от камрада SCreenSaVer , и цены соответственно тоже разные. Я выбрал самый бюджетный вариант тот друзей-китайцев.

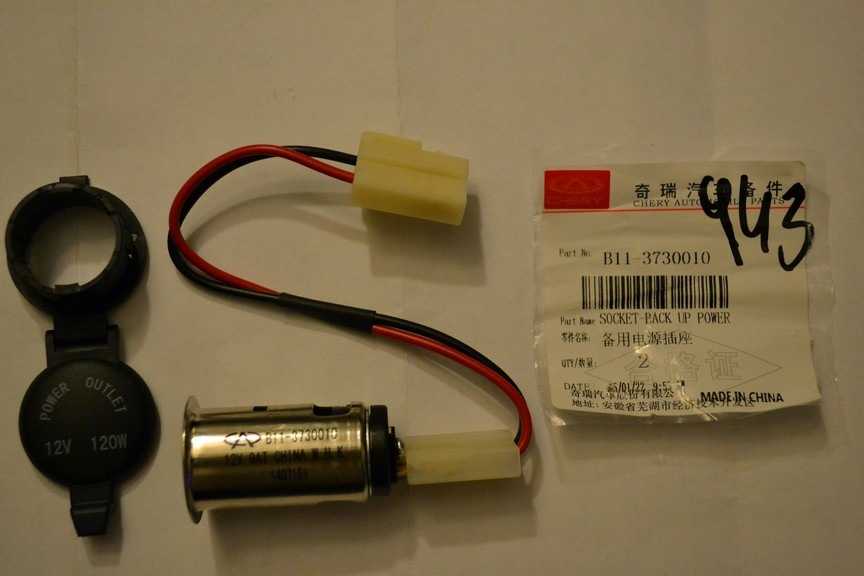

Нам понадобятся:1. B11-3730010 CHERY Розетка дополнительного питания (218 руб.)2. Провода (сечение зависит от планируемой нагрузки), клеммы, термоусадка

При выборе сечения проводов пользовался вот этой таблицей:

Лично я захотел подключиться непосредственно к разъему прикуривателя, поэтому нам нужно до него добраться.Оговорюсь сразу — возможно есть более простой способ снять блок прикуривателя и пепельницы, я же делал так:

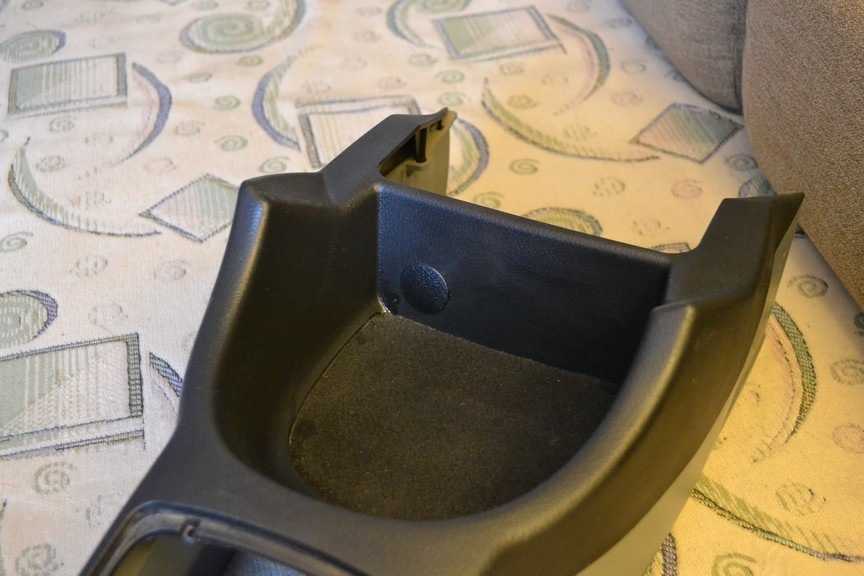

Порядок действий:1. Отодвинуть передние кресла максимально вперед, открутить задние винты крепления центрального тоннеля2. Стянуть с приличным усилием рукоятку ручника и открутить показавшиеся средние винты крепления центрального тоннеля3. Отодвинуть передние кресла назад, открутить передние винты крепления центрального тоннеля4. Поддеть накладку центрально консоли (лично я начинаю снизу, даже если будут царапины от инструмента — их снизу будет почти невидно) и снять её.5. Отключить фишки аварийки, блока кондиционера, открутить крепежи поводков заслонки регулятора температуры воздуха и и регулятора направления воздуха (придется спиной лечь на водительский и пассажирский коврик вверх лицом — сразу всё станет понятно)

Вот я и добрался до нужного разъема — подцепляю проводку нового разъема доп.питания к контактам

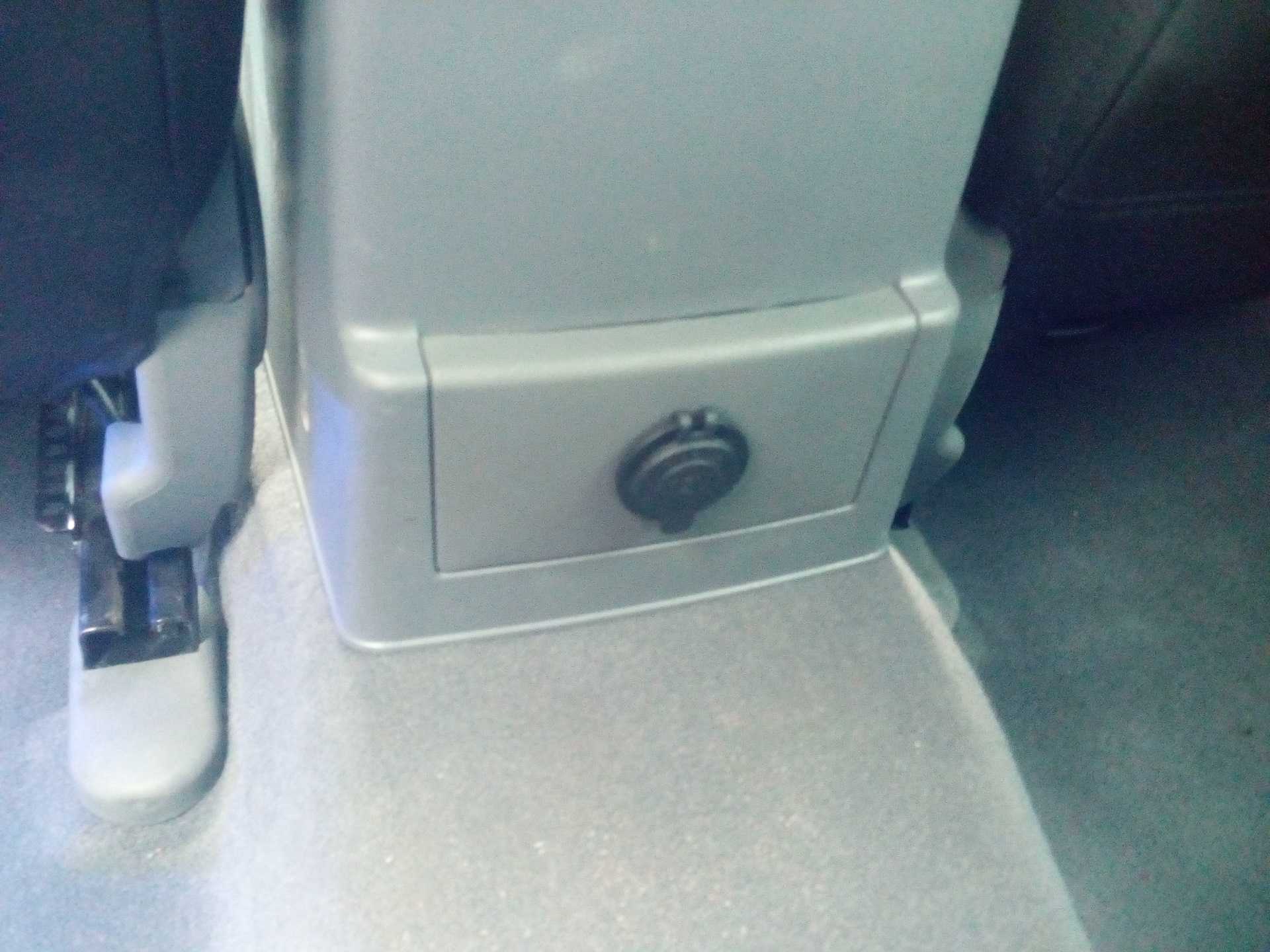

Итог:Еще одной полезной и удобной опцией в авто больше

Устанавливаем новый прикуриватель с подсветкой

Перед работами по снятию и установке прибора следует обзавестись подходящим инструментом. Понадобятся:

защитные перчатки;
стандартная отвертка.

Для ремонта и снятия прикуривателя могут потребоваться:

мультитестер;
изолента или термоусадочные трубки;
паяльная лампа с припоем.

Открываем капот, где снимаем минусовую клемму с батареи. Это исключит возможность появления короткого зажигания при снятии устройства. Можно вынуть предохранитель F19 из монтажного блока. Аккуратно поддеваем центральную панель, освобождая пластиковые защелки. Лучше освободить два верхних крепления, а затем нижние

Важно следить, чтобы металлические элементы на защелках при снятии не упали внутрь консоли. Отсоединяем колодки проводов, подходящие к магнитоле

Отключаем тросы кондиционера (для машин с климат-контролем это неактуально). Аккуратно вытаскиваем всю переднюю панель вместе со снятием пепельницы. Демонтируем трехконтактный разъем. Снятие и демонтаж самого прикуривателя.

Проводим ремонт или замену устройства. Процедура установки осуществляется в порядке, обратном снятию. Некоторые владельцы устанавливают подсветку из LED-ламп для прибора. Инструкция, как снять прикуриватель, установить на него подсветку, показана в видео на примере хэтчбека Лачетти.

Замена предохранителя не помогла

Если после снятия и установки нового защитного элемента прибор на Шевроле Лачетти не работает, то причину следует искать в другом месте.

Для проверки целостности проводки потребуются мультитестер, схема Chevrolet Lacetti. Всего к прикуривателю подходят три кабеля.

Красный. Постоянный плюсовой. Запитан от аккумуляторной батареи, через предохранитель F19 с номиналом 15 ампер.
Желтый. Провод желтого цвета отвечает за подсветку устройства. Плюсовой.
Черный. Это масса, приходящая одним контактом к кузову авто, а вторым – к корпусу прикуривателя.

Прозвонить их можно, выставив показатели мультитестера на сопротивление, а затем проверяя оба конца каждого провода. При выявлении разрыва цепи следует заменить кабели целыми, а отпавшие припаять, используя паяльную лампу и припой. Вся проводка прикуривателя должна быть заизолирована, посажена на термоусадочные трубки.

Выключаем зажигание.
Проверяем вольтаж аккумуляторной батареи.
Включаем зажигание.
Меряем вольтаж еще раз. Просадка более чем 0,5 вольта свидетельствует о наличии «коротыша».

Как снять прикуриватель

Прикуриватель на Шевроле Лачетти установлен в пластиковом лотке, находящемся в нижней секции центральной части панели приборов. Для доступа к устройству требуется частично разобрать панель.

Перед началом выполнения работ необходимо отключить кабель с отрицательной клеммы аккумуляторной батареи:

Подвинуть кресло водителя и пассажира вперед до упора, а затем отвернуть 2 винта с крестообразной головкой, удерживающих облицовку центрального тоннеля.
Поддеть пластиковой отверткой гнездо подстаканника и вынуть деталь из посадочного гнезда.
Поднять рычаг стояночного тормоза до упора, а затем сдвинуть эластичный чехол к основанию рукояти, что позволит расстегнуть фиксаторы.
Подвинуть заднюю часть облицовки тоннеля вперед, а затем пластиковой лопаткой поддеть рамку декоративного чехла, установленного на рукоятке переключения скоростей.
Поднять рамку, выворачивая чехол наизнанку.
Выкрутить крестообразной отверткой винты крепления, расположенные в верхней части пластикового кожуха тоннеля и по бокам обшивки около ног водителя и пассажира.
Снять облицовку, при демонтаже требуется отстегнуть штекер дополнительной розетки. Рычаг переключения скоростей с чехлом выводится через имеющееся в панели окно.
Открутить 4 шурупа, удерживающих корпус пепельницы в посадочном гнезде.
Вынуть пепельницу в сборе с прикуривателем, от которого необходимо отсоединить колодку с проводами.
С помощью отвертки или шила нажать на фиксатор, а затем извлечь прикуриватель из пластикового корпуса. Под прибором находится пластиковая окантовка, которая снимается руками.
Установить новые детали, а затем произвести сборку в обратной последовательности.

Не работает прикуриватель на Шевроле Лачетти

На некоторых комплектациях легковых автомобилей Шевроле Лачетти (Chevrolet Lacetti), кроме прикуривателя, расположенного на передней консоли справа от пепельницы, есть ещё одно аналогичное гнездо в нише консоли, которое можно использовать в качестве розетки для подсоединения дополнительных устройств, которым требуется питание от источников тока, имеющихся на автомобиле. Хорошо то, что эти гнёзда получают питание через разные предохранители F18 и F19, номинал которых равен пятнадцати амперам.

Чаще всего гнездо прикуривателя перестаёт работать из-за перегорания предохранителя F19 (15А), расположенного в монтажном блоке, находящемся в торце левой стороны передней панели. Чтобы до него добраться, нужно распахнуть левую переднюю дверь автомобиля и открыть крышку монтажного блока. Предохранитель синего цвета F19 стоит в правом ряду, третьим сверху, а перегорает он из-за короткого замыкания в гнезде прикуривателя.

Если после замены перегоревшего предохранителя F19 и проверочного включения прикуривателя в работу, которое нужно делать при включённом зажигании, этот предохранитель вновь перегорает, то гнездо прикуривателя придётся снять с передней консоли и найти причину короткого замыкания. Чаще это происходит из-за того, что одна из положительных пластин коснулась корпуса гнезда, которое подсоединяется на «массу» автомобиля. В этом случае, при помощи плоской отвертки необходимо немного отогнуть внутрь эту пластину и гнездо вновь будет готово к работе.

Возможна и более серьёзная неисправность, когда на обратной стороне гнезда плавится специально установленная шайба из легко плавящегося материала, предназначенная для защиты от возникновения возгорания, которое может возникнуть из-за перегрева плюсового контакта. Такое гнездо прикуривателя придётся выкинуть, а вместо него поставить новое гнездо.

Иногда, при включении прикуривателя, он не может зафиксироваться в гнезде и обратно возвращается в выключенное положение. Происходит это по причине того, что сильно разогнулись два усика закреплённых на центральном положительном контакте, предназначенных для фиксации прикуривателя во включенном положении. Для восстановления работоспособности гнезда прикуривателя их нужно вернуть в исходное положение при помощи плоской отвёртки. Только делать это нужно с вытащенным из монтажного блока предохранителем F19, чтобы не произошло короткое замыкание.

Источник

Предохранители и реле в салоне шевроле лачетти

Блок с предохранителями

Он располагается с левой стороны в торце приборной панели. Для доступа необходимо открыть левую переднюю дверь и снять крышку панели предохранителей.

p, blockquote 40,0,0,0,0 —>

p, blockquote 41,0,0,0,0 —>

Схема блока с предохранителями

p, blockquote 42,0,0,1,0 —>

p, blockquote 43,0,0,0,0 —>

Таблица с расшифровкой

p, blockquote 44,0,0,0,0 —>

F1	10А AIRBAG — Электронный блок управления подушками безопасности
F2	10А ЕСМ — Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля
F3	15А TURN SIGNAL — Выключатель аварийной сигнализации, указатели поворота
F4	10А CLUSTER — Щиток приборов, электронный блок автоматического включения ближнего света фар, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием, выключатель кондиционера*
F5	Резерв
F6	10А ENG FUSE — Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электро стеклоподъемников, реле включения фар головного света
F7	20А HVAC — Реле включения электро вентилятора климатической установки, выключатель кондиционера, система климат — контроля*
F8	15А SUNROOF — Переключатель электропривода зеркал, электропривод складывания зеркал, электропривод люка крыши
F9	25А WIPER — Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя
F10	10А HANDS FREE — Громкая связь
F11	10А ABS — Блок управления АБС. исполнительный блок АБС
F12	10А IMMOBILIZER — Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя
F13	10А Блок управления автоматической коробкой передач*
F14	15А HAZARD — Выключатель аварийной сигнализации
F15	15А ANTI-THEFT — Электронный блок управления противоугонной сигнализацией
F16	10А DIAGNOSIS — Диагностический разъем
F17	10А AUDIO/ CLOCK — Аудиосистема, часы
F18	15А EXTRA JACK — Дополнительная розетка
F19	15А CIGAR LIGHTER — Предохранитель прикуривателя
F20	10А BACK-UP — Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач*
F21	15А REAR FOG — Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение
F22	15А ATC/ CLOCK — Часы, система климат-контроля, выключатель кондиционера
F23	15А AUDIO — Аудиосистема
F24	10А IMMOBILIZER — Иммобилайзер

Они крепятся на специальном кронштейне, расположенном под панелью приборов, вблизи педалей. Доступ к ним крайне затруднителен. В начале надо открыть коробку для мелких вещей и открутить отверткой два шурупа.

p, blockquote 46,0,0,0,0 —>

p, blockquote 47,0,0,0,0 —>

Затем преодолевая сопротивление трех фиксаторов отводим нижнюю облицовку от панели приборов, освобождаем её от привода замка капота и полностью снимаем.

p, blockquote 48,0,0,0,0 —>

p, blockquote 49,0,0,0,0 —>

В открывшемся пространстве надо найти нужный кронштейн.

p, blockquote 50,0,0,0,0 —>

p, blockquote 51,0,0,0,0 —>

Назначение

p, blockquote 52,0,0,0,0 —>

блок управления системой защиты аккумуляторной батареи;
прерыватель указателей поворотов;
реле включения противотуманного света в задних фонарях;
реле блокировки стартера (для автомобилей с автоматической коробкой передач).

В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.

p, blockquote 53,0,0,0,0 —>

Где производятся Шевроле Лачетти?

Для России автомобили данной модели выпускались с 2004 по 2013 год на базе производственных мощностей завода «Автодор» в Калининграде, со сборочного конвейера которого сходили модификации с бензиновыми моторами на 1.4, 1.6 и 1.8 литра, работающими в паре с 4-ступенчатой АКПП или 5-ступенчатой механической трансмиссией.

С 2013 года производство Шевроле Лачетти на отечественном заводе было прекращено. Причиной такого решения был назван недостаточный спрос на нашем рынке. С этого момента в Узбекистане было открыто новое производство рассматриваемого авто, но и оно просуществовало только лишь до 2014 года, после чего также было свернуто. В настоящее время на рынок РФ официально поставляются «Лачетти» украинской сборки, выпущенные силами знаменитого Запорожского Автомобильного Завода (ЗАЗ). Кроме того, эту модель успешно собирают в Казахстане на заводе «Азия Авто» и во многих других странах мира, в число которых входят:

Колумбия (Bogota)
Тайвань (Myaoli)
Вьетнам (Hanoi)
Венесуэла (Valencia)
Индия (Halol)
Таиланд (Raiong)
Китай (Shanghai)

В разных странах данный авто выпускается под разными названиями, но его конструкция, комплектация и общая концепция остается неизменной*

Какая сборка наиболее качественная?

В начале статьи мы говорили о том, что данный авто можно смело отнести к рангу «народных», что выглядит несколько странно на фоне закрытия производства на отечественном «Автодоре» в 2013 году из-за невысокого спроса. Причиной этого каламбура является как раз низкое качество сборки «отечественных» Chevrolet Lacetti, из-за чего его очень неохотно покупали. Многим владельцам был непонятен слишком высокий расход топлива в зимнее время года и малый дорожный просвет, что совершенно неприемлемо в условиях суровой российской действительности, где многие дороги разбиты как после бомбежки, а цены на горючее растут словно грибы после дождя. Более того, «отечественные» Шевроле Лачетти отличались практически полным отсутствием шумоизоляции салона, плохим кузовным металлом и некачественным лакокрасочным покрытием последнего, из-за чего машины гнили прямо на глазах.

В вот с автомобилями корейского производства ситуация диаметрально противоположна. Здесь и прекрасные ходовые качества, более качественные материалы отделки, хорошее ЛКП и правильно выставленные зазоры кузова. В Украине сейчас тоже стараются не отставать от качества корейских машин. Собранные на заводе «ЗАЗ» автомобили могут порадовать владельца шумоизоляцией, которая даже лучше той, что устанавливается на «родине» модели. Однако они немного прогадали с качеством задних стоек амортизаторов и втулок стабилизатора, которые редко когда проходят более 40 тыс. км., а двигатель работает с неприятным «цоканьем». Узбекская сборка находится где-то между российской и украинской, а вот казахстанские партнеры умудрились испортить машину еще сильнее чем наши «умельцы», поэтому рассматривать ее для покупки точно не стоит.

Как определить страну производства Шевроле Лачетти?

Внешне определить страну производства конкретной Chevrolet Lacetti не представляется возможным, однако если заглянуть под капот то тайное сразу станет явным.

Для четкой идентификации страны производства конкретно взятой машины, вам нужно обратить внимание на первые 3 символа ВИН-кода, где и указаны необходимые данные в виде следующих маркировок:

«KL1» —Корея
«KL2» —Колумбия
«KLA» — Вьетнам
«KLN» — Таиланд
«KLS» — Китай
«XUU» — Калининград

Кроме того, о конкретном заводе-изготовителе вам расскажет 11-я позиция ВИН-кода, где:

0 — ЗАО «ЗАЗ» (Украина);
A — Asaka (Узбекистан);
B — Bupyeong (Корея);
K — Kunsan (Корея);
I — (Индия);
C — Changwon (Китай);
W — FSO (Польша)

На машинах иностранного производства VIN выгравирован по центру моторного щита, который также дублируется снизу слева под лобовым стеклом. Машины отечественной сборки, в свою очередь, имеют 2 ВИН-номера на моторном щите (российский и корейский), а под лобовым стеклом на заклепках располагается только российский «ВИН». А на машинах, выпущенных в России в последние годы производства, под капотом можно обнаружить лишь один VIN-номер, в то время как под лобовым стеклом производитель оставил пустое место.

17 378

Почему не работает прикуриватель?

Есть несколько основных причин поломки устройства на Шевроле Лачетти. Самые распространенные.

Перегоревший предохранитель. Электрическая цепь авто защищена от короткого замыкания защитным элементом. При превышении номинального значения силы тока предохранитель перегорает, оставляя исправными приборы. Максимальное значение для данного участка цепи – 15 ампер. Это значит, что суммарная мощность подключаемых приборов составляет 180 Ватт (P=I*A, где I – напряжение 12 вольт). При возникновении такой неисправности требуется снятие устройства. Необходимо заменить предохранитель новой деталью.
Короткое замыкание или неисправность проводки прикуривателя. Если защитные элементы часто горят или при проверке выяснилось, что он целый, следует проинспектировать состояние проводов. На кабелях, приходящих к прикуривателю, не должно быть заломов, изоляция должна быть без обрывов. Точно диагностировать целостность поможет мультитестер.
Перегоревшая нихромовая спираль. При замкнутых контактах она подвергается термическому воздействию. От возраста ободок перегорает. Ремонт в таких случаях нецелесообразен, рекомендуется снятие и установка новой детали.
Неисправная лампа светоэлемента прикуривателя. Вокруг прибора есть подсветка, которая облегчает его поиск в темное время суток. От возраста или короткого замыкания она перегорает. Необходимо снятие устройства. Далее – поменять лампу на исправную деталь.
Неплотный контакт прикуривателя. Из-за частого подключения посторонних приборов, интенсивной эксплуатации или попадания влаги может ухудшаться плотность контактов, появляться ржавчина или окислы. Для ремонта стоит подогнуть контакты, осмотреть их на предмет посторонних веществ. При необходимости обработать надфилем.

Расположение предохранителя

Самая частая неисправность на Шевроле Лачетти – выгорание защитного элемента. Необходимо менять предохранитель прикуривателя. Монтажный блок находится на торце передней консоли, с левой стороны. Это расположение одинаково для всех модификаций: седана, универсала, хэтчбека.

Для ремонта потребуется вытащить предохранитель F19, отвечающий за прикуриватель Шевроле Лачетти, а затем заменить его новым

Важно, чтобы деталь совпадала по номиналу с указанным производителем (15 ампер). В противном случае есть риск оплавления изоляции проводов, короткого замыкания, пожара

Замена прикуривателя Шевроле Лачетти

Этот прибор устанавливается на всех современных автомобилях. Однако многие водители используют его не по назначению. В гнездо прикуривателя Шевроле Лачетти подключаются дополнительные устройства. Среди самых распространенных:

вентилятор охлаждения салона;
электрический компрессор для накачки колес;
видеорегистратор, фиксирующий текущую дорожную обстановку;
GPS-навигатор;
дополнительные батареи и зарядные устройства для телефонов или прочих электронных девайсов.

В таких условиях выход прибора из строя – неприятное событие и приводит к массе неудобств. Статья посвящена тому, как выяснить причину неисправности, снять прикуриватель на модели Лачетти, провести замену своими руками.

Установка дополнительной розетки 12V в багажнике (седан)

Выполнил: AlexFree (Ростов-на-Дону, 19.04.2009)

Задача: установить доп. розетку 12V в багажник. Для установки была выбрана левая сторона багажника, т.к. около крепления крючка «валенок» имеет достаточную жёсткость. Проводка для розетки была сделана в процессе установки парктроника.

Снимаем левый «валенок» обшивки багажника (5 клипс). Стрелкой показано как будем гофру прокладывать (запихиваем её под поролон до упора):

Идём в салон, откидываем спинку заднего дивана, в правой части (если стоять спиной к переду авто) вытаскиваем клипсы (указаны стрелками):

Отгибаем панельку, видим, что заглушка стойки установлена неправильно (с другой стороны такая же ситуация), достаём её, пропускаем гофру дальше (рукой пропихиваем под панель вниз, в сторону порога, хотя бы на 20-25 см). Розовой стрелкой показано откуда должен появиться конец гофры, голубой — куда пропихивать дальше (заглушку правильно ставим на место):

Снимаем задний порог. В районе датчика открытия задней двери между резинкой и панелью вставляем отвёртку и немного отгибаем панель до щелчка (там как раз находится клипса):

Через полученную щель уже видно гофру, которую можно подцепить, чем удобно, и протянуть вниз к порогу. Теперь можно закрывать панель и расправлять резинку. Тянем гофру вперёд под среднюю стойку (её снимать не надо). Стрелкой показано направление протяжки:

Далее вытягиваем уже в переднем пороге (предварительно сняв сам порог), снимаем панельку в левой части пространства для ног водителя, выводим гофру на нужную длину, закрепляем стяжками. С помощью зонда (он находился уже в гофре) вытягиваем нужный нам жёлтый провод:

Подключать +12В будем аналогично схеме универсала к 50-му контакту разъёма C202 (розетка работает при включенном зажигании), который находится под панелькой возле левой ноги водителя (выдержка из схемы в левом нижнем углу фото). Красными линиями показана ориентация контактов относительно схемы, зелёной — нужный 50-й контакт, синими — наш жёлтый провод и место его подключения к штатному жёлтому (который идёт к 50-му контакту):

В багажнике закрепляем конец гофры, закрепляем рядом чёрный провод (голубыми стрелками показаны выведенные провода). Чёрный провод проводим к штатной «земле» G401 (указано зелёными стрелками):
