Установка второго прикуривателя в chevrolet lacetti

Предохранители chevrolet lacetti и реле со схемами блоков и описанием. предохранитель прикуривателя лачетти.

Дополнительный прикуриватель на Лачетти

Хоть у меня многие приборы подключены непосредственно к проводке автомобиля (видеорегистратор, антирадар, парктроник), но все равно порой наличие второго прикуривателя явно не помешало бы. Поэтому нужно установить дополнительный прикуриватель на свой Лачетти, этим и буду заниматься в ближайшее время. Для этого понадобится протянуть проводку с нижней стороны тоннели, которая также называется центральной, при этом мы параллельно подключаем к ее нижней части дополнительный прикуриватель.

А теперь о том, из чего будет состоять второй прикуриватель. Нам понадобится проволока медная сечением 1,5 квадратных сантиметра, термоусадочная трубка, несколько клемм и сам прикуриватель. Что касается инструментов, то набор для этого случая стандартный, но все же перечислю: паяльник со всем необходимым для пайки, сверла перьевые, бокорез, электрическая дрель, отвертки.

Переходим к работе. Отворачиваем консоль. Зачем? Для того, чтобы у нас образовалось пространство для прокладывания проводов. Здесь нет ничего сложного, надо только 6 саморезов отвернуть и выдернуть ручку переключения передач. После этого удаляем о своего места стандартный прикуриватель. Кстати, нам понадобится диаметр прокладки розетки может понадобится, так что измеряем. А еще нужно иметь в виду, что вероятно придется подключаться к розетке, а одни концы проводки припаять.

Изоляцию выполняем не изолентой, по крайней мере это не желательно, лучше использовать термоусадочную трубку, но мы ее уже купили, так что дополнительно бегать в магазин не придется. Устанавливаем розетку на штатное место. После этого тянем проволоку, крепим его нейлоновыми стяжками. Кстати, делать это лучше с правой стороны тоннеля, ведь там нет ручника.

Выдергиваем заглушку пепельницы с консоли, делаем дырку перьевым сверлом, вставляем вкладыш от второго прикуривателя, потом присоединяем провода, паяем, ставим саму розетку. Включаем зажигание и проверяем работу нашей новой розетки.

Источник

Установка дополнительной розетки 12V для Шевроле Нивы (ВАЗ 2123) и варианты креплений автомобильных розеток 12 Вольт

1. Установка дополнительной розетки 12V для Шевроле Нивы (ВАЗ 2123)

Часто, подключая что-либо, к гнезду прикуривателя Шевроле Нива замечал искрение. При подключении переносного светильника сгорел предохранитель F6.

Светильник это светодиодный ДХО, который я забраковал и использую в гараже.

Потребляемый им мизерный ток 0.25А, не мог сжечь предохранитель на 15 Ампер.

Вся беда заключалась в гнезде прикуривателя. Почитал форумы, выломал все, что рекомендовали на них и все-таки решил заменить гнездо прикуривателя. Внутренний диаметр патрона прикуривателя 21230-3725100 около 22мм. и разъёмы в нём сильно шатаются.

www.exist.ru/ 181399 — FLOSSER внутренний диаметр 21мм

Может даже убрать его в другое место, чтобы освободить проём размером более 2DIN подо что-нибудь более важное. Монитор, навигатор, БК и т.п

Тем более, что джойстика электрозеркал уже давно там нет. А розетка-то в центре салона, нужна!

И её надо ставить где-то здесь.

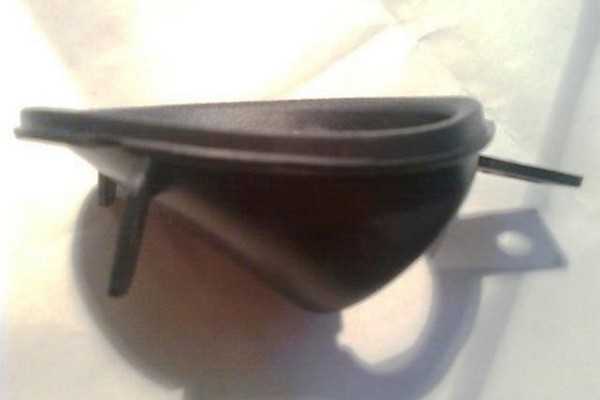

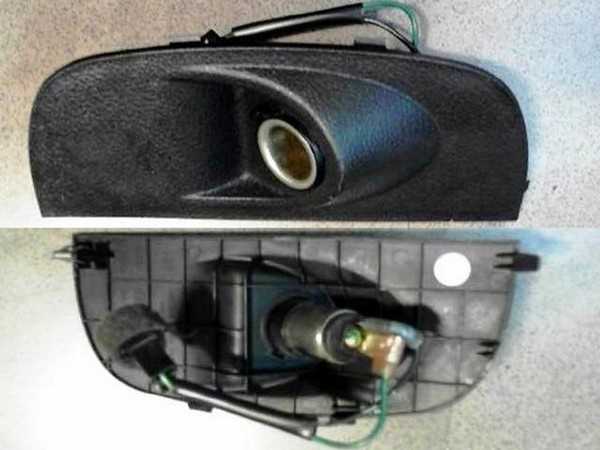

2. Варианты креплений автомобильных розеток 12 Вольт (обзор)

Намереваюсь поставить несколько дополнительных розеток на 12 Вольт. По одной под капот и в багажник, и по две на консоли панели приборов, туннеле пола. Выбор конкретных мест для установки осложняется из-за размеров и конфигурации кузова. Порой розетку возможно установить только под углом к поверхности. Перелопачивая Интернет, накопал несколько вариантов корпусов для крепления. 1. Matiz 2001г. General Motors 96566626 Крышка прикуривателя.

Вблизи оказалось, что плоскости в прилегании к обшивке нет.

2. Audi A3. VAG 8E0919309 Вставка прикуривателя. VAG 8E0919341 Зажимная втулка с откид. крышкой. VAG 191919321 Группа контактная прикуривателя 3-штекерн.

Хороший вариант с креплением на гайке, когда позволяет глубина.

3. Land Rover Discovery II 1998-2004г. Углублённое крепление в панели багажника.

4. Range Rover III (LM) 2002г. Очень заманчиво заодно с розеткой поставить светильник.

5. Ssang Yong Actyon 2005-2010г. Угловой вариант для мелких мест.

6. Nissan Almera N16 2000-2006г. Накладной.

Nissan 96913-M400 Крышка Nissan 25336N CASE-INNER, POWER SOCKET www.japancats.ru/nissan/P…llId=C3D00017&Title=Схема 1 из 3

7. TOYOTA HARRIER, Lexus RX 300 1998-2003г. Toyota 55477-48010-C0 BLACK COVER, CIGARETTE LIGHTER HOLE. Toyota 55477D BOX ASSY, COIN Крышка.

Коды по каталогам для заказа пока знаю не на всё.

Замена предохранителя не помогла

Если после снятия и установки нового защитного элемента прибор на Шевроле Лачетти не работает, то причину следует искать в другом месте.

Для проверки целостности проводки потребуются мультитестер, схема Chevrolet Lacetti. Всего к прикуривателю подходят три кабеля.

  1. Красный. Постоянный плюсовой. Запитан от аккумуляторной батареи, через предохранитель F19 с номиналом 15 ампер.
  2. Желтый. Провод желтого цвета отвечает за подсветку устройства. Плюсовой.
  3. Черный. Это масса, приходящая одним контактом к кузову авто, а вторым – к корпусу прикуривателя.

Прозвонить их можно, выставив показатели мультитестера на сопротивление, а затем проверяя оба конца каждого провода. При выявлении разрыва цепи следует заменить кабели целыми, а отпавшие припаять, используя паяльную лампу и припой. Вся проводка прикуривателя должна быть заизолирована, посажена на термоусадочные трубки.
Проверить отсутствие зажигания можно следующим способом.

  1. Выключаем зажигание.
  2. Проверяем вольтаж аккумуляторной батареи.
  3. Включаем зажигание.
  4. Меряем вольтаж еще раз. Просадка более чем 0,5 вольта свидетельствует о наличии «коротыша».

Установка доп. розетки 12В

Есть мнения, что в доп. розетке нет необходимости, т.к. можно использовать гнездо прикуривателя. Скажу сразу – это ошибочное мнение! Не рекомендуется использовать прикуриватель для зарядок телефонов, электронасосов, питание ноутбуков и т.д., т.к. конструкция гнезда такова, что имеются “усики” которые удерживают ответную часть (нагревательный элемент), и при использовании различных штекеров со временем могут повредить их. Соответственно прикуриватель перестанет фиксировать нагреватель, и использование станет невозможно. Именно по этой причине производители устанавливают доп. розетки в более дорогих комплектациях автомобилей.

Итак, для установки доп. розетки 12В нам потребуется:

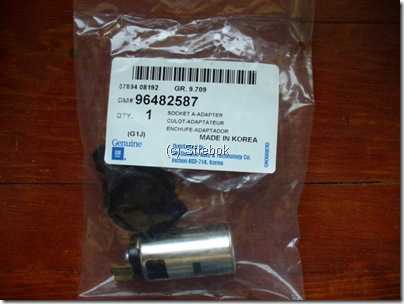

  • Розетка 12В Hyundai *95120-1G100*(так же подойдет Ford *1333905*, GM *96482587*)
  • Провода
  • клеммы “мама”

Дополнительная розетка устанавливается в штатное место, в нижнем тонеле торпедо.

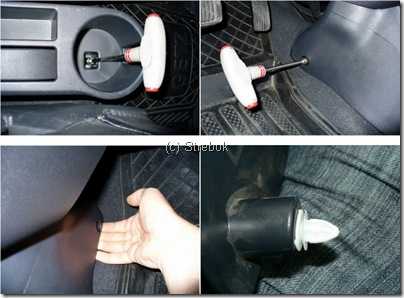

Нам потребуется снять центральную вставку, т.к. заглушка крепится изнутри, а так же там расположен главный силовой штекер прикуривателя. Для этого откручиваем болт в заднем подстаканнике, спереди слева откручиваем гайку, спереди справа тонель держится за счет пистона.

Всю «бороду» снимать нет необходимости, можно подлезть рукой под панель, отогнуть защелки, и снять маленькую панельку с прикуривателем. Разъединяем силовой разъём.

Далее прокладываем провода, припаиваем фишки “мама”, затягиваем все контакты в термоусадочную трубку, для исключения замыканий.

Вынимаем заглушку и примеряем розетку по месту.

Для подключения проводов к разъёму его необходимо разобрать. Для этого отклеиваем поролон, приклеенный во избежание дребезга, вытаскиваем жёлтый фиксатор с помощью тонкой отвертки и вытаскиваем клеммы, к которым припаиваем наши провода, соблюдая полярность.

Сборку тонеля производим в обратной последовательности.

Поскольку вставку центральную приходится демонтировать, то можно задуматься о подсветке розетки прикуривателя и установке USB-разъема в центральной заглушке, где он расположен в корейских комплектациях.

Источник

Chevrolet Lacetti: Электрическая розетка для дополнительных приборов

Chevrolet Lacetti / Руководство по техническому обслуживанию и эксплуатации автомобиля Chevrolet Lacetti / Приборы и органы управления / Электрическая розетка для дополнительных приборов


ЭЛЕКТРИЧЕСКАЯ РОЗЕТКА ДЛЯ ДОПОЛНИТЕЛЬНЫХ ПРИБОРОВ


ЭЛЕКТРИЧЕСКАЯ РОЗЕТКА ДЛЯ ДОПОЛНИТЕЛЬНЫХ ПРИБОРОВ

Электрические розетки предназначены для подключения различных электрических устройств,
таких как сотовый телефон, электробритва и т.д.

Вспомогательная электрическая розетка расположена на центральной консоли под
передней пепельницей. Другая вспомогательная электрическая розетка расположена с
левой стороны в багажном отделении (только на моделях универсал).

Для использования розетки откройте крышку.

Закрывайте крышку, если розетка не используется. Вспомогательная электрическая
розетка может быть использована, когда ключ зажигания находится в положении ACC
или ON.

ВНИМАНИЕ

Аккумуляторная батарея может разрядиться.

• Выключайте электрическое устройство, если оно не используется в течение длительного
времени.

Это предотвратит разряд и возможное повреждение аккумуляторной батареи.

ПРИМЕЧАНИЕ

Максимально допустимая нагрузка для электрической розетки Вашего автомобиля составляет
12 В – 10 А. При включении электрического устройства с нагрузкой выше 12 В – 10
А, питание автоматически отключается. Используйте только устройства, технические
характеристики которого соответствуют указанному пределу нагрузки.

В случае перегорания предохранителей допускается использование только одобренный
производителем предохранителей с соответствующим номиналом. Обязательно выключайте
любое неиспользуемое электрическое оборудование. Работа электрического оборудования
в течение длительного периода времени может привести к разрядке аккумулятора. Подключение
дополнительного электрического оборудования может повредить другие приборы автомобиля
или нарушить их работу.

Ремонт в результате таких неисправностей не предусмотрен. Перед подключением
дополнительного электрического оборудования обратитесь к авторизованному дилеру
Chevrolet. Запрещается использовать оборудование с рабочим током, превышающим указанное
значение.

Прикуриватель

ПРИКУРИВАТЕЛЬ
ВНИМАНИЕ

Цилиндрическая часть корпуса включенного прикуривателя сильно нагревается.
• Не касайтесь цилиндрической части корпуса включенного прикуривателя и не разрешайте
детя …

Пепельницы

ВНИМАНИЕ

Сигареты и прочие тлеющие материалы могут стать причиной возгорания.
• Запрещается класть в пепельницы бумагу и другие легковоспламеняющиеся материалы.
Возгорание в пепельнице может ст …

Другое на сайте:

Треугольное боковое стекло
ОБЩИЕ СВЕДЕНИЯ

Панель обивки проема треугольного окна (кузов седан) …

Панели обивки (кузов седан) – Верхняя панель обивки
ОБЩИЕ СВЕДЕНИЯ

Верхняя панель обивки (кузов седан) …

Неисправности и самостоятельная диагностика
Блок управления системы впрыска может распознавать и записывать в памяти накопителя
неисправностей ровно 30 видов неполадок, возникающих в электронной системе системы
зажигания/впрыска. При этом ф …

Установка дополнительной розетки 12V в багажнике (седан)

Выполнил: AlexFree (Ростов-на-Дону, 19.04.2009)

Задача: установить доп. розетку 12V в багажник. Для установки была выбрана левая сторона багажника, т.к. около крепления крючка «валенок» имеет достаточную жёсткость. Проводка для розетки была сделана в процессе установки парктроника.

Снимаем левый «валенок» обшивки багажника (5 клипс). Стрелкой показано как будем гофру прокладывать (запихиваем её под поролон до упора):

Идём в салон, откидываем спинку заднего дивана, в правой части (если стоять спиной к переду авто) вытаскиваем клипсы (указаны стрелками):

Отгибаем панельку, видим, что заглушка стойки установлена неправильно (с другой стороны такая же ситуация), достаём её, пропускаем гофру дальше (рукой пропихиваем под панель вниз, в сторону порога, хотя бы на 20-25 см). Розовой стрелкой показано откуда должен появиться конец гофры, голубой — куда пропихивать дальше (заглушку правильно ставим на место):

Снимаем задний порог. В районе датчика открытия задней двери между резинкой и панелью вставляем отвёртку и немного отгибаем панель до щелчка (там как раз находится клипса):

Через полученную щель уже видно гофру, которую можно подцепить, чем удобно, и протянуть вниз к порогу. Теперь можно закрывать панель и расправлять резинку. Тянем гофру вперёд под среднюю стойку (её снимать не надо). Стрелкой показано направление протяжки:

Далее вытягиваем уже в переднем пороге (предварительно сняв сам порог), снимаем панельку в левой части пространства для ног водителя, выводим гофру на нужную длину, закрепляем стяжками. С помощью зонда (он находился уже в гофре) вытягиваем нужный нам жёлтый провод:

Подключать +12В будем аналогично схеме универсала к 50-му контакту разъёма C202 (розетка работает при включенном зажигании), который находится под панелькой возле левой ноги водителя (выдержка из схемы в левом нижнем углу фото). Красными линиями показана ориентация контактов относительно схемы, зелёной — нужный 50-й контакт, синими — наш жёлтый провод и место его подключения к штатному жёлтому (который идёт к 50-му контакту):

В багажнике закрепляем конец гофры, закрепляем рядом чёрный провод (голубыми стрелками показаны выведенные провода). Чёрный провод проводим к штатной «земле» G401 (указано зелёными стрелками):

Снимаем панель багажника (2 клипсы и потом просто снимается вверх). Обжимаем чёрный провод клеммой и прикручиваем под болт:

На обратной стороне снятого «валенка» возле посадочного места крючка на небольшом участке срезаем штатное уплотнение (отмечено рамкой):

Канцелярским ножом вырезаем отверстие под розетку:

На обратную сторону наклеиваем («валенок» немного можно помазать суперклеем) 2 слоя уплотнителя (типа «Сплэн»):

Примерка показала, что второму слою будет немного мешать кузов в районе крючка:

Срезаем лишнее на втором слое:

Вставляем посадочное место под розетку:

Устанавливаем «валенок» на место, вытягиваем наши провода, обжимаем их подходящими клеммами «мама» и наглухо изолируем термоусадкой:

Подключаем к розетке:

Заправляем провода, вставляем розетку:

Всё! Удобно в багажнике иметь розетку!

Источник

Почему не работает прикуриватель?

Есть несколько основных причин поломки устройства на Шевроле Лачетти. Самые распространенные.

  1. Перегоревший предохранитель. Электрическая цепь авто защищена от короткого замыкания защитным элементом. При превышении номинального значения силы тока предохранитель перегорает, оставляя исправными приборы. Максимальное значение для данного участка цепи – 15 ампер. Это значит, что суммарная мощность подключаемых приборов составляет 180 Ватт (P=I*A, где I – напряжение 12 вольт). При возникновении такой неисправности требуется снятие устройства. Необходимо заменить предохранитель новой деталью.
  2. Короткое замыкание или неисправность проводки прикуривателя. Если защитные элементы часто горят или при проверке выяснилось, что он целый, следует проинспектировать состояние проводов. На кабелях, приходящих к прикуривателю, не должно быть заломов, изоляция должна быть без обрывов. Точно диагностировать целостность поможет мультитестер.
  3. Перегоревшая нихромовая спираль. При замкнутых контактах она подвергается термическому воздействию. От возраста ободок перегорает. Ремонт в таких случаях нецелесообразен, рекомендуется снятие и установка новой детали.
  4. Неисправная лампа светоэлемента прикуривателя. Вокруг прибора есть подсветка, которая облегчает его поиск в темное время суток. От возраста или короткого замыкания она перегорает. Необходимо снятие устройства. Далее – поменять лампу на исправную деталь.
  5. Неплотный контакт прикуривателя. Из-за частого подключения посторонних приборов, интенсивной эксплуатации или попадания влаги может ухудшаться плотность контактов, появляться ржавчина или окислы. Для ремонта стоит подогнуть контакты, осмотреть их на предмет посторонних веществ. При необходимости обработать надфилем.

Расположение предохранителя

Самая частая неисправность на Шевроле Лачетти – выгорание защитного элемента. Необходимо менять предохранитель прикуривателя. Монтажный блок находится на торце передней консоли, с левой стороны. Это расположение одинаково для всех модификаций: седана, универсала, хэтчбека.

Для ремонта потребуется вытащить предохранитель F19, отвечающий за прикуриватель Шевроле Лачетти, а затем заменить его новым

Важно, чтобы деталь совпадала по номиналу с указанным производителем (15 ампер). В противном случае есть риск оплавления изоляции проводов, короткого замыкания, пожара

Устанавливаем новый прикуриватель с подсветкой

Перед работами по снятию и установке прибора следует обзавестись подходящим инструментом. Понадобятся:

  • защитные перчатки;
  • стандартная отвертка.

Для ремонта и снятия прикуривателя могут потребоваться:

  • мультитестер;
  • изолента или термоусадочные трубки;
  • паяльная лампа с припоем.

Открываем капот, где снимаем минусовую клемму с батареи. Это исключит возможность появления короткого зажигания при снятии устройства. Можно вынуть предохранитель F19 из монтажного блока. Аккуратно поддеваем центральную панель, освобождая пластиковые защелки. Лучше освободить два верхних крепления, а затем нижние

Важно следить, чтобы металлические элементы на защелках при снятии не упали внутрь консоли. Отсоединяем колодки проводов, подходящие к магнитоле

Отключаем тросы кондиционера (для машин с климат-контролем это неактуально). Аккуратно вытаскиваем всю переднюю панель вместе со снятием пепельницы. Демонтируем трехконтактный разъем. Снятие и демонтаж самого прикуривателя.

Проводим ремонт или замену устройства. Процедура установки осуществляется в порядке, обратном снятию. Некоторые владельцы устанавливают подсветку из LED-ламп для прибора. Инструкция, как снять прикуриватель, установить на него подсветку, показана в видео на примере хэтчбека Лачетти.

Устанавливаем новый прикуриватель с подсветкой

Перед работами по снятию и установке прибора следует обзавестись подходящим инструментом. Понадобятся:

  • защитные перчатки;
  • стандартная отвертка.

Для ремонта и снятия прикуривателя могут потребоваться:

  • мультитестер;
  • изолента или термоусадочные трубки;
  • паяльная лампа с припоем.


Далее представлена пошаговая инструкция, как снять прикуриватель на модели Шевроле Лачетти.

Открываем капот, где снимаем минусовую клемму с батареи. Это исключит возможность появления короткого зажигания при снятии устройства. Можно вынуть предохранитель F19 из монтажного блока.
Аккуратно поддеваем центральную панель, освобождая пластиковые защелки. Лучше освободить два верхних крепления, а затем нижние

Важно следить, чтобы металлические элементы на защелках при снятии не упали внутрь консоли.
Отсоединяем колодки проводов, подходящие к магнитоле.
Отключаем тросы кондиционера (для машин с климат-контролем это неактуально).
Аккуратно вытаскиваем всю переднюю панель вместе со снятием пепельницы.
Демонтируем трехконтактный разъем.
Снятие и демонтаж самого прикуривателя.

Проводим ремонт или замену устройства. Процедура установки осуществляется в порядке, обратном снятию. Некоторые владельцы устанавливают подсветку из LED-ламп для прибора. Инструкция, как снять прикуриватель, установить на него подсветку, показана в видео на примере хэтчбека Лачетти.

Замена предохранителя не помогла

Если после снятия и установки нового защитного элемента прибор на Шевроле Лачетти не работает, то причину следует искать в другом месте.

Для проверки целостности проводки потребуются мультитестер, схема Chevrolet Lacetti. Всего к прикуривателю подходят три кабеля.

  1. Красный. Постоянный плюсовой. Запитан от аккумуляторной батареи, через предохранитель F19 с номиналом 15 ампер.
  2. Желтый. Провод желтого цвета отвечает за подсветку устройства. Плюсовой.
  3. Черный. Это масса, приходящая одним контактом к кузову авто, а вторым – к корпусу прикуривателя.

Прозвонить их можно, выставив показатели мультитестера на сопротивление, а затем проверяя оба конца каждого провода. При выявлении разрыва цепи следует заменить кабели целыми, а отпавшие припаять, используя паяльную лампу и припой. Вся проводка прикуривателя должна быть заизолирована, посажена на термоусадочные трубки.

  1. Выключаем зажигание.
  2. Проверяем вольтаж аккумуляторной батареи.
  3. Включаем зажигание.
  4. Меряем вольтаж еще раз. Просадка более чем 0,5 вольта свидетельствует о наличии «коротыша».

Прикуриватель и вспомогательная электрическая розетка

Цилиндрическая часть корпуса включенного прикуривателя сильно нагревается.

Не касайтесь цилиндрической части корпуса включенного прикуривателя и не разрешайте детям включать прикуриватель.

Горячий металл может стать причиной ожогов, повреждения Вашего автомобиля или иного материального ущерба.

Для включения прикуривателя выполните следующее:

  • Поверните ключ зажигания в положение АСС или ON.
  • Нажмите на прикуриватель до упора.

При нагревании до необходимой температуры прикуриватель автоматически возвращается в исходное положение.

Перегрев прикуривателя может привести к повреждению нагревательного элемента и самого прикуривателя.

Не удерживайте прикуриватель нажатым во время нагрева.

Это может привести к перегреву прикуривателя.

Включение неисправного прикуривателя представляет опасность.

Если прикуриватель не возвращается в исходное положение в течение 30 секунд, его следует демонтировать и обратиться к авторизованному дилеру Chevrolet для выполнения ремонта.

Неисправный прикуриватель может стать причиной травм и повреждения автомобиля.

Электрическая розетка для дополнительных приборов

Электрические розетки предназначены для подключения различных электрических устройств, таких как сотовый телефон, электробритва и т.д. Вспомогательная электрическая розетка расположена на центральной консоли под передней пепельницей. Другая вспомогательная электрическая розетка расположена с левой стороны в багажном отделении (только на моделях универсал). Для использования розетки откройте крышку. Закрывайте крышку, если розетка не используется. Вспомогательная электрическая розетка может быть использована, когда ключ зажигания находится в положении АСС или ON.

Аккумуляторная батарея может разрядиться.

Выключайте электрическое устройство, если оно не используется в течение длительного времени.

Это предотвратит разряд и возможное повреждение аккумуляторной батареи.

Максимально допустимая нагрузка для электрической розетки Вашего автомобиля составляет 12 В 10 А. При включении электрического устройства с нагрузкой выше 12 В 10 А, питание автоматически отключается. Используйте только устройства, технические характеристики которого соответствуют указанному пределу нагрузки. В случае перегорания предохранителей допускается использование только одобренных производителем предохранителей с соответствующим номиналом. Обязательно выключайте любое неиспользуемое электрическое оборудование. Работа электрического оборудования в течение длительного периода времени может привести к разрядке аккумулятора. Подключение дополнительного электрического оборудования может повредить другие приборы автомобиля или нарушить их работу. Ремонт в результате таких неисправностей не предусмотрен. Перед подключением дополнительного электрического оборудования обратитесь к авторизованному дилеру Chevrolet. Запрещается использовать оборудование с рабочим током, превышающим указанное значение.

Сигареты и прочие тлеющие материалы могут стать причиной возгорания.

Запрещается класть в пепельницы бумагу и другие легковоспламеняющиеся материалы.

Возгорание в пепельнице может стать причиной травмы, повреждения Вашего автомобиля или иного материального ущерба.

Для открывания потяните переднюю пепельницу на себя.

Для закрывания задвиньте переднюю пепельницу до конца.

Для опорожнения передней пепельницы выполните следующее:

1. Вытяните переднюю пепельницу до конца на себя.

2. Приподнимите внутреннюю часть вверх и вытяните.

Установлена в задней части центральной консоли. Откройте, откинув вниз верхнюю часть крышки.

После использования плотно закройте пепельницу.

Для опустошения пепельницы:

1. Полностью откройте пепельницу.

2. Нажмите на пружинный фиксатор.

3. Зацепите и вытяните пепельницу. Для установки пепельницы:

1. Вставьте пепельницу.

2. Нажмите на пепельницу до установки на место.

Источник

Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Adblock
detector
