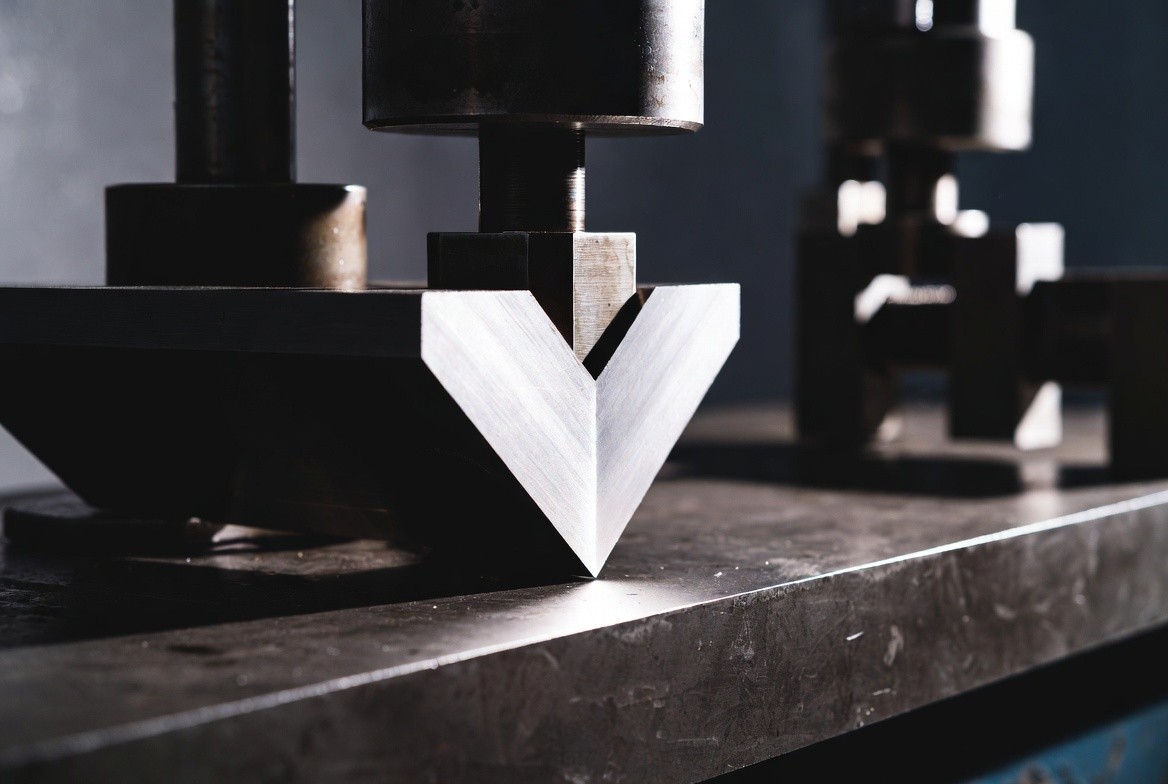

Гибочный пуансон — это рабочий элемент оснастки листогибочного пресса, который непосредственно воздействует на заготовку и формирует нужный угол или профиль изгиба. Именно от его геометрии, материала и точности изготовления во многом зависит качество готового изделия. Пуансон гидравлический применяется в паре с матрицей: пуансон давит на лист металла сверху, матрица удерживает его снизу, и между ними формируется изгиб заданной формы. Без правильно подобранной оснастки даже мощный пресс не обеспечит стабильного результата.
Конструкция и принцип работы
Пуансон крепится в верхней балке листогибочного пресса и движется вертикально вниз при рабочем ходе. Его рабочая часть — наконечник — имеет определённый радиус и угол заточки, которые напрямую определяют форму получаемого изгиба. Чем меньше радиус наконечника, тем острее можно согнуть металл, но тем выше нагрузка на материал заготовки и на саму оснастку.
Тело пуансона воспринимает значительные усилия сжатия, поэтому для его изготовления используют инструментальные и легированные стали с последующей термической обработкой. Твёрдость рабочей поверхности обычно составляет 56–62 HRC, что обеспечивает длительный ресурс при работе с конструкционной сталью, нержавейкой и алюминиевыми сплавами.
Хвостовик пуансона — часть, которой он фиксируется в прижимной балке — выполняется под стандартные системы крепления: Wila, Amada, European или American standard. Совместимость с системой крепления конкретного пресса — один из первых параметров, который учитывается при подборе оснастки.

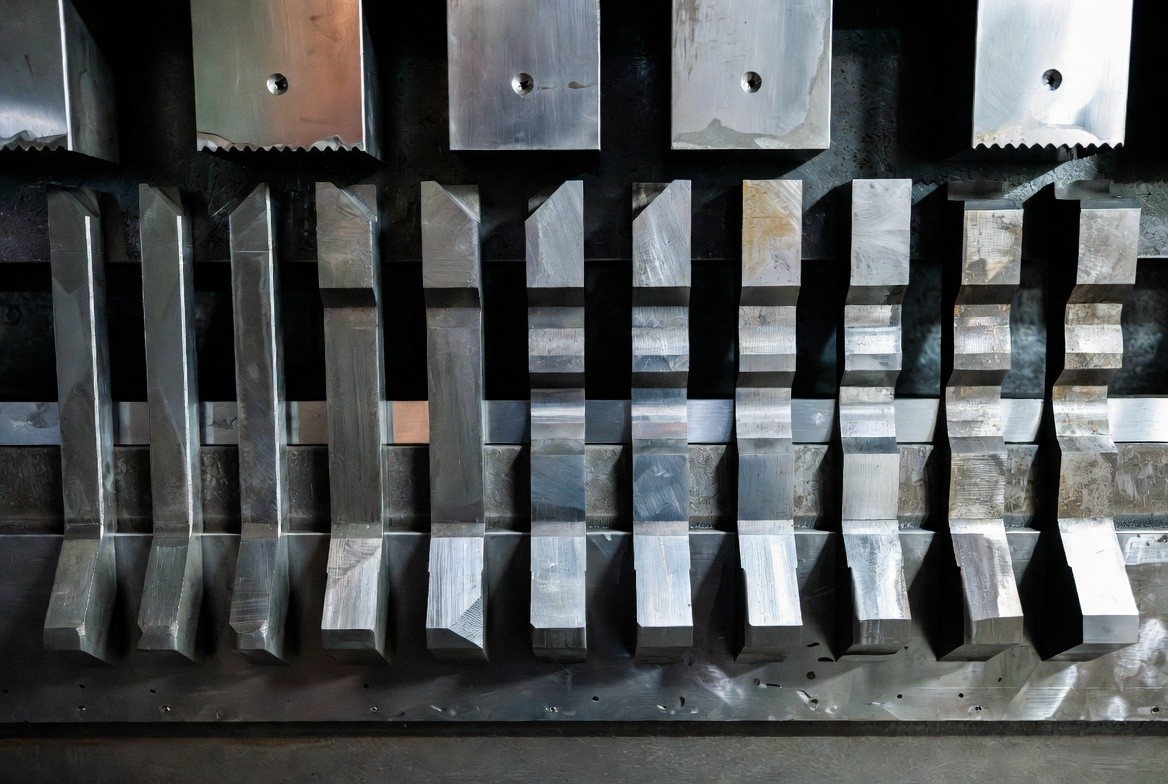

Основные виды гибочных пуансонов
Разнообразие форм и исполнений гибочных пуансонов объясняется широким спектром задач, решаемых на листогибочном оборудовании. Для каждого типа операций существует своя геометрия рабочей части.
- Прямые (остроугольные) пуансоны — наиболее распространённый тип с углом наконечника 30°, 60°, 85° или 90°; применяются для стандартных прямолинейных изгибов в широком диапазоне толщин металла.
- Пуансоны с увеличенным радиусом наконечника — используются для гибки с плавным скруглением, что необходимо при работе с вязкими материалами или когда требования к качеству поверхности особенно высоки.
- Гусиношейные (сабельные) пуансоны — имеют изогнутое тело и предназначены для гибки профилей со сложной геометрией, где стандартный прямой пуансон столкнулся бы с уже отогнутыми фланцами детали.
- Пуансоны для подгибки (фланцевые) — применяются при формировании отбортовки и коротких фланцев, обеспечивая точное позиционирование заготовки без смещения.
- Сегментные пуансоны — составные конструкции, позволяющие набирать рабочую длину под размер конкретной детали и снижать общую массу оснастки.
Выбор конкретного типа определяется не только формой детали, но и программой производства: для единичных или мелкосерийных операций удобнее универсальные исполнения, тогда как при массовом выпуске однотипных изделий оправдана специализированная оснастка.
Материалы и характеристики
Рабочие характеристики пуансона во многом определяются сталью, из которой он изготовлен. Наиболее распространены марки 42CrMo4, C45 и их аналоги по ГОСТ — 40Х и 45. После закалки и отпуска эти стали обеспечивают баланс между твёрдостью и вязкостью, исключая хрупкое разрушение при ударных нагрузках.
Для работы с высокопрочными сталями, листами из нержавеющей стали или материалами с абразивными включениями применяют пуансоны из быстрорежущих сталей или с нанесением твёрдых покрытий — нитрида титана (TiN) или нитрида хрома (CrN). Покрытия снижают коэффициент трения, уменьшают налипание металла на рабочую поверхность и увеличивают межремонтный ресурс.
Длина пуансонов стандартизирована: базовые секции выпускаются длиной 200, 400, 500 и 835 мм, из которых набирается нужная рабочая длина. Точность изготовления по высоте (параметр, критичный для соблюдения зазора между пуансоном и матрицей) у качественной оснастки составляет ±0,01 мм.
Как правильно подобрать пуансон
Подбор оснастки начинается с анализа чертежа детали: угол гибки, минимальный внутренний радиус, толщина и марка материала — эти четыре параметра формируют базовые требования к геометрии пуансона. Угол наконечника пуансона выбирается на 2–3° меньше нужного угла гибки с учётом пружинения металла.
Помимо геометрии, необходимо учитывать усилие гибки. Слишком лёгкая оснастка под нагрузкой, превышающей её паспортный лимит, получит пластическую деформацию или трещину. Производители указывают допустимое усилие в тоннах на метр длины пуансона — этот показатель нужно соотносить с реальным усилием пресса и длиной гиба.
Немаловажен и вопрос совместимости: система крепления пуансона должна соответствовать прижимной балке конкретного пресса. Если пресс оснащён быстросменной системой зажима, рекомендуется подбирать оснастку с соответствующим хвостовиком — это существенно сокращает время переналадки. При нестандартных задачах ряд производителей предлагает изготовление пуансонов по чертежу заказчика.
Грамотно подобранный гибочный пуансон — это не просто расходная оснастка, а инструмент, от которого зависит точность всей серии деталей. Регулярный контроль состояния рабочей поверхности, своевременная замена изношенных секций и соблюдение допустимых нагрузок позволяют существенно продлить ресурс оснастки и сохранить стабильное качество гибки на протяжении всего производственного цикла.
