Гидронатяжитель цепи: устройство и принцип работы

Быстрая замена цепи ГРМ на Шевроле Нива

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

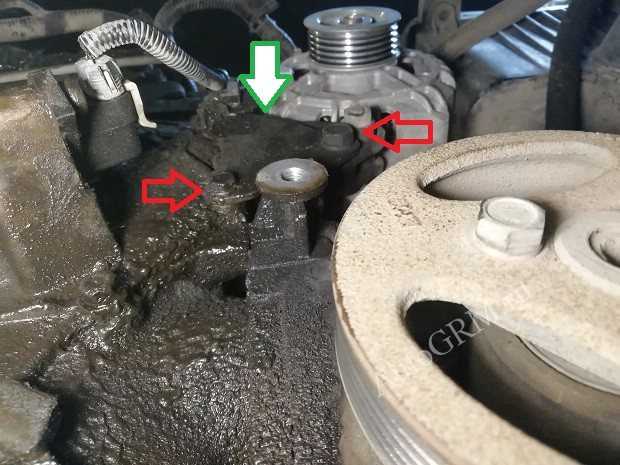

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

Откручиваем обводной ролик.

Демонтируем усилительную пластину.

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

Выставляем верхнею мертвую точку. Шпонка на коленвале должна встать на против метки на блоке.

Метка на звездочки распредвала на против отлива корпуса распредвала.

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.

Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.

Новый комплект ГРМ.

Устанавливаем на место цепь, успокоитель и башмак натяжителя. Натягиваем цепь от руки и проверяем совпадение меток.

Что бы после установки передней крышки ГРМ нам было удобно проконтролировать метки, находим на шкиве коленвала заводскую метку и отмечаем ее белым маркером. Эта метка в ВМТ должна быть на против центра датчика коленвала.

Ставим переднею крышку, шкив коленвала и натяжитель. Проверяем еще раз метки. Устанавливаем все снятые детали в порядке обратном снятию. Заливаем жидкости, заводим мотор инаслаждаемся.

Механический натяжитель цепи. Основные производители.

основные натяжители цепи для -214 мотора

На фото представлено три основных варианта распространенных в России. Первое изделие делает , в народе и на форумах АНЦ «авто пилот». Второе изделие изготавливает «Русмаш», обычно именуемое пилотом. Третий натяжитель принадлежит конструктору Исаеву, в просторечии Исай. Моя команда и я лично, установили на авто несколько десятков каждого типа натяжителей, поэтому имею право, говорить о статистике и особенностях эксплуатации. Кое что из «закулисья». Первые два натяжителя принадлежат перу одного человека. Конструктор Игорь Медведев. На моторных форумах под ником Родос-М. Насколько мне известно, патенты на данные изобретения или полезную модель, оформлены на его личное имя. С данным человеком работаю совместно по другим проектам, поэтому информация о конструкциях и особенностях изготовления, из первых рук.

Автопилот.

Принцип работы. Зубчатая рейка. Из данной тройки это бесспорный лидер. Недостатков по эксплуатации мной не замечено. Уже приезжали машины с пробегом более 150 тыс. где я устанавливал автопилоты из самых первых партий. Очень удобно работать при замене распредвала, его не надо демонтировать из ГБЦ. Недостаток. Трудно найти «оригинал», прошедший контроль качества. Медведев ушел из и сразу очень упало качество на входе. Пошло удешевление производства.

Пилот.

Принцип работы – зубчатая рейка. Хороший качественный натяжитель. Старший брат «автопилота». Стабильное качество. Также можно работать без демонтажа из ГБЦ. Главный недостаток – огромный процент подделки на рынке. Данный натяжитель, был первой удачной конструкцией, за него китайцы и схватились. Если Автопилот вообще невозможно найти, то Пилот очень трудно найти «оригинальный». По Питерскому рынку я оцениваю засилие подделок на данный натяжитель в 70%. Работаю с «русмашем» напрямую, поэтому это как «минус» несущественно.

Исай.

Принцип работы – часовая пружина. Чтобы не было вопросов и инсинуаций, связался с конструктором напрямую и за 2020г., мы их установили несколько десятков. Основной минус изделия, конструктор выдает за его плюс – нет прецизионных деталей. Когда шток выехал не сильно, все в порядке. Когда цепь изношена и шток выходит за половину, он достаточно сильно «гуляет». Если речь идет о серийном двигателе без «претензий» на тюнинг, это может быть приемлемо. Если двигатель «серьезнее» это недопустимо. Допуск на осевое «гуляние» цепи и звезд в тракте ГРМ всего 0,3мм.

Резюме

. На тюнингованные ГБЦ стараемся ставить Автопилот (по его наличию). В основной массе работаем с Пилотом, ну а если клиент на основании форумов или собственных воззрений просит установить Исай, то не отговариваем. Для двухрядных цепей и -213 двигателей ситуация аналогична.

натяжитель цепи Пилот для 21213

Как установить гидронатяжитель на 409 двигателе

На двигателе установлено два гидронатяжителя одинаковой конструкции — для верхней и нижней цепи

Поскольку гидронатяжители постоянно поддерживают цепи в натянутом состоянии независимо от растяжения цепей и износа башмаков, в процессе эксплуатации отпадает необходимость в регулировке натяжения цепей

Устройство гидронатяжителя цепи показано на рисунке 1.

Плунжер 4 установлен в корпусе 5. В плунжер вставлена пружина 6, которая сжата резьбовой пробкой 1.

В пробке установлен обратный шариковый клапан 2.

На плунжер надеты запорное 3 и стопорное 7 кольца. На рисунке гидронатяжитель цепи показан в нерабочем («заряженном») состоянии, когда стопорное кольцо удерживает плунжер от перемещения.

Для того чтобы привести гидронатяжитель в рабочее состояние («разрядить» его), нужно нажать на конец плунжера так, чтобы стопорное кольцо переместилось в проточку меньшего диаметра на плунжере, тогда под действием пружины плунжер переместится из корпуса.

На двигатель гидронатяжитель устанавливают в «заряженном» состоянии.

Под действием пружины и масла, поступающего через клапан из системы смазки двигателя, плунжер нажимает на башмак натяжителя и поддерживает цепь в натянутом состоянии.

По мере того как растягивается цепь и изнашивается башмак натяжителя, плунжер дальше выходит из корпуса, запорное кольцо перемещается в следующую кольцевую канавку на корпусе, препятствуя перемещению плунжера в обратном направлении.

При ударах цепи по башмаку натяжителя (например, при изменении режима работы двигателя) плунжер перемещается назад в корпус на ширину проточки под запорное кольцо. При этом он сжимает пружину.

Кроме того, клапан закрывается и дополнительно происходит демпфирование за счет того, что масло выдавливается через зазор между плунжером и корпусом.

Вам потребуются: ключ «на 12», отвертка.

1. Придерживая крышку гидронатяжителя (она поджата изнутри натяжителем), ключом на 12 отворачиваем два болта.

2. Снимаем крышку и вынимаем гидронатяжитель.

Устанавливаем гидронатяжитель в «заряженном» состоянии, смазав канал в головке блока и, при необходимости, заменив порванную прокладку.

После установки приводим гидронатяжитель в рабочее состояние — «разряжаем».

«Зарядка» гидронатяжителя

Если нет оправки для сборки гидронатяжителя или нет возможности ее изготовить, можно собрать натяжитель следующим образом.

1. Сводим губки тисков, оставив между ними зазор 19 мм.

Не зажимайте в тисках корпус натяжителя.

Разбирая сразу два гидронатяжителя, не перепутайте их плунжерные пары, т. к. они подобраны с определенным зазором.

2. Установив корпус натяжителя в тиски, как в зев ключа, отверткой с широким лезвием.

3. выворачиваем клапан.

4. Вынимаем из корпуса пружину

5. Вынимаем плунжер.

Промываем все детали в бензине или керосине, продуваем сжатым воздухом и смазываем моторным маслом.

6. Из стального листа толщиной 0,8—1,0 мм вырезаем полосу (шириной 10—15 мм, и длиной 25 мм).

Круглогубцами или на оправке сгибаем ее в кольцо диаметром как у плунжера.

7. Изготовленной оправкой поджимаем в корпусе гидронатяжителя пружину.

8. Устанавливаем плунжер в корпус.

9. При необходимости, тонкой отверткой направляем запорное кольцо.

10. Отверткой нажимаем на дно плунжера до упора.

11. В плунжер устанавливаем пружину, а сам корпус – в тиски.

12. Преодолевая сопротивление пружины, заворачиваем клапан в корпус гидронатяжителя.

13. У правильно заряженного натяжителя плунжер должен полностью войти в корпус.

Отверткой затягиваем клапан, удерживая корпус в тисках (как при разборке).

Не нажимайте на выступающий конец плунжера, а после установки в канал головки блока — на сам натяжитель.

Разрядка гидронатяжителя

После установки гидронатяжителя на двигатель его необходимо привести в рабочее состояние — разрядить. Для этого:

1. Ключом на 12 выворачиваем пробку из крышки гидронатяжителя.

2. Отверткой через отверстие нажимаем на натяжитель, который «разрядившись», вытолкнет ее.

3. Устанавливаем пробку на место.

Так выглядит «неразряженный» гидронатяжитель.

Источник

Замена натяжителя цепи на ВАЗ 21213, ВАЗ 21214, ВАЗ 2131

Добро пожаловать! Натяжитель цепи – как уже понятно из его названия, он нужен лишь для того чтобы натягивать цепь чтобы она не ослабла во время работы двигателя, так вот со временем данная деталь ломается по разным причинам это происходит, иногда просто от очень больших нагрузок не выдержав данный натяжитель ломается, к примеру держите вы продолжительное время обороты двигателя в красной зоне, тем самым натяжитель не выдерживает и ломается, но так же он может сломаться от того что он не очень прочный, к примеру на рынке на данный момент присутствует очень много данных натяжителей очень плохого качества которые действительно очень быстро выходят из строя и их после этого необходимо будет менять на новый, а о том как это сделать вы и узнаете из данной статьи.

Примечание! Для того чтобы заменить натяжитель цепи, вам нужно будет запастись: Основным набором гаечных ключей в котором будут присутствовать самые основные ключи которые вы практически везде используете в автомобиле!

Где находится натяжитель цепи? Он располагается с боковой части двигателя, его можно будет беспрепятственно найти кстати если подойти к автомобилю с правой стороны подкапотного пространства (Отсчёт начинается от задней части автомобиля и до передней), там ещё рядом установлена аккумуляторная батарея и стоит стандартный инжекторный ресивер в виде изогнутых труб (Он белого цвета), так вот когда вы встанете с этой самой правой стороны, разыщите то место которое указано на фото, это и есть тот самый натяжитель.

Примечание! На фото выше есть один нюанс, там стоит совершенно другой натяжитель который некогда не ставился на автомобили Нива, так вот на форму данного натяжителя особого внимания не обращайте, а просто приблизительно узнайте где он находиться и всё! (От родного натяжителя будет ещё исходить трубка, вы сразу поймёте просто внимательнее посмотрите и всё он находиться практически в средней части двигателя)

Когда нужно менять натяжитель цепи? Он меняется только в том случае, если он пришёл в негодность, а как это понять спросите вы? В общём когда натяжитель приходит в негодность, двигатель у автомобиля начинает значительно громко работать, потому что цепь ослабляется и тем самым стоит такой грохот как будто вы завели автомобиль с дизельной системой впрыска, а не с бензиновой, поэтому если вы услышите как что то будет бренчать в двигателе, может так же появиться вибрация и кстати данный стук должен становиться меньше при увеличение оборотов, то есть если на холостом двигатель шумит и цепь бренчит, тогда просто дайте чуть газу и если этот стук будет уходить (Чем выше обороты, тем слабее должен быть стук) то это скорее всего действительно натяжитель, хотя много ещё каких деталей в этом могут быть виноваты но сперва нужно проверить его, так как он снимается очень быстро и проверяется соответственно тоже.

Можно ли отремонтировать старый?

Старый гидравлический натяжитель цепи в 60 процентах случаев можно отремонтировать. Но сперва нужно убедиться в его неисправности. Для этого пальцем надавливаем на сферический конец элемента. Если он не нажимается, значит натяжитель заклинило.


Смотреть галерею

Такое происходит вследствие перекоса запорного кольца. На торцах разреза он имеет небольшие заусеницы. Именно они мешают работе элемента. Разобранный натяжитель необходимо тщательно промыть в керосине и заменить запорное кольцо. Его наружный диаметр составляет 16.6 на 3 миллиметра. Кольцо можно изготовить из пружинной проволоки. Бывает, что выходит из строя шариковый клапан – он пропускает лишнее масло. Чтобы проверить его герметичность, необходимо вынуть плунжер и пружину из корпуса. Вставьте последний торцевой (сферической) частью в отверстие корпуса. Надавите пальцем на противоположный конец элемента. Если имеются большие следы пропуска масла, деталь нужно заменить. С завода допускаются небольшие выделения через две риски на торцевой части корпуса натяжителя. Они служат для вывода воздуха из внутренностей механизма. Можно попытаться промыть элемент, тем самым восстановив его. Но результат не всегда действенный. Чтобы это сделать, необходимо промыть шариковый клапан в бензине или керосине, нажимая на него тонкой проволокой через масляное отверстие. Если промывка не дала результатов и элемент по-прежнему пропускает масло, его следует заменить.

Замена прокладки ГБЦ на автомобиле Нива Шевроле

  1. Снимаем проводок аккумулятора и сливаем антифриз.
  2. Карбюратор освобождаем от тросиков, шлангов.
  3. Демонтрируем контроллер с проводами напряжения.
  4. От коллектора аккуратно снимаем экран стартера и трубки печки.
  5. Снимаем датчик температуры антифриза.
  6. Убираем шланг тормозного усилителя.
  7. Снимаем шланги от системы охлаждения и печки.
  8. Отсоединяем распредвал и клапанные рычажки.
  9. Демонтируем цепь и закрепляем ее.
  10. Откручиваем крепеж и снимаем головку блока цилиндров с трубой, карбюратором и коллектором.

По отзывам владельцев Шевроле Нива, нужно обратить внимание на такие тонкости:

  • следует покупать именно металлический уплотнитель, как более прочный и качественный;
  • если не откручивается крепеж головки, его нужно обстучать молотком – так вы минимально повредите поверхности и ключ не будет прокручиваться
    .

Как видите, замена прокладки дело нелегкое, его можно делать самостоятельно, только если вы хорошо владеете общими техническими знаниями, обладаете умениями и навыками. Помните, это все-таки двигатель, главная часть машины. Прежде чем вы этим займетесь, хорошо изучите схему двигателя, особенности вашей машины, делайте все не спеша, желательно с утра на свежую голову, потому что замена прокладки – вещь посильная, но требующая внимательности, скрупулезности и аккуратности.

В каких случаях на Ниве необходимо менять прокладку ГБЦ

В принципе, определенного ресурса у рассматриваемого элемента главного блока цилиндров нет, то есть прокладка заменяется при ее повреждении, которое, впрочем, обычно происходит после 60 000 или 80 000 км пробега. О поломке сигнализируют:

  • попадание воздуха в систему циркуляции тосола;
  • отсутствие рабочего давления в камере сгорания воздушно-топливной смеси;
  • присутствие охлаждающей жидкости в смазке или, напротив, последней в тосоле (в расширительном бачке появляется масляная пленка).

Все эти проблемы приводят к нестабильной работе мотора Шевроле.

В данных ситуациях замена прокладки проводится безотлагательно.

Ручная натяжка цепи

Чтобы устранить характерный стук цепной передачи в районе клапанной крышки, не меняя сам элемент, можно вручную натянуть деталь. Рассмотрим, как производится эта процедура на примере автомобиля ВАЗ-2106. Здесь используется звездочка в натяжителе.


Смотреть галерею

Итак, сначала необходимо снять воздушный фильтр с корпусом и кожух. Далее выкручиваем натяжитель (не до конца) и производим 2-3 оборота коленчатого вала. Сделать это можно обычным ключом, установив его в третье положение. После нескольких вращений коленчатого вала задействуется цепная передача. Далее проверяется уровень ее натяжения надавливанием пальцем на звенья. Она не должна прогибаться на два и более сантиметров. При должной натяжке цепи закручивается гидравлический натяжитель и собирается навесное оборудование в обратном порядке. Данную процедуру необходимо повторять при каждом появлении стуков подкапотного пространства.

Замена гидронатяжителя.

При растяжении цепи нельзя ограничиться только лишь заменой натяжителя. Для качественного ремонта необходимо так же поменять сальники прокладки и цепь.

Для замены понадобиться следующий порядок действий и набор инструментов:

  • гаечный ключ на 10, для отключения штуцера трубки подведения масла к гидронатяжителю.
  • После этого штуцер ослабляется и трубка отводиться вверх.
  • С помощью ключа на 10 убираем гайки которые удерживают натяжитель.
  • После этого устройство можно извлечь и установить новое.
  • Старый натяжитель ремня ГРМ не подлежит ремонту. Перед установкой новой запчасти посадочное место необходимо промазать герметиком, чтобы не допустить вытекание масла.

Установка новой детали осуществляется в обратном порядке:

  • Натяжитель вставляется в посадочное место. Деталь должна быть идентична той, которая рекомендуется заводом изготовителем.
  • Затягивается двумя гайками. При закручивании не надо прилагать излишние усилия, чтобы не сорвать резьбу.
  • Закрепляем трубку для подведения масла к гидронатяжителю.

Важно помнить, что без замены цепи ГРМ можно не устранить проблему, поскольку цепь может быть растянута на столько сильно, что этот износ не будет компенсироваться новым натяжителем. https://www.youtube.com/watch?v=Rs7i0Ox25pk

Снятие крышки ГБЦ

Машину установите на яму или рампу.

Сначала от крышки ГБЦ следует отсоединить держатели патрубка усилителя тормоза и приводного троса заслонки дросселя. Они крепятся на специальных кронштейнах на левой и правой стороне блока.

Далее 10-миллиметровым ключом отвинтите болт, фиксирующий муфты воздуховодов. Отодвиньте его в сторону. За ним отверткой немного ослабьте хомут вентиляционного патрубка картера, которым тот присоединяется к воздуховоду. Теперь 10-мм головкой отверните болты, удерживающие крышку ГБЦ. Порядок здесь не важен.

OLYMPUS DIGITAL CAMERA

После этого снимите:

  • кронштейны приводного троса дроссельной заслонки и экрана мотора;
  • прижимные шайбы крышки;
  • вентиляционные и воздушные шланги.

Далее остается лишь убрать крышку ГБЦ.

Гидронатяжитель цепи для ваз 21214 устройство и принцип работы

Общая информация

Давно известно, что качество деталей автомобилей, выпускаемых на заводе АвтоВАЗа, не отличается высоким уровнем качества. И детали ГРМ не исключение. Цепь приходиться постоянно подтягивать, практически каждую тысячу пробега. Избавиться от этой проблемы поможет гидронатяжитель цепи. Именно об этом устройстве мы и поговорим в этой статье. Подробно остановимся на схемы работы и замене устройства.

Схема работы

На рисунке ниже показана схема работы пружинно-гидравлического натяжителя цепи автомобиля ваз 21214. 1 – звезда распределительного вала; 2 – цепь газораспределительного механизма (ГРМ); 3 – успокоитель цепи; 4 – звезда привода вспомогательных устройств; 5 – звезда коленчатого вала; 6 – «башмак» натяжителя; 7 – гидравлический натяжитель цепи; 8 – штуцер магистрали; 9 – магистраль масляная; 10 – переходной штуцер; 11 – датчик давления масла (аварийный).

Замена гидронатяжителя цепи привода

Подробная инструкция с фото по замене гидронатяжителя цепи: Гидравлический натяжитель находится под патрубками охлаждения в передней части головки блока цилиндров.

Сборка производится в обратной последовательности. Если после всех манипуляций вы запустили двигатель и при этом не слышите грохота цепи, то все сделано правильно.

Цены на гидронатяжитель ваз 21214 колебаться от 400 р. до 900 р. В зависимости от региона. Но нехватки данного устройства на полках магазина нет.

Процесс замены и момент затяжки

Необходимые инструменты

Для осуществления данных работ по замене прокладки головки блока цилиндров Нива Шевроле и затяжке болтов ГБЦ следует подготовить:

  • крестовую и шлицевую отвертку;
  • набор рожковых ключей;
  • динамометрический ключ.

Без последнего элемента затяжка шкивов головки блока будет невозможной.

Пошаговая инструкция

  1. Первоначально, разумеется, нужно демонтировать саму крышку ГБЦ.
  2. Затем подставьте под днище авто емкость для сбора отработанного хладагента. Открутите пробку слива и слейте антифриз.
  3. Затем следует отключить тросик привода дроссельной заслонки от ресивера и узла.
  4. После этого следует демонтировать распределительный шкив вместе с корпусом подшипников.
  5. Далее, демонтируем рычаг клапанов, а затем выверните сами опоры рычагов. Также демонтируйте рампу подвода моторной жидкости к гидравлическим опорам.
  6. Теперь нужно отключить жгут с кабелями от ДПДЗ. Таким же образом отключите проводки от датчика холостого хода и антифриза.
  7. Вам нужно сжать пластиковый фиксатор, а затем отсоединить разъем с проводками, которые предназначены для питания форсунок. Здесь же нужно не забыть отключить жгут с проводками от датчика детонации.
  8. Теперь отключите высоковольтные кабеля от свечей зажигания. Также отключите кабель, который питает устройство контроля температуры двигателя.
  9. Немного сожмите и отключите приемную трубу от впускного коллектора. Затем верхний винт крепежа распорки впускной трубки и, незначительно ослабив нижний винт, распорку следует отвести в сторону.
  10. Стяжной хомут следует немного ослабить, затем от дроссельного узла следует отключить патрубок продувки адсорбера.
  11. Стяжные хомуты нужно ослабить и отключить от ГБЦ патрубки охладительной системы.
  12. При помощи рожковых ключей теперь нужно отсоединить топливные магистрали. Для этого открутите гайки топливных шлангов, предназначенных для слива и подачи бензина.
  13. Теперь при помощи ключа отверните верхний винт, который крепит заднюю распорку впускной трубки. Нижний винт также следует немного ослабить. После этих действий распорку необходимо убрать в сторону.
  14. Когда все указанные выше действия выполнены, следует демонтировать натяжитель цепочки привода распределительного шкива.
  15. Затем произведите демонтаж кронштейнов, при помощи которых крепится устройство ГУР.
  16. Теперь можно снять цепочку со звездой распределительного шкива.
  17. После этого, используя торцевую головку с удлинителем, вам потребуется отвинтить винты крепления ГБЦ, а затем — осуществить ее демонтаж.
  18. Теперь можно снять прокладку головки блока цилиндров. Смонтируйте на ее место новый компонент, предварительно смазав его по периметру герметичным клеем. Собственно, на этом работы по замене уплотнительной прокладки головки блока цилиндров в Ниве Шевроле можно считать законченными. Все дальнейшие работы по сбору силового агрегата нужно выполнять в обратной последовательности. Но это еще не все. Чтобы обеспечить надежное прилегание головки блока цилиндров к самому блоку, нужно правильно выполнить затяжку винтов и соблюсти момент протяжки.
  19. Сама процедура состоит из нескольких этапов. В первую очередь используя динамометрический ключ и соблюдая порядок, указанный на схеме, нужно затянуть винты с первого по десятый. При этом момент затяжки головки блока цилиндров Нива Шевроле должен составлять 20 Нм.
  20. Далее, когда все по очереди болты затянуты, необходимо еще раз затянуть все винты ГБЦ. Теперь момент затяжки должен составлять 69,4–85,7 Нм. Последний, одиннадцатый шкив нужно затянуть моментов 31,4–39,1 Нм.
  21. После этих действий винты, отмеченные номерами с первого по десятый, нужно довернуть на 90 градусов, а затем, когда они все прокручены, следует повторить процедуру и опять довернуть их на 90 градусов. На этом процедуру затяжки винтов можно считать законченной.

6. Осуществите демонтаж прокладки ГБЦ и замените ее. Если все действия были выполнены правильно, то после замены компонента у вас пропадет проблема попадания моторной жидкости в антифриз и наоборот. Но учтите: все нужно делать согласно действиям, указанным в данном мануале.

В том случае, если винт не дотянут, ГБЦ не будет плотно прилегать к блоку. Это чревато утечкой моторной жидкости. Если же наоборот, вы слишком перетянули шкивы, то это может спровоцировать образование трещин на силовом агрегате. Если появились микротрещины, то вам придется заняться либо сваркой ГБЦ, либо ее заменой. Поэтому перед тем как приступить к такому ремонту, тщательно подумайте — сможете ли вы все сделать правильно?

Замена гидравлического натяжителя цепи на Нивах

Рассекающие отечественные дороги “Нивки” нового образца, известные нам больше, как Шевроле Нива, унаследовали вышеупомянутую болезнь от своего старшего собрата, ВАЗ 21214, который, в свою очередь, теперь гордо называется Lada 4×4. Но не так страшна проблема, как ее описание. Для того, чтобы сохранять силовой агрегат в исправном состоянии, достаточно всегда держать руку на его пульсе: прислушиваться к посторонним звукам, регулярно проводить ТО после 60-100 тыс. километров пробега и не пускать проблему на самотек.

Обращаем ваше внимание, что простая замена отработанного гидронатяжителя ВАЗ 21214 на новый — не есть правильный выход из сложившейся ситуации. Как минимум, необходимо поменять цепь ГРМ, которая явно находится в критическом состоянии, одноразовые резиновые уплотнительные прокладки в виде колечек и сальники

И, если замена такого простого устройства, как гидронатяжитель, не представляет особых проблем на ВАЗ 21214, то что касается цепи ГРМ — это уже повод для отдельной статьи.

Деталь, предназначенная для регулирования натяжения цепи в автомобиле Нива Шевроле, называется гидронатяжителем ГРМ (газораспределительного механизма). В системе ГРМ Нивы Шевроле гидронатяжитель выполняет очень важную функцию, поэтому работа двигателя без такой детали попросту невозможна. С течением времени эксплуатации автомобиля всем его деталям свойственно изнашиваться.

Вращающиеся части автомобилей особенно часто изнашиваются, ослабляются, растягиваются и ломаются. К такой детали относится цепь ГРМ, которая растягивается с течением времени и изнашивается. Растяжение цепи — это нормальное явление, но его необходимо устранять. Именно для устранения растяжения цепи устанавливается в систему ГРМ гидронатяжитель. Он имеет свойство снашивания, которое обнаруживается путем ослабления цепи до половины зуба звездочки.

1 – корпус натяжителя; 2 – клапанный узел; 3 – шарик обратного клапана; 4 – ограничительный штифт; 5 – плунжер натяжителя; 6 – ограничитель объема; 7 – пружина плунжера; В – рабочая полость; С – паз установочный; Д – отверстие; Е – резервная полость.

Масло из системы смазки по трубке 3 (см. рис. 2-11) поступает в полость «Е» (рис. 2- 46) натяжителя, далее через отверстие «Д» и клапанный узел 2 попадает в рабочую полость «В» и давит на плунжер 5. В корпусе 1 натяжителя имеется отверстие диаметром в 1мм для стравливания воздуха из полости «Е».

Диаметральный зазор между корпусом 1 и плунжером 2 должен быть 0,018–0,024 мм и измеряется как разность максимального замеренного диаметра плунжера 2 и минимального замеренного диаметра корпуса 1.

При ремонте корпус натяжителя и плунжер составляют пару, в которой замена одной детали другой после подбора зазора не допускается. Плунжер 2 должен без заедания перемещаться в корпусе 1 на величину хода равную 16 мм.

При установке на двигатель натяжитель должен быть свободен от масла, штифт 4 не должен выступать из корпуса.

Как видно на рисунке, устройство имеет цилиндрическую форму, снаружи закручивается крышкой с маленьким отверстием, через которое поступает масло. Внутри устройства находится маленький шарик и пружинка, что обеспечивает свободное поступление масла в одном направлении и не выпусканию его в обратном.

Внутри корпуса устройства имеется цилиндр с кольцами. На стенках корпуса изнутри нанесены спиральные насечки, имеющие наклонную форму. Когда цепь ослабляется, поршень под давлением в корпусе смещается до определенной насечки на стенке корпуса. Когда натяжение произошло, то насечки корпуса не пускают поршень принять свое первоначальное положение. Осуществляется за счет зацепления колец поршня с односторонними насечками. Так функционирует устройство натяжения.
