В мире машин и механизмов есть категория деталей, которые редко попадают на глаза широкой публике, но без них невозможно функционирование ни одного промышленного предприятия, автомобиля или гидроэлектростанции. Речь идет о втулках — простых на первый взгляд цилиндрических изделиях, которые выполняют колоссальный объем работы. Когда мы говорим о высоких нагрузках, экстремальных температурах и необходимости безаварийной работы, на первое место выходят стальные втулки.
Что такое стальная втулка?

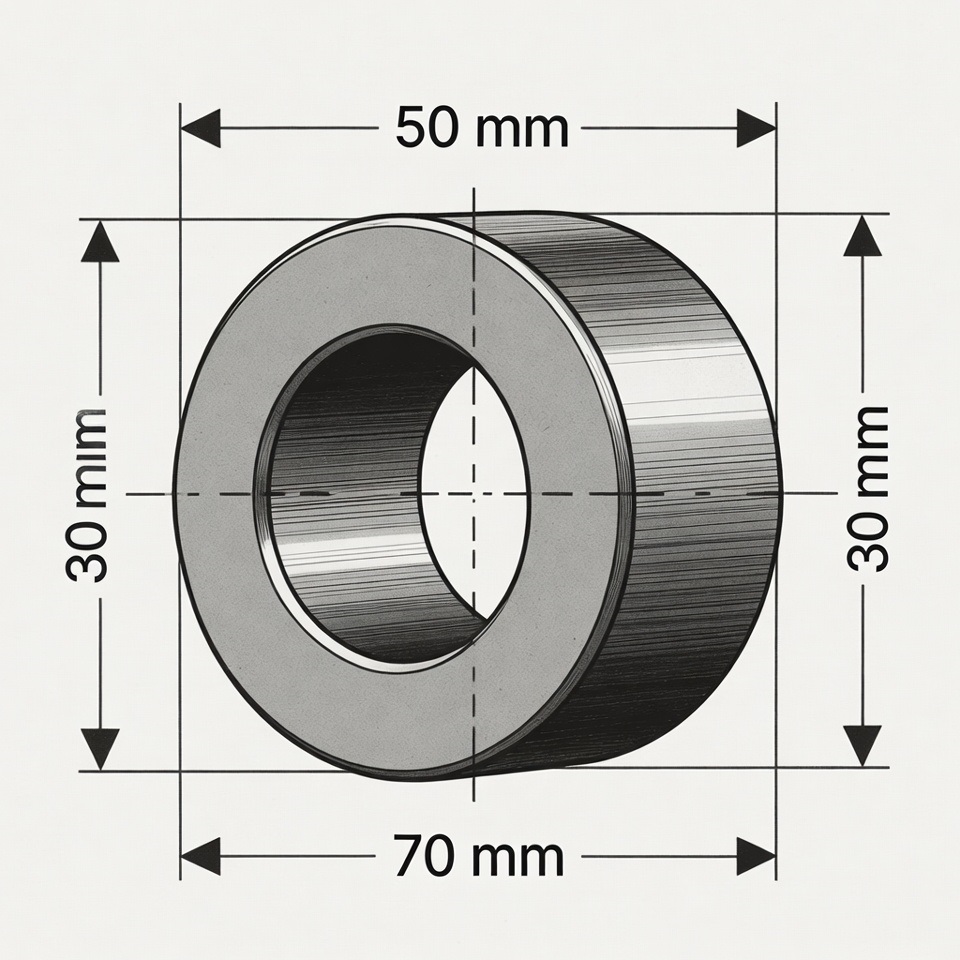

Стальная втулка — это объемное тело вращения с осевым отверстием, которое чаще всего выполняет функцию промежуточного элемента между сопрягаемыми деталями. Она может работать как подшипник скольжения, как дистанционное кольцо, как элемент фиксации или как защитный кожух.
В зависимости от назначения втулка может испытывать колоссальные радиальные и осевые нагрузки. Именно поэтому ключевым требованием к материалу является его прочность, износостойкость и способность сохранять геометрию под нагрузкой. Сталь в этом контексте является универсальным решением.
Металлургия: из чего делают современные втулки
Выбор марки стали для изготовления втулки — это не просто техническая формальность, а инженерный расчет, от которого зависит ресурс всей машины. Анализ производственной практики показывает четкое разделение марок по назначению.
Конструкционные стали (08, 10, 20, 35, 45) являются основой машиностроения. Например, закрепительные и стяжные втулки часто изготавливают из стали 20. Эти стали хорошо свариваются и подвергаются цементации для повышения твердости поверхности. Для крепежных втулок общего назначения активно используются стали 10 и 20, которые обеспечивают баланс между вязкостью сердцевины и твердостью поверхности.
Легированные стали (20х2н4а, 35, 45) применяются в условиях повышенной ответственности. Добавление хрома и никеля меняет свойства металла. Хром повышает прокаливаемость и износостойкость, а никель придает вязкость. Например, сплав 20х2н4а используется для изготовления втулок, работающих в условиях высокого контактного давления и ударных нагрузок.
Подшипниковые и высокоуглеродистые стали необходимы для втулок линейного перемещения, которые применяются в станках с программным управлением. Такие втулки проходят полную термообработку и шлифовку, что обеспечивает идеальную геометрию для перемещения с минимальным трением.
Стальное литье (35л) используется, когда речь идет о truly гигантских размерах. Сплав 35л позволяет получать отливки весом в десятки тонн, которые после механической обработки превращаются в ответственные узлы гидроагрегатов.
Виды втулок: от конических до бесшпоночных
Стальные втулки классифицируются не только по материалу, но и по конструктивному исполнению, что определяет их монтаж и поведение в узле.
Конические втулки обеспечивают высокую точность центрирования и надежность соединения колес, шкивов или звездочек с валом. Благодаря конусной поверхности при затягивании крепежа создается мощное радиальное усилие, фиксирующее деталь без люфтов. Такие втулки часто имеют фосфатированное или оксидированное покрытие для защиты от коррозии.
Закрепительные и стяжные втулки являются стандартизированными элементами подшипниковых узлов. Закрепительные втулки используются для монтажа подшипников на гладкие валы. Они имеют продольный разрез и коническую поверхность, что позволяет надежно зафиксировать подшипник в любом положении.
Бесшпоночные втулки представляют собой современные решения для передачи высокого крутящего момента. Они создают посадку с натягом без использования шпоночных пазов, которые ослабляют вал. Это идеальный выбор для редукторов и тяжелых трансмиссий, где важна компактность и надежность.
Резьбовые втулки применяются не только для крепления, но и как ремонтные элементы. Например, для восстановления сорванной резьбы в крупных деталях такие втулки называют футорками. Они могут изготавливаться как из стали, так и из латуни, в зависимости от требований к коррозионной стойкости.
Технология производства: от поковки до готового изделия
Процесс создания качественной стальной втулки — это сложный технологический маршрут. Для особо ответственных деталей, таких как втулки роторов гидроагрегатов, применяется метод литья. После отливки заготовку могут подвергать термической обработке для снятия внутренних напряжений.
Для серийных изделий основным методом является горячая объемная штамповка на молотах. Этот метод позволяет получить заготовку, близкую по форме к готовой детали, что экономит металл. После штамповки следует механическая обработка на токарных станках.
Уникальным случаем является термодиффузионное цинкование. Эта технология позволяет создать на поверхности втулки покрытие, которое в несколько раз превосходит по коррозионной стойкости гальванические аналоги. Это критически важно для крепежа, работающего в условиях открытого воздуха, на мостах или гидросооружениях.
Новые решения: втулки для нефтегаза
Современная промышленность предъявляет все более жесткие требования к надежности. Ярким примером нового подхода является разработка специальных втулок для защиты сварных швов трубопроводов.
Традиционные трубы с внутренним антикоррозийным покрытием имеют уязвимое место — сварной стык, где покрытие выгорает. Решением стала гибридная втулка из нержавеющей стали с термореактивным материалом. Во время сварки такой материал расширяется, герметизируя пространство между втулкой и трубой. Испытания подтверждают, что срок службы такой втулки приближается к 15–20 годам, что сопоставимо с ресурсом самой трубы.
Этот пример наглядно демонстрирует, что стальная втулка перестала быть просто отрезком трубы. Это высокотехнологичное изделие, которое благодаря современным материалам и точному расчету способно решать сложнейшие инженерные задачи. Оно обеспечивает экологическую безопасность и экономическую эффективность промышленных объектов.
Стальные втулки остаются фундаментальным элементом машиностроения. Независимо от того, идет ли речь о миниатюрной втулке для точного прибора или о тридцатитонной отливке для гидроэлектростанции, требования остаются неизменными: точность геометрии, соответствие химического состава стали и надежность эксплуатации. Сегодня производители движутся по пути унификации и специализации, создавая изделия с защитой от коррозии и экстремальных температур. Благодаря развитию собственных компетенций в металлургии российские предприятия успешно осваивают выпуск таких сложных изделий, обеспечивая технологический суверенитет страны.
