Снятие и установка приводов передних колес Chevrolet Niva

Инструменты:

  • Вороток под торцевую насадку 3/4
  • Удлинитель для торцового воротка
  • Насадка на вороток 13 мм
  • Насадка на вороток 17 мм
  • Насадка на вороток 19 мм
  • Насадка на вороток 27 мм
  • Отвертка плоская большая
  • Молоток малый
  • Монтажная лопатка
  • Гаечный ключ накидной прямой 13 мм
  • Гаечный ключ накидной прямой 17 мм
  • Домкрат подкатной
  • Регулируемая опора

Детали и расходники:

  • Аэрозольная смазка типа WD-40
  • Герметик
  • Прокладка крышки подшипника

Примечание:

Работу проводим на смотровой канаве или эстакаде.

1. Сливаем масло из редуктора переднего моста, как описано здесь.

2. Отсоедините приемную трубу от выпускного коллектора и нейтрализатора отработавших газов, как описано здесь.

3. Отведите приемную трубу к двигателю (для снятия левого привода эта операция не требуется).

4. Отсоединяем от редуктора переднего моста карданный вал, как описано здесь.

5. Отсоедините амортизаторы от нижних рычагов передней подвески, как описано здесь.

6. Устанавливаем под редуктор переднего моста регулируемый упор. Отводим поворотный кулак в сторону.

7. Головкой «на 13» отворачиваем три гайки крепления крышки подшипника, корпуса внутреннего шарнира правого и левого приводов к картеру редуктора переднего моста.

8. Ключом «на 17» отворачиваем болт крепления крышки подшипника корпуса внутреннего шарнира к кронштейну поперечины передней подвески.

9. Аналогично отворачиваем болт крепления крышки подшипника левого привода к кронштейну поперечины.

10. Отверните четыре гайки крепления скоб подвески редуктора переднего моста.

11. Приподнимаем редуктор регулируемым упором до тех пор, пока проушины крышек подшипников не выйдут из кронштейнов поперечины.

12. Снимите колпак ступицы переднего колеса и отверните гайку ступицы.

Полезный совет:

Гайка ступицы затянута большим моментом. Поэтому рекомендуем пользоваться головкой с прочным воротком.

13. Снимите гайку и центрирующую втулку.

14. Сожмите пружину подвески, приподняв домкратом нижний рычаг. Отверните три гайки и выньте из рычага болты шаровой опоры.

15. Выводим хвостовик корпуса наружного шарнира правого привода из ступицы. Отведите поворотный кулак в сторону.

16. Поддев монтажной лопаткой крышку подшипника корпуса внутреннего шарнира, сдвигаем крышку со шпилек редуктора.

17. Поворачивая крышку подшипника относительно привода, выводим хвостовик корпуса внутреннего шарнира из редуктора.

18. Соединение крышки с редуктором уплотнено картонной прокладкой.

19. Аналогично снимите левый привод.

20. Устанавливайте приводы и все снятые детали в порядке, обратном снятию, заменив прокладки новыми. При затяжке гаек ступиц колес отрегулируйте зазор в подшипниках, как описано здесь.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Генератор

Узел генератора Шевроле Нива позволяет обеспечить весь автомобиль энергией для функционирования всех электронных приборов транспортного средства. Этот узел состоит из 3 основных элементов:

  • генераторной установки — создает переменный ток;
  • выпрямителя — преобразует переменный ток в постоянный;
  • регулятор напряжения — стабилизирует напряжение на выходе.

Общая мощность установки в 5000 оборотов в минуту позволяет поддерживать постоянное напряжение величиной 13-14 В, сила тока при этом составляет 55-60 А. Эти характеристики являются оптимальными для нормального рабочего состояния авто.
Выработанная генератором электроэнергия распределяется на все потребители системы, а остальное идет на подзарядку аккумулятора во время работы двигателя.
Сам генератор расположен возле двигателя и соединен с его коленвалом посредством ременной передачи. Нижняя его часть крепится 2 специальными лапами к кронштейну двигателя 1 болтовым крепежом. Сверху устройство закреплено на планке через шпильку.
Поскольку узел в ВАЗ 2123 расположен очень близко к двигателю автомобиля, он имеет надежную конструкцию, которая выдерживает нагрузки от вибрации, температуры, а также влажную среду и грязь. Ломается генератор редко, но вот некоторые его детали приходят в негодность по истечении определенного срока эксплуатации, например, щетки.

Работа генератора

За надежную и качественную работу системы электроники отвечает генератор “Нива Шевроле”. Хозяину следует вовремя выявить возможные неисправности и провести качественный ремонт, так как функционирование всех осветительных приборов зависит от его исправного состояния. Также это влияет и на заряд аккумулятора. Непрерывная подача тока обеспечивается генератором.

Хоть он имеет небольшие габариты, генератор обладает большой прочностью. Чтобы не возникла поломка и не вышел из строя автомобильный регулятор, владелец должен соблюдать правила эксплуатации автомашины.

Особое внимание следует обращать на то, как работает генератор “Нива Шевроле”. Неисправности, которые привели к сбою в его работе, можно определить на автомобильной диагностике

А ремонт полностью зависит от степени сложности поломки.

Функции бортового компьютера

Современный автомобиль «нашпигован» различной электроникой, системами и датчиками. Уследить за всем водителю самостоятельно трудно. Именно в этом и заключается основная роль бортового компьютера (БК) – контролировать работу основных систем в автомобиле и вовремя сообщать необходимую информацию водителю. Как правило, результаты отображаются на мониторе.

Штатный бортовой компьютер обычно устанавливается на приборной панели или на передней консоли. В бюджетных вариантах это небольшой, монохромный экран, в более дорогих версиях используется цветной ЖК-дисплей.

Управление бортовым компьютером может осуществляться либо через собственный блок, либо оно может быть интегрировано с информационно-развлекательной системой.

Возможности БК во многом зависят от модели. Компьютер может представлять следующие данные:

  • текущий расход топлива, а также средний расход и запас хода в километрах;
  • время в пути, общий и текущий пробег;
  • управление режимами и настройками движения, если такая функция предусмотрена производителем;
  • заданный маршрут поездки (навигатор);
  • неисправности различных систем автомобиля.

При какой-либо неисправности простой штатный контролер обычно показывает сигнал «check engine» и выдает код ошибки. Расшифровку кода ошибки нужно искать в руководстве по эксплуатации или обращаться в сервисный центр для диагностики. В любом случае, игнорировать такие сообщения от БК не стоит.

В более дорогих версиях возможности БК куда шире. Он может запоминать индивидуальные параметры водителя. Например, положение сидений, стиль вождения. Также БК выдает рекомендации по оптимальному стилю вождения на определенном участке маршрута для экономии топлива.

Перемотка генератора своими руками, инструкция по перемотке статора генератора

Порядок работ:

В первую очередь разберите генератор и достаньте из него статор.
Обожгите имеющиеся обмотки, чтобы они сгорели, однако перед этим посчитайте число витков и сделайте для перемотки соответствующую схему. На статоре при этом отметьте места выводов для конца и начала обмотки.

После сгорания выполняется очистка.
Затем с помощью таких материалов, как прессшпан или синтофлекс, нарежьте изоляционные прокладки

Важно, чтобы они выступали из торцов паза на 2.5-3 миллиметра. Когда вы сделаете одну прокладку и подогнете ее под размеры, нужно будет отрезать кусок ленты в соответствии с ее длиной или шириной

Далее, используя данную прокладку, отрежьте 36 кусков идентичной длины и установите их в пазы.

После этого выполняется перемотка. Ее суть основывается на том, чтобы провод из одного паза волной следовал сразу в четвертый. Когда половина витков будет намотана на одной фазе, начинайте наматывать в обратную сторону, но при этом нужно перекрывать пустые части полукатушек. Аналогичным образом наматываются все фазы.

Когда фазы уже перемотаны, установите в пазы выступающие части прокладок. Выступающие части полукатушек не должны выступать снаружи за границы крепления и внутри за границы металла. Для этого обстучите катушки через проставки.

Примерьте статорное устройство в крышке генератора, чтобы убедиться, что обмотки не контактируют с корпусом. Если касание есть, избавьтесь от него.

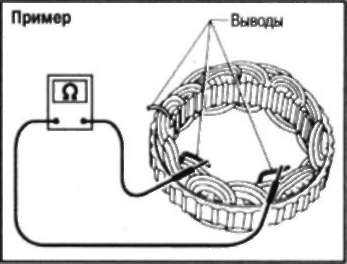

Очистите и соедините выводы обмоточных элементов, для чего их необходимо скрутить между собой и запаять. Также их нужно заизолировать, для чего можно воспользоваться текстильным кембриком.
Перед непосредственным соединением убедитесь, что нет короткого замыкания. При наличии замыкания обнаружьте место контакта и заизолируйте его, для чего понадобится еще одна прокладка.

Далее свяжите обмоточный компонент и зафиксируйте его контакты при помощи кордовой нити. Если она отсутствует, можно воспользоваться льняной нитью, однако не используйте капроновую, так как она расплавится при сушке и потечет.
Статор необходимо немного подогреть для просушки и поместить в емкость, куда нужно предварительно залить пропиточный лак или похожее вещество. Нельзя применять мебельный лак.

Когда девайс пропитается, его следует подвесить и подождать какое-то время, пока не стечет весь лак.
Затем поместите устройство в обычную духовку и настройте ее на минимальный нагрев. Статор желательно подвесить и установить под него старую кафельную плитку. Подождите один час. Если лак за это время перестанет липнуть, значит необходимо сушить девайс при такой температуре еще два часа.

А если диск будет греться?

При эксплуатации автомобиля может возникнуть такое, что диск сильно греется. Конечно, при трении он будет нагреваться, это вполне нормальный процесс. Но порой случается так, что температура просто зашкаливает. И может появиться множество проблем – трещины, дефекты, сильный износ. Проблему чрезмерного нагрева можно решить достаточно просто, если подойти к этому вопросу серьезно.

На комплектуется чугунными дисками. На сегодняшний день можно встретить в продаже вентилируемые изделия, у которых есть насечки и отверстия на рабочей поверхности. Именно с помощью таких элементов получается отвести большое количество тепла. И тормозной диск не будет нагреваться до критических значений температуры.

Ремонт устройства своими силами

Теперь поговорим о том, как производится ремонт генератора. Процедура ремонта может быть выполнена на СТО или в гаражных условиях, разумеется, если вы имеете понятие о том, что нужно делать.

Замена ремня генератора

  1. В первую очередь демонтируется разъем с ДПКВ, после чего откручивается и извлекается винт, который фиксирует этот регулятор.
  2. Гайку, которая фиксирует устройство, следует немного ослабить, но полностью не выкручивать. Генераторный узел можно сдвинуть к блоку, после чего на смещенном устройстве можно будет без проблем демонтировать ремешок, поскольку он будет ослаблен.
  3. Используя домкрат, который заранее нужно установить с той стороны, где расположен узел, необходимо немного приподнять авто, включив первую скорость.
  4. Далее, потяните за сам ремешок таким образом, чтобы он мог отойти от вала помпы. Затем прокрутите колесо до того момента, пока на шкив не перейдет место натяжки.
  5. Следующим этапом замены ремня генератора будет демонтаж ремешка с других валов.
  6. Что касается установки нового, то его сначала следует надеть на вал узла и коленчатого вала, только после этих действий он может быть установлен на вал помпы.
  7. Колесо поворачивается до того момента, пока ремешок не попадет на шкив. Затем устройство ставится на место, производится натяжка ремешка, после чего узел фиксируется к кронштейну при помощи гайки. Завершающим этапом будет монтаж ДПКВ на место (автор — канал Иг К).

Замена ролика натяжения

Ремонт генератора Нива Шевроле может заключаться в замене натяжного ролика. Основной деталью этого элемента является подшипник, поэтому если ремешок ослаб, то в первую очередь необходимо проверить именно его. Если ролик исправный, то прокручивание подшипника будет тихим, любые рывки должны отсутствовать.

Для замены элемента выполните следующие действия:

  1. Сначала установите лом или другой инструмент таким образом, чтобы вал сцепления заблокировался. Это позволит предотвратить движение коленвала.
  2. Затем ослабляется винт, который фиксирует сам ролик, снимается напряжение, поступающее на ремешок.
  3. Откручивается осевой винт, после чего ролик можно демонтировать.
  4. Устанавливается работоспособный ролик, производится регулировка натяжения ремешка. После замены убедитесь в работоспособности устройства.

Замена щетки

Изношенный и новый регуляторы напряжения

  1. Для замены этих компонентов регулятор необходимо полностью снять. Также от АКБ отключается клемма «-» и отключается проводка, идущая от генераторного узла.
  2. Далее, демонтируется колодка проводов, с наконечников которых снимается прорезиненный колпачок — этот компонент предназначен для защиты. После этого с проводов необходимо выкрутить гайку, которая крепила их к блоку механизма.
  3. Затем нужно отсоединить пружинные крепления и демонтировать пластмассовых кожух, используя отвертку с крестовым наконечником, выкручиваются фиксаторы регулятора.
  4. Демонтируется регулятор вместе с щетками, после чего от этого элемента нужно отключить провода.
  5. Щетки меняются, дальнейшая сборка конструкции осуществляется в обратной последовательности. Щетки следует менять в том случае, если их длина составляет меньше 0.5 cм. В том случае, если длина щеток нормальная, а генераторное устройство работает некорректно, нужно осуществить диагностику регуляторного элемента, а также электроцепи на участке от него до щеток.

Демонтаж генератора

  1. Замена генератора начинается с демонтажа устройства из подкапотного отсека. Отсоединяется вся проводка, идущая к нему, также нельзя забывать и об отключении аккумулятора. Демонтируется защитный пластиковый кожух.
  2. Выкручиваются гайка фиксации проводов и винт, крепящий узел. Отсоединяется крепление в форме болта, оно расположено внизу конструкции, после чего извлекается ремешок.
  3. Когда все болты будут откручены, механизм можно извлечь из кронштейна, для этого может понадобиться монтажная лопатка.
  4. Чтобы произвести монтаж нового узла, все действия следует повторить в обратной последовательности. После того, как будет установлен новый генератора, необходимо произвести диагностику состояния ремешка привода, а также произвести регулировку натяжения.

Извините, в настоящее время нет доступных опросов.

Пошаговая инструкция для качественной замены

Если узел только начал сигнализировать о проблеме, то ремонтные работы смогут продлить срок эксплуатации. При полном износе (диагностика рекомендуется в СТО) проводить работы по реанимации деталей или приводить механизм в порядок не имеет смысла – требуется полная замена.

В большинстве случаев при сильной изношенности выполняется замена наружного шруса на Ниве Шевроле

Важно помнить, что предстоящий процесс потребует затрат времени и сил. Машину нужно отогнать к специальной яме, чтобы облегчить доступ к узлам и непосредственно шрусу

Инструменты:

  • гаечные ключи (набор);
  • молоток с надставкой;
  • съемники.

Необходим опыт в проведении слесарных работ, если замена производится собственными силами.

Замена наружного шруса

Чтобы поменять наружную часть пары в узле, потребуется полностью снять с автомашины полуось с установленными на ней «гранатами». Последовательность действий в этом случае такая:

  • кузов требуется поднять (применяется автомобильный домкрат);
  • установить подставку, чтобы свести к минимуму вероятность несчастного случая, если домкрат не справится с задачей;
  • устанавливаются противооткатные башмаки.

Предпринятые меры безопасности избавят от повреждений и травм. Основной момент: перед тем, как произвести подъем кузова, следует отпустить гайку ступицы. Для этой работы потребуется головку и удлинитель для ключа. Дальнейшая последовательность действий:

  • снять передние колеса;
  • открутить нижнее крепление, которое удерживает передний амортизатор;
  • отвести максимально в сторону, чтобы проведение дальнейших работ не осложнялось;
  • закрепить (используются любые доступные средства).

После этого этапа нужно отвернуть болты непосредственно на шаровой опоре. Следующая часть работ:

  • полностью снять гайку на ступице;
  • потянуть на себя и извлечь наружный шрус.

Наружный шарнир можно заменить, не вынимая перед этим полуось. Последовательность действий:

  • требуется освободить крепежный хомут, который относится к пыльнику;
  • отодвинуть максимально далеко на полуоси;
  • по корпусу шруса потребуется ударить молотком (с надставкой);
  • продолжать производить удары до момента полного снятия с полуоси.

Следующий этап:

  • заменить стопорное кольцо, которое находится на полуоси;
  • установить новую деталь.

Чтобы установить шарнир, все действия потребуется провести в обратной последовательности действий.

Замена внутреннего шруса

Замены может требовать также наружное составляющее «гранаты». Этот узел можно привести в порядок только после полного снятия полуоси с шарнирами равных угловых скоростей. Все компоненты нужно предварительно отключить. Затем освобождаются другие элементы этого механизма. Затем можно начинать прокручивать мост при снятии полуоси.

Замена внутреннего элемента происходит следующим образом:

  • снимаются хомуты пыльников;
  • сдвигаются, чтобы не мешать работе рядом находящиеся детали;
  • наносить удары молотком по «гранате» до момента полного снятия.

Неисправную деталь нельзя починить. Следующий этап действий:

  • шлицы нужно тщательно очистить;
  • установить новое стопорное кольцо — замена проходит полностью, так как деталь одноразовая и ремонту не подлежит;
  • устанавливается новый шарнир.

В завершение на ось устанавливается новый элемент. Чтобы качество ремонта было высоким, поломок не происходило, рекомендуется наполнить защитный чехол смазкой. Затем зажать пыльник хомутом. После этого можно включить узел и начать использовать во время движения машины.

Замена роликов ремня генератора на нива шевроле

Замена роликов ремня генератора – это стандартная процедура, которую можно провести самостоятельно. В этой статье дана подробная инструкция по тому, как проводится замена на автомобиле Нива Шевроле.

Прежде чем переходить к признакам и решению поломки, стоит рассказать о возможных причинах выхода из строя, а также в чем они выражаются:

  • Попадание инородного тела. Вернее всего об этом свидетельствуют следы ударов на корпусе и отметины на плоской стороне ремня.
  • Неверная регулировка натяжения ремня – чрезмерно сильное или слабое. В этом случае ломается указатель натяжения, крышка натяжителя или его ограничитель. К этому может привести неправильная затяжка болтов или неправильный подбор размеров.
  • Работа в высокой температуре.
  • Перекос детали. Из-за этого на его поверхности можно увидеть следы от ремня.
  • Механическое повреждение от инструментов во время монтажа.

О потребности замены старых роликов на новые свидетельствует ряд признаков. Они проявляются как непосредственно во время езды, в виде посторонних шумов, так и при визуальном осмотре.

Замена необходима если:

  • Механические повреждения на поверхности роликов;
  • Заметный люфт;
  • Скрежещущие шумы при поворотах. Это – явный признак того, что автомобилю требуется ремонт;
  • Поврежденные кронштейн или подшипник;
  • Вытекающее масло;
  • Высокая температура во время работы;
  • Сильная вибрация во время работы;
  • Сложность в прокручивании вала.

Не лишним будет также просмотреть исправность ремня. Он не должен иметь трещин, порезов или расслаиваться. Если же он имеет дефекты то его необходимо заменить.

1. В первую очередь требуется ослабить ремень и снять его, в противном случае у вас не будет доступа к самим подшипникам. Для этого нужно ослабить ролик, который удерживается площадкой с гайками. Гаек три, для них нужен ключ на 10. Как только все они отвинчены, нужно открутить регулировочный винт так, чтобы он отошел вверх от площадки. Благодаря этому участок с роликами и ремнями будет свободно двигаться вверх и вниз. Для того, чтобы скинуть ремень, двигаем площадку вверх. Стоит также отметить, что не обязательно снимать ремень полностью – достаточно спустить его с неисправной детали.

2. Следующий шаг – снятие неисправных роликов:

  • Установите авто на первую передачу для того, чтобы не дать коленчатому валу проворачиваться;
  • Отвинтите гайку, которая закрепляет деталь
  • Вынимайте пружинную шайбу и снимайте деталь.

Процесс снятия роликов генератора на Нива Шевроле идентичен с любым другим автомобилем.

Замена происходит в несколько шагов:

1. Сначала снимается защитная крышка подшипника;

2. После этого с помощью 17го накидного ключа снимается гайка, которая удерживает конструкцию подшипников;

3. Далее нужно снять дистанционное кольцо, которое находится за роликом;

5. Новое кольцо устанавливается на свое место; 6. На место старого подшипника устанавливается новый ролик. Перед этим следует сверить диаметры обеих деталей, чтобы избежать неработоспособности механизма; 7. Далее подшипник фиксируется при помощи шайбы с пружинным механизмом и гайки;

8. После этого проводится надевание ремня на новый ролик.

После этого проводится окончательная проверка всех механизмов и сбор элементов в обратном порядке.

1. Можно поставить автомобиль на 4ю передачу, накинуть ремень на ролик и толкнуть по направлению вращения коленчатого вала. Когда он начнет проворачиваться – нужно натянуть ремень на шкиф генератора, и он встанет на место сам.

2. Точно также можно не толкать автомобиль, а приподнять колесо и прокрутить его, или же прокрутить сам генератор.

Таким образом легко и быстро осуществить замену роликов ремня генератора нивы шевроле. Следует регулярно проводить диагностику движущих частей автомобиля для того, чтобы вовремя пресекать возможные поломки и проводить замену неисправных деталей.

Рекомендуем каждые 40 тысяч километров пробега проводить замену подшипников и ремня.

Принцип работы генератора Ваз 2110

При запуске двигателя пусковой ток на стартер подается от аккумулятора. Но сам аккумулятор не вырабатывает энергию, а только ее накапливает и потом отдает. Если использовать для питания всех потребителей только АКБ, то она быстро разрядится.

Автомобильный генератор производит электроэнергию, заряжает АКБ и питает бортовую сеть автомобиля во время работы двигателя (при достижении им определенных оборотов вращения коленчатого вала). Автомобильный генератор Генератор начинает вырабатывать электрический ток начиная с частоты вращения холостого хода, однако, на оптимальный режим работы он выходит при достижении двигателем 1600-1800 об/мин и более.

Пошаговая инструкция установки и сборки генератора «десятки»

Руководство по демонтажу генератора Ваз 2110:

  1. Выкручивается гайка натяжительного устройства.
  2. Генераторный узел отодвигается немного назад, в сторону салона транспортного средства. Производится демонтаж приводного ремешка со шкивов. Затем выполняется отключение электроцепей питания устройства. Одна колодка с проводами фиксируется посредством гайки и шпильки, их надо открутить и отсоединить. Второй разъем крепится с помощью обычной колодки, которая отсоединяется.
  3. После этого производится откручивание нижней гайки, фиксирующей узел. Это действие производится из-под днища автомобиля. Для выполнения задачи надо демонтировать защиту силового агрегата, если она имеется.
  4. Винт, который нужно выкрутить, обычно закреплен плотно. При его откручивании надо обработать деталь средством WD-40, если он прикипел и не снимается. Можно воспользоваться молотком для демонтажа фиксатора.
  5. Затем с обратной стороны этот элемент извлекается до конца.
  6. На завершающем этапе полностью выкручивается гайка, которая крепит натяжительное устройство. Генераторный узел убирается в сторону, это позволит полностью его демонтировать.
4*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
