Ходовая Замена Шруса на Ниве Шевроле В каждом автомобиле имеются равные угловые шарниры, которые имеют название гранаты, такое название они имеют по причине схожести с военным предметном.

Благодаря ему при поворотах во время движения, происходит передача крутящего момента от двигателя к нива шевроле внутренний шрус. Данный элемент в машине появился тогда когда начали производить автомобили c передним приводом, а до этого передача крутящего момента происходило за счет обычного кардана.

Далее он будет усиливаться даже при небольших поворотах рулевого колеса. Процедура замены: Потребуются набор гаечных ключей, съёмники, а также опыт выполнения слесарных работ.

Замена Внутреннего Шруса Нива Шевроле Видео

Кузов приподнимают автомобильным домкратом, устанавливают надёжную подставку под машину, противооткатные башмаки. Это позволяет уберечь ремонтника от возможных травм.

Перед подъёмом кузова машины следует отпустить гайку ступицы. Изначально крутящий момент передавался на ведущее колесо при помощи обычного кардана. При этом срок службы шарнира был небольшим, так как он постоянно работал в нагрузку.

Внутренний правый шрус на Ниве Шевроле — сколько стоит замена гранаты

Эта проблема дала толчок к тому, что был изобретён специальный узел ШРУСкоторый мог передавать крутящий момент на колёса при разных углах их поворота. В основном это передний привод. За счёт ШРУСА происходит равномерная передача крутящего момента с учётом того, что колесо находится под нива шевроле внутренний шрус углом нива шевроле внутренний шрус автомобиля.

На Шевроле граната может быть: Наружный шрус Внутренний шрус Как и все другие детали в машине, этот узел имеет свой определённый срок службы.

По запчастям вышло рублей. И это еще, кстати, дешево, предварительно обзвонил 3 магазина у нас в городе и везде цены разные. Так что не спешите бежать в первый попавшийся магазин.

Я, например, сэкономил рублей на этих же самых запчастях, если бы купил их в магазине, нива шевроле внутренний шрус ближе всего к сервису. Фото всего комплекта: По дефлоту, масло, которое заливается в АККП, в процессе производства автомобилей Опель Астра Н, рассчитано целиком на его срок службы.

Русские условия климат, качество дорог и пр. Замена Ремня Грм Логан 1.

Просто нужно глядеть, что конкретно наступает лет А согласно регламенту, нива шевроле внутренний шрус с ремнём всегда меняют ещё несколько деталей, не все они относятся к м Замена Задней Ступицы Шкода Фабия Замена подшипников задних ступиц Подмена подшипников задних ступиц Ступичная сборка заднего колеса 3 — Тормозной барабан 7 — Болт крепления цапфы к рычагу 11 — Корончатая стопорная шайба 1.

Снимите тормозной барабан см. Главу Тормозная система.

Поддев отверткой с плоским жалом, извлеките сальник из сборки тормозного барабана — постарайт Как заменить салонный фильтр в Ford Focus 1, 2 и 3 Замена салона фильтра Ford Focus является неотъемлемой частью технической работы каждого автомобиля этой линии.

Как правило, отказ этого компонента говорит о проблемах с печью или кондиционированием воздуха. В то же время они начинают работать намного слабее, чем нива шевроле внутренний шрус.

Кроме того, сломанный фильт

Процесс снятия и замена

Работа выполняется с использованием смотровой ямы, эстакады или подъемника. Для замены промвала понадобится такой инструмент:

  • один накидной ключ на 13 и два на 19;
  • плоская отвертка;
  • небольшой молоток;
  • лом;
  • зубило;
  • бородок.

Также придется запастись следующими деталями:

  • центрирующая втулка;
  • четыре самоконтрящиеся гайки;
  • уплотнительное кольцо для установки на фланец;
  • червячный хомут диаметром 150 мм.

Чтобы снять промежуточный вал, необходимо:

  • Используя ключ на 13, открутить 4 гайки, которыми корпус шарнира промвала крепится к фланцу раздатки.
  • Надеть червячный хомут диаметром 150 мм на резиновую муфту и затянуть его.
  • Сделать отметки на ШРУСе и корпусе фланца раздатки, чтобы запомнить их взаимное расположение.
  • Ослабить гайки, удерживающие силовой агрегат, и сместить его вперед на 15-20 мм (здесь пригодится лом).
  • Накидными ключами на 19 открутить гайку и вынуть болт, крепящий муфту к фланцу КПП.
  • Открутить и вынуть три других болта.
  • Сдвинуть промежуточный вал в сторону КПП и вывести шпильки корпуса шарнира из отверстий на фланце раздатки.
  • Проделать ту же операцию с шарниром.
  • Снять промежуточный вал с автомобиля.

В большинстве случаев промвал подлежит ремонту. Вы можете заменить пыльник или шарнир, эластичную муфту или сальник шлицевого соединения. После этого необходимо установить промежуточный вал на место. Не забудьте установить новые самоконтрящиеся гайки. Эти детали нельзя использовать повторно — они могут открутиться из-за вибрации.

Неисправности промежуточного вала

В процессе работы промежуточного вала может наблюдаться течь масла. Она говорит о том, что сальник находится в неудовлетворительном состоянии. Повреждения сальника промежуточного вала могут сказаться на состоянии всей коробки целиком, так как выход трансмиссионного масла отразится на всех узлах коробки.

Рис. Общий вид вторичного вала.

Другая неисправность может проявиться при включении всех передач или только определенного ряда, чаще всего, это вторая, третья и пятая. При включении этих передач не происходит требуемая передача крутящего момента на карданный вал автомобиля. Это говорит о появлении ослабления правильной посадки шестеренок промежуточного вала. При появлении такой проблемы можно пойти двумя способами решения. Первый заключается в замене промежуточного вала в целом. В этом случае, сразу подвергаются замене его подшипники и сальники. Второй же, подразумевает сварку ослабшей шестерни. Главным недостатком этого способа является то, что при выходе из строя данной шестерни, вал необходимо будет менять целиком, что весьма не экономично.

Снятие и установка приводов передних колес Нива Шевролет

Вам потребуются: ключи «на 13», «на 17», «на 27», ключ для гаек колес. 1. Отсоедините передний карданный вал от редуктора переднего моста (см. «Снятие и смазка карданного вала Нива»).

2. Вывесите автомобиль и снимите передние колеса.

3. Отсоедините амортизаторы от нижних рычагов передней подвески.

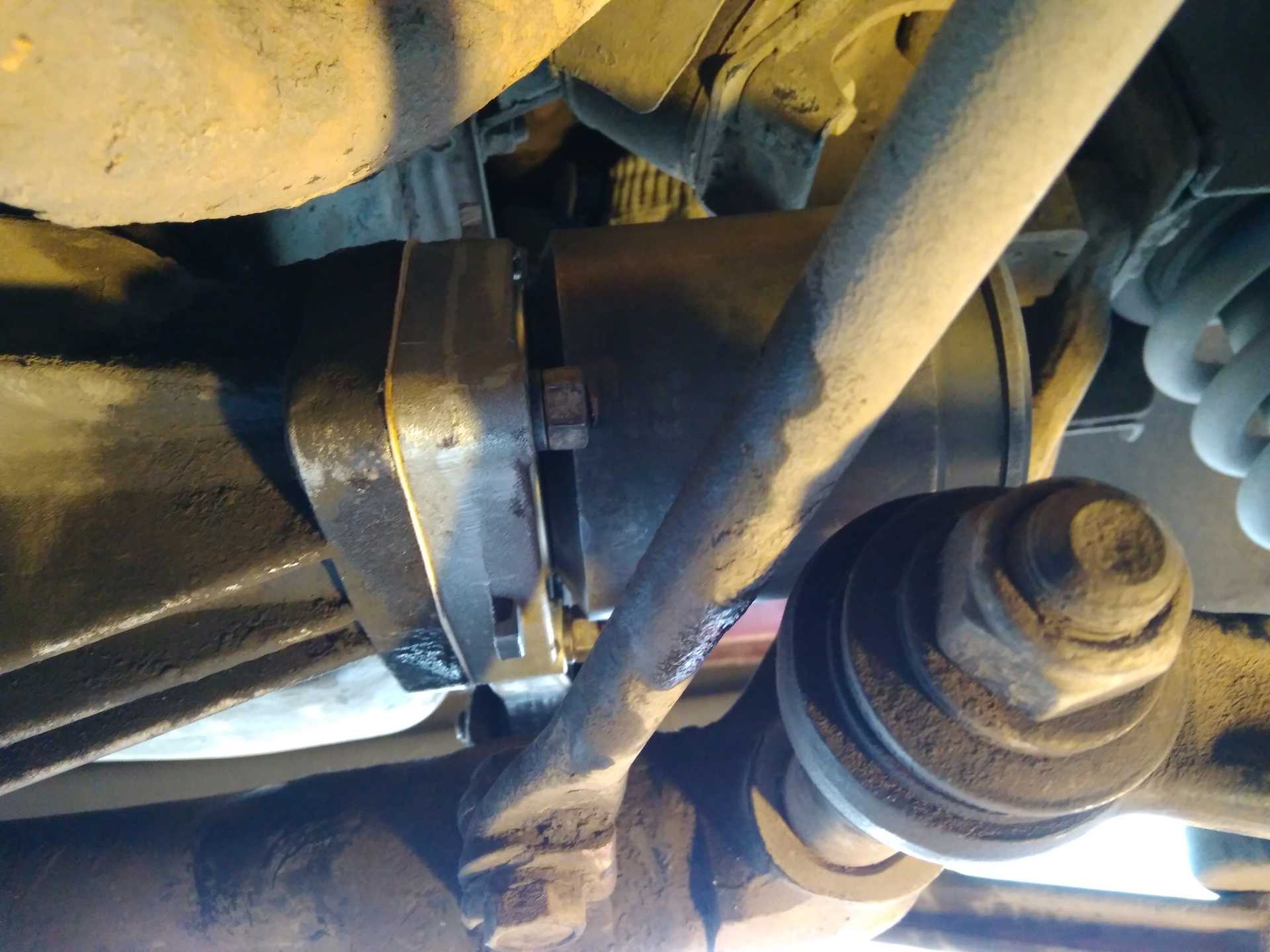

4. Отверните по три гайки крепления корпусов подшипников внутреннего шарнира правого и левого приводов.

5. Выверните болт крепления правой крышки подшипника редуктора переднего моста к поперечине передней подвески.

6. Отверните четыре гайки крепления скоб подвески редуктора переднего моста.

7. Отверните гайку и снимите болт крепления левой крышки подшипника редуктора переднего моста к поперечине передней подвески.

8. Приподнимите редуктор переднего моста и закрепите его в этом положении любым доступным способом.

9. Снимите колпак ступицы переднего колеса и отверните гайку ступицы

Гайка ступицы затянута большим моментом.

Поэтому рекомендуем пользоваться головкой с прочным воротком.

10. Снимите гайку и центрирующую втулку.

11. Сожмите пружину подвески, приподняв домкратом нижний рычаг.

Отверните три гайки и выньте из рычага болты шаровой опоры.

12. Отведите поворотный кулак в сторону.

13. Отсоедините приемную трубу от выпускного коллектора и нейтрализатора отработавших газов и отведите ее к двигателю (для снятия левого привода эта операция не требуется).

14. Отведите редуктор назад

15. Снимите правый привод

16. Аналогично снимите левый привод.

17. Устанавливайте приводы и все снятые детали в порядке, обратном снятию.

При затяжке гаек ступиц колес отрегулируйте зазор в подшипниках (см. «Регулировка подшипников ступиц Нива Шевролет»).

Процедура замены: пошаговый алгоритм

Ремонтировать изношенный узел бессмысленно, поэтому всегда выполняется замена наружного шруса Нива Шевроле. Замена повреждённой «гранаты» – операция трудоёмкая. Потребуются набор гаечных ключей, съёмники, а также опыт выполнения слесарных работ.

Наружный ШРУС

Замена повреждённого узла производится на снятой с автомобиля полуоси с «гранатами». Кузов приподнимают автомобильным домкратом, устанавливают надёжную подставку под машину, противооткатные башмаки. Это позволяет уберечь ремонтника от возможных травм. Перед подъёмом кузова машины следует отпустить гайку ступицы. Понадобятся головка, удлинитель для ключа. Далее нужно снять колесо, открутить нижнее крепление переднего амортизатора. Отвести его в сторону и закрепить подручными средствами. Также отворачивают болты на шаровой опоре.

Потом полностью удаляют гайку на ступице и, потянув на себя, вынимают «гранату».

Освобождают крепёжный хомут пыльника, отодвигают его как можно далее на полуоси. Молотком с надставкой ударяют по корпусу «гранаты» до её снятия с полуоси. Перед установкой новой детали обязательно меняют стопорное кольцо на полуоси, так как оно одноразовое. Установка шарнира производится в обратном порядке.

Внутренний ШРУС

Этот неисправный узел на Нива Шевроле можно заменить только после полного снятия полуоси с шарнирами равных угловых скоростей. Освобождают «ухо» и лыжи, что позволит прокручивать мост при снятии полуоси. Для удобства работы демонтированную полуось с «гранатами» стоит зажать в тисках. Замена внутреннего ШРУСа Нива Шевроле происходит так:

  1. Снимают хомуты крепления защитных пыльников, сдвигают их как можно дальше.
  2. Используют молоток и надставку для снятия повреждённой «гранаты». Нескольких ударов достаточно, чтобы демонтировать неисправную деталь.
  3. Перед установкой нового шарнира тщательно очищают шлицы и устанавливают новое стопорное кольцо, так как оно одноразовое.
  4. На ось ставят новый ШРУС, дополнительно наполняют защитный чехол смазкой, зажимают пыльник хомутом.

Полуось с новыми гранатами собирают и монтируют в обратном порядке. Процесс полностью представлен на видео:

Продлить срок службы шарниров равных угловых скоростей удастся, если следить за состоянием защитных чехлов на «гранатах», избегать плохих дорог и использовать только качественные запасные части.

Замена внутренней гранаты нива шевроле

Замена внутреннего шруса Нива Шевроле просит наличия нужного инструмента, а так же подъемника, или ямы с домкратом и козелками.

Необходимый инструмент

  1. Набор ключей, размером 13, 17 и 27.
  2. Ключ для колесных гаек.
  3. Домкрат.

Заменяем наружный и внутренний на ВАЗ 2123 своими руками

Шарниры, как правило, изнашиваются равномерно.

Перед началом работ нужно подготовить соответствующий инструмент:

  • баллонный ключ;
  • отвертка;
  • домкрат;
  • молоток;
  • надставка;
  • тиски;
  • опора под днище машины;
  • ключи на 13, 17, 27.

Сначала нужно демонтировать привод, а после — менять внутренний и внешний шарниры. Порядок выполнения работ:

  • открутить гайки крепления и отсоединить кардан от переднего моста;
  • поднять машину, вывесить и демонтировать передние колеса;
  • открутить нижние крепления амортизаторов от рычагов;
  • отвернуть гайки, удерживающие корпуса подшипников внутренних шарниров равных угловых скоростей;
  • открутить крепление редуктора к поперечине. Приподнять узел и зафиксировать его, подвязав или подставив опору.

Дальнейшие действия выполняются последовательно для левого и правого приводов.

  • снять колпачок, защищающий ступичный подшипник;
  • открутить гайку;
  • снять втулку;
  • поднять нижний рычаг, сжав пружину подвески;
  • открутить крепления нижней шаровой опоры;
  • отвести поворотный кулак в сторону, освободив шлицы внешнего ШРУСа;
  • открутить приемную трубу от выпускного коллектора и отвести ее в сторону (эта операция нужна лишь для замены ШРУСов правого привода);
  • отвести редуктор немного назад;
  • вытащить привод.

Далее необходимо заменить шарниры новыми. Для этого придется отсоединить их от приводов. Делается это так:

  • зажать ось в тиски;.
  • демонтировать старый пыльник;
  • используя надставку, сбить ШРУС со шлицов оси;
  • очистить зубья от загрязнений;
  • надеть новый шарнир;
  • смазать деталь;
  • надеть новый пыльник и зажать с помощью хомута.

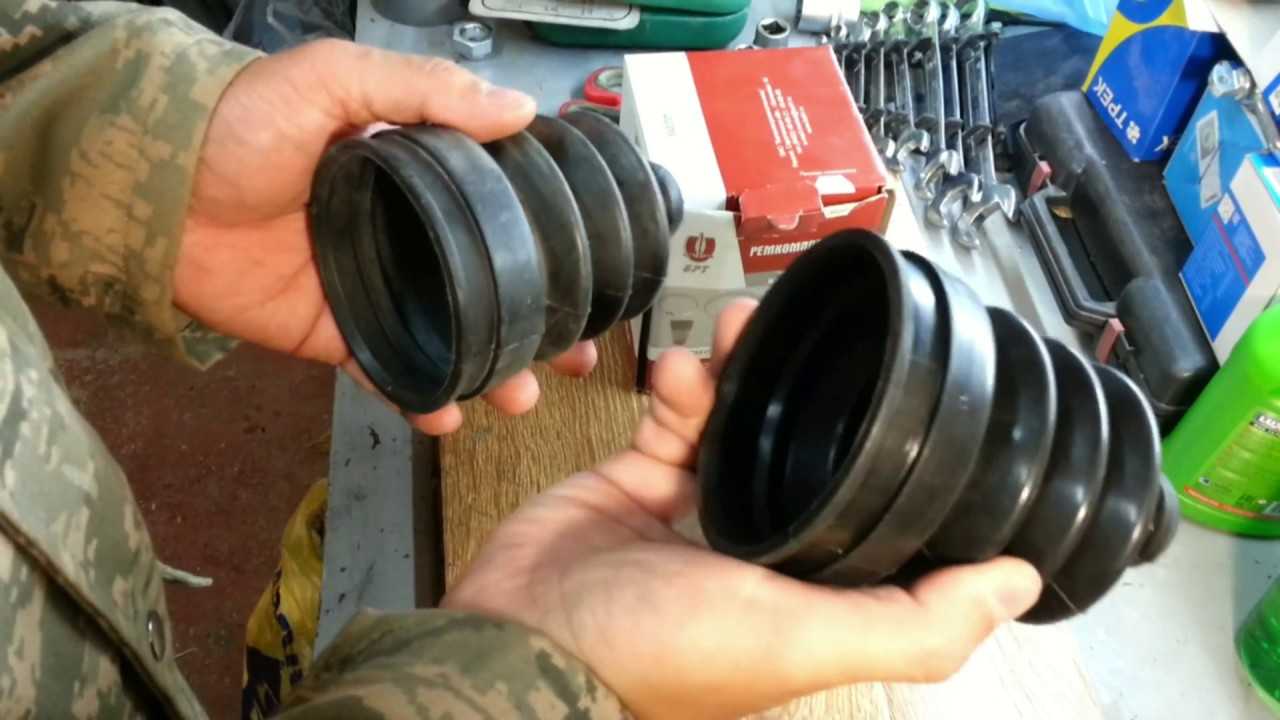

Подробная инструкция по замене внутреннего и наружного пыльников ШРУСа Шевроле Нива

Подробные инструкции по замене привода Нива Шевроле: правого, левого и их сальников

ШРУСа Шевроле Нивы: карданные, наружные, внутренние

Разновидности

ШР как деталь подвески стали применять на автомобилях с середины 20 века. Благодаря узлу стало возможно одновременное вращение и управление поворотом колес на угол до 70 градусов. В автомобилестроении применяют четыре технических решения узлов:

  • кулачковые;
  • трипоидные;
  • шариковые;
  • спаренные карданные.

Все эти виды объединяет основа конструкции, которыми являются жесткосоединенные корпус и обойма. Еще шарнирные узлы автомобиля разделяют на:

  • внутренние, вращающиеся до 20 градусов;
  • наружные, более подвижные и осуществляющие передачу без мощностных потерь.

Деталь работает по следующему принципу.

  1. На поверхности внутренней обоймы нанесены канавки. Их число такое же, как и количество подшипников внутри нее.
  2. Сепаратор удерживается подшипниками, которые разделяют корпус и кулак.
  3. Движение подшипников осуществляется по ходу меньшего диаметра кулака и большего диаметра корпуса.
  4. Таким образом рождается вращательный импульс, передающий момент на ведомый вал.

3. Приводные валы передних колес

  1. Кулак шарнира равных угловых скоростей (ШРУС),
  2. Сепаратор, обойма и шарики ШРУСа,
  3. Стопорное кольцо,
  4. Защитный чехол,
  5. Большой и малый хомут,
  6. Приводной вал,
  7. Большой и малый хомут,
  8. Защитный чехол,
  9. Стопорное кольцо,
  10. Трипод в сборе,
  11. Стопорное кольцо,
  12. Кулак,
  13. Стопорное кольцо,
  14. Наружное кольцо шарнира.

Снятие

1. Отвернуть стопорную гайку ступицы колеса.

2. Отвернуть и извлечь стопорный болт верхнего рычага подвески.

3. Извлечь шплинт наконечника рулевой тяги и, используя специальный съемник, отсоединить наконечник от поворотного кулака.

4. Нанести установочные метки на приводной вал, для упрощения процедуры установки.

5. Используя специальный инструмент, извлечь приводной вал из корпуса дифференциала.

Примечание: При извлечении приводного вала быть осторожным, чтобы не повредить пыльники. Использовать латунный стержень.

6. Извлечь приводной вал из поворотного кулака.

Примечание: Аккуратно подсоединить к верхнему рычагу.

Особенности конструкции и ремонта промежуточного вала ВАЗ-21213

Промежуточный вал передает крутящий момент от вторичного вала коробки передач на ведущий вал раздаточной коробки.

Он состоит из эластичной муфты, фланца и шарнира равных угловых скоростей. Промежуточный вал центрируется на вторичном валу коробки передач резиновой втулкой.

Эластичная муфта позволяет передавать крутящий момент при незначительных изменениях угла между валами коробки передач и раздаточной коробки, предохраняет детали трансмиссии от динамических ударов и снижает шум и вибрации карданной передачи при работе.

Эластичная муфта состоит из шести стальных вкладышей, соединенных резиновыми перемычками.

За счет своей упругости муфта гасит рывки в трансмиссии автомобиля.

Эластичная муфта крепится к фланцу вторичного вала тремя болтами, пропущенными сквозь отверстия во вкладышах.

Три других отверстия служат для крепления муфты к фланцу на промежуточном валу. Под гайками болтов расположены балансировочные шайбы.

При разборке отмечаем их расположение, чтобы потом установить на прежние места. Чтобы не нарушать балансировку, отмечаем взаимное расположение и других деталей промежуточного вала.

На шлицевой конец фланца эластичной муфты надет шарнир равных угловых скоростей.

Его устройство аналогично наружному шарниру привода переднего колеса. От смещения шарнир зафиксирован стопорным кольцом, расположенным в проточке на валу фланца.

От попадания грязи шарнир защищен резиновым гофрированным чехлом и пластмассовой заглушкой в заднем торце корпуса шарнира. Чехол закреплен на валу фланца и корпусе шарнира специальными хомутами с замками.

Под большим хомутом (на корпусе шарнира) расположен защитный пластмассовый кожух.

На первых моделях ВАЗ-2121 вместо шарнира равных угловых скоростей ставилась крестовина.

Снятие промежуточного вала

Снимаем раздаточную коробку в сборе с промежуточным валом (см. Снятие раздаточной коробки).

Удерживая вал от проворачивания отверткой, ключом «на 13» отворачиваем четыре гайки крепления промежуточного вала к фланцу раздаточной коробки

Снимаем промежуточный вал. Устанавливаем промежуточный вал на раздаточную коробку в обратной последовательности.

3. Перед установкой промежуточного вала в сборе с раздаточной коробкой, проверяем состояние резиновой центрирующей втулки, расположенной на фланце вторичного вала коробки передач

Замена шарниров равных угловых скоростей

Если во время движения автомобиля в поворотах слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Если при покачивании рукой вала привода ощущается люфт или порваны защитные чехлы, то такой шарнир необходимо заменить. Разбирать наружный шарнир (типа Бирфильд) привода переднего колеса практически не имеет смысла. Эта работа весьма трудоемкая, а при порванном чехле попавшая в шарнир грязь быстро приводит детали шарнира в негодность. Заменять детали шарнира в отдельности нельзя, поэтому самое оптимальное решение – заменить шарнир в сборе. В крайнем случае допускается разборка для замены смазки внутреннего шарнира привода правого переднего колеса (типа Трипод) как более простого и менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.

Вам потребуются: отвертка с плоским лезвием, бокорезы, бородок, молоток, съемник для стопорных колец.

1. Снимите привод переднего колеса в сборе (см. Снятие и установка приводов передних колес).

2. Очистите детали и осмотрите привод:

– наружный шарнир равных угловых скоростей должен поворачиваться с легким усилием, без рывков и заеданий, радиальных и осевых люфтов. При их наличии замените шарнир;

– внутренний шарнир привода колеса должен перемещаться в угловых и осевых направлениях с легким усилием, при этом не должно ощущаться рывков, заеданий и радиальных люфтов. В противном случае замените внутренний шарнир;

– защитные чехлы наружного и внутреннего шарниров не должны иметь трещин и разрывов. Замените поврежденные чехлы;

– вал привода колес не должен быть деформирован. Замените деформированный вал.

3. Для замены наружного шарнира или его чехла разъедините отверткой или перекусите бокорезами замок хомута крепления большого чехла наружного шарнира и снимите хомут.

ПРИМЕЧАНИЕ

Хомуты крепления защитных чехлов шарниров равных угловых скоростей одноразового использования, при сборке замените их новыми. Как правило, хомуты входят в комплект нового шарнира.

4. Аналогично снимите малый хомут крепления чехла.

5. Сдвиньте защитный чехол с корпуса шарнира…

6. …и сбейте с вала молотком через бородок обойму шарнира, преодолевая усилие стопорного кольца.

7. Снимите наружный шарнир со шлицев вала.

ПРЕДУПРЕЖДЕНИЕ

Разборка наружного шарнира не допускается.

8. Снимите стопорное кольцо, выведя его отверткой из проточки вала.

ПРИМЕЧАНИЕ

При сборке замените стопорное кольцо новым. Как правило, кольцо входит в комплект нового шарнира.

9. Снимите с вала привода защитный чехол.

ПРИМЕЧАНИЕ

При установке шарнира защитный чехол замените новым. Обычно чехол входит в комплект нового шарнира.

10. Перед установкой нового наружного шарнира заполните его полость смазкой (если шарнир не был смазан изготовителем) в количестве (135±6) г: в шарнир заложите (70±3) г, а в чехол – (65±3) г.

ПРИМЕЧАНИЕ

При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.

11. Установите чехол наружного шарнира и шарнир в порядке, обратном снятию.

12. Для снятия внутреннего шарнира привода правого переднего колеса снимите хомуты крепления чехла шарнира к его корпусу…

13. …и к валу.

14. Отсоедините от привода корпус внутреннего шарнира.

15. Разожмите съемником стопорное кольцо ступицы шарнира…

16. …и снимите кольцо, выведя его из проточки вала.

ПРИМЕЧАНИЕ

Для наглядности из шарнира удалена смазка.

17. Снимите со шлицев вала ступицу с роликами…

18. …и снимите с вала защитный чехол.

ПРИМЕЧАНИЕ

При установке шарнира защитный чехол замените новым. Обычно он входит в комплект нового шарнира.

19. Промойте все металлические детали керосином до полного удаления старой смазки.

20. Перед сборкой заполните полость корпуса и чехол внутреннего шарнира смазкой в количестве (145±6) г: в шарнир заложите (100±3) г, а в чехол – (45±3) г.

ПРИМЕЧАНИЕ

При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.

21. Соберите внутренний шарнир привода правого переднего колеса в порядке, обратном разборке.

22. После сборки и установки шарниров проверьте плотность прилегания поясков чехлов и надежность крепления хомутов. Чехлы не должны проворачиваться на шарнирах и валу, а хомуты – на чехлах. В противном случае замените хомуты.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

ШРУС на Нива Шевроле

При помощи его крутящий момент передаётся от мотора на ведущие колёса. В основном это передний привод. За счёт ШРУСА происходит равномерная передача крутящего момента с учётом того, что колесо находится под разным углом относительно автомобиля.

На Шевроле граната может быть:

  1. Внутренней.
  2. Наружной.

Как и все другие детали в машине, этот узел имеет свой определённый срок службы. Поэтому каждый владелец Нивы рано или поздно сталкивается с необходимостью замены ШРУСА.

Причины поломки гранаты

ШРУС может выйти из строя по таким причинам:

  1. Длительный срок эксплуатации механизма. Это является наиболее распространённой причиной возникновения поломки. Обычно деталь приходится менять через 10 000 километров пробега (в среднем), но может случиться, что ремонт потребуется и раньше.
  2. Неаккуратная езда. Это могут быть резкие повороты, езда по неровной дороге на большой скорости или выворачивание руля при резком старте машины. Во всех этих случаях на ШРУС идёт максимальная нагрузка.
  3. Попадание в устройство воды, пыли или грязи. По этой причине шарнир также может выйти из строя раньше времени. Попадает вода внутрь из-за повреждения резинового пыльника. Потрескаться защита может от любых факторов при эксплуатации, поэтому рекомендуется периодически проверять её состояние.
6*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
