Регулировка переднего моста на ниве

Регулировка переднего моста на ниве | нива ремонт

Замена масла в переднем мосту Нива Шевроле

Завод изготовитель рекомендует замену масла в редукторе переднего моста каждые 45 тысяч пробега, для его замены потребуется ключ на 17, шестигранник на 17, шприц и емкость для старого масла. Лучше всего производить замену масла в редукторе Нива Шевроле после поездки на горячую

Отверните сливную пробку картера переднего редуктора и слейте масло в емкость после чего заверните пробку обратно

Отверните заливную пробку и залейте новое трансмиссионное масло при помощи шприца до уровня нижней кромки заливного отверстия и заверните заливную пробку. На этом замена трансмиссионного масла на Шеви завершена.

Люфт хвостовика переднего моста

Все описанные процедуры требуют капиталовложений. Придвинуть шестерни ГП — это своими ручками можно сделать, без покупок запчастей. Так сказать, «обойтись малой кровью». Но в сущности, Сержкам прав, ибо на пробеге, при котором появляется такой! люфт, нужно делать ревизию всего моста

отчасти соглашусь. Но ведь это не шестерни ГП переставлять, искать пятно контакта. Регулировка, навредить при подходе с головой, не навредишь

Пока думал с какой стороны к мосту подойти тут еще и подшипник ступицы развалился. Подскажите закавыки при замене подшипников имеются или в штатном режиме.

как лезу в яму, сразу шприцую пердний кардан. стараюсь почаще передок включать..для работы шлицевой.

Различия в редукторах заднего моста ВАЗ

РЗМ различаются по передаточному числу главной пары, всего на ВАЗ-классике существуют четыре вида редукторов:

  • 2101;
  • 2102;
  • 2103;

Самое «тихоходным» является РЗМ 2102, его ведущая шестерня имеет 9 зубьев, на ведомой шестеренке их 40. Чтобы сосчитать передаточное число редуктора, необходимо число зубьев планетарки разделить на число зубьев ведущего вала, для ВАЗ 2102 ПЧ получается равным 4,44.

«Копеечный» редуктор (2101) соответственно имеет количество зубьев на шестернях 10/43, поэтому ПЧ у него равняется 4,3. Следующим, более скоростным, является РЗМ 2103 – у него соотношение 10\41, а значит, передаточное число равно 4,1. И наконец, самым «быстрым» будет редуктор 2106, с количеством зубьев 11/43 и ПЧ 3,9 соответственно.

Очень многие владельцы ВАЗ 2101-07 стремятся установить самый скоростной редуктор, но не всегда в этом есть необходимость. Если в автомобиле часто перевозится груз, то есть, машина является «рабочей лошадкой», высокая скорость ни к чему, а вот тяговитость очень будет кстати. Следует отметить, что РЗМ 2102 в запчастях не поставлялся, он устанавливался только на универсалах «двойках».

Контроль и настройка зубчатых передач

Данный этап считается очень важным для сборки цилиндрического редуктора. Во время контроля определяется погрешность сделанных работ, устанавливаются нужные для долговременной эксплуатации устройства зазоры. Это завершающие этапы сборки цилиндрического редуктора. Они включают 3 операции:

  1. Проверка, регулирование биения зубчатых колес.
  2. Оценка пятна контакта зубьев в зацеплении передач.
  3. Установление боковых зазоров в зацеплении.

Контроль контактного пятна зубчатого зацепления производится краской. Зубья шестерни меньшего диаметра нужно смазать тонким слоем краски, а затем медленно провернуть на 2–3 оборота. Наличие смещения контактного пятна свидетельствует об изменении расстояния между осями или об осевом перекосе. Перечисленные проблемы могут привести к преждевременной поломке оборудования.

Параметры контактного пятна определяются степенью точности зубчатого зацепления. По высоте зуба оно должно составлять от 30 до 75%, а по длине — от 30 до 95%. Увеличение процентов означает увеличение точности зацепления. Боковой зазор определяют щупом. После монтажа и регулировки обязательно механизм проверяют на плавность хода и шумность. Устраняют возникшие проблемы повторной регулировкой или заменой дефектных комплектующих.

Ремонт

Не обязательно покупать новый узел. Можно самостоятельно заменить сальники или шестерни, а затем отрегулировать механизм. Ремонтировать механизм имеет смысл, если большинство деталей не изношены. Иначе стоит переплатить и установить заведомо рабочий узел, чтобы больше не возвращаться к ремонту.

Для ремонта и регулировки редуктора переднего моста понадобятся:

  • керно;
  • молоток;
  • накидные ключи на 10 и 17;
  • вороток с удлинителем;
  • торцевые насадки на 10, 17,19;
  • выколотка;
  • съемник для подшипника;
  • монтажная лопатка;
  • штангельциркуль;
  • пассатижи;
  • динамометр;
  • плоский щуп;
  • уровень;
  • тиски.

Также понадобятся новые прокладки под крышки.

Приработка зубчатого зацепления

Завершающий этап сборки цилиндрического редуктора — приработка зубчатых передач. С помощью процедуры корректируются контактные пятна, исправляются имеющиеся дефекты, увеличивается площадь соприкосновения. После приработки уменьшается шероховатость поверхности зацепления, снижается уровень шума, увеличивается рабочий ресурс передач.

Приработка поверхностей, контактирующих с зубчатым сцеплением, включает их шлифовку абразивной пастой. Зернистость материала подбирают исходя из точности зацепления, твердости зубьев. Рекомендуемый порядок обработки зацепления содержит техническая документация и инструкция. Общий алгоритм действий при приработке:

  1. Зубья покрывают тонким слоем абразивного материала.
  2. Механизм запускают на 5–10 минут. Частоту мотора выставляют на 20–30 оборотов в минуту.
  3. Удаляют с пары зубьев пасту, проверяют состояние рабочих поверхностей. Процедуру можно считать завершенной, если будут присутствовать следы контакта, а задиры и другие эффекты — отсутствовать.
  4. Пасту необходимо заменить, а затем снова запустить устройство, постепенно увеличивая тормозной момент на выходном валу.
  5. Каждые 30 минут механизм останавливают, проверяют рабочие поверхности, меняют абразивную пасту.
  6. После удаления абразивной пасты нужно провести обкатку механизма в течение 90–120 минут. На зубья надо периодически подавать индустриальное масло, чтобы поверхность стала гладкой и блестящей, а остатки абразивного материала полностью удалились.

При кратном числе зубьев в паре перед процедурами зуб шестерни и два входящих в зацепление зуба колеса нужно пометить. При компоновке их вводят в зацепление, чтобы обеспечить совпадение ранее приработанных зубьев. При нечетном количестве зубьев все элементы прирабатываются, поэтому помечать их не нужно.

Назначение маркировки

Каждый редуктор на НИВУ имеет определенную маркировку:

  • 2101, 2102 (не производятся);
  • 2103 с передаточным числом Z=4.1, что означает 10 зубьев у ведущей шестерни, 41 зуб размещен на ведомой;
  • 2106 с передаточным числом Z=3.9, т. е. 11 зубьев у ведущей шестерни, 43 зуба выполнено на ведомой.

Маркировка 2103 указывает, что это более скоростные редуктора, а 2106 – более тяговые.

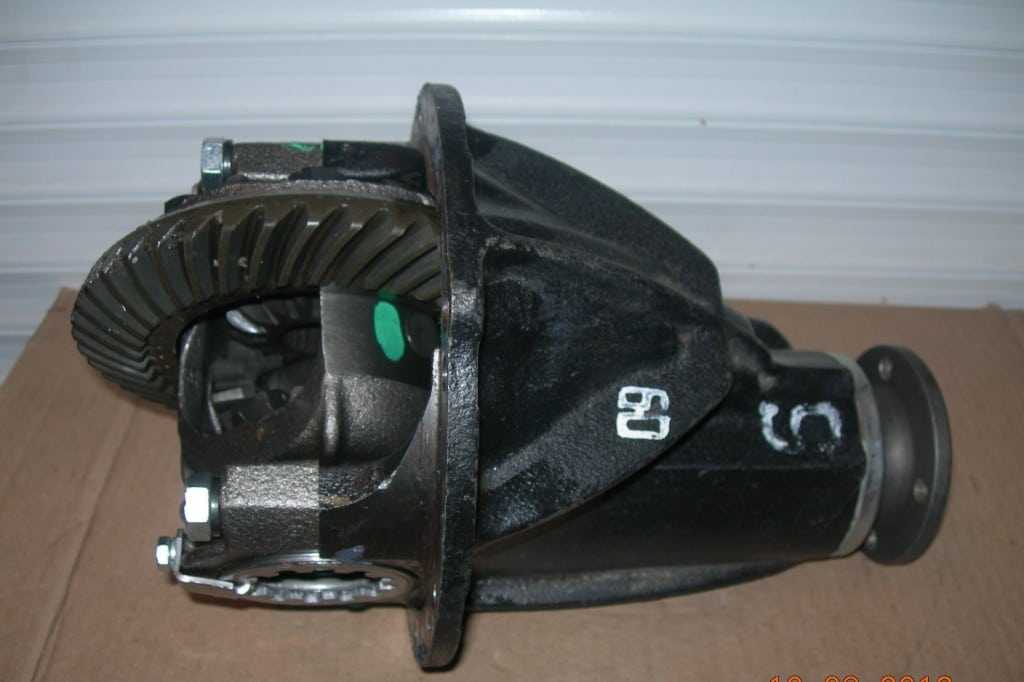

Редуктор на Ниву

Заменяя один из узлов необходимо обращать внимание на значение передаточных чисел: они должны совпадать для переднего и заднего моста. Если передаточные числа различаются, то оси колес вращаются с разной скоростью

Один редуктор быстро ломается.

Маркировки переднего и заднего узлов автомобиля НИВА должны совпадать и иметь одинаковые передаточные числа. Если ранее были установлены узлы с маркировкой 2101, 2102, заменяя его, на деталь с иной маркировкой (2103, 2106), то замене подлежат оба редуктора.

Меняем подшипник

Подготавливаем бородок, молоток, герметик и специальный съёмник для стопорных колец, после этого:

  1. Снимаем колеса
  2. У подшипника вынимаем кольцо стопорное, для этого берем деревянную проставку и молотком сбиваем подшипник с вала
  3. У колеса имеется внутренний шрус у которого нужно снять сальник
  4. У сальника смазываем рабочую кромку, а на наружную часть наносим герметик.
  5. Берем молоток и запрессовываем сальник обратно на свое место, после чего устанавливаем все детали обратно .

Редуктор переднего моста Шевроле Нива подлежит снятию если нужно произвести ремонт или замену. Для того чтобы произвести все необходимые действия нужно иметь специальное оборудование и наличие определенных навыков. Если работы производить в гараже то можно не добиться нужных результатов. Поэтому если опыта по замене у вас нет, то желательно обратится в специальный сервис к специалистам.

Устройство

Детали агрегата находятся в прочном металлическом корпусе, защищающем механизм от повреждений. Для смазки вращающихся частей используется трансмиссионное масло.

Усилие карданного вала, прикрученного к фланцу на хвостовике узла, передается ведущей шестерне. Далее, через сателлиты, крутящий момент распределяется между шестернями полуосей (левой и правой).

Также механизм редуктора включает подшипники, гайки, прокладки, регулировочные кольца. Для заливки масла и удаления отработки в корпус предусмотрены пробки. Ведущая шестерня, как и полуоси, оснащена сальниками, которые предотвращают утечку трансмиссионки во время движения машины. На рисунке подробно представлено устройство редуктора:

Ремонт или замена, что лучше

Автовладельцы вазовской классики часто не могут решить, что лучше сделать – купить целиком готовый РЗМ в сборе или приобрести отдельные детали, произвести ремонт редуктора. Здесь действительно определиться сложно – цена нового редуктора, разумеется, выше, но хозяин машины освобождается от головной боли с регулировкой. Все дело в том, что хорошего мастера по вазовским редукторам найти не так просто, и нет никакой гарантии, что новая главная пара не загудит.

Если автовладелец покупает новый редуктор, а он гудит, деталь можно обменять по гарантии, но хозяин машины теряет деньги на снятии и установке РЗМ. В случае приобретения бракованной главной пары дороже обходится сам ремонт – придется платить мастеру за вторичную переборку редуктора ЗМ.

Ремонт редуктора заднего моста

Когда возникает перегрев заднего моста или от него идут шумы, то требуется ремонт редуктора. Самостоятельно в гараже снимать редуктор Шевроле не рекомендуется, потому что очень сложно определить зазор между шестернями.

Снятие заднего устройства

Если отсутствует возможность провести ремонт редуктора в автомастерской, то лучше тогда заменить эту деталь целиком:

  • Установить НИВУ на яму либо эстакаду;
  • Сливается из заднего моста масло;
  • Разъединить карданный вал с фланцем ведущей шестерни;
  • Демонтировать на Шевроле полуоси;
  • Открутить болты редуктора заднего моста у балки;
  • Снять редуктор заднего моста.

Установка заднего узла

В ранних моделях автомобилей НИВА места соединения фланцев с задним мостом уплотнялись прокладкой. Позже для этого стал использоваться маслостойкий герметик. При обратной установке редуктора любой тип уплотнений обязательно необходимо восстановить. Соблюдать нижеприведенную последовательность:

  • Почистить поверхности соединения заднего моста с узлом от остатков герметика; Обезжирить резьбы болтов, монтажные отверстия в балке и разъемы специальным средством, растворителем либо бензином;
  • Обработать поверхности маслостойким герметиком;
  • Резьбы болтов редуктора обязательно смазать фиксирующим составом;
  • Установить редуктор в балку заднего моста Шевроле и равномерно затянуть крепежными болтами;
  • Выполнить монтаж оставшихся демонтированных запчастей в строго обратной последовательности;
  • Залить в задний мост масло.

Передний редуктор

Необходимость снимать эту деталь автомобиля НИВА обычно возникает, если появились признаки неисправности, и деталь надо отремонтировать либо заменить. Разбирая, собирая или ремонтируя редуктор, необходимо использовать специализированное оборудование. Также требуются соответствующие навыки. При необходимости лучше обращаться в автомастерские.

Снятие переднего моста

Сначала НИВА загоняется на подъемник либо смотровую яму, можно разбирать и демонтировать редуктор. Снимаются:

  • Штанга поперечной устойчивости стабилизатора;
  • Защитная пластинка картера двигателя;
  • Растяжки поперечины подвески.

Редуктор на ВАЗ Нива

Работы продолжаются:

  • Разъединяются амортизаторы с нижними рычагами подвески;
  • Отсоединяется фланец ведущей шестерни;
  • Убирается передний карданный вал Шевроле;
  • Пружина подвески сжата, разъединить шаровой шарнир и нижний рычаг;
  • Снять пружину;
  • Поворотные рычаги и тяги рулевого привода отсоединить.
  • Снять колпак;
  • От ступицы колеса отвернуть гайку подшипников.

С другой стороны подвески автомобиля НИВА выполняются все операции в той же последовательности. Потом необходимо выполнить следующие действия:

  • Ослабляется хомут, стягивающий соединение трубы глушителя и приемную трубу;
  • Отсоединяется подвеска глушителей с трубами на коробке передач;
  • Откручиваются гайки, удерживающие приемную трубу глушителей, идущую к выпускному коллектору;
  • Снять вниз трубу;
  • Выкручиваются гайки, которыми к кронштейнам крепятся поперечины подвески подушек;
  • Отвернуть болт, при помощи которого происходит крепление правого кронштейна к двигателю;
  • Поддерживается передний мост, выкручиваются крепящие его гайки;
  • Двигатель Шевроле приподнимается на 25-30 мм;
  • Снимается мост и приводы передних колес.

Редуктор Нива

Ремонт переднего узла моста

Разборка осуществляется в последовательности:

Передний мост устанавливается и закрепляется на стенде, предназначенном для выполнения ремонтных работ; Открывается пробка и сливается из картера Шевроле масло; Отвернуть гайки, крепящие у корпуса внутреннего шарнира крышки подшипника; Очень осторожно шарнир вынимается (чтобы не повредить уплотнительную прокладку); Убрать стопорное кольцо с пружинной шайбой; Подшипник спрессовать с корпуса внутреннего шарнира; Снять сальник; Убирается штампованная крышка и уплотнительная прокладка картера моста (нижняя крышка не снимается); Разбирается редуктор переднего моста

Установка переднего устройства

Монтаж моста на НИВУ происходит в обратной снятию последовательности. В процессе установки редуктор помещается на место. Болты с гайками требуется затягивать моментами. Трансмиссионное масло заливается в картер переднего моста через маслоналивное отверстие. Масло не должно переходить нижнюю кромку отверстия.

Ремонт мотороллера Муравей

Прежде чем начинать ремонт, необходимо купить все нужные запчасти и инструменты. Конечно, поначалу нужно осуществить диагностику устройства, чтобы понять, в чем же на самом деле проблема.

Также необходимо взять во внимание несколько советов по поводу того, как можно менять те или иные запчасти:

  1. Желая поменять камеру или покрышку, совсем не нужно бортовать колесо. Достаточно всего лишь раскрутить все болты, крепящие его.
  2. Колесо начинает крутиться благодаря роликовой цепи, идущей через редуктор. При этом задняя подвеска полностью независима.
  3. Редуктор извлекается легко без каких-либо дополнительных инструментов, ведь он находится в самом центре мотороллера.

Ремонт сопровождается такими основными действиями:

  • слить масло с двигателя, после этого двигатель снять и поместить на какую-то плоскую поверхность;
  • снять кожухи охлаждения и династратер;
  • снять звездочку главной передачи;
  • освободить крышку сцепления от болтов и снять ее;
  • снять несколько дисков сцепления;
  • после этого можно будет легко снять корзину вместе с цепью и звездочкой, шайбочку и втулку;
  • чтобы отсоединить головку блока цилиндра, необходимо отвинтить четыре шайбы, которые его крепят, если на зеркале цилиндра имеются заметные задиры, то его следует отдавать в заточку;
  • вынуть цилиндр, вынуть кольцо поршневого пальца при помощи круглогубцев;
  • открутить стяжные болты картера, при этом может помочь ударная отвертка, которая является очень полезной в таких случаях;
  • повернуть двигатель на разобранную сторону, аккуратно ударять по нему киянкой, пока картер не разойдется на две равные половинки;
  • положить двигатель прямо, при помощи киянки аккуратно выбить карданный вал;
  • вот после этого и появляется доступ к подшипникам и сальникам.

Боковой зазор в ГП и преднатяг подшипников дифференциала

В соответствии с инструкцией боковой зазор и преднатяг подшипников регулируется с помощью приспособления А.95688/R.

При его отсутствии заданную роль выполнит штангенциркуль подходящего размера.

Чтобы обеспечить требуемый преднатяг, фиксируют расстояние относительно крышек подшипников в начале затяжки и по ее окончании. Необходимая разница между значениями – 0,2 мм.

Бокового зазора настраивается путем подведения ведомой шестерни к ведущей до исчезновения его исчезновения. Первоначально одна из гаек находится в свободном положении, другая (рабочая) – затягивается. После устранения зазора постепенно закручивают наживленную гайку, пока губки штангенциркуля не раздвинутся на 0,1 мм. Регулировка люфта останавливается при появлении легкого стука зубьев. Далее обе гайки равномерно закручиваются до расстояния 0,2 мм. О правильности проведенной работы свидетельствует равномерный люфт при любом положении шестерен.

Разборка редуктора и замена сателлитов

Сателлиты — это дополнительные шестерни, установленные в дифференциале редуктора. Их назначение — передавать крутящий момент на полуоси задних колёс. Как и любая другая деталь, сателлитные шестерни подвержены износу. После этого их придётся менять, поскольку ремонту эта деталь не подлежит. Для восстановления изношенных зубьев у автовладельца нет ни нужных навыков, ни нужного оборудования. Кроме того, любая шестерня в автомобиле подвергается специальной термической обработке — цементации, которая проводится в азотной атмосфере и упрочняет поверхность зубьев на определённую глубину, насыщая эту поверхность углеродом. Ничего подобного обычный автолюбитель у себя в гараже сделать не сможет. Поэтому выход только один: приобрести ремкомплект для редуктора заднего моста. Стоит он около 1500 рублей. Вот что в него входит:

  • пара шестерён для полуосей;
  • пара сателлитов для дифференциала;
  • сателлитная ось;
  • опорная шайба.

Помимо ремкомплекта для редукторов, потребуется ещё набор обычных рожковых ключей, отвёртка и молоток.

Последовательность операций

Для разборки редуктора лучше всего воспользоваться обычными слесарными тисками. Тогда работа пойдёт гораздо быстрее.

  1. Снятый с машины редуктора зажимается в тисках в вертикальном положении.
  2. С него откручивается пара регулировочных стопорных болтов, под которыми расположены стопорные пластины.

Итак, обычному автовладельцу вполне по силам снять редуктор с заднего моста «семёрки», разобрать его и заменить в нём изношенные части. Ничего сложного в этом нет. Определённые трудности могут возникнуть лишь на этапе регулировки нового редуктора. Но и с ними вполне можно справиться, внимательно прочитав вышеизложенные рекомендации.

Снятие и установка редуктора переднего моста Шеви Нива

Редуктор переднего моста Нива Шевроле снимают для замены или ремонта. Однако разборка, регулировка и сборка редуктора требуют использования специального оборудования и предполагают наличие навыков у исполнителя. Ремонт редуктора Шевроле в гаражных условиях практически никогда не приводит к желаемому результату. Поэтому в случае необходимости ремонта редуктора воспользуйтесь услугами специализированной мастерской. Для того, чтобы снять редуктор приготовьте ключ на 13, 17, 27, шестигранник на 12, балонник, зубило, молоток, шприц для заливки трансмиссионного масла и емкость для масла.

Снимите передние колеса и слейте масло из картера редуктора переднего моста. Отсоедините передний карданный вал от редуктора переднего моста

Отверните гайку и выньте болт крепления левой крышки подшипника редуктора Нива Шевроле переднего моста к поперечине передней подвески. Снимите привод правого переднего колеса и отверните три гайки крепления крышки подшипника внутреннего шарнира левого привода к редуктору переднего моста

Разверните поворотный кулак, чтобы он потянул за собой привод, отсоедините редуктор от привода и снимите его. Установка редуктора переднего моста Нива Шевроле и снятые детали выполняется в порядке, обратном снятию, после чего залейте масло в редуктор.

Снятие и замена сальника полуоси заднего моста Нива Шевроле

Замена сальника полуоси заднего моста на Chevrolet Niva

производится при видимой утечке трансмиссионной жидкости из моста

Для этого, после стоянки обратите внимание на состояние барабанов автомобиля. При проблемах с сальниками будут заметны небольшие потеки на колесах

Если это не тормозная жидкость, то вероятнее всего проблема в сальнике, следует его заменить. Утечка трансмиссионной жидкости приведет к серьезным проблемам с деталями моста.

Для проведения работы вам потребуется обычный набор инструментов. Из специального инструмента понадобится только съемник для полуоси, но при отсутствии такового можно обойтись и без него.

Перед проведением работ следует обеспечить машине максимальную неподвижность. Для этого, под передние колеса устанавливаются противооткатные упоры. Включается первая передача. Производится работа в следующем порядке:

  • Ослабляется крепление колеса. Автомобиль поднимается на домкрате. Колесо снимается полностью. Под пороги ставят опоры на случай проблем с домкратом, подойдут обычные чурки или несколько сложенных стопкой колес;
  • Перед снятием тормозного барабана, убедитесь в полном растормаживании колеса. Рычаг ручника при этом должен быть опущен, колесо свободно крутится;
  • Снимается декоративный колпак. Для этого его отсоединяют, поддевая крепежи отверткой;
  • Зазор между фланцем и барабаном смачивают проникающей смазкой (жидкий ключ, WD-40);
  • Тормозной барабан крепится двумя винтами, их следует открутить. Вам для этого потребуется ключ ”12”;
  • Аккуратно постучите по барабану молотком, так вы сможете стронуть его с места относительно полуоси;
  • В некоторых случаях барабан снимается достаточно легко. Но, иногда его приходится сбивать. Для этого необходимо наносить удары молотком с обратной стороны по ободу барабана. Только делать это следует через брусок, иначе можно повредить барабан;
  • Откручиваются винты, скрепляющие полуось и кожух барабана;
  • Мост немного приподнимается;
  • Следует снять кронштейн амортизатора с пластины подшипника полуоси;
  • Снимается полуось, для этого вам потребуется специальный съемник. Если его нет, то можно обойтись и без него. Для этого надевается колесо на полуось. Накручивается 3 гайки, но так, чтобы между ними было свободное расстояние. Прижимаем колесо к оси, и посильнее дергаем к себе. После нескольких заходов, сдобренных крепким словом, полуось должна податься. Останется только извлечь ее;
  • Теперь можно поменять сальник. Извлекают его с помощью отвертки. Просто подденьте в удобном месте сальник, и вытащите его;
  • Для установки новый сальник запрессовывают обратно, в качестве оправки используется снятая деталь.

Производится обратная сборка. Все демонтированные запчасти устанавливаются на место.

Многие водители совмещают замену сальника и замену трансмиссионного масла. Если вы решили поступить также, то имеет смысл узнать, какой тип смазки применяется в вашем случае. Не рекомендуется смешивать разные типы масел. Это приведет к проблемам с эффективностью работы. В случае необходимости смены типа смазки рекомендуется сначала промыть систему.

При снятии полуоси масло начнет вытекать. Поэтому, лучше слить его заранее. Если вы не желаете менять смазку, то нужно принять меры против его вытекания. Для этого, просто сторону машины, с которой вы меняете сальник, стоит поднять выше. Так вы избежите вытекания смазки. Но, в любом случае риск утечки смазки присутствует. Обязательно следует после проведения всех работ добавить новую порцию масла.

При установке на место тормозного барабана следует обратить внимание на его состояние. Зачастую имеется выработка по буртику

Его следует убрать с помощью обычного напильника. Такое простое действие позволит значительно улучшить торможение.

В некоторых случаях износ сальника может вызываться искривлением полуоси. При этом будут слышны стуки при движении, а также сальник оказывается изношен с одной только стороны. Во многих случаях можно даже визуально определить повреждение. Исправить такой дефект можно только в мастерской на специальном стенде. Если такой возможности нет, то придется покупать новую деталь.

Задний мост на этой модели довольно слаб. Проблемы с ним возникают достаточно часто. Именно поэтому, замена сальника полуоси заднего моста на Chevrolet Niva знакома практически всем владельцам этого автомобиля. Работа эта не сложная. При наличии даже средних навыков по ремонту вам потребуется всего полчаса на одну сторону. Самое главное, это производить работу аккуратно

Особенно важно следить за попаданием грязи внутрь моста. Даже малейшая частица песка может вызвать проблемы с работой этой части машины

15.6. Разборка редуктора переднего моста

 ПОРЯДОК ВЫПОЛНЕНИЯ

Перед снятием очищаем редуктор от грязи. Демонтированный редуктор устанавливаем на верстак.

Накидным ключом «на 10» отворачиваем восемь гаек крепления передней крышки к картеру редуктора.

Снимаем крышку…

…и прокладку.

Головкой «на 10» отворачиваем болт крепления стопорной пластины левой крышки подшипника коробки дифференциала…

…и снимаем пластину.
Аналогично снимаем стопорную пластину правой крышки.

Головкой «на 19» отворачиваем четыре гайки крепления крышек подшипников коробки дифференциала.

Снимаем со шпилек шайбы.

Поддев отверткой,…

…снимаем крышку левого подшипника коробки дифференциала.

Для снятия крышки правого подшипника вворачиваем болт в отверстие крепления стопорной пластины…

…и, потянув за болт, снимаем крышку.

Вынимаем регулировочные гайки.

Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи.

Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описанным в разделе Разборка редуктора заднего моста.

Извлекаем из гнезда картера редуктора сальник ведущей шестерни (см. Замена сальника ведущей шестерни).

Снимаем с хвостовика ведущей шестерни маслоотражатель.

Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.

Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.

Нанося удары молотком по выколотке, выбиваем наружное кольцо переднего подшипника…

…и вынимаем его.

Аналогично демонтируем наружное кольцо заднего подшипника.
При подтекании масла из-под нижней крышки картера редуктора переднего моста…

…головкой «на 10» отворачиваем восемь болтов ее крепления.

Снимаем крышку…

…и уплотнительную прокладку.

Проверку технического состояния деталей см. в разделе Разборка редуктора заднего моста. Кроме того, проверяем состояние подшипников корпусов внутренних шарниров приводов. На посадочных местах картера редуктора не должно быть трещин и следов износа. Изношенные и поврежденные детали заменяем новыми.

Новые наружные кольца подшипников ведущей шестерни запрессовываем подходящими отрезками труб.

Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным в разделе Разборка редуктора заднего моста.
Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников до достижения расстояния между крышками 0,08–0,11 мм.
Уплотнительные прокладки крышек редуктора заменяем на новые. Перед установкой наносим на прокладки герметик.

Метки: задний мост

Комментарии 9

карданы крестовины и хвостовик смори тогда

Люфт проявляется когда сцепу по резче отпускаешь со стороны заднего моста слышен удар? А когда сцепой по мягче то все гуд?

возможно и такое

очень расплывчатое описание проблемы. в мосту несколько мест в которых может появиться зазор. чаще всего прослабляется распорная втулка. причин несколько от брака, неправильной регулировки и даже от стиля езды водителя. Если втулка изготовлена с нарушением технологии, то она работает не с упругой деформацией (подпружинивая), а с простой деформацией, что не создаёт необходимого усилия затяжки гайки, втулка просто проминается. Если кардан имеет износ крестовины и вибрацию, то эта вибрация передаётся на фланец, и она раскручивает гайку хвостовика, втулка оказывается не зажатой между торцами подшипников и свободно вращается изнашиваясь своими торцами о торцы подшипников. Эта втулка становится непригодной. подтяжка гайки уже не поможет, а принесёт вред редуктору. Если резко (с буксом) трогаться назад, либо буксировку, движением назад (цепляя трос за передние крюки), это ускоряет износ втулки. часто редуктор гудит как раз после таких нагрузок, причина этому- деформация втулки и расслабление натяга хвостовика. может износиться главная пара. тоже будет люфт. бывает что шлицы на полуосях размалывает. тоже будет люфт. надо вывесить колеса, отсоединить кардан и покачивая колеса или флянец хвостовика почуствовать, послушать где люфтит.

У меня не давно резинка на тяге реактивной лопнула, мост начал болтаться. Снял и заменил резинки, обойдётся рублей в 100 ! ПРоверь монтажкой все тяги !

6*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
