Замена эластичной муфты нива 2121

Нива Клуб — Промежуточный вал, «промвал», «бублик» +

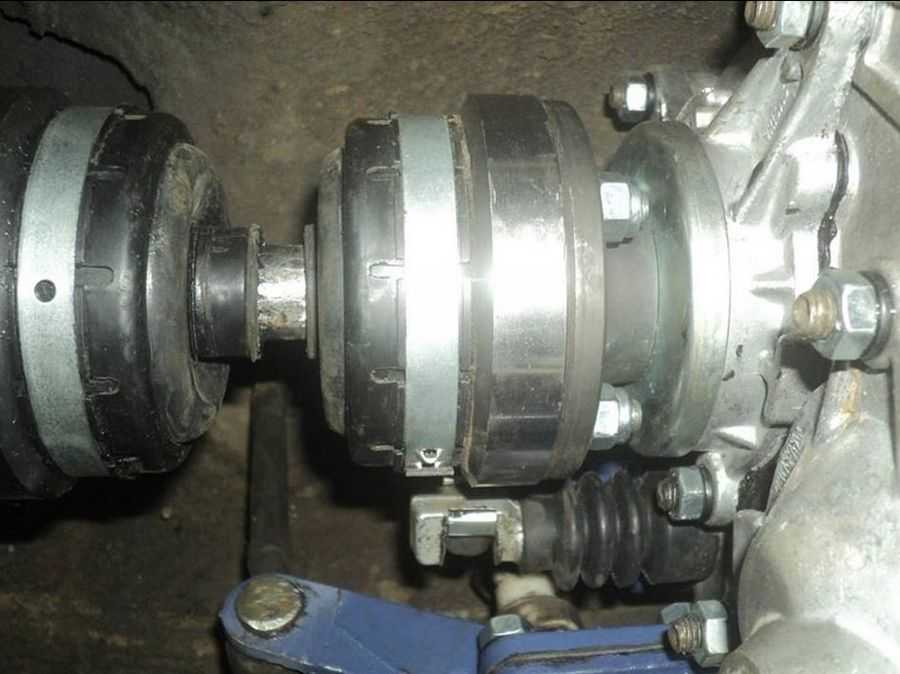

Замена эластичной муфты между КПП и раздаткой Шеви-нива

Не снимая монтажного бондажа с эластичной муфты, позиционируем направляющие выступы на эластичной муфте с прорезями во фланце на КПП, при этом одновременно точно по центру надвигая торец фланца промвала на конец вторичного вала Установка промвала на ниву шевроле, вставляем болты в отверстия эластичной муфты и фланца, наживляем гайки и не спеша подтягиваем гайки, добиваясь равномерного перемещения каждого из 3-выступов муфты в соответствующей прорези фланца. Рычаги раздатки и блокировки дифференциала ходуном ходили.

При разборке вала чтобы не нарушить его балансировку необходимо отметить расположение и количество шайб, а также взаимное расположение других деталей вала, чтобы при сборке установить их на прежние места.

При наличии же эластичной муфты разгон автомобиля происходит поэтапно. От попадания грязи шарнир защищен резиновым гофрированным чехлом и заглушкой в заднем торце корпуса шарнира. Даже при всём таком возможны обломы шпилек, приржавевших в гайкам намертво, снос резьбы с конца шпильки при откручивании гайки.

Детали и расходники:

Замена ШРУС Шевроле Нива Замену шарнира проводим при тугом проворачивании промежуточного вала Шевроле Нива заедание в шарнире или при большом люфте в элементах шарнира износ рабочих поверхностей более 0,1 мм.

Для замены шарнира снимаем промежуточный вал и, сняв хомуты, стягиваем чехол с корпуса шарнира.

Для замены ШРУС произведите следующие действия: В проточку вала устанавливаем новое стопорное кольцо. После сборки необходимо проверить балансировку промежуточного вала.

Замена эластичной муфты промвала Шеви Нива Эластичную муфту вала меняем при наличии на ней трещин или отслоения резины. Замена сальника шлицевого соединения промвала и фланца муфты Шевроле Нива Замену сальника проводим при потере им уплотняющих свойств — выдавливании из-под него смазки шлицевого соединения.

Только надо выбирать промвал весьма внимательно, так как от его качества уровень вибраций зависит ну очень сильно. Некоторые необходимые но, возможно, не достаточные признаки нормального промвала: Втулка устанавливается внутрь торцевого отверстия фланца элластичной муфты промавала, а кольцо — на вторичный вал КПП.

И вообще какие там подводные камни бывают при замене? Заранее спасибо за ответы.

Описывался в конфе случай, каково оно было, когда на сервисе эту оперэйшен не сделали.. Маловероятно, тут явно причина в качестве резины, тем более раз говоришь что новый ставили, сейчас качество РТИ ужасное, поношенное старое служит дольше новго.

Шрус скорее всего живой, люфт там должен быть учитывая допуски завода. Подшипник такого наделать неможет, качественная резина выдержит пожалуй любые издеваельства, развалившйся шрус тоже.

А вот продолжительная езда в таком состоянии как на фото может и навредить подшу в рк и кпп. Кстати рк скините и проверьте заодно гайку хвостивока кпп. Бублик с крякнувшего в декабре родного промвала у меня, кажется, где-то в гараже валяется.

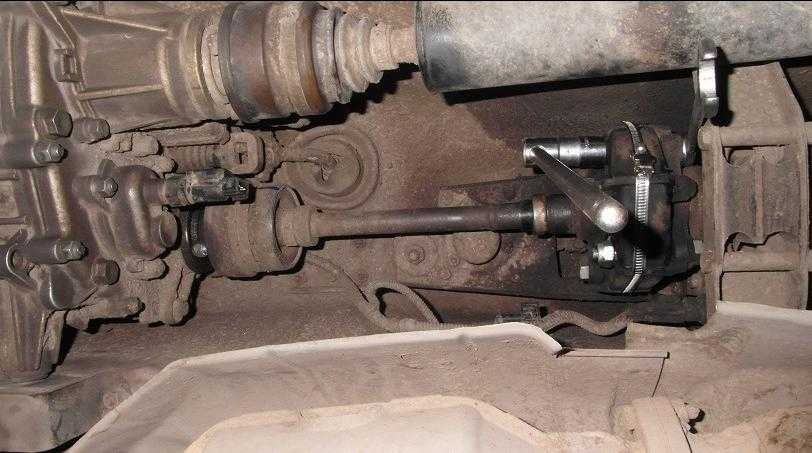

Нива меняем пром вал

Шлицевое соединение уплотнено сальником, поджатым обоймой. На заднем конце вала установлен шарнир равных угловых скоростей.

Его устройство аналогично наружному шарниру привода переднего колеса. От смещения обойма шарнира зафиксирована стопорным кольцом, расположенным в проточке на промвалу Шеви Нива.

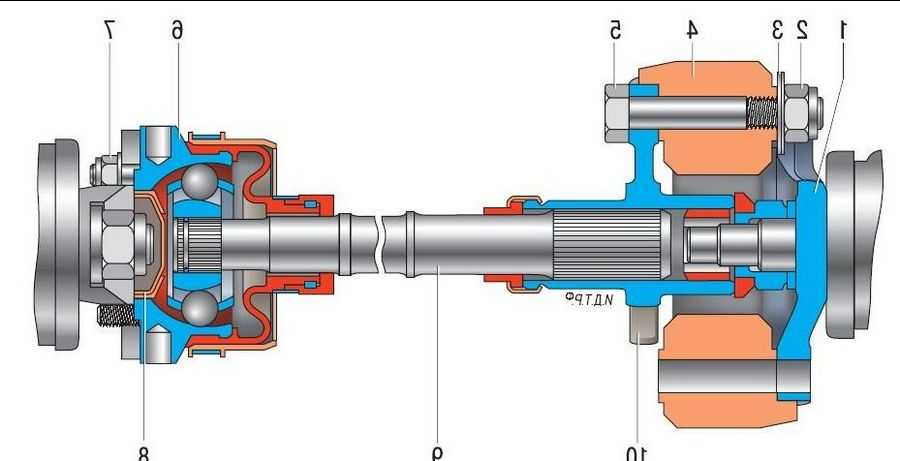

Детали промежуточного вала коробки передач Шевроле Нива

От попадания грязи шарнир защищен резиновым гофрированным чехлом и заглушкой в заднем торце корпуса шарнира. Чехол закреплен на промвалу и корпусе шарнира специальными хомутами с замками.

Большим хомутом на корпусе шарнира удерживается и защитный пластмассовый кожух чехла, а малым на промвалу — резинометаллический клапан чехла, связывающий пространство внутри чехла с атмосферой.

Неисправности промвала Шеви Нивы

Детали промвала постепенно изнашивается под влиянием нагрузки, температуры и химического воздействия. Последние два фактора касаются резиновой муфты и пыльника. Эти проблемы проявляются следующим образом:

  • Вибрация в начале движения или при разгоне. Причиной может служить деформация болтов или фланца эластичной муфты, ослабленные болтовые крепления промежуточного вала.
  • Вибрация при движении. На скорости промвал вибрирует из-за неправильного взаимного расположения деталей, плохой сборки или износа шарниров, утери балансировочных шайб. Такие проявления характерны и для деформации муфты, фланцев или ослабленных резьбовых креплений. Еще одна причина вибрации — туго проворачиваются крестовины кардана.
  • Следы масла на пыльнике. Утечка смазки возможна в двух случаях: ослабление хомутов крепления или порвалась резина чехла шарнира промежуточного вала.

Для устранения неисправностей необходимо проверить и затянуть резьбовые соединения, заменить пыльник, отбалансировать вал или заменить отдельные детали. Большинство перечисленных операций требуют демонтажа промвала. Если ремонт невозможен, остается только заменить деталь в сборе.

Признаки и виды неисправностей

Чтобы устранить проблему, ее прежде всего необходимо выявить. Шлицевое соединение служит вполне солидный срок (в среднем 30-50 тысяч километров), долго не вызывая беспокойств, но ни одна деталь не вечна, и следует провести диагностику, если:

  • во время движения слышатся лишние шумы, стуки, неприятные звуки;
  • присутствуют рывки, вибрации в кардане;
  • при включенном полном приводе присутствует биение руля;
  • увеличился люфт рулевого колеса.

Изношенные шлицы раньше или позже полностью выведут из строя карданную передачу, что может привести к неблагоприятным последствиям и даже аварии. Чтобы избежать этого, необходимо вовремя получить качественный ремонт шлицевой кардана.

Проблемы со шлицевыми соединениями могут возникнуть следующие:

  • износ шлицев

    на валах;

  • смятие запчастей;
  • возникновение острых краев, наличие иных дефектов: забоин, заусеницев;
  • износ шлицев во втулке;
  • поломка отдельных зубьев.

ВНИМАНИЕ! Износ ускоряется действием сверхдопустимых крутящих моментов, динамических нагрузок, контакта ступицы с валом. После того как были обнаружены неполадки, затягивать с их устранением не стоит и доверить эту процедуру лучше опытным мастерам

Сальник полуоси

Сообщение rv3dll » 05 июн 2011, 11:11

Сообщение подорожник » 05 июн 2011, 16:59

Сообщение Злопыхатель » 05 июн 2011, 19:48

Сообщение подорожник » 06 июн 2011, 12:24

Сообщение Злопыхатель » 06 июн 2011, 14:01

Сообщение smbmax » 31 май 2012, 08:13

Сообщение Антоха » 31 май 2012, 08:38

smbmax

Скорее всего у тебя чулок моста погнут. Или износ полуоси в части соприкосновения с сальником.

Сообщение doc Brown » 31 май 2012, 09:09

Сообщение Pavl0 » 02 июл 2013, 17:08

Сообщение вовчик » 02 июл 2013, 17:23

Сообщение doc Brown » 02 июл 2013, 17:58

Сообщение ayax » 12 мар 2014, 14:03

Сообщение Serg548 » 06 апр 2014, 07:02

Всем доброго дня! Я на своей НИВКЕ тоже неделю назад поменял ссальники полуосей. Справа тёк,зараза,аж диск в мазуте был. Поменял оба. На следующий день справа снова потёк. Разбирать сразу не стал,пару дней поездил,он и успокоился. Пока всё сухо.

Добавлено спустя 13 минут 57 секунд: Максим,сапун чистится очень лекго,можно понажимать,покрутить его колпачок,можно снять(открутить) и продуть насосом. Ну или просто купить и поставить новый. Не думаю,что он дорого стоит.

Сообщение Touareg » 31 авг 2020, 23:06

Можно ли ездить с изношенными сальниками?

Дальнейшая эксплуатация транспортного средства не рекомендована по нескольким причинам. Во-первых, увеличивается расход моторного масла по причине его течи через резинотехнические изделия. Во-вторых, происходит загрязнение силового агрегата налипающей грязью и пылью.

Но, наиболее веским основанием отказаться от вождения автомобиля с протекающими сальниками является тот факт, что потеря масла может привести к серьёзной поломке ДВС, которую удастся устранить, проделав капитальный ремонт мотора.

Еще одна распространенная проблема – нарушение работы трансмиссии. Однако сталкиваются водители с такого рода неприятностью чаще всего в случае неисправности именно заднего сальника. Реже наблюдаются поломки механизмов электрооборудования, всевозможных датчиков.

Размер сальников на раздатке нива

1.Сальники коробки передач (КПП) НИВА:

-Сальник первичного вала коробки передач (КПП) НИВА-2121,-21213,-21214,-2131,-2123:

каталожный номер: 2101-1701043

размеры сальника: 28х47х8мм

-Сальник вторичного вала коробки передач КПП (хвостовика) ВАЗ-2121,-21213,-21214,-2131,-2123:

каталожный номер: 2101-1701210

размеры сальника: 32х56х11мм

2 . Сальники переднего моста НИВА:

-Сальник на редуктор переднего моста НИВА- 2121,-21213,-21214,- 2123,-2120

номер в каталоге: 2121-2302052

размеры: 35,8 x 68 x 11мм

-Сальник привода -2121,-21213,-21214,-2131,-2123, универсальный (без направления)

номер по каталогу: 2123-2303120 / 121 2 шт.

размеры сальников: 57,15 x 40 x 9мм

Но лучше ставить сальники с насечкой (левый,правый):

Сальник привода левого -2121,-21213,-21214,- 2123

номер по каталогу: 21213-2301035 1шт.

размеры сальника: 57,15 x 40 x 9мм

Сальник привода правого -2121,-21213,-21214,-2123

номер по каталогу: 21213-2301034 1шт.

размеры сальника: 57,15 x 40 x 9мм

3. Сальники Раздаточной Коробки 3шт:

Установлено 2 одинаковых сальника на РК:

каталожный номер:2101-2402052-01 (это сальник редуктора заднего моста на ВАЗ-2101 и НИВА-2121 правого вращения),

один установлен на ведущем валу РК:

(на нижней схеме), второй- на переднем валу дифференциала РК (см верхнюю схему-выделен красным цветом )

размеры этих сальников в мм : 35,8 x 68 x 10(12) 2шт.

На заднем валу дифференциала РК установлен сальник – это 3-тий сальник (на верхней схеме выделен синем цветом)

с каталожным номером: 2121-2302052 левого вращения 1шт.

размеры в мм: 35,8 x 68 x 11(12)

4. Сальник редуктора заднего моста :

каталожный номер: 2101-2402052-01 (редуктора заднего моста ВАЗ-2101) 1шт.

5. Сальники полуосей Шеви НИВА-2123:

Установлены сальники приводов ВАЗ-2110 правого и левого вращения

каталожные номера сальников : 2110-2301034 правый-1шт

размеры сальника в мм: 57 x 35 x 9

На фото: сальники полуосей ВАЗ-2123 (БРТ) красный-левый, черный -правый.

Стрелка на сальнике указывает направление вращения вала (при движении автомобиля вперед).

Доброго времени суток! Вот и наступает первый ремонт. Устанавливая пороги обратил, что раздатка и передний мост мокрые (в голове промелькнуло: замена сальников). Сижу, читаю книжку по ремонту и параллельно в каталоге смотрю какие запчасти нужно купить. По каталогу на дифференциале раздаточной коробке находится два сальника, У меня вопрос, какой сальник брать, если со стороны переднего вала номер сальника 2101-2402052-01 и 2123-1802120 и со стороны заднего вала номер сальника 2121-2302052 и 2123-1802216? На один сальник два номера. По мимо сальников еще менять буду две гайки М16х1,5 самоконтрящиеся.

Трансмиссионные вибрации

Данного определения в механике не существует, пусть это будет «народное название». Данные вибрации можно разделить на две большие группы.

  1. Первого порядка. Это плохо отбалансированные или разбитые карданы, промвал и конечно колеса. Эту группу мы рассматривать не будем, как совсем «детский вариант».
  2. Второго порядка. Это то, что мы не можем «заметить», устанавливая запчасть на автомобиль. Самый яркий пример это фланцы раздаточной коробки и редукторов, а также выходной фланец коробки передач (вертолет). Но эти вибрации замечает наш вестибулярный аппарат, это тот случай, когда вы выходите из машины, а голова «плывет» как после морской качки.

Установка нового уплотнения

После снятия полуоси металлический щиток, куда крепятся тормозные колодки, останется висеть на медной трубке с жидкостью, поэтому его следует зафиксировать, вставив 2 верхних болта обратно в отверстия. Дальше действуйте по инструкции:

  1. Снимите толстую резиновую прокладку с фланца заднего моста.
  2. Выдерните старый сальник, поддев отверткой либо пассатижами. Посадочное место очистите и протрите ветошью.
  3. Новый уплотнитель слегка смажьте трансмиссионным маслом и вставьте в гнездо заднего моста Нивы как можно ровнее.
  4. Используя круглую наставку из трубы, легкими ударами молотка запрессуйте сальник в гнездо. В качестве дополнительной наставки можно использовать старый уплотнитель.

По окончании процедуры необходимо тщательно протереть все детали от масла — тормозной цилиндр, колодки, барабан и металлический щиток. Перед обратной сборкой не помешает проверить подшипник полуоси на предмет изношенности и наличия смазки. Об износе свидетельствует затрудненное вращение, заедание или легкий шум. Обнаружив неисправность, отвезите полуось в ближайший автосервис, выполнить замену подшипника без специального оборудования вам не удастся.

Чтобы проверить смазку внутри подшипника, необходимо поддеть шилом пластик, закрывающий ролики, и удалить ее. Затем добавить внутрь густой смазки типа «Литол» и поставить пластик на место, после чего приступать к сборке.

В конце важно проверить уровень масла в редукторе заднего моста Шевроле Нивы. Проверка производится на полностью собранном автомобиле, стоящем на ровной площадке

Из кожуха редуктора выкручивается пробка заливной горловины, после чего уровень масла определяется визуально или с помощью тонкой деревянной палочки.

Что такое сальник коленчатого вала и как он устроен

В процессе своей работы все детали двигателя достаточно хорошо омываются моторным маслом. Масло смазывает движущиеся детали и уменьшает трение, продлевая срок службы механизма. Но как быть с деталями, которые выходят наружу? Ярким примером может служить коленчатый вал, часть которого соединяется с маховиком. Ведь при выводе такой детали наружу, масло может протекать через отверстие для вращающегося вала.

 Чтобы этого не происходило, для герметизации отверстия под вал конструкторы предусмотрели деталь из герметичного материала – сальник коленвала. Он изготавливается из силикона или фторкаучуковой резины и представляет собой уплотнительное кольцо с диаметром, равным диаметру коленвала (в случае с задним сальником – примерно, 99 миллиметров). Данные материалы являются термостойкими, что позволяет избавить сальник от вредного теплового воздействия, которое возникает в процессе трения.

На уплотнителе снаружи делают специальные надписи. В основном, они говорят о направлении вращения коленчатого вала. Данная информация позволяет правильно установить сальник при его замене.

Как выглядит

Эти уплотнительные элементы изготавливаются из силикона или фторкаучуковой резины. Эти материалы выбраны не случайно – они отличаются стойкостью к высоким температурам, а также к воздействию смазочных жидкостей. Это позволяет полностью избежать риска повреждения детали по причине перегрева, который возникает при трении. Фактически деталь представляет собой кольцо. Размер равен диаметру коленвала двигателя.

Принцип работы сальника коленчатого вала

Сальник устанавливается в том месте блока, где коленчатый вал выходит наружу. В классических автомобилях, где двигатель устанавливается вдоль капотного пространства, а газораспределение происходит цепным металлическим приводом, сальник устанавливается в щите коленвала перед опорным подшипником. Двигатели переднего привода или с резиновым ремнем газораспределительного механизма устанавливаются в самом блоке, так как щиты на них не применяются. Тем не менее, в обоих случаях, сальник имеет одно и то же назначение – предотвращение утечки масла из блока цилиндров.

Внутри картера создается давление масла, которое прижимает сальник к уплотняемым деталям. Таким образом, он обеспечивает надежную герметизацию двигателя от утечки смазывающего вещества.

Где установлен

Уплотнитель установлен на блоке цилиндров двигателя в том месте, где коленчатый вал выходит из блока наружу. На разных автомобилях и моделях ДВС это место может отличаться. Так, на классических заднеприводных ВАЗах, где мотор расположен продольно, а привод ГРМ цепной, сальник установлен в щитке коленчатого вала за опорным подшипником. На переднеприводных автомобилях мотор расположен поперечно, а механизм ГРМ чаще ременной. Сальник в таких моторах установлен в блоке цилиндров из-за того, что щиты коленвала на таких ДВС отсутствуют.

Виды сальников коленчатых валов

Производители с целью экономии материалов или понижения цены выпускают сальники коленвала с сечениями различной сложности. Рассмотрим их основные виды, а именно:

  • с металлической наружной поверхностью (вариант а);
  • с гладкой поверхностью (вариант б);
  • с рифленой поверхностью (в);
  • с гидродинамическим эффектом (г).

Виды сальников

Сальники модели а, не обеспечат такой степени уплотнения как модели б-г, однако требуют меньше резины для производства и более низкую стоимость соответственно. Гладкий сальник (вид б) даже при достаточной плотности будет иметь полости на посадке, такой узел может «потеть». Рифленые канавки (как у сальника в) при установке раздавливаются и способствуют более плотной посадке в корпусе двигателя, это преимущество перед «голыми» сальниками (а).

Отдельно следует отметить гидродинамические сальники (модель г). Они более технологичны и эффективны. Принцип их работы заключается в следующем:

  • на внутреннюю плоскость наносятся специальные насечки небольшой глубины с направлением вращения;
  • высокие обороты коленвала закручивают масло в районе внутренней плоскости статично закрепленного сальника, поток масла попадает на внутренние насечки и получает направление движения от него;
  • подобные процессы улучшают эффективность сальниковых узлов.

С целью дополнительно уплотнить узел «сальник-корпус двигателя», перед установкой рекомендуется нанесение герметика на наружную поверхность сальника.

Сальник коленвала устанавливается в точках выхода вала из двигателя, фиксируется прижимными пластинами или соседними узлами двигателя. Коленчатый вал имеет два сальника: передний и задний. Задний сальник, как правило, имеет отдельный корпус — «фланец».

Подготовительные мероприятия

Перед тем как приступить к замене, владельцу машины Нива Шевроле необходимо подготовить ряд инструментов. В процессе понадобятся:

  • ключи накидные и торцевые в наборе;
  • плоская отвертка;
  • баллонный ключ;
  • молоток;
  • домкрат;
  • дополнительная деревянная опора;
  • обрезок трубы равный диаметром сальнику.

Обязательно наденьте рабочие перчатки – они не только сохранят руки в чистоте, но еще и защитят пальцы от травм.

Подставка потребуется такая, чтобы после снятия колеса и демонтажа амортизатора задний мост остался примерно на своей же высоте. В противном случае вы рискуете потерять слишком много трансмиссионного масла.

Когда и как нужно менять сальники раздаточной коробки ВАЗ 2123?

Справка! Детали подлежат замене при появлении подтеканий трансмиссионного масла в местах сопряжения приводных валов с корпусом РК.

Если этого не сделать, то трансмиссионка вытечет. В отсутствии смазки детали раздаточной коробки быстро выйдут из строя.

Пошаговая инструкция по замене сальника РК Нивы Шевроле

Для работы нужно иметь свободный доступ к нижней части автомобиля. Поэтому замена сальников РК выполнятся на смотровой канаве, эстакаде или подъемнике.

Понадобится следующий инструмент:

  • шестигранник на 12;
  • рожковый или накидной ключ на 24;
  • емкость для отработки;
  • плоская отвертка;
  • молоток;
  • оправка;
  • шприц для заливки трансмиссионного масла;
  • новые самоконтрящиеся гайки для крепления фланцев.

Алгоритм замены сальника раздатки Нивы Шевроле выглядит следующим образом:

  • слить в приготовленную емкость масло из раздаточной коробки;
  • открутить болты крепления кардана, сальник приводного вала которого предстоит заменить;
  • включить передачу, заблокировать дифференциал и поставить машину на ручник;
  • открутить гайку крепления фланца привода карданного вала.
  • снять шайбу;
  • стащить фланец с вала;
  • отверткой извлечь старый сальник;
  • очистить посадочное место и нанести герметик;
  • смазать маслом резиновое уплотнение нового сальника;
  • используя оправку и молоток, запрессовать деталь;
  • установить фланец и шайбу, затянуть их самоконтрящейся гайкой;
  • закрепить кардан.

Важно! Самоконтрящаяся конструкция не предусматривает повторного использования деталей. Поэтому гайки фланцев обязательно нужно заменить новыми

После завершения работы необходимо залить в раздатку свежее трансмиссионное масло.

Принцип набивки сальником задвижки

В качестве материалов для набивки сальников может быть использован специальный шнур из хлопчатобумажных, льняных и пеньковых материалов. Такой шнур, как правило, в обязательном порядке, должен быть пропитан специальным минеральным маслом гутой консистенции, и применяется именно для задвижек, используемых в трубопроводах с водой менее 100-ста градусов. Если же речь идет о задвижках, которые эксплуатируются в среде с потоком воды более 100-ста градусов, тогда для набивки сальников используют асбестовый шнур, который предварительно пропитывается графитов на натуральном олифе.

Перед тем как начинать набивать сальник задвижки, его крайне необходимо уплотнить. Для этого, прежде всего, следует открутить накидную гайку, вынуть втулочку, а также аккуратными движениями удалить сальниковую набивку и заменить ее на новую. После того, как гайка будет обратно закручена, следует убедиться в том, что шпиндель сможет проворачиваться свободно.

Итак, принцип набивки сальником задвижки является довольно таки простым. На первом этапе, следует открутить сальниковую крышку и заложить новую сальниковую набивку кольцеобразными формами. Для того, чтобы данные кольца не накладывались друг на друга, а имели пропорциональный встык на концах, необходимо заранее подготовить сальниковую набивку и разрезать ее на ровные и отбельные куски.

Также крайне важно учитывать, чтобы кольца сальниковой набивки закладывались таким образом, чтобы угол смещения стыков могу приравниваться к 90 градусов. На конечном этапе крышки сальниковых задвижек туго и прочно стягиваются при помощи специальных болтов

Однако, несмотря на то, что крышки должны быть заверчены герметично, такой же элемент, как шпиндель, должен всегда вращаться свободно.

Но, даже если человек осведомлен как правильно набивать сальником задвижки, предварительно, в обязательном порядке, всегда необходимо проводить ряд требований техники безопасности. Перед тем, как осуществлять саму работу, следует убедиться в том, что давление является ставленым, в то время как задвижка остывшей

Далее, крайне важно проследить за тем, чтобы старая набивка была удалена полностью. Затем, необходимо убедиться, что все материалы являются пригодными, и на них отсутствуют признаки коррозии

Сама же набивка сальником должна применяться с ответствующим сечением, которое определяется при помощи измерения диаметра сальниковой камеры и диаметра штока.

Однако, самым главным условием для правильной набивки сальником задвижки является то правило, которое отвечает за нарезку набивки отдельными кольцами. Крайне запрещается наматывать набивку на шток цельным куском.

Источник

Как и где делать ремонт?

Любые работы должны выполняться исключительно на дилерской станции технического обслуживания. Здесь используется только самое современное и лучшее оборудование. В таком сервисе работают лучшие мастера, которые регулярно повышают свои навыки при работе с техникой и приспособлениями.

Не следует обслуживаться в сервисах, расположенных в гаражных кооперативах. Прежде всего, здесь не дадут гарантию на выполненные работы. Часто на таких станциях «мастера» снимают оригинальные запчасти, а на их место ставят поддельные. Как итог – через небольшой пробег выходят из строя другие механизмы.

Ремонт шлицевого соединения – это сложная процедура, которую делать необходимо исключительно в дилерском сервисе. Для этого стоит пользоваться только лучшим оборудованием, которое имеется именно на дилерской станции. Да, обслуживание в дилерском сервисе предполагает наличие денег у клиента. Но каждая вложенная копейка себя оправдает, потому что все делается качественно. На сделанный ремонт предоставляется гарантия. В случае если шлицы срываются или «слизываются» во время обкатки, сервис на себя берет все обязательства по устранению неисправности.
