Замена сальников раздаточной коробки chevrolet tracker в москве

Общие неисправности

Основные неисправности раздаточной коробки и их признаки указаны в таблице:

Поломки раздаточных коробок
Признак Причина
Повышенная шумность Возникает при износе подшипников валов. Сильная выработка рабочих поверхностей подшипников приводит к появлению люфтов в них. Вращение валов в таком случае сопровождается созданием дополнительных шумов. Добавить сторонних звуков может и растянутая цепь привода вала передней оси. В обоих случаях восстановление работоспособности сводится к замене изношенных элементов.
Сильные вибрации Являются следствием дальнейшей эксплуатации раздатки с изношенными подшипниками. При сильном износе появляются сильные колебания валов, из-за чего коробка начинает сильно вибрировать. Вибрации также могут появиться и из-за нарушения центровки раздатки относительно КПП. Такая проблема нередко возникает из-за повреждения или послабления точек крепления коробки к кузову. Вибрация появляется и при дисбалансе карданных валов.
Для устранения неисправности необходимо заменить изношенные и поврежденные элементы, проверить центровку, надежно зафиксировать узел, а также проверить карданы на дисбаланс.
Стуки, скрежет Сигнализирует о критическом износе подшипников и его разрушении. Дальнейшая эксплуатация полного привода приведет к полному выходу из строя узла. Устраняется все путем разборки коробки, дефектовки и замены изношенных элементов.
Затрудненное включение, невозможность смены ступени Появляется в раздатках с ручным управлением. Проявляется из-за задиров на зубьях шестерен, износе или изгибании вилки включения. Вальцовка и задиры на зубьях просто не дают ввести в зацепление шестеренки. Является такая поломка следствием грубого включения привода ранее. Устраняется поломка заменой поврежденных частей – шестерен, вилок.
Самовольное отключение Следствие износа зубьев шестеренок и муфт, фиксаторов механизма переключения. В некоторых случаях такой результат дает неправильная регулировка механизма включения, он просто не доводит шестерни до полного зацепления. Ремонт в этом случае сводится к разборке, дефектовке и замене изношенных и поврежденных составляющих.
Быстрый перегрев Такой результат дает поломка сервопривода включения фрикционной муфты. Из-за этого муфта оказывается постоянно включенной и создание нагрузки в случае преодоления бездорожья приводит к интенсивному нагреванию. Устраняется проблема заменой сервопривода.
Подтекание масла Такой результат дает износ сальников и продавливание прокладок между составными частями корпуса раздатки. Игнорирование проблемы приводит к масляному «голоданию» и поломке узла. «Лечится» такая неисправность заменой сальников и прокладок.
В некоторых случаях утечка масла происходит из-за повреждения корпуса. В этом случае блок придется заменить.
«неадекватное» поведение коробки Виной этому являются сбои в работе электроники. В поиске причины обязательно проверяется вся проводка, идущая на узел, а также места ее соединения. Нередко выходят из строя и сбоят следящие датчики и блок управления раздаточной коробкой. Выявить причину неисправности в этом случае может только опытный электрик. Ремонт же сводится к замене неисправных электронных элементов.
Рывки при движении Являются следствием сильного растяжения приводной цепи. Игнорирование этой проблемы приводит к обрыву успокоителя цепи и повреждениям корпуса. Восстановление работоспособности сводится к замене цепи.

Отметим, что в таблице указаны общие неисправности, которые могут произойти с раздаточной коробкой. Некоторые из них для определенных типов раздаток не присущи. К примеру, в коробке с механическим приводом проблем с электроникой не возникнет из-за ее отсутствия. А в раздатках с электронным управлением не появляются такие неисправности, как невозможность включения или самовольного отключения.

Так что, при появлении каких-либо поломок следует сразу же поинтересоваться особенностями конструкции раздаточной коробки. Это позволит сократить область поисков и быстрее найти причину поломки и устранить ее.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Замена сальников раздаточной коробки и АКПП, номера сальников раздатки на Suzuki Grand Vitara New

1. Сливаем масло из раздаточной коробки

2. Снимаем задний карданный вал.

3. Снимаем пластиковую защиту АКПП.

4. Устанавливаем гидростойку под поддон АКПП через деревянный брусок. Разгружаем и снимаем траверсу.

5. Откручиваем и снимаем передний карданный вал.

6. Опускаем чуть ниже коробку на гидростойке и отсоединяем фишки управления раздаточной коробкой.

7. Откручиваем и снимаем раздаточную коробку.

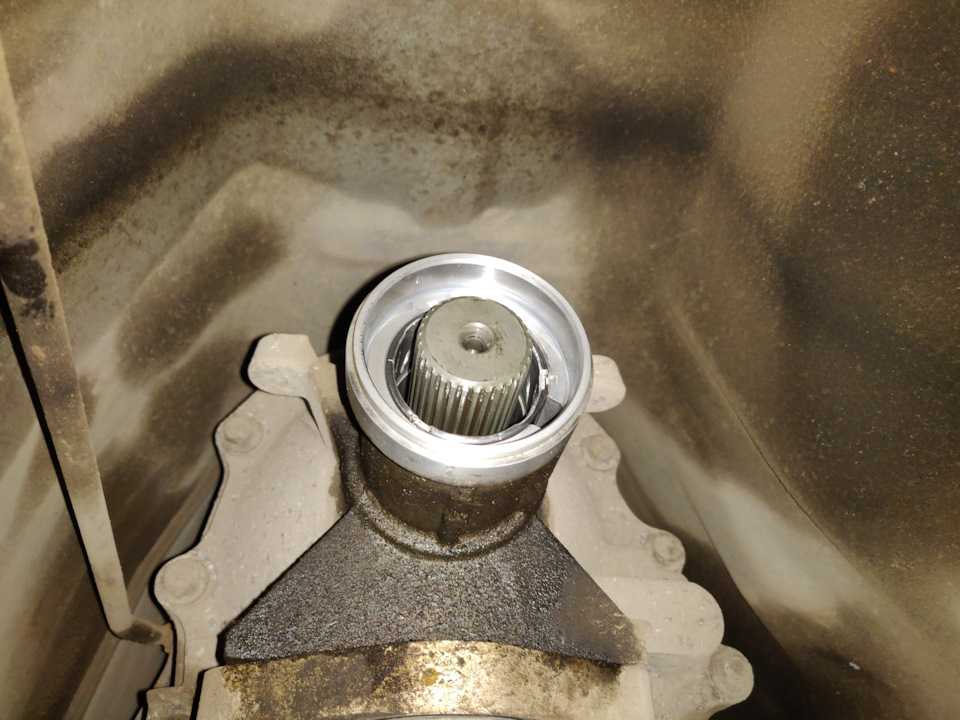

7. Меняем задний сальник АКПП.

8. Разбираем раздаточную коробку. (снимаем переднюю часть)

9. Откручиваем и снимаем валы раздаточной коробки.

10. Меняем сальник.

11. Очищаем плоскости соединений корпуса раздаточной коробки от остатков старого герметика.

Далее собираем всё в обратном порядке. На плоскости раздатки наносим новый герметик.

2. Номера сальников для раздатки и их номера в Suzuki Grand Vitara 2

Привожу названия сальников и их каталожные номера. После установки раздатки сменил пробки на новые (так как сливная и заливная заржавели), залил синтетическое масло Castrol Syntrax Universal Plus 75w90 gl4/gl5 в количестве 1,6 литров.

1. Сальник раздаточной коробки, передний улучшенный — 09283-40037 (вместо старого 29283-66J20) — 1 шт.

2. Сальник раздаточной коробки, задний — 29283-66J30 — 1 шт.

3. Сальник раздаточной коробки, внутренний — 09283-48015 (вместо старого 29283-66J40) — 1 шт.

4. Сальник АКПП, задний (на ведущий вал раздатки) — 24771-54j30 — 1 шт.

5. Заливная пробка раздаточной коробки АКПП (идёт без магнита) — 29849-57B00 — 1 шт.

6. Сливная пробка раздаточной коробки АКПП (идёт с магнитом) — 09246-16010 — 1 шт.

7. Трансмиссионное масло в раздатку Castrol Syntrax Universal Plus 75w90 gl4/gl5 по одному литру — 2-е шт. (По мне так лучше, чем Мotul)

Castrol Syntrax Universal Plus 75w90 gl4/gl5

Факторы, влияющие на срок службы раздаточной коробки

На срок службы раздаточной коробки влияет несколько факторов:

  1. Тип полного привода
  2. Конструкция
  3. Особенности эксплуатации
  4. Периодичность проведения технического обслуживания

Как известно, существует три самых распространенных типа полного привода – постоянный, подключаемый автоматически и включающийся вручную.

Устройство и виды полного привода

Если взять постоянный полный привод, то в нем раздаточная коробка работает практически постоянно, что и приводит к постепенному износу. К тому же в современных конструкция раздаток этого типа используется электронное управление, которое следит за работой узла и осуществляет перераспределение крутящего момента по осям в необходимом соотношении.

В трансмиссиях с подключаемым полным приводом в автоматическом режиме износ раздатки хоть и немного меньше, чем с постоянным включением, поскольку она работает под нагрузкой не всегда, но все же достаточно интенсивен. К тому же наличие электроники также сказывается на длительности службы раздаточной коробки.

Самыми надежными являются раздаточные коробки, подключаемые вручную. Они задействуются только при надобности. И хоть такая раздаточная коробка при движении работает – передает вращение на одну из ведущих осей, но в таком режиме в ней задействуются не все составные компоненты, что снижает износ.


Конструкция тоже влияет на возникновении неисправности раздатки. Самой надежной является коробка с шестеренчатым зацеплением валов и механическим управлением. Но из-за неудобства включения и громоздкой конструкции такие типы раздаточных коробок сейчас не используются. В современных узлах применяются с электронным управлением. В конструкциях с ручным управлением водитель при помощи клавиш задействует электрический привод, который и осуществляет подключение второй оси.

Также на многих коробках привод вала передней оси осуществляется посредством цепи, что уменьшило металлоемкость конструкции, но немного снизило надежность, поскольку цепь со временем изнашивается.

Многие автопроизводители заменили классический межосевой дифференциал планетарного типа на электромеханические фрикционные муфты. Это дало возможность менять соотношение крутящего момента по осям в широком диапазоне, а также высокую скорость срабатывания. Но по надежности эти муфты значительно уступают обычному диффренциалу.

Неисправности раздаточной коробки возникают и из-за тяжелых условий эксплуатации. Частое и длительное использование полного привода для преодоления бездорожья создает значительные нагрузки на узел, что и становиться причиной поломки. К тому же движение по ухабам нередко приводит к повреждениям корпуса. Несоблюдение правил эксплуатации полного привода – тоже одна из причин поломки узла.

Естественно, раздаточная коробка требует периодического технического обслуживания, сводящегося, по сути, к своевременной замене смазочного материала. От качества смазки напрямую зависит интенсивность износа. Недостаток масла, его сильное загрязнение или исчерпание ресурса приводит к повреждениям составных компонентов коробки.

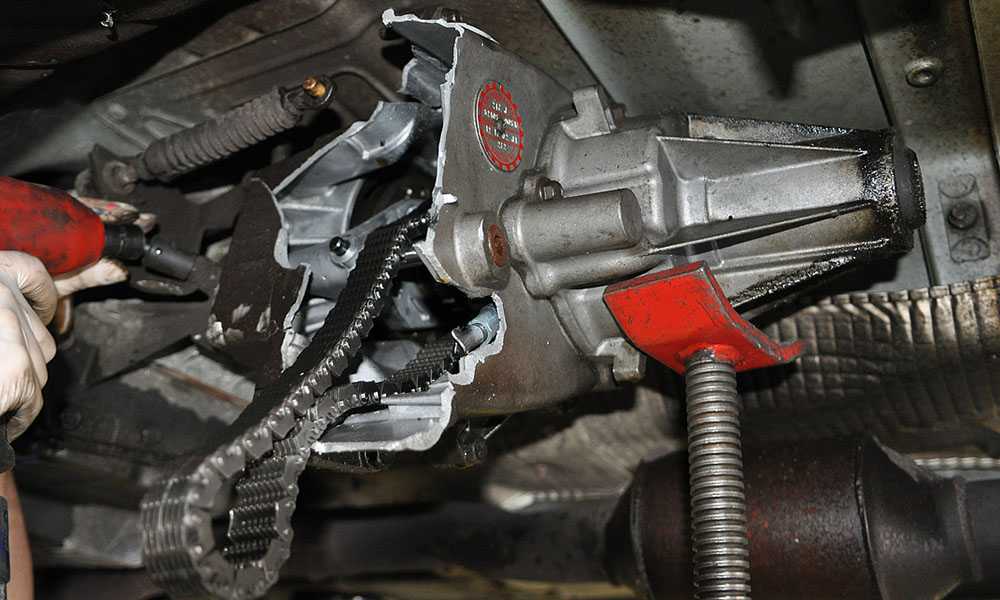

Самая фатальная поломка, полное разрушение раздатки на Jeep Grand Cherokee

Конструкций раздаточных коробок – много, и у каждого вида есть свои особенности, влияющие на появление поломок. Но есть ряд неисправностей, которые присущи для множества вариантов раздаток.

Замена Переднего Сальника Раздатки Сузуки Гранд Витара

Запасная манжета Suzuki Grand Vitara

Следы масла на пересечении АКПП и ЖК.

Слейте коробку передач (не трогайте коробку передач!).

Снимите нижнюю крышку автоматической коробки передач.

Полностью снимите универсальный шарнир, снимите только переднюю часть с фланца ПК и отложите его в сторону.

Откручиваем среднюю часть глушителя с обеих сторон.

Место установки устройства.

Разверните траверсу с тела и подушки, ее можно снять как вместе, так и по отдельности.

Откручиваем подушку и опускаем блок.

замена мягкая коробка раздаточные материалы

Замена набивной коробки правильное оправдание фронт коробка передач. При разборке внутреннее кольцо сломалось.

Аккуратно перережьте монтажную ленту, и пластиковые зажимы должны быть закреплены во время сборки.

Открутите два верхних болта с головкой на «12» (удобнее, остальное проще).

Снимите все болты переноса в круге.

Осторожно снимите переднюю часть дозатора, важно не повредить масляный канал

Снимите трубку масляного канала.

Снимите болты крепления вала и снимите валы с крышки.

С помощью отвертки снимаем сальник отработанного масла, устанавливаем новый сальник.

Положите герметик и соберите все в обратном порядке.

Коробка для раздаточная коробка это один из немногих недостатков Suzuki Сильный ветер. Появление масляных следов на комбинации автоматической коробки передач и ЖК-дисплея указывает только на необходимость замены этой заправочной коробки (сальника выходного вала картера коробки передач). Как заменить руки, и для этого нужно посмотреть в этом фото-руководстве фоторепортаж о замене сальников Grand Vitara.

Suzuki Grand Vitara. Замена сальника коленвала заднего, сальников АКПП и раздаточной коробки.

Автомобиль: Suzuki Grand Vitara 2.4 2008.

Цена сервиса – в конце статьи.

Машина пришла на осмотр масляных протечек ДВС.

И при необходимости сразу выполнить ремонт.

Такие осмотры стоят 300 – 500 руб. и длятся около 30 минут.

Ставим машину в ремзону.

Снимаем защиту поддона двигателя, а там:

Результаты осмотра:

  • Течь моторного масла через задний (коренной) сальник коленвала.
  • Течь моторного масла через датчик давления масла.
  • Течь трансмиссионного масла через передний сальник раздаточной коробки.

Рекомендация – замена всех вышеперечисленных сальников и датчика давления масла.

Клиент решил ремонтироваться немедленно и мы принялись за работу.

Брюшко Витары.

Видна продольно расположенная АКПП.

Видна раздаточная коробка и карданы от неё на редуктора.

Снимаем глушитель, карданы и АКПП.

Брюшко Витары без КПП.

В центре коренной сальник.

Поменяем его и почистим окружающее пространство от грязи и масла.

Здесь уже новый коренной сальник синего цвета.

Использовали качественный сальник германской фирмы V. Reinz.

Стоимость такого сальника на момент работ была 950 руб.

Оригинал стоил в районе 2000 руб., Клиент выбрал Германию.

Снятая АКПП и раздатка.

Сейчас отделим раздатку от КПП.

Затем поменяем проблемный и все сопутствующие сальники.

АКПП с торца. Место соединения с ДВС.

В центре сальник гидромуфты.

Протечек масла через него нет – меняем для профилактики.

Отделяем раздаточную коробку от КПП.

Место соединения хорошо видно по масляным следам.

Теперь разберем её – нужный сальник меняется изнутри раздатки.

Сальники хвостовиков раздатки трогать не стали.

Они без протечек и меняются просто и не дорого.

Разобрали, помыли и заменили протёкший сальник.

Соединяем раздатку с АКПП и ставим КПП на место.

Меняем датчик давления масла.

Сборку узлов и агрегатов выполняем с требуемым моментом затяжек болтовых соединений.

После ремнота мастер тестируют машину. Убеждается, что все в порядке.

Использует одноразовые укрывочные материалы, чтобы не пачкать салон.

После тест драйва машину опять осматривают на масляные протечки.

По завершению ремонта мастер сдает заказ/наряд администратору.

Работа продолжается за компьютером.

Учитываются расходные материалы, масла, доп. работы и т. д.

Здесь заказ/наряды от другой машины. Хотелось передать атмосферу.

В итоге:

  • машина исправна, все протечки устранены;
  • время сервиса – один рабочий день двух мастеров;
  • цена сервиса – 14 900 руб. Работа – 11400 руб., запчасти + химия – 3500 руб.
  • Клиент доволен и рад.

Обращайтесь – всегда готовы помочь – 240 42 11
