Замена топливного фильтра chevrolet lacetti 2004

Пошаговая инструкция по замене

Для выполнения этапов замены не потребуется особых профессиональных знаний и навыков. Чтобы узнать, как поменять элемент и с чем будете иметь дело, можете просмотреть соответствующее видео. Итак, если вы исполнены уверенностью и настроены на успех, можно приступать.

Подготовка

  1. Сам элемент находится под днищем и установлен под передней частью бензобака, с правой стороны. Для свободного доступа к нему, необходимо снять колесо и любым удобным образом поднять заднюю правую часть авто (поместить автомобиль Шевроле Лачетти на эстакаду или смотровую яму).
  2. Необходимо сбросить давление в топливной системе питания. Для этого требуется открыть капот, найти там блок предохранителей и извлечь предохранитель топливного насоса. Он промаркирован «EF18» и имеет напряжение в 15 вольт.
  3. Заведите машину и дождитесь, пока двигатель заглохнет.


Фильтр с указанием болта хомута

Замена

На передней части бензобака расположен элемент фильтра. Отверните болт хомута.
Отсоедините заземляющий провод от корпуса элемента фильтрации и откиньте вниз пластиковую защиту.
Отсоедините съёмные муфты топливопровода от фильтрующего элемента. Их две: черная и белая

Это необходимо сделать крайне осторожно. Муфты имеют между собой различия, и потому муфтовые фиксаторы по-разному открепляются

Именно из-за этого они часто ломаются. Если же такое всё-таки произошло, то фиксаторы необходимо будет заказывать отдельно (для справки: каталожный номер белых муфт – 96434270).
Для снятия черной муфты потребуются пассатижи. Она установлена на штуцере выхода фильтра. Чтобы её снять, необходимо аккуратно сжать с обеих сторон фиксатор с более светлыми лапками.
При входе фильтра на штуцере размещена белая муфта. Таким же способом, как и с черной муфтой, необходимо освободить подвижный фиксатор. И только после этого извлекать белую муфту.
Извлеките фильтрующий элемент из кронштейна.
Настало время для установки нового элемента фильтрации топлива. Наконечники от топливных трубок требуется одевать на штуцеры до щелчка фиксатора. При установке убедитесь, чтобы входной и выходной штуцеры были подключены правильно.
Последующая сборка осуществляется в обратном порядке, по которому производилось снятие.
К концу установки следует подключить клемму к новому элементу. Установите предохранитель топливного насоса на место и заведите двигатель. Стартер необходимо прокрутить, чтобы позволить насосу накачать необходимое количество бензина.
Проверьте все соединения на герметичность и отсутствие утечек.


Фильтр с указанием чёрной и белой муфт

Полный процесс замены – снятие и установка, если всё делать правильно занимает менее часа по времени. Обычно после замены фильтрующего элемента двигатель начинает работать намного ровнее и стабильнее.

Кстати, процесс замены аналогичен для всех типов кузова автомобиля Шевроле Лачетти. Но стоит заметить, что у кузова Универсал замена производится несколько сложнее, в связи с труднодоступностью фильтрующего элемента.


Фиксатор 96434270

Как поменять

Перед тем как осуществить смену элемента, нужно знать, где находится топливный фильтр. В этом случае все зависит от производителя. ТФ может находиться:

  • в отсеке двигателя;
  • под днищем машины;
  • в одной конструкции с бензонасосом.

Процедуру замены ТФ рассмотрим на бензиновых двигателях машины Шевроле Лачетти:

В нашем случае ТФ находится под днищем транспортного средства, с правой стороны. Чтобы работать было удобнее, желательно снять колесо, а сама процедура смены должна осуществляться на смотровой яме или эстакаде.
Затем следует сбросить давление в системе. Чтобы сделать это, из блока предохранителей следует демонтировать компонент, отвечающий за функционирование бензинового насоса. После этого следует запустить мотор и подождать, пока он заглохнет.
Залезьте под днище авто и найдите тот самый ТФ. Он крепится на хомутах, поэтому винт следует выкрутить
Обратите внимание на конструкцию – к ТФ подходит проводок заземления, его следует отключить

После этого необходимо отключить муфты бензинового провода от ТФ, то есть подводящие к нему патрубки, их два
Фиксаторы необходимо осторожно открутить, чтобы они не поломались. В нашем случае при поломке компонентов их придется заменить на новые детали

Когда провод и шланги отключены, можно произвести демонтаж ТФ. Установка топливного фильтра осуществляется в последовательности, обратной снятию. Возьмите новый ТФ и осуществите его монтаж, при этом наденьте патрубки и зафиксируйте их при помощи фиксаторов. Когда фиксаторы щелкнут, это значит, что ТФ зафиксирован. Также обратите внимание на наличие стрелок, отмеченных на ТФ, они должны совпадать, то есть новый ТФ должен быть установлен в ту же сторону, что и старый.
Подключите провод, зафиксируйте сам ТФ при помощи хомутов. Не забудьте подключить предохранитель на место, затем заведите двигатель. Возможно, несколько раз придется крутануть стартер, чтобы бензонасос смог закачать нужное количество топлива для запуска мотора. Совершите контрольную поездку, после чего проверьте все соединительные места на предмет утечек.

Как можно заметить, процедура замены фильтра не так уж сложна, справиться с этим вполне реально за 20–30 минут. Чтобы реже сталкиваться с необходимостью замены ТФ, рекомендуем покупать только качественные и оригинальные запчасти, рекомендованные производителем. Иначе сроки смены элемента могут значительно сократиться. Кроме того, желательно заправлять свое транспортное средство только на АЗС, в которых вы уверены, что там продается хороший бензин. Ведь именно топливо напрямую влияет на сроки замены ТФ. » alt=»»>

Как поменять топливный фильтр на Шевроле Лачетти?

Двигатель автомобиля – самая основная и важнейшая часть любого автомобиля. Это бесспорно. И потому он нуждается в чистоте и бережном отношении. Для того, чтобы продлить эксплуатационный срок двигателя и поддерживать его в работоспособном состоянии, необходима замена топливного фильтра Шевроле Лачетти.

Разумеется, от качества топлива зависит долгосрочность и самого фильтрующего элемента. Потому рекомендуется внимательно относиться к топливу, которое вы заливаете в бак своего Шевроле Лачетти.

Все необходимое для замены

Следуя регламенту по техническому обслуживанию автомобиля, оптимальный пробег для замены топливного фильтра – 45000 км. Однако советы опытных специалистов сходятся на пробеге 15000-20000 км из-за невысокого качества топлива. Подходя к этому рубежу, стоит заранее обзавестись фильтром Шевроле и желательно оригинальным, с маркировкой GM 96335719.

Оригинальный топливный фильтр

А также необходимыми инструментами для его замены:

  • гаечный или торцевой ключ;
  • пассатижи;
  • плоские шлицевые отвертки.

Пошаговая инструкция по замене

Для выполнения этапов замены не потребуется особых профессиональных знаний и навыков. Чтобы узнать, как поменять элемент и с чем будете иметь дело, можете просмотреть соответствующее видео. Итак, если вы исполнены уверенностью и настроены на успех, можно приступать.

Подготовка

  1. Сам элемент находится под днищем и установлен под передней частью бензобака, с правой стороны. Для свободного доступа к нему, необходимо снять колесо и любым удобным образом поднять заднюю правую часть авто (поместить автомобиль Шевроле Лачетти на эстакаду или смотровую яму).
  2. Необходимо сбросить давление в топливной системе питания. Для этого требуется открыть капот, найти там блок предохранителей и извлечь предохранитель топливного насоса. Он промаркирован «EF18» и имеет напряжение в 15 вольт.
  3. Заведите машину и дождитесь, пока двигатель заглохнет.

Фильтр с указанием болта хомута

Замена

На передней части бензобака расположен элемент фильтра. Отверните болт хомута.
Отсоедините заземляющий провод от корпуса элемента фильтрации и откиньте вниз пластиковую защиту.
Отсоедините съёмные муфты топливопровода от фильтрующего элемента. Их две: черная и белая

Это необходимо сделать крайне осторожно. Муфты имеют между собой различия, и потому муфтовые фиксаторы по-разному открепляются

Именно из-за этого они часто ломаются. Если же такое всё-таки произошло, то фиксаторы необходимо будет заказывать отдельно (для справки: каталожный номер белых муфт – 96434270).
Для снятия черной муфты потребуются пассатижи. Она установлена на штуцере выхода фильтра. Чтобы её снять, необходимо аккуратно сжать с обеих сторон фиксатор с более светлыми лапками.
При входе фильтра на штуцере размещена белая муфта. Таким же способом, как и с черной муфтой, необходимо освободить подвижный фиксатор. И только после этого извлекать белую муфту.
Извлеките фильтрующий элемент из кронштейна.
Настало время для установки нового элемента фильтрации топлива. Наконечники от топливных трубок требуется одевать на штуцеры до щелчка фиксатора. При установке убедитесь, чтобы входной и выходной штуцеры были подключены правильно.
Последующая сборка осуществляется в обратном порядке, по которому производилось снятие.
К концу установки следует подключить клемму к новому элементу. Установите предохранитель топливного насоса на место и заведите двигатель. Стартер необходимо прокрутить, чтобы позволить насосу накачать необходимое количество бензина.
Проверьте все соединения на герметичность и отсутствие утечек.

Фильтр с указанием чёрной и белой муфт

Полный процесс замены – снятие и установка, если всё делать правильно занимает менее часа по времени. Обычно после замены фильтрующего элемента двигатель начинает работать намного ровнее и стабильнее.

Кстати, процесс замены аналогичен для всех типов кузова автомобиля Шевроле Лачетти. Но стоит заметить, что у кузова Универсал замена производится несколько сложнее, в связи с труднодоступностью фильтрующего элемента.

Фиксатор 96434270

Видео « Замена топливного фильтра на Шевроле Авео »

В этом видео вы увидите иллюстрированную инструкцию по замене топливного очистителя в автомобиле Шевроле.

Если эта статья вам пригодилась или у вас есть что дополнить, а может и поправить, напишите свой отзыв.

Все о замене топливного фильтра на Chevrolet Lacetti (есть видео)

Только после того как удостоверился в безопасности, можно смело приступать к замене фильтра.

замена сетки бензонасоса Chevrolet Lacetti

Приступайте к осуществлению сборки, она осуществляется в обратном снятию порядке

Обратите внимание на конструкцию — к ТФ подходит проводок заземления, его следует отключить

Отсоедините заземляющий провод от корпуса элемента фильтрации и откиньте вниз пластиковую защиту.

Таким же способом, как и с черной муфтой, необходимо освободить подвижный фиксатор.

Подходя к этому рубежу, стоит заранее обзавестись фильтром Шевроле и желательно оригинальным, с маркировкой GM Оригинальный топливный фильтр А также необходимыми инструментами для его замены: Пошаговая инструкция по замене Для выполнения этапов замены не потребуется особых профессиональных знаний и навыков.

Чтобы узнать, как поменять элемент и с чем будете иметь дело, можете просмотреть соответствующее видео. Итак, если вы исполнены уверенностью и настроены на успех, можно приступать.

Подготовка Сам элемент находится под днищем и установлен под передней частью бензобака, с правой стороны. Для свободного доступа к нему, необходимо снять колесо и любым удобным образом поднять заднюю правую часть авто поместить автомобиль Шевроле Лачетти на эстакаду или смотровую яму. На самом деле элемент располагается в правой задней части автомобиля спереди бензобака.

Основные признаки плохого состояния фильтрующего элемента: Бортовой компьютер показывает повышенный расход бензина; Несвойственные рывки при разгоне и обгоне; Нестабильность работы на холостом ходу.

Алгоритм замены элементов фильтрации Чтобы провести замену фильтра нет необходимости искать свободное место на эстакаде или смотровой яме, достаточно просто домкратом поднять правую часть кузова и снять колесо. Конструктивно элемент расположен так, что его достаточно удобно монтировать и демонтировать.

После этого давление топлива в системе будет полностью аннулировано.

Инструкция по замене топливного фильтра Приготовьте свежий топливный фильтр для Шевроле Лачетти. Разместите окончания трубок подачи топлива на патрубках фильтра топлива до окончательного срабатывания фиксирующего устройства. Разместите извлеченный предохранитель насоса топливной системы и проведите контроль сделанных работ.

Если на вашем автомобиле отсутствует топливный фильтр или он установлен, но работает с не исправностью, то риск загрязнения мотора будет максимальным, а это приведет к сокращению срока службы двигателя вашего автомобиля

Выбирайте топливный фильтр очень тщательно и производите регулярную, своевременную замену такого важного элемента системы. При некачественной фильтрации ущерб, нанесенный автомобилю, может стать непоправимым

Так, на всех деталях моторной группы, которые соприкасаются с топливом, начинает быстро образовываться коррозия. А с учетом того, что работа двигателя предусматривает высокотемпературный режим, то и скорость, с которой коррозия будет активно распространяться, увеличится в несколько раз.

Признаки забитого ТФ

Кроме того, при некачественной фильтрации может произойти преждевременный износ системы впрыска топлива, может засориться топливная система, скорее всего, произойдет увеличение расхода топлива и значительно снизится мощность двигателя. Всегда помните о том, что качественное и чистое топливо, которое используется двигателем вашего автомобиля Chevrolet Lacetti, способно обеспечить ему долгий срок службы, а вам — надежное и комфортное передвижение.

Залитое в автомобиль топливо, через топливный электрический насос и пройдя очистку через топливный фильтрующий элемент, подается в систему впрыска.

Замена фильтра тонкой очистки бензина на Chevrolet Lacetti

После поступления в систему топлива туда же поступает поток воздуха, при смешивании этих двух компонентов образуется рабочая топливовоздушная смесь. Чтобы проводить замену топливного фильтра на Шевроле Лачетти необходимо знать месторасположение элемента.

Как правило, во всех автомобилях данной марки, элемент фильтра топлива находится под задним правым колесом. Алгоритм замены Итак, рассмотрим последовательность действий направленных на замену топливного фильтрующего элемента: Чтобы не снимать клемму-минус можно вынуть предохранитель Ef18 15 А , который отвечает за топливный насос.

Замена топливного фильтра на Лачетти

В теории замена топливного фильтра на Лачетти не представляет сложности, но на практике всё немного сложнее. Вот фотоотчёт о замене топливного фильтра на Лачетти.

Согласно требованиям ТО, топливный фильтр на Шевроле Лачетти необходимо менять не реже чем каждые 45 тыс.км

Но принимая во внимание качество нашего бензина, замену фильтра лучше проводить чаще. Процедура в теории довольно проста, но требует наличия смотровой ямы или эстакады, так как топливный фильтр установлен под днищем автомобиля рядом с топливным баком

Но на практике у меня оказалось всё не так просто, как описывается в «мурзилках» и на большинстве сайтов. Извиняюсь за качество фотографий, так как у фотоаппарата сел аккумулятор, было пасмурно и пока возился с заржавевшими болтами – наступил нежданно вечер и совсем потемнело. В общем, как всегда – просто ничего не бывает.

Замена топливного фильтра на Лачетти своими руками

Итак, Лачетти — замена топливного фильтра:

1.Сбрасываем давление в топливопроводе. Выполнять данную операцию необходимо всегда при подготовке к ремонту элементов подачи топлива.

— Извлекаем предохранитель Еf 18 из блока предохранителей,

Блок предохранителей и реле, установленный в моторном отсеке

Нажимаем защелку и открываем крышку блока предохранителей Лачетти

Нажимаем защелку и открываем крышку блока предохранителей Лачетти

Извлекаем пинцет для демонтажа предохранителей

Извлекаем пинцет для демонтажа предохранителей

Находим предохранитель, отвечающий за цепь топливного насоса Лачетти…

Предохранитель, отвечающий за цепь топливного насоса Лачетти

…и извлекаем его

— Запускаем двигатель и ждем его остановки из-за выработки топлива, — После остановки двигателя, включаем стартер на 10 секунд, — Устанавливаем предохранитель на место.

2.Как везде описано: «Торцовым ключом на 10 мм выворачиваем болт крепления защиты топливного фильтра Лачетти». И тут начались «танцы с бубном» Во-первых, ключ нужен на 8мм, а во-вторых этот болт никак не хотел выкручиваться – заржавел «мёртво».

Болт крепления защиты топливного фильтра Лачетти.

Долгие манипуляции ни к чему не привели, поэтому пришлось откручивать другие два болта, которые крепят всю эту конструкцию к кузову, и снимать топливный фильтр Лачетти в сборе с защитой и хомутом. Там нужен ключ на 10мм, желательно накидной. Потом в удобных условиях и при помощи нестандартного оборудования))) тот нехороший болт удалось открутить и заменить его новым 3. Как отсоединить трубопроводы от топливного фильтра Лачетти С двух сторон способы крепления разные! Главное не спешите, а внимательно присмотритесь, там интуитивно понятно, что и как. На входе фильтра необходимо нажать на пластиковый фиксатор и стянуть топливный трубопровод со штуцера фильтра.

Пластиковый фиксатор топливного фильтра

Совет: Если вдруг Вы сломаете пластиковый фиксатор, его без проблем можно заменить пластиковым хомутом-стяжкой.

К слову, этот пластиковый фиксатор довольно не дешёвая вещь. За кусочек этой пластмассы у нас требуют 50 грн.

А на выходе фильтра необходимо просто сжать вот эти защелки…

…и стянуть трубопровод со штуцера фильтра.

Примечание: Будьте осторожны, в фильтре находится довольно много бензина!

Также обратите внимание, что при монтаже пришлось снять с нового фильтра со входящего штуцера пластмассовую защелку. С магазина защёлки имеются на обоих штуцерах, а оказалось, что защелка нужна только на выходящем штуцере

Такая оказалась конструкция.

Топливный фильтр снят с Лачетти

Топливный фильтр снят с Лачетти

Теперь снимаем защитный чехол, вынимаем из хомута старый фильтр и вставляем новый. Затягиваем хомут, не забыв вставить проводок.

Обратите внимание, что входной штуцер фильтра (подача топлива от топливного бака), обозначен надписью «IN» па корпусе топливного фильтра. Входной штуцер фильтра Лачетти

Входной штуцер фильтра Лачетти

Подключаем трубопроводы и закручиваем два болта крепления к кузову.

Не спешите покидать эстакаду. Дайте двигателю немного поработать, а потом проверьте все места соединений на герметичность.

Топливный фильтр для Лачетти 1.4, 1.6 и 1.8

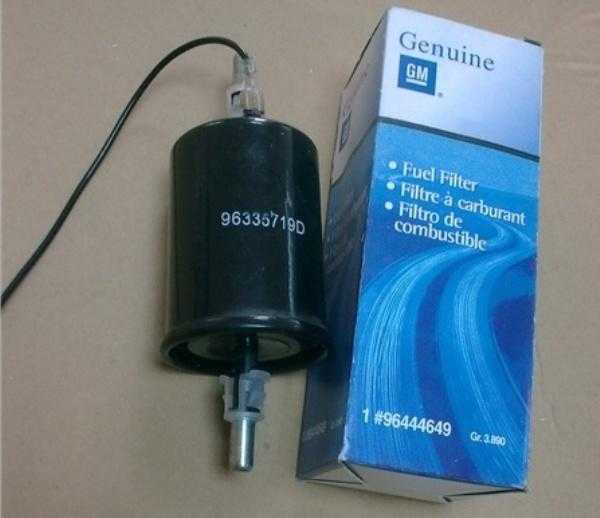

Оригинальный топливный фильтр GM 96335719 для Шевроле Лачетти 1.4, 1.6 и 1.8 находится отдельно от топливного модуля насоса и фильтра-сетки. Изготовлен в виде цельнометаллического цилиндра с двумя трубками по краям. Отзывы о детали в основной массе позитивные. Оснащен качественным фильтрующим элементом, который исключает разрывы и хорошо справляется с очисткой топлива.

Кроме оригинального с завода ко всем Лачетти подходит топливный фильтр от: Опеля — 25313359, Daewoo Lanos — 25121074, Шевроле Авео — 96537170 и от ВАЗ Вида — 96444649. Поставляться данные запчасти, как правило, могут от 2-х производителей Daewoo Motors или General Motors. Разницы между ними практически нет, они взаимозаменяемы. При ограниченном бюджете, зная с чего подходит аналогичный хороший оригинал, можно купить такой самый fuel filter, только несколько дешевле.

Не менее интересное замечание, что для Chevrolet Lacetti есть малоизвестный фильтр топлива — 19347466, цена — 290 руб. Отличие от других genuine GM — производитель AC DELCO (Британия), который является производственным отделением General Motors. В каталогах производителя имеет такой же номер, как и в каталоге GM — AC DELCO 19347466, цена — 270 руб.

Следует также отметить, что наиболее популярный среди водителей Лачетти аналог топливного фильтра — ST 342, производства SCT (Германия) имеет немного меньший диаметр впускной/выпускной трубки (диаметр самого отверстия такой же, как и у оригинала). В месте соединение с топливопроводами немного болтается, хотя протеканий автовладельцами обнаружено не было.

Фильтр грубой очистки топлива

При замене основного фильтра топлива, обычно также попутно меняют и фильтр-сетку (грубой очистки топлива). Отдельно оригинальная оригинальная запчасть не продается, а поставляется только в комплекте с топливным насосом. Поэтому можно использовать наиболее популярный аналог — Filter Master CT10. Цена — 90 руб. По качеству исполнения и очистки топлива она не уступает оригиналу. Также можно установить сетку от автомобиля ВАЗ 2110 — Fortech FPT-05. Средняя цена — 130 руб. Для установки в модуль нужно сделать небольшой подгиб. Несмотря на это корпус плотно закрывается.

Где находится топливный фильтр Лачетти

Для замены фильтра нужно детально понять точное расположение. Поэтому подробно опишем место где находятся фильтра в Lacetti. Основной фильтр тонкой очистки топлива находится возле правого заднего колеса, в днище автомобиля. Фильтр-сетка расположена непосредственно в самом топливном модуле, погруженном в бак. Крепится на топливный насос. Как показывает практика, засоряется она намного быстрее, чем основной фильтр. Поэтому на промежуточном ТО желательно ее промыть при помощи ацетона либо же Carb Cleanerа.

Как поменять

Перед тем как осуществить смену элемента, нужно знать, где находится топливный фильтр. В этом случае все зависит от производителя. ТФ может находиться:

  • в отсеке двигателя;
  • под днищем машины;
  • в одной конструкции с бензонасосом.

Процедуру замены ТФ рассмотрим на бензиновых двигателях машины Шевроле Лачетти:

В нашем случае ТФ находится под днищем транспортного средства, с правой стороны. Чтобы работать было удобнее, желательно снять колесо, а сама процедура смены должна осуществляться на смотровой яме или эстакаде.
Затем следует сбросить давление в системе. Чтобы сделать это, из блока предохранителей следует демонтировать компонент, отвечающий за функционирование бензинового насоса. После этого следует запустить мотор и подождать, пока он заглохнет.
Залезьте под днище авто и найдите тот самый ТФ. Он крепится на хомутах, поэтому винт следует выкрутить
Обратите внимание на конструкцию – к ТФ подходит проводок заземления, его следует отключить.

После этого необходимо отключить муфты бензинового провода от ТФ, то есть подводящие к нему патрубки, их два

Фиксаторы необходимо осторожно открутить, чтобы они не поломались
В нашем случае при поломке компонентов их придется заменить на новые детали.

Когда провод и шланги отключены, можно произвести демонтаж ТФ. Установка топливного фильтра осуществляется в последовательности, обратной снятию

Возьмите новый ТФ и осуществите его монтаж, при этом наденьте патрубки и зафиксируйте их при помощи фиксаторов. Когда фиксаторы щелкнут, это значит, что ТФ зафиксирован. Также обратите внимание на наличие стрелок, отмеченных на ТФ, они должны совпадать, то есть новый ТФ должен быть установлен в ту же сторону, что и старый.
Подключите провод, зафиксируйте сам ТФ при помощи хомутов. Не забудьте подключить предохранитель на место, затем заведите двигатель. Возможно, несколько раз придется крутануть стартер, чтобы бензонасос смог закачать нужное количество топлива для запуска мотора. Совершите контрольную поездку, после чего проверьте все соединительные места на предмет утечек.

Как можно заметить, процедура замены фильтра не так уж сложна, справиться с этим вполне реально за 20–30 минут. Чтобы реже сталкиваться с необходимостью замены ТФ, рекомендуем покупать только качественные и оригинальные запчасти, рекомендованные производителем. Иначе сроки смены элемента могут значительно сократиться. Кроме того, желательно заправлять свое транспортное средство только на АЗС, в которых вы уверены, что там продается хороший бензин. Ведь именно топливо напрямую влияет на сроки замены ТФ.
