Подсветка Лачетти. Рассмотрим в этой статье устройство, проверку, ремонт и замену ламп подсветки органов управления Лачетти. А именно:

  • подсветка блока управления климатической установкой Шевроле Лачетти
  • подсветка корректора фар Шевроле Лачетти
  • подсветка регулировки яркости Шевроле Лачетти
  • подсветка кнопки аварийной сигнализации Шевроле Лачетти
  • подсветка перчаточного ящика (бардачок)

Какие лампы применяются в Шевроле Лачетти хэтчбек можно прочитать в этой статье. А какие предохранители защищают эти цепи написано вот здесь

В подсветке органов управления Лачетти установлено семь ламп, включая подсветку перчаточного ящика. Три в блоке управления климатической установкой ( в народе блок кондиционера или блок печки) и по одной в корректоре фар, регулировке яркости подсветки приборов, в кнопке аварийной сигнализации и подсветке пепельницы.

Была у меня такая ситуация, что перестала работать вся подсветка Лачетти органов управления, кроме подсветки кнопки аварийной сигнализации и бардачка Я уж было подумал, что проблемы с проводкой, потому что, чтобы перегорели сразу пять ламп (подсветку пепельницы я не считаю, так как ей не пользуюсь никогда), как-то выглядит фантастически. Но, как оказалось, бывает и такое. Просто летом ездил с включенным освещением только в светлое время суток и не обращал внимания, что четыре лампы друг за другом благополучно перегорели, а пятая вообще отвалилась. Осенью, когда световой день уменьшился, стало заметным, что подсветка Лачетти отсутствует.

Лачетти установка дополнительного плафона

Это профильный подфорум. Флуд строго запрещен!

Уважаемый Мастер

Группа: Действительные члены клуба Сообщений: 1 415 Регистрация: 13.8.2005 Из: Киев Реальное имя: Саша

Мой автомобиль:Caliber + SantaFe

Как известно, комплектация SE наших лачиков грешит отсутствием штурманского плафона. Устраняется этот баг достаточно быстро. На Кольцевой был заказа плафон за 67 грн. — в течении месяца приехал (РИС.1).Необходимые инструменты: острый нож, карандаш, ножницы, лист плотного картона, плоская и крестовая отвертка, шило, провод двухжильный 1 м., трубка термоусадочная 5мм, тонкая проволока 1 м., зажигалкаУстановка: (желательно отключить клему аккумулятора перед установкой — подробного описания этой процедуры по известным причинам не привожу )1) Из плотного картона вырезаем шаблон (точный чертеж выложу на днях) (РИС.2). Проверяем его на плафоне (РИС.3)2) Центрируем шаблон на потолке и обрисовываем по внутреннему краю карандашом.3) Острым ножом аккуратно(!) вырезаем в потолке (РИС.4)5) Делаем две насечки на внутренней (плотной) стороне потолка, мягкую обшивку можно не прорезать. (РИС.5)6) Снимаем центральный плафон: плоской отверткой поддеваем стекло, откручиваем два болта, отсоединяем разъем. 7) С помощью тонкой проволоки заводим под потолок провод. Подсоединяем к проводам центрального плафона: (Схема.А) зачищаем красный(+12) (и черный(земля)) провода примерно на 5-7мм (не разрезая их), надеваем на новый провод (на схеме — синий) термоусадку, прикручиваем к оголенной части красного провода, загибаем красный провод, надеваем термоусадку (зеленая) на соединение и зажигалкой ее обжигаем ее9) Устанавливаем центральный плафон назад.10) Подсоединяем провода к штурманскому плафону: Вытаскиваем из разьема ламели (поддеть шилом или тонкой отверткой пластиковые защелки изнутри разъема), надеваем на новые провода термоусадку (на рисунке — желтая), накручиваем на ламели, заводим термоусадку, обжигаем. (РИС.6)11)Вставляем плафон на место, прикручиваем двумя саморезами (примерный размер: 20х4 — подобрать аналогичные креплению центрального плафона) (РИС.7)12)Устанавливаем стекло. Проверяем работу (если снимали клему — поставить ее назад). (РИС.

Сообщение отредактировал lexx — 30.5.2008, 11:06

источник

Как снять плафон лачетти

Chevrolet Lacetti Замена лампы плафона освещения салона

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

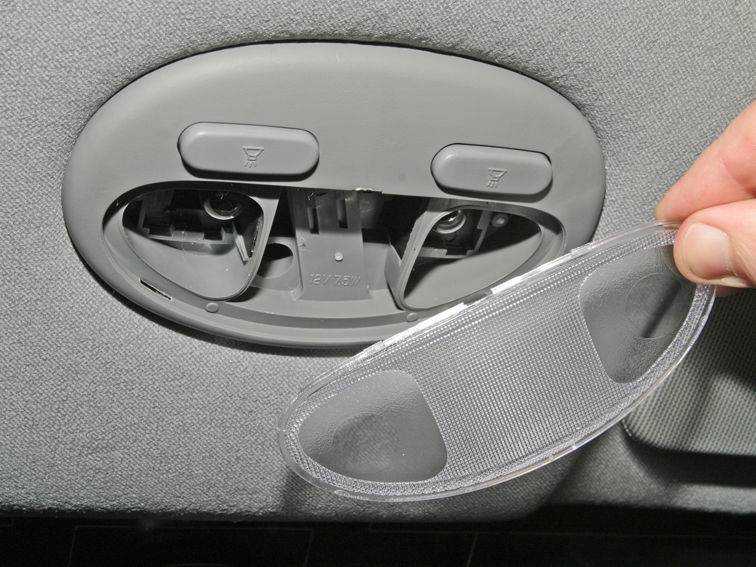

Отверткой поддеваем рассеиватель плафона

и снимаем рассеиватель.

Вынимаем лампу освещения салона… …и заменяем ее новой лампой C10W. Если необходимо снять плафон, крестообразной отверткой отворачиваем саморез крепления плафона (показан на фото стрелкой).

  1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
  2. Снять винт и выключатель в дверной раме.
  3. Отсоединить электрический разъем.
  1. Подсоединить электрический разъем.

Установить выключатель в дверной раме с помощью винта.

  1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
  2. Поддеть линзы центрального плафона освещения салона, вставив отвертку в углубление по краю линз.
  3. Снять винты и корпус центрального плафона освещения салона с обивки потолка салона.
  4. Отсоединить электрический разъем.
  5. Снять лампу.
  1. Установить новую лампу.
  2. Подсоединить электрический разъем.

Установить корпус центрального плафона освещения салона в обивку потолка салона с помощью винтов.
Надеть линзы центрального плафона освещения салона на корпус.

Chevrolet Lacetti 5D Серебрянка › Бортжурнал › Ремонт подсветки пепельницы + установка доп.прикуривателя в штатное место

Решил объединить две темы, так как все делал заодно. Для начала начну с подсветки пепельницы. Давно читал, что она должна быть, но у меня ничего не подсвечивалось. Думал, что и не должно. И вот поглядев драйв, данная тема снова забралась в голову, почему же не горит. Спросил у ребят с драйва, сказали проверь. Полез — вытащил пепельницу, убрал вкладыш, снял обажур — лампа на месте, но не горит, ну я и потянул за провод и в итоге он оказался у меня в руке.

В общем, как оказалось — он давно переломался, до меня ездил курящий человек, видимо и переломился провод еще тогда. Решено было вернуть подсветку. Но для этого надо снять панель с блоком обогрева + магнитолу. Сказано – сделано. Заранее купил диод — t5 1 SMD 5050.

Снял панель, магнитолу и защитную крышку на пепельницей — в итоге получаем вот такой вид.

Для того чтобы снять проводку, надо с прикуривателя снять фишку — не рвите, там защелка, нажимаем на нее и все снимается. И на корпусе пепельницы сзади снимаем держатель разъема.Для восстановления работы подсветки, а так же подключения доп. розетки купил — силиконовый кабель, чтобы гнулся в мороз.

После манипуляций получил такую картину.Новые провода на подсветку пепельницы + параллель на доп. розетку (от основного прикуривателя, врезался в проводку). Провод на пепельницу обклеил антискрипом. Провод на доп. розетку убрал в гофру, на концах припаял разъемы мама.Проверил работу подсветки, все работает.

Светит очень приятно, в пепельнице храню монеты 5-ти и 10-ти рублевые.

Далее переходим к установке доп.розетки. Так как проводка уже готова, остается только все установить

Чтобы установить ее в штатное место, я делал следующим образом.1. Открутил бокс с подлокотником, подал его назад сантиметров на 5.2. Затем открутил 4 самореза держащие консоль — 2 около ног водителя и пассажира и 2 которые закрываются консолью с подлокотником ( лучше иметье короткую отвертку крестовую).3. Снял кожух с рычага МКПП.4. Приподнять консоль ( в моем случае — я ее снял).

источник

Chevrolet Lacetti SW *** NUBIRA LUX *** › Бортжурнал › C95 / TCO — 96615319 — Вежливый свет Lacetti (часть 1) — Салонный плафон, проводка, схемы

Сам себя не пойму — есть уже давно купленные запчасти для более нужных и основательных переделок, но я трачу своё время на всякие мелочи небольшие покемоны артефакты…

1. Салонный плафон с функцией «Вежливый свет» 96615319Деталь имеет маркировку NB, код опции &C95 или &TCO, расшифровка кода опции — LAMP DOME, CENTER, DELUXE

Сподвигли меня на новую заморочку кроме прочих записи Александра Klopyra «Вежливый свет в оригинальном исполнении» и Ram-Hemi «Штатный вежливый свет и подсветка замка зажигания».Плафон был куплен у себя в городе всего за 300руб (когда разборщику объяснил различия плафонов с маркировкой ND (обычный) и NB (вежливый), по его глазам было видно, что он лоханулся и продал слишком дёшево).

2. Проводка салона под вежливый свет

Но подключить новый плафон к бортовой сети с обычным плафоном не получится — совершенно другой разъём с 5 контактами (на обычном 3).По сути в проводке крыши под обычный плафон не хватает всего двух проводов — до разъёма С204, которые идут дальше к контактам №42 и №73 разъёма С202. Но хитрый разъём плафона найти всё равно не получится.Саше Клопяре и Ram-Hemi повезло — оба они смогли найти родную проводку салона, артикул никто из них не указал.Отступление — если хотите нормально самостоятельно подбирать артикулы и заменители оригинальных запасных частей — учитесь работать в каталоге CHEVROLET EUROPE EPC Но благодаря записи Ram-Hemi по буквенной маркировке 7С я вычислил один из номеров нужной салонной проводки — 96613947 7C от седана. Посмотреть вживую на неё можно у Олега Legazoid в записи Комплект датчика дождя. Совершенно верно, эта же проводка используется и для подключения датчика дождя!Деталь имеет маркировку , код опции &C24, расшифровка кода опции — WIPER RAIN SENSING. Другими словами, проводка салона с машины с заводским датчиком дождя гарантированно содержит эти два нужных провода и разъём. Номеров этих проводок за все годы достаточно много, в основном диапазон цен 2500-6000руб.Так как мне заводской датчик дождя не нужен (скоро будет запись об установке датчика ДДА из Тольятти), я наложил фильтр только по параметру опции &TCO, и вышел лишь один номер — 96551392 7A, ставится на седан, артикул существует с 2003 года, однако только в 2012 году она была промаркирована как &TCO.Стоит эта проводка всего 200руб! Я забрал единственную в России через Автодок.

А так как эта проводка от седана, значит нет линии на антенну радио на лобовое стекло, и нет линии питания плафона багажника. Значит будем выпутывать из неё только нужные два провода. Вытаскивал пины с матами, в работе помог тонко заточенный стальной пинцет.

3. Электрическая схема и подключениеСтандартная электрическая схема приведена даже в букваре. Однако, я только недавно узнал, что эта схема неполная. На схеме отображены лишь четыре провода плафона, а загадочный зеленый провод не указан. А товарищ Руслан RusLanCk взял да выяснил на забугорном форуме Suzuki Forenza-Reno!

В разрез этого зеленого провода как раз и подключается кольцо подсветки замка зажигания. Так же в эту тему внёс лепту и Олег Legazoid — Скрытые возможности центрального плафона. Про кольцо и про кожух будет во второй части.

Новая проводка подключается к разъёму С204, находится он за блоком предохранителей салона, к нему подходят все нужные провода!

Можете попытаться добавить провода не вынимая разъём изнутри торпеды (у меня не получилось, мало место для рук). А можете вытащить разъём из торпеды (проводку держит одна клипса чуть выше разъёма).

Скажу честно — ждал большего… Я то думал, что свет будет плавно гаситься в течение 7 секунд, а от просто резко отключается через 7 секунд… Может кто подскажет как сделать именно плавное гашение света без потери функции резкого отключения при повороте ключа?

Продолжение следует. Будет установка кольца подсветки, его правильное подключение и тот самый кожух от кольцо (если успеет) или доработка родного стандартного.

источник

Руководства и советы по ремонту автомобилей Шевроле

Руководство по установке плафона Chevrolet Lacetti

Основной задачей поставлено- сделать комплектацию на лачетти не ниже чем SX. И именно она подразумевает наличие штурманского плафона. К приближению к SX комплектации уже проделано: 1) Установка ПТФ 2) Установка Очёчника 3) Установка бокса под сидение 4) Установлен подлокотник Плафон (к.н. 96615323). в комплекте стандартные лампы 5w.

Первым делом сделал ответную фишку, провода от которой пойдут провода к центральному плафону. Фишку сделал из 2ух клем (мам) 2мм. между ними вставил диэлектрик и замотал изолентой ( на время установки приизолировал к основной фишке плафона).

Бежим в салон. На потолке есть углубления под плафон. Берём канцелярский нож и беспощадно режем, при этом отступая от краёв овала приблизительно сантиметр ( лучше потом ещё подрезать, если плафон не влезет). При этом нужно соблюдать аккуратность, т.к в правом углу проходит проводка.

Всё делал без откручивания козырьков и потолочной обшивки. Потом снимаем центральный плафон (2 самореза). Именно от него мы запитаемся. Провод под обшивкой протянул металлическим прутком.

На фишке плафона 3и провода: чёрный-масса, рыжий- постоянный плюс, сиреневый- плюс при открытой двери. Прицепился к постоянному плюсу.

Массу не стал тянуть, а прикрутил под плафон. Там как раз три отверстия (2а для крепления плафона и одно свободное.) Без подготовки фишки на всё ушло минут 30. Втыкаем диоды и радуемся результатом.

Под шумок ставим довесок на заднюю буксировочную проушину Предварительно заантикорив там всё)

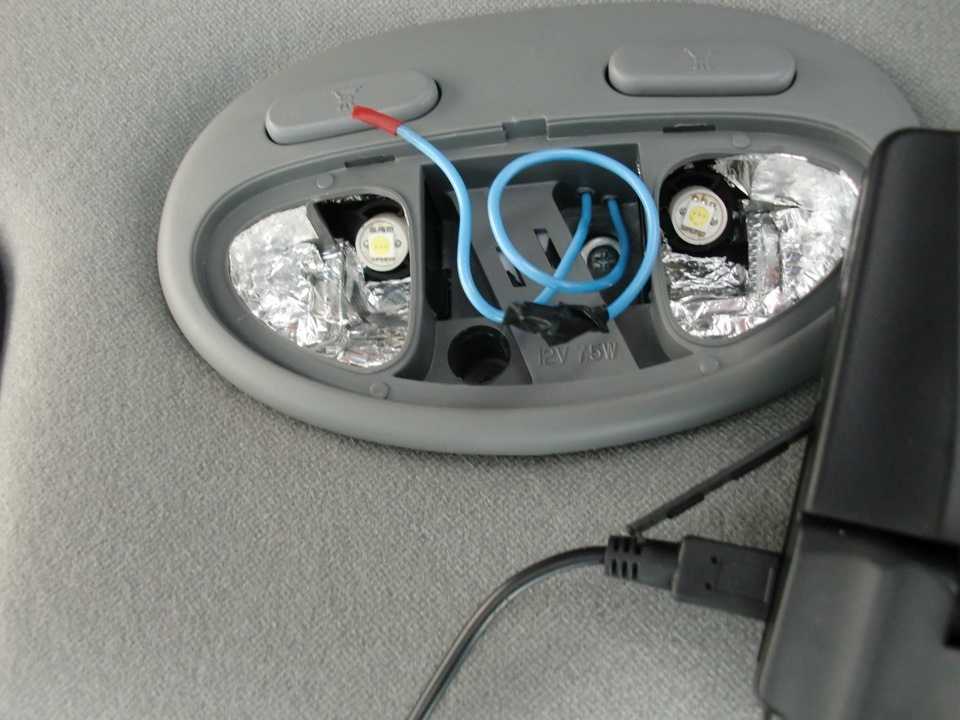

Дело было вечером, делать было нечего! Посмотрел на форуме лачеводов, как некоторые товарищи ставят в плафон амперметры и в редких случаях термометры. Долго не думал, решил тоже поставить что-то подобное! Амперметр мне не к чему. Взял термометр. Многие берут вот тут. В моём случае взял аналоговый на Митинском радио рынке! Снял плафон, но сразу не приступил к установке. Решил увеличить освещаемость самого плафона от стандартной лампы. Традиционно колхоз рулит. Разобрал плафон и заклеил чёрные места фольгой.

Эффект долго не заставил себя ждать. Ещё из физики мы помним: «Угол падения α равен углу отражения β.» Собственно в этом убедились на практике. На штатных лампах это видно невооруженным глазом. Слева соответственно «фольгированый» плафон.

переустановил новые диоды и заклеил второй плафон.

Далее перешол к «торжественной» части- термометр. Для его установки проделал 2а отверстия (+ и -), а сам датчик пропустил через штатные прорези.

Переместился в салон и закрепил плафон.

в инструкции датчик рекомендуется заизолировать от влажности (если ставить на улице).

Я не стал этого делать, т.к его протянул вровень по проводу парктроника и вывел в уплотнительное кольцо багажника (туда же куда выводил датчики парктроника). Тем самым показания градусника будут наиболее точными. В процессе всех метаморфоз плафона, мы имеем лучшую освещённость. Внешний термометр. И в паре с сигнализацией, ещё и внутренний термометр.

источник

Для переднего плафона индивидуального освещения

В этот плафон устанавливаются не совсем обычные по мощности лампы 12v W7.5W Toshiba либо корейских фирм. Цоколь у лампы точно такой же как у W5W, разница лишь в мощности ламп. Если не получится найти лампу W7.5W можно установить лампы W5W или светодиодные аналоги.

  • PHILIPS 12V/W5W 78143 от 30 руб штука
  • PHILIPS 12V/W5W LONGLIFE ECO VISION P-12961LLECOCP от 45 руб шт (увеличенный ресурс)
  • BOSCH 12V/W5W Pure Light 1987302206 от 30 руб шт
  • OSRAM 12V/W5W 2825 от 25 руб

Светодиодные аналоги

  • PHILIPS W5W белая 5500K 127916000KB2 цена от 400 руб за комплект
  • Маяк 12T10-W5SMD от 90 руб за шт
  • Маяк 12T10-W/6SMD от 95 руб шт
  • Xenite 12V 5 бесцок. 9 диодов SMD белая 5000K +50% от 350 руб комплект

Вместо обычных ламп накаливая, в плафон индивидуального освещения советуем установить светодиодные лампы. Их срок службы намного дольше обычных, они меньше нагреваются и светят ярче

При выборе диодов обратите внимание на качество, лучше переплатить и взять дороже, чем сэкономить и приобрести некачественные
