Лифт подвески шевроле нива: правила, способы и пошаговая инструкция « newniva.ru

Правила лифтинга

Увеличение клиренса — трудоемкая процедура. Она требует специальных навыков и инструмента. Поэтому лифтинг, как правило, выполняется на СТО. Однако при наличии умений можно установить лифт-комплект своими руками

При этом необходимо уделить внимание следующим моментам:

  • Лифтинг требует комплексного подхода. Одновременно с увеличением клиренса нужно менять амортизаторы и реактивные тяги. Иначе лифт подвески сделает машину непригодной к эксплуатации.
  • Справа в задней части кузова находится бензобак с трубками вентиляции. Это нужно учитывать, если кроме лифтинга вы решите увеличить колесные арки.
  • При сильном изменении клиренса следует установить удлиненный тормозной шланг и отрегулировать отбойники. Также придется перенастроить работу регулятора давления в заднем тормозном контуре.

Установка колес с большим внешним радиусом. В этом случае мастера сталкиваются с ограничением — слишком большие шины не помещаются в колесные арки. Приходится расширять их или выносить колесо за пределы авто, устанавливая удлиненные ступицы.

Монтаж проставок. Данный метод позволяет слегка приподнять кузов и не требует больших трудозатрат.

Установка колесных редукторов на заднюю ось. Эти детали позволяют опустить ступицы вниз и увеличить расстояние от моста до земли.

Смещение вниз передней балки. Для этого придется приварить специальные крепления на лонжероны и установить удлиненные рычаги.

Установка удлиненных пружин и проставок под шаровые опоры. Простой и недорогой способ сильно увеличить клиренс.

Виды проставок

Выпускаются различные виды:

  • Бывают которые устанавливаются между чашкой кузова и опорной пружины, и применяют их, например, где имеется подвеска Макферсон, когда во время поворота помимо стойки происходит поворот амортизатора.
  • Самыми простыми по своей конструкции и способу установки являются межвитковые, и устанавливаются как назад, так и вперед. Они делают изделия довольно упругим, но при этом клиренс у авто остается прежним.
  • Самым распространённым вариантом является проставка которая устанавливается между чашей кузова и пружиной, благодаря чему увеличивается дорожный просвет, и подвеска становится более жесткой.

Они бывают также:

  • Усиленные, они имеют высокую конструкцию, за счет чего происходит значительное увеличение клиренса на Ниве Шевроле, и их очень часто устанавливают на заднюю часть внедорожника
  • Штатные, незначительно увеличивают дорожный просвет

Установка готового комплекта для лифтовки НИВЫ 21212

Для понимания процесса рассмотрим геометрию работы подвески на внедорожниках НИВА (передняя ось). Чертежи наглядно демонстрируют положение элементов относительно друг друга. Если организовать лифт только увеличением длины пружины — радиус ее изгиба уменьшается, появляются боковые нагрузки на крепления рычагов. Для компенсации этого побочного эффекта используются проставки: под чашку пружины и шаровую опору.

Стандартный вариант показывает, что полуось (ШРУС) располагается фактически параллельно земле. Проставка устанавливается между пружиной и рычагом. Радиус искривления упругого элемента небольшой, сохраняется мягкость подвески. Крепление надежное, люфт исключен. Недостаток — дополнительный элемент добавляет не подрессоренные массы (для уменьшения веса можно применить детали из алюминия). Проставка установлена между чашкой и пружиной. Не подрессоренные массы отсутствуют, радиус искривления упругого элемента еще меньше, чем в предыдущем варианте. Недостаток — крепление дополнительного элемента не такое надежное.

Во всех случаях, лифт меняет положение полуоси. Нагрузка на триподы (карданы) увеличивается. При опускании подвески, уменьшается ход верхнего рычага до отбойника. Для восстановления геометрии устанавливается проставка под крепление верхней шаровой опоры. Заводские комплекты разработаны с учетом всех нюансов конструкции передней оси и заднего моста.

В наборе предусмотрено:

  • Чертежи для правильного монтажа Проставки Удлиненные амортизаторы Новые продольные рычаги для моста Удлиненная тяга «панара» Новые чаши и пружины

Процесс замены: Для установки лифт комплекта достаточно гаража с ямой, и стандартного набора ремонтного инструмента. Те, кто самостоятельно обслуживают ЛАДУ 21214, знают, о чем речь. Подготовка передней оси описана в разделе бюджетного лифта НИВЫ. Только при монтаже комплекта, поворотный кулак снимается полностью. Если вам удастся зафиксировать его, не снимая ШРУС – хорошо. Обычно он полностью отделяется от подвески. Далее демонтируем нижнюю чашку пружины и устанавливаем под нее три кольцевые проставки. На этом рычаге больше никаких доработок. Сверху на упругий элемент устанавливается увеличенное опорное кольцо. Для компенсации расхождения рычагов, под креплением верхней шаровой монтируем проставку. Поскольку все детали из одного набора, размеры синхронизированы. Этот элемент самый ответственный. Если «поплывет» геометрия – ход передней подвески нарушится. Для точной настройки высоты, монолитную проставку верхней шаровой можно заменить наборными шайбами. Подбирая количество, вы регулируете параметры передней оси, как на раллийном болиде. Если в наборе предлагаются новые амортизаторы – их следует установить. На штатных, может не хватить хода отбоя, и ваша 21212 будет козлить на ухабах. Задний мост снимается полностью, особенно если будут привариваться новые опорные чаши под пружины. Проушины для рычагов остаются штатные, удлиненные детали из комплекта имеют стандартные крепления. В зависимости от размеров лифта передней оси, вы можете ограничиться поднятыми чашками, или добавить проставки для пружин. Тягу «панара» лучше выбрать настраиваемую. Вы сможете регулировать ее длину при изменении высоты клиренса.

Для понимания процесса в динамике, вы можете посмотреть видео самостоятельного лифта НИВЫ:

Что потребуется для работы?

Для того, чтобы несколько увеличить дорожный просвет, желательно использовать заводской лифт — комплект для Нивы-2121, продающийся как в фирменных магазинах, так и на авторынках. С помощью прилагаемой инструкции осуществить желаемый тюнинг можно будет всего лишь за 1 день. Однако здесь есть один существенный недостаток: лифт подвески производится ровно настолько, насколько того счел нужным производитель.

При этом, если есть острая необходимость подогнать автомобиль под конкретные нужды или специфику дороги, изготовить лифт комплект на Ниву можно и своими силами.

Достаточно лишь подготовить следующий комплект инструментов:

  • задние и передние пружины (лучше всего на Шевроле Нива становятся детали длиной 31,5 см и толщиной 1,57 см, однако эти параметры вполне могут быть изменены согласно требованиям владельца);
  • резиновые проставки под пружины со специальными металлическими чашками;
  • амортизаторы;
  • проставки под верхнюю шаровую опору (не продаются в магазинах, поэтому могут быть изготовлены только на заказ);
  • кронштейны под задние амортизаторы;
  • шайбы под чашку Нива-21214 укрупненного типа с внутренним диаметром в 1 см, а внешним — 3 см;
  • домкрат;
  • доски;
  • стяжки для пружин.

Кроме того, в процессе работы обязательно нужно обращаться к схеме (рис. 1).

А еще интересно: Лифт Нивы 2121 своими руками: чертежи, размеры

И, если все тонкости технической начинки 2131, равно как и 2121 согласованы и упорядочены, можно сразу же приступать к работе. Всего несколько часов кропотливых трудов, и тюнинг Нивы будет завершен.

Смена верхнего рычага Chevrolet Niva

Выполняя реставрацию подвески спереди Chevrolet Niva возникает надобность смены шарнира. Выполнить замещение узла можно при помощи комплекта приборов: ключи «No 22», «No13», ключ баллонный, домкрат, молоток, щетка по металлу, лопатка для монтажа.

Открутите крепежный винт шарнирного пальца. При наличии ситуации прокручивания пальца прижмите рычаг к низу монтировкой. Для удобства уприте инструмент в завиток позади пружины. Прокручивание пальца указывает на неплотное насаживание конуса, а может быть сильное истирание детали.

Вытяните кронштейн шланга тормоза, закрепите съемник шарниров шаровой. Приступайте к выпрессовыванию пальца из расположения кулака поворота. Отвинтите крепеж, соединяющий рычаг и шарнир, разъедините их. Собирание шаровой внизу осуществляйте в очередности возвратной данной.

Комплект инструментов:

  • Молоток.
  • Домкрат.
  • Монтировка.
  • Щетка по металлу.
  • Баллонный ключ.
  • Набор ключей.

Отвинчиваем винт, насаженный на опорный палец, выпрессовываем сам палец из кулака поворота. Отвинчиваем крепежные элементы рычага опоры, отворачиваем кулак поворота, и вынимаем крепеж. Проводим разбор шаровой опоры Chevrolet Niva, собирайте все в последовательности возвратной данной.

Выполнить разбирание рычага сверху можно используя ключи «No22» и «No13», домкрат и баллонный ключ. Приподнимите Chevrolet Niva, удалите колесо, зафиксируйте подпорку под рычагом внизу. Теперь спустите машину и загрузите подвеску.

Обычно рычаг снизу вынимают с намерением проведения смены сайлентблоков или при выявлении недостатков, полученных механическим путем. Выполните работу посредством применения комплектации ключей, домкрата и молотка с бородком.

Первоначально проведите разбирание пружины, отвинтите крепеж оси рычага внизу. Выколотите бородком ось. Запомните место нахождения шайб регулировки. Вытяните ось одновременно удерживая рычаг. Ежели необходимо, выкрутите крепеж опорной чаши пружины.

Перед монтажом системы проведите обработку оси и втулок смазочным материалом. Выполните установку рычага в порядке возвратном данному.

Бюджетный вариант лифтинга

Надо будет изготовить или заказать определенный лифт комплект. Вам понадобятся втулки высотой 20 мм,17,8 мм,13,2 мм и 10,7 мм с наружным диаметром 30 мм, внутренним – 10,5 мм. Должно быть по 2 шт. каждого вида. Также приобретите 2 проставки под шаровые опоры толщиной 2 см и удлиненные болты. Собрав все необходимые детали, можно приступать к работе.

  • Снять колесо, нижним рычагом опереть Ниву на подставку. Пружину стянуть стяжками. Размонтировать стабилизатор, амортизатор, шаровые опоры.
  • Подняв Ниву, убрать пружину и открутить нижний рычаг. Отсоединить чашку и срезать стабилизатор. В чашке сделать пропил около 3-4 мм шириной между отверстиями крепления со стороны наружного ШРУСа, чтобы впоследствии пластмассовый пыльник не терся о чашку.
  • Установить втулки так, чтобы самая высокаябыла ближе к колесу, далее по убыванию. Получившуюся в результате щель в креплении стабилизатора заварить.
  • Установить на место рычаг и пружину, рычаг поддомкратить. Зафиксировать амортизатор. Поставить нижнюю и верхнюю шаровые опоры.
  • Стяжки с пружины убрать, нижний рычаг опереть о подставку. Затянуть амортизатор. Установить колесо, опустить автомобиль.

Установка готового комплекта для лифтовки НИВЫ 21212

Для понимания процесса рассмотрим геометрию работы подвески на внедорожниках НИВА (передняя ось). Чертежи наглядно демонстрируют положение элементов относительно друг друга. Если организовать лифт только увеличением длины пружины — радиус ее изгиба уменьшается, появляются боковые нагрузки на крепления рычагов. Для компенсации этого побочного эффекта используются проставки: под чашку пружины и шаровую опору.

Стандартный вариант показывает, что полуось (ШРУС) располагается фактически параллельно земле. Проставка устанавливается между пружиной и рычагом. Радиус искривления упругого элемента небольшой, сохраняется мягкость подвески. Крепление надежное, люфт исключен. Недостаток — дополнительный элемент добавляет не подрессоренные массы (для уменьшения веса можно применить детали из алюминия). Проставка установлена между чашкой и пружиной. Не подрессоренные массы отсутствуют, радиус искривления упругого элемента еще меньше, чем в предыдущем варианте. Недостаток — крепление дополнительного элемента не такое надежное.

Во всех случаях, лифт меняет положение полуоси. Нагрузка на триподы (карданы) увеличивается. При опускании подвески, уменьшается ход верхнего рычага до отбойника. Для восстановления геометрии устанавливается проставка под крепление верхней шаровой опоры. Заводские комплекты разработаны с учетом всех нюансов конструкции передней оси и заднего моста.

В наборе предусмотрено:

  • Чертежи для правильного монтажа Проставки Удлиненные амортизаторы Новые продольные рычаги для моста Удлиненная тяга «панара» Новые чаши и пружины

Безопасность

Обязательно периодически осматриваем детали лифта

Особое внимание уделяем тросу, проверяя:. • наличие смазки;• равномерность укладки на барабан;• отсутствие перегибов и разрыва нитей плетения;• исправность узлов крепления троса на барабане и раме лифта

наличие смазки; равномерность укладки на барабан; отсутствие перегибов и разрыва нитей плетения; исправность узлов крепления троса на барабане и раме лифта.

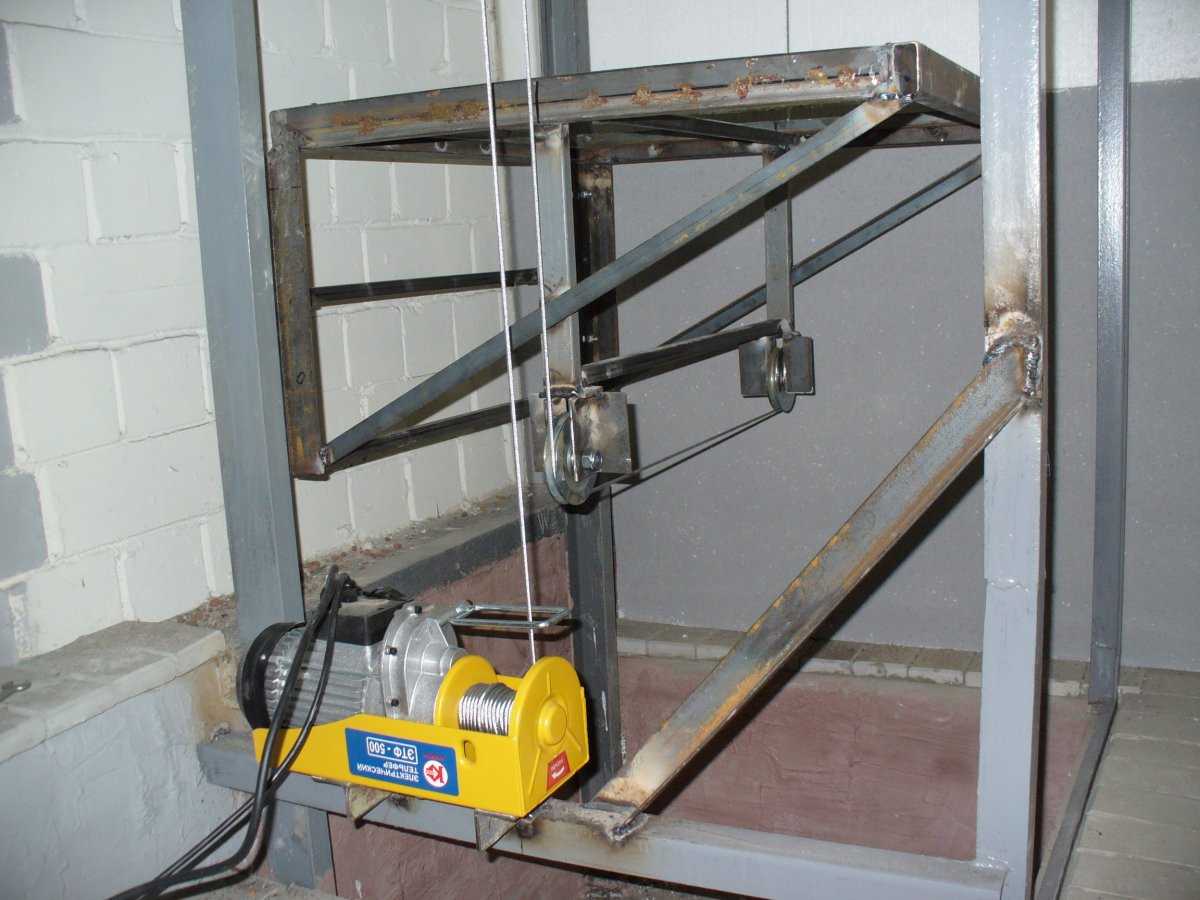

Двигатель электромеханического лифта с лебёдкой

Нелишним будет сделать простую, но эффективную страховочную систему на случай обрыва основного троса. Для этого просто возьмем пару храповиков от инерционных ремней безопасности легкового автомобиля и установим между ними барабан со страховочным тросом. Сборка и крепление такого механизма не вызовет особых сложностей, а надежность его вполне достаточна, чтобы удержать значительный вес лифта с пассажиром.

В управляющем блоке для лифта, сделанного своими руками, предпочтительно применить кнопки без фиксации. По принципу: «нажал – едет, отпустил – не едет». И обязательно предусмотреть аварийную кнопку отключения эл. питания в случае «залипания» управляющей кнопки.

Кроме того, обязательно обеспечьте надежное заземление электрооборудования лифта.

Способы лифтинга

Существует несколько путей увеличения дорожного просвета:

Установка колес с большим внешним радиусом. В этом случае мастера сталкиваются с ограничением — слишком большие шины не помещаются в колесные арки. Приходится расширять их или выносить колесо за пределы авто, устанавливая удлиненные ступицы.

Монтаж проставок. Данный метод позволяет слегка приподнять кузов и не требует больших трудозатрат.

Установка увеличенных пружин. Этот способ дороже, но позволяет добиться большей высоты подъема кузова.

Установка колесных редукторов на заднюю ось. Эти детали позволяют опустить ступицы вниз и увеличить расстояние от моста до земли.

Смещение вниз передней балки. Для этого придется приварить специальные крепления на лонжероны и установить удлиненные рычаги.

Установка удлиненных пружин и проставок под шаровые опоры. Простой и недорогой способ сильно увеличить клиренс.

И ещё несколько важных моментов

При модернизации подвески, важно также поставить усиленные пружины на транспортное средство. Можно купить специальные усиленные жёсткие изделия, однако, цена их может быть не очень низкой

Чаще всего на Ниву покупают пружины от Волги. Перед установкой обрезается с помощью болгарки полтора витка пружины. Таким образом, подвеска автомобиля будет более защищена на длительный период.
Усиленные полуоси — это также необходимое приобретение при усилении подвески. Однако полуоси разгрузочного типа подойдут только к дисковым тормозам. Если ваше транспортное средство оборудовано задними барабанными тормозами, тогда придётся их заменить дисковыми. Тем более что дисковые тормоза имеют значительные преимущества в сравнении со своими предшественниками.
При усилении передних и задних приводов автомобиля, выбирайте только отечественные детали, которые отличаются стойкостью, имеют высокий рабочий ресурс, характеризуются низким износом.

Полный комплект для Нивы 21213

Все что нужно для переделки

В магазине также можно приобрести полный лифт комплект на Ниву, в который входят:

  • проставки под задние амортизаторы для Нива 21214, 2131 и др;
  • кронштейн, применяемый при переносе точек крепления от тормозных шлангов;
  • доработанная тяга для регулировки тормозных сил;
  • штанга для задней подвески (поперечная);
  • стальные кронштейны для переноса точек крепления от задних амортизаторов (дают подъем на 5 см);
  • штанги для задней подвески (регулируемые, верхние);
  • стальные проставки под верхние опоры от задних пружин, включая ограничители хода сжатия верхней задней подвески (с высотой 5 см);
  • стальные проставки под верхние шаровые опоры, 2 см толщиной;
  • стальные проставки под чашки для верхних пружин, количество 8 шт.;
  • кронштейны для стабилизатора поперечной устойчивости модели 2131 и др.

Лифт комплект стоит около 10-11 тыс. рублей, не требует замены амортизаторов и приобретения дополнительных деталей, имеет гарантию на 5 лет. Данный набор предполагает, что оптимальной будет резина 30 х 9,5 R15, которую можно поставить на колеса Нивы своими руками.

Материалы и инструменты

Не спорю, что в Самаре, в Нижнем Новгороде, в Москве или городах типа Екатеринбург и Санкт-Петербург есть множество компаний, готовых за ваши деньги сделать любой объем работ по машине и подвеске в частности.

Если вы решили все сделать самостоятельно, ничего не имею против. Только советую использовать только заводские, качественные комплекты для лифта Нивы.

Хорошие отзывы заслужили комплекты от Иж Техно, в магазине на Седова, что в Санкт-Петербурге, можно тоже найти отличные варианты. Этот магазин называется Нива 4×4. Еще отлично себя показал лифт-комплект Т 34. Каждый из них отлично подходит для Нивы, потому широко применяется автовладельцами при доработке подвески спереди и сзади.

Есть вариант собрать комплект самостоятельно. Но для этого потребуются точные чертежи, еще больше времени и сил. Не вижу в этом смысла, поскольку лучше взять готовый набор, посмотрев обзор на разные комплекты.

Для работы вам понадобится взять:

  • передние и обязательно задние новые пружины;
  • проставки, выполненные из резины, под взятые пружины с чашкой из металла;
  • проставки для нивовской шаровой опоры (верхней);
  • амортизаторы;
  • кронштейны для задних пружин-амортизаторов;
  • шайбы для чашек;
  • набор инструментов;
  • домкрат;
  • прочные доски;
  • стяжки для работы с пружинами.

Размеры подбираются индивидуально, исходя из того, какой у вас автомобиль и на какие результаты вы нацелены. Что-то удается купить без проблем. Хотя некоторые элементы придется брать под заказ или делать все своими руками. Вот почему покупка готового лифт-комплекта для меня выглядит предпочтительнее.

Приготовьтесь к работе. Фото и видео инструкции вам в помощь.

Сборка лифта

Процедура монтажа делится на установку лифта передней и, соответственно, задней автомобильной подвески.

Ничего особо сложного тут нет. Особенно для тех, кому уже приходилось работать с подвеской, что-то менять, ремонтировать и демонтировать.

Рассмотрим процессы отдельно.

Передняя подвеска

Начнем с передней части Нивы. Затем отдельно расскажу, как делается работа на задней подвеске кроссовера.

Все, работа завершена.

Задняя подвеска

Тут придется купить себе или взять у товарища сварочный аппарат, ибо без сварки не обойтись. Берите полуавтоматический.

Примерно так будет выглядеть процедура лифтовки задней подвески у Нивы:

Обязательно после этого посетите СТО. Не чтобы похвастаться работой, а для выполнения развал-схождения.

Помните, что лифтовка потребует дальнейшей установки главных пар с иным передаточным числом. И про легкосплавные комплекты дисков забудьте. Теперь вашим достоянием будут только штампованные диски.

Если уж совсем хотите довести машину до совершенства, тогда потратьте еще немного денег на самоблокирующийся новый дифференциал.

Вся ответственность за лифтовку лежит полностью на вас, даже если вы заказывали услугу в автосервисе. Помните, что последствия могут оказаться самыми непредсказуемыми. Хотя практика показывает, насколько автовладельцы довольны лифтом и что такая реконструкция приносит пользу и удовольствие от вождения. Главное все делать правильно и использовать только качественные составляющие.

Watch this video on YouTube

Watch this video on YouTube

Материалы и инструменты

Не спорю, что в Самаре, в Нижнем Новгороде, в Москве или городах типа Екатеринбург и Санкт-Петербург есть множество компаний, готовых за ваши деньги сделать любой объем работ по машине и подвеске в частности.

Если вы решили все сделать самостоятельно, ничего не имею против. Только советую использовать только заводские, качественные комплекты для лифта Нивы.

Хорошие отзывы заслужили комплекты от Иж Техно, в магазине на Седова, что в Санкт-Петербурге, можно тоже найти отличные варианты. Этот магазин называется Нива 4×4. Еще отлично себя показал лифт-комплект Т 34. Каждый из них отлично подходит для Нивы, потому широко применяется автовладельцами при доработке подвески спереди и сзади.

Есть вариант собрать комплект самостоятельно. Но для этого потребуются точные чертежи, еще больше времени и сил. Не вижу в этом смысла, поскольку лучше взять готовый набор, посмотрев обзор на разные комплекты.

Для работы вам понадобится взять:

  • передние и обязательно задние новые пружины;
  • проставки, выполненные из резины, под взятые пружины с чашкой из металла;
  • проставки для нивовской шаровой опоры (верхней);
  • амортизаторы;
  • кронштейны для задних пружин-амортизаторов;
  • шайбы для чашек;
  • набор инструментов;
  • домкрат;
  • прочные доски;
  • стяжки для работы с пружинами.

Размеры подбираются индивидуально, исходя из того, какой у вас автомобиль и на какие результаты вы нацелены. Что-то удается купить без проблем. Хотя некоторые элементы придется брать под заказ или делать все своими руками. Вот почему покупка готового лифт-комплекта для меня выглядит предпочтительнее.

Приготовьтесь к работе. Фото и видео инструкции вам в помощь.

Шаг 6

Следует знать, что для успешной езды по бездорожью машины с высокой подвеской должны быть максимально энергоемкими, чтобы как можно лучше обеспечивать контакт колеса с грунтом. А удельная мощность автомобиля тоже должна соответствовать новой конструкции подвески и ходовой части машины. Неверный способ или ошибочная технология лифтинга может сделать подвеску очень жесткой.

Для лифтинга передней пружинной подвески Нивы поставьте проставки между опорными чашками шасси и пружинами. Другой путь — установка более длинных пружин. При этой операции нужно учитывать изменение углов рычагов. Чем сильнее угол изменится, тем сложнее в управлении будет внедорожник. Чтобы избежать этого, опустит кронштейны рычагов.

Доработка газораспределительного механизма

После замены жиклёров и ускорительного насоса, можно переходить ко второму этапу тюнинга двигателя ВАЗ-2121. Он включает в себя доработку газораспределительного механизма (ГРМ), а именно — увеличение диаметра клапанов с их последующей герметизацией. Такой тюнинг двигателя Нивы 2121 увеличит мощность силовой установки практически на десять процентов.

Имеет смысл во время доработки двигателя Нивы заменить толкатель (на новый с диаметром не менее 1 мм). Работа проводится над увеличением колодцев толкателя каналов впускных и выпускных. Особенно хороший результат такой доработки будет для Нивы 4×4.

Последующие работы касаются замены форсунок и самого блока управления. Тюнинг двигателя ВАЗ-2121 будет неполным, если не произвести замену штатного коленвала на продвинутую модификацию, что значительно увеличит мощность силовой установки. Это связано с увеличением хода поршней. Поршневые кольца также рекомендуется заменить на новые. При замене коленвала следует произвести расточку, так как это даст дополнительную возможность сделать мотор более мощным. Однако будьте готовы к тому, что и расход топлива будет увеличен.

Такой тюнинговый ремонт способен:

  • увеличить плавность хода;
  • уменьшить износ деталей;
  • увеличить мощность.

Что потребуется для работы?

Для лифтинга подвески Нива резиновыми проставками нужно будет собрать следующий лифт комплект.

  • Пружины передние и задние. Подойдут детали для Шевроле Нива д=315 мм, т=15,7 мм (А), для Волги-21 д=323 мм, т=16,4 или для РАФ д=365 мм, т=17,3 мм. Все зависит от того, насколько жесткие пружины вы хотите поставить.
  • Резиновые проставки под пружины – укрупненные ремонтные, с металлическими чашками.
  • Амортизаторы передние и задние для Шевроле Нивы Premium или Excel-G, в зависимости от нужной жесткости.
  • Проставки под верхние шаровые опоры заказываются у токаря, толщина – 20-30 мм. Кронштейны под задние амортизаторы нужно будет изготовить самостоятельно.
  • Шайбы под чашку, укрупненные, внешний диаметр – 30 мм, внутренний – 10 мм. Требуется 12 шт.
  • Удлиненные болты под верхние шаровые опоры и под чашку. Возьмите 6 болтов хомута глушителя ВАЗ 2108 (М8х65) и 4 болта нижнего рычага подвески ВАЗ 2108 (М10х75х1,25).
  • Два домкрата, доски для подкладки, стяжки для пружин.

Запчасти для подвески

Потребуется также изготовить кронштейны (проставки) под задние амортизаторы Шеви Нивы. Без них почти не будет хода амортизаторов вверх. Кронштейны опустят рабочий ход амортизатора и сместят границу отбоя вниз.

Проставки можно сделать из уголка № 50. Сверху приваривается втулка с внешним диаметром 36 мм, внутренним – 13,2 мм. Толщина втулки 32 мм. Теперь все готово и можно начинать лифтинг подвески Нивы своими руками.

Заводской лифт нивы

Все для лифта можно купить и отдельно. Например покупаем пружины с Шеви Нива 2123, они длиннее, чем у обычной модели Нива 2121. Далее назад берем полеуретановые прокладки 5см., газо- маслянные амортизаторы от Шевроле Нива они длиннее, чем на обычной модели, соответственно у них больше ход. На зад еще нужна регулируемая тяга, для того, чтобы не уходил мост.

На перед автомобиля также берем пружины от Шеви Нива, они на виток больше, чем обычные пружины на Ниве 2121. Ставим круглую прокладку под шаровую, затем ее сами запиливаем, чтобы при движении не было трения от колеса. На перед, как и назад ставим газомасленный амортизатор от Шевроле Нива

Важно понимать, если нива старая и подвеска не известно когда менялась, при лифтинге вылезают все «болячки» и надо быть к этому готовым

Последствия лифтинга

В борьбе за повышение проходимости автомобиля некоторые владельцы готовы принести в жертву прочие характеристики. И необходимо отметить, что жертвовать есть чем, но, прежде всего, выделим преимущества видоизмененной подвески Шевроле Нива. После лифтования, в качестве дополнительной меры, устанавливают на автомобиль специальные «грязевые» шины. Они имеют более высокий профиль, что также приводит к увеличению клиренса. После установки лифта из Нивы можно получить настоящий внедорожник, и в этом основное преимущество такого тюнинга.

Существуют и дополнительные положительные моменты, которые привносит новая подвеска. Это смена имиджа и внешнего облика авто, возможность установить шины большего радиуса, а также исключение вероятности повреждения двигателя и КПП при движении по бездорожью. Не может лифт не сказаться и на проходимости.

Не обошлось и без ложки дегтя. Определенная категория автоэкспертов вообще категорично отзывается о смене заводских настроек. По объективной оценке в результате изменения узлов подвески возникают определенные отрицательные моменты. За счет подъема КПП относительно оси автомобиля изменяется угол между приводным валом и осью ступицы переднего колеса. ШРУС начинает испытывать повышенные нагрузки. Это приводит к снижению его ресурса.

После лифтинга центр масс поднимается относительно горизонта. Статистика показывает, что лифт Шевроле Нива ведет к ускоренному износу деталей подвески и трансмиссии. Несмотря на приведенные доводы, для некоторых автолюбителей увеличение проходимости является все же определяющим фактором. Действительно, проходимый авто считается бесценным помощником на охоте или рыбалке.

Лифтовка передней подвески:

нам потребуются проставки втулки:

Втулки размерами: высота 20мм-17.8мм-13.2мм-10.7мм, наружный диаметр 30мм, внутренний 10.5мм. Проставки под верхнюю шаровую толщиной 2 см (у меня 2.5 кажется — от этого ход подвески “вниз” у меня просто чудовищный (особенно для шрусов ):

Так же закупаем более длинные болты: для чашек пружины, болт от нижнего рычага подвески ваз 2108 ( М10Х75Х1.25) — 8штук; болты под верхнею шаровую: болт хомута глушителя 2108 ( М8Х65) — 6 штук. (в идеале бы длину 60мм).

Процесс лифта шеви нива своими руками:

1. Снимаем колесо, опускаем машину на бруски нижним рычагом.

2.Стягиваем пружину стяжками для облегчения работы.

3.Откручиваем стабилизатор, амортизатор, верхнею шаровую и нижнею.

Отводим ступицу в сторону чтоб не мешала.

4.Откручиваем нижний рычаг и поднимаем машину за кузов. Достаём пружину.

5.Снимаем нижний рычаг с машины, откручиваем от него чашку.

6.Отрезаем стабилизатор. (если делать лифт 5 см,т.е. чашка поднимается выше. То стабилизатор надо отсверливать от чашки и оставлять его на рычаге. Или переворачивать его в низ головой.)

В нашем случае при вывешенном и выкрученном в сторону колесе, рулевая тяга будет чуть задевать ТОЛЬКО край резинки стаба. И учитывая, что такая ситуация в реале редкость, да и ничего страшного тут нет т.к. железо об железо нигде не трёт. То идем по легкому пути и просто его отрезаем. Вот так.

7. Обязательно делаем пропил в чашке, глубиной 3-4мм и длинной в окурат между отверстиями крепления оной со стороны наружного шруса. Это делается для того, чтоб при вывешенном колесе пластмассовый пыльник не тер по чашке т.к. она поднята у нас.

Это делается для того, чтоб при вывешенном колесе пластмассовый пыльник не тер по чашке т.к. она поднята у нас.

8.Собираем всё в месте. Самая высокая втулка должна стоять ближе к колесу и по убыванию. Должно получиться вот так.

9. Завариваем получившуюся щель крепления стаба, чтобы его не выгибало.

10.Ставим рычаг и пружину на место. Поднимаем рычаг подкатанным домкратом — вот так.

11.Фиксируем амортизатор для страховки. (но не затягиваем)

12.Прикручиваем нижнию шаровую.

13. Затем верхнею с проставкой и помогаем монтировкой вот так.

4.Убираем стяжки, ставим машину нижним рычагом на брусок, затягиваем амортизатор. Ставим колесо, опускаем машину.

15.Затем поднимаем другую сторону.

Не прикрученный стаб у нас встаёт на место (прижимается к площадке). Закручиваем его.

16. Проделываем такую же процедуру проделываем с другой стороной.

17. Затем, когда машина на колесах затягиваем нижние сайленблоки на рычаге.

18. Едем выставлять развал схождение. теперь у вас этот процесс будет занимать много времени.

Усовершенствование задней подвески

В этом случае понадобится сварочный аппарат. Когда все готово выполняем следующие действия:

  1. Под пружины подкладываются чашечки
  2. Устанавливаем комплект задних амортизаторов и кронштейн прихватываем сваркой, в результате задний мост сместится немного вперед. Чтобы это предотвратить желательно удлинить все тяги
  3. Срезается нижняя чашка и перемещается на 3 сантиметра. Делать это нужно аккуратно, так как может повредится крестовина
  4. Берем чашки и привариваем их на новое место
  5. У тормозной системы удлиняем коромысло, в результате чего оно должно удлинится на 3 сантиметра
  6. Под амортизаторы привариваем пальцы

Работы можно считать завершёнными.

После всех работ по лифтованию нужно будет установить главные пары у которых будет совсем другие передаточные числа, а также если у вас стояли легкосплавные диски их нужно будет заменить на обычные штамповки. Еще желательно приобрести и установить самоблокирующийся дифференциал на задний привод.

Сборка лифта

Процедура монтажа делится на установку лифта передней и, соответственно, задней автомобильной подвески.

Ничего особо сложного тут нет. Особенно для тех, кому уже приходилось работать с подвеской, что-то менять, ремонтировать и демонтировать.

Рассмотрим процессы отдельно.

Передняя подвеска

Начнем с передней части Нивы. Затем отдельно расскажу, как делается работа на задней подвеске кроссовера.

Все начинается со снятия колес и отпуска сайлентблоков

Мероприятия элементарные, потому им особо не будем уделять внимание;
Надежно закрепите свою Ниву. Для этого под шаровую опору ставится домкрат

Машина поднимается, пока пружина не окажется полноценно сжатой;
Далее устанавливаются стяжки на крепления и демонтируются крепежные элементы, которые вы увидите на амортизаторах Нивы;

Значение клиренса

Дорожный просвет, или по другому клиренс Нива 4Х4, актуален не только по бездорожью, но и в городе. Чем выше клиренс нива 2121, тем выше посадка и лучше обзор. Водитель внедорожника раньше и больше получает информации о дорожной обстановке. А значит может своевременно среагировать на нее. Если клиренс больше на нива 4Х4, тогда шансов больше избежать аварийной ситуации. Большая площадь остекления и хороший обзор шевроле нивы помогает во время увидеть ямы в асфальте. Лежачего полицейского и другие препятствия. Большинство препятствий можно преодолевать ходом не снижая скорости. Длиноходная подвеска славится энергоемкостью. Ведь она рассчитана на езду по бездорожью. На улицах ухабы, во дворах ямы грязь и узкие проезды. Парковаться приходится вплотную к высокому бордюру. Для легковых автомобилей такая парковка чревата повреждениями кузова, но с клиренсом и высоко расположенными бамперами в городе лифтованные нивы чувствуют себя уверенно.

Варианты лифтовки

Как и где вы будете делат ь лифт для своего кроссовера, решайте сами. Постараюсь рассказать про все нюансы этой процедуры, чтобы вам было понятно, чего ожидать и к чему готовиться.

Скажу сразу, что кузовной лифт поднимает весь кузов путем использования подставок, доработки шланга и прочих деталей. В теории подобный тюнинг очень простой, но в случае с Нивой его не используют. А все почему? Да потому что у Нивы 2121 и других представителей серии отсутствует рама. Была бы рама, тогда вопросов нет.

Отсюда делаем вывод, что для нашей Нивы оптимальным решением станет подвесной лифтинг. Он дает следующие преимущества:

  • увеличивает проходимость кроссовера;
  • поднимает всю машину;
  • позволяет устанавливать колеса большего размера без необходимости подрезать арки;
  • обеспечивает автомобилю более привлекательный внешний вид;
  • делает Ниву идеальным авто для рыбалки, охоты и езды по самым сложным участкам дорог и бездорожья.

Если поднять машину примерно на 45 мм, добиться лифта в 50 мм или даже взять высоту в смелые 60 мм, удастся без труда вставить в заводские арки колеса диаметром до 29 дюймов. Не забывайте, что установки больших колес влияет на расход топлива.

Многие ошибочно считают, что проще вырезать арки, вставить туда шины на 33 дюйма и поднять тем самым авто. На практике при таких решениях машина поднимается незначительно. Самое главное, на геометрическую проходимость это не сильно влияет. Я бы рекомендовал поставить одновременно колеса на 31 дюйм и выполнить лифт. Такая комбинация обеспечит наилучший результат. Только грамотно выбирайте себе диски на авто и не забывайте о сезонных правилах хранения резины.

Сделаю одно замечание. При лифтовке у машины сокращается срок службы внутреннего ШРУСа и заводского пыльника. Чтобы исправить проблему, попробуйте поменять внутренние пыльники на ШРУСе на наружные, а также опустите РПМ (редуктор переднего моста) на 10 мм. Так удастся уменьшить угол работы ШРУСа.

Читать новости о новой Ниве

  • Лифт Нивы 2121 своими руками: чертежи, размеры
  • Лифт подвески «Нива» своими руками. Как осуществить лифт передней и задней подвески автомобиля «Нива»?
  • Лифт Нивы 2121 своими руками: чертежи, размеры || Нива лифт подвески проставки
  • Нива шевроле лифт подвески
  • Лифт подвески Шевроле Нива: правила, способы и пошаговая инструкция
  • Лифт подвески на ниве самостоятельно
  • Лифт Нивы 2121 своими руками: чертежи, размеры || Лифт комплект на ниву шевроле рейтинг
  • Лифт подвески нива 2121 своими руками чертежи
8*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
