Нива шевроле: как снять зеркало заднего вида самому

Как сложить зеркала на ниве шевроле?

Установка

Процесс установки данного оборудования довольно прост, и монтаж можно выполнить одному. Первое что нужно сделать это определится где будет крепиться камера, место для крепления может быть любое например в рамке номерного знака, или бампере. Первый вариант является самым оптимальным так как высоты позволяет иметь довольно большой обзор и внешний вид автомобиля при этом не портится.

Когда место для установки выбрано по салону прокладываются провода, прокладывать их желательно под обшивкой салона. После чего согласно инструкции подключаются провода к камере и головному устройству куда будет происходить передача изображения. Если имеются светодиодная подсветка то ее желательно подключить к проводам подсветки номерного знака или к фонарям заднего хода. Благодаря такому подключению камера будет включаться автоматически при включении задней скорости.

Благодаря установке данного элемента можно получить дополнительный обзор. Но в любом случае устанавливать его или нет решать автовладельцу.

Замена зеркала бокового вида

Пока конструкторами в Ниве Шевроле не будет разработана система кругового вида, единственным средством, чтобы можно было ориентироваться в пространстве, остаются зеркала заднего вида. Но, несмотря на всю свою прочность, в них имеются такие опции как обогрев, привод для регулировки и складывания, поэтому может случиться такое, что какой-то из этих механизмов выходит из строя, поэтому может потребоваться ремонт зеркала бокового вида. Так же вовремя движения по бездорожью, можно на своем пути встретить препятствие в виде  крепкой ветки, об которую может, сломятся кронштейн отвечающие за складывания зеркал.

Устройства

В его конструкцию входят:

  • Корпус, состоящий из пластика
  • Само зеркало, которое крепится за счет пластиковых защёлок, на сервопривод
  • Сервопривод регулировки, у которого имеется мягкая резиновая муфта, с двумя клеммами
  • Силуминовый кронштейн, при помощи которого происходит крепление к двери

Цена всего изделия колеблется от двух тысяч, до трех  все зависит от фирмы производителя, а так же от того в каком году был выпущен автомобиль.

Как произвести снятие

Если требуется замена зеркала бокового вида,  том нам потребуется около часа времени, отвертка и круглогубцы. На первый взгляд может показаться, что снять их просто, но из-за наличия в них контактных колодок, регулировочного привода, и подогрева, нужно снимать имеющуюся обшивку на двери.  Когда инструмент готов можно приступать к демонтажу:

  1. Все имеющиеся винтики, которые удерживают дверную карту, откручиваем
  2. Откручиваем винт, который с первого взгляда можно не увидеть, и находится под ручкой при помощи, которой открывается дверь, чтобы получить к нему доступ, следует ручку потянуть на себя.
  3. После того как вся обшивка снята, берем отвертку и с внутренней стороны двери, поддеваем накладку в виде треугольника, которая держится только за счёт пластиковых защелок.
  4. Через отверстие, которое расположено в районе петель, отсоединяем клеммы, которые питают и отвечают за управление зеркалами.
  5. Под имеющейся треугольной накладкой откручиваем несколько винтов, благодаря которым происходит крепления кронштейна зеркала.
  6.  Когда все болты выкручены, можно переходить к снятию зеркала, его следует снимать вместе с пластиковой прокладкой, которая находится между ним и дверью.   Если вы устанавливаете новые зеркала, то прокладка идет уже вместе с комплектом.

Так же если необходимо можно произвести замену  кронштейна, или имеющиеся в нем  элементы привода. Если треснул или разбился зеркальный элемент его можно поменять без демонтажа всего механизма, достаточно при помощи отвертки через отверстие в пластиковом корпусе отсоединить все имеющиеся фиксаторы, благодаря которым  зеркало держится на сервоприводе.

Делать все это следует аккуратно, чтобы не сломать зеркальное полотно. Как видите, весь процесс по замене не занимает много времени, и произвести весь ремонт при наличии нужного инструмента  можно самостоятельно и в кратчайшие сроки.

Установка джойстика регулировки зеркал на водительскую дверь в Шевроле Нива (ВАЗ 2123)

С 2009 года в ходе управления зеркалами Шевроле Нива, приходится наклоняться вперед.

Решил установить джойстик рядом с кнопками стеклоподъемников. По размеру родной джойстик великоват. Примерял от Калины, Логан и от многих других. Расположить аккуратно удалось только от Opel Vectra B 1995-2002 года.

Заказал на www.exist.ru/ Регулятор зеркала электрический JP Group 1296700500.

Оригинальный номер: General Motors 90363311 Opel 6240473 Можно применить джойстик с кнопкой и светодиодом от Opel Vectra A 1988-1995 года. У него провода чуть короче. Но не советую, так как для использования дополнительной кнопки и индикатора потребуется изменять штатные жгуты проводов и разъёмы на дверке. Каталожный номер: General Motors 90313072 Opel 1240491

Сравнил их, и выбор пал на более простой вариант.

Гнездо для джойстика от Опеля вырезал вручную, насверлив отверстий по углам.

Выбрана схема подключения с минимальными доработками электрических жгутов.

Думаю для тех, кто хоть немножко разбирается в утюгах, переделка не составит большого труда! Надо предварительно снять карман, ручку, обивку двери. Я согласовал эту работу с установкой теплоизоляции и акустики. Теперь самое трудное, соединение проводов! Выньте предохранители F5(30A) и F15(20A).

Мне удалось спалить зелёный F5, пока проверял монтаж! Вскрыл жгут, сдвинул чёрные кембрики с обжимок и запаял два новых провода питания.

Точка соединения белых проводов с чёрной полосой, это +12 вольт от F5(30A). +12 подается через дополнительное реле монтажного блока 2123-3722-010-22, срабатывающее при включении зажигания. Точка соединения чёрных и коричневых проводов, это масса. Если заранее подготовить колодки и джойстик, то далее копаясь в двери, можно обойтись без паяльника.

Фрагмент электросхемы Opel Vectra A.

Отрезал родной разъем от джойстика Opel (9 контактов AMP 928523) и припаял три новых.

1 разъем. 3 контакта папа для управления правым зеркалом. 2 разъем. 3 контакта мама для управления левым зеркалом. 3 разъем. 2 контакта питания. Далее разъединяем колодки (3 контакта) левого зеркала и в разрыв подключаем колодки от нового джойстика.

Завершенные соединения заматываем изолентой и аккуратно укладываем жгут на место. Захлопнув дверь, проверить зазоры между ограничителем двери и жгутом. Надо чтобы они, не соприкасались. Ставим обратно зелёный предохранитель F5 и проверяем поднятие, опускание стёкол, управление левым зеркалом, при включенном зажигании. Для управления правым зеркалом достаточно поставить три перемычки в колодке для старого джойстика.

Я просто скрутил и пропаял попарно: красные, голубые и зелёные провода.

В колодке остались 3 провода. Коричневый — Масса, Белый — +12 подсведка, Серый — +12 от F15(20A) электрообогрев сидений. Можно легко поставить и запитать дополнительные розетки 12V. Собственно и всё. Джойстик работает отлично, ни каких глюков не замечено. Что больше всего радует. После движения задним ходом, легко вернуть начальную настройку зеркала.

Не могу отрегулировать зеркала на ниве

Четыре дня назад забрал с автосалона новую Ниву (212140-111-40 2011 г.в.) с зеркалами, которые регулируются из салона. Проехал всего 150 км (на работу-с работы). Как и многим, мне не хватало диапазона регулировки правого зеркала — при перестроении приходилось тянуться в сторону пассажира и всматриваться в зеркало. С водительского места (мой рост 190) справа при максимальной регулировке видна только обочина.

Сегодня не выдержал, снял правое зеркало, принес домой и разобрал.

Разборку начал с зеркального элемента. Он как на Шниве. Аккуратно тонкой отверткой отгибаются пластиковые лепестки и снимается сам элемент. Ничего сложного. С обратной стороны выглядит вот так:

Вначале проверил укладку тросиков — все там нормально, тросик укоротить нельзя, все равно регулирующий элемент не увеличит диапазон регулировки. Единственный вариант ИМХО это сместить плоскость регулирующего элемента относительно плоскости кронштейна зеркала.

Пластиковый регулирующий элемент крепится к кронштейну четырьмя винтами М3, которые посажены на клей! Из-за клея (или краски) эти винты нормально выкрутить не смог. Греть нельзя из-за пластика регулирующего элемента.

Первый винт свернулся прямо в резьбе и выкрутился. То есть стал на 3 мм короче, а этот остаток так и остался в кронштейне с наружной стороны. На кронштейне осталось около 4 мм нормальной резьбы (там типа втулок длинных, около 7 мм). Второй винт свернулся точно по такой же схеме. На фотографии красным отметил винты которые «типа выкрутил». Дальние два винта попробовал откручивать — они сидят так же плотно, поэтому я решил их оставить в покое.

Вот такое расстояние между кронштейном и регулирующим элементом в стоке — 6 мм. Попробовал отогнуть немного регулирующий элемент — на 3-5 мм отходит нормально, дальше начинает сильно играть пластик. Решил найти и установить проставку между кронштейном и этим элементом.

Если винты выкручиваются нормально, то можно выточить втулки и установить их между регулирующим элементом и кронштейном. Подумал, порылся в поисках подходящего элемента для «колхозного исполнения», нашел вот такой корпус клеммы:

Взял детальку ту, которая слева на фото, придал форму, чтобы она плотно входила между двумя винтами и, отогнув немного регулирующий элемент от кронштейна, приклеил к нему на пару капель клея этот корпус клеммы. Получилось вот так:

После чего экспериментальным путем подпилил свернутые ранее винты надфилем таким образом, чтобы они использовали все 4мм. оставшейся резьбы и при этом прижимали новую вставку. Затянул винты, получилось 9 мм:

Винты опять посадил на краску чтобы не откручивались. Собрал зеркало, сразу стало заметно что диапазон регулировки ушел в «нужную» сторону. Установил зеркало обратно. КРАСОТА. Теперь, сидя нормально на водительском сидении, вижу правое заднее крыло. То что надо.

P. S. Как уже писал выше, если винты откручиваются нормально, можно выточить втулки. В моем варианте можно было высверлить сломанные остатки винтов, высверлить резьбы и поставить гайки стороны кронштейна. Если эти винты в оставшейся резьбе держаться не будут, то так и сделаю.

Источник

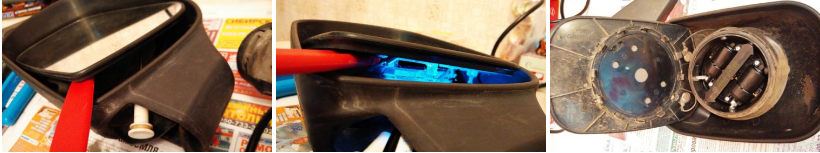

Как разобрать боковое зеркало автомобиля

Разбор бокового зеркала подразумевает снятие непосредственно зеркального элемента, который находится в пластиковом корпусе. Это необходимо, если зеркальный элемент разбился, требуется перекрасить пластиковый элемент или произвести какие-то другие манипуляции с этими деталями отдельно друг от друга.

Закреплен зеркальный элемент в корпусе зеркала при помощи нескольких пластмассовых защелок, которые расположены с обратной его стороны. Чаще всего таких защелок около 8 штук, по 2-3 с каждой стороны. Рекомендуем действовать следующим образом, чтобы вытащить зеркало из корпуса и при этом не повредить ни один из элементов:

Поскольку защелки пластиковые, имеет смысл их немного разогреть, чтобы они были более податливые к деформации. Для этого можно воспользоваться обычным бытовым феном. Направьте его на 3-4 минуты на стекло, желательно равномерно распределив тепло по всем краям зеркала

Важно: Не используйте для этой работы строительный фен, поскольку его температура может превышать температуру плавления пластика, вследствие чего деформируются и испортятся крепления и корпус боковых зеркал;
Когда защелки стали более мягкими, можно переходить непосредственно к процессу снятия зеркала. Для этого рекомендуем взять пластиковые лопатки (которые часто используются в сервисах по ремонту мобильной техники)

Если таковой лопатки нет, можно использовать обычную плоскую отвертку, но перед этим желательно обмотать изолентой ее железную часть, чтобы случайно не поцарапать зеркало и корпус. Также обзаведитесь небольшим кусочком мягкой ткани;
После этого подложите мягкий кусочек ткани к пластмассовой части корпуса в месте, где вы будете просовывать лопатки или отвертки
После этого вставьте инструмент, тем самым сдвинув зеркало;

Далее аккуратно потяните за импровизированный рычаг из отвертки или лопатки, чтобы снять зеркальный элемент с пластмассового крепления или креплений;
Освободив одну сторону от креплений, проделайте похожие действия с другими;
После этого аккуратно выньте зеркало, но обратите внимание, что оно может быть еще на что-нибудь закреплено, например, на клей, либо же к нему могут идти провода. Отсоедините все лишнее и достаньте зеркальный элемент, на чем процесс разбора бокового зеркала можно считать завершенным.

В зависимости от модели автомобиля и используемого зеркала, пространство под зеркальным элементом может быть пустым или наполненным различными компонентами. Их демонтаж при необходимости не должен вызвать сложностей.

Особенности зеркал заднего вида на Нива Шевроле

Наиболее частая причина, по которой зеркало может выйти из строя – износ силуминового кронштейна. Еще одна распространенная причина – низкое качество механизма складывания. Зачастую он пасует перед мало-мальски серьезным препятствием, например, веткой. Кроме того, со временем составляющие механизма ржавеют. В этом случае необходим демонтаж всей конструкции.

Конструкция

Устройство состоит из следующих комплектующих:

  • корпус – изготовлен из пластика;
  • зеркальный элемент с функцией подогрева;
  • регулировочный сервопривод в комплекте с муфтой, выполненной из мягкой резины;
  • силуминовый держатель – одно из самых слабых мест изделия.

Снимаем зеркала заднего вида на Ниве Шевроле сами

Снять зеркало что с левой, что с правой стороны, довольно просто . Для этого необходимо иметь набор отвёрток, круглогубцы и полчаса времени.

Зеркало можно было бы снять и быстрее, но из-за особенного расположения контактных колодок привода регулировки и подогрева, придётся разбирать практически всю обшивку двери.

Набираемся терпения и начинаем.

  1. Откручиваем все винты, которые крепят дверную карту (обшивку двери).

Основным средством в автомобиле которое помогает ориентироваться в пространстве является лобовое стекло и зеркала. Зеркало заднего видна Шевроле Нива имеет весьма удачный дизайн плюс ко всему в нем установлен обогрев и сервопривод который помогает производить регулировку. У данного элемента есть небольшой минус связанный с механизмом складывания, так как крепежный механизм состоящий из силуминового механизма довольно слабый.

  • Пластиковый корпус
  • Подогрев который крепится на двенадцати защелках
  • Сервопривод с двумя клеммами подключения
  • Силуминовый кронштейн

Оно имеет следующий артикул : левое- GM 2123-8201051 правое-GM 2123-8201050. Стоимость зеркала от 2 до 2.5 тысяч все зависит от фирмы производителя. Также есть более дешёвое с номером 2123-8201216-60 цена его 600-800 рублей. Следует знать что тип крепления и цена зависит от года выпуска автомобиля.

Повод для демонтажа боковых зеркал

Прежде чем приступить к процессу снятия боковых зеркал, стоит заметить, что сломать одно из них или оба сразу достаточно легко. В нормальном состоянии эти изделия имеют свойство складываться, но это в случае медленного механического воздействия. Если на скорости зацепить зеркалом ветки, деревья или встречную помеху, то можно лишиться не только изделия, но и бокового стекла. Это происходит по причине того, что данные изделия не рассчитаны с завода на трансформацию при высокой скорости.

Также очень часто механизм складывания окисляется от воды и заклинивает, поэтому сложить его уже невозможно. Теперь может помочь только снятие устройства, с последующей его заменой.

Стоит также заметить, что Нива Шевроле с завода комплектуется стандартными боковыми устройствами со встроенными нагревательными элементами, которые не позволяют изделию запотевать или накапливать влагу.

Существует также два вида креплений боковых зеркал:

Треугольное крепление встречается чаще всего, а круглое устанавливается на более новых моделях Нив Шевроле (рестайлинговых). Если произошло механическое повреждение бокового зеркала на Ниве Шевроле, то чтобы исправить ситуацию потребуется его в первую очередь снять. Как это делается можно узнать ниже.

Снятие

Перед тем как приступить к снятию, нужно откинуть минусовую клемму от аккумулятора, а затем и приступать к выполнению работ.

Последовательность снятия изделия состоит из следующих манипуляций:

Замена зеркала заднего вида на Нива Шевроле

Панорамное стекло позволит рассмотреть все что происходит сзади вашего автомобиля.

В зависимости от года выпуска, зеркало заднего вида может крепиться двумя способами:

  1. На дорестайлинговых автомобилях кронштейн с зеркалом крепился к крыше с помощью двух самонарезающих винтов.
  2. На более новых машинах зеркало крепится на салазках к кронштейну, который в свою очередь приклеен к лобовому стеклу.

Снимаем зеркало на дорестайлинговой версии

Для начала снимем салонное зеркало в дорестайлинговой Ниве Шевроле. Для этого будет необходим набор отвёрток (как минимум крестовая и с прямым шлицом). Делается это просто:

  1. Поддеваем отвёрткой с прямым шлицом декоративную пластиковую накладку со стороны лобового стекла. Аккуратно опускаем накладку, преодолевая сопротивление пластиковых фиксаторов. Накладка остаётся в руках.

  2. Получаем доступ к двум самонарезным винтам. В том случае, если нужно разобрать узел крепления, снимаем зеркало с пружинного фиксатора и оставляем кронштейн прикрученным к крыше.

  3. Если необходимо снять зеркало в сборе, откручиваем оба винта с помощью крестовой отвёртки.

  4. Установка салонного зеркала проходит в обратном порядке.

Снимаем зеркало на рестайлинговой версии

Следы от клея.

Тем не менее снять зеркало можно. Для этого пригодится длинная шлицевая отвёртка со шлицом шириной 8–10 мм. Зеркало надето на кронштейн-салазки типа «ласточкин хвост». Полозья салазок не параллельны друг другу и расширяются к низу. Именно поэтому зеркало и не падает во время движения.

Чтобы его снять, достаточно проделать несколько простых, но уверенных манипуляций:

  1. Одной рукой берём за держатель зеркала и прижимаем его к стеклу.
  2. Большим пальцем другой руки уверенно давим на основание держателя, стремясь подвинуть зеркало вверх, слегка покачивая держатель из стороны в сторону.

  3. Достаточно сдвинуть зеркало вверх параллельно стеклу на несколько миллиметров, чтобы между держателем и кронштейном с салазками образовалась щель.
  4. Вставляем плоскую отвёртку в щель и стараемся отодвинуть держатель как можно дальше.
  5. Пошевеливая держатель, зеркало снимается, кронштейн остаётся на лобовом стекле.

Разборка

Фиксатор держателя выполнен в виде пружинной шайбы и прикручен к держателю одним винтом. Как раз он чаще всего ослабляется и издаёт неприятные звуки. Подтягиваем фиксатор и устанавливаем зеркало на место или заменяем его. Удачной всем работы и хорошего обзора!

Как снять зеркало заднего вида на Нива Шевроле своими руками

Для замены зеркала бокового вида на Шевроле Нива потребуется не более часа. Из инструментов – круглогубцы и обычная отвертка. Проблему с демонтажем могут вызвать привод подогрева регулировки, а так же, контактные колодки. Чтобы справиться с задачей, придется отсоединять дверную обшивку.

Дальнейший алгоритм действий:

  1. Открутить все крепежные винты, фиксирующие дверную карту.
  2. Снять скрытый винт, расположенный внизу под ручкой. Чтобы подобраться к нему, ручку следует немного потянуть по направлению к себе.
  3. После демонтажа обшивочного материала приступают к разборке внутренней части двери. Стандартной отверткой аккуратно поддевают накладку (она имеет форму треугольника и крепится только на пластиковых заглушках).
  4. Следующий шаг – разобрать систему управления и питания устройства. Вблизи петель есть отверстие – через него снимают клеммы.
  5. Ниже накладки находятся еще несколько винтов – они фиксируют кронштейн зеркала. Снимают все крепежные элементы и приступают к демонтажу самого зеркала. Между ним и дверью есть специальная пластиковая прокладка – ее извлекают вместе с корпусом зеркала. При монтаже нового прокладку так же следует поменять – она идет в комплекте с новым изделием.

Все манипуляции выполняют крайне осторожно – зеркальное полотно хрупкое, может треснуть даже при небольшом механическом воздействии

Снимаем зеркала заднего вида на Ниве Шевроле сами

Снять зеркало что с левой, что с правой стороны, довольно просто . Для этого необходимо иметь набор отвёрток, круглогубцы и полчаса времени.

Набираемся терпения и начинаем.

  1. Откручиваем все винты, которые крепят дверную карту (обшивку двери).

Разъединяем колодки двух жгутов проводов наружного зеркала.

Разборка элементов бокового зеркала

Зеркало разбирается путём демонтажа зеркального элемента . Для этого нужно с помощью тонкой отвёртки отщёлкнуть все 12 фиксаторов, которые держат зеркальный элемент на сервоприводе. Доступ к ним можно получить через отверстие в пластиковом корпусе, но торопиться ни в коем случае не стоит, поскольку переусердствовав, можно сломать зеркальное полотно.

Ремонт зеркал «Шевроле-Нива». Накладочка вышла!

Качество отливки прекрасное: гладкие поверхности, ровные кромки — вот они, на снимках. Одно худо: сплав хрупок! В конструкции есть шарнир, который (чисто теоретически!) позволяет зеркалу при необходимости сложиться. Но шарнир, мягко говоря, тугой. Когда наш коллега слегка зацепил зеркалом небольшое деревце, последнее не пострадало, однако и зеркало не сложилось — кронштейн лопнул…

Видно, на ВАЗе решили: владельцу модной машины цена нового зеркала — 4,5 тыс. руб. за комплект — чрезмерной не покажется. Правда, пока найдет, всласть набегается. Ну а мы попробуем зеркало отремонтировать.

Рис. 1. Открутив и разобрав зеркало, увидели вот эти фрагменты. Здесь 0–0 — ось, вокруг которой, по задумке конструктора, оно должно складываться. Но когда мы попытались, оказалось, что коррозия сильнее! Если нажать покрепче — разлетится и то, что осталось. Мораль: владелец должен жить по флодским законам — ездишь или нет, зеркало регулярно шевели, провертывай!

Рис. 2. Соединить две части кронштейна можно по-разному. Мы выбрали то, что доступней. Состыковав обломки, вырезали из картона шаблоны накладок, затем сделали их из листовой сталитолщиной 1 мм. Собрали весь «пакет» и засверлили под винты М3. Результат вы видите: три накладки с одной стороны, а четвертая, большая, — с противоположной.

Рис. 3 и 4. Так выглядит с двух сторон место соединения обломков кронштейна с накладками. Чтобы в дальнейшем из-за вибраций не отвернуть винты и гайки, лучше зафиксировать их клеем, например, эпоксидным. Теперь необходимо аккуратно провести отремонтированную часть через «окно» пластмассового корпуса. Не забудем об ориентации, чтобы не получилось «задом наперед».

Рис. 5 Осталось прикрутить пластмассовый корпус к кронштейну — и зеркало (его механическая часть) восстановлено. Теперь полностью все собрать и поставить на автомобиль. Никаких следов ремонта не видно, а свои функции зеркало исправно выполняет, за исключением, конечно, складывания. «Зеркальный вопрос» для ВАЗ далеко не нов. Вспомним, сколько жалоб было на некоторые из этих «изделий», а ведь зеркало — один из серьезнейших атрибутов безопастной езды. К сожалению, этот факт, видно, не всеми осознан. Экономим и на том, на чем нельзя.

9*
