Как прокачать гидроусилитель руля своими руками: простая инструкция

Замена насоса гур на рено логан 2

Можно ли ездить с низким уровнем жидкости гидроусилителя

Появившаяся в системе гидроусилителя течь проявляет себя всегда одним и тем же образом поэтапно.

На первом этапе при незначительной нехватке масла во время поворота рулевого колеса в подкапотном пространстве появляется звук, напоминающий вой или зуд. Звук возникает только при выключенном двигателе, постепенно сходя на нет по мере прогрева мотора. Руль вращается еще достаточно легко.

Второй этап снижения уровня характеризуется уже неутихающим гулом, в том числе, когда двигатель хорошо прогрет. Гул также слышен при повороте руля, но поворачивается руль немного тяжелее.

Наконец, на третьем этапе рулевое колесо становится еще более тугим, а звуки из-под капота пропадают. Это говорит о том, что вся жидкость уже покинула систему гидроусилителя. Убедиться в этом можно, просто открыв крышку бачка и заглянув внутрь.

Помните! Отсутствие масла в гидроусилителе руля выведет из строя насос, даже если проехать всего 5 км.

Для работы совсем без масла насос ГУРа не предназначен, и чаще всего повреждается (задирается) его роторная пара, отремонтировать которую уже не получится. Единственное решение проблемы в данном случае – покупка нового насоса, стоимость которого, как правило, варьируется в пределах 10-18 тысяч рублей и даже выше. Значительно дороже будет стоить установка двухконтурного насоса на автомобиль с гидравлической подвеской. Здесь за новый агрегат придется выложить от 30 до 100 тысяч рублей.

В такой ситуации лучше воспользоваться услугой эвакуатора. Можно попробовать заливать жидкость в резервуар ГУРа до минимального уровня и передвигаться таким образом, периодически доливая запас масла по мере опустошения бачка. Однако запаса может не хватить, и тогда остается только ждать эвакуатор.

На первых двух этапах, невзирая на низкий уровень жидкости в бачке гидроусилителя, еще есть возможность ехать своим ходом, ориентируясь на звук и податливость руля. Пока рулевое колесо окончательно не стало тугим, а звук еще сопровождает его вращение, в системе еще имеется достаточное количество масла для работы насоса.

Может случиться такое, что вся жидкость из гидроусилителя вытекла, а вызвать эвакуатор нет возможности. При этом, даже долив до минимального уровня, не спасает ситуацию. Здесь, дабы не повредить насос, его следует полностью отключить. Привод насоса ГУРа во многих автомобилях осуществляется отдельным ремнем. Соответственно, для остановки насоса этот ремень следует аккуратно перерезать, убедившись предварительно, что ремень приводит в движение только данный агрегат, и никакие другие механизмы не пострадают.

Езда с отключенным насосом допускается. Но проехать в таком режиме можно не более 500 км со скоростью не выше 45 км/ч. Руль будет вращаться туго, поэтому желательно ехать по возможности прямо, без крутых поворотов. Езда на расстояние более 500 км в аварийном режиме недопустима – это приведет к выходу из строя рулевой колонки.

Но что делать, если насос путем снятия ремня не отключается? В таком случае можно попробовать замкнуть масляный контур насоса, пустив шланг с его выхода обратно в бачок гидроусилителя. Жидкость начнет циркулировать в насосе, минуя рулевую колонку, которая будет работать в описанном выше аварийном режиме. Соответственно, ехать можно, строго соблюдая указанные требования.

Замена масла в ГУР

С предыдущей задачей легко сможет справиться каждый водитель – необходимо только узнать, где именно располагается бачок с маслом. А вот для того, чтобы заменить его – уже потребуется больше опыта. Хотя и эту задачу нельзя назвать сложной – по сути, весь процесс выполняется быстро и не требует особых навыков и познаний.

Что интересно – большинство производителей автомобилей никак не регламентирует периодичность замены масла в ГУРе. В таких случаях лучше полагаться на многолетний опыт специалистов. Механизм усилителя очень чувствительный, и сразу же реагирует на любые изменения качества масла – так что периодически его все же необходимо менять.

Если периодичность замены не указана в инструкции к транспортному средству – рекомендуется производить ее примерно каждые 20-30 тыс. км пробега (естественно, в том случае, если раньше она не потребуется из-за каких-либо проблем).

Причинами, по которым масло следует сменить, является его потемнение и/или появление запаха гари.

Прежде чем приступать к описанию процедуры, следует отметить, что экономить на масле для ГУРа настоятельно не рекомендуется – механизм весьма «привередливый», и к дешевым второсортным маслам относится очень плохо. Идеальный вариант – это использовать масло, которое рекомендует производитель Вашего автомобиля. Ну или на крайний случай – Dexron 3 (можно назвать его универсальным вариантом). В крайних случаях (к примеру, если в дороге произошла неполадка, и система дала течь) в бачок можно долить трансмиссионного или моторного масла – это поможет Вам доехать до ближайшего автосервиса. Однако долго ездить с таким «коктейлем» не рекомендуется – лучше всего сразу ехать в мастерскую и полностью менять масло уже там.

Ну а теперь перейдем непосредственно к описанию процедуры:

  1. Попускаем хомуты, которые имеются на патрубках бачка (на всасывающем и на возвратном) и подвигаем их в сторону.
  2. Откручиваем крепежи бачка.
  3. Подготавливаем подходящую тару для слива (минимум на 2 литра) и застилаем все приводы под капотом. Ну и под рукой полезно иметь чистую ветошь – при таких операциях масло обязательно куда-нибудь – да капнет.
  4. Наклоняем бачок и снимаем с него возвратный патрубок. Держите наготове ветошь – из патрубка сольются остатки жидкости.
  5. Сливаем масло из бачка в приготовленную тару.
  6. Патрубок отсоединяем от насоса и снимаем бачок. Если есть время и желание – настоятельно рекомендуется вымыть емкость и дать ему просохнуть – воды в системе быть не должно ни в коем случае.
  7. Устанавливаем бачок на место.
  8. Надеваем на насос встасывающий патрубок.
  9. На штуцер бачка надеваем возвратный патрубок, а на него надеваем любой шланг подходящего диаметра и опускаем его в тару.
  10. Приподнимаем переднюю часто автомобиля с помощью домкрата – чтобы они могли свободно поворачиваться.
  11. Заливаем масло до максимальной отметки.
  12. Не заводя мотор, прокручиваем автомобиль до упора в обе стороны. При этом из возвратного патрубка будет сливаться старое масло из системы, а из бачка – в нее будет поступать новое. Продолжаем поворачивать рулевое колесо до тех пор, пока из возвратного патрубка не польется «свежее» масло.
  13. Закрепляем бачок.
  14. Закрепляем выходной патрубок, накидываем и закручиваем все хомуты.
  15. Доливаем масло до максимальной отметки – часть его уйдет в систему, и уровень в бачке немного опустится.
  16. Запускаем мотор и несколько раз поворачиваем руль до упора в обе стороны. При этом уровень масла в бачке опять немного снизится – так что после этого заглушаем двигатель и доливаем масло.

ТРЕБОВАНИЯ ОХРАНЫ ТРУДА ВО ВРЕМЯ РАБОТЫ

3.1. Приступать к замене масла в автомобиле работник должен только после того, как автомашина будет очищена от грязи (снега) и вымыта. 3.2. После постановки автомобиля для замены масла необходимо проверить его торможение стояночным тормозом, отключение зажигания, установление рычага переключения передач (контролера) в нейтральное положение, наличие противооткатных упоров (башмаков) не менее двух под колеса. 3.3. Во время производства работ по замене масла в автомобиле пользоваться открытым огнем и курить запрещается. 3.4. Работы по замене масла в автомобиле снизу вне смотровой канавы, эстакады или подъемника производить только на лежаке. 3.5. Для безопасного перехода через смотровые канавы, а также для работы спереди и сзади автомобиля необходимо пользоваться переходными мостиками, а для спуска в смотровую канаву – специально установленными для этой цели лестницами. 3.6. Все работы по замене масла в автомобиле необходимо производить при неработающем двигателе. 3.7. Перед пуском двигателя следует убедиться в отсутствии людей под автомобилем, вблизи вращающихся частей двигателя и в установлении рычага переключения передач (контролера) в нейтральное положение. 3.8. Слив отработанного масла из двигателя автомобиля необходимо производить в специальную тару, исключая его разбрызгивание и перетекание. 3.9. Удалять разлитое масло или топливо необходимо с помощью песка или опилок, которые затем собрать в металлические ящики с плотно закрывающимися крышками, установленные вне помещения. 3.10. Необходимо правильно подбирать размер гаечного ключа, преимущественно пользоваться накидными и торцевыми ключами, а в труднодоступных местах – ключами с трещотками или шарнирной головкой. 3.11. При работе электроинструментом напряжением более 42 В необходимо пользоваться защитными средствами (диэлектрическими резиновыми перчатками, калошами, ковриками), выдаваемыми совместно с электроинструментом. 3.12. Подключать электроинструмент к сети при неисправном штепсельном разъеме запрещается. 3.13. При прекращении подачи электроэнергии или перерыве в работе необходимо отсоединять электроинструмент от электросети. 3.14. Использованный обтирочный материал необходимо убирать в специально установленный для этой цели металлический ящик с плотно закрывающейся крышкой. 3.15. При попадании на спецодежду бензина (другой легковоспламеняющейся жидкости), запрещается пользоваться открытым огнем, курить. 3.16. Работнику при замене масла в автомобиле ЗАПРЕЩАЕТСЯ: — выполнять работы под автомобилем или агрегатом, вывешенном только на подъемном механизме (кроме стационарных электрических подъемников) без подставки козелков или других страхующих устройств; — использовать случайные подставки и подкладки вместо специального дополнительного упора; — работать с поврежденными или неправильно установленными упорами; — переносить электрический инструмент, держа его за кабель, а также касаться рукой вращающихся частей до их остановки; — хранить на рабочем месте промасленные обтирочные материалы; — хранить чистые обтирочные материалы вместе с использованными; — мыть агрегаты, узлы, детали автомобиля легковоспламеняющимися жидкостями; — загромождать проходы и выходы из помещений материалами, оборудованием, тарой и т.п.; — хранить отработанное масло, порожнюю тару из-под топлива и смазочных материалов на месте ремонта; — устанавливать прокладки между звеном ключа и гранями гаек, болтов, а также наращивать ключи трубами или другими предметами.

Замена ГУР Лачетти: процесс, описание, фото, инструкция

Некоторые автомобилисты сталкивались с тем, что насос ГУРа начинал сильно шуметь на Chevrolet Lacetti. Это может быть связано с неисправностями подшипника, либо же сальника.

Многие автомобилисты ограничиваются тем, чтобы снять просто насос и поменять подшипники сальник автопроизводитель рекомендует менять насос в сборе. Средний межсервисный интервал работы насоса ГУРа Chevrolet Lacetti составляет где-то 150000 км.

В этой статье рассмотрим, как самостоятельно поменять насос ГУРа на Chevrolet Lacetti.

Видео

Видеоматериал подробно расскажет и покажет, как заменить насос ГУРа на Chevrolet Lacetti

Процесс замены

  1. Устанавливаем автомобиль на яму, поскольку придется залазить под машину.
  2. В обязательном порядке снимаем клемму минус с АКБ.
  3. Теперь необходимо снять корпус воздушного фильтра вместе с гофрой.
  4. Переходим к нижней части автомобиля и снять защиту двигателя.
  5. Также придется снять защитный подкрылок переднего правого колеса.
  6. Скидываем ремень генератора и откручиваем натяжной ролик. После того как ролик опустился, можно полностью снять ремень генератора.
  7. Переходим к верхней части автомобиля. Откручиваем крышку расширительного бачка насоса ГУРа. При помощи шприца или удлинительные трубки выкачиваем всю жидкость.
  8. Ищем ёмкость для того, чтобы подставить под насос. Демонтируем патрубок насоса на входе жидкости откручиваем хомут, и сливаем остатки сервисные жидкости.
  9. Теперь необходимо снять трубку высокого давления, которая расположена на выводе с насоса. Для этого необходимо открутить 2 болта и снять прокладку.
  10. Чтобы снять насос придется снимать шкив. Для этого необходимо раскрутить все гайки и демонтировать шкив.
  11. Поддомкрачивание двигатель и снимаем правую опору.
  12. После того как все операции сделаны можно снять насос ГУРа.

Установка нового насоса проводятся в противоположном порядке.

Выбор детали

Оригинальный артикул насоса ГУРа Chevrolet Lacetti 96451419. Средняя стоимость детали составляет 7000 руб. Также на автомобильном рынке можно найти аналоги насоса, которые ничем не уступают оригиналу, а стоит могут дешевле. Поэтому выбор остаётся за автомобилистами.

Вывод

Как показала инструкция поменять насос ГУРа на Chevrolet Lacetti не такая же простая операция, и под силу будет не каждому автомобилисту. Но если соблюдать всё чётко по инструкции, то замена насоса ГУРа не составит особых проблем

Стоит обратить внимание, что выбор детали стоит делать тщательно, смотреть на состояние насоса даже нового, чтобы не было трещин и прочих дефектов

Adblockdetector

Ресурс

Некоторые производители ГУР утверждают, что масла в их системах залито на весь срок службы, поэтому замена по причине старения и потере свойств не нужна. Менять масло необходимо лишь в случае проведения технических работ, затрагивающих систему гидравлического усиления руля. Разумеется, в случае если уровень «уходит», доливать стоит только жидкость, рекомендованную заводом-изготовителем.

Хотим вас заверить, что если вам дорого исправное состояние вашего автомобиля, замена жидкости ГУР – обязательная составляющая технического обслуживания. Рекомендовано менять масло каждые 100 тыс. км. либо 4-5 лет эксплуатации.

Если вы не знаете, как часто и когда менялось масло в последний раз, ориентироваться стоит на состояние жидкости. Темный цвет, грязевые примеси, горелый запах – явные причины заменить смазочный состав.

Заправочный объем

Информация о том, сколько масла залито в ГУР вашего автомобиля (и как часто его нужно менять), можно узнать из технической документации по эксплуатации. Учтите, что часть заправочного объема при замене своими руками в любом случае останется в системе. В зависимости от выбранного способа замены, этот показатель варьируется от 5-20%.

Если таковых материалов на руках у вас нет, ориентироваться можно на количество жидкости, которое удастся слить. Обычно замена жидкости гидроусилителя руля легкового автомобиля требует не более 1 л масла. Сколько смазки потребуется, зависит также от способа замены.

Контроль количества

Уровень жидкости ГУР можно проверить двумя способами:

  • на бачке есть формовка с насечками. Поскольку при нагреве смазочные материалы расширяются, вы увидите две пограничные отметки: Min, Max. Первая показывает минимальный уровень, а вторая максимально допустимый. Проверить уровень желательно «на холодную». В таком случае оптимальным показателем будет уровень, немного превышающий среднее значение между Min и Max. Если бачок изготовлен из полупрозрачной пластмассы, корпус можно подсветить фонариком. Граница жидкости с обратной стороны в таком случае станет более заметной;
  • другой тип конструкции предполагает наличие щупа, который одновременно является и крышкой бачка. Проверить уровень помогут такие же формовки. На определенных моделях может быть только одна линия, которая устанавливает минимально допустимое количество жидкости «на холодную».

Устройство гидроусилителя руля


Основные компоненты гидроусилителя руля

Гидроусилитель руля устанавливается на любого типа. Для легковых автомобилей наибольшее распространение получил реечный механизм. В этом случае схема ГУР следующая:

  • бачок для рабочей жидкости;
  • масляный насос;
  • золотниковый распределитель;
  • гидроцилиндр;
  • соединительные шланги.

Бачок ГУР


Бачок гидроусилителя

В бачке или резервуаре для рабочей жидкости установлен фильтрующий элемент и щуп для контроля за уровнем масла. С помощью масла смазываются трущиеся пары механизмов и передается усилие от насоса к гидроцилиндру. Фильтром от грязи и металлической стружки, возникающей в процессе эксплуатации, в бачке служит сетка.

Уровень жидкости внутри бака можно проверить визуально в случае, когда резервуар сделан из полупрозрачного пластика. Если пластик непрозрачный или используется металлический бачок, уровень жидкости проверяется с помощью щупа.

В некоторых автомобилях уровень жидкости можно проверить только после кратковременной работы двигателя либо при вращении рулевого колеса несколько раз в разные стороны во время работы машины на холостом ходу.

На щупах или резервуарах сделаны специальные насечки, как для «холодного» двигателя, так и для «горячего», уже работающего в течение какого-то времени. Также необходимый уровень жидкости можно определить и с помощью отметок «Max» и «Min».

Насос гидроусилителя


Лопастной насос гидроусилителя

необходим для того, чтобы в системе поддерживалось нужное давление, а также происходила циркуляция масла. Насос устанавливается на блоке цилиндров двигателя и приводится в действие от шкива коленчатого вала при помощи приводного ремня.

Конструктивно насос может быть разных типов. Наиболее распространенными являются лопастные насосы, которые характеризуются высоким КПД и износоустойчивостью. Устройство выполнено в металлическом корпусе с вращающимся внутри него ротором с лопастями.

В процессе вращения лопасти захватывают рабочую жидкость и под давлением подают ее в распределитель и далее в гидроцилиндр.

Привод насоса осуществляется от шкива коленчатого вала, поэтому его производительность и давление зависят от количества оборотов двигателя. Для поддержания необходимого давления в ГУР используется специальный клапан. Давление, которое создает насос в системе, может достигать до 100-150 бар.

В зависимости от типа управления масляные насосы подразделяются на регулируемые и нерегулируемые:

  • регулируемые насосы поддерживают постоянное давление за счет изменения производительной части насоса;
  • постоянное давление в нерегулируемых насосах поддерживает редукционный клапан.

Редукционный клапан представляет собой пневматический или гидравлический дроссель, действующий автоматически и контролирующий уровень давления масла.

Распределитель ГУР


Схематичное устройство распределителя

Распределитель гидроусилителя устанавливается на рулевом валу или на элементах . Его назначение – направление потоков рабочей жидкости в соответствующую полость гидроцилиндра или обратно в бачок.

Главными элементами распределителя являются торсион, поворотный золотник и вал распределителя. Торсион представляет собой тонкий пружинистый металлический стержень, который закручивается под действием крутящего момента. Золотник и вал распределителя представляют собой две цилиндрические детали с каналами для жидкости, вставленные друг в друга. Золотник связан с шестерней рулевого механизма, а вал распределителя с карданным валом , то есть с рулем. Торсион одним концом закреплен на валу распределителя, другой его конец установлен в поворотный золотник.

Распределитель может быть осевым, при котором золотник перемещается поступательно, и роторным – здесь золотник вращается.

Гидроцилиндр и соединительные шланги

Гидроцилиндр встроен в рейку и состоит из поршня и штока, перемещающего рейку под действием давления жидкости.

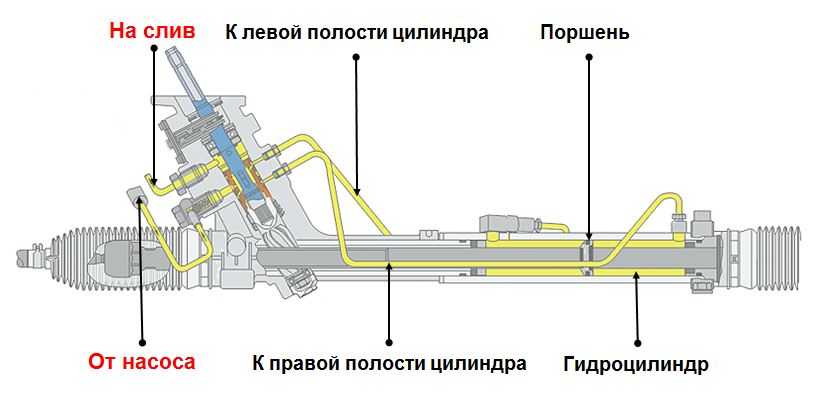

Схема циркуляции жидкости в гидроусилителе

Соединительные шланги высокого давления обеспечивают циркуляцию масла между распределителем, гидроцилиндром и насосом.  Масло из бачка в насос и из распределителя обратно в бачок поступает по шлангам низкого давления.

Характерные неисправности гидроусилителя руля

Неисправности в работе гидроусилителя легко опознать по характерным признакам. Среди них:

  • Туго поворачивается рулевое колесо. Вероятные причины — выход из строя насоса ГУР, использование неподходящей рабочей жидкости, залипание каналов золотникового механизма.
  • При вывернутом до упора рулевом колесе (в любую сторону) в процессе езды слышен звук высокой частоты (похожий на свист). Вероятная причина — прослаблен приводной ремень.
  • Рулевое колесо поворачивается рывками. Вероятные причины неисправности — несоответствие рабочей жидкости спецификации, заявленной производителем, неисправность распределяющего жидкость механизма, неисправность насоса.
  • Наличие интенсивного пенообразования в расширительном бачке. Вероятные причины — смешивание жидкостей разных типов, неисправность насоса ГУР.
  • При работающем двигателе происходит самопроизвольный поворот рулевого колеса в любую сторону. Вероятная причина — неисправная работа золотникового механизма, чаще всего, засорение его рабочих каналов, неверная сборка (например, после установки ремкомплекта).

Рекомендации по эксплуатации и обслуживанию ГУР

Для того чтобы гидроусилитель руля и его система работали в штатном режиме, а также для продления срока их эксплуатации необходимо придерживаться нескольких несложных правил:

  • использовать рабочие жидкости, рекомендованные автопроизводителем, а также проводить их своевременную замену (большинство автопроизводителей рекомендуют производить замену жидкости ГУР через каждые 60. 120 тысяч километра пробега, или один раз в 2 года, это зависит от стиля вождения и интенсивности эксплуатации автомобиля);
  • выполнять прокачку системы ГУР в строгом соответствии с описанным выше алгоритмом (или соблюдая отдельные требования, если таковые предъявляет производитель автомобиля);
  • следить за состоянием пыльника рулевой рейки, поскольку если он будет порван, то пыль и грязь попадут в систему, что приводит к выходу из насоса ГУР. Признаком уже случившийся проблемы является гул гидроусилителя, который не устраняется даже заменой жидкости.

Стоимость замены жидкости и прокачки ГУРа

Если вы планируете проводить работы по замене жидкости и прокачке ГУРа самостоятельно, то вам необходимо будет купить лишь масло в объеме от 1 до 3 литров (с учетом промывки, при этом объем системы ГУРа легкового автомобиля составляет до 1 литра). Цена жидкости зависит от марки и магазина. Она находится в пределах 4. 15$ за один литр. Если же вы не хотите или не можете самостоятельно выполнять подобные работы — обратитесь за помощью на СТО. Приблизительные цены на январь 2017 года составляют:

  • работа по замене жидкости — 1200 рублей;
  • прокачка ГУРа — 600 рублей.

Как прокачать гидроусилитель руля

Вспомогательные системы автомобиля предназначены для улучшения характеристик не только двигателя, но и для удобства управления, а так же диагностики неисправностей. К вспомогательным системам относятся бортовые компьютеры, гидроусилители руля, электроусилители и др. Ниже поговорим о таком устройстве как гидроусилитель руля, о его характерных неисправностях. Будут даны рекомендации как прокачать гидроусилитель руля, и какие жидкости применять в рулевых рейках.

Куча деталей

Гидроусилитель руля это целый комплекс отдельных агрегатов и элементов таких как:

  1. Насос гидроусилителя
  2. Рулевая рейка, совмещенная с гидроцилиндром (существуют модели реек с выносным гидроцилиндром)
  3. Устройство управления рабочей жидкостью (золотниковый механизм)
  4. Соединительные шланги высокого и низкого давления
  5. Расширительный бочок
  6. Рабочая жидкость

Насос представляет собой металлический корпус, внутри которого вращается барабан с лопастями. При вращении лопасти захватывают рабочую жидкость и подают ее под давлением в рулевую рейку. Приводиться в действие насос двигателем, посредством ременной передачи. В электроусилителях насос вращается при помощи электрического двигателя.

Рулевая рейка выполнена в форме цилиндра, внутри которого расположены зубчатая рейка, которая является и штоком гидроцилиндра, поршень гидроцилиндра и механизм управления. В торцы зубчатой рейки вворачиваются рулевые тяги, которые соединены с поворотной ступицей. Рулевая штанга через карданные соединения соединена подвижно с зубчатой рейкой.

Расширительный бачок находится выше уровня насоса в подкапотном пространстве. Изготавливается обычно из прочной пластмассы. Внутри имеет фильтрующий элемент и рассекатель напора жидкости.

В качестве рабочей жидкости гидроусилителя руля применяются специальные масла, определенной вязкости и температурного режима работы. Обычно производитель указывает спецификацию масла для гидроусилителя, но для обывателя еще указывает ее цвет, который совпадает с цветом пробки расширительного бачка. Например, концерн Фольксваген применяет зеленый цвет.Заливать жидкости разных спецификаций недопустимо, к чему это приведет, поговорим ниже.

Как это работает

Все очень просто. При нахождении руля в прямом положении, жидкость нагнетаемая насосом, подается в механизм распределения. В этот момент каналы расположены так, что она просто возвращается в расширительный бачок. При повороте рулевого колеса, например, вправо, каналы распределителя совмещаются так, что жидкость начинает поступать в левую половину гидроцилиндра, помогая давлением на зубчатую рейку поворачивать водителю руль. Как только поворот руля остановлен, распределитель начинает опять циркулировать жидкость вхолостую.

Опа! Авария! Определяем причину неисправности

Некоторые характерные неисправности гидроусилителя руля:

Руль туго поворачивается в любом направлении— скорее всего, вышел из строя насос, применена жидкость не правильной спецификации, забиты каналы золотникового механизма.

При повороте руля до конца в одну из сторон, слышен свист высокой тональности.— прослаблен приводной ремень.

Руль поворачивается рывками.— жидкость не соответствует спецификациям производителя, неисправен механизм распределения или насос.

В расширительном бачке наблюдается повышенное пенообразование.— смешаны жидкости разных спецификаций, неисправен насос.

При заведенном двигателе руль произвольно поворачивается в одну сторону.— неисправен золотниковый механизм, неисправность, скорее всего, заключается в загрязнении каналов механизма, или неправильной сборке, после установки ремкомплекта.

Рекомендуем-с!

Для правильной и долговечной работы гидроусилителя необходимо придерживаться некоторых нехитрых правил:

  • Заливать рабочие жидкости, только рекомендованные производителем.
  • Прокачку системы после ремонта производить следующим способом: подсоединить все рабочие шланги, при заглушенном двигателе наполнить расширительный бачок, отсоединить шланг после рейки (низкого давления), исключая возможность завестись двигателю, стартером прокручиваем мотор, пока жидкость не пойдет через отверстие рейки. Далее зажимаем штуцер шланга и заводим мотор. Поворачиваем руль несколько раз до упора в обе стороны. Наблюдаем на предмет течи всю систему в течение пяти минут. Если течи не выявлены, заливаем до максимальной отметки и закрываем расширительный бачок.
  • Ремень привода менять в соответствии с рекомендациями производителя.

Исправный гидроусилитель — залог безопасного движения!

Принцип работы

Разберем как работает ГУР на примере поворота авто вправо. При равномерном движении насос подает под давлением рабочую жидкость в распределитель.

Поскольку руль не вращается, торсион не воздействует на золотник, в это время открыты только перепускные каналы, и жидкость, проходя через эти каналы по «обратке» возвращается в бачок.

При повороте вправо, шестерня рулевого механизма воздействует на рейку, и та начинает перемещаться в правую сторону.

В это время торсион действует на золотник и тот смещается, перекрывая перепускные каналы, и соединяет канал правой полости силового цилиндра для жидкости, с каналом, идущим от насоса.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как заменить топливный фильтр Митсубиси Паджеро, Volkswagen Polo Sedan

Она под давлением попадает в цилиндры и начинает давить на поршень штока создавая дополнительное усилие для перемещения рейки.

В это же время, сместившись золотник соединяет между собой канал левой полости цилиндра с каналом «обратки», чтобы жидкость, находящаяся в данной полости, не создавала противонаправленное усилие.

При прекращении вращения руля во время поворота, золотник сразу же становится на место, перекрывая подачу жидкости в цилиндр.

При выравнивании колес, когда руль вращается влево, процесс производится с точностью до наоборот.

Следует отметить, чем сильнее водитель будет воздействовать на руль, тем сильнее скручивание торсиона и смещение золотника, а значит, каналы откроются больше и подача жидкости в требуемую полость будет интенсивнее.
