Ремонт сабвуфера в домашних условиях

Как установить и подключить сабвуфер

Самостоятельная установка и подключение сабвуфера в машине потребует некоторых инструментов и расходных материалов. Кроме усилителя и сабвуфера нам потребуется:

  • проводка (питание, “тюльпаны” и плюсовой провод к усилителю и автомагнитоле);
  • предохранитель;
  • конденсатор;
  • плоскогубцы и кусачки;
  • изолента;
  • стяжка;
  • набор гаечных ключей и разводной ключ.

Схема подключения пассивного сабвуфера


Сабвуфер вместе с сателлитами присоединяется к усилителю, а он в свою очередь к автомагнитоле. Усилитель получает сигнал от магнитолы и распределяет его между низкочастотным динамиком (сабвуфером) и высокочастотными (сателлитами). Зачастую сабвуфер с усилителем устанавливают в багажник, так как только там есть место для него. Поэтому нам нужно протянуть провода через весь салон от аккумулятора к багажнику.

Перед началом подключения убедитесь, что соблюдаются все правила безопасности. Во избежание короткого замыкания аккумулятор автомобиля обязательно должен быть отключен.


Провода питания, особенно “плюс”, должны быть защищены чем-нибудь, к примеру гофрой. По крайней мере должна быть защищена та часть, которая будет находиться в моторном отсеке. Также на плюсовом проводе нужно установить предохранитель как можно ближе к аккумулятору. Можно купить уже готовый провод с установленным предохранителем. Его номинал можно определить, узнав максимальную силу тока, которая потребляется усилителем, и на всякий случай добавить 5 ампер.

Пошаговая инструкция по подключению сабвуфера и усилителя

Этот алгоритм подойдет и для классического ящика, и для стелс сабвуфера. Весь процесс занимает примерно 1-3 часа, и самое сложное в нем – это провести силовой кабель к усилителю. С этого и начнем.

  1. Находим технологическое отверстие. Оно зачастую закрывается резиновой заглушкой, а в отечественных автомобилях может и вовсе не закрываться. Если отверстия нет – нужно сверлить, и после протяжки кабеля залить его герметиком. Чтобы кабель не перетирался, лучше вставить резиновую втулку (к примеру, кусок шланга).
  2. Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Лучше заранее подумать, где будет проложен кабель питания. В некоторых местах необходимо снять (или частично ослабить) накладки порогов, обшивку салона и другие элементы, под которыми будет протянута проводка. Будьте внимательны и не допускайте защемления проводки. После протяжки проводов можно вернуть все на место.
  3. В багажник, где у нас находится усилитель, провода также выводятся через технологическое отверстие. Подключаем к усилителю “плюс” и “минус” соответственно.
  4. Усилитель подключен к питанию, теперь его нужно подключить к автомагнитоле. Для этого используются стандартные RCA кабели – “тюльпаны” и провод управления питанием усилителя (тонкий одножильный провод, зачастую синего цвета). Чтобы снять магнитолу можно использовать специальные ключи, но если таких нет, подойдет нож или отвертка.
  5. Подключаем тюльпаны в соответствии с цветами коннекторов. Бывает так, что провод имеет красный и черный штекеры, а магнитола красный и белый. В таком случае подключаем красный к красному, а белый к черному. Также подключаем плюсовой провод питания, если хотите, чтобы вместе с магнитолой включался сабвуфер.
  6. Далее протягиваем провода через салон вместе с силовым проводом. Подключаем RCA коннекторы к соответствующим портам усилителя.
  7. Если вы подключили провод питания к магнитофону, то необходимо подключить его и на усилитель, чтобы он включался вместе с магнитолой. Находим клему и подключаем к ней провод питания от магнитолы.
  8. Осталось только подключить сабвуфер к усилителю. В нашем примере усилитель двухканальный, и мы подключаем сабвуфер к обоим каналам, чтобы усилитель мог оптимально распределять мощность между ними.

Конденсатор ставить не обязательно, но желательно. Его стоит подключать в том случае, когда максимальная мощность усилителя превышает 400 Ватт. Где установить конденсатор – решать вам, либо в багажнике, либо в моторном отсеке.

Если подключить мощный усилитель напрямую, то он будет потреблять много энергии и аккумулятор быстро разрядится. Зарядки аккумулятора от движения не хватит для поддержания постоянной работы усилителя. Также усилитель можно подключить к кнопке и включать отдельно от магнитолы.

Внимательно проверяем правильность подключения всех проводов и надежность их креплений. Некоторые усилители никак не защищены от переполюсовки, что может привести к повреждению транзисторов. Не стоит путать местами провода усилителя.

Подключаем клему к аккумулятору, слушаем, наслаждаемся.

https://youtube.com/watch?v=A0dT42R3ZfY

Электрическая схема активного сабвуфера

Что касается электрической составляющей активного сабвуфера, то она прорабатывается по следующей схеме.

Электрическая схема активного сабвуфера

Состоит активный сабвуфер из 4-х блоков:

  • Summators – то есть блок сумматоров;
  • Subwoofer driver или блок кроссовера;
  • Power amplifier или блок усилителя;
  • Power supply или блок питания (взаимодействующий с блоком охлаждения).

Принцип действия основан на следующих этапах:

  • Сначала звук идет в первый отсек — блок сумматоров. Здесь происходит суммирование обоих каналов: правый/левый;
  • Далее звук передается в кроссовер, где формируется сигнал;

Схема фильтра сабвуфера

После этого только, как сформировался сигнал, он поступает в усилитель, а уже затем в излучатель.

Итак, мы выяснили, что переделка может быть осуществлена своими руками. В данном случае будет крайне полезно посмотреть видео обзор по теме или соответствующие фото – материалы. Действовать надо строго по инструкции. Таким образом, если все удастся осуществить, мы неплохо сэкономим, ведь цена на активный сабвуфер довольно высока.

Четвертый шаг: настройка акустической фазы

Для того чтобы басы звучали в гармонии с остальными частотами, выдающимися из фронтальных динамиков и при этом  не возникало ощущаемого разделения на стороны автомобиля, нужно верно настроить акустическую фазу. Данный параметр настраивается по личным ощущениям водителя и регулируется фазовращателем Acoustic phase, который расположен на лицевой панели усилителя. Следует постепенно вращать фазовращатель регулировки фильтра  по направлению часовой стрелки до того момента, пока фронтальные динамики и сабвуфер не начнут играть в одной плоскости / акустической фазе (не будет ощущения отдельного выдавания баса с зада). Композиции для проверки необходимо прослушивать на водительском сидении, где отслоение звука всегда более ощутимо.

Посмотрите видео по настройке:

Подключаем сабвуфер

Чаще всего нам приходится иметь дело с сабвуферами, входящими в состав акустических систем разных конфигураций – 2.1, 5.1 или 7.1. Подключение таких устройств, в виду того, что они предназначены для работы в паре с компьютером, или DVD-плеером, обычно не вызывает затруднений. Достаточно определить, к какому разъему подсоединяется тот или иной тип колонок.

Подробнее:Как включить звук на компьютереКак подключить домашний кинотеатр к компьютеру

Трудности начинаются тогда, когда мы пытаемся включить сабвуфер, представляющий собой отдельную колонку, купленную в магазине или ранее входящую в комплект другой акустической системы. Некоторых пользователей также интересует вопрос, каким образом можно использовать мощные автомобильные сабвуферы в домашних условиях. Ниже обсудим все нюансы подключения для разных видов устройств.

Низкочастотные колонки бывают двух типов – активные и пассивные.

Вариант 1: Активная НЧ-колонка

Активные сабвуферы представляют собой симбиоз из динамика и вспомогательной электроники – усилителя или ресивера, необходимого, как нетрудно догадаться, для усиления сигнала. Такие колонки имеют два вида разъемов – входные для получения сигнала от источника звука, в нашем случае, компьютера, и выходные – для подключения других динамиков. Нас интересуют первые.

Как видно на изображении, это гнезда типа RCA или «Тюльпаны». Для того чтобы соединить их с компьютером, потребуется переходник с RCA на miniJack 3.5 mm (AUX) типа «male-male».

Один конец переходника включается в «тюльпаны» на сабвуфере, а второй — в разъем для НЧ колонки на звуковой карте ПК.

Все проходит гладко, если карта имеет необходимый порт, но как быть, когда ее конфигурация не позволяет пользоваться никакими «лишними» колонками, кроме стерео?

В этом случае на выручку и приходят выходы на «сабе».

Здесь нам также понадобится переходник RCA – miniJack 3.5 mm, но немного другого вида. В первом случае это был «male-male», а во втором – «male-female».

Не стоит беспокоиться о том, что выход на компьютере специально не предназначен для низких частот – электронная начинка активного сабвуфера сама «разведет» звук и звучание будет корректным.

Достоинства таких систем – компактность и отсутствие лишних проводных соединений, так как все компоненты помещены в один корпус. Недостатки вытекают из достоинств: такая компоновка не позволяет получить довольно мощное устройство. Если же производитель хочет иметь более высокие показатели, то вместе с ними возрастает и стоимость.

Вариант 2: Пассивная НЧ-колонка

Пассивные сабвуферы никакими дополнительными блоками не оборудованы и для нормальной работы требуют промежуточного устройства – усилителя или ресивера.

Сборка такой системы производится с помощью соответствующих кабелей и, если требуется, переходников, по схеме «компьютер – усилитель – сабвуфер». Если вспомогательное устройство оборудовано достаточным количеством выходных разъемов, то к нему также можно подсоединить и акустическую систему.

Достоинство пассивных низкочастотных колонок заключается в том, что их можно сделать весьма мощными. Недостатки – необходимость приобретения усилителя и наличие дополнительных проводных соединений.

Вариант 3: Автомобильный сабвуфер

Автомобильные сабвуферы, в большинстве своем, отличаются высокой мощностью, что требует дополнительно источника питания 12 вольт. Для этого отлично подходит обычный БП от компьютера

Обратите внимание на то, чтобы его выходная мощность соответствовала мощности усилителя, внешнего или встроенного. Если БП окажется «слабее», то аппаратура не будет использовать все свои возможности. В силу того, что такие системы не предназначены для домашнего использования, в их конструкции имеются некоторые особенности, требующие нестандартного подхода

Ниже приведем вариант подключения пассивного «саба» с усилителем. Для активного устройства манипуляции будут аналогичными

В силу того, что такие системы не предназначены для домашнего использования, в их конструкции имеются некоторые особенности, требующие нестандартного подхода. Ниже приведем вариант подключения пассивного «саба» с усилителем. Для активного устройства манипуляции будут аналогичными.

Заключение

Сабвуфер позволит вам получать больше удовольствия от прослушивания любимой музыки. Подключить его к компьютеру, как видите, совсем несложно, нужно лишь вооружиться необходимыми переходниками, и, конечно же, знаниями, которые вы получили в этой статье.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Переделка

Как сделать пассивный сабвуфер активным

Некоторые пользователи, чтобы не переплачивать за активный сабвуфер, решаются сделать его сами из пассивного. Идея интересная и полностью оправдавшая себя на практике.

Расчет показателей

Переделка по схеме

Если бы мы делали активный сабвуфер полностью с нуля, то в первую очередь, нужно было бы скачать из интернета или найти другим способом программу для расчета акустических оформлений.

К тому же, надо было бы найти известные значения Тиля-Смолла. Они нужны, кстати, и в нашем случае.

Известные параметры Тиля-Смолла

Дело в том, что излучатели, установленные в динамике, могут не соответствовать вышеприведенным параметрам. И тогда придется все измерять заново.

Измерение

Начали:

  • Сначала измеряется резонансная частота Fs. Этот параметр указывает частоту без любого дополнительного оформления. Вычисляется Fs так: излучатель подвешивается в воздухе на большом расстоянии от посторонних предметов, чтобы на это значение не влияли внешние характеристики;
  • Лучше измерять резонансную частоту в свободном гараже или другом помещении. Динамик подвешиваем на потолок;
  • Открываем программу Тон Генератор на компьютере;
  • Начальная частота ставится на 10Гц, а затем плавно шагом в 1Гц увеличивается частота. Одновременно надо смотреть на показания вольтметра. Благодаря приведенному ниже графику, можно определить требуемое значение;

График резонансной частоты

  • Приблизительной частотой динамика Fs при шаге 1Гц станет максимальное значение вольтметра;
  • Чтобы вычислить точное значение, потребуется поменять частоту уже не на 1Гц, а на пять сотых его части.

Второе значение

  • Затем измеряется полная электромеханическая добротность Qts. Интересно, что добротность имеет два показателя: механический и электрический. Первый определяется выбором материала подвеса. Измеряется добротность часто кустарным методом: покачиванием. Низкое значение добротности сабвуфера – 0,3/0,35, а высокое – 0,5/0,6.
  • Электромеханическую добротность находят по формуле, где значениями будут выступать две составляющие, одна из которых ниже резонансной частоты, а другая выше.

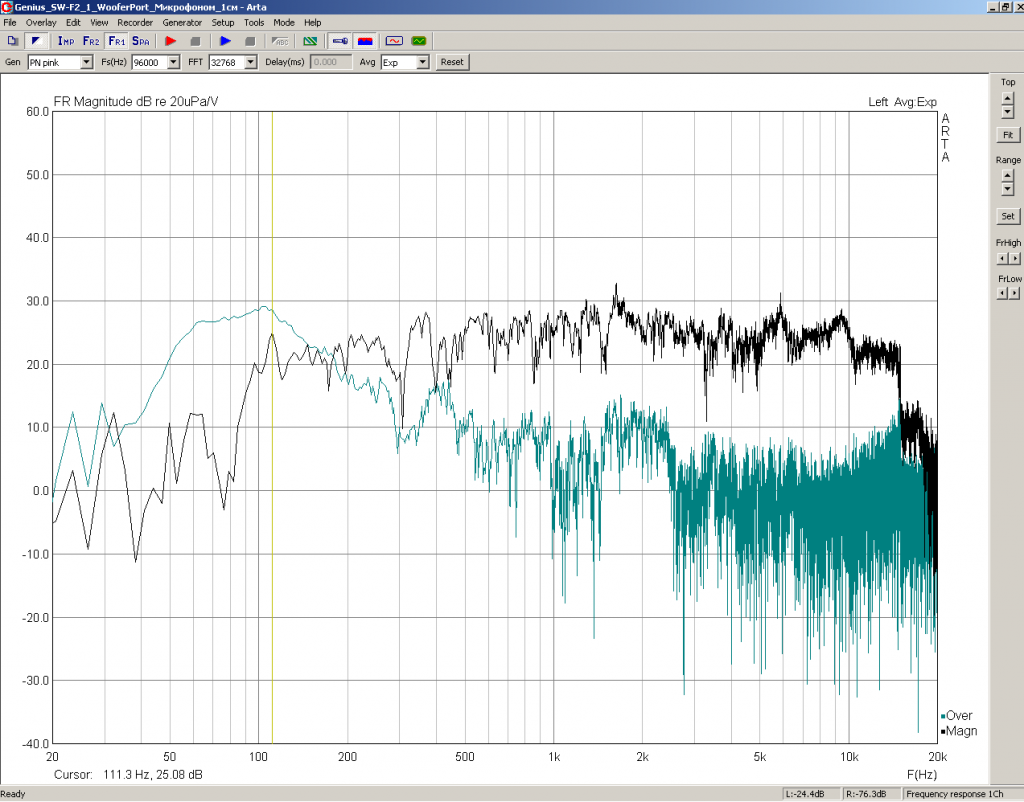

АЧХ сабвуфера

Эквивалентный объем

Наконец, третье значение, которое нам нужно будет вычислить, это эквивалентный объем Vac:

  • Для определения такого объема понадобится ящик-фазоинвертор с отверстием. В пассивном сабвуфере от производителя уже согласован объем такого ящика в сравнении с диаметром динамика. Поэтому ничего лишнего делать не нужно;
  • Опять же, по программе Тон Генератор определяем значение, как и в случае с резонансной частотой. Только вычисления проводятся по следующей формуле:

Формула определения Vac

Переделка корпуса

Для того чтобы получить высококачественное звучание, одних вычислений мало. Надо тщательно подготовить корпус сабвуфера, переделав его под активный вариант. Что мы добились вычислениями? Определили внутренний объем ящика, длину и диаметр фазоинвертора.

Одно знать нужно обязательно: активный сабвуфер (его корпус) должен состоять из 2-х отсеков. Излучатель или громкоговоритель находится в одном из отсеков, а усилитель, кроссовер и блок питания в другом.

Активный сабвуфер изнутри с 2-я отсеками

https://youtube.com/watch?v=MjN9X78zdow

Подключение

После изучения видов и типов, переходим к вопросу как подключить сабвуфер к автомагнитоле без усилителя:

Чтобы приступить к подключению активного сабвуфера, сначала находим на задней панели автомобильной магнитолы два входа, затем с помощью линейного провода соединяем со входом сабвуфера вход головного устройства
Затем подключаем питание — для этого протягиваем питающий провод от клеммы «плюс» аккумуляторной батареи к сабвуферу
А «минусовым» проводом соединяем сабвуфер и аккумулятор

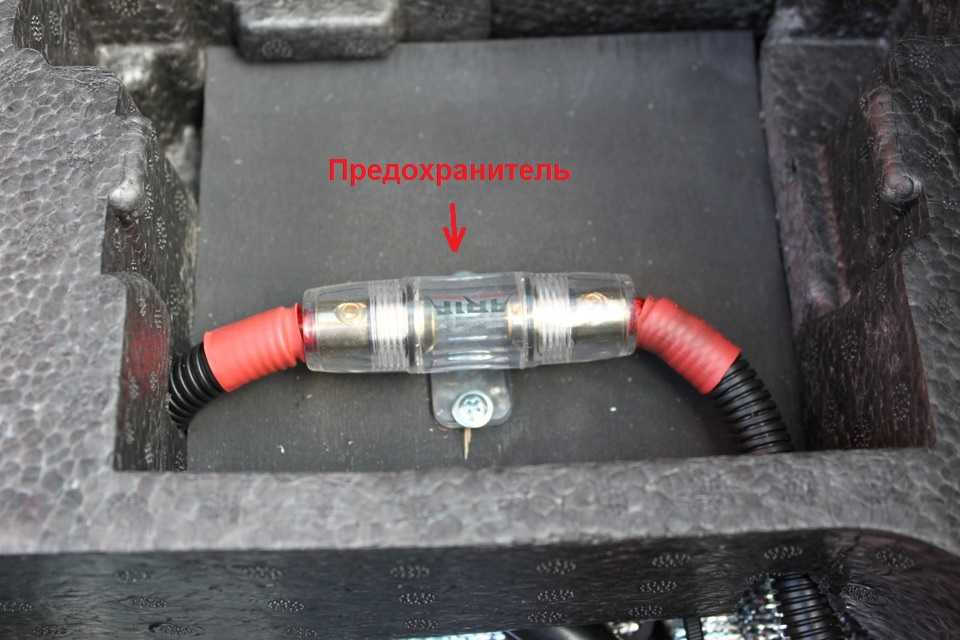

При подключении активного сабвуфера к автомобильной магнитоле предусматривается установка дополнительного (очень важного) компонента – предохранителя
Устанавливать его следует возле самого аккумулятора
Схема установки сабвуфера без усилителя показана на первой картинке статьи
Когда воспроизводятся низкочастотные звуки, значительно повышается потребление сабвуфером электрической мощности, в результате этого возрастает нагрузка, идущая на элементы, питающие бортовую сеть машины
Поэтому в целях безопасности цепи питания, устанавливается дополнительный конденсатор в цепь питания сабвуфера

  • После подключения сабвуфера к автомобильной магнитоле, переходим к настройке нашей акустической системы
  • Как правило, вся настройка сводится к тому, чтобы создать лимит верхнего предела работы для низкочастотного динамика, затем правильно подобрать фазу колебания для динамика

Теперь, как подсоединить сабвуфер в машине без усилителя, приходится, как правило полностью переделать систему питания аудио поэтому вот примерный список нужных покупок:

  • 5 метров силового кабеля 8AWG(красного)
  • 1 метр кабеля 8 AWG черного
  • 5 метров управляющего кабеля (тонкого) сечением 0,75миллиметра
  • Держатель предохранителя FH58
  • Предохранитель на 40 Ампер
  • Межблочные кабели
  • 2 метра тюбинга
  • Клеммы и стяжки

Схема у звуковой системы простая, поэтому расписывать полностью нет смысла, смотрите первое фото этой статьи:

  • Предохранитель ставится в 10-15 сантиметрах от аккумулятора, силовой кабель кидаете в тюбинг
  • Все кабели внутри салоне прокладываем под ковролином

Клеммы сабвуфера

Как подключить сабвуфер в машине без усилителя -смотрите обозначение выходов на сабвуфере:

  • выход +12V – это питание (ведется только на аккумулятор через предохранитель)
  • REM – это управляющий провод, он ведется от магнитолы, и подключается к проводу цвета «синий/белый» (для автомагнитол Pioneer, если у вас иная, тогда в инструкции подключения магнитолы смотрите), который обычно торчит из пучка проводов, идущих от магнитолы
  • Клемма GND – это масса (минусовой провод)
  • Контакт LOW INPUT (под тюльпаны) — подключаются RCA провода (к сабу от магнитолы, если они есть)
  • Контакт HI-INPUT — сюда подключаем, в случае когда отсутствуют RCA выходы на магнитоле

Теперь понятно, как подсоединить сабвуфер в машину без усилителя, остается только пожелать успехов в этом деле, чтобы лучше понять тему, рекомендуем смотреть наше обучающее видео.

Теперь немного об электронной начинке

Устройство практически одинаковое, разве что размеры побольше, микросхемы, либо конденсаторы могут стоять в другом порядке:

  • Рассмотрим подробнее преобразователь напряжения, блока питания и усилитель
  • Усилитель сабвуфера ceratec как правило стоит двухканальный, но два канала подключаются к одной единственной динамической головке
  • При этом каждый канал в усилителе усиливает разную звуковую частоту, низкая и средняя, как правило
  • Кроме того современные усилители, почти все, работают на одной микросхеме из серии TDA
  • Чтобы получить большую мощность на выходе усилителя, двенадцати вольт от бортовой сети машины не хватает, для мощных микросхем питающее напряжение от 40вольт
  • Поэтому в схеме сабвуфера b w стоит встроеный высокочастотный преобразователь, который преобразует напряжение 12 вольт в необходимое для нормальной работы усилителя

Сабвуфер без корпуса

  • На рисунке всю схему мы разбили на три главных блока. А1 – управление эквалайзером, он выходит из строя крайне редко, сломать его нужно постараться, уделять ему время не станем, меняется целиком
  • А2 – это преобразователь напряжения, а А3 – получается усилитель мощности Подробнее остановимся на А2 и А3

Немного увеличенная схема

  • Напряжение, через фильтр, приходит к конденсатору С1, оттуда подается к транзисторным ключам VT1 и VT2
  • Транзисторными ключами управляет сигнал высокой частоты, вырабатываемый микросхемой DD1
  • Усиленный сигнал с транзисторов VT1-VT2 приходит на трансформатор Т1, там напряжение превращается с 12Вольт в 40 Вольт
  • Причем вторичная обмотка трансформатора состоит из двух обмоток, для выпрямления применяется выпрямитель, состоящий из двух диодов
  • Чтобы разгрузить эти диоды параллельно им установлено еще два диода
  • Каждая из микросхем DD2 и DD3 питается только от своих диодов
  • Чтобы сгладить высокочастотные импульсы установлены конденсаторы, отмечены С2 и С3
  • Преобразователь А2 на этом заканчивается, далее идет усилитель мощности А3
  • Современные усилители состоят из единственной микросхемы
  • На входе её, для получения нормальных выходных параметров, должен присутствовать сигнал определенной величины
  • Конструкторы этого сабвуфера решили, что не каждой автомагнитоле хватит мощности, а точнее силы выходного сигнала с первичного усилителя, чтобы получить номинальные выходные параметры
  • Поэтому добавили транзистор, чтобы усилить сигнал перед входом микросхемы, на схеме DD2 и DD3
  • Вот список основных радиодеталей, которые выходят из строя чаще всего
  • Бывает, что за замену одного конденсатора цена в мастерской будет немалая, а работа то копеечная
  • Поэтому, лучше проверить всю схему самостоятельно, прежде чем платить не глядя

Дополнительно рекомендую изучить видео по ремонту.

Выбор динамика для ЗЯ

Для подбора сабвуферного динамика в закрытый ящик нужно отталкиваться от параметров Тиля — Смолла (Fs, Qts, Vas). Обычно эти данные указываются в сопроводительной документации, но если у вас ее нет, то параметры всегда можно отыскать в сети.

Для того, что бы понять  подходит ли динамик для ЗЯ, достаточно провести простые вычисления. Нужно  поделить на  и если значение получилось меньше 80, то такой саб подходит для ЗЯ и будет оптимально звучать в таком корпусе.

Например, у того же динамика RE Audio SX PRO 15D2 Fs = 27.8 Гц, а Qts = 0.38.

Fs / Qts = 27.8 / 0.38 = 73.2 Такой саб вполне подходит для закрытого ящика.

Если значение для вашего динамика получилось больше 80, то стоит подыскать ему другое оформление с помощью этой очень полезной таблички.

Как рассчитать литраж корпуса

Что такое объём корпуса? Это одна из основных величин, от которой напрямую будет зависеть звучание динамиков в сабвуфере. Рассчитать объём корпуса можно двумя способами: с помощью профессиональных программ или вручную.

Помимо этого программы рассчитают размеры всех необходимых для изготовления деталей и элементов, поэтому вам придётся просто взять выведенные параметры и на их основании изготавливать коробку.

Как посчитать объём корпуса вручную

Расчёты без применения специализированного программного обеспечения проще, хотя невозможно будет представить себе модель будущего сабвуфера или размеры его корпуса.

Объём короба высчитывается по формуле V = h*L*A.

При этом в формулу необходимо подставить следующие значения:

  • h — высота короба;
  • L — длина короба;
  • А — его высота.

Зная все эти параметры, легко определить и объём корпуса сабвуфера.

Алгоритм программы учтёт все пожелания и сделает расчёт объёма и иных параметров корпуса быстро и правильно

Корпус активного саба и его виды

Устройство активных сабвуферов

За счет корпуса этого динамика создается уникальное акустическое оформление. При этом некоторые устройства нуждаются в разнообразном оформлении.Активные сабвуферы могут быть установлены в такие ящики:

Закрытый ящик. Изготавливается довольно просто. При этом подключение сабвуфера с таким оформлением осуществляется в несколько простых действий. Во время установки практически нельзя допустить тех или иных ошибок.

  • Полосовой ящик.
  • Ящик с фазоинвертором. Это ящик, обладающий портом с определенной длиной. Основное преимущество в том, что с его помощью можно создавать любое давление в системе. Однако для установки такого устройства следует обладать большим багажом знаний и опыта.

Основное требование для любого вида ящика – он должен быть максимально герметичным, чтобы сам сабвуфер эффективно защищался от внешних условий. Производитель должен учитывать, что самой качественной должна быть поверхность, которая соприкасается прямо с динамиком. Ведь обычно на неровной имеются щели и трещины, которые могут свести насмарку все усилия по установке устройства.

Ремонт сабвуфера своими руками — без особых знаний

Ремонт сабвуфера своими руками — одна из часто встречающихся поломок происходит в усилителе, который встроен в сабвуфер. Много неудобств приносят сетевые искажения в звуке, именно частота 50 Гц вносит больше всего низкочастотных помех в звуковой тракт. Поэтому чаще всего приходится бороться с этой частотой как с помехой.

Искаженный звук и гул в динамиках

Проникающие в акустическую цепь эти помехи создают в динамических излучателях нежелательный низкочастотный гул. Одним из эффективных вариантов снижения такого дефекта, это установка в цепи питающего напряжения конденсаторов большой емкости, для сглаживания выпрямленного напряжения. Как правило, в схемах, собранных на транзисторах или микросхемах, виновником оказывается пришедший в негодность электролитический конденсатор в цепи фильтра. Поэтому в динамиках появляются шумовые искажения.

Ремонт активного сабвуфера своими руками и в процессе поиска причины, демонтируем теплоотвод и перед нами предстает такая картина: один из конденсаторов стал «беременным» (его видно на снимке). Помимо этого, была еще на текстолитовой печатной плате вырвана контактная площадка.

Для качественного ремонта усилителя, необходимо поменять сразу обе емкости. Так как второй кондер, тоже мог потерять часть своей емкости, а эта пара должна быть идентичной. Поэтому и меняем сразу пару, так будет надежнее и дольше прослужат. К тому же, как выяснилось, наружная оболочка конденсатора лопнула от внутреннего давления, а электролит вытек наружу и запачкал плату.

Выпаиваем проблемные емкости, а вместо них устанавливаем новые конденсаторы, желательно от известных фирм.

Далее необходимо очистить спиртом печатную плату от попавшего на нее электролита, поставить емкости на место, не забывая соблюдать полярность и запаять.

В моем случае пришлось немного отформатировать выводы новых конденсаторов, так как отверстия в плате были несколько шире по центрам. После формовки они прекрасно установились на свои места. Но все-таки для большей надежности, основание емкостей лучше обработать термо клеем или эпоксидным клеем, чтобы противостоять вибрации внутри сабвуфера.

Отсутствие звука

Что нужно предпринять, когда светодиоды для визуального контроля за работой устройства показывают, что все нормально, но один канал все-таки не работает. Такая проблема может свидетельствовать также о неисправности в усилителе. Тем не менее, вначале следует проверить визуально и путем прозвона сигнальный тракт идущий от источника звука к сабвуферу.

Кроме выше описанного ремонта печатной платы по замене вздутых конденсаторов, нужно проверить выходные транзисторы либо интегральные микросхемы. Также велика вероятность, что неисправность находится в блоке питания, который не обеспечивает схему нужным напряжением питания. Вообще-то, любую радиоаппаратуру начинать ремонтировать нужно всегда с проверки именно блока питания, то-есть с замера всех исходящих напряжений.

Особенности изготовления закрытого ящика

Для этого корпуса в первую очередь требуется герметичность и отсутствие вибраций. В качестве материала для изготовления выбирайте фанеру или МДФ толщиной от 18 мм. Если стенки тонкие, то будут греметь и вибрировать, из за чего распространять в салон не нужные волны, которые смешиваясь с звуковыми волнами играющего динамика в итоге ухудшат чистоту и качество  баса. Это одна из причин, по которой готовые сабвуферы с тонкими корпусными стенками из некачественного материала даже не рассматриваются к покупке.

Заднюю стенку корпуса рекомендуется делать скошенной для правильного отражения и рассеивания внутренних волн.

Проверенные объемы для ящика смотрите в таблице.

Таблица объемов ЗЯ для различных размеров динамиков

Чистый объем для ЗЯ это внутренний объем корпуса минус объем, занимаемый динамиком.

Более точные результаты нужно рассчитывать по параметрам конкретной модели.

При установке динамика в корпус не рекомендуется крепить корзину через карпет или подобный воздухопроницаемый материал. Многие сабы для этого имеют в комплекте резиновые прокладки, а в случае отсутствия такой можно воспользоваться герметиком.

Пример сабвуферов с резиновыми ободами

Виды сабвуферов

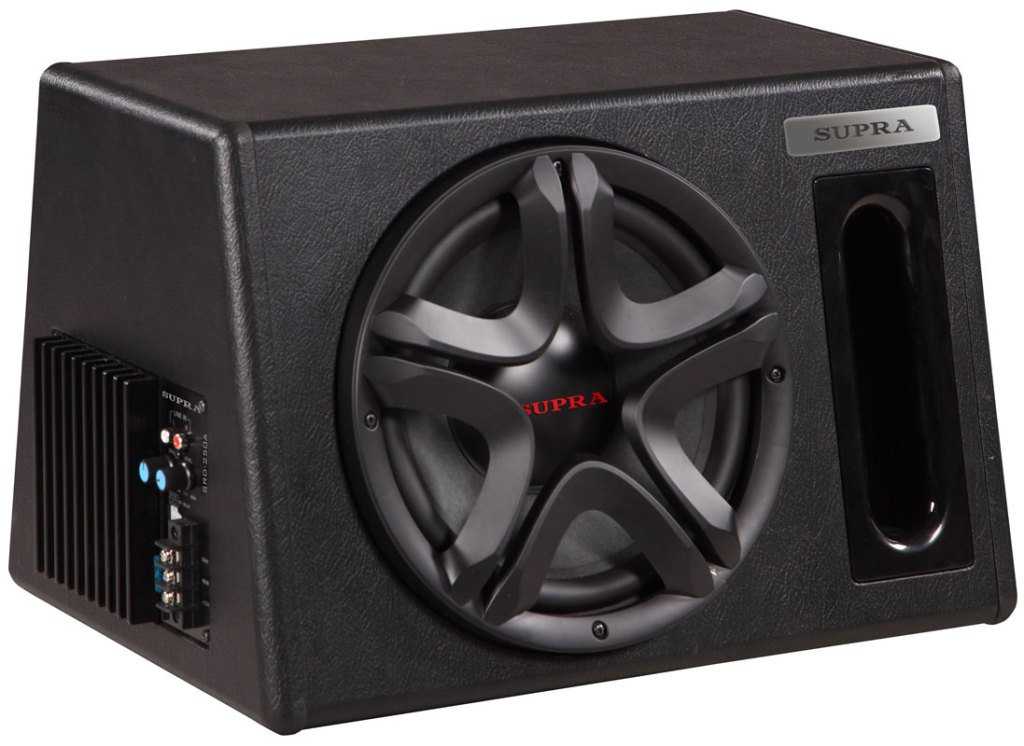

Установка активного автомобильного сабвуфера

Автомобильные сабвуферы могут быть таких основных видов:

  • НЧ-динамики. Обычно их используют в качестве дополнения к более сильным устройствам.
  • Активные сабвуферы. Отличаются тем, что к ним подключен усилитель.
  • Пассивные сабвуферы. Усилитель придется икать отдельно.

Они отличаются друг от друга. Многие считают, что из этого списка наиболее лучшими являются именно активные сабы. Ведь его можно практически сразу же устанавливать, так как он не требует предварительной подготовки. НЧ-динамик установлен непосредственно в ящик, а усилитель звука сосредотачивается снаружи. Поэтому установка такого саба заключается только в прокладке и подключении всех необходимых кабелей.

Особенности активных сабвуферов

Рассмотрим основные особенности активных сабвуферов:

Несмотря на то, что выглядят они многообещающе, последние обладают довольно слабыми встроенными усилителями басов. В результате звук будет нормальным только в том случае, если слушать его с небольшой громкостью. А если увеличивать его, то будут слышны небольшие искажения. Именно из-за этого эксперты советуют сразу установить не активный, а пассивный динамик.

Как настроить активный сабвуфер в машине

Если в машину не помещается обычный активный саб, то сюда устанавливается плоский сабвуфер, поскольку он имеет меньшие размеры. Такое устройство удобно для размещения под сиденьем водителя. За счет этого будет сэкономлено немало пространства. Естественно, что от одного плоского сабвуфера не будет толку, поэтому надо установить сразу два, поскольку они по отдельности обладают малой мощностью. Желательно, чтобы один устанавливался под сиденьем водителя, а второй – под сиденьем пассажира.

Пассивный сабвуфер и основные отличия

Пассивный сабвуфер отличается от активного следующими чертами:

У него нет встроенного усилителя звука. Несмотря на это, большинство автолюбителей выбирает пассивные сабвуферы.
Можно подобрать к такому сабвуферу усилитель, который будет максимально точно подходить к нему

Особенно важно, чтобы звучание получалось чистым и без искажений.

Важные моменты

Внимательно относитесь к утверждениям типа :

  • «Завод все размял и подготовил». Полагать так, по меньшей мере наивно. Просто представьте цех крупного производителя, где каждую минуту появляется новый динамик, в котором стоят сотни сабов  и «прогреваются» по несколько часов.
  • «Материал подвеса и шайбы не меняет своих свойств, а если бы они постепенно становились эластичнее, то саб после продолжительного использования разболтался бы в сопли». Так утверждают люди далекие от понимания свойств резинотехнических изделий и тому подобного. По роду своей деятельности я имел дело с мембранами, которые устанавливаются в точные регуляторы давления. Так вот, после получения и распаковки, для повышения надежности они устанавливаются в стенд, на котором имитируется их непрерывная работа в неполный ход в течение нескольких часов, после чего они приобретают заявленные свойства и долго их сохраняют.

Видео: как разминать сабвуфер, а самое главное — зачем!

Удачных упражнений!

Читать еще:

  • Как настроить усилитель
  • Параметры Тиля — Смолла
  • Реальная мощность усилителя

Если материал был вам полезен, поделитесь им:

Нажмите кнопку, чтобы поделиться материалом:

Рекомендации

Итак:

  • Лучше в случае тесного пространства использовать акустику с закрытым корпусом. Чтобы отдача НЧ-динамика немного увеличилась, желательно установить перед ним жесткую плиту.
  • Вообще, подключение происходит однотипно, однако разобраться следует с вариантами кабелей.

То есть, выполнить процесс установки сабвуфера можно прямо своими руками. Тем более что в Интернете есть много фото, которые смогут помочь в осуществлении данного процесса. Видео тоже должно пригодиться. Инструкция также содержит в себе массу полезной информации. А вот цена домашнего ремонта будет намного более низкой, нежели ремонт, проведенный в автосервисе.

Выводы

Таким образом, видно, что сделать и подключить его в машину не просто, но и не сложно. Для этого, конечно, понадобятся время, терпение, определенная сноровка в обращении с инструментами. Но результат того стоит. Самостоятельно сделанный саб, для своей машины. Это, как минимум, отличный повод для гордости. Тем более, что в отличие от покупного короба, самодельный легче и проще подключить, ведь отверстия, размеры просчитаны заранее и соответствуют возможностям машины.

Не расстраивайтесь если не все получится с первого раза, возможно придется сделать несколько попыток. Не теряйте веры в себя и свои силы.

6*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
