Настройка активного сабвуфера в машине своими силами

Как настроить

Правильная настройка сабвуфера позволяет по максимуму использовать все возможности акустической системы в автомобиле. Некоторые меломаны все же пользуются заводскими настройками, однако это может сильно влиять на качество звука. Объясняется такая особенность тем, что производитель не может учесть предпочтений каждого слушателя. Кроме того, на качество воспроизводимых звуков сильно влияет тип кузова авто и особенности установки саба.

Смотрите » Почему магнитола заикается при увеличении громкости

Неточности при подсоединении сабвуфера к штатной магнитоле и настройке системы вызывают резонанс в автомобиле и дребезжание отдельных элементов пластиковой обшивки. Для коррекции звучания специалисты предлагают использовать специализированный диск. Его можно найти в автомагазинах. На этом диске присутствуют музыкальные композиции, с помощью которых можно максимально тонко отрегулировать настройки.

Активный сабвуфер

Для правильной настройки активного сабвуфера в машине следует проделать несколько этапов работы. Этапы работ сходны при любом типе подключения (к моноблоку или через усилки).

В первую очередь включают фильтр нижних частот. Он может располагаться на самой магнитоле или на усилителе. Называться фильтр может следующим образом: Low Pass Filter (сокращенно LPF), а также LF или ФНЧ. Такое действие необходимо для минимизации звучания средних и высоких частот. При включении фильтра будут слышаться только басы.

Начальные настройки громкости и частоты. Перед тем как правильно настроить саб, необходимо отыскать регулятор частоты фильтра — он расположен на усилителе и отмечен надписью Frequency. Его показатель должен находиться на отметке 80 Гц. Регулятор чувствительности можно узнать по надписи Gain или же Level. Его уровень должен соответствовать показателем других регуляторов.

Полярность включения. От особенности подключения зависит лишь тот факт, в какую сторону начнет движение диффузор динамика. Для того чтобы отрегулировать параметр, требуется такая музыка, в которой басы воспроизводятся четко и хорошо различимо. После этого нужно найти такой вариант звучания, при котором сабвуфер будет издавать звуки, не отличимые от звуков из других элементов акустической системы.

Следующая задача — отрегулировать сабсоник. Под этим названием понимают подтональный фильтр, очищающий музыкальные композиции от излишне низких звуков. В большинстве случаев уровня 20 Гц окажется достаточно. Тем, кто предпочитает максимально громкий бас, может потребоваться уровень 40 Гц.

Не менее важно сабвуфер настроить с учетом показателей средних басов. Для этого снова потребуется регуляция громкости и фильтра нижних частот

Если необходим мягкий бас — громкость устанавливаешь выше, а фильтр — ниже.

Пассивный сабвуфер

Некоторые покупатели задумываются о регулировке магнитолы под сабвуфер еще на стадии выбора акустической системы. При этом есть мнение о том, что активный саб проще и удобнее в эксплуатации, установке и настройках. Это не совсем так.

Преимуществом активных устройств является простая быстрая установка. Между тем отсутствие отдельного усилителя для сабвуфера в авто сокращает возможные модификации регулировки.

Уже готовые заводские комплекты несколько ограничивают покупателя в выборе. За сравнительно малые цены купить мощное качественное изделие не удастся. Устройства же с хорошей комплектации требуют больших вложений. Чтобы приобрести активный сабвуфер в автомобиль, в некоторых случаях придется идти на уступки по отдельным параметрам.

Наиболее качественными и гибкими в подсоединении настройках оказываются те устройства, которые были сделаны на заказ. В этих случаях можно сделать параллельно подключенный сабвуфер и осуществить максимально тонкую настройку магнитолы, саба и других отдельных узлов системы.

Надежный крепеж

Чистота звука зависит не только от динамиков и ресивера, но и от добросовестности мастера, выполняющего монтаж акустики. Чем крепче будет установлен мидбас, тем лучше. Лишние вибрации ему ни к чему! Если динамики устанавливаются в двери, не пожалейте денег на их шумо- и виброизоляцию (дверей). Тогда и двери на высокой громкости дребезжать не будут, и басы будут звучать намного лучше. Если вы все же решились установить динамики назад, помните, что между ними и сабвуфером (если вы его ставите) должно быть достаточно свободного пространства. Лучший выход в таком случае: динамики . в задних дверях, сабвуфер . в багажнике.

По возможности ?запитайте? ресивер и усилитель напрямую от аккумулятора, чтобы избежать помех, хрипов и искажений звука при работающем двигателе. А вот провода, которые идут от ?головы? к динамикам, вопреки бытующему мнению особого влияния на качество звука не оказывают. Заметить разницу в звучании сможет только настоящий меломан и лишь в том случае, если установленная в автомобиле аудиоаппаратура очень высокого качества. Поэтому смысла заменять входящие в комплект ?штатные? провода специальными ?позолоченными? нет. Особый набор проводов требуется лишь при оснащении автомобильной аудиосистемы усилителем. Но и в этом случае покупать очень дорогие ?жилы? не стоит.

Откуда ?звон?? Устанавливать средне- и высокочастотные динамики желательно в передней части салона. Так называемых тыльных колонок в автомобиле быть не должно. Ставить акустику назад . все равно что слушать оркестр, повернувшись спиной к сцене! Для правильного звука в автомобиле достаточно хороших фронтовых динамиков и ?пищалок? в передних стойках кузова. Подключать их желательно как можно ближе к ?мидбасу?. Однако зачастую это очень сложно и требует глобальной переделки обшивки салона. Поэтому ставьте ?высокочастотники? неподалеку от зеркал, в нижней части передней стойки кузова.

Направление ВЧ динамика (в салон или на лобовое стекло) определяется на слух при предварительном подключении. Если штатные места автомобиля не позволяют установить 6-дюймовый динамик, то можно купить готовый ?подиум? (как правило, имеются в продаже для а/м ?ВАЗ?), установить динамик на переходное фанерное кольцо или заказать подиум в специализированной студии.

Единственная акустика, которая может размещаться сзади, . сабвуфер. Направление низкочастотного звука в отличие от более высокого не улавливается ухом, и подобное расположение сабвуфера не скажется на качестве звука. Как правильно подобрать сабвуфер для автомобиля Если вы твердо намерены добиться самого лучшего звука в автомобиле, вам не обойтись без сабвуфера. Сабвуфер обеспечивает достижение глубокого, громкого баса, делая акустическое оформление автомобиля законченным и безукоризненным.

Многие авторитетные журналы рассказывают о сабвуферах, тестируют различные модели известных марок, выбирая из них победителя

Но так ли важно для обычного потребителя, что некий сабвуфер получил высший балл в результате проведенных тестов? Ведь тестируются в основном модели таких гигантов, как KENWOOD, PIONEER, SONY, не говоря уж о производителях Hi-Fi аппаратуры. MTX, JL Audio и др

Они настолько хороши, что большой разницы в их звучании среднестатистическому уху просто не ощутить. Так что, если вы не собираетесь участвовать со своим автомобилем в конкурсах на лучшую автоакустику, то стоимость музыки в машине не должна превышать 20% от стоимости автомобиля.

И как бы ни сопротивлялись ценители хорошего автозвука . точкой отсчета должен быть именно автомобиль. Вряд ли стоит покупать мощный дорогой сабвуфер, чтобы озвучить и без того поющие детали салона продукта отечественного. Поэтому рекомендуется к применению эта стандартная для многих система расчета стоимости установки аппаратуры: если автомобиль обошелся в 1500 долларов США, на музыкальное оформление не стоит тратить больше 300 долларов . те самые 20%.

Сабвуферы бывают двух видов: активные и пассивные. Активные сабвуферы, в отличие от пассивных, имеют встроенный усилитель. При этом вам продается некий набор «быстрого приготовления c готовностью к употреблению», т.е. вам стоит только подключить два контакта от головного устройства, и система готова к работе. При этом отсутствует необходимость в согласовании компонентов (головное устройство . усилитель . сабвуфер).

Однако у активных сабвуферов есть свои минусы, а именно: при их изготовлении применяются более простые и дешевые компоненты, что неминуемо сказывается на качестве звука. Для подключения пассивного сабвуфера необходимо выбрать усилитель, дающий при мостовом включении ту же мощность, которая указывается в паспорте данного сабвуфера как номинальная.

Как разминать сабвуфер

Прогрев на музыке — в процессе эксплуатации

Самый простой способ не требующий никаких ухищрений. Если у вас уже готовая система, запилен короб и в нем новый сабвуфер для повседенева — просто слушайте музыку

Динамик постепенно разомнется, просто до этого момента нужно соблюдать осторожность. Это похоже на обкатку нового автомобиля, когда на полную катушку крутить мотор сразу — не лучшая идея

Если вы это понимаете, то вопрос о том, как разминать сабвуфер не поставит вас в тупик.

Смысл в том, что бы во время «обкатки» не грузить саб на полную мощность и использовать его в щадящем режиме — 50 — 60 % от максимума (как правильно выставить максимальную громкость можно узнать ).

В случае, если вам хочется более точных рекомендаций,  можно воспользоваться следующим способом: убедитесь в том, что у вас правильно настроен усилитель и отключены все улучшайзеры баса. Запомните положение регулятора гейна и убавьте его на 20%. Первое время слушайте музыку на громкости не превышающей 50% от максимального значения громкости на регуляторе магнитолы, которое вы определили при настройке усилителя.

Время разминки динамика зависит от жесткости подвеса, от количества центрирующих шайб и их материала. В среднем это примерно 10 — 20 часов непрерывной работы, но в процессе громкость можно постепенно прибавлять.  Не надо проводить множество расчетов и бесконечно теоретизировать, на деле наша задача не повредить большим ходом еще на разработанный диффузор и центрирующие шайбы, приводя их в кондиции, заодно дав плавно прогреться катушке.

По опыту — если музыку в авто вы слушаете в среднем по часу в день, то поездите так неделю, а потом постепенно через каждый день выходите по 10% на оптимальные настройки. То есть на вторую неделю в условный понедельник верхний предел громкости можно увеличивать до 60%, во вторник до 70% и т.п.  Как дойдете до 100% (правильно определенной максимальной громкости) повышайте гейн таким же способом и выходите на максимум. Таким образом вы плавно разомнете сабвуфер и меньше времени будете довольствоваться низкой громкостью.

Прогрев сабвуфера на синусе — ускоренный вариант

В случае, если у вас на носу соревнования по автозвуку и в естественных условиях вы просто не успеете разработать новый динамик или вы хотите самостоятельно снять параметры Тиля — Смолла, что бы с ювелирной точностью рассчитать корпус для своего сабвуфера, то в этих случаях можно воспользоваться ускоренным вариантом.

На сабвуфер без корпуса подается синус (тоновый сигнал), который соответствует резонансной частоте динамика. Например, если у вас параметр Fs  саба — 37 Hz, то скачиваете синус 37 Hz и запускаете его на часов на 10 — 15 (скачать синусы можно в разделе Загрузки). Мощность нужна небольшая, хватит и 30% от номинала. Проследите, что бы динамик не превышал ход и не перегревался. Для этой процедуры можно подключить усилитель к обычной розетке через блок питания на 12 вольт, ну или делать в машине на системе.

Теперь немного об электронной начинке

Устройство практически одинаковое, разве что размеры побольше, микросхемы, либо конденсаторы могут стоять в другом порядке:

  • Рассмотрим подробнее преобразователь напряжения, блока питания и усилитель
  • Усилитель сабвуфера ceratec как правило стоит двухканальный, но два канала подключаются к одной единственной динамической головке
  • При этом каждый канал в усилителе усиливает разную звуковую частоту, низкая и средняя, как правило
  • Кроме того современные усилители, почти все, работают на одной микросхеме из серии TDA
  • Чтобы получить большую мощность на выходе усилителя, двенадцати вольт от бортовой сети машины не хватает, для мощных микросхем питающее напряжение от 40вольт
  • Поэтому в схеме сабвуфера b w стоит встроеный высокочастотный преобразователь, который преобразует напряжение 12 вольт в необходимое для нормальной работы усилителя

Сабвуфер без корпуса

  • На рисунке всю схему мы разбили на три главных блока. А1 – управление эквалайзером, он выходит из строя крайне редко, сломать его нужно постараться, уделять ему время не станем, меняется целиком
  • А2 – это преобразователь напряжения, а А3 – получается усилитель мощности Подробнее остановимся на А2 и А3

Немного увеличенная схема

  • Напряжение, через фильтр, приходит к конденсатору С1, оттуда подается к транзисторным ключам VT1 и VT2
  • Транзисторными ключами управляет сигнал высокой частоты, вырабатываемый микросхемой DD1
  • Усиленный сигнал с транзисторов VT1-VT2 приходит на трансформатор Т1, там напряжение превращается с 12Вольт в 40 Вольт
  • Причем вторичная обмотка трансформатора состоит из двух обмоток, для выпрямления применяется выпрямитель, состоящий из двух диодов
  • Чтобы разгрузить эти диоды параллельно им установлено еще два диода
  • Каждая из микросхем DD2 и DD3 питается только от своих диодов
  • Чтобы сгладить высокочастотные импульсы установлены конденсаторы, отмечены С2 и С3
  • Преобразователь А2 на этом заканчивается, далее идет усилитель мощности А3
  • Современные усилители состоят из единственной микросхемы
  • На входе её, для получения нормальных выходных параметров, должен присутствовать сигнал определенной величины
  • Конструкторы этого сабвуфера решили, что не каждой автомагнитоле хватит мощности, а точнее силы выходного сигнала с первичного усилителя, чтобы получить номинальные выходные параметры
  • Поэтому добавили транзистор, чтобы усилить сигнал перед входом микросхемы, на схеме DD2 и DD3
  • Вот список основных радиодеталей, которые выходят из строя чаще всего
  • Бывает, что за замену одного конденсатора цена в мастерской будет немалая, а работа то копеечная
  • Поэтому, лучше проверить всю схему самостоятельно, прежде чем платить не глядя

Дополнительно рекомендую изучить видео по ремонту.

Выбор правильного усилителя

В настоящее время существует несколько мнений по поводу того, каким же должен быть усилитель для сабвуфера:

  • Он должен быть слабее динамика;
  • Оба устройства должны обладать одинаковой мощностью;
  • Усилитель должен быть мощнее.

5-канальный усилитель

Давайте рассмотрим каждый из этих вариантов подробнее, чтобы узнать, какой из них является оптимальным. Многие считают, что первый вариант вообще никуда не годится. Но на самом деле они ошибаются. Использование усилителя с меньшей мощностью, чем у саба все-таки имеет право жить, но специалисты не рекомендуют делать этого. Спустя некоторое время устройство может перегореть из-за большой нагрузки на него. Если мощность обоих устройств имеет одинаковые показатели, то это тоже не очень хорошо. В таком случае может появиться серьезная проблема – перегрев звуковой катушки. А это, в свою очередь, повлечет за собой разные последствия.Наиболее подходящий вариант – это, когда мощность усилителя выше. Кроме того, желательно, чтобы этот показатель был выше хотя бы в 1,5-2 раза.

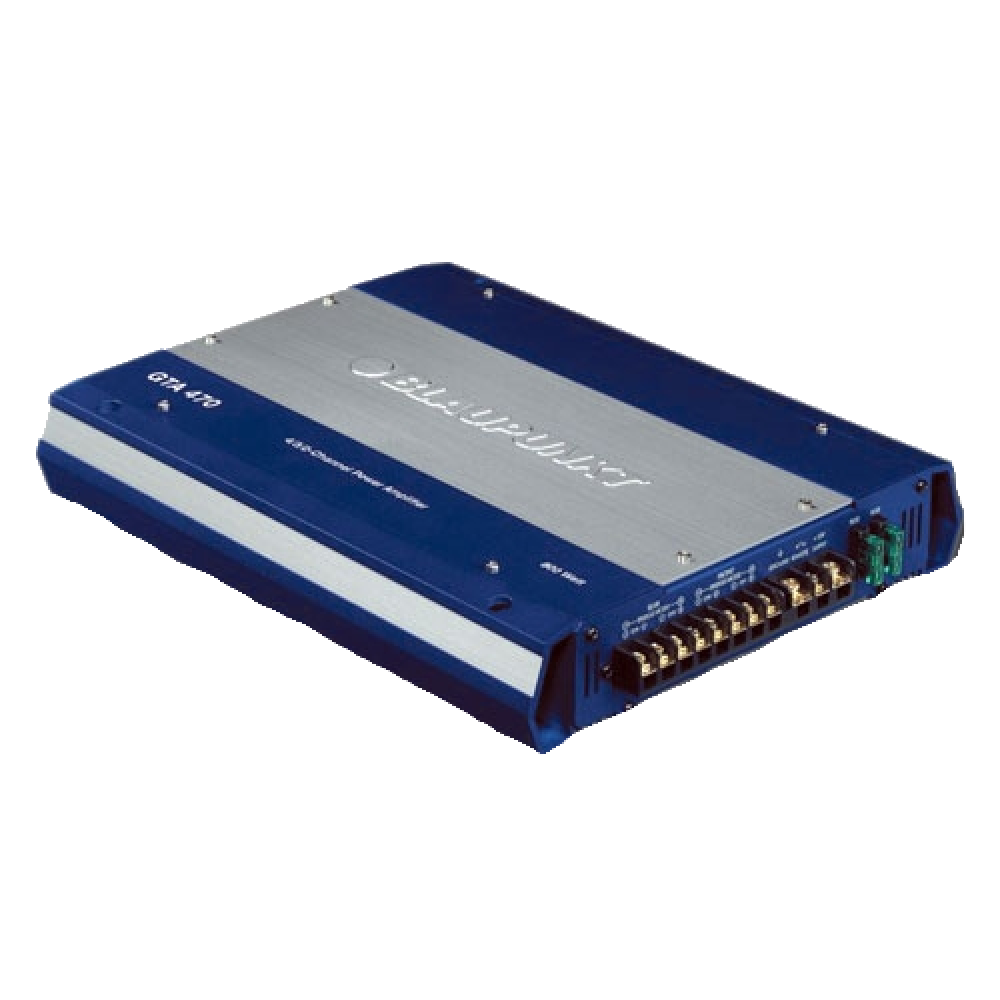

Усилитель для сабвуфера Блаупункт

Подключение усилителя к сабвуферу может быть выполнено своими руками. Однако нужно учитывать, что этот процесс непростой (в особенности, если использовать пассивное устройство). Поэтому перед началом работы следует ознакомиться с фото на эту тему. Если где-то будет найдена видео инструкция – это будет самый лучший вариант. В ней можно будет найти подробное описание работы. Тем более, что цена этого процесса в салоне может ударить по карману.

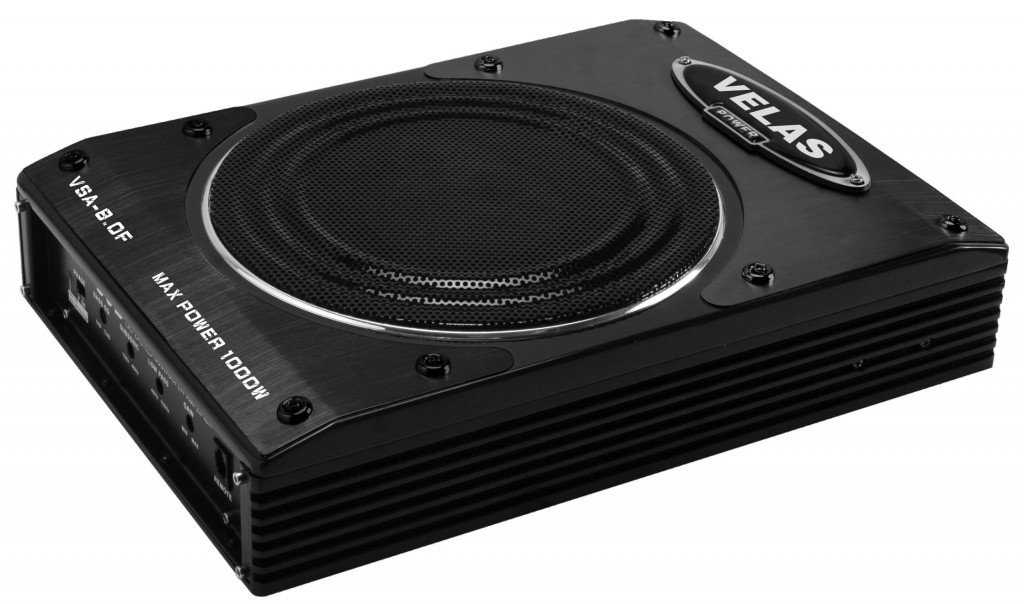

Выбор активного сабвуфера

Активный сабвуфер в машину как подключить

Приобрести активный сабвуфер можно почти в любом магазине, где продаются автомобильные запчасти. Однако нужно учитывать, что существует огромный выбор таких устройств:

  • Пассивный.
  • Активный.
  • Отдельный.
  • Корпусный.

И это еще не весь список. Поэтому у многих новичков во время выбора сабвуфера возникают некоторые проблемы. Прежде чем идти в магазин за покупкой, надо сделать следующее:

Оценить настоящую акустическую систему

То есть, нужно обратить внимание на то, какими являются ее басы. Дело в том, что сабвуфер способен только усилить басы, но не сделать их нормальными. Вообще, прежде чем начинать выбор сабвуфера, следует определиться с тем, какой именно вид подойдет в машину:

Вообще, прежде чем начинать выбор сабвуфера, следует определиться с тем, какой именно вид подойдет в машину:

Есть отдельные сабвуферы, которые можно разместить на заднюю полку или спинку заднего сиденья.

  • Корпусные. Их располагают в разнообразные корпуса, имеющиеся в автомобиле.
  • Пассивные сабвуферы. Это самые примитивные сабвуферы. То есть, представляют собой голый динамик, который сможет работать только за счет дополнительного усилителя звука.
  • Активный. По своим свойствам он напоминает пассивный сабвуфер. Однако, он оснащен собственным усилителем, обладающим небольшой частотой. Является более популярным по сравнению с пассивными. Стоимость хорошего и качественного саба является довольно высокой, поэтому перед его выбором следует хорошенько подумать.

Не стоит обращать внимание на то, какой визиткой обладают сабвуферы. Ведь каждая фирма говорит, что ее устройство является лучшим, омрачая при этом рекламу других фирм. Но руководствоваться стоит не рекламой, а собственным опытом

Следует смотреть только на репутацию фирмы и внешность покупаемого продукта

Но руководствоваться стоит не рекламой, а собственным опытом. Следует смотреть только на репутацию фирмы и внешность покупаемого продукта.

Насколько надежен Chevrolet Aveo

Chevrolet Aveo 1.2 за 6 лет прошел всего 57 500 км. В течение первых 50 000 км единственной проблемой оказался потекший амортизатор, который заменили по гарантии, но за последние полгода мелкие неприятности посыпались чередой. Вначале из двигателя потекло масло. К счастью, устранить течь удалось заменой масляного фильтра (1000 руб. с работой). Дальше прорвало систему охлаждения, и тут малой кровью дело не обошлось. Официальный дилер не предложил никаких вариантов, кроме замены радиатора, что вместе с охлаждающей жидкостью и работами встало в 9200 руб.

Aveo забуксовал на ровном месте при выезде с парковки. Оказалось заблокированным правое заднее колесо. Пришлось искать возможность ремонтировать обездвиженную машину прямо во дворе. Своими силами обойтись трудно: тормозной барабан без специального инструмента не снимешь. Мастер из ближайшего сервиса согласился покинуть рабочее место за 1000 руб. При снятии барабана обнаружилось, что от колодки оторвалась фрикционная накладка, заклинившая колесо. Надо отметить: износ колодок оказался не более 15%. Но пришлось купить комплект новых (950 руб. у официального дилера).

Замена переднего ступичного подшипника в Aveo может понадобиться начиная со 100 тыс.км пробега (были случаи когда ступичные подшипники выхаживали 190 тыс.км.). Тем не менее, специалисты рекомендуют владельцам Aveo проверять наличие возможных проблем в работе подшипников ступицы во время каждого ТО. Для этого достаточно поднять автомобиль на домкрат и проверить наличие люфта в колесе, после чего прокрутить его по ходу движения (колесо должно вращаться без напряжения и беззвучно, если колесо вращается туго или раздается песочный хруст, а во время движения слышен гул, то это указывает на необходимость замены подшипника ступицы).

В целом расходы на неплановый ремонт можно назвать весьма умеренными, но в ближайшем будущем, видимо, ожидаются совсем недешевые операции. Ставшая вдруг греметь подвеска на это недвусмысленно намекает.

Chevrolet Epica

Полностью независимая подвеска Chevrolet Epica многих раздражает своей жесткостью. Седан рулится неплохо, но на неровностях подпрыгивает как мячик. Пользователи устанавливают амортизаторы Kayaba от Toyota Camry V30, и машина на ходу преображается. Переделки выльются в 10 000 руб. Но это стоит того. Теперь о расходах. Первыми в шасси на 20-40 тыс. км попросятся на покой стойки (по 1100 руб.) и втулки (по 400 руб.) стабилизатора. Шаровые опоры (по 1650 руб.) выхаживают в среднем 60-80 тыс. км. Родные амортизаторы (по 3400 руб.) сдаются к 100 тыс. км. На трети седанов хандрит рулевая рейка. Иногда до 100 тыс. км ее приходилось ремонтировать (от 5500 руб.) несколько раз. В любом случае к 120 тыс. км она, как правило, изнашивается (от 29 000 руб.). За это время придется пару раз обновить наконечники (по 1800 руб.).

Supauto.RU — это интернет продажи запчастей для иномарок. Для получения подробной информации обращайтесь по телефону.

Подключение

После изучения видов и типов, переходим к вопросу как подключить сабвуфер к автомагнитоле без усилителя:

Чтобы приступить к подключению активного сабвуфера, сначала находим на задней панели автомобильной магнитолы два входа, затем с помощью линейного провода соединяем со входом сабвуфера вход головного устройства
Затем подключаем питание — для этого протягиваем питающий провод от клеммы «плюс» аккумуляторной батареи к сабвуферу
А «минусовым» проводом соединяем сабвуфер и аккумулятор
При подключении активного сабвуфера к автомобильной магнитоле предусматривается установка дополнительного (очень важного) компонента – предохранителя
Устанавливать его следует возле самого аккумулятора
Схема установки сабвуфера без усилителя показана на первой картинке статьи
Когда воспроизводятся низкочастотные звуки, значительно повышается потребление сабвуфером электрической мощности, в результате этого возрастает нагрузка, идущая на элементы, питающие бортовую сеть машины
Поэтому в целях безопасности цепи питания, устанавливается дополнительный конденсатор в цепь питания сабвуфера

  • После подключения сабвуфера к автомобильной магнитоле, переходим к настройке нашей акустической системы
  • Как правило, вся настройка сводится к тому, чтобы создать лимит верхнего предела работы для низкочастотного динамика, затем правильно подобрать фазу колебания для динамика

Теперь, как подсоединить сабвуфер в машине без усилителя, приходится, как правило полностью переделать систему питания аудио поэтому вот примерный список нужных покупок:

  • 5 метров силового кабеля 8AWG(красного)
  • 1 метр кабеля 8 AWG черного
  • 5 метров управляющего кабеля (тонкого) сечением 0,75миллиметра
  • Держатель предохранителя FH58
  • Предохранитель на 40 Ампер
  • Межблочные кабели
  • 2 метра тюбинга
  • Клеммы и стяжки

Схема у звуковой системы простая, поэтому расписывать полностью нет смысла, смотрите первое фото этой статьи:

  • Предохранитель ставится в 10-15 сантиметрах от аккумулятора, силовой кабель кидаете в тюбинг
  • Все кабели внутри салоне прокладываем под ковролином

Клеммы сабвуфера

Как подключить сабвуфер в машине без усилителя -смотрите обозначение выходов на сабвуфере:

  • выход +12V – это питание (ведется только на аккумулятор через предохранитель)
  • REM – это управляющий провод, он ведется от магнитолы, и подключается к проводу цвета «синий/белый» (для автомагнитол Pioneer, если у вас иная, тогда в инструкции подключения магнитолы смотрите), который обычно торчит из пучка проводов, идущих от магнитолы
  • Клемма GND – это масса (минусовой провод)
  • Контакт LOW INPUT (под тюльпаны) — подключаются RCA провода (к сабу от магнитолы, если они есть)
  • Контакт HI-INPUT — сюда подключаем, в случае когда отсутствуют RCA выходы на магнитоле

Теперь понятно, как подсоединить сабвуфер в машину без усилителя, остается только пожелать успехов в этом деле, чтобы лучше понять тему, рекомендуем смотреть наше обучающее видео.

Ремонт сабвуфера своими руками — без особых знаний

Ремонт сабвуфера своими руками — одна из часто встречающихся поломок происходит в усилителе, который встроен в сабвуфер. Много неудобств приносят сетевые искажения в звуке, именно частота 50 Гц вносит больше всего низкочастотных помех в звуковой тракт. Поэтому чаще всего приходится бороться с этой частотой как с помехой.

Искаженный звук и гул в динамиках

Проникающие в акустическую цепь эти помехи создают в динамических излучателях нежелательный низкочастотный гул. Одним из эффективных вариантов снижения такого дефекта, это установка в цепи питающего напряжения конденсаторов большой емкости, для сглаживания выпрямленного напряжения. Как правило, в схемах, собранных на транзисторах или микросхемах, виновником оказывается пришедший в негодность электролитический конденсатор в цепи фильтра. Поэтому в динамиках появляются шумовые искажения.

Ремонт активного сабвуфера своими руками и в процессе поиска причины, демонтируем теплоотвод и перед нами предстает такая картина: один из конденсаторов стал «беременным» (его видно на снимке). Помимо этого, была еще на текстолитовой печатной плате вырвана контактная площадка.

Для качественного ремонта усилителя, необходимо поменять сразу обе емкости. Так как второй кондер, тоже мог потерять часть своей емкости, а эта пара должна быть идентичной. Поэтому и меняем сразу пару, так будет надежнее и дольше прослужат. К тому же, как выяснилось, наружная оболочка конденсатора лопнула от внутреннего давления, а электролит вытек наружу и запачкал плату.

Выпаиваем проблемные емкости, а вместо них устанавливаем новые конденсаторы, желательно от известных фирм.

Далее необходимо очистить спиртом печатную плату от попавшего на нее электролита, поставить емкости на место, не забывая соблюдать полярность и запаять.

В моем случае пришлось немного отформатировать выводы новых конденсаторов, так как отверстия в плате были несколько шире по центрам. После формовки они прекрасно установились на свои места. Но все-таки для большей надежности, основание емкостей лучше обработать термо клеем или эпоксидным клеем, чтобы противостоять вибрации внутри сабвуфера.

Отсутствие звука

Что нужно предпринять, когда светодиоды для визуального контроля за работой устройства показывают, что все нормально, но один канал все-таки не работает. Такая проблема может свидетельствовать также о неисправности в усилителе. Тем не менее, вначале следует проверить визуально и путем прозвона сигнальный тракт идущий от источника звука к сабвуферу.

Кроме выше описанного ремонта печатной платы по замене вздутых конденсаторов, нужно проверить выходные транзисторы либо интегральные микросхемы. Также велика вероятность, что неисправность находится в блоке питания, который не обеспечивает схему нужным напряжением питания. Вообще-то, любую радиоаппаратуру начинать ремонтировать нужно всегда с проверки именно блока питания, то-есть с замера всех исходящих напряжений.

Разница

Сабвуфер активный и пассивный

Итак, сабвуферы предназначены для воспроизведения низких частот. Это понятно. Но зачем существуют пассивный и активный их виды? В чем отличия? Попробуем разобраться.

Пассивный

Этот саб по своей конструкции представляет собой низкочастотник, заключенный в отдельный корпус. Чтобы добиться требуемого звучания от него, придется его подключать к двум отдельным элементам: внешнему усилителю и кроссоверу(см.Расчет кроссовера для акустики своими силами). Последний не что иное, как разделительный фильтр, распределяющий частоты и направляющий их на динамики.

Активный

Пассивный сабвуфер и активный сабвуфер

Этот вид сабвуфера уже имеет в своей конструкции встроенный усилитель. Также встроен внутрь его и кроссовер. Это избавляет пользователя от сложного процесса подключения и настройка динамика тоже осуществляется довольно просто.

Можно сказать, что активный сабвуфер, это тот же пассивный, но переделанный. Сегодня такой динамик пользуется большей популярностью, нежели пассивный. С другой стороны, активные сабвуферы стоят дороже и далеко не каждый пользователь может позволить себе такое удовольствие.

Как выбрать правильный сабвуфер?

Для начала определимся с задачами. Как правило, они бывают двух типов: озвучивать спецэффекты в составе домашнего кинотеатра или играть музыку.

В кинотеатральной системе главная задача сабвуфера — создать нужное звуковое давление при озвучивании спецэффектов. Обычно для этого используются сабвуферы в корпусе с фазоинверторным оформлением. Причина тому — большая отдача в нижнем диапазоне за счет того, что фазоинвертор выпускает на волю те низкочастотные волны, которые рождены внутренней стороной динамика сабвуфера.

К тому же, такое оформление позволяет добиться достаточно «большого» баса от сравнительно небольшого динамика — и в небольшом корпусе. Но и недостатки у фазоинверторных сабвуферов тоже есть: они более прихотливы к выбору места в вашем помещении. Также им присуща более неровная частотная характеристика, ведь частота резонанса у динамика сабвуфера и у самого фазоинвертора — разная.

Вследствие этого, если не уделить должного внимания настройке и поиску наиболее подходящего места — на выходе получите тот самый гул и бубнеж, о которых слагают легенды. Попытки объединить такой сабвуфер в трифоник со стереопарой редко когда заканчиваются удачно. Фазоинверторный бас характеризуется мощью и глубиной, но никак не упругостью и качеством баса, к которому так стремятся любители хайрезов.

Сабвуфер в закрытом ящике — полная противоположность. Он способен на быстрый, упругий и поджарый бас. Менее требователен к вашему помещению, лоялен к музыке, имеет более ровную частотную характеристику — все это идет в плюс. Но для того, чтобы добиться от закрытого сабвуфера мощного и глубокого баса, который будет сопоставим по эффективности с фазоинверторным, нам понадобится гораздо больший объем закрытого корпуса, а следовательно — больше места в помещении под саб. Несмотря на это, для построения трифоника и других музыкальных систем закрытый ящик подойдет гораздо лучше.

Цель такого сабвуфера в составе трифоника — расширить частотный диапазон акустической системы. Для кинотеатральной же системы закрытый сабвуфер тоже будет актуален, но при сопоставимых параметрах размер его будет больше, чем у его собрата с фазоинвертором.

Усиление сабвуфера

Из всей акустической системы, сложнее всего усилить именно сабвуфер. Поэтому в настоящее время в продаже можно встретить огромное количество разнообразных усилителей для этого компонента акустической системы. Они имеют специализированное предназначение и используются только для усиления низкочастотников.

Усиление буфера

Если появилась необходимость усовершенствования звучания сабвуфера, то нужно учитывать следующие моменты:

  • 1-канальные усилители нормально функционируют только с широким диапазоном сопротивления. В таком случае уже есть дополнительная настройка тембра звучания голосов. Также имеются отдельные фильтры, которые помогают басам выдавать всю свою мощность;
  • Двух- и четырехканальные устройства тоже отлично усиливают сабвуфер. Однако они не могут справиться с эффектом низкого импеданса. Это связано с тем, что они чересчур быстро нагреваются, когда сабвуфер играет на полную катушку.

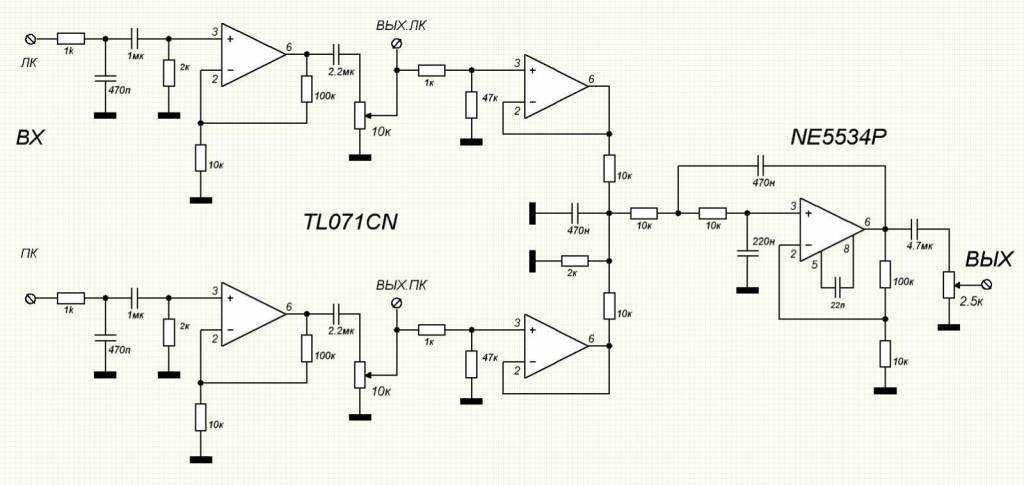

Полезная схема усиления

Виды усилителей

В настоящее время отличают несколько основных видов усилителей звука:

  • Моно-усилители, предназначенные для низкочастотных сабвуферов;
  • Двухканальные, которые используются, если в машине установлена только фронтальная акустика. В таком случае такой усилитель позволяет уменьшить расход энергии аккумулятора, поскольку он воздействует только на одну пару колонок;
  • Трехканальные, которые необходимы в случае, если в автомобиле помимо фронтальной акустики есть еще и сабвуфер;
  • Четырехканальные. Это устройство, с помощью которого можно усилить всю акустическую систему, а не только отдельные ее элементы.

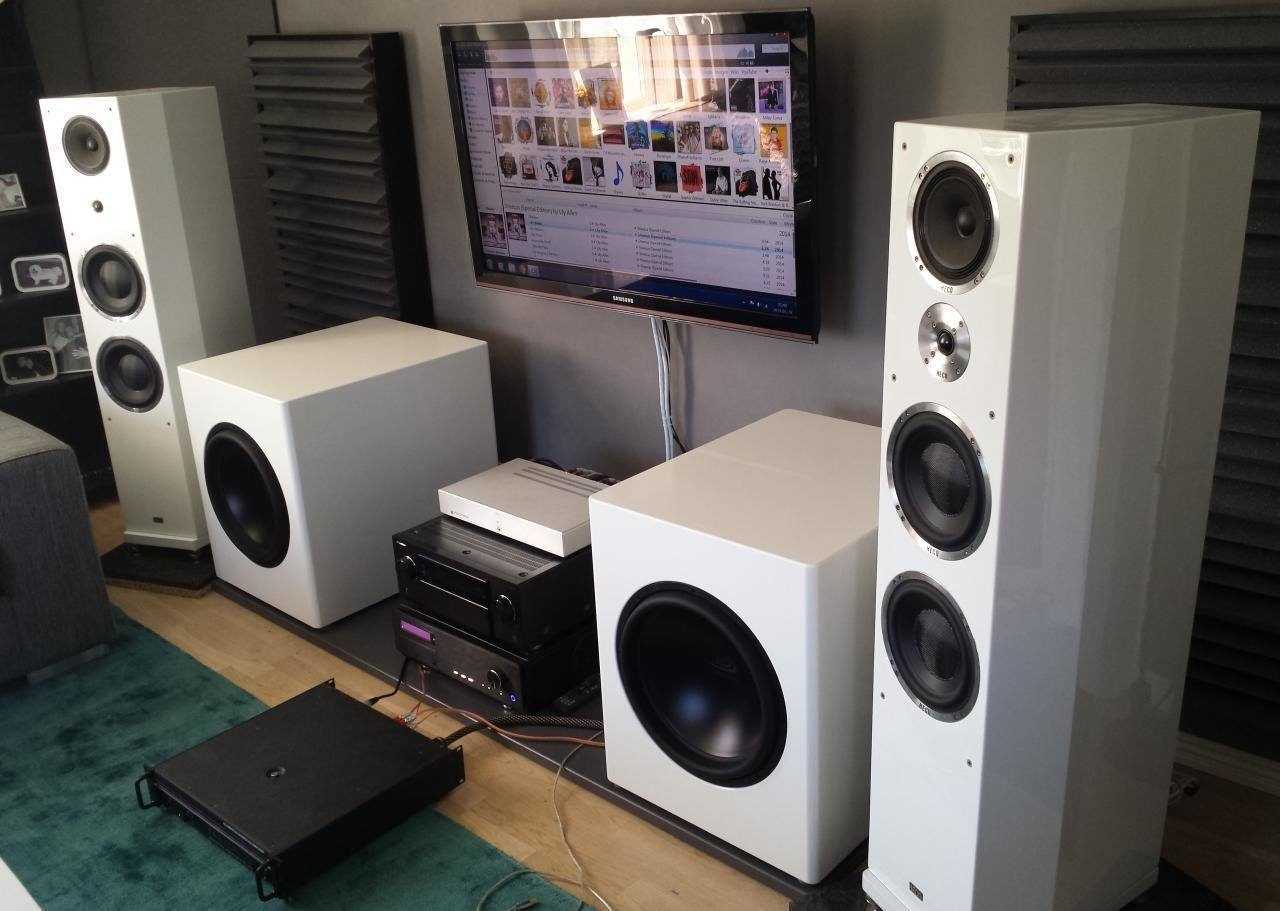

Колонки с сабвуфером
