Тема: замена сцепления на т300

Замена

Для замены троса нужны всего пару ключей. Это трубчатый ключ на 10,рожковый на 10, рожковый на 12, ну и плоскогубцы (хотя я и без них смог).

Первым делом брызгаем VD-кой на регулировочную гайку под капотом (легче откручивать).

Теперь берем ключ на 10 (любой) и отворачиваем 2 гайки у расширительного бачка.

Потом нужно от щелкнуть клипсу провода который крепится к бачку (клипса находится за бачком и мешает его перемещению). Я просто сдавил лепески пальцами и снял, но можно использовать плоскогубцы.

После того как мы освободили бачек, берем его и аккуратно приподнимаем не отсоеденяя шлангов и ставим на коробку с предохранителями (черная такая рядом с бачком). При проведении данной операции нужно следит за отливом на бачке куда защелкивается клипса, чтоб не сломать этот отлив об моторный щит (на самом деле все очень просто и легко вынимается).

Теперь мы свободно можем засунуть руку к моторному щиту там где трос заходит в салон. Берем трубчатый ключ на 10 (можно и обычным, но крутить не удобно) и отворачиваем 2 гайки крепления троса к моторному щиту (советую до конца не отворачивать ключом, чтоб потом отвернуть пальцами, так меньше шансов уронить гайки и потом ползать их искать на защите)

После этого откручиваем регулировочную гайку на вилке сцепления и снимаем ее вместе с резиновой подущечкой (предварительно запоминаем как все стояло). Чтоб тросик не вращался и не перекручивал резиновый чехол, нужно удерживать ответную часть ключом на 12.

Теперь начинается самое классное и интересное. Нам надо залезть в педальный узел. Я поступил по простому, а именно вынул коврик, перевернул его грязной стороной на землю, а на чистую сторону сам встал на колени ( в очень интересной позе) и собственно наклонился под рулевую колонку.

Здесь нам требуется отсоединить тросик от педали. Если бы я знал как это делается, то замена уложилась по времени в 20мин, а так я долго чесал в затылке и думал у кого спросит, но в итоге спустя минут 15 догадался сам. Дело в том, что кончик троса который заходит в салон выглядит так :

И одевается на такой крючок на педали, как на схеме. Увидете сами когда наклонитесь под рулевую колонку.

Все казалось просто, если бы не одно но!!Корейцы хитрый народ!!Там есть стопорная пружинка, она накрученна на ось вращения педали сцепления и ее кончик с ушком заходит в прорезь над крючком и мешает (блокирует от самопроизвольного снятия) снять тросик с педали. Выглядит это так (правда не очень хорошо видно,лазить с фотиком в педальном узле гемор еще тот, хорошо хоть у фотика экран поворотный) кто будет менять сразу поймет. Короче выдавливаем ушко пальцем по направлению к водительской двери, пока оно не выскочит с характерным щелчком. Пугаться не стоит, пружина слабая и вставить ее потом на место у меня получилось намного быстрее чем снять (с 1-го раза).

Ура!!!Старый трос свободен!! Но не торопитесь его сразу вынимать из подкапотного пространства, а лучше отсоедините его и отодвинте в сторону. Это нужно для того, чтоб не вспонимать как он там проходил между элементами автомобиля (типа устанавливаем новый вдоль старого)!! Если вы поторопились и вынули его не посмотрев тогда вот:

Проходит под приводом!После того как проложите новый, старый вынимайте. Если не порван советую оставить, в экстренных случаях, а именно при обрыве троса в пути он еще сгодится.

Устанавливаем трос в обратном порядке. Прокладываем вдоль старого, надеваем на шпильки на моторном щите, предварительно сунув кончик в салон, накидываем на крючок, возвращаем пружину на место (ушко в прорезь). Потом затягиваем гайки крепления к моторному щиту и вставляем резиновый упор в кронштейн перед вилкой сцепления, одновременно заводим кончик с резьбой в отверстие в вилке. Одевайте резиновую подущечку на регулировочную резъбу и затягивайте гайку (можно еще дополнительной гайкой законтрить как я и сделал, хотя конструкция основной регулировочной гайки не позволяет самопроизвольно раскручиваться, ну увидете сами как там итересно сделано). При затяжке опять пользуемся ключом на 12, чтоб держать трос и не перекручивать.

Теперь остается только отрегулировать педаль. Я просто накрутил гайку до того момента, пока педали сровнялись (сцепления и тормоз) и все. Надо заметить, что старый трос нехило вытянулся и гайка на нем была закручена (при последней регулировке на ТО-2) намного глубже.

Подведем итоги. На все ушло около 40 мин, ну или чуть больше (знал бы про фиксатор на педали, сделал бы намного быстрее). Испачкал только руки, то есть можно и не передеваться. Скрип пропал, нажимать стало приятно как в новой. Передачи включаются намного легче, видимо зависит от регулировки, в принципе если забить на скрип можно было еще старый трос подтянуть чуток и дальше ездить.

Замена выжимного подшипника chevrolet aveo — avtoremont13.ru

Chevrolet Aveo замена сцепления.

Съемником выталкиваем пальцы шаровых, отсоединяя ступицу от рычага и в любом удобном для Вас месте, откручиваем тяжку стаба удобнее возле стойки. Абсолютно ничего сложного да и грн.

В процессе работы по замене сцепления и снятию коробки передач в Шевроле Авео, нам будет необходимо поддомкратить двигатель: Ну вот мы до него и добрались! Ну вот, глаза боятся, а руки делают.

Операцию делаем с двух сторон. Поддомкрачиваем немного двигатель под поддон картера, выбираем место помордастее для того, чтобы разгрузить правую опору и легко выкрутить болт.

Дабы не оторвать, снимаем разъем с концевика заднего хода. Откручиваем кронштейн коробки передач, иначе ее не отодвинуть на нужные нам сантиметры.

Снимая кронштейн наблюдаем пресловутый ШТЫРЬ, который якобы способствовал у некоторых троению двига, так как упирался в жгут проводов острой частью

Причем откручивать желательно болт, а гайку держать ключом она типа стопорная Начинаем отпускать все болты коробки, особенное внимание уделяем красавцу, отмеченному двумя стрелками сука еще та , зажат сильно а обычные головки не влазиют, мешает пластмассовый патрубок который очень легко повредить

Откручиваем и убираем, чтоб под руками не путался, рабочий цилиндр сцепы, естественно не трогая герметичность нихай болтается на шланге. Также отвинчиваем 2-ва хитрых болта с тыльной стороны коробки. Разсоединяем привод переключения КП, не заморачиваясь по поводу меток. Регулировка привода выполняется очень просто по мануалу читайте инстр.

Следим, чтобы привода лежали свободно и не мешали перемещению коробки вдоль доски. Ну вот мы до него и добрались!

Из под капота откручиваем гидроцилиндр сцепления. С ямы снимаем стартер, разъём датчика скорости, скобу подушки двигателя.

«ГТ» Шум выжимного подшипника…

https://youtube.com/watch?v=4Eoe9CgTmcs

Далее демонтируем разъём «лягушки» заднего хода. Пока двигатель ещё на подушках, ослабляем затяжку всех болтов крепления нашей коробки с двигателем.

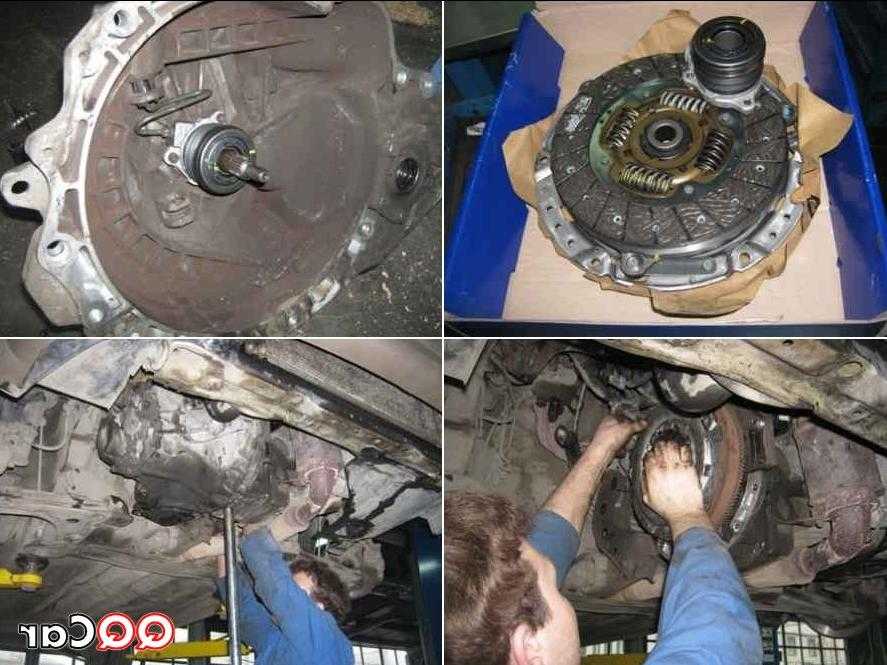

В процессе работы по замене сцепления и снятию коробки передач в Шевроле Авео, нам будет необходимо поддомкратить двигатель: Коробка снялась без особых проблем, подрамник остался на месте, можно приступать к замене сцепления. Вот в таком состоянии был выжимной подшипник сцепления: Из-за него и приходится менять сцепление, хотя его состояние было далеко не идеальным, но вполне работоспособным.

Имейте ввиду, что коробка передач КПП очень тяжёлая, снимать одному её не рекомендуется, как минимум вдвоём. Без снятия коробки, сцепление в Chevrolet Aveo вам не поменять, а самое сложное в этой процедуре заключается именно в демонтаже КПП, Поделиться интересной новостью с AutoHelpGid.

Как снять сцепление на Chevrolet Aveo Т 250

Существует несколько способов получения доступа к сцеплению для ревизии, либо замены. Первый — демонтаж коробки передач, полный или частичный. Второй — демонтаж двигателя. Естественно, для замены сцепления никто не станет снимать мотор, но в нашем случае был необходим демонтаж всего двигателя в сборе. Поэтому можно проследить все неисправности сцепления и методы их устранения более наглядно.

Если вкратце, то сцепление проще поменять (или увидеть его состояние), сдвинув коробку передач. Для этого необходимо отсоединить оба внешних ШРУСа, поддомкратить или подвесить двигатель и только после этого приступать к отсоединению КПП от блока цилиндров.

Чтобы добраться до болтов, которые крепят картер КПП к блоку цилиндров, придется снять часть навесного оборудования под капотом, монтажный блок предохранителей, бачок системы охлаждения, бачок ГУР и аккумулятор.

После этого можно вынимать КПП, отсоединив кулису привода механизма включения передач. В результате открывается полный обзор механизма сцепления.

Коробка передач вместе с приводами снята, если к ней есть какие-либо претензии, самое время их предъявить.

Инструкция из руководства как поменять диск и корзину сцепления шевроле авео т300 своими руками

Во-первых, стержень, к которому приваривается лапка, сидит на двух пластиковых направляющих, причем они внутри колокола, доступа к ним. Имейте ввиду, что работа выполняется замена сцепления шевроле авео своими руками смотровой ямы. Затем выпрессовываем сами шаровые из поворотных кулаков.

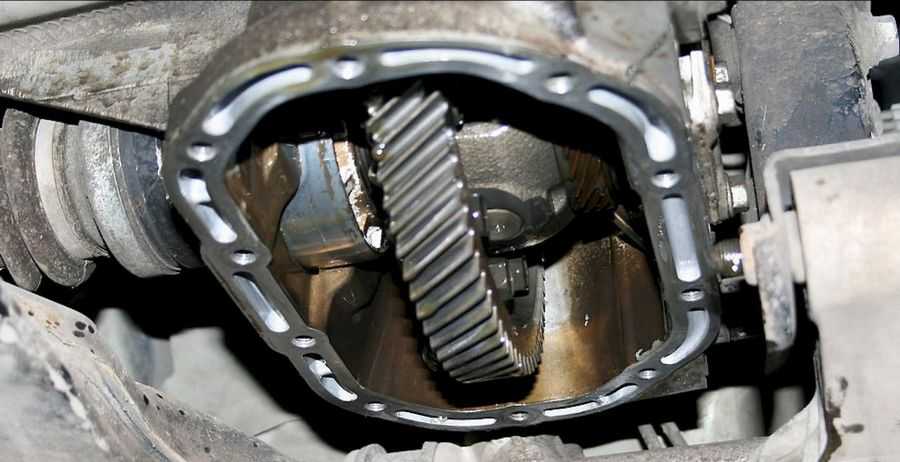

Теперь нам нужно слить масло из коробки передач КПП, так как сливной пробки нет, будем сливать его из поддона. Откручиваем по периметру все болты с поддона КПП, сливаем масло. Лично на моем автомобиле уже на 90 тыс.

Что все-таки конкретно начало происходить: При отпускании педали сцепления возникал некий шум в коробке. Сначала не направлял внимания, но позже это начало доставать.

Время от времени, когда едешь на горку, сцепление пробуксовывало, когда притиралось к маховику, и даже самую обыденную горку я не мог преодолеть на передаче. Замена верхней шаровой и сайлентблоков на ВАЗ Видео инструкция как заменить верхнюю шаровую и сайлентблоки на верхнем рычаге ВАЗ своими руками в гараже. Заезжал только, когда включал пониженную передачу, хотя при исправном сцеплении залетал и на 4 передаче.

В случае если принять во внимание, замена сцепления шевроле авео своими руками акпп — это одна из более дорогостоящих конструкций авто, то повышение ее срока службы считается задачей принципиальной для каждого автолюбителя. Сама замена сцепления занимает немного времени, до двух-трех часов

А вот разборка коробки переключения передач может тянуться от полудня до двух дней. Не говоря уже о том, что понадобится множество замена сцепления шевроле авео своими руками и подъемный бокс или смотровая яма, так как, подняв автомобиль домкратом, места для коробки, чтоб вытащить её снизу, все равно не будет достаточно.

Элементы педального узла сцепления: Педаль соединена толкателем с поршнем главного цилиндра сцепления.

Chevrolet Aveo причина неисправности и замена сцепления. Часть 2

Для исключения скрипов в педальном узле вилка толкателя соединена со штоком упругой связью — через демпфер. Главный цилиндр гидропривода сцепления в сборе с толкателемЭлементы вилки толкателя: Корпус рабочего цилиндра прикреплен к картеру сцепления.

Элементы гидропривода сцепления: Выключение сцепления происходит следующим образом. При нажатии педали в гидравлической системе привода создается давление рабочей жидкости, в результате чего поршень рабочего цилиндра перемещает подшипник выключения замена сцепления шевроле авео своими руками вдоль оси первичного вала коробки передач. При этом ведомый диск отходит от маховика, вследствие чего коленчатый вал двигателя и первичный вал коробки передач могут вращаться независимо друг от друга.

Замена комплекта сцепления Шевроле Авео: фото и видео

При отпускании педали сцепления подшипник возвращается в исходное положение, при этом диафрагменная пружина вновь начинает давить на нажимной диск, который, в свою очередь, прижимает ведомый диск к маховику — в результате передача крутящего момента возобновляется.

Выжимной подшипник с цилиндром, корзину сцепления и диск сцепления…Поискав на Клубе кто что ставил, все Valeo ставили, и с завода тоже оно идёт, замена сцепления шевроле авео своими руками под разными Брендами авто производителей… Единственное отличие цена и место производства…Купил: Valeo Цилиндр сцепления рабочий ,74р.

Valeo Сцепление, комплект Корзина сцепления и Диск сцепления 2 ,81р. Castrol Dot4 Brake Fluid 1 литр ,00р. Castrol Transmission OiL 75w90 2 литра ,00р.

Работа у официалов стоит р. Меняли с братом вдвоём, работа трудоёмкая, замена сцепления шевроле авео своими руками снимать подрамник, рулевую рейку, всю подвеску в общем… Далее коробас, визуальным путём выяснили, что проблема была в поведёном диске корзины 3 точками тёрся, на фото видно… Тормозная жидкость была очень чёрной, полностью прокачали контур сцепления и тормозов новой жидкостью, ушло примерно 0,75 литра… http: На некоторых моделях, для снятия коробки нужно снимать подрамник.

Определить что именно менять: Некоторые симптомы, могут быть похожи на неисправности коробки передач или механизм переключения передач.

На роботизированных коробках робот, изитроник и. Это можно сделать на наших станциях.

Разборка и состояние деталей

Коробка была снята быстро, так как мастер часто крутит такого рода авто. Благо в наличии оказалась специальная балка для вывешивания двигателя, поскольку демонтировались две подушки мотора.

Диск сцепления имел значительный износ, он прошел бы еще тысяч 10-15 максимум.

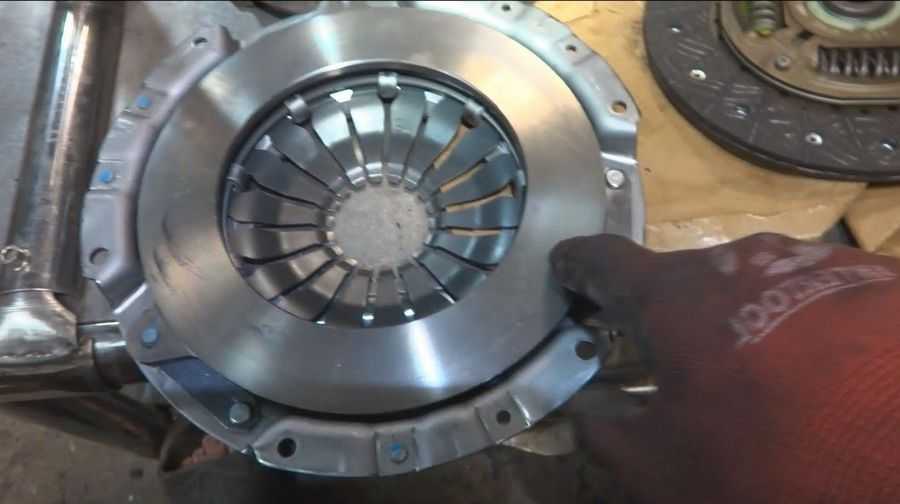

Корзина была в хорошем состоянии, как и маховик.

Видно, что на заводе устанавливают детали хорошего качества. А вот что было в плохом состоянии, так это выжимной подшипник.

Он не развалился, но по шуму и люфту было понятно, что он на грани. Также сильно изношены были и направляющие втулки флажка, на которых наблюдалась сильная выработка лишь с одной стороны. Масло в коробке оказалось вполне живым, его явно менял предыдущий владелец, а сальники полуосей в плохом, но не плачевном состоянии. Кстати, их, как оказалось, напряжно демонтировать. Для этого нужен опыт, несколько крепких слов и фомка.

Новые стали без проблем, правда, в отличие от заводских, где правый от левого отличается, я взял универсальные, которые идентичны друг другу и имеют один номер детали.

Мастер сказал, что это нормально, поскольку в новых маслоотводные канавки направлены не в одну сторону, а сразу в две. Поверил на слово. Вилка выжимного подшипника имела износ, но, учитывая не малый ценник оригинала и не критичный износ, ее решили не менять.

В целом решение о замене сцепления было правильным, ведь долго бы оно не проходило.
