Замена трамблёра: порядок действий

Трамблер 4a-fe: ремонт, замена крышки, катушка, датчик

Ремонт

Перед тем, как проверить крышку или другие элементы конструкции, к ремонтным работам надо подготовиться. Ремонт крышки, замена  сальника трамблера и другие задачи по восстановлению работоспособности осуществляются после выставления меток. Как выставить метки — риски наносятся на корпус устройства, его крышку, а также приводы вспомогательных элементов — это позволит сохранить необходимый момент зажигания без регулировки. Также перед тем, как снять узел, отметьте положение проводов, которые идут на свечи, поскольку если вы их перепутаете при дальнейшем монтаже, это может привести к поломке механизма.

Что касается непосредственно ремонта, то он выполняется так:

  1. После демонтажа устройства производится диагностика крышки. Если вы заметили, что она пробита, то ее придется менять на работоспособную.
  2. Далее, надо проверить бегунок трамблера — его необходимо поменять в том случае, если расплавился предохранитель или на элементе появилась ржавчина и гарь.
  3. После этих действий производится демонтаж пылезащитного экрана — сначала извлекается клемма напряжения, после чего выкручиваются два болта, фиксирующие опорную пластину датчика Холла, сама пластина после этих действий тоже снимается. Сделав это, из штифта пластины следует извлечь стопорное кольцо, выкручиваются болты, фиксирующие вакуумный корректор, сам компонент снимается. Затем вытаскивается опорная пластика и диагностируется ее втулка — на ней не должно быть следов повреждений.
  4. Далее, снимается пружинное кольцо, которое фиксирует штифт муфты. Если вы видите, что состояние кольца печальное, его нужно поменять, поскольку в противном случае толку от него не будет. Далее, необходимо из муфты выбить штифт — его замена осуществляется только в том случае, если стерлись шипы.
  5. Многих автовладельцев интересует вопрос — как проверить конденсатор. Этот элемент также может выйти из строя, поэтому перед тем, как проверить конденсатор. понадобится приготовить мультиметр. Диагностика осуществляется тестером.
  6. Из конструкции извлекается центробежное регулирующее устройство с валиком. Замена трамблера осуществляется в том случае, если имеются зазоры, следы износа и прочие повреждения (автор видео — Роман Романов).

Ремонт распределителя

Починка трамблёра – процедура довольно-таки сложная, требующая от ремонтника знания устройства узла и электроники в целом. Сложность конструкции распределителя, непростая схема подключения и отсутствие у автомобилистов образования электрика практически до нуля снижают возможность его собственноручного ремонта. Именно основываясь на этом, гаражные мастера нередко отдают предпочтение полной замене неисправного трамблёра.

Зачастую подобный подход вполне обоснован, так как существенно экономит время автомобилистов. Однако, решаясь на замену трамблёра, требуется:

  • во-первых, постараться диагностировать точную неисправность устройства (например, неправильная работа высоковольтных проводов не требует полноценной замены распределителя, ибо намного проще и дешевле просто сменить проводку);
  • во-вторых, провести консультацию со специалистом в сфере ремонта систем зажигания и удостовериться в том, что дешевле будет именно сменить трамблёр, а не отдать его на ремонт электрику.

Допустим, необходимость установки нового трамблёра подтверждена. В такой ситуации вполне целесообразно сэкономить некоторую часть средств и провести замену самостоятельно. Для организации ремонта понадобятся:

  • набор гаечный ключей;
  • свечной ключ;
  • отвёртка;
  • ветошь;
  • новый распределитель.

Порядок ремонта следующий:

В первую очередь, необходимо выкрутить свечу первого цилиндра и определить, где находится трамблёр конкретно на вашей модели;
Далее приступаем к выставлению валов мотора в нужное положение. Для этого:поддомкрачиваем переднее колесо справа;
закрываем пальцем свечное отверстие;
крутим колесо до тех пор, пока на палец не начнёт давить воздух;
далее получаем доступ к ГРМ, снимаем заглушку маховика коленвала и совмещаем метки шкива вала и блока двигателя.

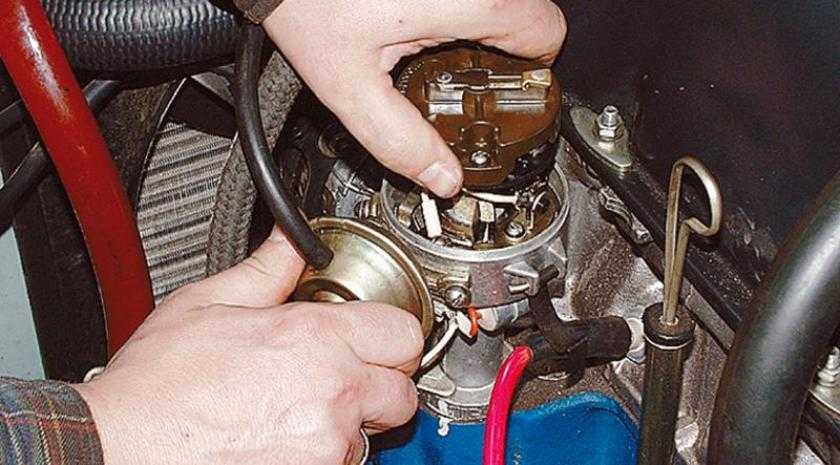

Осуществляем снятие трамблёра

Вот тут крайне важно запомнить схему подключения высоковольтных проводов. Лучше всего сделать пару фотографий присоединённого распределителя и отметить каждый присоединенный провод свечи соответствующим образом для отличия

После того как порядок подключения успешно зафиксирован, можно снять деталь. Для этого находится крышка трамблёра, с неё откручиваются свечные провода, крепления, после чего узел успешно снимается;
Затем начинается самое ответственное – установка трамблёра. Подключение узла проводится в следующем порядке:распределитель устанавливается в конструкцию автомобиля аналогично старому узлу;
выставляются зазоры механического бегунка, находящегося под крышкой трамблёра (если требуется, как отрегулировать распределитель — поговорим ниже);
к нему монтируются свечные провода;
подключается низковольтный провод;
регулируется угол опережения зажигания (опять же, если это требуется).

В целом, особых сложностей в монтаже нового распределителя нет. Гораздо сложней понять то, как проверить трамблёр на ту или иную неисправность, ибо для этого требуется заметно больше знаний, чем требуется для реализации описанного выше процесса.

Назначение и виды трамблёров

Основной распределитель «шестёрки» располагается на горизонтальной площадке, сделанной слева от клапанной крышки мотора. Вал агрегата, заканчивающийся шлицами, входит в приводную шестерню внутри блока цилиндров. Последняя вращается цепью газораспределительного механизма и одновременно крутит вал масляного насоса.

Под установку распределителя на блоке двигателя предусмотрена специальная площадка

Трамблёр выполняет в системе зажигания 3 функции:

  • в нужный момент разрывает электрическую цепь первичной обмотки катушки, отчего во вторичной образуется импульс высокого напряжения;
  • поочерёдно направляет разряды к свечам согласно порядку работы цилиндров (1—3—4—2);
  • автоматически корректирует угол опережения зажигания при изменении оборотов коленчатого вала.

Трамблёр занимается распределением импульсов по свечам и обеспечивает своевременное искрообразование

Различные модификации «шестёрок» комплектовались разными типами распределителей:

  1. ВАЗ 2106 и 21061 оснащались двигателями рабочим объёмом 1,6 и 1,5 л соответственно. Из-за высоты блока на модели устанавливались трамблёры с длинным валом и механической контактной системой.
  2. Автомобили ВАЗ 21063 комплектовались двигателем 1,3 л с низким блоком цилиндров. Распределитель — контактного типа с укороченным валом, разница для моделей 2106 и 21063 составляет 7 мм.
  3. На обновлённую серию ВАЗ 21065 ставились бесконтактные трамблёры с длинным штоком, работающие совместно с системой электронного зажигания.

Разница в длине валов 7 мм обусловлена различными объёмами моторов, применяемых на «шестёрке»

Разница в длине приводного вала, зависящая от высоты блока цилиндров, не позволяет использовать деталь ВАЗ 2106 на двигателе объёмом 1,3 л — распределитель попросту не сядет в гнездо. Ставить запчасть с коротким валом на «чистую шестёрку» тоже не выйдет — шлицевая часть не достанет до шестерни. Остальная начинка контактных трамблёров одинакова.

Будучи молодым неопытным водителем, лично столкнулся с проблемой разной длины штоков распределителей зажигания. На моих «Жигулях» ВАЗ 21063 в дороге обломился вал трамблёра. В ближайшем автомагазине приобрёл запчасть от «шестёрки» и начал устанавливать на авто. Результат: распределитель не вставился до конца, между площадкой и фланцем остался большой зазор. Позже продавец объяснил мою ошибку и любезно заменил деталь на подходящую к мотору 1,3 л.

Chevrolet Tahoe 5.7 i V8 3дв. внедорожник, 200 л.с, 5МКПП, 1995 – 1999 г.в. — неправильная регулировка угла опережения зажигания

Что такое угол опережения Момент зажигания, как правило, определяют по положению коленчатого вала в соответствии с его положением относительно ВМТ. Что касается обозначения, то это – градус до ВМТ. Из этого и следует вывод о том, что данный угол называется углом опережения зажигания. Если же момент зажигания сдвигается от ВМТ, то угол увеличивается, то есть зажигание становится ранним. Если же он, наоборот, сдвигается к ВМТ, то угол, соответственно, уменьшается, а зажигание считается поздним.

То, какой угол опережения зажигания будет действенен, зависит от множества факторов: 1 Скорость вращения коленчатого вала: чем большее количество оборотов он осуществляет, тем раньше воспламенение топливно-воздушной смеси необходимо для того, чтобы достичь пика максимального уровня давления в нужной для этого точке. 2 Температура: чем она ниже для двигателя и смеси, тем, соответственно, будет ниже и реакция окисления, в результате чего угол должен быть более ранним и наоборот. 3 Нагрузка на двигатель: чем она больше, тем и более высокий уровень в цикличном наполнении цилиндра, как результат – необходимость меньшего угла зажигания для того, чтобы не допустить детонацию (непредсказуемый взрыв в двигателе).

Признаки неправильной регулировки угла опережения зажигания

-Потеря уровня мощности; -Потеря уровня приемистости; -Осуществление автомобилем неустойчивого холостого хода; -Некий провал, если надавливать на педаль «газа», а также возникновение стука пальцев; -Проблемы при попытках запуска двигателя; -Невозможность автомобиля развивать обороты максимального уровня; -Повышенный уровень расхода топлива; -Возникновение выстрелов в карбюратор или глушитель; -Перегрев мотора; -Детонация двигателя после прекращения его работы.

Проверка настройки угла опережения зажигания

Чтобы проверить, какой угол опережения зажигания был выставлен и является ли он правильным, нужно руководствоваться такими признаками: -Никаких «провалов» в работе прогретого двигателя не должно ощущаться при его холостом ходу. -Краткая детонация (около 3-5 секунд) должна присутствовать, если резко надавить на педаль газа, при этом движение должно происходить на максимально ровном участке дороги при факте четвертой передачи и скорости движения около 50 км/ч. Другими словами – должен быть слышен стук пальцев. Если такого не наблюдается, то было установлено слишком позднее зажигание, если же это есть, но не может никак пройти, то раннее. Откорректировать ситуацию можно при помощи небольших вращений трамблера в разные стороны, после чего проверку надо произвести еще раз до получения оптимальных результатов.

Последствия неправильно выставленного угла зажигания

ОТ правильного момента зажигания зависит не только мощность и расход горючего. Если искра на свече зажигания образуется раньше положенного времени, тогда давление расширяющихся газов начинает противодействовать поднимающемуся в ВМТ поршню (раннее зажигание). Воспламенение рабочей смеси после того, как поршень начал двигаться из ВМТ вниз, приводит к тому, что высвобождающаяся энергия топлива «догоняет» поршень и попадает в выпуск, а не совершает полезную работу (позднее зажигание).

Признаки раннего зажигания проявляются в виде следующих симптомов: -появление металлического звонкого призвука во время работы двигателя, который локализуется в области блока цилиндров; -плавают обороты холостого хода, двигатель работает нестабильно; -после нажатия на «газ» возникает пауза, двигатель не «тянет» и перерасходует топливо;

Позднее зажигание также наносит ощутимый вред двигателю. Сгорание смеси в данном случае происходит в условиях понижения давления и увеличения объема в цилиндре ДВС. Нарушается сам процесс горения топливно-воздушной смеси, которая догорает во время рабочего хода поршня. В результате признаками позднего зажигания являются: -двигатель теряет мощность, для разгона нужно сильно давить на газ; -отмечается значительное повышение расхода топлива; -мотор сильно коксуется отложениями и нагаром; -неправильное сгорание смеси ведет к перегреву двигателя;

Источник

О приводном механизме

Для передачи крутящего момента валу трамблёра на «шестёрке» применяется косозубая шестерня, вращаемая цепью ГРМ (в просторечии – «кабанчик»). Поскольку элемент расположен горизонтально, а валик распределителя — вертикально, между ними стоит посредник — так называемый грибок с косыми зубьями и внутренними шлицами. Эта шестерёнка одновременно крутит 2 вала — масляного насоса и трамблёра.

Привод трамблёра состоит из двух передаточных шестерёнок с косыми зубьями

Оба передаточных звена – «кабанчик» и «грибок» рассчитаны на длительный срок службы и меняются в процессе капитального ремонта двигателя. Первая деталь снимается после разборки цепного привода ГРМ, вторая вытаскивается через верхнее отверстие в блоке цилиндров.

Трамблёр ВАЗ 2106, оснащённый контактным прерывателем, – довольно сложный агрегат, состоящий из множества мелких деталей. Отсюда ненадёжность в работе и постоянные сбои системы искрообразования. Бесконтактная версия распределителя создаёт проблемы гораздо реже, но по эксплуатационным характеристикам все равно недотягивает до современных модулей зажигания, в которых отсутствуют движущиеся детали.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Устройство и ремонт бесконтактного трамблёра

Устройство распределителя, действующего совместно с системой электронного зажигания, идентично конструкции механического трамблёра. Здесь также имеется пластина с подшипником, бегунок, центробежный регулятор и вакуумный корректор. Только вместо контактной группы и конденсатора установлен магнитный датчик Холла плюс металлический экран, закреплённый на валу.

В бесконтактном распределителе главную роль играет магнитный датчик, посылающий сигналы коммутатору

Как функционирует бесконтактный трамблёр:

  1. Датчик Холла и постоянный магнит расположен на подвижной площадке, между ними вращается экран с прорезями.
  2. Когда экран перекрывает поле магнита, датчик бездействует, напряжение на выводах нулевое.
  3. При повороте валика и прохождении прорези магнитное поле достигает поверхности датчика. На выходе элемента появляется напряжение, передающееся электронному блоку — коммутатору. Последний даёт сигнал катушке, вырабатывающей разряд, поступающий на бегунок трамблёра.

В электронной системе зажигания искрообразованием занимается коммутатор и катушка, трамблёр только определяет момент подачи разряда на свечи

Бесконтактный распределитель более надёжен в работе — датчик Холла и подшипник приходят в негодность гораздо реже из-за отсутствия механической нагрузки. Признак поломки измерителя — отсутствие искры и полный отказ системы зажигания. Замену произвести легко — нужно разобрать трамблёр, открутить 2 винтика крепления датчика и вытащить из паза соединительный разъем.

Магнитный датчик крепится двумя винтами к площадке подшипника

Неисправности остальных элементов трамблёра аналогичны старой контактной версии. Методы устранения неполадок подробно описываются в предыдущих разделах.

Диагностика бегунка трамблера

Замена бегунка осуществляется в том случае, если этот элемент уже не может выполнять свои функции. Для диагностики вам может понадобиться мультиметр.

Как проверить бегунок в домашних условиях, несколько вариантов:

  1. Щупы мультиметра нужно установить в то место, где соединяются сам бегунок с угольком в месте пробоя. Чтобы выявить пробой, необходимо внимательно посмотреть на устройство — искра будет уходить или полностью в сторону, или только частично. Но следует учитывать, что пробой удается определить не всегда.
  2. Еще один вариант диагностики — устройство проверяется с применением центрального типа кабеля. Вам нужно будет только произвести демонтаж самой крышки, после чего поднести высоковольтный кабель с катушки на разносчик, затем попытаться завести двигатель. При прокручивании стартера, если разносчик пробитый, искра начнет проскакивать. Если же проскакивания нет, то искать причину проблемы нужно не здесь.
  3. Если на бегунке имеется трещина, то искра будет уходить в сторону. В том случае, если сопротивление элемента полностью выгорело, но при этом могла произойти попытка восстановления проводника. В свою очередь, это могло привести к электрическому пробою элемента и его полной поломке. В этом случае его необходимо полностью заменить.

После проведения ремонта производится регулировка трамблера

Отрегулированный механизм ставится на место, при установке важно правильно сопоставить метки и подключить высоковольтные кабеля. Процедура регулировки зажигания в целом может отличаться в зависимости от транспортного средства, да и вариантов настройки может быть несколько

 Загрузка …

Chevrolet Blazer V6 › Бортжурнал › Правильная установка шестерни трамблера.

Наконец то я все собрал!2дня пытался безуспешно на глаз установить шестерню, 2дня собирал информацию, и только сегодня вот все установил .Все элементарно оказалось.Очень много было советов, и все как правило были различные.В очередной раз потолковав с dfone пришли к однозначным выводам, его теория была ближе всех к истине.Я хотел бы рассказать как правильно установить шестерню трамблера на шевроле блейзер 1995 4.3. в случае если зажигание сбилось, вы крутили коленвал или не сделали меток сразу

Трамблер на 95году фиксируется сам по себе на двигателе с помощью шпильки, но зато имеет подвижную пластину крепления болта.Суть в том, что неправильно сам трамблер вы не поставите никак, поэтому это чуть упрощает задачу.-Снимаем кожух вентилятора верхний, снимается элементарно-Вынимаем воздушный фильтр со всеми приблудами, убираем в сторону чтобы не мешал или снимаем тоже его-После того как убрали воздухан, на крышке цепи будем метка для выставления ВМТ, такой прилив как бы с V образным вырезом.-Вынимаем свечу первого циллиндра, вставляем туда чего нибудь ввиде затычки-Берем трещетку, длинную головку на 16(я свечной крутил), и крутим коленвал.Крутить не очень удобно, но зато не надо снимать вентиль.Я 2руками подлез, без проблем крутил.Крутим по часовой стрелке.-Как только затычка выйдет, смотрим сразу на метки на коленвале.Первую метку пропускаем, а вторую метку надо совместить с приливом на крышке цепи.Повторяю, ВТОРУЮ метку совмещаем с приливом на КРЫШКЕ цепи.Так делал я, так советую многие, так написано в мануалах в конце концов.Все, мы выставили первый циллиндр в ВМТ

-После этого надо снять трамблер.Крышка провода вытаскиваются без проблем, к трамблеру не удобно подлезть.Кто то пилит ключ, я умудрился обычным рожковым ключом на 15 открутить болт крепления трамблера.Как выкрутим болт, отсоединяем разъем, вынимаем трамблер.-Надо выбить шестерню, шестерня выбивается чем то похожим по диаметру, я болтиком выбивал.Выбили шестерню.-Тут самое интересное.Надо ПРАВИЛЬНО установить шестерню.У нее может быть 2положения.На шестерне есть отлив под штифтом с одной стороны, его надо совместить с меткой на корпусе трамблера.У меня метка была чуть в другом месте, на корпусе трамблера под самой «шляпкой » как бы, была стрелка отлита.При совмещении метки на шестерне и корпусе трамблера, бегунок должен смотреть чуть ниже метки 6 и выше болта крепления трамблера.Где то в этой области, я ее не помечал, смысла нет.

-Вставляем трамблер в двигатель таким образом, и доворачиваем по часовой стрелке, чтобы бегунок смотрел на метку трамблера с цифрой 6.Она мелкая, но ее видно, в треугольничке таком.Именно на этой метке и находится контакт первого циллиндра.В конечном счете после установки бегунок должен смотреть ровно на метку 6, на контакт первого циллиндра.

Для опытных юзеров:-Совмещаем вторую метку коленвала по часовой стрелке с приливом на крышке цепи (вмт в такте сжатия)-Совмещаем метку на шестерне трамблера с меткой на корпусе трамбера, бегунок при этом должен смотреть чуть ниже цифры 6 и чуть выше болта крепления крышки трамблера-Устанавливаем таким образом трамблер, чтобы в конечном положении бегунок смотрел на цифру 6(на контакт первого циллиндра).Жаль что сразу мне никто не рассказал правильный порядок установки(Этот порядок был проверен лично мной и все прекрасно работает, никаких пометок измерений ничего делать не надо(если зажигание уже сбили, как я).Везде есть заводские метки.

Механическая часть и катушка

Ремонт трамблера 4A-FE может также потребоваться, если сальник пропускает масло. Навесное оборудование с распределителя зажигания демонтируется крестовой отверткой. Затем необходимо аккуратно выбить штифт из вала. Об износе старого сальника трамблера 4A-FE свидетельствует жесткость детали. Чтобы легко демонтировать старый подшипник после проверки на наличие люфтов вал нужно отшлифовать и смазать. Ту же процедуру можно проделать в отношении демонтированного штифта, чтобы легче установить на место.

Крышки путем естественного износа и воздействия масла также могут нуждаться в замене. Заменить можно на самодельные крышки, вырезанные по размерам из картона. Устанавливать самодельные картонные крышки необходимо на суперклей.

Далее необходимо собрать и установить на место навесное оборудование, выставить зазоры на датчиках коленвала и распредвала, очистить пространство под распределителем от масла и установить механизм на место.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Диагностика электрической части трамблера

Ремонт трамблера 4A-FE требует предварительной диагностики. При разборке распределителя зажигания может быть обнаружен износ крышки и бегунка. В таком случае деталь демонтируется и проводится диагностика составляющих компонентов.

Проверка катушки трамблера 4A-FE покажет, превышено ли сопротивление обмоток. Такую процедуру следует производить «на холодную». Проверка коммутатора покажет, соответствуют ли значения сопротивления между контрольными точками рекомендуемым нормам. Также необходимо выяснить, нуждается ли в замене конденсатор. Датчики распредвала и коленвала также следует проверять «на холодную» — такая процедура предоставит информацию о сопротивлении обмоток. Если датчики демонтировать, то для обратной установки понадобится специальный плоский щуп. Дополнительно следует проверить на наличие люфтов подшипника, вала и направляющей. Уплотнительное кольцо не должно иметь разрывов и повреждений.


Катушка зажигания1. Первичная обмотка — норма 1.11-1.75 Ом;2. Вторичная обмотка — норма 9.0-15.7 кОм

Принцип работы распределителя зажигания

Пропуск зажигания, простыми словами, это ситуация, при которой воспламенения в цилиндре 4A-FE не произошло. Причина – отсутствие топлива либо отсутствие искры. Худший вариант – наличие топлива, но отсутствие искры. В таком случае горючее отправляется в катализатор, где сгорает, оплавляя сам катализатор. Чтобы избежать таких ситуаций в Тойотах действует формула: нет искры – нет топлива.

В двигателе 4A-FE трамблер или распределитель зажигания включает в себя три компонента: датчик коленвала или распредвала, катушка с распределителем импульсов по цилиндрам мотора и коммутатор, управляющий катушкой и связывающий технологию с блоком управления силовым агрегатом.

На практике принцип работы механизма прост: две катушки синхронизируются с датчиком коленвала, который отправляет сформированный сигнал в блок управления силовой установкой. Блок определяет угол коленвала и частоту вращения и отправляет полученные данные в виде прямоугольного сигнала в коммутатор. Последний подает электрический ток и управляет катушкой, а также направляет ответный сигнал о наличии зажигания в блок управления 4A-FE. ЭБУ в случае неполучения ответного сигнала от коммутатора блокирует работу форсунок двигателя и мотор, таким образом, не заводится. При этом отмечается исправное функционирование топливного насоса, воспламенение на свечах и попытки агрегата завестись.


Неисправный конденсатор трамблера
