Как выявить неисправность или износ рулевых наконечников?

Как снять рулевой наконечник без съемника

Давайте для начала рассмотрим этапы снятия рулевого наконечника:

Первый этап — это подъем передней части автомобиля на домкрате. Для безопасности машины и владельца подставляем под пороги надежные подставки.
Снимаем колесо. Для этого откручиваем крепежные болты.
Далее необходимо провести зачистку рулевой стойки. Делаем это жесткой щеткой — счищаем грязь, ржавчину, пыль. Стойку обрабатываем небольшим количеством солярки, керосина или WD-40 и подождать несколько минут. Благодаря этому мы сможем легче открутить гайки.
После подготовительных процедур мы сначала ослабляем гайку наконечника рулевой тяги. Только после этого действия переходим к гайке крепления шарового пальца рулевого наконечника.
Откручиваем гайку рулевого наконечника. При этом желательно повернуть руль в противоположную сторону стойки, которую вы вытаскиваете — это облегчит процесс работы.
Штангенциркулем замеряем расстояние от центра рулевого наконечника до какой-либо отметки на рулевой тяге (сами ставим где-нибудь на ней метку). Это необходимо для того, чтобы правильно выставить новый рулевой наконечник. К этому мероприятию необходимо подойти максимально ответственно. Если штангенциркуля нет, применяем способ из шага 8.
Теперь нам необходимо выбить сам рулевой наконечник. Если нет специального съемника, можно обойтись молотком и каким-либо прочным рычагом (например, ломом). Рычаг вставляем между тягой и соединяющимся с ней выступом стойки. Нажимаем на рычаг и одновременно с этим бьем в торец рулевого наконечника.
После того, как рулевой наконечник выбился, просто выкручиваем его из рулевой тяги

При этом, если хотим сохранить приблизительный развал, а штангенциркуля, например, нет, либо просто хочется перестраховаться, необходимо точно посчитать количество оборотов при откручивании и записать это число.
Мы сняли рулевой наконечник, что же теперь нам делать? Мы ставим новый, очень важно, на правильную сторону, так как они бывают правые и левые. Ставится он в обратном порядке, как мы снимали старый

Вкручиваем его в рулевую тягу, при этом обязательно сверяемся с данными со штангенциркуля или количеством прокрутов, которое было изначально.
Когда все накручено, устанавливаем всю конструкцию в исходное положение и затягиваем все гайки и болты. После всех продувных манипуляций обязательно проверяем, везде ли сошлись элементы — это очень важно для безопасности автомобиля.

Подробнее про то, как снять рулевой наконечник без съемника, можете посмотреть в видео:

Бывают» случаи, когда все идёт не по хорошему сценарию, а, так сказать, с затруднениями. Это может быть по многим причинам, таким как: сорванная резьба на гайке, различного рода ржавчины, изгибы какого-либо элемента из-за стороннего воздействия и прочие не очень приятные вещи. Что же делать в таких случаях?

Рулевая тяга

Примечание: Ниже описана замена рулевой тяги с левой стороны. Замена с правой стороны выполняется аналогичным образом.

1. Ослабляем колесные гайки. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные гайки и снимаем переднее колесо.

3. В зависимости от того, с какой стороны мы меняем рулевую тягу, поворачиваем колесо до упора вправо или влево. В нашем случае – вправо.

4. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40 или аналог).

5. Перед ослаблением контргайки наконечника рулевой тяги считываем и запоминаем количество витков резьбы, на которое навинчена контргайка на наконечник. Это в дальнейшем облегчит последующую регулировку углов установки колес. В нашем случае было примерно 20 витков.

6. Ключом на 24 ослабляем затяжку контргайки наконечника рулевой тяги.

7. Снимаем внутренний и наружный хомуты пылезащитного чехла рулевой тяги. Хомуты удаляем в отходы, поскольку повторное их использование недопустимо.

8. Ключом на 36 или подходящим разводным ключом отворачиваем рулевую тягу из наконечника.

9. Затем отсоединяем наконечник от тяги и убираем его в сторону, чтобы в дальнейшем он нам не мешал.

Способы определения неполадок

Основным методом диагностики является визуальный осмотр состояния элементов. Под этим понятием большинство владельцев транспортных средств подразумевают, что проблемную деталь необходимо снять. Но, делать это не обязательно. Чтобы осмотреть, например, правый наконечник, нужно максимально вывернуть руль в противоположную сторону. Осмотр начинается с обследования защитных резиновых пыльников, которые не позволяют грязи и различным абразивным частичкам проникать внутрь шаровых шарниров. Их повреждение является свидетельством необходимости проведения процедуры замены наконечников рулевых тяг.

Переходим к следующему этапу диагностических мероприятий. Для этого необходимо поддамкратить одну из передних сторон транспортного средства, чтобы колесо находилось в свободном положении и не касалось земли. Находим элемент и дергаем его рукой из стороны в сторону. Если деталь не изношена, должен полностью отсутствовать люфт, в противном случае, наконечник подлежит замене. Заметим, что менять их необходимо с обеих сторон, иначе проведение ремонтных мероприятий может не принести ожидаемого эффекта. Лучше сэкономить на автосервисе и самостоятельно установить комплект, чем менять их по одному.

Как проверить наконечник рулевой тяги

Самостоятельная проверка рулевых тяг заключается в осмотре деталей системы управления на подъемнике или в яме. Предварительно узнать о проблемах с рулевыми наконечниками можно по стуку, возникающему при поворотах руля в стороны на ровном участке дороги.

Осмотр рулевых наконечников и проверка тяги включает в себя:

  • Визуальный осмотр деталей на предмет отсутствия деформаций.
  • Проверка защитных чехлов шарового шарнира наконечника (отсутствие трещин, через которые может попадать пыль, вода, грязь).
  • Определение люфта наконечников – движение по оси пальцев не должно превышать 1.5 мм.

Если вы не знаете, как проверить рулевые наконечники на вашем автомобиле, у вас отсутствует возможность надлежащей диагностики, то лучше обратиться в специализированный автосервис.

Как выбрать хорошие запчасти для рулевой системы?

Предположим, вы нашли проблему и хотите ее устранить. В этом случае вам потребуется приобрести наконечники, тяги или системы рулевого управления в сборе. Существуют десятки производителей, которые предлагают свои решения в этом случае. Но проблема в том, что большинство из них не достойны вашего внимания. Следует очень внимательно относиться к тому, что могут возникнуть самые разные трудности в процессе эксплуатации недорогих запчастей. При подборе стоит внимательно оценить несколько важных факторов и выбрать оптимальные детали.

Вот лишь некоторые особенности, которые стоит учитывать:

бренд – не всегда известный бренд выпускает хорошие запчасти для вашего автомобиля, знаменитые фабрики также представлены на российском рынке в огромном количестве подделок;
цена – не может хорошая запчасть стоит в три раза дешевле оригинальной, важно отказаться от приобретения очень дешевых тяг и наконечников, так как это попросту небезопасно для вас;
внешний вид – осмотрите детали и убедитесь в том, что произведены они на хорошем промышленном оборудовании, обычно это можно увидеть по разным критериям, включая качество подготовки металла;
упаковка – большинство качественных автомобильных запчастей упакованы в запаянную пленку, а также в картонную коробку, отсутствие упаковки говорит о подделке или браке продукции;
поставщик – не покупайте комплектующие для вашего авто в непроверенных местах, это может быть очень опасно для вашего транспортного средства и стать причиной его явных проблем.

Лучше всего брать оригинальные запчасти, пусть это и самая дорогая опция. Тем не менее, оригиналы порой стоят неразумно больших денег. Это говорит о том, что стоит внимательнее относиться к поставщикам. Иногда оригинал можно купить в стороннем магазине в два раза дешевле, чем на официальном сервисе. Официалы зарабатывают на запчастях, это их основной бизнес. Но при покупке в простом магазине будьте очень внимательны и откажитесь от приобретения явных подделок. От них никакого преимущества вы точно не получите.

Как снять рулевые наконечники Нива Шевроле.

Во-первых, появится сильный люфт руля. Это проявляется из-за сильного износа шарниров. В данном случае некоторые предпочитают не менять деталь целиком, а произвести запрессовку новых шарниров.

Вторым признаком является затрудненное вращение руля, в некоторых случаях возможно нарушение схождения колес и автомобиль будет вести в сторону. При сильном повороте руля можно услышать скрип, свидетельствующий об отсутствии смазки в изделии.

Причиной выхода деталей из строя может быть, как слишком агрессивный стиль езды, плохое состояние дорог, так и заводской брак. В любом случае эксплуатировать такой автомобиль не безопасно и требуется произвести замену неисправных деталей.

Чтобы снять наконечники, или как их еще называют боковые тяги, необходимо выполнить несколько простых действий:

  1. Устанавливаем автомобиль на ровную поверхность и приподнимаем необходимую сторону при помощи домкрата.
  2. Если необходимо снять левую тягу, выворачиваем руль до упора вправо. Если нужно заменить тягу на противоположной стороне – до упора влево.
  3. Снимаем колесо.
  4. Вынимаем шплинт и откручиваем гайку, крепящую наконечник к рычагу поворотного кулака.
  5. При помощи специального съемника отсоединяем шаровую. Если съемника под рукой нет, можно использовать монтировку в качестве рычага. Нужно установить ее между тягой и поворотным кулаком, затем молотком наносить по ней удары.
  6. Чтобы отсоединить палец наконечника можно так же использовать молоток в качестве подручного средства, нанося удары по рычагу вблизи шарнирного соединения.
  7. Достаем палец шаровой из рычага поворотного кулака.

Удар, еще удар и неровности

Наконечник, а в особо сложных случаях и рулевую тягу можно уничтожить, наехав на препятствие

Камень на дороге, бревно или яма – неважно, исход может быть один – погнутая тяга или вышедший из строя ее наконечник

Эксперт «Техсервис СПА» Даниил Севастьянов советует проводить диагностику чаще:

«Стандартно наши специалисты проводят плановую диагностику подвески при каждом последующем ТО. В нее также входит проверка рулевой тяги и наконечников. Не имеет никакого значения, сколько на момент обслуживания проехал автомобиль – 15 или 150 тыс. км, в редких случаях «убить» наконечники тяги можно даже на новом автомобиле с небольшим пробегом. Все зависит от стиля вождения и условий эксплуатации транспортного средства. Не исключается и брак элемента. Особенно в тех случаях, когда на автомобиль были ранее установлены неоригинальные или некачественные детали»

Chevrolet Lacetti Замена рулевого наконечника рулевой тяги Шевроле Лачетти

Chevrolet Lacetti > Рулевое управление > Замена наконечника рулевой тяги Chevrolet Lacetti

Chevrolet Lacetti Замена наконечника рулевой тяги

Наконечник рулевой тяги заменяем при выходе из строя его шарового шарнира или повреждении чехла шарнира. Вывешиваем и снимаем колесо со стороны заменяемого наконечника. Надежно фиксируем автомобиль на подставке заводского изготовления. Поворачиваем рулевое колесо до упора в сторону, противоположную снимаемому наконечнику.

Показываем замену наконечника левой рулевой тяги, наконечник правой рулевой тяги заменяем аналогично.

Ключом «на 22» ослабляем затяжку контргайки наконечника рулевой тяги, удерживая наконечник от проворачивания ключом «на 19».

Накидным ключом или головкой «на 19» отворачиваем гайку крепления пальца шарового шарнира наконечника к рычагу поворотного кулака.

С помощью съемника выпрессовываем палец шарового шарнира наконечника из проушины рычага поворотного кулака. При отсутствии съемника слегка поджимаем палец шарового шарнира регулируемым упором.

Нанося удары молотком по проушине рычага…

…выпрессовываем из неё палец шарового шарнира.

Отводим наконечник с тягой в сборе в сторону от поворотного кулака. Если пыльник шарового шарнира наконечника поврежден, а сам шарнир находится в удовлетворительном состоянии (нет люфта и заеданий), то можно заменить только пыльник.

Для этого вынимаем его стопорное кольцо и снимаем пыльник. Еще раз проверяем состояние шарнира, перемещая его палец в разные стороны. При необходимости вкладываем в шарнир пластичную смазку и устанавливаем новый пыльник.

Если же шарнир наконечника вышел из строя — наконечник следует заменить.

Перед снятием наконечника маркером помечаем его положение относительно тяги или подсчитываем количество оборотов при отворачивании наконечника. Это необходимо для того, чтобы при установке наконечника длина рулевой тяги в сборе с наконечником осталась бы прежней, что позволит приблизительно сохранить угол схождения колеса.

Вращая наконечник против часовой стрелки, сворачиваем его с рулевой тяги. Наконечники левой и правой рулевых тяг невзаимозаменяемые.

На рычаге наконечника левой рулевой тяги нанесена метка «L», а на рычаге наконечника правой рулевой тяги — «R». Устанавливаем наконечник рулевой тяги в обратной последовательности.

Наворачиваем наконечник на тягу до помеченного положения или считая число оборотов, определенное при снятии наконечника. Затягиваем контргайку наконечника предписанным моментом (см. Приложения).

Самоконтрящуюся гайку крепления пальца шарового шарнира наконечника заменяем новой и затягиваем предписанным моментом (см._Приложения).

После установки наконечника рулевой тяги необходимо проверить и при необходимости отрегулировать схождение колес на специальном стенде — на станции технического обслуживания. Перед регулировкой углов схождения колес необходимо снять хомут крепления чехла рулевого механизма на рулевой тяге.

При ослабленной затяжке контргайки наконечника тяги…

…вращаем ключом «на 13» рулевую тягу за шестигранник, регулируя угол схождения колес. Длины обеих рулевых тяг в сборе с наконечниками должны быть одинаковы.

После регулировки затягиваем контргайку наконечника тяги.

Как самостоятельно выявить поломки конца рулевой тяги

Для этого нужно внимательно присмотреться к автомобилю, отмечая его нестандартное поведение

В первую очередь обратить внимание на то, что:. – автомобиль может непредсказуемо вести себя в полосе движения (заметны рысканья, увод в сторону)

– автомобиль может непредсказуемо вести себя в полосе движения (заметны рысканья, увод в сторону)

– заметен повышенный износ шин (даже с выставленным в норму сход/развалом)

– появляется люфт рулевого колеса

– руль сложнее вращать

– возможно появление вибрации на рулевом колесе

Эти симптомы параллельно могут сопровождаться шумовыми эффектами:

– слышен негромкий частый стук при езде по мелким неровностям дороги или при преодолении «лежачего полицейского»

– аналогичный стук может быть слышен при повороте колес (с одной или с обеих сторон)

Важно!

На самом деле все вышеописанные симптомы могут проявляться и при других неисправностях рулевого управления и подвески. Но это не говорит о том, что при их выявлении вы не должны отправиться в автосервис на диагностику.

Причины износа шарниров

В процессе эксплуатации рабочая пара наконечника (пластмассовая вставка и шаровой палец) испытывает нагрузки со стороны рулевой рейки, которая тянет или толкает поворотный кулак в зависимости от направления движения автомобиля. Другая разновидность нагрузок воздействует на элемент со стороны колеса, попадающего на неровности дорожного полотна.

В первом случае усилие прилагается перпендикулярно оси шарового пальца и действует на излом, во втором силы стремятся выдернуть деталь из гнезда. Есть и третий вид нагрузки – сила трения, возникающая в узле при повороте колес. Поскольку палец жестко закреплен в проушине кулака гайкой, он проворачивается внутри пластиковой втулки и трется о ее стенки.

Из-за воздействия указанных нагрузок шарнирное соединение изнашивается следующим образом:

  1. Со временем стенки вкладыша истираются, между ними и шаром образуется зазор, отчего при движении по мелким неровностям слышен негромкий стук.
  2. Истирание боковых стенок втулки приводит к разбалтыванию пальца, ведь он поджимается пружиной только снизу.
  3. Когда пружина и пята не в состоянии выбрать люфт, возникший в результате износа пластика, шаровой палец легко ходит во втулке, отчего сильно стучит рулевой наконечник.

Что нужно для ремонта

Замена рулевых потребует наличия у вас таких инструментов и приспособлений:

  1. Домкрат.
  2. Баллонный ключ.
  3. Съемник рулевых наконечников.
  4. Комплект накидных ключей.
  5. Пассатижи.
  6. Плоская тонкая отвертка.
  7. Рожковый ключ и рычаг к нему для откручивания шарнира от рейки. Рычаг в этом случае нужен из-за сильной затяжки крепления узла.
  8. Подставки под авто.
  9. Башмаки.

Не помешает также иметь в запасе пару гаек для крепления пальцев и несколько подходящих по размеру шплинтов. Обязательно купите нужное количество пластиковых хомутов соответствующий длины для крепления пыльника рулевой рейки. Такие хомуты можно применить в любом случае, пусть даже на вашем авто используются металлические.

Двигатель

  • Поменять антифриз Chevrolet ТрейлБлейзер своими руками
  • Заменить бензонасос Шевролет ТрейлБлейзер своими руками
  • Ремонт блока управления двигателем Шевролет ТрейлБлейзер
  • Поменять водяной насос Шевролет TrailBlazer своими руками
  • Снятие впускного коллектора Шевролет TrailBlazer
  • Поменять втулку на стартере Chevrolet TrailBlazer своими руками
  • Замена втулки шатуна Шевролет ТрейлБлейзер
  • Как снять выпускной коллектор Шевролет ТрейлБлейзер
  • Замена гидрокомпенсаторов Шевроле ТрейлБлейзер своими руками
  • Поменять головку блока цилиндров Шевроле TrailBlazer своими руками
  • Заменить датчик давления масла Шевролет ТрейлБлейзер своими руками
  • Ремонт датчика детонации Chevrolet ТрейлБлейзер
  • Заменить датчик кислорода Шевролет ТрейлБлейзер
  • Как поменять датчик коленвала Шевроле TrailBlazer
  • Поменять датчик массового расхода воздуха Шевролет ТрейлБлейзер
  • Ремонт датчика охлаждающей жидкости Шевроле TrailBlazer своими руками
  • Поменять датчик распредвала Шевроле TrailBlazer своими руками
  • Ремонт датчика температуры Шевролет ТрейлБлейзер
  • Установка датчика уровня топлива Chevrolet TrailBlazer
  • Установка датчика холостого хода Шевроле TrailBlazer
  • Замена дмрв Шевролет ТрейлБлейзер
  • Снять клапанную крышку Шевроле ТрейлБлейзер своими руками
  • Поменять компрессор кондиционера Chevrolet TrailBlazer
  • Установка крана отопителя Шевроле ТрейлБлейзер
  • Снять крышку двигателя Шевроле ТрейлБлейзер
  • Поменять масло в акпп Chevrolet ТрейлБлейзер
  • Замена масла в двигателе Шевролет ТрейлБлейзер
  • Поменять маслосъемные колпачки Шевролет TrailBlazer
  • Ремонт маслосъемных колец Chevrolet ТрейлБлейзер своими руками
  • Заменить масляный насос Chevrolet ТрейлБлейзер
  • Поменять направляющие втулки клапанов Chevrolet TrailBlazer своими руками
  • Поменять натяжитель цепи грм Chevrolet ТрейлБлейзер
  • Как поменять натяжной ролик ремня генератора Шевроле ТрейлБлейзер
  • Как поменять опоры двигателя Chevrolet TrailBlazer своими руками
  • Поменять охлаждающую жидкость Chevrolet TrailBlazer
  • Ремонт подушек двигателя Chevrolet TrailBlazer
  • Поменять подшипник коленвала Шевролет TrailBlazer своими руками
  • Ремонт помпы Шевроле ТрейлБлейзер
  • Как заменить поршневые кольца Шевролет ТрейлБлейзер
  • Поменять прокладку гбц Шевролет ТрейлБлейзер
  • Ремонт прокладки головки блока цилиндров Шевроле TrailBlazer
  • Поменять прокладку клапанной крышки Chevrolet ТрейлБлейзер
  • Заменить прокладку коллектора Chevrolet TrailBlazer
  • Как заменить радиатор кондиционера Шевролет ТрейлБлейзер
  • Поменять радиатор печки Шевроле ТрейлБлейзер
  • Ремонт распредвала Chevrolet TrailBlazer
  • Установка расширительного бачка Chevrolet ТрейлБлейзер своими руками
  • Ремонт ремня генератора Шевролет TrailBlazer
  • Как заменить ремень грм Chevrolet ТрейлБлейзер своими руками
  • Установка ремня кондиционера Шевролет TrailBlazer
  • Заменить сальник двигателя Chevrolet ТрейлБлейзер
  • Поменять сальник коленвала Шевролет ТрейлБлейзер
  • Установка сальника распредвала Chevrolet TrailBlazer
  • Поменять сальники клапанов Chevrolet TrailBlazer своими руками
  • Установка стартера Шевроле ТрейлБлейзер своими руками
  • Заменить термостат Chevrolet TrailBlazer своими руками
  • Ремонт топливного насоса Шевролет ТрейлБлейзер своими руками
  • Замена цепи грм Chevrolet TrailBlazer своими руками
  • Как заменить шкив коленвала Шевроле TrailBlazer своими руками

Как проверить рулевые наконечники?

Первый способ — помощник садится за руль, вращает рулем вправо и влево.

А вы в этот момент залазите под машину и из-под машины смотрите, есть ли люфты на рулевых наконечниках.

Если помощника нет, можно самостоятельно залезть под машину и подергать все рулевые наконечники, тяги — всё, что можно.

Если люфт рулевого наконечника уже значительный, то не заметить его будет невозможно.

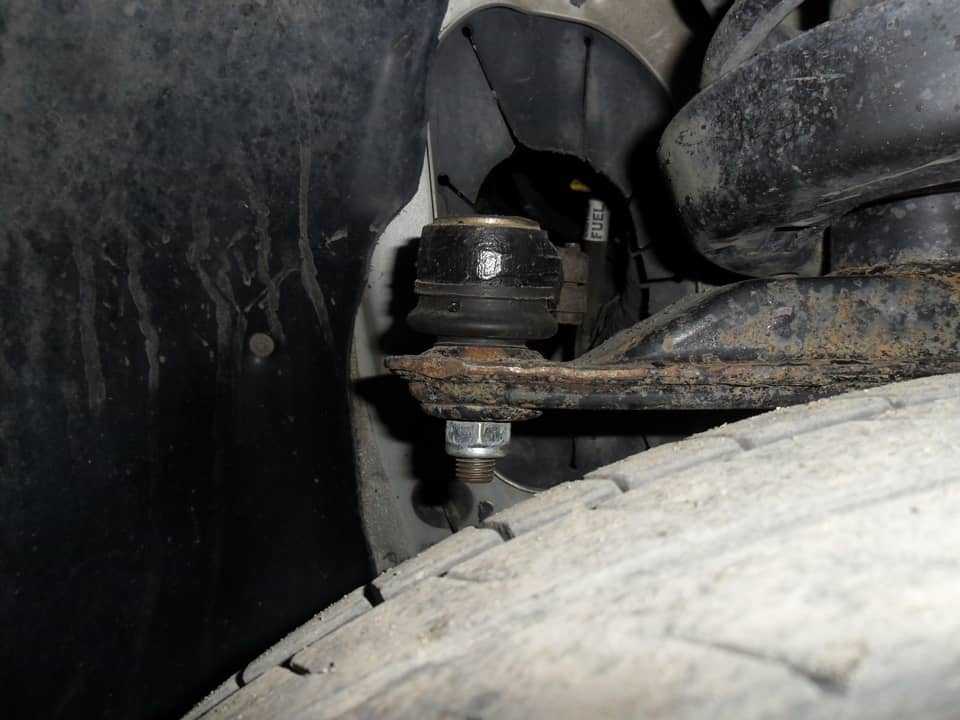

Посмотрите, как у меня болтается рулевой наконечник. Видно, что он разбит и очень сильно болтается.

На ходу в салон автомобиля от него доносится сильный грохот.

Если у вас нет ни ямы, ни помощника, то и это не беда.

Рулевой наконечник можно проверить, просто подняв домкратом переднее колесо и пошатав его со стороны в сторону.

Находящееся на весу колесо берем двумя руками и толкаем сначала одной рукой, потом другой. Такими движениями проверяем люфт.

Как видно, здесь люфт огромный, вы его видели также с ямы. Если сильно болтать, то даже слышно постукивание рулевого наконечника.

После того, как вы обнаружили люфт, снимаем колесо и добираемся до самого наконечника.

Необходимо выяснить, какой конкретно тип наконечника установлен на вашем автомобиле, так как бывает два типа рулевых наконечников на автомобиле Chevrolet Aveo в кузове т250.

После демонтажа колеса хорошо видно, как болтается рулевой наконечник. Люфт уже довольно значительный, а это значит, что его нужно срочно менять.

Ездить с таким наконечником нельзя, потому что его может даже оторвать. Если вы резко попадете в яму, колесо дернет и от удара может отвалиться шар рулевого наконечника.

Именно поэтому нельзя никогда долго ездить и сильно разбивать рулевые наконечники. Услышали что-то загремело — сразу же едьте, проверяйте, где что гремит.

Чтобы после замены рулевого наконечника не возникло проблем со схождением и развалом — развала здесь, кстати, нет.

Он заводской и не регулируется, а схождение регулируется с помощью все того же рулевого наконечника и рулевой тяги — берём рулетку и отмеряем от какой-то неподвижной части.

В данном случае я меряю от хомута пыльника до центра болта, можно до края болта, как удобно, я отмеряю по краешку болта с этой стороны.

Здесь у меня получается 25 см и 8 мм. Записываю это значение, чтобы не забыть, и снимаю рулевой наконечник.

Некоторые ремонтники советуют считать обороты резьбы – на сколько оборотов открутился сам наконечник.

Но вы сами понимаете, что наконечники всегда покупаются непонятной фирмы, непонятно, кто и где их делал, для какого автомобиля.

В данном случае вы можете видеть на этом рулевом наконечнике букву L. Это значит, что этот рулевой наконечник устанавливался на каком-то автомобиле с левой стороны.

Но он подходит на Chevrolet Aveo и здесь устанавливается с правой стороны, поэтому, я считаю, что длина самого наконечника — от болта до его края резьбы — может быть разной.

И если вы на старом наконечнике посчитаете, сколько раз вы открутили, то на новом наконечнике всё может не совпасть.

Вы можете закрутить, правильно посчитать, сколько витков, а на самом деле схождение-развал разойдется, и вы не сможете нормально ездить.

Головкой на 19 откручиваем гайку рулевого наконечника.

Палец рулевого наконечника начал проворачиваться, теперь его нет возможности откручивать, так как снизу не за что взяться, чтобы придержать сам болт рулевого наконечника.

Наконечники поперечной рулевой тяги: почему от них зависит ваша безопасность

Вышедшие из строя наконечники поперечной рулевой тяги не только снижают комфорт передвижения на автомобиле, но также могут представлять реальную угрозу безопасности. Давайте вместе посмотрим на то, какие сюрпризы может преподнести одна из самых простых конструкций в автомобиле, почему при выявлении неисправности ее ремонт лучше доверить профессионалам, как определить поломку, и стоит ли сразу менять рулевой наконечник при первых признаках повреждения?

Если утрировать, то можно сказать, что по крайней мере одна ось автомобиля должна быть управляемой, чтобы машина могла менять направление, то есть рулиться. А поскольку колеса автомобиля к тому же еще и пружинят, передача усилия на рулевой механизм является не совсем простой задачей, одним из важнейших звеньев для решения которой стал такой элемент, как наконечник рулевой тяги:

Без этого небольшого, но важного элемента тяги ничего работать не будет

Как открутить гайку рулевого наконечника

При сорванной резьбе которые невозможно открутить есть три пути:

  1. Не стоит сразу радикально подходить к этому делу, возможно не все так плохо как вы думаете и достаточно всего лишь простейших манипуляций. Очистим для начала металлической щёткой всю поверхность, над которой мы будем работать и капнем немного проникающей смазки. Если сделать все выше описанное, то есть вероятность, что вам поможет обычный накидной ключ, чтобы открутить болт или гайку с сорванными гранями. Если нет – имеются и другие способы. Можно попробовать просто обстучать злополучный объект (но не слишком сильно!).

Смазка закисшей гайки при помощи WD-40

Срез резьбы гайки болгаркой

Существует три варианта выхода из сложившейся ситуации

Первый вариант — срезать болгаркой гайку.

Второй — подставить под сам наконечник второй домкрат и прижать палец рулевого наконечника к поворотному кулаку.

Так как он конусный, он зажмется и можно будет дальше выкрутить гайку.

Если же у вас нет ни болгарки, ни второго домкрата, можно подставить пенёк или какую-то подставку под рулевой наконечник и немного опустить домкрат, на котором стоит в данный момент машина.

Так как у меня есть второй домкрат, я им воспользуюсь, попробую прижать немного палец рулевого наконечника к поворотному кулаку и открутить гайку.

Сильно поднимать машину не стоит. Немного вжимается пружина и этого будет достаточно, чтобы гайка открутилась.

Если гайка всё равно не откручивается, можно попробовать нагреть ее с помощью портативной газовой горелки.

В моём случае гайка не поддается, болт прокручивается внутри самого наконечника. Придётся воспользоваться болгаркой.

Вообще, во время ремонта подвески у вас всегда должна быть под рукой болгарка, потому как очень часто многие болты или проворачиваются, или не откручивается.

Основные компоненты рулевого механизма.

Рулевая трапеция состоит из нескольких основных элементов, объединённых между собой:

  • боковые рулевые тяги,
  • средняя,
  • сошка,
  • маятниковый рычаг,
  • рычаги поворотных кулаков.

Боковые тяги составные, для регулировки посередине предусмотрено наличие разрезной муфты. На одном конце наконечника нанесена левая резьба, на другом правая. При прокручивании муфты длина рычага может как увеличиваться, так и уменьшаться. Это необходимо, чтобы иметь возможность регулировать угол схождения колес.

Для крепления муфты используется стандартные стяжные хомуты. Заканчиваются тяги шарнирами. Обычно они имеют конусообразную посадку, для их крепления используются гайки.

Гидроусилитель представляет собой систему, состоящую их нескольких дополнительных элементов:

  • насос,
  • расширительный бачок для жидкости,
  • радиатор,
  • патрубки.

Колонка крепится к левому лонжерону, при помощи трех болтов. Насос гидроусилителя размещен с левой стороны двигателя. Для его вращения используется дополнительный ремень, соединяющий вспомогательные агрегаты.

При отказе гидроусилителя руля, сохраняется возможность управления автомобилем, при этом лишь возрастает необходимое усилие на рулевое колесо.

Конструкция руля на Шевроле Нива по своей конструкции считается травмобезопасной. Это обеспечивается возможностью складывания колонки в области шарнирного крепления.

Сами рулевые тяги представляют собой металлические стержни, повредить которые довольно сложно. Их можно только погнуть – «зацепив» колесом о камень или другое препятствие.

Гораздо чаще возникают неисправности, связанные с:

  • Шарнирами. Эти детали располагаются на концах рулевых тяг. Чаще всего причиной поломки становится чрезмерное изнашивание вкладыша (или резиновой втулки) либо сферической поверхности пальца (повреждения на резьбе, конусе, поверхности вследствие коррозии или непрофессионального монтажа/демонтажа).
  • Шплинтом, фиксирующим корончатую гайку. Неправильный монтаж этой маленькой и не особенно значительной, на первый взгляд, детали, может привести к непоправимым последствиям: шплинт выпадает -{amp}gt; гайка ослабляется -{amp}gt; палец теряет плотный контакт -{amp}gt; рулевая трапеция теряет свою геометрию -{amp}gt; управлять авто невозможно.
  • Пыльниками или чехлом шарнира. Когда пыльник рвется или чехол смещается со своего гнезда, шарнир загрязняется и, как следствие, изнашивается быстрее.
  • Втулками, резьбовой частью тяг и прочими деталями механизма углов схождения. Они могут быть подвержены коррозии либо повреждены во время езды в плохих дорожных условиях.

Конструкция и назначение


Рулевой наконечник представляет собой сферический шарнир, который связывает поворотный кулак и тягу. Предназначается элемент для обеспечения взаимосвязи между рулевым приводом и поворотной колесной парой. Несмотря на то, что в своем большинстве наконечник имеют качественное изготовление и производятся из прочного материала, когда именно он выйдет из строя спрогнозировать невозможно.

Его эксплуатационный период, установленный регламентом производителя составляет 35-45 тыс. км, но эти цифры находятся в прямой зависимости от многих факторов, основными из которых считаются: состояние дорожного покрытия, стиль и условия вождения, а также качество изготовления самой детали.

Подводим итоги

Важно вовремя выполнять ремонт технической части вашего автомобиля, если что-то вышло из строя. Следует внимательно относиться к вопросам качества выполнения любых задач в процессе ремонта авто, так как от этого будет зависеть ваша уверенность на дороге

Особенно важно это в том случае, если вы касаетесь вопросов рулевого управления. Наконечники в России выходят из строя достаточно быстро. В Европе они служат до 12 лет, в России – до 5 лет на качественных машинах. В большинстве случаев проблемы связаны с некачественными условиями эксплуатациями. Если вышли из строя данные детали, следует очень внимательно сделать диагностику и поменять элементы, которые привели к неприятным последствиям.

Многие компании сегодня предлагают восстановление тяг и наконечников. Но обычно это не имеет смысла. Вы заплатите деньги, но уже через несколько месяцев получите те самые проблемы. Отремонтировать данные детали практически невозможно. Даже на современном оборудовании выполнить ремонт будет крайне сложно из-за деформации, ржавения металла и других неприятных моментов, которые не подлежат восстановлению. Так что будьте максимально внимательны к вопросам ремонта рулевого управления и вовремя устраняйте неприятности в автомобиле, связанные с этими особенностями.

6*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
