Как сделать выхлоп тише: инструкция создания тихого глушителя

Стоковый звук Тахо или Субурбана можно сделать намного приятнее и брутальнее Звук выхлопа работающего V8 прятать никак нельзя Продолжаем строить новую

Модернизируем систему выхлопа

Как сделать выхлоп тише? Прежде всего, нужно знать, что система удаления отработанных газов конструктивно снабжена глушителем и резонаторами, которые предназначены для снижения скорости удаляемого выхлопа. Он практически полностью теряет свою энергию и рассеивается, когда попадает в камеры глушителя.

Поэтому, чтобы модернизировать систему удаления выхлопных газов, необходимо установить дополнительный резонатор. Это нужно сделать между глушителем и основным резонатором системы. Его можно изготовить как самостоятельно, так и приобрести новый. Затем следует вырезать участок выхлопной трубы и приварить там добавочное устройство.

Резонатор изготавливают следующим образом

. Из листовой стали делают его корпус, из отдельно собранных половинок, которые свариваются заблаговременно. Заменить лист стали можно металлической трубой соответствующего диаметра. Подробней см. статью «Что такое резонатор глушителя».

На участке выхлопной трубы, расположенной за основным резонатором, делаются отверстия. После чего на этом промежутке обваривают две половинки заготовленной «бочки», а в получившемся новом корпусе резонатора нужно уложить базальтовую вату. По окончании работ сварные швы зачищаются, и получившуюся деталь окрашивают краской, устойчивой к перепадам температур.

Что еще нужно знать?

Приходилось ли Вам когда-нибудь сравнивать элементы выхлопных систем отечественных автомобилей и иномарок? Практически все зарубежные автомобили снабжены массивными компонентами систем удаления выхлопных газов. Это связано с тем, что более толстый металл способствует уменьшению вибрации мотора, а также делает работу выхлопной системы практически бесшумной.

Если разобрать глушитель иномарки

, то помимо толстых металлических стенок конструкции, можно увидеть множество камер и лабиринтов, призванных рассеивать выхлоп. В отечественных автомобилях все гораздо проще, в плане конструкций, поэтому они не отличаются высоким уровнем комфорта.

Следует также знать, что любая модернизация системы удаления выхлопных газов двигателя, неуклонно приведет к увеличению веса конструкции труб, резонаторов и глушителя. В этой связи необходимо принять меры для усиления несущих кронштейнов системы, а также замены амортизаторов более мощными. Как сделать выхлоп тише Вы уже знаете, теперь осталось дело за малым: необходимо провести испытания работы мотора на холостом ходу, а также под нагрузкой, и посмотреть, как будет себя вести двигатель.

Как измеряют нормы шума глушителя?

Для замера уровня шума должен быть соблюден порядок измерения, прописанный в ГОСТе №52231-2004. Основные приборы, которые используют представители Госавтоинспекции – это тахометр и шумомер со специализированным микрофоном. Согласно стандарту, должны быть зафиксированы и внешние условия (давление, температура и т.д.), а также проведены измерения расстояния и времени, для чего привлекаются соответствующие приборы.

Процедура является технически сложной, описывать ее нет смысла, поскольку она детально изложена в официальном документе.

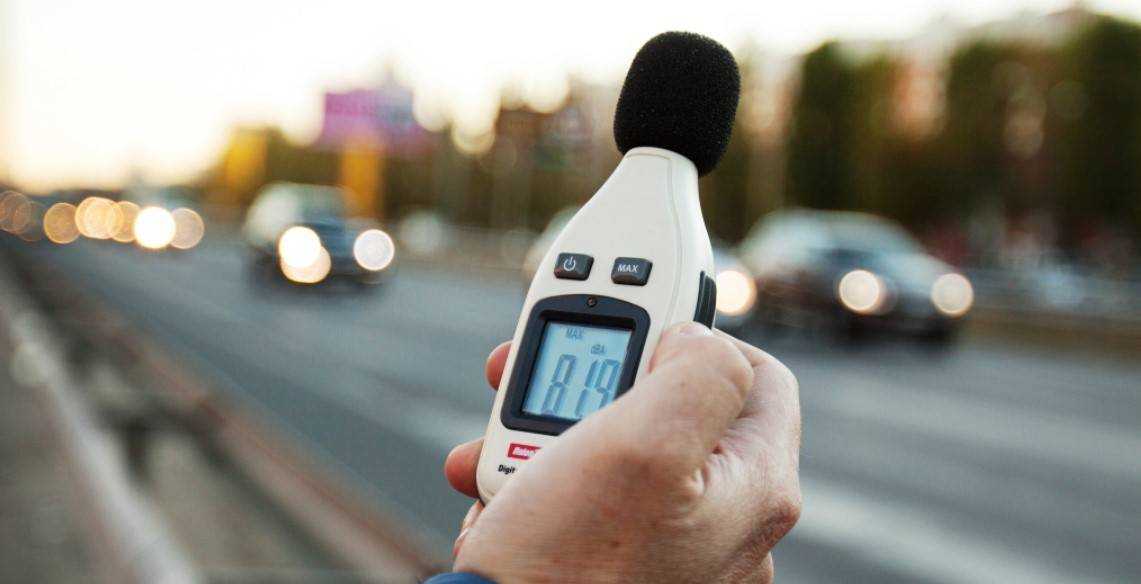

Ключевыми моментами является то, что замер производится шумомером:

  • на расстоянии в 50 см от глушителя;
  • под углом в 45 градусов;
  • при соответствующих стандарту условиях среды;
  • при оборотах двигателя до 3000 оборотов в минуту.

Какое наказание предусмотрено за громкий глушитель?

Автолюбители могут задаваться вопросом о том, почему вообще выписывают штраф за громкую выхлопную систему. Ответ совершенно очевиден – громкие звуки редко бывают приятными. Взрослый человек может проснуться среди ночи, если под окнами пронесется гонщик с дырявым или спортивным глушителем, а ребенок – испугаться днем на улице, когда водитель тюнингованного ТС внезапно нажмет на газ. Постоянно страдают от безответственных автомобилистов соседи, которым волей-неволей приходится замечать, когда приезжает и уезжает авто с не соответствующим стандарту глушителем.

Наиболее часто в отношении нарушителей покоя применяется статья 12.5 Кодекса об административных правонарушениях, часть 1. В этом случае громкий глушитель (прямоточный или заводской с дефектом) трактуется представителем Госавтоинспекции как неисправность, за наличие которой автомобилиста ждет штраф 500 рублей или предупреждение.

Описанное нарушение фигурирует и в Правилах дорожного движения – разделе 7, пункте 18, согласно которому громкий звук от спортивной выхлопной системы можно считать изменением конструкции ТС.

ПДД также отсылают нас к “Основным положениям по допуску ТС к эксплуатации” и списку неисправностей, при которых передвигаться на транспортном средстве – запрещено. Часть 6 содержит пункт №3, который как раз и посвящен прогоревшим или сломанным глушителям – “неисправность системы выпуска отработанных газов”. Ранее в этом документе содержался еще один пункт, посвященный уровню шума, однако сейчас он исключен.

Представитель ГИБДД может выписать водителю громкого ТС и штраф по статье 8.23 КоАП. Тогда он получит предупреждение или заплатит в бюджет 500 рублей. Штрафы по обеим статьям могут быть погашены в 20-тидневный период со скидкой 50%, по 32.2 КоАП.

Что такое флейта в прямоточный глушитель, и какой от нее эффект

Чтобы сделать прямоток тише и получить «проходные» децибелы на выходе, применяется несложная конструкция, которая у автомобилистов называется флейта. Это кусок перфорированной трубки длиною 180–250 мм и диаметром чуть больше 1/3 выхлопа, с приваренной шайбой-заглушкой в виде диска, цилиндра или конуса, который на болтах крепится внутри прямотока, у воздушного среза, тем самым позволяя приглушить его.

Принцип действия флейты для прямотока в том, что при изменении сечения выхлопного канала, и выходе отработанных газов через перфорации, происходит:

  • изменение скорости и давления;
  • звуковая волна разбивается;
  • громкость снижается на 3–4 ДБ, выхлоп становится тише.

Делаем тише глушитель автомобиля

Чтобы начать борьбу с излишним шумом, производимым автомобилем, начните наступление по всем фронтам. Перед тем как приступать к решительным действиям, вы должны четко представлять себе работу выхлопной системы двигателя машины. Ведь двигатель и система выхлопа сбалансированы между собой так, чтобы не мешать работе друг друга. И нарушение этого баланса может привести к неправильной работе двигателя.

Воспользуйтесь самым простым методом по снижению шума – установите «банку» (так автолюбители называют дополнительный конечный глушитель). Он сделан из корпуса, через который проходит труба с отверстиями. Корпус заполнен наполнителем из термостойкого волокна, закрепленного мелкой сеткой. Он устанавливается между катализатором и штатным глушителем.

Вырежьте участок трубы между катализатором и глушителем необходимой длины, соответствующей длине «банки». Снимите глушитель. Установите и прикрепите «банку» к резонатору, используя хомуты и листовой асбест для герметизации стыка.

Установите глушитель на штатное место, состыковав с «банкой», используя, опять же, хомуты и листовой асбест для герметизации стыка. При монтаже «банки» или конечного глушителя необходимо тщательно герметизировать места стыков труб термостойким асбестом для того, чтобы не допустить прорыв выхлопных газов, который будет создавать повышенный уровень шума.

Дополнительный эффект по снижению шума даст и замена резонатора, установленного на автомобиле заводом-изготовителем, на такую же «банку» с термостойким наполнителем. Замену штатного резонатора можно провести по той же методике.

Вы можете попробовать применить и еще один способ подавления шума — заменить выпускной коллектор на коллектор специальной конструкции. К сожалению, этот метод связан с трудностью приобретения такой запчасти для определенных марок автомобилей. Это основные способы как сделать тихий глушитель на автомобиль. Если знаете другие, то с радостью ждем ваших комментариев.

Прямоток — это возможность сделать мощность двигателя автомобиля больше, добавить машине агрессивности и улучшить рывок. Собрать и установить его можно своими руками, изучив пошаговую инструкцию.

Есть ли штраф за шум ввиду удаления катализатора/сажевого фильтра?

Ряд автомобилистов предпочитает удалять сажевый фильтр или катализатор из выхлопной системы. Напомним, что он защищает окружающую среду от вредных выбросов. Причиной удаления может быть как неисправность и высокая стоимость замены элемента, так и желание увеличить мощность авто и снизить расход топлива.

После удаления ТС будет издавать звенящий звук, как от удара о пустую металлическую банку, особенно – на высоких оборотах двигателя.

Соответственно, звук и усилившийся от выхлопа неприятный токсичный запах (который может проникать даже в салон) рано или поздно привлечет внимание представителей Госавтоинспекции, а на водителя будет наложен штраф по статье 8.23 КоАП

Зачем нужен прямоток и почему иногда его необходимо приглушить

Машина с выхлопом громче 96 ДБ не сможет пройти технический осмотр и не пересечёт границу – в Европе правила дорожного движения жёсткие, а полицейские неподкупные. Даже в автоспорте звук ограничивают. Не нравится попытка заглушить шумы от автомобилей только промоутерам Формулы-1. Они даже выступали против нового регламента перехода с восьмицилиндровых моторов на V6, опасаясь за престиж гонок.

При правильной настройке, резонансный выхлоп даёт увеличение крутящего момента на 3–9% у атмосферных, и больше чем 10% – у турбированных моторов. Но в серийных автомобилях повышение показателя наполнения цилиндров рабочей смесью при модернизации менее 2–3%.

Установка прямоточного глушителя на обычных стоковых машинах, нужна только как декоративная опция, для приятного тембра выхлопа. Главный критерий качества работы прямотока на серийной машине – благозвучность и бархатистый шум мотора, а не прирост мощности. Громче или тише будет орать автомобиль — на скоростных и динамических характеристиках это не отразится. В этом случае, когда возникает острая необходимость заглушить прямоток, можно сделать это не задумываясь о последствиях.

Можно ли избежать штрафа?

Не факт, что наказания получится избежать, однако можно попытаться. Прежде всего, автомобилист должен принять виноватый вид и просить о минимальной предусмотренной законом (статьями 12.5 и 8.23 КоАП) мере наказания – вынесении предупреждения. Можно заверить инспектора, что причина нарушения будет незамедлительно устранена, а сама проблема возникла совсем недавно. Плюсом будет, если при проверке штрафов обнаружится, что за водителем они не числятся.

Если же на представителя Госавтоинспекции не действуют никакие убеждения, можно просто согласиться на штраф и своевременно оплатить его – тогда в пользу государства с водителя будут взысканы всего 250 рублей.

Нормы шума для мотоциклов

Уровень шума, производимого мотоциклами, регулирует ГОСТ №Р41.41-2001, разработанный в соответствии с международными стандартами. Однако ссылки на него отсутствуют в каких-либо постановлениях, а сам он имеет статус отмененного. Тем не менее, практика показывается, что, при вынесении наказания, сотрудники ГИБДД ориентируются именно на него.

Допустимый уровень шума у мотоциклов с объемом двигателя от 175 кубов составляет 80 дБА.

Несмотря на разные ГОСТы, все указанные выше статьи КоАП (12.5 и 8.23) действуют как в отношении автомобилей, так и мотоциклов с прямоточной выхлопной системой.

Установка дополнительного резонатора

Резонатор должен рассеивать низкочастотные звуки. При глухом шуме это действие позволит еще раз гасить звуки, что делает работу машины довольно тихой.

Еще один резонатор монтируют между базовым резонатором и глушителем. Устанавливается он на тот участок, где находился базовый резонатор. Этот новый резонатор должен иметь звукопоглощающий материал. Им должно быть заполнено его внутреннее пространства.

Максимально уменьшить звук работающей машины можно при помощи монтирования добавочного конечного глушителя. Данный вид устройства для глушения шума представляет собой специфическую банку, которую пересекает труба с отверстиями, а вся остальная территория механизма для уменьшения звуков насыщена термостабильным звуконепроницаемым волокном, которое зафиксировано мелкой сеткой. Данная система снижения интенсивности волны звука именуется поглотителем.

Областью монтирования еще одного глушителя должна быть территория, которая находится между катализатором и штатным глушителем. Чтобы зафиксировать еще одно устройство для уменьшения звука, вырежьте фрагмент трубы необходимой величины между базовым глушителем и катализатором. Приспособьте глушитель к резонатору, применяя прочные хомутные крепления в комбинации с листовым асбестом, чтобы создать непроницаемые для газа стенки стыка. Герметизацию нужно провести очень добротно – пропущенная щель приведёт к большому шуму.

Вследствие этих действий при перемещении волн звука сквозь установленный глушитель, он вбирается пористым веществом, что поспособствует понижению шума от работающей машины. Волна звука, достигая пористого вещества, провоцирует колебания между разными волокнами и, появляясь при этом трении, трансформируется в тепловую энергию. Следовательно, колебания звука преобразовываются в тепло. Существенным плюсом подобного устройства снижения шума состоит в том, что увеличивать протяжённость выхлопной системы не требуется.

Устройство выхлопной системы

Технология создания и монтирования добавочного резонатора:

  1. Создание корпуса (бочки) из фрагмента стальной трубы. У нее должны быть тонкие стенки. Также можно использовать две половинки листовую стали;
  2. Создание в определенной области трубы выхлопного устройства за базовым резонатором дыр;
  3. Сочетание половин корпуса на трубе с дырами. Затем их обваривают;
  4. Помещение в полое пространство новосозданного корпуса минеральной ваты на основе базальта;
  5. Заваривание торцов резонатора;

  6. Приспособление системы зажигания и доставки топлива. Это необходимо сделать из-за трансформаций в выхлопной трубе.

По завершению всех производственных операций сварные швы обязательно зачищаются, а деталь, которую изготовили необходимо покрасить краской. Ее нужно выбирать весьма тщательно. Она должна быть очень стойкой к колебаниям температур.

После монтажа добавочного резонатора следует протестировать систему зажигания и поступление топлива. Нужно осознавать, что все трансформации системы выхлопа подействует на двигатель. Очень досадно будет, если уменьшив громкость работающего мотора Вы будете вынуждены увеличить траты топлива или уменьшиться мощность машины. Выбрав способ при помощи которого Вы создадите бесшумный глушитель, учтите сопутствующие ему трудности. Особенно необходимо знать, что абсолютно все методы производства бесшумной системы выхлопа увеличивают тяжесть механизма.

О прямотоке или ПГ

Прямоточный глушитель (ПГ) является совершенствованной альтернативой стокового выхлопа, который не способен обеспечить быстрый и своевременный выход газов из системы двигателя (ДВС). Особенно страдает (давится) штатная выхлопная система после установки спортивного распредвала или после расточки цилиндров ГБЦ (другими словами, на форсированном моторе).

ПГ призван модернизировать систему выхлопа, в которой увеличен выброс газов. Кроме того, правильно установленный ПГ обеспечит прибавку мощности ДВС на 10–15 л.с. Однако надо быть готовым к кардинальным изменениям: заменить надо будет всё, начиная катализатором и заканчивая наконечником.

Прибавка мощности силового агрегата с помощью ПГ, к сожалению, имеет и «обратную сторону медали», связанную, прежде всего, с громкой звуковой атакой порядка 120 дБ. Это норма для спортивных автомашин, однако для гражданских, вряд ли. И этим объясняется масса случаев штрафов, выписываемых инспекторами правопорядка владельцам таких машин.

Чтобы минимизировать этот огрех модернизации, умельцы используют различные способы снижения звука. Инсталляция глушителя флейты, овального или круглого резонатора — все это разновидности методов по улучшению работы глушителя прямотока. Тихим сделать его может «форма и содержание».

К примеру, умельцы говорят о том, что квадратный резонатор, установленный в середине трассы (пути выхода газов в ВС), снижает шум намного лучше, чем овальный или круглый. Да и вообще, круглый лучше не ставить, а использовать в крайнем случае овальный, так как в нём больше объём банок и соответственно, тише звук.

Прежде, чем разбираться основательно в том, что такое ПГ, следует вспомнить о функционировании системы выхлопа автомобиля. Многие автомобилисты даже не подозревают, сколь много задач она выполняет, хотя так и не кажется на первый взгляд.

Безусловно, основной задачей выхлопа является отвод газов

Но не менее важной функцией — обеспечить своевременную и качественную вентиляцию цилиндров ДВС

Вентиляция цилиндров осуществляется следующим образом. В момент закрытия клапанов одного цилиндра ДВС, создаётся разряжение в выпускном коллекторе. Оно перемещается по системе с большой скоростью, и отразившись от преград, возвращается в коллектор. В момент выхода газов из цилиндра здесь создаётся пониженное давление, которое способствует лучшей вентиляции и продувке.

Помимо всего прочего, выхлопная система (ВС) призвана бороться с шумом. Для этого предназначен глушитель.

По сравнению с обычным, штатным глушителем, ПГ не имеет множество отдельных секций внутри. Соответственно, он отличается более упрощённой конструкцией. Именно этот факт и позволяет умельцам изготавливать его в домашних, гаражных условиях.

Но стоит ли вообще, обычному автомобилисту менять стандартный глушитель на ПГ? Безусловно, нет. Если он не предпочитает активную езду, не подразумевает эксплуатацию авто в спортивных целях, не комплексует по поводу «серой» и не выделяемой из всеобщего автопотока машины, то и модернизацию проводить ему не стоит.

Напротив, если басистый и породистый рёв мотора находит отклик в душе автолюбителя, то установка прямотока обязана быть проведена. Тем более что это даёт немало преимуществ следующего характера:

  • повышается мощь ДВС из-за увеличения пропускной способности;
  • продлевается срок эксплуатации всей ВС, за счёт использования качественных материалов.

Что касается недостатков модернизации, то это:

  • проблемы с законом из-за сильного шума (можно исключить, если установка ПГ будет проведена по новой системе);
  • возможные сложности с сервисным ТО;
  • большая чувствительность силового агрегата к низким температурам;
  • понижение клиренса.

Не стоит путать прямоток с глушителем. Дело в том, что прямотоком называется вся система выхлопа, а подвергается модернизации в большинстве случаев только её часть — глушитель.

Почему выхлопная система издает громкие звуки

Чтобы понять причину появления громких звуков, нужно знать принцип работы стандартной выхлопной системы и то, каким нагрузкам она подвергается в процессе эксплуатации. Перепады температур (холод и жара), контакт с влагой, грязью и пылью – все это провоцирует развитие коррозии. Через некоторое время перегорают участки труб с перфорацией и те части перегородок, которые расположены внутри банки глушителя. Постепенно становятся непригодными звукоотражатели. В особо сложных случаях от громко работающей выхлопной системы спасет только одно – замена старого глушителя на новый.

Откуда появляются громкие звуки в выхлопной конструкции? Они имеют разное происхождение. Во-первых, это звуки от расширения газов, которые через нее проходят. Во-вторых, это шум, который вызывает вибрация компонентов выхлопной конструкции.

Заключение

Подведем итоги. Сегодня за громкий выхлоп законодательством предусмотрен небольшой штраф либо предупреждение от сотрудника ГИБДД. Это ведет к тому, что на дорогах присутствует значительное число автомобилей и мотоциклов, уровень шума от которых превышает допустимые нормы. Между тем, шум вызывает утомление, головную боль и повышает раздражительность – как лица, управляющего ТС, так и окружающих людей. Также происходит загрязнение окружающей среды. При этом, водитель получает довольно сомнительные выгоды, либо вообще их не получает, если глушитель автомобиля банально сломан, пробит или прогорел.

Вывод

Какой бы вариант приглушения выхлопа вы не избрали, следует понимать, что можно просто купить готовое решение, если финансы позволяют, а можно заглушить своими руками, сделав приспособление из подручных средств.

Маленькая часть автовладельцев желала бы иметь на автомобиле спортивный звучный выброс. Другая подавляющая часть водителей озадачена вопросом, как можно сделать тихий глушитель. Комфортабельно ездить в тс, когда в салон авто просачивается не достаточно сторонних звуков. Глушитель делает шумовой фон, но его можно понизить и тот эффект, который вы получите, нельзя будет не увидеть.

Как сделать своими руками тихий глушитель

До того как приступить к модернизации системы выхлопа, разберемся, отчего бывает завышенный звук выхлопа. В камере сгорания цилиндра мотора с каждым рабочим ходом поршня происходит микровзрыв, он сопровождается резким расширением газов после того, как взрывная волна сделала свое дело, переместила вниз поршень, открыла выпускной клапан и устремилась по системе выхлопа.

Система выхлопа имеет двоякую природу шума:

  • шум от того, что происходит вибрация частей системы выхлопа;
  • звук от того, что газы расширяются.

Для борьбы с шумом следует прирастить вес частей. Чем толще будет металл, тем меньше шум и вибрация. По этой причине выпускной коллектор первым воспринимает из ГБЦ раскаленные газы, он мощный. У многих автовладельцев была возможность сопоставить вес забугорного и российского автомобиля, они отметили, что у импортных машин детали системы выхлопа существенно тяжелее. По этой причине «наши» авто при звукошумовом сопоставлении наименее комфортабельны.

В выхлопной трубе особые элементы — глушители и резонаторы, посодействуют уменьшить скорость движения газа. Резонатор в очереди находится первым. Под давлением газы попадают в увеличенную часть трубы, там они теряют часть собственной энергии и далее двигаются с наименьшим импульсом. Выхлопные газы в системе лабиринтов глушителя вполне теряют энергию и рассеиваются. На импортной машине тихий глушитель имеет некие отдельные корпуса.

Что такое резонатор и выпускной коллектор

Собираясь провести модернизацию системы выхлопа, для того, чтоб уменьшить звук выхлопа, необходимо быть готовым вещественно и на техническом уровне. Нам пригодится набор слесарного инструмента для автоводителя. К тому же непременно пригодятся:

  • верстак, который оборудован тисками;
  • углошлифовальная машина и набор дисков;
  • сварочный аппарат (лучше инвертор либо полуавтомат).

Самый доступный метод в критериях среднестатического гаража сделать негромкий глушитель — необходимо включить в имеющуюся уже систему выхлопа дополнительный резонатор.

Есть два варианта модернизации системы выхлопа: установка на участке меж главным резонатором и глушителем промышленного производства дополнительного резонатора или изготовка своими руками такового устройства.

При рассмотрении вопроса необходимо учесть, что хоть какой вариант повлечет за собой различные расходы. Если у автовладельца неограниченный бюджет, то можно приобрести новый резонатор, после этого вырезать часть трубы и на освободившееся место приварить его. 2-ой метод более интересен и о нем поведаем подробнее.

Изготовка дополнительного резонатора состоит из таких шагов, как:

  • из отрезка листовой стали либо металлической тонкостенной трубы в виде 2-х половинок изготавливают корпус (бочки);
  • на отрезке трубы системы выхлопа, которая соответствует длине корпуса и находится за главным резонатором отверстий;
  • соединить с отверстиями на трубе половинки корпуса и обварить;
  • в полость нового корпуса заложить базальтовую минеральную вату;
  • заварить торцевые части резонатора.

В окончание обработать швы после сварки, зачистить их, новый резонатор обезжирить, если есть возможность, то взять и выкрасить термоустойчивой краской.

Дополнительные задачи тихого авто

Когда решен вопрос и изготовлен тихий глушитель, то становятся явны проблемные места. Следует держать в голове, что при изготовлении «тихой» выхлопной системы, это приводит к повышению веса всей конструкции.

В итоге чего автовладелец воспринимает дополнительные меры по усилению резиновых амортизаторов и креплений. Также необходимо учесть, что поменялся баланс выхлопных газов и поступающего воздуха в мотор. После того, как изготовлена модернизация выхлопной системы, нужно провести в различных режимах тесты работы мотора и сделать дополнительные регулировки систем фильтрации воздуха и подачи горючего.

Глушитель необходим для снижения шума, создаваемым потоком отработанных газов, фактически преграждая им путь. А в идеале преграды для выхлопа газов из цилиндра быть не должно.
