Установка газобаллонного оборудования (гбо) на автомобили “нива”

Нива шевроле на газу: установка оборудования

Монтаж газового оборудования на Нива Шевролет

Если принято решение об установке баллона под дно багажника, начать нужно с демонтажа старой выхлопной системы и постановки новой.

В данной статье описывать процесс установки выхлопных систем не имеет смысла, т.к. пошаговая инструкция к ним всегда прилагается.

Далее необходимо открутить от пола под багажником защитный экран старого глушителя.

Установить емкость. Идеально подойдёт бак 50-55 литров. 60 литровый уже не влезет. Перед установкой, желательно обработать емкость и крепёжные ленты антикоррозийным покрытием. А под ленты подложить резиновые уплотнители. Процесс установки/регулировки мультиклапана мы описывали тут.

Фаркоп можно смонтировать сразу или по окончанию основных работ.

Затем поставить ВЗУ в лючок бензобака, бампер, ТСУ или на выносном кронштейне и протянуть к баллону заправочную трубку. Про это писали здесь.

Далее установить электроклапан подачи топлива и редуктор-испаритель в подкапотном пространстве. Испаритель обычно на Нивах размещают справа от мотора, а клапан (если выносной) на переднем щите моторного отсека.

Подогрев редуктора запитать параллельно печке салона, через тройники, врезанные во вход/выход радиатора отопителя. Во всех соединениях лучше применять самозажимные хомуты.

От баллона к редуктору, через клапан, по днищу авто провести и закрепить расходную магистраль. Крепить трубку необходимо вдали от подвижных элементов подвески и раскаленных деталей выхлопа.

Установка инжекторов. Сверлить места под врезки форсунок желательно на снятом впускном коллекторе или хотя бы подать воздух во впускной тракт, чтобы избежать попадания стружки (если коллектор металлический).

Потом закрепить кронштейн с форсунками непосредственно на двигателе. Соединить форсунки с врезками шлангами равной длинны, зафиксировать их хомутами. Расстояние между форсунками и врезками должно быть минимальным (max 25-30 см).

Важно учесть размер инжекторов и их высоту установки, чтобы исключить соприкосновение с капотом. В этом плане удобны газовые форсунки AEB или им подобные

Допустимый угол наклона форсунок указывает производитель.

Таким же образом, просверлить отверстие в коллекторе и вкрутить штуцер под вакуумную трубку.

Потом соединить газовым рукавом редуктор, фильтр тонкой очистки, МАП сенсор, датчик температуры газа и форсунки. Соединить вакуумную трубку от штуцера на впускном коллекторе через мап сенсор к редуктору.

Если фильтр паровой фазы с отстойником, желательно жестко его закрепить на кронштейне.

ЭБУ жёстко закрепить под капотом на кузове авто вдали от подвижных деталей, а также возможного нагрева и попадания влаги.

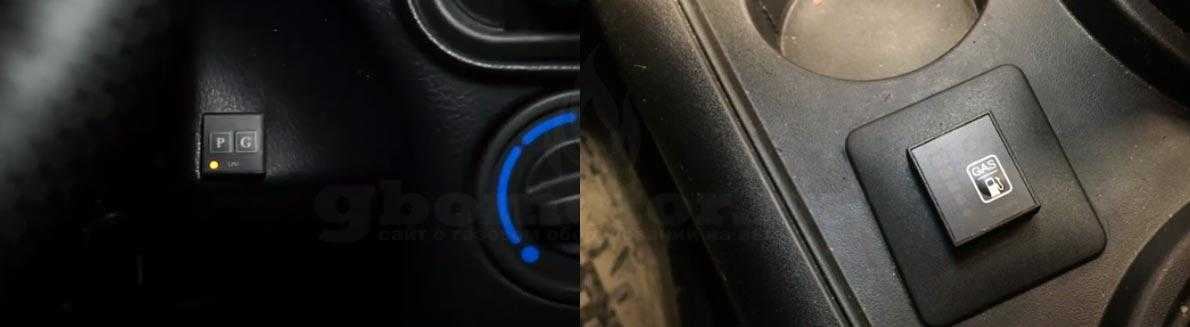

Согласно схеме монтажа проложить электропроводку. Установить переключатель вида топлива в удобном месте салона авто.

Заправить баллон примерно 10 л пропана и провести опрессовку системы. Если утечек не выявлено, приступить к настройке ГБО. Об этом мы рассказывали в этой статье.

Источник

Плюсы и минусы

Установка ГБО на шевроле нива несёт автовладельцу множество положительных моментов, и их больше, чем недостатков:

Главные преимущества газобаллонного оборудования:

  1. Расход газового горючего на шевроле нива ГБО 4 поколения в сравнении с дизелем и бензином несёт существенную экономию. В конечном итоге на горючее тратится в два раза меньше средств. При эксплуатации машины около 15 тыс. км пробега в год, экономия почувствуется сразу и установка ГБО быстро себя окупит.
  2. Выхлопы от сгорания газа в двигателе намного экологичнее, чем от бензина, газовая смесь сгорает почти полностью в цилиндрах. При установке метана показатель ещё лучше.
  3. При работе на газовой смеси износ деталей двигателя уменьшается. Октановое число у газа выше, это благотворно сказывается на эксплуатации ДВС. Уменьшенные затраты на ремонт двигателя тоже можно приплюсовать к экономичности.
  4. Автовладельцы в отзывах отмечают, что машина по трассе на газу идёт мягче.
  5. Мотор на ГБО работает тише.
  6. При дальних поездках удобно иметь битопливную автомашину с полной заправкой газового баллона и бензобака, плюс в том, что межзаправочный пробег будет увеличен в два раза.
  7. Свечи зажигания служат дольше.

Перед тем как выполнять монтаж ГБО на автомашину, нужно внимательно познакомится с рисками и недостатками:

  1. Переделка фаркопа и глушителя самостоятельно — рискованное дело, это означает грубое вмешательство в конструкцию авто. Лучше покупать готовый подходящий глушитель с завода или доверить это дело мастерам.
  2. Придётся потратиться на оборудование и на монтаж ГБО. В итоге эта сумма окупится, но в любом случае, её нужно иметь изначально в наличии.

Чтобы не получить других «минусов» при установке ГБО на Ниву Шевроле, рекомендуется покупать качественное брендовое газобаллонное оборудование (Ловато, Диджитроник, Омвл)

Особенно обратить внимание на редуктор-испаритель, который является «сердцем» ГБО

Хорошо показал себя редуктор Omvl.  Для правильной работы ДВС важно состояние свечей зажигания. При покупке свечей а17дврм нужно быть уверенным, что поставляют их не от кустарных производителей, а с завода

При покупке свечей а17дврм нужно быть уверенным, что поставляют их не от кустарных производителей, а с завода.

Автовладельцы проявляют осторожность при принятии решения об установке ГБО, наслушавшись страшилок про взрывы газовых баллонов. Практика показывает, что при аварии шансы гореть у «бензиновых» и «газовых» машин одинаковые

Если устанавливать газобаллонное оборудование профессионально, вовремя обслуживать автомобиль, проверять магистрали на предмет утечки и проводить плановые проверки газового резервуара, ГБО эксплуатировать безопасно.

По закону перевод машины на газовое топливо следует зарегистрировать в ГИБДД. Для этого понадобится подтверждение, что монтаж производился в лицензионном автосервисе, оборудование стоит заводское, сертифицированное. Это существенный аргумент в пользу того, чтобы ставить оборудование в автосервисе. Не следует покупать старое ГБО с рук. Такое оборудование эксплуатировать не только не безопасно, но и узаконить его не получится.

Читайте далее:

ГБО на Ниву: вторая жизнь для легендарного авто

Какое газовое оборудование лучше поставить на Chevrolet Niva?

ГБО на Ладу Приору: ещё один шаг к экономии и экологичности

Установка ГБО на дизельный двигатель: как это выглядит на практике?

ГБО на Поло седан: как это сделать правильно?

Альтернативные виды топлива: сравнение

Вид топлива Плюсы Минусы Примеры известных автомобилей Оценка экологичности Стоимость по сравнению с бензином или дизелем
Водород Экологичность  Высокая температура горения
Отсутствие инфраструктуры при активных разработках
BMW Hydrogen 7
Chevrolet Equinox
Высокая Высокая
Электричество Экологичность
Маленький объём двигателя
Бесшумность
Доступность источников питания (обычные розетки)
Большая масса аккумулятора
Низкий пробег на одном аккумуляторе
Долгая зарядка аккумулятора
Tesla Model S
Tesla Roadster
Chevy Volt
Toyota Prius
Высокая Низкая
Биодизель Простота изготовления биодизеля
Экологичность
Возможность использования в ДВС
Хорошие смазочные показатели
Высокое цетановое число
Необходимость долгого прогревания двигателя зимой
Низкий срок хранения (3 месяца)
Удорожание сельхозпродуктов в случае широкого потребления биодизеля
Высокая Умеренно высокая
Этанол Хорошая возгораемость Практически невозможность использования зимой
Удорожание сельхозпродуктов в случае широкого потребления этанола
В странах, где нефть не добывается, использовать этанол невыгодно
Средняя Низкая
Сжиженный природный газ Немного лучшая экологичность, чем у нефтепродуктов Трудность транспортировки крупных объёмов
Опасность нахождения баллона под высоким давлением в автомобиле
Грузовые автомобили Средняя Умеренно низкая
Сжиженный нефтяной газ Нетоксичность
Высокое октановое число
Оснащённость инфраструктурой по АЗС
Опасность нахождения баллона под высоким давлением в автомобиле Любые автомобили после модификации установкой ГБО Средняя Умеренно низкая
Сжатый природный газ Высокий КПД
Нетоксичность
Экономичность
Опасность нахождения баллона под высоким давлением в автомобиле
Самая низкая сжимаемость при охлаждении
Специальная версия Honda Civic GX Средняя Умеренно низкая
Сжатый воздух Лучшая экономичность, нежели в электромобилях Низкая эффективность AirPod Высокая Низкая
Жидкий азот Экологичность
Полная замена двигателя
Опасность нахождения баллона под высоким давлением в автомобиле
Отсутствие инфраструктуры при активных разработках
Volkswagen CooLN2Car Высокая Аналогичная
Уголь Низкая Умеренно низкая
Солнечная энергия Практически нулевая стоимость
Экологичность
Большая требуемая площадь для потребления энергии батареей Solar Challenge Высокая Низкая
Диметиловый эфир Высокое цетановое число
Экологичность
Экспериментальные автомобили Volvo, Nissan и КАМАЗ Умеренно высокая Аналогичная
Аммиак Экологичность выхлопов Небольшая энергопроизводительность
Высокая токсичность
Goldsworthy Gurney
Специальная версия Chevrolet Impala
Средняя Аналогичная
Водяной пар Экологичность Долгий процесс приведения в движение автомобиля
Большой занимаемый объём
Дороговизна использования (требуется нагрев воды)
Очень низкая эффективность
Stanley Steamer Высокая Высокая
Мускульная сила человека Экологичность Самая низкая эффективность
Бессмысленность
Sinclair C5
Twike
Высокая Высокая
Водоросли Экологичность Требуются определённые условия для выращивания Высокая Высокая

Потребление альтернативных видов топлива на 2011 год

Сравнение потребления альтернативных видов топлива и традиционных (бензин и дизель)

Определяемся с поколением ГБО и производителем

Прежде всего, нужно определиться с видом оборудования. Существует несколько поколений ГБО, каждое из которых имеет свои достоинства и недостатки:

  • ГБО 1 поколения. Это механический вид с вакуумным управлением. Подходит для машин с карбюратором, которые не имеют датчика для контроля над выхлопом газа.
  • ГБО 2 поколения. Более современное оборудование с дозатором газа. При его помощи можно регулировать качество газовой смеси. Устанавливается на карбюраторы. Не подходят для инжектора. Читайте, чем отличается ГБО 2 поколения от 4.
  • Третье поколение. Начиная с этого типа, ГБО подходят для установки на инжектор. Они имеют электронный регулятор газовой смеси и блок управления. Дозатор смеси может своей работой вызывать дискомфорт.
  • Поколение 4. Газ впрыскивается непосредственно в цилиндры. Это качественно новое оборудование, которое отличается принципом работы от предыдущих. Для всех цилиндров существуют индивидуальные форсунки. При этом компьютер в машине управляет всем процессом. Автомобиль инжекторного типа может работать на том и на другом виде топлива, переключаясь с компьютера.
  • Поколение 5. Отличается от остальных тем, что газ поступает в сжиженном состоянии.

Теперь пару слов о производителях. На рынке представлено большое количество производителей, большинство из которых – иностранные компании

Стоит обратить внимание на турецкую компанию Мимгаз, польский Диджетроник, а также голландскую компанию Виалле. Но впереди планеты всей, конечно, итальянцы

Существует несколько десятков компаний из Италии, которые обладают современным оборудованием и большим опытом работы в данной сфере. Поэтому им можно доверять. Итальянское ГБО на Шевроле Ниву отзывы имеет положительные и характеризуется длительным сроком службы. При выборе производителя многие ориентируются на цену, а также на качество и отзывы других автолюбителей.

Перенастройка двигателя

К сожалению, о новом двигателе речь пока не идет. Резкие ускорения все-таки остаются за пределами мечтаний водителей, но основные изменения произошли. В первую очередь, были исправлены ошибки в работе программного обеспечения, которое контролирует работу двигателя. Благодаря этому уменьшился расход топлива. В отчете указаны следующие показатели:

  • 8,0 литров для езды по трассе с соблюдением скорости в районе 100 км/ч;
  • 8,8 литров при периодическом снижении скорости на трассе;
  • 10,0 литров для режима с частыми остановками, использованием кондиционера, имитацией городского режима.

Стоит сказать, что другого заметного улучшения замена прошивки не несет. Подобные изменения позволяют сдерживать уровень расхода топлива с увеличением пробега.

Улучшение шумоизоляции

Ни для кого не секрет, что Шевроле Нива «грешит» плохой шумоизоляцией. Усилия конструкторов были брошены на исправление ситуации. Даже при визуальном осмотре выделяются несколько дополнительных элементов, которые расположились за расширительными бачками. Тест-драйв показал, что совокупность проведенных мер по улучшению «шумки» привело к тому, что машина не стала «зудеть» ни от проезжающего транспорта, ни от акустики собственного хода. В итоге, удалось снизить шум покрышек и подвески благодаря специальным накладкам и матам. Эту же цель преследуют изолированные колесные арки.

Прочие изменения

Больше всего внимания приковано к новой мультимедийной системе. Вопреки ожиданиям, производитель не стал «ломать» приборную панель, а нашел оптимальное место для размещения: экран не ухудшает обзорность и отлично считывается. Мультимедиа отличается солидным разрешением и отзывчивостью управления. Интуитивно понятное управление, возможность отключения подсветки одним касанием. Последняя функция предназначена для ночной езды. Здесь же разместились USB разъемы с бесперебойной работой даже во время стоянки. В верхней части установлена кнопка ГЛОНАСС.

Примеры экономии в Москве

Для примера посчитаем два расстояния:

  1. От Красной площади до МКАД и обратно в Москве 50 км. Сколько экономит газ за месяц таких поездок.
  2. Из Москвы в Сочи — 1600 км. Насколько дешевле будет заправляться газом.

Экономия после установки ГБО

Объём Передачи От Красной площади до МКАД и обратно × месяц Из Москвы в Сочи и обратно
Бензин Газ Экономия Бензин Газ Экономия
1.6 Механика 6 615 ₽ 3 557 ₽ 3 058 ₽ 14 112 ₽ 7 589 ₽ 6 523 ₽
1.6 Механика 6 909 ₽ 3 557 ₽ 3 352 ₽ 14 739 ₽ 7 589 ₽ 7 150 ₽
1.7 Механика 6 839 ₽ 3 521 ₽ 3 317 ₽ 14 589 ₽ 7 512 ₽ 7 077 ₽
1.7 Механика 6 683 ₽ 3 594 ₽ 3 089 ₽ 14 256 ₽ 7 667 ₽ 6 589 ₽
Цены литра бензина и газа: 92 — 45.00 ₽, 95 — 47.00 ₽, СНГ — 22.00 ₽.

Если больше часа в день проводите за рулём ВАЗА 2121 Нива (4х4), то газобаллонное оборудование окупится меньше чем за год. Посчитайте экономию за месяц и год на своём пробеге в калькуляторе экономии.

Достоинства ГБО

К ним можно отнести:

  1. Цена на газ достаточно меньше стоимости, которую составляет бензин, примерно в несколько раз.
  2. Степень угрозы, которую может нести с собой газ, приходит к минимальным значениям ввиду того, что установка баллона имеет прочность, до десятка раз превышающую бензинный бак.

    Газовый баллон имеет прочность, до десятка раз превышающую бензинный бак

  3. В составе газа находятся не настолько вредные вещества сгорания по сравнению с теми, которые содержатся в бензине.

Что касается минусов, то к ним можно отнести:

Дорогое оборудование, в частности 4–5 поколения.
Достаточно затратная стоимость установления

Здесь важно отметить, что даже ручная установка является наиболее выгодной. Для осуществления такой процедуры необходимо овладеть нужным оборудованием и произвести установку своими руками в собственном гараже.

ГБО: Виды и характеристика поколений

Поколения:

  1. Такое оборудование предназначено для устанавливания на карбюраторные машины, не имеющие датчиков фиксирования выхлопных газов. То есть ГБО, принадлежащее первому поколению – это тип механики с управлением вакуумом.
  2. Оборудование представляет собой такое же, что и в первое поколение, но с добавлением модернизованных и укомплектованных дозаторов газа. Они необходимы для регуляции концентрации смеси. Данная механика может быть установлена на моторы карбюратора.

  3. Такое оборудование проходило процедуру модернизации до уровня инженерского мотора. Оно укомплектовывалось электронным дозатором смеси и содержало блок управления. Такое оборудование представляет собой понижение потерь мощности, которым обладают первые два поколения.
  4. Такое устройство считается действительно новым поколением, вследствие его работы газ передаётся в цилиндры. Так как все предшествующие виды поколений характеризовались передачей горючего вперемешку с воздухом в цилиндры, это приводило к затруднению передачи необходимого и нормального состава смеси.
  5. Это оборудование, которое на сегодняшний день выявляет высокие показатели точности. Главным отличительным свойством от списка перечисленного является то, что оно может впрыскивать газ и в сжиженном состоянии.

Стоит ли на Ниву ставить газовое оборудование

Адекватный показатель расхода бензина, на современных легковых автомобилях для повседневного пользования, уже давно варьируется в пределах 6-8 литров на сотню километров. Конечно же, при нормальных условиях эксплуатации. В нынешних реалиях, если цифра переваливает за десятку, для многих эта грань является поводом к переоснащению транспорта для работы на альтернативном топливе.

При объеме мотора 1.7/1.8 литра, у Шевроле Нивы расход бензина редко удается удержать в пределах 10 л. Учитывая, что эти машины часто используют на пересеченной местности, к тому же с постоянным полным приводом и прицепом, потребление топлива доходит до 12-15 литров.

Поэтому вопрос об установке газобаллонного оборудования на Шниву очевиден. Отзывы владельцев доказывают, что расход газа на Шевроле Нива с ГБО 4 поколения, при условии грамотного монтажа и правильной настройки редко превышает 14 л. Обычно показатели такие:

  • город 13-14 литров
  • трасса до 90 км/ч – 10-11л., свыше 110 км/ч – 13л
  • смешанный цикл 11-13л

Конечно, условия эксплуатации (зимний период, прицеп, грязь и др.), а также стиль вождения влияют на значения, однако стоимость бензина против пропан-бутана и метана, пока не сопоставима.

Стоит отметить, что вопрос окупаемости газового оборудования индивидуален. Все зависит от пробега, цены на топливо и стоимости газовой системы. Посчитать когда окупится ГБО можно у нас сайте, перейдя по этой ссылке.

Разновидности ГБО

По традиции модели ГБО разделяют на несколько поколений, которые конструктивно отличаются друг от друга и имеют различные показатели эффективности. Поэтому необходимо понять, как производиться установка ГБО своими руками на Ниву Шевроле, какие из них подходят под конкретные нужды автовладельцев и как выбрать наиболее оптимальный из них.

  1. Поколение 1: отличительной особенностью является возможность установки только на авто с карбюраторным двигателем. В основе был механический тип с вакуумной системой управления, поскольку конструкция не предусматривала наличия датчиков контроля выхлопных газов
  2. Поколение 2: Отличие от первого заключалось в наличие дозатора газа. С помощью него можно было вручную регулировать количество подаваемой топливной смеси. Так же устанавливалось только на карбюраторные двигатели
  3. Поколение 3: Предназначалось для установки на двигатели инжекторного типа. В качестве механизма управления используется электронный дозатор смеси. Использование модернизированного устройства позволило снизить потери мощности, которое наблюдалось у 1 и 2 типов.
  4. Поколение 4: Претерпело ключевые изменения, основным из которых стало осуществление впрыска газа без воздушной смеси непосредственно в цилиндры. Первые три поколение из-за конструктивных особенностей не могли исключить попадание воздуха в камеру сгорания, за счет чего затруднялось формирование оптимального состава смеси. В четвертом типе ГБО для подачи газа используются специальные форсунки, которые подведены к каждому цилиндру. Такое устройство получило название – газовый инжектор. Каждая форсунка управляется при помощи специального управляющего блока, работа которых в свою очередь координируется штатным компьютером. При этом остался принцип действия прошлых систем, когда автомобиль мог работать как на газе, так и на стандартном топливе.
  5. Поколение 5: Основным отличием является высокий КПД, за счет изменения конструктивных деталей системы и осуществления подачи газа в цилиндры в сжиженном состоянии.

Оправдывает ли результат затраты


Конечно, решение перейти на газ влечет за собой некоторые сложности и имеет ряд недостатков. Это и множество доработок, и увеличение веса авто, и проблемы с установкой баллона, где обязательно нужно чем-то жертвовать. К тому же придется за все платить.

Однако плюсов от решения перейти на газ в разы больше. Особенно если система установлена и настроена правильно.На выходе вы получите экономный автомобиль, который будет работать гораздо тише и почти не будет загрязнять окружающую среду. Более того, такое решение позволит продлить работу двигателя, увеличивая его ресурс. Но главное для каждого автомобилиста – экономия на топливе, так как газ дешевле бензина.

Преимущества ГБО

Главное достоинства газобаллонного оборудования — экономия денег на покупку топлива. Расход пропана выше всего на 10-20%, в зависимости от стиля вождения и поколения ГБО. Зато цена литра газа ниже почти вдвое.

Шнива с ГБО в смешанном цикле расходует 12-13,5 литров пропана на 100 км (расход зависит от модели двигателя). На бензине эти показатели составляют 10,3-11,2 л/100 км. Денежная экономия достигает 40%. Это позволяет быстро окупить расходы на покупку и монтаж ГБО.

Однако это не единственное преимущество использования газа в качестве топлива. Сюда можно добавить

  • Возможность использовать два типа топлива. Установка газового баллона не означает, что машина сможет работать только на пропане. Для высоких скоростей и интенсивного разгона на трассе можно использовать бензин.
  • Увеличение общего запаса топлива и максимального пробега на одной заправке.
  • Отсутствие детонации благодаря высокому октановому числу, характерному для газа.  В отличие от 98-го бензина, пропан полностью сгорает в цилиндрах, а не сгорает на выходе, перегревая седла и тарелки выпускных клапанов.
  • Плавная работа двигателя. Газ горит медленнее бензина, зато делает это равномерно. Это снижает ударную нагрузку на поршень и увеличивает срок службы шатунно-поршневой группы.
  • Отсутствие нагара на свечах. Пропан равномерно смешивается с воздухом и сгорает, не оставляя смолистые отложения, характерные для бенина.
  • Экологичность. Двигатель с ГБО выбрасывает в воздух меньше серы и СО. Это втрое уменьшает содержание вредных веществ в выхлопе.

По отзывам владельцев, установка газа увеличивает срок службы свечей и моторного масла на 30-40%.

Эксплуатация машин с современным газобаллонным оборудованием не вызывает затруднений.

Автоматика самостоятельно выбирает вид топлива в соответствии с температурой двигателя и давлением газа в баллоне.

Жалобы на «хлопки» возникают лишь у тех, кто решил сэкономить и поставить систему второго поколения.

Самостоятельный монтаж ГБО на Шевроле Ниву

Установить газовое оборудование на Нива Шевроле своими руками не сложно, но без контроля профессиональных мастеров обойтись нельзя.

ГБО включает в себя следующие основные элементы:

  • газовый резервуар и мультиклапан;
  • шланги для прокладки газовых магистралей высокого и низкого давления;
  • газозаправочная часть;
  • газовый клапан, редуктор;
  • узел преобразования, распределения и впрыска газовой смеси;
  • электрическая часть;
  • панель управления.

Пошаговая установка ГБО 4-го поколения на шеви следующая:

  1. Начинают монтаж с газового баллона. Для Niva Chevrolet подойдёт цилиндрический вариант. Тороидальный целесообразнее устанавливать на модели машин, где в багажнике лежит запаска. Оправдано расположение цилиндрического резервуара под днищем, чтобы не оставить машину без багажного пространства. Это очень ответственный момент, баллон к шниве хорошо крепят с помощью прорезиненного ремня и крепёжных элементов.
  2. Устанавливается заправочное устройство, рядом с бензиновым заправочным люком.
  3. Затем прокладывают специальные газовые трубки, которые протягивают от баллона до подкапотного пространства. Желательно вести ее параллельно бензиновой магистрали, и к ней же крепить хомутами.
  4. В левой части подкапотной площади закрепляют редуктор. Огромной ошибкой будет крепление его к двигателю. Этого делать категорически нельзя. Редуктор крепят к кузову. Затем соединяют его с печкой. Присоединяют к трубопроводу высокого давления, а также производят подключение к патрубку с вакуумом.
  5. Устанавливается газовая рампа. Врезаются штуцера в коллектор. Для проведения этой процедуры требуется снятие впускного коллектора. Резьбу делаю аккуратно, чтобы она обеспечила точное совмещение с форсунками. После обработки термостатичным герметиком штуцер вкручивается обратно.
  6. К газовой рампе прикрепляется шланг, предназначенный для потока газа от редуктора. Устанавливают фильтр грубой очистки газовой смеси.
  7. Выполняется монтаж электротехнической схемы ГБО нива шевроле. Электронный блок располагают в доступном для обслуживания месте с учётом длины кабелей.

Монтаж ГБО на Шевроле Нива под днище затрагивает видоизменение фаркопа и глушителя, так как газовый баллон нарушает первоначальную конструкцию.

Проводится тестовая проверка на герметичность всей системы. Все места и соединения обмыливаются. Протечки устраняются сразу.

Недостатки ГБО

Имейте в виду, что установка такого оборудования стоит недешево. Вам придется потратить минимум 17.5 тыс. руб. Однако через несколько месяцев затраты полностью окупятся. Не экономьте на работе специалистов, так как современное оборудование будет проблематично установить и настроить самим.

Следующий минус — хлопки, которые вы почувствуете, если у вас какие-то неполадки с двигателем. Во впускном коллекторе поток воздуха смешивается с газом, что вызывает мини-взрыв. Такого не произойдет при установке системы 4-го поколения.

Вы не сможете полностью отказаться от бензина, чтобы не сгорел электрический бензонасос, если нет соответствующего выключателя. Газ имеет другой состав и нуждается в подогреве перед использованием. Поэтому в холодное время года вряд ли вы сможете сразу завестись с ГБО: придется завестись и прогреть автомобиль на бензине. Газ при взаимодействии с воздухом замерзает: это может произойти не только в холодный период, но и летом. Чтобы газ грелся, необходим редуктор-испаритель, который подогревается при помощи горячего тосола, он позволяет газу не замерзать и смешиваться с воздухом.

При неполадках вам будет труднее установить причину, так как неисправность может быть связана с одним из видов топлива. Установленное оборудование занимает немало места, поэтому может ограничить вам доступ к нужным деталям.

Переустановка обязательно должна быть зарегистрирована в техпаспорте, так как установка ГБО – это переоборудование автотранспорта. Поэтому лучше, чтобы монтаж сделали на специфицированном СТО — если у вас новое авто, в этом случае вы не потеряете гарантию. Завершить оформление необходимо в ГИБДД.

Установка — это сложная работа: требуется просверлить впускной коллектор, чтобы провести газовые форсунки. Затем подключиться к датчикам и сделать врезку в провода бензиновых форсунок.

Особенности монтажа газового оборудования

В багажнике Нивы Шевроле отсутствует место для запасного колеса. Поэтому на этой машине не используется тороидальный баллон. Устанавливаются лишь цилиндрические емкости для газа.

Существуют следующие варианты расположения баллонов:

  • В багажнике (продольный и поперечный).
  • Под багажным отделением (под днищем).

Второй вариант сохраняет объем более предпочтителен, так как не уменьшает объем багажника. Однако для этого придется переделать конструкцию фаркопа и глушителя. Иначе эти детали будут мешать установке баллона.

Переделка глушителя состоит в монтаже дополнительной изогнутой трубы, изгиб которой проходит под баллоном.

В фаркопе же нужно удалить одну крепежную пластину, мешающую баллону, и дополнительный кронштейн, который упирается в заправочную горловину.

Вместо переделки старого можно купить новое прицепное устройство, конструкция которого предусматривает установку баллона под машиной.

Установка и обслуживание газового оборудования на Ниву Шевроле

При установке газового оборудования, обратите внимание на газовые магистрали. Сегодня автолюбители все чаще отдают предпочтение пластику, а не меди

Это обусловлено тем, что рано или поздно внутри трубки образуются окислы, из-за которых ухудшается проходимость, также страдают фильтры.

Алгоритм работ следующий:

  1. Установите редуктор, который крепится к кузову, а не к двигателю. Обеспечьте к нему доступ.
  2. Подключите оборудование к СОД, сделайте выход линии высокого давления и подсоедините штуцер к безвоздушному пространству.
  3. Подключите патрубок, аккуратно просверлив, чтоб новые газовые форсунки правильно размещались.
  4. В проеме нанесите резьбу, которую лучше смазать герметиком, устойчивым к высоким температурам.
  5. Установите газовый пандус, который крепится сверху впускного коллектора.
  6. Протяните путь подачи газа от редуктора, не забудьте про фильтр, очищающий газ.

Работу с электрикой лучше доверить это профессионалу.

Если ваша система правильно настроена, расход топлива будет такой же, как и на бензине. Обслуживание автомобиля не меняется: не забывайте вовремя менять расходники и масло, даже если оно не чернеет.

То же касается газового фильтра, его также стоит менять. Не удивляйтесь, если фильтр не будет загрязненным, все равно смените его. В газовом редукторе накапливается конденсат, поэтому старайтесь его сливать при помощи специального крана. При сливе вы увидите черную смесь, это нормально.

Переделка глушителя на Ниве под ГБО

Для переделки выхлопа Chevrolet Niva под газобаллонное оборудование существует три варианта:

  1. полностью переделать выхлоп
  2. частичная замена элементов
  3. установить заводской глушитель под ГБО на Ниву Шевроле

Первый метод имеет только один плюс – возможность оставить выхлопную систему в штатном исполнении, а соответственно миновать появление дополнительного шума. За такую кастомизацию мастера возьмут от 7-20 тысяч рублей (зависит от запчастей).

Для самостоятельного изменения глушителя нужны определённые навыки и набор специального инструмента.

Второй путь не потребует кардинальных вмешательств. Надо всего лишь обрезать стоковый глушитель вместе с резонатором (задняя и средняя банки) до кислородного датчика и установить на его место выхлоп подобного размера. Вывод сделать под заднюю правую дверь. Например, подойдет от трёхдверной Нивы, ВАЗ 2108 или иномарок.

Минусы подобного тюнинга:

  1. газы в салоне
  2. риск обрыва в колее
  3. сильные изменения акустического эффекта
  4. проблемы с ГИБДД

Боковой вывод глушителя

Наиболее приемлемый из всех, третий способ. Преимущества:

  1. самостоятельная установка (не требует сварочных работ)
  2. готовое решение, минимум переделок
  3. имеет сертификацию
  4. беспроблемное прохождение техосмотра
  5. ничего не нужно докупать, весь крепёж в комплекте
  6. нет изменения дорожного просвета
  7. не существенные шумовые изменения (отсутствует резонатор)

Последний пункт можно вообще исключить, если вырезать катализатор, а на его место вмонтировать резонатор. Но тогда необходимо поменять прошивку (сделать чип-тюнинг ЭБУ двигателя), т.к. будет удалён один лямбда-зонд (датчик кислорода). Что соответственно снизит норму выхлопа и возможно будет на пару сантиметров понижен дорожный просвет.

Цена полного комплекта от фирмы «РОБОЛА» составит 3100-3700 рублей (зависит от магазина).

Важно! Автомобили до 2002 года выпускались без нейтрализатора выхлопных газов. Система выхлопа Нивы от Раболы

Система выхлопа Нивы от Раболы

Плюсы/минусы

В большинстве своём установка четвёртого поколения ГБО имеет достаточно много плюсов и положительных отзывов от её обладателей. А вот, например, обладатели третьего поколения испытывают дискомфорт в плане дозатора смеси.

Неправильная установка ГБО влечёт за собой страшные последствия

Неправильная или некачественная установка ГБО влечёт за собой страшные последствия как для автомобиля, так и непосредственно для вас. Поэтому если вы всё же решились установить ГБО самостоятельно, мы настоятельно рекомендуем обратиться в автомастерскую для убеждения в том, что выполненная вами работа правильная и не принесёт вам неудобств при её эксплуатации.

Пропан-бутан или метан?

Есть существенные различия, которые нужно учитывать при выборе вида топлива — пропан-бутана или метана.

Метан по стоимости в несколько раз дешевле и безопасней, это огромный плюс. Однако само оборудование и монтаж дороже, на дальнейшее обслуживание тоже придётся потратиться. Метановое топливо на данный момент считается самым экологичным по нормам выхлопа.

Пропан-бутановых заправок достаточно много, метановые пока только в больших городах.

Если не важна цена установки метанового ГБО, автовладельцы могут столкнуться с потерей мощности машины из-за повышенного веса метанового ГБО.

Метан находится в газообразном сжатом виде, что однозначно требует толстостенных тяжёлых резервуаров. Поэтому ставят его обычно на грузовые автомашины, для которых вес баллона не имеет значения.

Куда ставят газовое оборудование на Ниву

Способы установки газового баллона на Ниве Шевролет стандартны для данного типа авто:

  • под днищем багажного отделения
  • в багажник (вдоль или поперек)

Проще и быстрее установить цилиндрический или тороидальный баллон в багажнике, но тогда его полезный объём будет не доступен примерно на 50%. Однако такие варианты возможны. В продаже существует специальная укороченная цилиндрическая ёмкость для ШНивы с продольным расположением. По отзывам нивоводов рекомендовано располагать её с левой стороны по ходу движения машины. При такой установке удобнее пользоваться багажным отсеком.

Монтаж тор бака также не самое удобное решение. Чтобы сделать ровный пол, придётся изготавливать дополнительную полочку.

Пожалуй, самый оптимальный вариант установка ГБО под днище авто. Существенный недостаток этого способа, чтобы смонтировать цилиндрический газовый бак, потребуется изменение выхлопной системы и фаркопа, либо их замена.

Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Adblock
detector
