Где находится предохранитель прикуривателя на шевроле нива (шеви)

Дополнительный блок реле и предохранителей

Он находится за вещевым ящиком в ногах у переднего пассажира. Для доступа, к сожалению, придется снять вещевой ящик. Тут расположены предохранители электровентиляторов системы охлаждения и реле управления двигателем (система впрыска).

Схема

Назначение

  1. Дополнительное реле (вклю­чает правый электровентилятор через дополнительный резистор на низкую ско­рость вращения);
  2. Предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тровентилятора;
  3. Предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса;
  4. Предохранитель (15А), защищающий цепь постоян­ного питания контроллера;
  5. Реле правого электровентилятора;
  6. Реле левого электровентилятора;
  7. Реле электробензонасоса;
  8. Главное реле;
  9. Предохранитель (50А), защищаю­щий цепи левого электровентилятора;
  10. Предохранитель (15А), защищаю­щий силовые цепи, включаемые главным реле;
  11. Контроллер

Как снять звуковой сигнал Нива Шевроле

Установка сигнала от Волги

Пневматические сигналы, как правило, намного сильнее штатных, но они нуждаются в дополнительном для работы оборудовании.

Многие для себя сами решают на что поменять штатный.

Это качественные изделия, которые сегодня предлагают мировые бренды. Вариант замены от Айк А я вот чо сделал.

Справа установил на штатный кронштейн. Пластину идущую в комплекте с сигналами согнул пополам и просверлил отверстие для болта кронштейна.

Штатный разьём отрезал и запрессовал на провода новые контакты вместе с проводами на второй сигнал. Изолировал термотрубкой и по верху изолентой.

Провода взял термостойкие с шелковой оплеткой внутри. Левый сигнал закрепил на кожухе радиатора, на пластинах от штатного сигнала, изогнутых по месту. Диффузор сигнала немного подрезал, чтобы не задевал за переднюю решётку. Вариант замены Romashkin Исходные данные: По периметру обточил ракушки, закрепил на планки при помощи штатных кронштейнов и одной планки от магнитолы. Не понравилась жёсткость конструкции и то, что сигнал может тереться о радиаторы.

Добавил ещё одну планочку, отрезав кусочек для одного кронштейна остаток пустил на второй.

Получилось достаточно жёстко и нигде ничего не трёт. Весь процесс занял 40 минут.

Замена штатного клаксона на Шевроле Нива

Гораздо больше ломал голову с тем, куда ставить второй сигнал. Установил перед воздушным фильтром, на кронштейне его крепления, одна дудка сверху, другая снизу. Всего две дырки просверлить! Шестёрочные, как сказали на рынке, дудки.

Высокий и низкий тон, гудят достойно! Надеюсь всё понятно без комментариев.

Подключил к штатному разъёму, при закрытом капоте ни за что не задевают и ничему не мешают! Пришлось делать дополнительный кронштейн.

Благодаря компрессору воздух накапливается внутри и имеет запас определенной мощности при нажатии на кнопку. Нужно также отметить, что подобный сигнал не удастся использовать слишком часто, так как необходим уровень набора воздуха с целью дальнейшего применения. Когда компрессор перестал работать, а это вы услышите по особому звуку, можно смело нажимать снова на сигнал.

Если вышел из строя штатный клаксон, или необходимо заменить на новый более мощный, его производят для замены. Замена звукового сигнала Шевроле Нива делается с обычным набором инструментов. Следуйте предоставленной ниже инструкции: Шаг 1 Затем снимаем облицовку радиатора если нужно. Шаг 2 Используя рожковый ключ, отвинчиваем крепежные болты клаксона, которые расположены на кузове и снимаем его вместе с креплением.

Установка сигнала от Волги

Если необходимо, разберите крепление. И тут мне один знакомый подсказал, что можно на Шеви установить камазовский сигнал.

Как только я представил как это будет, то сразу же загорелся идеей. Купил сигнал, разобрал его и отпаял синюю стрелку, зеленую полностью открутил и сделал отверстие для красной. Демонтировал катушку, размотал оттуда всю проволоку и закрутил туда другой провод, у которого сечение в два раза больше.

Во время размотки старого провода нужно быть внимательным, необходимо запомнить где именно начинается обмотка, в какую сторону она идет и сколько намотано витков. В моем случае витков оказалось Количество витков нового провода ровно в два раза меньше.

Chevrolet Niva Metallica 4X4 › Бортжурнал › Громкое Фа-Фа или гудки ГАЗ-24

С самой покупки машины стеснялся жать на гудок. Вроде большая красивая машина, а звук гудка как у оки. Наконец то, это было исправлено. Фото не много, фотографировать было особо некогда.

Были приобретены два гудка от ГАЗ-24. Высокий тон и низкий тон. Еще, из материалов понадобилось: провод 2 кв.мм, провод 1 кв.мм, предохранитель 15А, влагозащищенная колодка для предохранителя с проводами 2 кв.мм, клеммы большие автомобильные неизолированные, клемма кольцо, гофра автомобильная разрезная, реле автомобильное 4-х контактное, колодка для реле.

Собственно, была собрана проводка вот по этой схеме (да, я не умею рисовать в paint):Перед установкой не забудьте скинуть массу с АКБ (а лучше и плюс тоже, т.к. на него надо будет подключать провод, а делать это прямо на АКБ не удобно)

Ну и немного комментариев к схеме:Т.к. штатные гудки потребляют в 2,5 раза меньший ток (в ниве два штатных гудка по 3А каждый то есть 6А, волговские же каждый по 7А и всего 14А), на штатную проводку посадить волговские нельзя, можно перегреть провода или вообще погореть на этом. Поэтому ведем силовую линию от акб, устанавливая в непосредственной близости предохранитель на 15А. Провод используем 2 кв.мм (оптимально для нагрузки в 14А). Чтобы скоммутировать гудки от штатной проводки нам необходимо реле. Контакты обмотки реле (86 и 85) подключаем к разъему штатного гудка (разъем просто отрезаем, а провода через колодку реле (я взял колодку без проводов, и отдельно клеммы в нее). Плюсовой провод подключаем на контакты 87 и 30, они будут замыкаться при срабатывании обмотки реле.К волговским гудкам массу тянуть не нужно, т.к. шпилька, которой они крепятся и есть массовый контакт (а все железо в автомобиле есть масса). Соединяем гудки друг с другом проводом 1 кв.мм (т.к. на второй гудок нужно уже не 14А, а 7А), но можно использовать и 2 кв.мм, хуже не будет. ВСЕ провода тащим в ГОФРЕ!

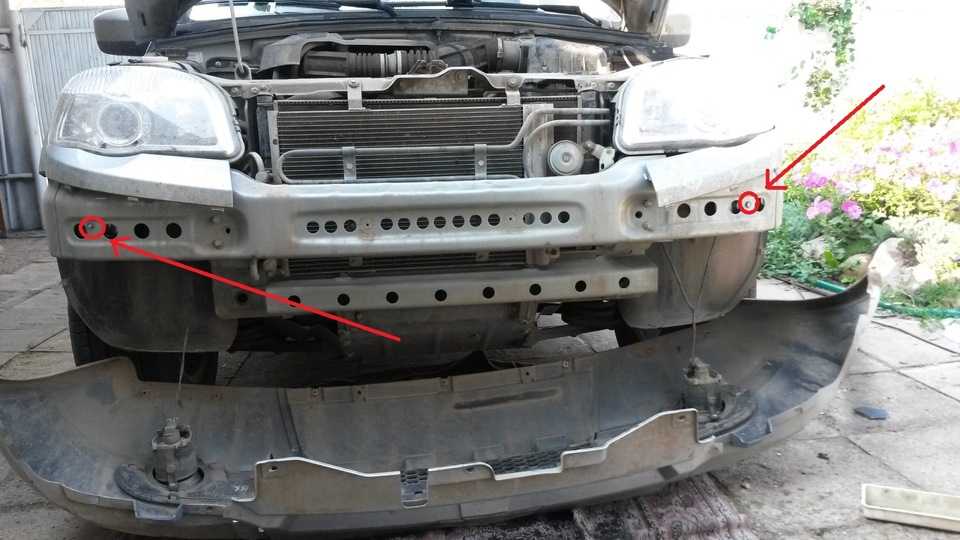

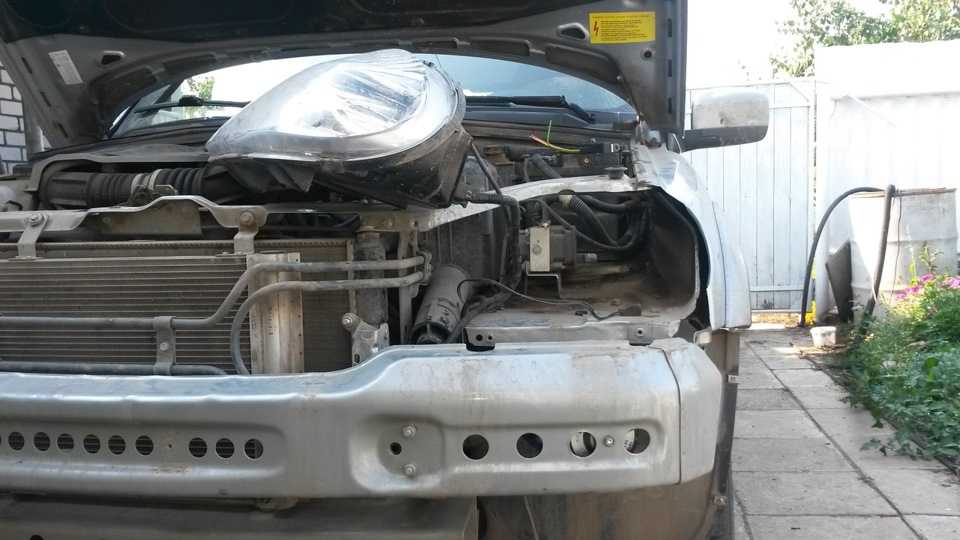

А вот далее уже все гораздо интереснее.Т.к. в Шниве с кондиционером и АБС места под капотом для установки гудков нет, придется снять бампер вот так:

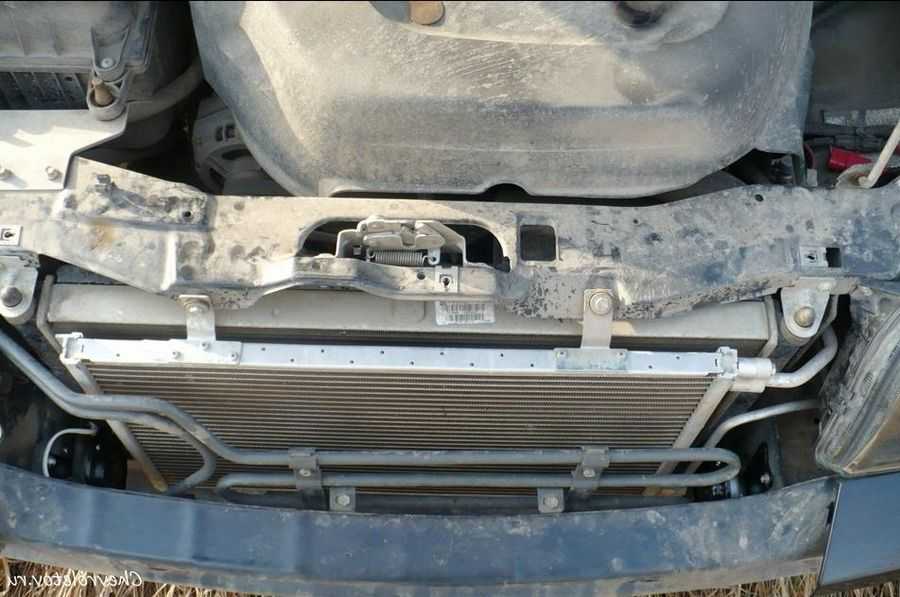

Смотрим на нашу раздетую Шниву. Месте перед радиаторами, где стоит один из штатных гудков — тоже нет! Но у нас есть усилитель бампера, места под которым даже не то что много, а просто дофига! Низковато конечно, но что делать. Будем ставить туда. Берем дрель, сверло по металлу и сверлим по краям дырки для шпильки.Объясню почему по краям: если вдруг гудок накроется, то можно будет не снимать бампер, а снять штатный подкрыльник, и получить доступ к гудку.Крепим гудки в просверленные отверстия (не забываем снять второй родной гудок, который находится под подкрылком со стороны водителя. Вместе с волго-гудками он будет портить картину звука своим писком).

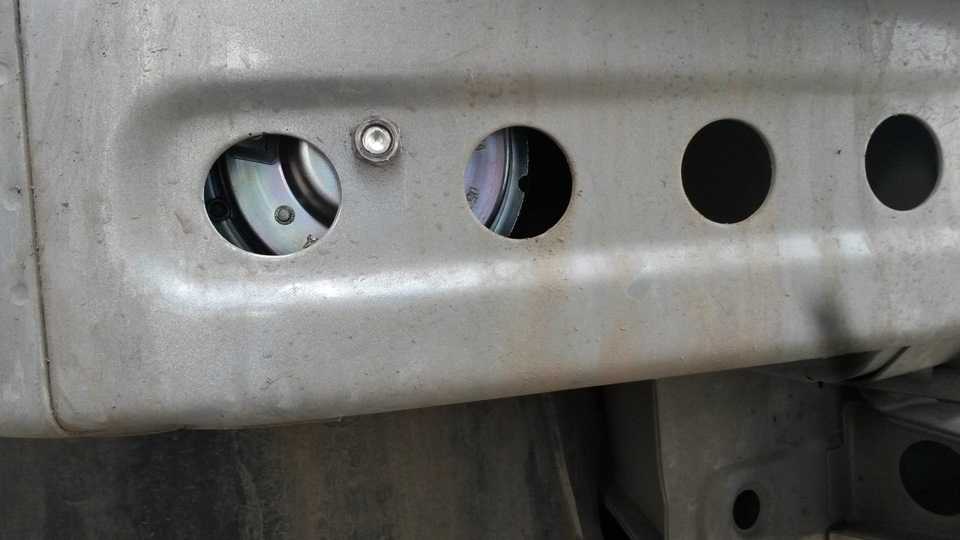

Вот как выглядит раздетая Шнива с двумя установленными гудками:

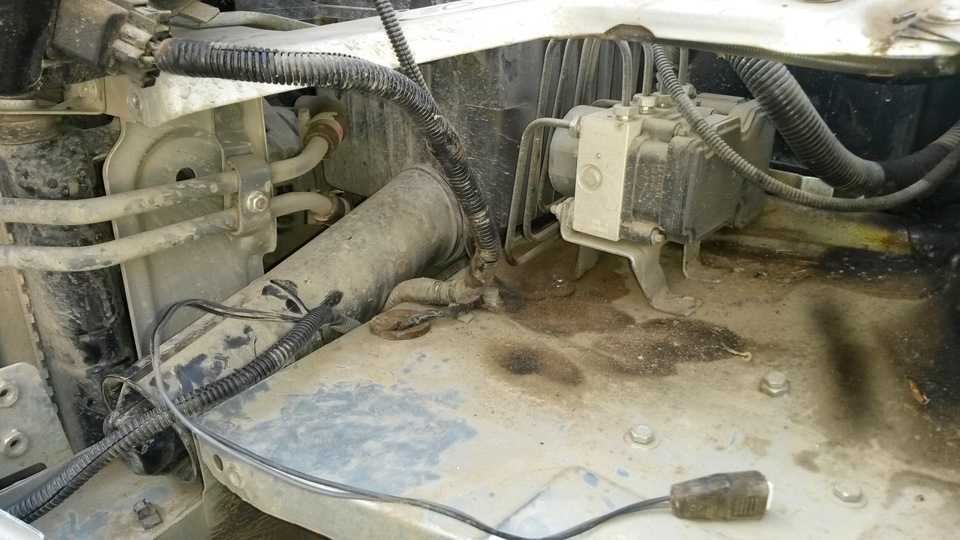

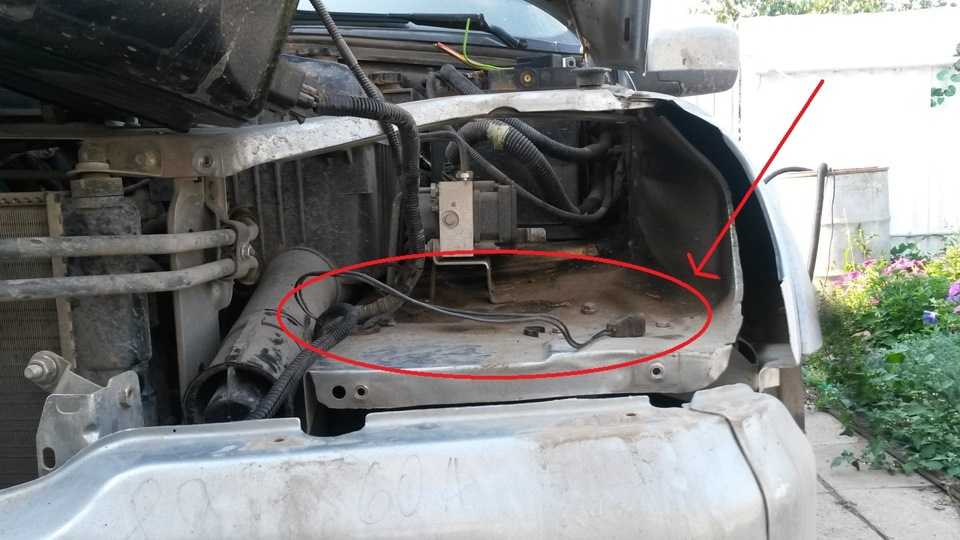

Далее, чтобы не удлинять заводскую проводку от гудка, а реле закрепить под капотом в легко доступном месте (я крепил на шпильку массы рядом с АКБ), надо распутать из гофры. Но чтобы получить к этой гофре полный доступ, снимаем левую (со стороны водителя) фару:

И вытаскиваем из гофры провод на необходимую длину. Этот провод прячем в новую гофру и ведем туда, где будет реле.

Далее собираем по схеме выше.

Ставим фару, собираем бампер, накидываем клеммы и радостно гудим!

Что — то много букв получилось. Спасибо всем кто прочел!

Источник

Лада 4×4 3D YMB 1.5 16V Turbo › Бортжурнал › Воздушный/Пневматический сигнал

Я честно никогда этого не понимал, и понять не смогу, ибо применямость сигнала у меня только в критических ситуациях, и зачастую лишь для того, что бы кого то предупредить… Но как показывает практика — частота звучания «сигнала» превышает любой другой звук присутствующий в просторах дорожного полотна…)

Если уж вам часто любят подудеть, а в ответ хочется дунуть так, что бы недоброжелатель на месте у****ся, поздравляю Вас друзья Эта тема для Вас.

Это тифон Т-9, длинна которого достигает 57! сантиметров, а вес составляет 20 килограмм, самый мощный вариант не считая судовых тифонов для установки на авто:

Что бы долго подудеть, или подудеть вообще требуется достаточно производительный компрессор, и ресивер по меньшей мере объемом 30 литров — в принципе, стандартно. На практике справляется и обычный «Беркут Р-20». Ценник тоже колеблиться от 100$ минимум. Да стоит учитывать — штука достаточно дефицитная.

Следующий по списку идёт тифон Т-37, менее мощный, но более практичный, в основном и используется любителями громких дудок. Длинна около 35 сантиметров, вес, по сравнению с предшественником символический — 4 килограмма. Ценник тоже вдвоё с половиной раз меньше, и в основном составляет 40$ за единицу в хорошем состоянии.

С40В — самый тихий из вышеперечисленных сигнал, который устанавливался на КраЗ, ЗиЛ, МаЗ и т.д и т.п — является допустимым для эксплуатации на дорогах общего пользования. Звучит не многообещающее, но за то можно пользоваться на здоровье :))

Ну а по Ниве, я как всегда лёгких путей не нашёл, отбросил мысли покупки готовых кит-комплектов и приступил к сборке своего неповоторимого кит’а)

Первым делом был приобретён ресивер VIAIR, но есть и бюджетный вариант с военного КамаЗа, объемом 30 литров, пысы общий объем всех троих составляет 90, но он нам нафиг не упал ввиду отстутствия каких либо дополнительных/вспомогательных систем работающих на сжатом воздухе.

Каталожный номер — 53205-3513014

Следующим делом был приобретён компрессор, собственно, неотъемливая часть работы воздушного сигнала как ни странно :)) Выбор мой пал на ARB CKMA12.Есть, 9000 гривен. — Самый дорогой компонент из требуемых.

Дальше нам остаётся докупить все фитинги ресивера и дудки, перепускной электро-клапан, по желанию сделать кронштейн крепления компрессора поверх ресивера, и собственно выбрать дудку. Тут мой выбор пал на *барабанная дробь*

Советую конечно всю эту систему устанавливать по дальше от ушей, потому что в случае проколов вы же понимаете, насколько будет громкий свист;)) Проходили))

Источник

Не работает сигнал на Ниве

Если на вашей Ниве перестал работать звуковой сигнал, то не обязательно сразу искать электрика. Проблема это не сложная и сейчас вы сами это поймёте. Пойдём от простого.

Начнём с проверки предохранителя. Для этого даже не нужно лезть под панель, если работают стоп-сигнал и плафоны салона, то предохранитель в порядке.

Но на всякий случай вот он справа в верхнем ряду под номером 10.

Если предохранитель в норме, то следующим шагом проверим перемычку на рулевой колонке.

Тем кто ещё не знает поясню: рулевая колонка на Ладе Нива состоит из трёх частей соединённых крестовинами. Это хорошо видно, если снять облицовку колонки.

От верхней части к нижней, проходит чёрный провод массы, шунтирующий крестовины, так как через них не всегда проходит эл. ток.

Если сигнал работает с перебоями, то появляется, то исчезает после работы рулём, то скорее всего причина именно в этой перемычке, и рвётся она в самом неудобном месте — под педалью сцепления, зачастую находясь под оббивкой, где место обрыва совсем не видно.

Бывает, что при небрежном исполнении, что к сожалению случается, клемма перемычки даже трётся о корпус.

Если и здесь всё в порядке, то переходим к проверке самого сигнала. Установлен он за решёткой радиатора справа.

Решётку радиатора придётся снять и с этим, если машина возростная, обычно возникают проблемы.

Зачастую болты, крепящие решётку, приходится высверливать. Поэтому я и оставил это дело на третье место.

Когда решётка снята, отсоединяем мамки проводов от клемм сигнала и тщательно вычищаем и мамки и клеммы.

Если есть необходимость, вычищаем и сам сигнал. На Нивах такая необходимость обычное дело, по причине эксплуатации по бездорожью.

Затем берём двухжильный провод и подключаем один конец к клеммам аккумулятора, а другим касаемся клемм сигнала — сработает, значит ищем дальше, не сработает — меняем сигнал.

Кстати, из-за окисления клемм, сигнал может звучать очень жалобно.

Следующая вероятная неисправность может находится в руле и чтоб её выявить, нужно снять руль.

Для этого вынимаем значок лады в центре руля

В образовавшемся отверстии можно увидеть гайку, крепящую руль.

Отворачиваем её и снимаем руль. Снимается он туго, так что придётся поднапрячься.

Сняв руль мы увидим скользящий контакт сигнала

Вот эта хиленькая лапка и вот эта площадка и являются скользящим контактом

Со временем лапка может прослабнуть и контакт перестанет работать, так что, раз уж мы до сюда добрались, лапу надо подогнуть.

Лапка и площадка должны быть в смазке. Циатим.

Теперь можно поставить руль на место, не прикручивая и попробовать нажать на клаксон. Скорее всего на этом ваши мучения закончатся и можно будет вернуть всё «как и было», но если нет, то остаётся последний момент — это сам клаксон.

Разобрать его можно отвернув два крепёжных болта с обратной стороны руля. Вообще-то болтов там 4, но два из них — это контакты, а два — крепление.

Чтобы понять, что есть что, нужно нажать на клаксон и тогда крепёжные болты приподнимутся в своих гнёздах. Вот их и нужно выворачивать. Расположены они по диагонали.

Должен предупредить, что зачастую выворачиваются они очень туго. А так как они длинные, тонкие и относительно мягкие, то не исключено, что они просто сломаются, и придётся менять на новые.

Когда болты вывернуты или сломаны, выдёргиваем весь клаксон. Почему выдёргиваем? Потому что в области контактов он сидит на заклипсованых пружинах. Тут боятся нечего. Клипсы хорошо выдёргиваются и так же хорошо вставляются на место.

Остаётся, если нужно, почистить контакты и собрать всё обратно.

Да и ещё, когда будете устанавливать руль, обязательно обратите внимание на кольцо возврата поворотников. Оно должно стоять так, чтоб по вертикали по середине вверху была риска, а внизу шарик, а колёса при этом должны стоять ровно

Оно должно стоять так, чтоб по вертикали по середине вверху была риска, а внизу шарик, а колёса при этом должны стоять ровно.

Вот теперь всё и уж точно можно посигналить.

Куда подходят клавиши?

Подрулевые переключатели от авто Шеви-Нива с той или иной степенью сложности можно установить на следующие машины:

  • ВАЗ 2109, ВАЗ 2110 и все модификации;
  • ВАЗ 21213 Нива;
  • Ока.

Для замены используется алгоритм действий, приведенный выше. Неувязка может возникнуть лишь одна: для включения самой высокой скорости работы стеклоочистителей придется немного подрезать пластиковый кожух рулевой колонки.

В результате рычажки переключателя отодвигаются от рулевого колеса приблизительно на 1,5-2 см. При этом каждая клавиша становится короче штатной на 1 см. То есть, хозяину авто понадобится немного времени, чтобы приловчиться пользоваться новыми лепестками. В целом рабочее место водителя приобретает лучший внешний вид.

7*
