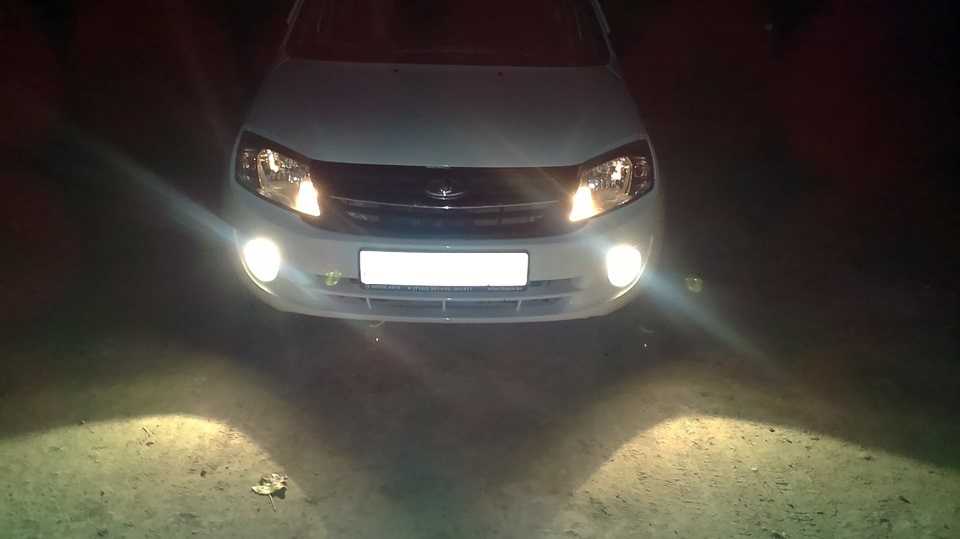

Зачем нужны противотуманки, если есть дальний свет?

Штраф за противотуманки вместо дхо — законно ли это?

Электрическая схема подключения противотуманок Нива 2121, Ваз 2131

Тюнинг кузова ваз 2131 своими руками, советы по доработке кузова, внешний тюнинг нива 2131, ваз 2121.
Тюнинг автомобилей ваз – это повышение заводских характеристик автомобиля. Доработка нива 2121 – это прежде всего установка новых бамперов, защиты картера, лебедки. По желанию владельцы этих внедорожников устанавливают дополнительные противотуманные фары. В наших разделах описаны инструкции и советы по доработке нива 2131 различных агрегатов, таких как раздатка и т.д. Комплексный тюнинг ваз своими руками сможет сделать даже автолюбитель. Также вы найдете категории по тюнингу двигателя, тюнингу коробки передач, тюнингу салона и кузова, также множество фото отчетов тюнинга ваз 2121. Благодаря интересным решениям тюнинг нива доставит вам массу удовольствия и выгоды. Если у вас есть фотографии тюнинга ваз – присылайте нам на почту.

В качестве противотуманных фар выбраны отличные фары ваз 2121 производства ОСВАР. Диаметр примерно 160мм. Луч отличный, плоский. Крепление прочное. Корпус герметичный.

Противотуманные фары работают в 3-х режимах

1. Противотуманки не включены 2. При включении дальнего света включаются автоматически. Моргание дальним светом фар вместе с противотуманками нива 2121. При ближнем не включаются.3. Включены постоянно, но только при включенных габаритных огнях (требование правил)

В качестве переключателя можно взять обычный 3-х позиционный переключатель и установить его в нижнюю линейку переключателей на “бороде”. Но я выбрал 3-х позиционный переключатель используемый для переключения наружного освещения и установил его в свободное место с правой стороны бороды на уровне переключателя наружного освещения. Когда я выбирал такой переключатель, то думал, что при таком большом количестве контактов, наверняка найдется один переключающийся контакт. Но оказалось, что такого не оказалось (некоторые группы контактов просто запараллелены. Пришлось вскрыть его и разобраться в устройстве. Для разборки тонкой отверткой отогнуть кромки внешней оболочки и освободить защелки. Разбирать можно не бояться, ничего не улетит. Для обеспечения переключающегося контакта пришлось “выкусить” одну контактную площадку согласно правому рисунку ниже.

Два контакта с наружной стороны соединяются перемычкой. Контакты 1,2 и 3 подключаются согласно верхней схеме. Лампочка подсветки подключается параллельно лампочке освещения выключателя наружного освещения. .

Без переделки можно использовать 3-позиционный переключатель от вентилятора печки Волга ГАЗ 3110, который встает в тоже место, что и я поставил. Одна группа контактов остается свободной. А если не устраивает картинка вентилятора на кнопке, то можно заменить подвижную часть перключателя на другую, от переключателя наружного освещения Нивы, ВАЗ-2109 или Волги. Реле он поставил рядом с релюшками включения освещения и фар. Рядом с ними есть два свободных места крепления.

Можно сделать индикацию работы противотуманных фар. Для этого подходит лампочка задних противотуманных фонарей нива 2131. Но к ней надо подключаться через диодную развязку. Для этого необходимо отрезать от контакта 8 разъема панели приборов 2 оранжево-черных провода. К этому контакту припаять два диода, соединенных вместе катодами. К одному из них подключить вывод 87 дополнительного реле, а ко второму концу припаять отрезанные провода. Если не развязать выводы через диоды, то при моргании дальним светом будут загораться задние противотуманные фонари ваз 2131, что может быть ошибочно воспринято как сигнал торможения.

Дополнительное реле взято обычное, автомобильное, с одним замыкающим контактом и лепестком для крепления. Реле закреплено под левую гайку крепления бачка с тормозной жидкостью и отогнуто немного дальше для того, чтобы не цеплялось за “запаску”. Провода от реле до фар проложены отдельно для каждой фары из-за приличной нагрузки. Желательно использовать провода с внутренней тканевой изоляцией. Это помогает от перетирания и передавливания изоляции проводов. Рекомендую закрыть контакты, подключаемые к фарам, резиновыми колпачками, которыми закрывается контакт “шестерочного” резисторного датчика давления масла. Подходит идеально. Возможно, что этот колпачек используется и в других местах.

А вот как сейчас выглядит на кенгурятнике. Штуковина под бампером сейчас убрана. Там было продолжение пластиковой обшивки, которую я отпилил, т.к. она мешается и обязательно отломилась бы.Замечу, что расстояние от края кузова до противотуманок больше, чем должно быть по правилам.

Требования по установке

Установка или замена старых ПТФ на новые часто выполняется своими руками. Если вы грамотно сумели выбрать устройство, найти подходящий вашему авто артикул ПТФ, тогда правая и левая фара головного света могут пополниться соседом в виде противотуманок.

Обычно их ставят в бампер, хотя для некоторых решетка радиатора выступает более привлекательным вариантом. Тут многое зависит от особенностей вашего автомобиля. Ориентироваться строго на собственный вкус или то, как ПТФ будет смотреться красивее, нельзя.

Законом не запрещено устанавливать дополнительное осветительное оборудование своими руками. Другой вопрос, сможете ли вы сделать крепление, грамотно отрегулировать передние и задние противотуманки. Существуют определенные нормы и правила. Если вы сделаете все строго по ним, тогда никаких претензий к вам не будет.

Но предупреждаю сразу. Несоответствие стандартам может повлечь за собой проблемы во время техосмотра. Вам просто его не одобрят. Также бывали ситуации, когда из-за нарушений правил установки ПТФ водителей лишали прав и не позволяли дальше эксплуатировать автомобиль до исправления ошибок. Это более чем серьезно, потому отнеситесь к вопросу соответствующим образом.

Что же касается правил установки, то здесь ориентируйтесь на такие принципы:

  • высота расположения ПТФ относительно поверхности дорожного полотна составляет минимум 250 миллиметров;
  • крепление должно быть четко симметричным, то есть даже малейшее отклонение считается нарушением;
  • до габаритов расстояние не должно быть более 400 мм;
  • устанавливаемые лампы используются в соответствии с маркировкой на корпусе (нельзя ставить светодиодную лампу, если на самой фаре указана маркировка галогенок, к примеру);
  • противотуманки используются строго в сочетании с габаритами.

Если вы используете универсальные ПТФ, которые маркируются буквой Н, тогда здесь применяют только светодиоды или галогенки. Установив ксенон, вы грубо нарушаете закон. Прямо в рифму.

Установка

На каждый автомобиль ПТФ устанавливаются по-своему согласно руководству по эксплуатации, или же исходя из общих принципов монтажа, если заводом не предусмотрено их наличие. Кстати, покупать бу оптику не стоит. Лучше потратиться на новый комплект.

Многие машины с завода выпускаются из расчета на то, что на них могут быть установлены противотуманки или другая дополнительная оптика. Большинство иномарок имеют на бампере ниши, которые так и называются — для дополнительной оптики.

При этом накладки и рамка под ПТФ могут быть разными, то есть не под каждую штатную нишу подойдет первая попавшаяся противотуманная фара. Можно легко узнать номер, производителя и характеристики ПТФ, которая отлично соответствует конкретно вашего авто.

В современных иномарках все просто. ПТФ уже стоят с завода, в машине есть кнопка их включения, регулировка произведена на специальных стендах инженерами и так далее.

А вот если ПТФ нет на машине, но вы хотите их установить, что я считаю совершенно правильным поступком, тогда монтаж будет осуществляться по следующим этапам:

  • выбор места для размещения ПТФ (только согласно букве закона);
  • установка корпуса на выбранный участок;
  • протяжка проводов;
  • подключение дополнительных предохранителей и реле в монтажном блоке;
  • установка кнопки и переключателя в салон.

При всем желании не могу дать универсальную инструкцию по установке, поскольку на каждой машине есть свои особенности. Даже просто для того, чтобы снять бампер, на одном авто может потребоваться 5 минут, а на другой 5 часов.

Думаю, не стоит лишний раз напоминать, что дешевые противотуманные фары — это плохо и неправильно, а средний ценовой диапазон и выше — это хорошо.

Отзывы многих автовладельцев, а так мое субъективное мнение говорят о том, что наличие противотуманной оптики на автомобиле является полезным и эффективным дополнением. Это существенно сказывается на безопасности движения во время сложных погодных условий.

Ведь с противотуманками вы:

  • вовремя увидите пешеходов, перебегающих дорогу;
  • своевременно отреагируете на препятствие на пути;
  • будете видеть впереди идущие автомобили;
  • будете информировать о своем присутствии машинам впереди и сзади.

Плюс современная оптика обеспечивает не только включение безопасного режима езды в тумане, но и придает автомобилю дополнительный изыск. Есть много отличных моделей ПТФ, которые отлично влияют на внешность машины. Так что вопрос эстетики здесь тоже актуален.

Watch this video on YouTube

Задавайте интересующие вас вопросы, оставляйте комментарии, делитесь собственным опытом покупки и установки противотуманной оптики. И, конечно же, не забывайте подписываться в группу ВК и приглашать своих друзей. Для вас это легко, а нам очень приятно.

Краткая характеристика противотуманных фар у Шевроле Нива

Свет у ксеноновой лампы пронзает даже густой туман за счет интенсивности потока. Лампа большой мощности перегружает электронику и аккумулятор, поэтому не рекомендовано оснащать автомобиль свыше четырех ламп мощностью 55W, особенно устанавливать дешевые китайские ксеноны. Светодиодная лампа имеет не столь мощный поток, но она потребляет незначительную мощность в сравнении с галогенками и ксеноновыми.

Стоимость ксеноновых ламп остается максимальной за счет дополнительного балластного блока управления и максимальной производительности. Шнива с года получила обновление от западного бренда марки Бертоне. Теперь в базовую комплектацию устанавливаются туманки непрямоугольной формы, а круглой. Круглая форма придает большей компактности и индивидуальности. Также последовало изменение и плотности стекла, которому теперь нестрашны мелкая щебень и незначительные преграды.

Обновление от Bertone существенно изменило внешний дизайн Шевроле Нивы, узнать которую можно только по форме кузова и передним главным фарам. Туманки в рестайлинговой Шниве Наличие противотуманок на внедорожнике Нива Шевроле является залогом безопасной езды по бездорожью и не только.

Диодные лампы в противотуманки Шевроле Нива

Нюанс — не перепутайте, как я, кабели местами, они разной длины, который длиннее — должен идти к фаре справа! Далее скидываем с аккумулятора массу зажигание выключено. Снимаем пластиковую накладку-рамку панели приборов вместе с кнопками.

Кнопки отсоединяем от колодок, помечая их последовательность сверху-аварийка, ниже ряд слева направо: Достаем из монтажного набора реле, кнопку включения, оставшиеся провода и долго смотрим на них со всех сторон, сравнивая с электрическими схемами Шнивы и осмысливая, что куда подключается и почему так. От кнопки к реле идет один провод — желтый.

Я его спрятал в гофру и протянул за приборной панелью к монтажному блоку. Все остальные провода на кнопке соединил с соответствующими проводами на соседней кнопке обогрева заднего стекла — черный масса с черным, коричневый угловой габарит к белому, коричневый центральный — к желто-голубому. Заползаем к монтажному блоку. Желтый кабель с уже обжатой клеммой мама просто вставляем в пустой слот в колодке реле.

На два скрученных вместе кабеля, питающих сами фары обжимаем одну клемму папа и соединяем с проводом от колодки реле клемма 86 или 87 — противоположная силовой клемме Провод массы от колодки цепляем на точку слева от блока электропакета рядом с рез. Остался последний провод зеленого цвета, силовой с клеммы 30 реле, который надо подсоединить к постоянному плюсу от аккумулятора.

В том случае если противотуманнки установлены на вашем автомобиле и их нужно заменить и снять для проведения каких либо работа, нужно подготовить стандартный набор инструментов и проделать следующие действия:

  1. Обесточиваем автомобиль, сняв клемму с АКБ
  2. У подкрылка колеса снимаем переднюю часть открутив саморезы
  3. От фары отсоединяем колодку с проводами
  4. От бампера откручиваем винты которые крепят к нему фары
  5. Демонтируем фару
  6. Проделываем все необходимые действия и устанавливаем все их на место в обратной последовательности

Данные световые элементы являются залогом вашей безопасности в условиях плохой видимости.Если по каким либо причинам их нет на вашем автомобиле вы всегда можете их установить самостоятельно.

Туманки по феншую Шевроле Нива

Установка противотуманных фар ПТФ Шевроле Нива установка

Как быстро и правильно поставить туманки на ниву шевроле.

Chevrolet Niva точно иномарка 2 Как установить противотуманные фары. итоги ремонта.

https://youtube.com/watch?v=u0YghhTIrX8

Подключение противотуманных фар. Результат ПТФ Нива Шевроле

Автосвет. Шевроле Нива

ДХО на Ниву Шевроле и ВАЗы

https://youtube.com/watch?v=xReAnqlazDE

Монтажный комплект для подключения ПТФ

Диодные лампы в противотуманки Шевроле Нива

Кнопка + реле + предохранитель для подключения ПТФ и других устройств автомобиля

Как правильно установить противотуманные фары?

Почти к каждому элементу автомобиля существует определённый регламент, или технический стандарт, который просто необходимо безоговорочно соблюдать. В случае с «противотуманками», осветительные приборы такого типа устанавливаются в соответствии с предъявляемыми к ним требованиями. Технические требования, прописанные в правилах дорожного движения, ссылаются на государственный стандарт под номером 8769-75.

Для ясности картины стоит рассмотреть каждое из них подробнее:

  • Ограничение по количеству. Количество строго ограничено, если быть точным их должно быть не более двух.
  • Место расположения. «Противотуманки» должны располагаться не далее сорока сантиметров от боковой кромки автомобиля и не ниже двадцати пяти сантиметров от дорожного полотна.
  • При этом фактически световые отверстия противотуманных фар должны находиться ниже по уровню, чем фары ближнего света.
  • Углы видимости «противотуманок» не должны перекрываться элементами автомобиля, в частности вертикали, этот угол должен составлять около десяти градусов, а по горизонтали от десяти до сорока пяти градусов.
  • Включение таких световых приборов должно осуществляться с габаритами или ближним светом.

Примечательно, что большинство современных автомобилей либо уже оснащены данной опцией, либо производитель позаботился о месте установки заранее а, следовательно, высчитывать вышеуказанные параметры большинству автолюбителей не придётся.

Нива шевроле как правильно подключить противотуманные фары

Как установить туманки на Ниву Шевроле Итак, если необходим рестайлинг или доукомплектация автомобиля Нива Шевроле, а именно установка ПТФ, то здесь все очень .

Схема включения проста и примитивна, с которой справится даже новичок.

По нумерации контактов на схеме можно провести ремонт при неисправностях туманок. Теперь в базовую комплектацию устанавливаются туманки непрямоугольной формы, а круглой.

В блок предохранителей не полез только потому, что было влом его разбирать.

Повесил дополнительный штекер реле из набора, для него там как раз место. Дальше все по схеме, если кому интересно. Штекер1 Ш1 блока бредохранителей имеет 8 контактов.

Кроме такого полезного атрибута как постоянный полный привод призванного помочь при отсутствии дорожного покрытия, Chevrolet Niva оборудована «противотуманками», которые позволят ориентироваться и обозначить себя на дороге в условиях недостаточной видимости, а это уже вопросы собственной безопасности.

Краткая характеристика противотуманных фар у Шевроле Нива Конструкция » противотуманок » основана на линзовой оптики, что благоприятно отражается на их прямой функции — освещении дороги в тумане.

Пучок света распределяется равномернее в сравнении с безлинзовыми аналогами. Защитное стекло, прикрывающее линзы, устойчиво к запотеванию при перепаде температур и способно надежно защитить их от механических воздействий.

В стандартной комплектации туманки установлена галогенная лампа накаливания мощностью 35W. Но такая лампа не может давать сильный световой поток по природе слабой мощности, поэтому многие водители стремятся установить в ПТФ другие виды ламп, такие, как ксеноновые или светодиодные.

Свет у ксеноновой лампы пронзает даже густой туман за счет интенсивности потока. Лампа большой мощности перегружает электронику и аккумулятор, поэтому не рекомендовано оснащать автомобиль свыше четырех ламп мощностью 55W, особенно устанавливать дешевые китайские ксеноны. Светодиодная лампа имеет не столь мощный поток, но она потребляет незначительную мощность в сравнении с галогенками и ксеноновыми.

Стоимость ксеноновых ламп остается максимальной за счет дополнительного балластного блока управления и максимальной производительности. Шнива с года получила обновление от западного бренда марки Бертоне. Теперь в базовую комплектацию устанавливаются туманки непрямоугольной формы, а круглой. Круглая форма придает большей компактности и индивидуальности. Также последовало изменение и плотности стекла, которому теперь нестрашны мелкая щебень и незначительные преграды.

Обновление от Bertone существенно изменило внешний дизайн Шевроле Нивы, узнать которую можно только по форме кузова и передним главным фарам. Туманки в рестайлинговой Шниве Наличие противотуманок на внедорожнике Нива Шевроле является залогом безопасной езды по бездорожью и не только.

Нюанс — не перепутайте, как я, кабели местами, они разной длины, который длиннее — должен идти к фаре справа! Далее скидываем с аккумулятора массу зажигание выключено. Снимаем пластиковую накладку-рамку панели приборов вместе с кнопками.

Я его спрятал в гофру и протянул за приборной панелью к монтажному блоку. Все остальные провода на кнопке соединил с соответствующими проводами на соседней кнопке обогрева заднего стекла — черный масса с черным, коричневый угловой габарит к белому, коричневый центральный — к желто-голубому. Заползаем к монтажному блоку. Желтый кабель с уже обжатой клеммой мама просто вставляем в пустой слот в колодке реле.

На два скрученных вместе кабеля, питающих сами фары обжимаем одну клемму папа и соединяем с проводом от колодки реле клемма 86 или 87 — противоположная силовой клемме Провод массы от колодки цепляем на точку слева от блока электропакета рядом с рез. Остался последний провод зеленого цвета, силовой с клеммы 30 реле, который надо подсоединить к постоянному плюсу от аккумулятора.

Краткая характеристика противотуманных фар у Шевроле Нива

Горят не все диоды по 3 кристалла. Два по одному, около 5ти по два, остальные по три.

Задумка друга, он дал размеры, остальное делал уже я. Может завтра начну травить плату под свою основную задумку — ПТФ.

Если какие-то дорожки плохо перевелись можно подкрасить их любым перманентным маркером. Шаманскими обрядами я сделал-таки плату.

Кроме того противотуманные фары от Шевроле Нива подходят к другим моделям АвтоВАЗа, например, к Лада Приора и наоборот, что можно использовать при их заказе, если это потребуется. Замена лампы в ПТФ своими руками Рано или поздно потребуется выполнение данной процедуры и обладателю Chevrolet Niva было бы полезно узнать или освежить в памяти этапы и особенности этого процесса.

Прежде всего, необходимо удалить грязезащитный щиток, который располагается в нижней части переднего бампера. Это освободит доступ и позволит провести дальнейшие мероприятия.

Далее необходимо отжать фиксаторы разъема проводов ПТФ.

Установка

Если вы решили установить на свой автомобиль то специально для этих целей в нем предусмотрена специальная подготовка в виде готовой проводки, специального места под них, а также место для реле. Когда все необходимое для установки у вас подготовлено можно производить установку:

  1. Первым делом отсоединяем клеммы от АКБ, затем нужно получить доступ к кнопке, сняв для этого приборную панель
  2. Под приборной панелью нужно найти свободную фишку
  3. В БУ в свободную колодку устанавливаем релюшку
  4. К бамперу выводится проводка
  5. Используя специальные крепления производится установка дополнительных фар
  6. Подсоединяем и проверяем работоспособность противотуманнок
