Электросхемы

Генератор

  1. аккумуляторная батарея;
  2. генератор;
  3. контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов;
  4. монтажный блок;
  5. выключатель зажигания

Освещение и световая сигнализация

  1. блок-фары;
  2. монтажный блок;
  3. переключатель света фар;
  4. выключатель зажигания;
  5. выключатель наружного освещения
  6. контрольная лампа дальнего света фар в комбинации приборов;
  • К4 – реле включения ближнего света фар;
  • К5 – реле включения дальнего света фар;
  • А – к источникам питания

Схема включения наружного освещения

  1. лампы габаритного света в блок-фарах;
  2. лампа подкапотная;
  3. выключатель подкапотной лампы;
  4. монтажный блок;
  5. выключатель зажигания;
  6. переключатель наружного освещения;
  7. лампы габаритного света в задних фонарях;
  8. лампы стоп-сигнала в задних фонарях;
  9. дополнительный сигнал торможения;
  10. фонари освещения номерного знака;
  11. контрольная лампа включения наружного света в комбинации приборов;
  12. выключатель стоп-сигнала
  • К1 – реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле);
  • А – к источникам питания;
  • В – к лампам освещения приборов

Схема включения указателей поворота

  1. лампы указателей поворота в блок-фарах;
  2. выключатель зажигания;
  3. переключатель указателей поворота;
  4. боковые указатели поворота;
  5. лампы указателей поворота в задних фонарях;
  6. выключатель аварийной сигнализации;
  7. комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации;
  8. монтажный блок;
  • К3 – реле-прерыватель указателей поворота и аварийной сигнализации;
  • А – к источникам питания

Схема включения корректоров света фар

  1. моторедуктор корректора света фары;
  2. монтажный блок;
  3. переключатель света фар;
  4. выключатель зажигания;
  5. переключатель наружного освещения;
  6. регулятор коррекции света фар;

Распиновка контактов монтажного блока предохранителей Нива Шевроле

Авто поставляется на рынок с несколькими разновидностями монтажных блоков. Точная разновидность устройства зависит от комплектации транспорта и его года выпуска. Дальнейшее описание приведено на примере Bosch M,1,5,4:

  • 1 – система зажигания цилиндров;
  • 2 – пустой;
  • 3 – контакт присоединения топливного насоса;
  • 4 – шаговый двигатель;
  • 5 – свободен;
  • 6 – присоединение главного предохранителя охлаждения силовой установки;
  • 7 – входящий импульс от МРВ;
  • 8 – пуст;
  • 9 – штатный спидометр;
  • 10 – не занят;
  • 11 – датчик детонации;
  • 12 – подача напряжения для сенсоров;
  • 13 – L-line ;
  • 14 – масса на кузов от форсунок;
  • 15 – управление приводами форсунок для 1-4 цилиндра;
  • 16/17 – не используются;
  • 18 – питание устройств от 12 вольт;
  • 19 – общий кабель массы электроприборов;
  • 20 – подача зажигания на 2 и 3 цилиндры;
  • 21 – клемма шагового мотора;
  • 22 – лампа проверки двигателя;
  • 23 – пуст;
  • 24 – масса шагового мотора;
  • 25 – выход реле системы кондиционирования воздуха;
  • 26/29 – шаговая силовая установка;
  • 27 – напряжение на клемму №15 замка зажигания;
  • 28 – пуст;
  • 30 – масса сенсоров управления мотором;
  • 31/32 – не применяются;
  • 33 – контроль настроек драйверов форсунок цилиндров №2/3;
  • 34-36 – пусты;
  • 37 – устройство запитки главного реле;
  • 38-40 – не задействованы;
  • 41 – подача запроса модуля кондиционирования воздуха внутри салона;
  • 42 – пустой;
  • 43 – контрольный сигнал тахометра;
  • 44 – подача сигнала от потенциометра;
  • 45 – ДТОЖ;
  • 46 – контроль главного реле;
  • 47 – устройство подтверждения допуска к программированию ЭБУ;
  • 48 – низкий уровень импульса от ДПКВ;
  • 49 – противоположное значение;
  • 50-52 – пустые;
  • 53 – получение импульса от ДПДЗ;
  • 54 – детальрасхода топлива;
  • 55 – K-line .

Составляющие электропроводки

Стандартная схема проводки Нива Шевроле разбита на несколько участков для лучшей ремонтопригодности и простоты обслуживания.

  • Передняя часть – комплект кабелей соединяет все оборудование, расположенное в подкапотном пространстве авто.
  • Салонная часть – узел дополнительно разбит на независимые зоны, что позволяет запитывать разные группы оборудования без риска повредить или перегрузить основные элементы.
  • Отсек приборной панели – пучок кабелей объединяет магистрали от всех датчиков, сенсоров и индикаторов.
  • Кормовой узел – пучок отвечает за напряжение и контроль оборудованием, расположенным в кормовой стороне автомобиля.

Варианты тюнинга

Выбор вариантов для тюнинга не особо большой:

  1. Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы. Также можно установить цифровой вариант приборки — это будет более, чем оригинально.
  2. Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных. Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации.
  3. Еще один способ тюнинга — установить оригинальные приборные шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями.

https://www.youtube.com/watch?v=lOrs5QhybBQ

1. Приборка с диодной подсветкой

2. Цифровой контрольный щиток

3. Приборка с т.н. колодцами

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Подробное расположение с описанием есть на фото ниже.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Номер Описание цепей
F1 Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4 Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5 Основное защитное реле стеклоподъемников
F6 Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7 Реле подключения клаксона.
F8 Подогрев стекла кормовой части и зеркал заднего вида.
F9 Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10 Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14 Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15 Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16 Прерыватели аварийки и реле поворотов
F17 Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18 Силовой вентилятор системы отопления
F19 Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20 Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

  • №2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
  • №3 – предохранительная вставка бензонасоса, расположенного в баке;
  • №4 – элемент отвечает за питание цепи контроллера автомобиля;
  • №9 – предохранитель правого вентилятора радиатора;
  • №10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схеме Расшифровка обслуживаемой цепи и оборудования
К1 Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2 Система очистки лобового окна, реле питает электромотор.
К3 Прерыватель указателей поворотников в рабочем положении
К4 Модуль блока фар – включение ближнего света
К5 Защитный переключатель включения и питания дальнего света головной оптики
К6 Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7 В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8 Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

  • К1/2 – штатные противотуманки (при наличии);
  • К3 – включение системы подогрева сидений;
  • К4 – защита клаксона;
  • К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

  • К1 – дополнительное реле;
  • К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
  • К7 – питание цепи топливного насоса;
  • К8 – главное реле автомобиля.

Потребители.

Все потребители  соединяются параллельно друг другу и для удобства объединены в отдельные блоки. Для каждого блока предусматривается свой предохранитель. Такая схема повышает степень безопасности, а также упрощает обслуживание.

Блок предохранителей Шевроле Нива представляет собой отдельно смонтированный узел, расположенный в салоне. Практически все цепи, кроме цепи зарядки и пуска двигателя, имеют защиту в виде плавких предохранителей.

Стартер шевроле нива обеспечивает первоначальный пуск двигателя путем зацепления проводной шестерни с маховиком. Принципиально он работает, как двигатель постоянного тока, в котором роль ротора играет обмотка, а статора – постоянные магниты. Такой двигатель способен развивать мощность до 1,5 кВт при силе тока в 80 А. Но это лишь номинальные показатели.

Роль ключа для некоторых цепей играет замок зажигания. В данном случае он является многофункциональным, так как совмещает в себе запирающее устройство, ключ стартера, блокировку повторного его включения. Ключ зажигания замыкает практически все цепи. Остается запитанной цепь, обеспечивающая внутреннее освещение, центральный замок, стоп-сигналы, подкапотный фонарь. Иммобилайзер шевроле нива активируется с помощью индуктивной связи транспондера ключа с блоком противоугонной системы.

Блок-фары, противотуманные фары и задние фонари образуют наружное освещение автомобиля. В фаре встроены лампочки ближнего и дальнего света. Раздельная оптика позволяет более эффективно управлять пучками света, обеспечивая повышенную эффективность освещения. В корпусе фары монтируются и габаритные огни. ПТФ в стандартную комплектацию не входят и являются дополнительной опцией.

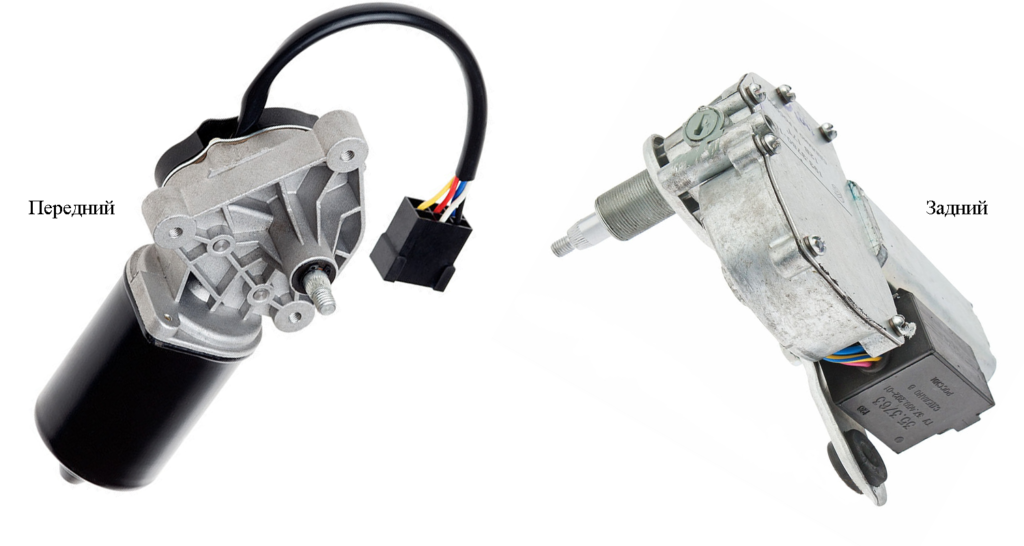

Передние стеклоочистители работают в трех режимах: прерывистом, нормальном и ускоренном. Моторчики переднего и заднего очистителей стекол имеют защиту в виде термобиметаллических предохранителей.

Переключение режимов работы осуществляется управляющими рычагами на рулевой колонке автомобиля. Совместно со щетками работает система омывателя стекол. В бачки жидкости стеклоомывателя встроены моторчики переднего и заднего омывателей. Бачок для переднего стекла располагается в подкапотном пространстве, а для заднего – в двери багажника.

Приводит стеклоподъемники в движение моторедуктор реверсного типа. Он работает от импульсного сигнала и имеет обратную связь. Моторедуктор отключается, когда стекло достигает одного из крайних положений.

Контроль за работой функционально важных систем берет на себя приборная панель Шевроле Нива.

Она объединяет спидометр, тахометр, термометр, указатель уровня топлива. Помимо этого имеется жидкокристаллический дисплей, на который выводится информация бортового компьютера о температуре окружающего воздуха, текущего времени. Критические значения некоторых параметров дублируются сигнальными лампами. Из обслуживания панели предусматривается только замена ламп. Остальные работы не являются регламентированными, а устройство меняется целиком.

Профилактика

Для предупреждения поломок, производитель рекомендует придерживаться нескольких советов.

  • Один раз в год обрабатывать все клеммы и разъемы специальным маслом – это предупредит образование окислов.
  • Периодически проверять плотность креплений контактных разъемов. При расшатывании соединений возможно образование коротких замыканий или снижения проводимости цепи, что будет воспринято ЭБУ как отказ механизма.
  • Проверять степень изношенности силовых кабелей и магистралей. При активной эксплуатации автомобиля, оплетки, изготовленные из гибкого полимера, могут износиться и растрескаться. Это обстоятельство может спровоцировать короткие замыкания и механическое осыпание изоляторов. Следовательно, лучше предупредить поломку, чем ее устранять.

Модернизация отопительного приспособления в автомобиле Chevrolet Niva

Прежде чем отопитель будет усовершенствован, необходимо разобраться в принципе функционирования заслонок. Затем следует произвести полный демонтаж декоративных щитков, расположенных по левой стороне печки Chevrolet Niva. Следующим шагом станет снятие регулятора, отвечающего за положение заслонок. Оптимизируя свой автомобиль, необходимо разбираться в конструкции отопительного приспособления, что позволит без лишних задержек произвести демонтаж «ненужного» оборудования. Автомобилист должен убрать нижнюю часть регулятора, посредством которой приводится в движение фронтальная заслонка.

Во время демонтажа всех пластиковых элементов не стоит пытаться резко снимать детали, так как практически все составляющие разбираемого прибора элементы сделаны из хрупкого пластика, ломающегося даже при более-менее значительном воздействии. Если всё-таки из-за спешки или неаккуратности владельца движимого имущества снимаемая нижняя часть приспособления получит трещину — её можно будет скрыть посредством паяльника.

Доработка печки Шевроле Нива своими руками предусматривает необходимость закрепить нижнюю заслонку таким образом, чтобы она наглухо была закрыта в верхнем положении. Конечно, такая модернизация полностью исключает возможность автомобилиста воспользоваться положением «фронт», однако, даёт множество других более существенных преимуществ.

После того как «фронт» печки будет в закрытом положении, нужно будет продумать траекторию движения элемента, регулирующего одновременную подачу тепла на стекло и ноги. Стоит отметить, что умелые мастера, модернизируя свой Шевроле Нива, используют все подручные средства, в частности, для оптимизации печки пригодится обыкновенная дисконтная карточка. Посредством которой чертится линия разреза, затем элемент клеится цианкрилатом и обтачивается по размеру напильником.

Доработка отопителя Шевроле Нива должна быть окончена после того, как вырезанная своими руками деталь будет приклеена посредством суперклея.

Схема проводов Шевроле Нива, часть ЭСУД

  • 1 – пины свечей зажигания;
  • 2 – контактная группа драйверов форсунок;
  • 3 – блок зажигания;
  • 4 – контроллер управления;
  • 5 – главное защитное реле ДВС;
  • 6 – площадка расположения плавких вставок;
  • 7 – предохранитель главного реле;
  • 8/9 – защитные схемы правого и левого головных вентиляторов радиатора охлаждения;
  • 10 – защитный элемент управляющего предохранителя главного топливного насоса;
  • 11 – предохранитель цепи контроллера;
  • 12 – вторичный защитный элемент вентилятора главного радиатора с правой стороны;
  • 13 – вспомогательный предохранитель вышеуказанной цепи;
  • 14 – плавкая вставка цепи контроля топливного насоса;
  • 15 – вентилятор главного радиатора, расположенного с левой стороны;
  • 16 – стандартный датчик концентрации кислорода во впускном коллекторе;
  • 17 – стоковый выход измерителя канала детонации;
  • 18 – вывод ДПКВ;
  • 19 – контроль клапаном продувки адсорбера;
  • 20 – выход группы ДМРВ;
  • 21 – привод регулятора холостого хода;
  • 22/23 – задействование мотора левого/правого вентилятора основной системы охлаждения мотора;
  • 24 – вспомогательный резистор;
  • 25 – контроль прибора ДПДЗ;
  • 26 – выход от сенсора температуры антифриза;
  • 27 – указатель состояния вышеописанного датчика;
  • 28 – штатный модуль измерения давления смазки в картерном отсеке силовой установки;
  • А/В – клеммные колодки аккумуляторной батареи;
  • С – вход «мамы» подключения к приборной панели;
  • G 1/ G 2 – заземляющие выходы участка проводки.

Распространенные неисправности

Если с описанием все понятно, то поговорим о поломках. Неисправностей электрической схемы может быть множество. Но все они делятся на несколько групп. Если, к примеру, вы сомневаетесь в работоспособности свечей зажигания, а сами СЗ, как выяснилось в результате проверки, работоспособны, то нужно проверить высоковольтные провода. Поломки в работе того или иного оборудования могут быть обусловлены выходом из строя самого устройства, неправильно работой АКБ или генератора.

Начнем с аккумулятора, его типичные неисправности:

  • возникновение замыкания между электродами конструкции;
  • пластины конструкции были повреждены;
  • на корпусе батареи образовались трещины;
  • клеммы АКБ закислились (автор видео — Борис Анисимов).

Все это может привести к разряду аккумулятора. Что касается причин, то если свой ресурс АКБ еще не отработала, то вероятнее всего, они заключаются в нарушении правил использования, а также производственных дефектах.

Для правильного использования батареи необходимо учесть несколько правил:

  • система электропроводки должна функционировать только с рабочим генераторным узлом, в противном случае АКБ будет перезаряжена или разряжена;
  • разрушению и закислению контактов способствует плохой контакт на клемме конструкции;
  • глубокий разряд устройства может быть обусловлен частыми пусками силового агрегата или попыткой его завести длительной работой стартера;
  • кроме того, ресурс эксплуатации прибора может быть снижен из-за его плохой фиксации в подкапотном пространстве.

В среднем ресурс эксплуатации АКБ составляет около 3-4 лет. Но срок службы может быть снижен в результате интенсивного использования, а также использования АКБ в жестких условиях. В любом случае, последствие у всех поломок только одно — АКБ не сможет прокручивать стартерный механизм и обеспечить электрооборудование транспортного средства током. Если АКБ работает нормально, то, возможно, причина проблемы заключается в генераторном узле.

Поскольку сама по себе его конструкция более сложная, поломок у генератора также больше:

  • поломка токосъемных щеток;
  • выход из строя реле регулятора;
  • поломка диодного моста;
  • выход из строя токосъемных колец (их износ);
  • поломка подшипникового элемента;
  • проблемы в работе шкива, обусловленные повреждением его зубьев или износом;
  • в статорной обмотке произошло замыкание;
  • могут быть повреждены кабели зарядной цепи (автор видео — Шеви Нива ремонт).

Если причиной проблемы является подшипник, то генератор в целом будет работать значительно громче. Что касается других поломок, то их можно проверить по низкому уровню напряжения. На контрольном щитке начнет гореть соответствующий индикатор.

Ремонт устройства может быть произведен своими руками, поскольку конструкция почти во всех генераторах одинаковая, процедура ремонта в целом универсальна. В этой статье она описана на примере автомобиля ВАЗ 2114. Если вы ни разу не сталкивались с такой задачей, то лучше обратитесь за помощью к квалифицированному электрику.

Соединение АКБ и стартера

В каждом автомобиля существует своя схема установки стартера. Может быть несколько вариантов доступа:

  • справа;
  • слева;
  • со стороны радиатора;
  • со стороны салона.

Часто приходится использовать подъемник или смотровую яму, чтобы добраться до этого компонента. Механизм нужен для обеспечения зацепления между шестерней и маховиком. Поэтому в области крепления кожуха сцепления устройство расположено чаще всего. Электронный вариант не исключение.

Для подключения используется всего один разъем, к которому добавляют специальную клемму. Стартер начинает работать каждый раз, как только владелец поворачивает ключ.

Лучше всего пользоваться мультиметром, чтобы обнаружить поломки в одной из таких частей автомобиля. Но определить неисправности легко и с помощью других несложных манипуляций.

В большинстве случаев ремонт стартера возможен, даже если из строя вышла такая важная часть, как обмотки. Электрооборудование авто в большинстве сулчаев подлежит полному восстановлению.

Функционал штатной мультимедийной системы

Если вкратце, то можно выделить основные функции, которые выполняет мультимедийная система:

  • Мультимедиа;
  • Навигационная система;
  • Bluetooth + E-Link соединение с телефоном;
  • Вывод изображения на дисплей при движении задним ходом + обнаружение препятствий.

Вполне себе современная мультимедиа с исчерпывающим, на наш взгляд, перечнем того, что должна уметь делать ММС. Ну, наверное, остается только добавить вывод показаний датчиков на дисплей. Но это уже другая история. Здесь мы не будем останавливаться и разбирать, что и как там работает, а ограничимся лишь общим перечислением, и постараемся уделить больше внимания процессу установки.

Кстати, скорее всего, у вас есть еще один вопрос — а на какие автомобили можно поставить? Так вот, позиция завода, отраженная в ТИ по установке, следующая:

От себя можем добавить, что, на первый взгляд, данный девайс можно приспособить на любой Шевик. По крайне мере, посидев и, пораздумав над способами подключения и составляющими, мы не нашли ничего такого, что помешало бы использовать ее на более ранних моделях: разъемы питания от обычной магнитолы, все остальное в комплекте, панель в месте установки особо и не менялась. Единственная морока, которая, мы считаем, может возникнуть — это установка камеры заднего вида. В случае если на вашем автомобиле нет жгутов под датчики парковки и камеру, а вам хотелось бы иметь возможность использовать эту функцию, придется повозиться.

Немного про электрооборудование ВАЗ-2123

Сложная, на первый взгляд, но простая для понимающего человека карта, которая помогает найти неисправность. Для начала нужно определить узел, в котором возникла поломка, а потом уже по спасительной схеме отыскать все связанные с ним элементы и их расположение.

Электрооборудование Шевроле Нивы выполнено по однопроводной схеме: отрицательные выводы из источников и потребляющих механизмов соединены с кузовом и самим агрегатом, выполняющим роль второго провода. Номинальное напряжение постоянного тока в 12 В – бортовая сеть. Во время «сна» движка вся электроника работает за счет аккумуляторной батареи, а после запуска поток переключается на генератор переменного тока, в котором встроены регулятор и выпрямитель напряжения.

Большая часть электроцепей, в целях безопасности, защищена предохранителями. Исключениями являются цепи:

  • заряда аккумулятора;
  • пуска движка;
  • генератора.

Автоматическими биметаллическими предохранителями дополнительно защищены:

  • электродвигатели;
  • мотор редукторов очистителей ветрового стекла, а также стекла задней двери.

Энергия больше всего потребляется:

  • фарами;
  • кондиционером;
  • электробензонасосом;
  • электродвигателями некоторых устройств и т. п.

Большинство «защитников» расположены скомпоновано. Монтажный блок предохранителей находится в салоне, под панелью приборов, с левой стороны от рулевой колонки. В таблице, прилагающейся к схеме, указаны номинальный ток предохранителей и цепи, которые они защищают от перегруза. Блок предохранителей системы управления силовым агрегатом и реле прикреплен к кронштейну контроллера.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

9*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
