Подсветка панели приборов: как сделать своими руками

Как изменить цвет подсветки комбинации приборов

1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой — синие.

2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.

Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант — использовать светодиоды для стрелок нужного цвета.

Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:

3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.

Преимущества светодиодной подсветки

Современный автомобильный рынок предлагает пользователям огромное количество различных видов источников освещения, которые могут использоваться для тюнинга авто. Необходимо учитывать, что далеко не каждый автомобиль нуждается в этом, поскольку большинство производителей сегодня еще при производстве комплектуют машины диодной подсветкой.

Фотогалерея «Разные приборные панели»

Тем не менее, во многих автомобилях подсветка спидометра и других элементов приборки не такая эффективная, как хотелось бы, поэтому автовладельцы решают ее менять. В частности, это особенно актуально для более старых транспортных средств, выпущенных тогда, когда диодная подсветка не была так распространена.

Почему многие автолюбители выбирают именно светодиоды:

1. Из-за небольших размеров самих источников освещения. Это дает возможность вмонтировать лампочку в любом месте контрольного щитка.
2. Простота перепайки диодных компонент между собой для их дальнейшего соединения. Но нужно учитывать, что если вы имеете дело именно с диодной лентой, то для выполнения данной задачи следует руководствоваться некоторыми правилами.
3. Возможность добиться полноценного освещения даже с использованием ограниченного числа диодных элементов.
4. Одно из основных преимуществ — автовладелец может организовать как обычную белую, так и цветную подсветку. Можно использовать желтые, красные, зеленые, синие источники освещения. Кроме того, если один из компонентов выйдет из строя, его без проблем можно будет заменить при необходимости.
5. Диодные лампы потребляют значительно меньше электроэнергии. Это особенно актуально для машин с противоугонными системами, которые функционируют от аккумуляторной батареи (автор видео — канал MrMacyuk).

Пленка вместо светодиодов

Чем прозрачней пленка, тем ярче будет подсветка приборов, в зависимости от цвета пленки будет и подсветка приборов. Принцип построен таким образом, что свет от стандартной подсветки проходит через пленку, тем самым меняя цвет и подсвечивая приборы.

Здесь как говорят, расцветка будет ограничена вашей фантазией, можно сделать цифры одного цвета, стрелки другого, а линии третьего. Некоторые любители, подчищают наждачной бумагой, нулёвкой, основание приборов с обратной стороны (со стороны подсветки), чтоб ярче казались цифры и показатели. Пленку можно использовать как специальную, так же продается в автомагазинах, так и найти самостоятельно с подручных материалов. Большим плюсом можно считать то, что никаких изменений в электронику не будет внесено, а значит и никакого замыкания не может быть.

Клеим наклейку на приборную панель

Кроме выше наведенных способов относительно изменения цвета подсветки, можно сменить и внешний вид, то есть изображение приборов, как их будет видеть водитель.

Для этого чаще всего используют специальные наклейки. Для этого стоит разобрать панель приборов и добраться до подложки приборов, на которую нанесены значения и цифры.

Стоит помнить, что наклейки продаются под каждую модель, марку и год выпуска автомобиля отдельно. С примера случаев, может быть один и тот же автомобиль, марка и модель, даже год выпуска, а панель приборов разная. В одном будет тахометр, в другом его нет. Поэтому наклейки стоит подбирать очень внимательно.

Прежде чем клеить, примерьте поверхностно на заводскую панель, подходит ли по крепежам, нечего ли не мешает для ровной наклейки. Если же старое покрытие можно снять, то лучше это сделать, новая наклейка будет выглядеть намного симпатичней. Теперь же, когда все подошло поверхность, на которую будете клеить стоит протереть обезжиривателем. Приклейте одну сторону, и прижимая наклейку медленно оттягивайте защитный слой. Разгладить стоит так, чтоб не было воздуха под наклейкой, иначе от температуры через несколько месяцев она отстанет от поверхности.

После пройденных процедур можете собрать все обратно и навесным монтажом посмотреть насколько качественно улучшилась панель приборов. Далее собираем все в обратном порядке, установив панель на положенное место.

Инструкция по замене подсветки

Итак, если вы решили изменить цвет освещения контрольного щитка, то в первую очередь нужно пойти в магазин и купить диоды либо светодиодную ленту.

осуществляется следующим образом:

1. В первую очередь отключите клеммы от АКБ.
2. Сядьте за руль авто, отодвиньте кресло назад, если есть возможность — опустите руль.
3. Следующим этапом будет снятие самой приборки. Процесс демонтажа будет индивидуальным для каждого авто, поэтому на данном этапе мы рекомендуем воспользоваться сервисной книжкой по настройке и эксплуатации вашего автомобиля. В ней должны быть детально описаны все нюансы этого процесса. Но в целом данная процедура обычно не вызывает сложностей у автолюбителей — необходимо просто открутить болты или отсоединить фиксаторы, после чего отсоединить все подключенные к устройству провода.
4. Затем производится отсоединение или отклеивание стекла. Если оно зафиксировано на клей, то для отклеивания может потребоваться фен, горячи воздухом следует обработать приборку по периметру.
5. Когда стекло будет отсоединено, можно проверить работоспособность уже имеющихся источников освещения при помощи тестера. Разумеется, это необходимо, если вы просто меняете перегоревшие лампочки, а не все на светодиоды. Теперь меняем саму лампу — для этого в первую очередь демонтируется цоколь — его можно открутить руками либо пассатижами, против часовой стрелки. Аналогичным образом данная процедура повторяется со всеми остальными источниками освещения.
6. Если сами лампочки припаяны к приборке, то для их снятия вам потребуется паяльник. По очередь отпаяйте все источники освещения. При этом вам необходимо быть наиболее аккуратным, поскольку при изменении подсветки и замене ламп можно случайно повредить дорожки на щитке.
7. Когда все источники света будут отпаяны, производится процедура установки новых диодов. Теперь вам нужно просто запаять их в посадочные места и проверить их работоспособность.

Цена вопроса

Стоимость диодных лампочек на сегодняшний день в среднем составляет от 20 до 150 рублей за штуку, в зависимости от вида и производителя. Что касается ленты, то ее средняя цена составляет около 100-200 рублей за один метр.

 Загрузка …

Видео «Наглядная инструкция по замене лампочек в приборной панели»

Как выглядит процедура замены источников освещения в автомобильной панели приборов — подробная инструкция описана на примере автомобилей ВАЗ (автор ролика — канал Sergey Avtocar 2nd CH).

Давно не писал сюда ничего. Банальщину (типа замена заднего ступичного подшипника) писать неохота, надо какой-нибудь более-менее ценный контент.

После замены приборки на VDO, я заметил, что VDO какая-то «слепая», подсветки почти не видно днем, ночью на яркости 70-100% максимума – все норм, за исключением центрального китайского дисплея, который ярко светится, аки красный фонарь в ночи и мешает.

Еще днем практически не видно зеленой иконки включенного ближнего света. Светодиоды, они не вечные, тоже стареют со временем, причем – неравномерно, красные – меньше всего, затем садятся зеленые, белые мрут больше всего. Вот пример «полуперепаяной» платы, где очень виден контраст между новыми и старыми белыми светодиодами (справа — новые, слева — старые):

До перепайки приборки желательно подключить к ней VAG Eeprom Programmer, сделать бекап дампа и включить постоянную подсветку шкал, см. ссылки снизу статьи. Это позволит проверять светодиоды в процессе перепайки без лютых манипуляций с приборокой — достаточно подать питание на неё. В приборке – светодиоды типоразмера 3528, с ходу продается их не так уж и много, начал рыскать по местным магазам в поисках… Нашел продукцию китайской конторы NationStar, довольно дешевые, при этом подходят по макс. току – 25мА и один кристалл на корпус. На корпусе светодиода есть срез, который обозначает катод. Припаивать новые нужно так же, как и старые были припаяны, «срезом» в ту же сторону.

Как организуется подсветка стрелок

Очень часто в автомобиле нужна именно подсветка стрелок приборной панели.

Подсветка стрелки прибора

В ситуации, когда необходимо установить диодное освещение стрелок на приборной панели необходимо проделать следующие манипуляции:

• проводим зачистку краски стрелки с трех сторон. Зачистка краски проводится снизу стрелки и по ее бокам;
• после этого зачищенные поверхности следует закрасить канцелярским белым штрихом или белым лаком для ногтей. Также можно использовать и обычную белую краску, но с ней будет немного больше возни;

Закрашенные стрелки спидометра

• после этого берем три светодиода. Их нужно спаять между собой последовательно;
• спаянные светодиоды следует поместить в приборную панель. В ней предварительно нужно просверлить отверстия для установки диодов и маскировки проводов.

После этого они подключаются к источнику питания и ваша стрелка светиться тем оттенком, какого цвета были выбраны светодиоды. Некоторые умельцы делают подсветку стрелки таким образом, чтобы она могла изменять цвет в зависимости от изменения показаний спидометра. для организации такой подсветки нужно использовать диоды трех разных цветов:

Эти цвета являются стандартными. Помните, что для каждой стрелки нужно использовать по три диода в той последовательности, в который вы хотите получить свечение. Таким образом световой поток будет достаточным для качественного освещения метрической части прибора.

Готовая подсветка стрелки

Обычно для минимальных показателей используют зеленый цвет, а для максимальных – красный. Диоды следует размещать под каждой стрелкой по кругу ее движения.

Почему светодиодная подсветка предпочтительнее

На данный момент на рынке осветительных приборов существуют самые различные изделия, которые можно применять для освещения любой марки автомобиля.

Производственная подсветка приборной доски

Но в большинстве транспортных средств такое дополнительное освещение отсутствует или является неполноценным. Особенно это ситуация актуальна для старых моделей, которые были изготовлены в те времена, когда о светодиодной подсветке еще не слышали. Выбирая светодиодный тип освещения, автовладельцы руководствуются следующими положительными моментами такой подсветки:

• диоды такого плана имеют небольшие габариты, что позволяет их установить в любом месте приборной доски. При этом они легко массируются;
• простая перепайка светодиодов для различного их соединения между собой. Причем, если совершается перепайка светодиодной ленты, то данная процедура проводится по определенным правилам, которые характерны и для работы с отдельными диодами;
• даже небольшое количество диодов, установленных на панели, могут создать полноценный тип освещения, достаточное для комфортного вождения автомобиля;

Лада Калина Универсал › Бортжурнал › Грамотные светодиоды в приборную панель ч.1

Доброго времени суток драйвовцам и калиноводам в частности! В прошлых постах я упоминал про приятно-голубую подсветку ставшую результатом установки белых светодиодов. Так же я упомянул про косяк этих светиков ввиду некорректности сопротивления в цепи светодиода. Сегодня я решился раз и, надеюсь, навсегда забыть про моргающие и потухающие светодиоды. Итак приступим.

Первым делом отправился в магазин автомода на ул.Строителей и приобрел 10 (с запасом) белых светодиодов по 15р/шт. Светодиоды были взяты самые дешевые. Т.к. я не верю во все рассуждения по поводу качества тех или иных производителей. Технология производства этих светодиодов одинакова, поэтому качество роли не играет.

Дабы не быть голословным, вот пример цифровой маркировки резисторов, наш вариант четыре полосы: слева направо коричневый-черный-красный-золотой

Итак попав домой разложил все перед собой, открыл пиво и начал театр колхоза.

Открыв цоколь светодиода я обнаружил виновника выгорания светодиодов:

Сопротивление было номиналом в 470 Ом, что даже при номинальном напряжении в 12В дает ток в 25 мА! Что ж избавимся от него, благо образование и тренировки в юности дали хороший опыт пайки-это самое простое.

А вот дальше столкнулся с проблемой. Китайцы которые собирали эти светики, видимо ориентировались именно на габариты сопротивления, родные резюки почти вдвое меньше купленных мною и именно с этого момента и попер колхоз. Чтобы оказаться в габаритах цоколя принял решение раззенковывать отверстие под вывод от сопротивления и «утопить» сопротивление в цоколе. Сразу скажу мои телодвижения не идеальный вариант, идеальный это рассверливание подходящим по диаметру сверлом, но я пошел по пути минимального сопротивления расплавляя полость в цоколе маленькой отверткой нагретой на зажигалке.

Проделал я эту операцию только с 7 светодиодами из расчета 5 в приборную панель и 2 на подсветку блока регулировки «климатом» калины, завтра, во второй части, результат и попробую затонировать стекло приборки пленкой для оптики, если не смутит читаемость днем, сделаю))

источник

Для чего нужна дополнительная подсветка?

Сегодня тюнинг автомобиля проводят не только снаружи, но и внутри его салона и лучшего места, чем приборная панель не найти. Диоды, встроенные в панель, позволят добиться следующих положительных моментов:

• придать приборной панели новый необычный вид;
• качественно подсветить важные элементы приборной доски;
• сделать дополнительную подсветку салона транспортного средства;
• сделать поездку на машине более комфортной;
• повысить безопасность дорожного движения. Когда панель приборов хорошо освещена, на ней отлично видны все показатели, которые позволяют правильно оценить положение автомобиля на дороге и не нарушать своей ездой правила дорожного движения.

Самым простым способом освещение такого элемента машины, как приборной панели является установка диодов в нее. Здесь можно использовать следующие виды светодиодной продукции:

отдельные диоды. Применяя их в качестве подсветки, можно создать полноценное или декоративное освещение приборной панели. Стоит отметить, что светодиодные могут светиться разными цветами. Поэтому такая светодиодная подсветка может красиво дополнять внешний тюнинг, светясь с ним в одной цветовой гамме;

светодиодная лента. Такая лента очень часто используется в качестве декоративной подсветки не только автомобиля, но и домашних помещений или уличных элементов. Она может быть легко заменена на другую, что позволит изменить надоевшую цветовую гамму на новую. Светодиодная лента имеет самоклеющуюся основу, с помощью которой ее монтаж своими руками осуществляется достаточно легко и довольно быстро.

Несмотря на простоту работы со светодиодной лентой, наиболее часто для освещения приборной панели автомобиля используют диоды. Такой выбор связан с определенными преимуществами использования именно такого типа подсветки.

Пересвет приборной панели своими руками

Потребуется: снять и разобрать комбинацию приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.

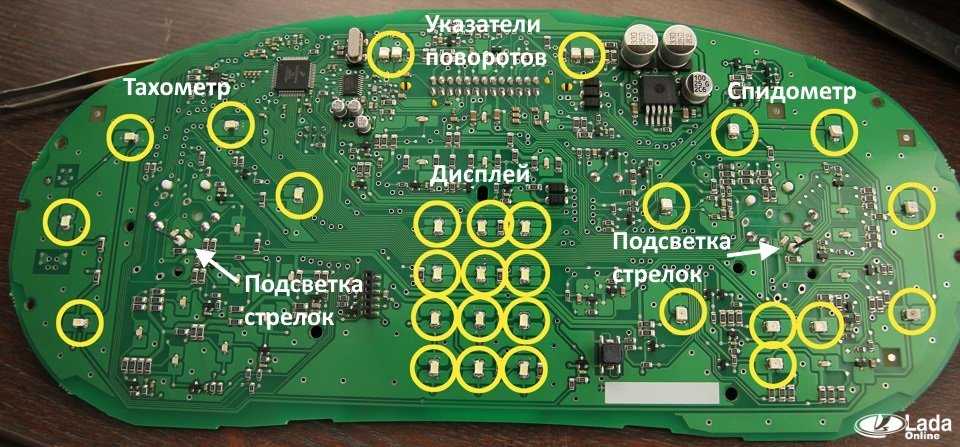

Процесс замены светодиодов на плате панели приборов заключается в том, чтобы выпаять штатный SMD светодиод и впаять на его место новый. В ходе такого тюнинга стоит учитывать несколько важных моментов:

1. не торопитесь, чтобы не повредить токопроводящие дорожки платы;
2. соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
3. не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;

После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов дома нужно подать на 19 и 21 контакты +12В, а «массу» к 17. Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп — плюс):

Если все светодиоды установлены успешно, выполняем сборку в обратной последовательности. Пересвет комбинации приборов Гранты или Калины — это отличный способ сделать ваш автомобиль более индивидуальным и стильным. Примечательно, что вариантов реализаций такого тюнинга панели очень много, а какой стиль больше подходит вам? Участвуйте в опросе, делитесь видео материалами и фотографиями ваших доработок.

Напомним, на сайте представлены другие доработки щитка приборов, например, его можно перепрошить и установить датчик температуры наружного воздуха.

Панель приборов один из важных элементов салона, на который обращает внимание водитель, во время езды. Её тюнинг всегда бросается в глаза

Расскажем о принципах и базовых способах улучшения панели.

В современных иномарках там находится целый комплекс приборов и датчиков, включая небольшие дисплеи.

Подсветка щитка приборов: как заменить

Чтобы установить диодные лампочки в приборную панель, необходимо приобрести диоды или светодиодную ленту.  При этом важно обращать внимание на цвет, яркость и другие показатели. Рекомендуется покупать светодиоды из одной партии, так как яркость свечения и цветовой оттенок даже двух аналогичных ламп может несколько отличаться. Естественно, после установки это может бросаться в глаза

Естественно, после установки это может бросаться в глаза.

Рекомендуется покупать светодиоды из одной партии, так как яркость свечения и цветовой оттенок даже двух аналогичных ламп может несколько отличаться. Естественно, после установки это может бросаться в глаза.

Следующим шагом будет установка новых ламп в панель приборов. Чтобы заменить лампочки панели приборов, необходимо:

Особенности организации светодиодной подсветки

Светодиодная лампочка для машины

Используя светодиодную подсветку для автомобиля можно использовать диодные лампочки со стандартным цоколем. Таким образом можно осветить кнопки приборов на панели. В ситуации, когда следует подсветить сразу несколько приборов, для качественного освещения следует использовать светодиодную лампочку, помещенную в специальный патрон. Для этого нужна специальная перепайка. Но можно просто купить в магазине или на рынке.

Кроме этого для освещения приборной доски автомобиля и его сигнализации можно использовать лампочки, которые дают узкий световой поток. Его можно получить у обычной лампочки путем применения специального рассеивателя (линз) для освещения. Таким образом в первой ситуации освещение окажется точечным, а во втором – световой поток будет падать под определенным углом. При организации подсветки кнопок можно применять источники света с направленным световым потоком. А вот для освещения панели спидометра и сигнализации следует отдать предпочтение лампочкам, дающим большой угол рассеивания. Хотя это уже можно оставить на индивидуальный выбор автовладельца.

Подсветка приборов на основе светодиодов

Не редко бывает, что тусклая заводская подсветка панели приборов смешивает показатели приборов или вовсе их не видно. Так же из-за такой подсветки устают глаза водителя, что может привести к несчастному случаю.

Самым современным способом считается светодиодная подсветка на основе лент. Во-первых, их легко купить в любом автомагазине, а во-вторых, быстро и легко установить. Первое, что нам понадобится это снять панель приборов, в зависимости от марки и модели автомобиля, панель снимается по-разному, поэтому процесс откручивания и снятия панели описывать не будем.

Далее стоит хорошо дружить с паяльником, потребуется снять штатные лампочки и на их место припаять светодиодную ленту. В качестве крепеже пайки можно использовать два небольших проводка, но не сильно тонких, из-за нагрузки могут перегореть.

Желательно расположить светодиодную ленту равномерно по всей поверхности. Как показывает практика, лучше припаять несколько недлинных лент, чем одну длинную, и вероятность сгорания меньше, и нагрузки на одно питание не будет.

Если же не дружите с паяльником, то лучше обратится к опытным, так как здесь нужно быть аккуратным и тонным, малейшее замыкание может спалить всю панель приборов.

После того, как только припаяли все ленты, стоит проверить, навесным монтажом подключить панель приборов и включить подсветку, если все сделано правильно, все ленты будут светиться. Сами ленты можно прикрепить с помощью двухстороннего скотча, таким образом, подсветка будет распределяться равномерно на все приборы. Остается только собрать все в обратном порядке, закрутить панель приборов и наслаждаться.
