Система выпуска отработавших газов: 1 — управляющий датчик концентрации кислорода; 2 — выпускной коллектор; 3 — прокладка фланца нейтрализатора; 4 — каталитический нейтрализатор; 5 — диагностический датчик концентрации кислорода; 6 — промежуточная труба с металлокомпенсатором; 7 — дополнительный глушитель; 8 — прокладка заднего фланца промежуточной трубы; 9 — прокладка заднего фланца трубы основного глушителя; 10 — основной глушитель

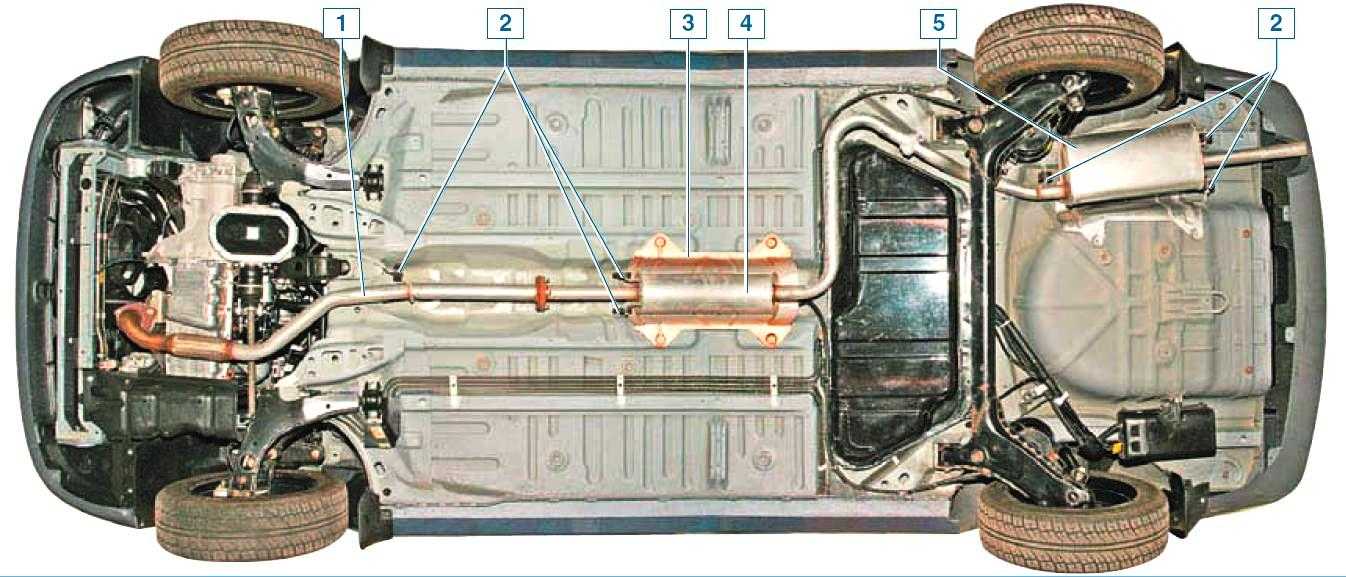

Расположение системы выпуска отработавших газов на автомобиле: 1 — промежуточная труба c металлокомпенсатором; 2 — подушка подвески системы выпуска отработавших газов; 3 — теплозащитный экран; 4 —дополнительный глушитель; 5— основной глушитель
Система выпуска состоит из выпускного коллектора, каталитического нейтрализатора, отработавших газов, дополнительного и основного глушителей и соединяющих их труб.
Выпускной коллектор крепится восемью гайками к шпилькам головки блока цилиндров.
Между выпускным коллектором и головкой блока цилиндров установлена металлическая уплотнительная прокладка.
Уплотнительная прокладка соединения выпускного коллектора и головки блока цилиндров
К фланцу выпускного коллектора тремя шпильками с гайками крепится фланец каталитического нейтрализатора.
К другому фланцу каталитического нейтрализатора болтом и двумя шпильками с гайками крепится фланец промежуточной трубы (болт одновременно крепит фланцы нейтрализатора и трубы к кронштейну блока цилиндров).
Оба соединения уплотняются термостойкими прокладками.
В выпускном коллекторе перед каталитическим нейтрализатором установлен управляющий датчик концентрации кислорода в отработавших газах (лямбда-зонд).
Выпускной коллектор с управляющим датчиком концентрации кислорода
Второй датчик — диагностический — установлен в промежуточной трубе после каталитического нейтрализатора.
Диагностический датчик концентрации кислорода (показан стрелкой)
Каталитический нейтрализатор обеспечивает выполнение требований по нормам токсичности Евро-3, уменьшая выбросы в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов.
Каталитический нейтрализатор
При наличии в отработавших газах соединений свинца каталитический нейтрализатор и датчики концентрации кислорода быстро выходят из строя.
Поэтому эксплуатация автомобиля, даже кратковременная, на этилированном бензине категорически запрещается.
Причиной выхода из строя нейтрализатора могут также стать неисправная система зажигания или система питания.
При пропусках воспламенения несгоревшее топливо, попадая в нейтрализатор, догорает и выводит из строя блок с катализаторами, что может привести к закупорке выпускной системы и остановке (или сильной потере мощности) двигателя.
В переднюю часть промежуточной трубы встроен металлокомпенсатор.
Промежуточная труба соединена с трубой дополнительного глушителя.
Для обеспечения герметичности между фланцами труб установлена уплотнительная прокладка.
Над дополнительным глушителем к кузову четырьмя гайками крепится теплозащитный экран, предназначенный для защиты от перегрева днища кузова.
Труба дополнительного глушителя соединена с трубой основного глушителя.
В соединении их фланцев также установлена уплотнительная прокладка.
Вся система выпуска отработавших газов подвешена к кузову на шести резиновых подушках.
Подушки подвески системы выпуска отработавших газов: 1 — задняя подушка подвески основного глушителя; 2 — подушка подвески дополнительного глушителя; 3 — передняя подушка подвески основного глушителя и подвески промежуточной трубы
Каталитический нейтрализатор, промежуточная труба и глушители — неразборные узлы, при выходе из строя их необходимо заменять новыми.
Обслуживание системы выпуска заключается в ее периодическом осмотре, проверке на герметичность соединений и наличие сквозной коррозии, предусматривает подтяжку ослабленных соединений и замену резиновых подушек подвески.
Первичная стадия работы с продуктами сгорания
Выхлоп на Chevrolet Lanos: особенности конструкции и ресурсы для тюнинга
Самой нагруженной деталью, работающей в напряженных условиях, является выпускной коллектор. Он имеет ответвления для каждого цилиндра и изготовлен из высокопрочного чугуна. Данный материал позволяет справляться с температурой отработавшей смеси без проблем.
Современные системы управления силовой установкой сочетают в себе комплекс устройств обратной связи (датчики). Они регулируют процесс работы посредством контроля выходных параметров (например, содержания кислорода в выхлопных газах). Наличие определенной концентрации свидетельствует о том, богатая или бедная ТВС в цилиндрах.
Функцией каталитического нейтрализатора является снижение вредных примесей в отработавших газах, таких как углеводороды, окиси азота и углерода. Именно конструкция катализатора отвечает за соответствие нормам экологичности.
Вторичная стадия: работаем над акустикой выпуска
Промежуточная труба служит для подвода газов к глушителю на Шевроле Ланос через нейтрализатор. Виброизолирующая муфта (металлокомпенсатор) обеспечивает гашение вибрации, исходящей от двигателя, придавая выхлопной системе гибкость. Она также может компенсировать тепловые деформации деталей.
На Ланосах применена двухступенчатая система гашения звуковых колебаний, состоящая из резонатора и основного глушителя. Рассеивание энергии звука происходит за счет прохождения газами различных препятствий. Этим обеспечивается акустический комфорт в салоне автомобиля.
Замена глушителя на Шевроле Ланос: справится каждый
Смена выхлопных патрубков, как основного, так и дополнительного, предусматривает совокупность простых переходов:
- освободить фланцы соединения с помощью рожковых ключей;
- отсоединить трубу от креплений к кузову автомобиля;
- вынуть прокладку между фланцами.
При установке нового патрубка, для облегчения входа кронштейна в резиновую подушку, необходимо смазать первый литолом или другой консистенцией. Прокладки между трубами лучше заменить на новые.
Разумный тюнинг: пропорциональность во всем
Любые манипуляции с двигателем, влекущие за собой увеличение объема ТВС в камере сгорания, должны обязательно сопровождаться увеличением пропускной способности выпуска. Установка прямоточного глушителя на Шевроле Ланос позволит добиться этой цели. Он не гасит в должной мере колебания звуковых волн, чем обеспечивает высокую скорость движения газов по тракту системы.
Занявшись усовершенствованием только системы выпуска, можно получить прирост по мощности до 20 л.с. и улучшить приемистость двигателя в любых диапазонах вращения коленвала.
Произвести замену глушителя можно без проблем своими руками. Для этого пригодится всего лишь набор из двух ключей одинакового типоразмера, который вероятно найдется у каждого.
