Снятие вентилятора печки на Ланосе
Фактически неувязка то как и писали многие щетки, изношены практически до конца. Завтра буду менять- вытачивать, в общем чинить. Citroen C4двигатель бензиновый 1.
Выкручиваете четыре небольших болта, затем смещаете всю рычажную конструкцию переключения передач с тягой по направлению к пассажиру и потихоньку вытаскиваете весь агрегат из салона.
Чтобы эта процедура была более комфортной, нужно увеличить обзор. Для этого просто снимите бардачок, выкрутив пару болтов. Ключевые действия Сейчас пришло время самого интересного.
Нужно снять раздваиватель воздушных потоков к ногам. Его держат три самореза: Из инструментов рекомендуется взять небольшую трещотку и удлиненную головку на 7. Все саморезы, которые на виду, удобно отвинчивать головкой с простым удлинителем, а более дальние — длинной головкой.
Зафиксировать местоположение саморезов в корпусе, который полностью собран, довольно затруднительно, поэтому заранее сориентируйтесь, как они расположены при снятом защитном кожухе. После раскрутки начинаем вытаскивать конструкцию.
Передок немножко сдвигаем к низу, а задок придавливаем к полу, и достаем кожух из-под отопительной системы. Далее придется немного попотеть. Радиатор зафиксирован в двух точках.
Сверху — на защелке, а в нижней части есть фигурная скобка недалеко от патрубков, ее держит саморез, который можно хорошо рассмотреть в зеркало. Кстати, в корпусе вы натолкнетесь на резистор, отвечающий за первые три скорости печки.
Имейте в виду, что он должен быть абсолютно чистым и если это не так, то производим чистку. Она должна лежать ровно, не соскочить с поверхности, в противном случае о герметичности короба говорить не придется. Засовываем штекер с проводами шевроле ланос снятие моторчика печки вдеваем гофрированную трубку. В моем случае речь шла о ремонте моторчика печки. С чистыми деталями намного приятнее работать. Далее необходимо снять защитный резиновый чехол с мотора, аккуратно отклеить ленту по окружности корпуса и выкрутить два крепежных винта.
После этого вы сможете снять заднюю крышку мотора.
Будьте аккуратны: Под крышкой вы обнаружите множество пыли, медной стружки и даже листьев. Многие, разобрав мотор, часто спрашивают, как могли попасть листья в крышку. Все очень просто! Пластиковая гофра, которая соединяет мотор и короб отопителя, предназначена для вентиляции и охлаждения полости двигателя.
Снятие вентилятора печки Chevrolet Lanos 2005 — 2009
Если у вас не установлен салонный фильтр, то пыль и листья могут свободно пролететь сквозь эту гофру шевроле ланос снятие моторчика печки полость мотора. Поэтому, фильтр салона ставить необходимо, а также не забывать вовремя его менять. Итак, вы полностью разобрали мотор печки, вычистили и вымыли всю грязь — теперь можно приступить к смазке.
Основные неисправности
Свист это уже неисправность – их в этом узле, не так много. Нужно сказать «отопитель» — либо работает, либо нет. Если печка вообще не обдувает, это значит — электродвигатель заклинило, или сносились щетки. Если вы еще как-то катались с треском, и после в один прекрасный момент он исчез, да и печка прекратила работать – то это однозначно встал двигатель, скорее всего проблема в подшипнике или втулках.
Поэтому в 70% случаев смазка действительно помогает, однако если вы уже долго ездили с шумом, возможно — что подшипник уже изношен. Поэтому, как только проявляется шум треск и так далее — разбираем печку и чистим ее. Что еще хочется отметить на наших ВАЗ, особенно на «классике» вместо подшипников использовались втулки, после их выработки нужна была их замена, однако многие народные умельцы, все же устанавливают на ВАЗОВСКИЙ отопитель подшипники — как я считаю что это правильно!
Разборка мотора вентилятора отопителя
После того как вы сняли мотор печки, желательно проводить его разборку в удобно месте – отнести его домой или в гараж, где можно будет помыть и аккуратно разложить все детали.
Прежде всего, необходимо отвернуть гайку, которая крепит крыльчатку на валу мотора. Аккуратно покачивая, крыльчатку необходимо снять с вала. Будьте осторожны! Были случаи поломки крыльчатки при попытке снятия. Не прилагайте излишних усилий.
Обратите внимание, на лопастях крыльчатки вы можете обнаружить небольшие металлические скобы. Ни в коем случае не убирайте их, так как это балансировочные грузики
Если убрать эти скобы, то может появиться дисбаланс крыльчатки, что приведет к повышенной вибрации и усиленному износу мотора.
После демонтажа крыльчатки, желательно сразу протереть влажной тряпкой крышку мотора и вымыть саму крыльчатку. С чистыми деталями намного приятнее работать.
Далее необходимо снять защитный резиновый чехол с мотора, аккуратно отклеить ленту по окружности корпуса и выкрутить два крепежных винта.
После этого вы сможете снять заднюю крышку мотора. Будьте аккуратны: вместе с крышкой сразу могут выйти щетки. Под крышкой вы обнаружите множество пыли, медной стружки и даже листьев.
Многие, разобрав мотор, часто спрашивают, как могли попасть листья в крышку. Все очень просто! Пластиковая гофра, которая соединяет мотор и короб отопителя, предназначена для вентиляции и охлаждения полости двигателя. Если у вас не установлен салонный фильтр, то пыль и листья могут свободно пролететь сквозь эту гофру в полость мотора. Поэтому, фильтр салона ставить необходимо, а также не забывать вовремя его менять.
Итак, вы полностью разобрали мотор печки, вычистили и вымыли всю грязь – теперь можно приступить к смазке.
Для смазки необходимо использовать тугоплавкие смазки, например, Литол-24. Как вы уже заметили, в моторе нет подшипников, их роль выполняют втулки в крышках. Необходимо смазать как втулки, так и валы ротора
Кроме того обратите внимание: на валах ротора могут быть установлены тонкие стальные шайбы. Их используют для устранения осевого люфта ротора
Если у вас они есть, то их необходимо снять и каждую смазать тонким слоем литола. В противном случае, вы можете не добиться желаемого результата, и свист мотора никуда не денется.
Сборка мотора печки
После смазки можно собирать все в обратной последовательности. Установите в корпус ротор, далее щетки, затем крышку и стяните корпус винтами. Не забудьте наклеить на стык крышки и корпуса ленту. Если она пришла в негодность, то можно ее заменить тканевой изолентой или обыкновенным лейкопластырем.
Наденьте защитный резиновый чехол, и установите на место крыльчатку. Не забудьте положить под крыльчатку квадратную шайбу. На этом все – если все было правильно сделано, то мотор больше не побеспокоит вас противными свистами и скрипами. Кроме того, после смазки вентилятор будет дуть немного сильнее.
Рекомендация: если у вас имеется прибор для измерения силы тока, то рекомендуется провести регулировку положения задней крышки мотора при сборке. Для этого необходимо подключить мотор к питанию, а в разрыв цепи подключить прибор. Произведите замер потребляемого тока. Далее ослабьте винты крепления крышки и затяните их, немного изменив ее положение. Крышка имеет некоторую свободу перемещения. Произведите повторный замер потребления тока. Добейтесь минимального потребления и в таком положении окончательно зафиксируйте крышку и соберите мотор.
Как работает обдув?

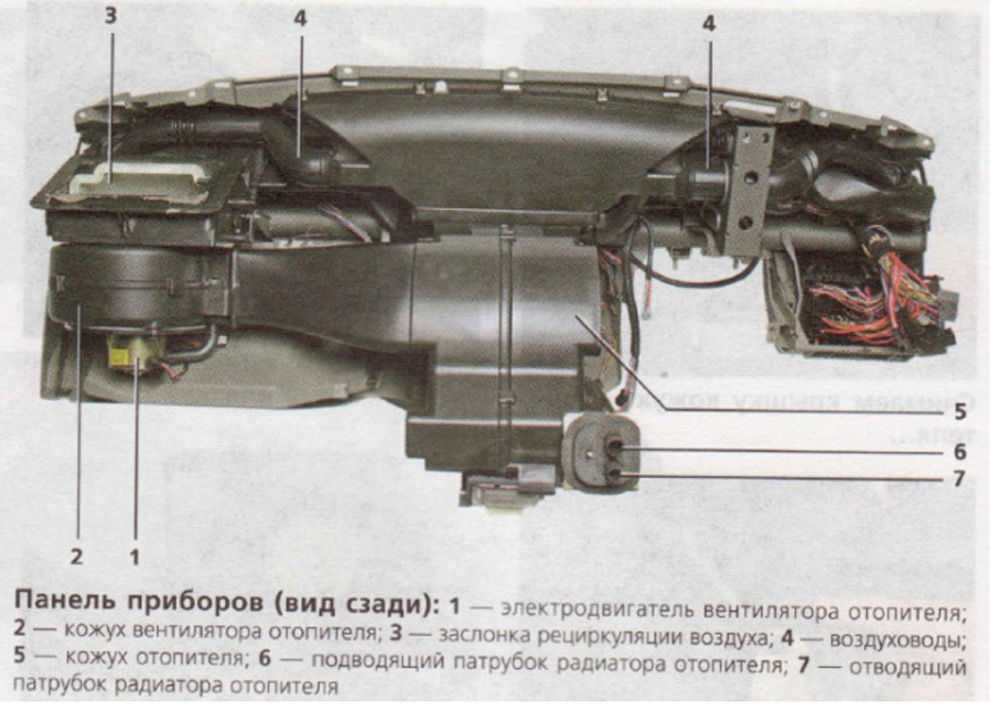

Устройство очень простое – в салоне под панелью, есть радиатор печки (рядом возможно и кондиционера), на которые дует специальный мощный вентилятор. У него, как правило несколько режимов обдува, обычно подразделяются от «1» до «4», чем больше включили, тем сильнее будет поток воздуха. Как становится понятно, зимой используется радиатор печки – для обогрева салона, зимой используется радиатор кондиционера – для охлаждения.
На новых иномарках он не шумит (на первом и втором положении практически не слышно), точнее слышно сильный набегающий поток воздуха, но никаких сторонних звуков нет. Это говорит о том — что вентилятор исправен и вся система работает нормально.
Если у вас появляется свист или треск при включении вентилятора значит что здесь что не так, нужно разбирать панель и снимать именно вентилятор. Радиаторы здесь не причем.
Лада Веста
Демонтаж
Сперва необходимо демонтировать вентилятор печки седана. Сам он располагается с правой стороны торпедо, в корпусе блока системы отопления.
Сначала требуется снять минусовую клемму с АКБ, после чего приступить к разборке перчаточного ящика.
Снимаем бардачок
Для снятия перчаточного ящика на Vesta, необходимо сначала его открыть, после чего отжать фиксаторы, которыми удерживается верхний край крышки. Когда это сделано, остается только потянуть на себя крышку, при этом будет преодолеваться сопротивление 3-х креплений. В итоге крышка отщелкнется.
Точки крепления бардачка Весты
Далее потребуется снять плафон освещения, иначе вынуть бардачок не выйдет. Сам плафон держится за счет фиксатора пружинного типа
Для его снятия, требуется с передней стороны вставить в паз нож или тонкую отвертку, после чего осторожно надавить и вынуть плафон. В конце остается лишь разъединить штекер
Когда плафон снят, необходимо вывинтить 5 крепежных винтов, которыми ящик крепится к торпедо – для этого используется звездочка Torx T20.
Снимаем вентилятор
Следующий шаг в самостоятельном устранении шума вентилятора отопителя Лада Веста, заключается в демонтаже самого узла.
Когда перчаточный ящик снят, необходимо заглянуть под торпедо, где будет виден вентилятор. В первую очередь, от него требуется отсоединить штекер. Далее вентилятор стоит повернуть против часовой стрелки, перед этим надавив на фиксатор.
Наглядно процесс показан на видео.
Избавление от шума
После снятия узла видно, что на нем, по мере эксплуатации автомобиля, образовался слой пыли, который может составить 2-4 мм. Кроме того, между лопастями нередко застревает различный сор – это могут быть листья, кусочки веточек, перышки и т. п. Все это в процессе вращения создает шумовой фон – свист, шелест и т. д.
Кроме того, сор приводит к дисбалансу, что особенно заметно, когда вентилятор работает на полную мощность – все это создает вибрацию, причем порой она настолько явная, что водитель чувствует ее на руле.
Пыль на лопастях
В данном случае, чтобы устранить шум вентилятора отопителя Лада Веста, его требуется тщательно очистить. А чтобы проинспектировать узел на наличие вибраций, рекомендуется запитать его от АКБ. Если шум все же имеет место, необходимо поменять расположение балансировочных грузиков.
https://youtube.com/watch?v=OOaBR9izx5s
Кроме того, корпус детали можно оклеить маделином или другим антискрипом. Это снизит шумовой фон. Однако перед оклеиванием поверхность нужно тщательно протереть, после чего обезжирить антисиликоном.
Более подробно все продемонстрировано в видео.
Сборка осуществляется в обратной последовательности.
Как снять вентилятор на Ладе Калине
Если гудит печка на Калине, уже из вышеописанного видно то, что делать ремонт или замену моторчика вентилятора просто необходимо. Поэтому начинать демонтаж начинаем со снятия внешней пластиковой решётки и удаления салонного фильтра.
- После удалите весь мусор из посадочного гнезда, чтобы он не посыпался вам на голову во время работ по снятию вентилятора.
- Для дальнейших действий вам придётся убрать переднее пассажирское сиденье, в противном случае вам потребуется принять акробатическую позу внутри салона Калины.
- Полозья вентилятора держатся на четырёх гайках, которые нужно открутить. Затем откройте бардачок и освободите его от содержимого, открутите четыре самореза на его задней стенке и не забудьте ещё про один снаружи, под решёткой обдува.
- Снимите с передней правой стойки декоративную накладку, под ней есть ещё два самореза, которые крепят пластиковую панель и узел обдува. Их нужно выкрутить, снять узел обдува и поднять пластмассовую панель, которая держится на липучке. Под ней вы найдёте две гайки, их нужно будет при помощи торцевого ключа ослабить. Затем максимально отодвиньте торпеду и зафиксируйте её в таком положении.
- Устройтесь поудобнее на полу Лады Калины и снимите вентилятор отопителя, отключив при этом электрический разъём. Вам нужно будет переставить его турбину на новый моторчик или отремонтируйте старый и поставьте назад. Затем установите агрегат на своё место и соберите всё в обратном порядке.
Разбор — чистка вентилятора
Как я уже писал сверху, в каждом автомобиле съем этого устройства делается по-разному, но суть остается всегда одной, у нас либо полностью снят вентилятор или к нему есть прямой доступ, чтобы можно было смазать элементы.
Вентилятор практически всегда устроен одинаково — это электродвигатель и наверху цилиндрическая гребенка (лопасти), которая нагнетает воздух. Вот небольшой пример.
Свист происходит от самого двигателя, у него есть один или два подшипника, которые держат вал вращения. Если подшипники выходят из строя, либо забиваются (годовой) грязью – происходят непонятные звуки – свист, треск, гудение и т.д. Есть два вариант развития событий:
Просто чистка. Диагностика проста, попробуйте покрутить снятый мотор – если он вращается сложно иногда даже со знакомыми звуками, тогда – пылесосим двигатель, смазываем подшипники — прочие крутящиеся элементы (можно сделать любой силиконовой смазкой, иногда можно использовать WD-40), вычищаем всю грязь с вала.
Обычно этого достаточно в 70% случаев, электромотор начинает работать тихо, легко, без лишних звуков. Хватит еще на очень долгое время бесшумной работы.
Ремонт-замена подшипников вала. Диагностика — вал вообще не вращается. Здесь дело по сложнее, вам нужно будет разобрать сам двигатель — «посмотреть ему внутрь». От долгой неправильной работы подшипники может заклинить, они просто разбиваются, шарики в них «клинит». Многие сейчас могут сказать — зачем мучиться, просто нужно купить новый двигатель! Возможно, это справедливее замечание, однако стоимость вентилятора отопителя (а как правило он идет в сборе) очень не мала. Например, на рядовую иномарку класса «С» он будет варьироваться, примерно от 5000 до 10000 рублей, что очень много! А если у вас авто классом выше, то цены геометрически растут. Так что замена подшипников очень даже оправдана, стоят они копейки.
ИТАК: Откручиваем лопасти, они либо пластиковые, либо металлические (зачастую алюминий). В середине будет идти гайка именно ее нужно крутить, если открутить удалось но лопасти не снимаются положите их, НО НЕ ВЕСЬ двигатель — в горячую воду, не кипяток но и не тепленькую (градусов 60 — 65), они могут быть дополнительно закреплены на клею кипяток его немного размягчит, пластик расширится и вы потихонечку снимите лопасти.
Далее разбираем сам электромотор, обычно это два – три болта (гайки) которые легко откручиваются
Вам нужно «половинить» мотор с осторожностью, чтобы не потерять все мелкие элементы. После того как снимите крышку у вас будет примерно такая картина
Далее снимаем подшипники, еще раз повторюсь – часто их два, после чего меняем. Один аспект, как правило — вам не удастся подобрать именно такие-е же как установлены у вас. Однако сняв параметры вала, либо взяв старый вариант — идем в специальный магазин, коих у нас в городе очень много — покупаем подходящий вариант.
Просто подбираем по размерам, берите обычный шарикоподшипник можно даже наш отечественный – дольше ходить будут. Одеваем их на вал, собираем мотор и радуемся.
В 90% случаев, если вы все сделали правильно никакого шума, свиста, треска не будет. Даже если у вас двигатель был заклинен, после замены работоспособность, скорее всего восстановится. Именно так мы делали со знакомым на его Шкода Фабии, новая печка стояла около 5000 рублей, цена нашего ремонта – покупка двух подшипников + баллончик силиконовой смазки, около 400 – 500 рублей. Сейчас вот уже второй год работает великолепно, ни свиста, ни хруста – тишина! Как сказал знакомый, работает даже тише чем новый, но это как мне кажется – «каждый кулик свое болото хвалит»!
Думаю дальше не нужно объяснить, что собранный мотор, устанавливаем на родное место и пользуемся! Сейчас смотрим полезное видео в тему.
На этом заканчиваю, думаю эта статья была вам полезна.
