Замена водяного насоса

Насос охлаждающей жидкости: 1— корпус насоса; 2 — зубчатый шкив; 3 — крыльчатка; 4 — уплотнительное кольцо насоса

Снятие

  1. Слейте охлаждающую жидкость из системы охлаждения двигателя до уровня ниже корпуса термостата.
  2. Снимите приводной ремень газораспределительного механизма.
  3. Снимите стопорный винт натяжного ролика приводного ремня газораспределительного механизма.
  4. Снимите натяжной ролик приводного ремня газораспределительного механизма.

увеличить         обозначения

Снимите крепежные винты насоса охлаждающей жидкости.
Снимите насос охлаждающей жидкости с блока цилиндров.
Снимите уплотнительное кольцо с насоса охлаждающей жидкости.

увеличить         обозначения

Процедура проверки и очистки

  1. Проверьте корпус насоса охлаждающей жидкости на поломки и утечку.
  2. Проверьте подшипник насоса охлаждающей жидкости на люфт и чрезмерные шумы.
  3. Проверьте шкив насоса охлаждающей жидкости на чрезмерный износ. Если насос охлаждающей жидкости неисправен, замените насос охлаждающей жидкости целиком.
  4. Почистите сопрягаемые поверхности насоса охлаждающей жидкости и блока цилиндров.

Установка

увеличить         обозначения

  1. Устновите новое уплотнительное кольцо на насос охлаждающей жидкости.
  2. Нанесите на уплотнительную поверхность уплотнительного кольца lubriplater.
  3. Установите насос охлаждающей жидкости на блок цилиндров так, чтобы фланец совместился с выемкой на задней крышке приводного ремня газораспределительного механизма.
  4. Закрепите насос охлаждающей жидкости на блоке цилиндров крепежными винтами.

Затянуть монтажные болты водяного насоса до 10 Н•м (89 фунто-футов). (1,4/1,6 л два распределительных вала с верхним расположением)

Затянуть монтажные болты водяного насоса до 8 Н•м (71 фунто-дюйм). (1,8 л два распределительных вала с верхним расположением)

увеличить         обозначения

Установите натяжной ролик приводного ремня газораспределительного механизма на масляный насос, введя при этом фланец в выемку масляного насоса.
Установите винт натяжного ролика приводного ремня газораспределительного механизма. Пока не затягивайте болт.
Установите приводной ремень газораспределительного механизма.
Заправьте систему охлаждения двигателя.

Общая информация

Что означает на самом деле «сверхмощный водяной насос»

Автомобиль Chevrolet с задним приводом поступил к дилеру для замены вышедшего из строя водяного насоса.

Несмотря на то, что он не подлежал ремонту по гарантии, владелец хотел удостовериться в том, что дефектный водяной насос будет заменен HD-насосом (HD — heavy-duty — повышенной мощности).

Когда он покупал новый автомобиль, то заказал его с системой охлаждения повышенной производительности, оснащенной радиатором увеличенных размеров (большей толщины) и HD-насосом охлаждения.

Когда механик пришел на склад запчастей получить HD-насос охлаждения, кладовщик даже не взглянул на спецификаци-онный номер детали, а принес стандартный водяной насос для восьмицилиндрового V-образного двигателя Chevrolet.

Механик еще раз попросил выдать ему насос «повышенной мощности», как заказал клиент. Чтобы избавиться от докучливого механика, кладовщик показал ему, что стандартный насос и HD-насос имеют один и тот же спецификационный номер.

Механик удивленно спросил: «Что же тогда на самом деле получил заказчик, заплатив за автомобиль с HD-насосом охлаждения?» На что кладовщик ответил ему: «HD-насос охлаждения — это обычный насос, но работающий на более высокой скорости вращения за счет того, что шкив привода в этом случае сделан меньшего, чем обычно, диаметра. А шкив не входит в комплект водяного насоса.»

ПРИМЕЧАНИЕ

Это— одна из причин того, что ремонтные приводные ремни не всегда совпадают по длине со стандартными ремнями, установленными в автомобилях. Ремонтные приводные ремни делаются с расчетом на разные варианты установки и таким образом могут быть немного длиннее или короче стандартного ремня.

Ремень ГРМ: когда менять и зачем

Итак, под вопросом, когда менять ГРМ, следует понимать замену привода механизма газораспределения. Сразу отметим, замена цепи механизма газораспределения получается более дорогостоящей и сложной, однако производится реже.

Как правило, замена цепи на некоторых современных ДВС нужна на пробегах около 80-100 тыс. км. Однако также есть много силовых агрегатов, где цепь ГРМ выхаживает по 150-160  тыс. км. и более.  В рамках замены необходимо вскрывать двигатель, менять цепь, шестерни, натяжитель и успокоитель цепи и т.д.

В свою очередь, поменять ремень ГРМ заметно проще и дешевле

Однако в процессе эксплуатации ТС важно понимать, на каком пробеге менять ремень  ГРМ.  Так вот, если речь идет о приводном ремне механизма газораспределения, срок службы такого привода намного меньше по сравнению с цепью.. Начнем с того, что ремень газораспределительного механизма отвечает за передачу усилия от коленчатого вала на распредвал

Распределительный вал приводит в движение клапана ГРМ. Примечательно то, что поршни и клапана  работают в одном пространстве (камера сгорания), при этом данные элементы движутся быстро и постоянно

Начнем с того, что ремень газораспределительного механизма отвечает за передачу усилия от коленчатого вала на распредвал. Распределительный вал приводит в движение клапана ГРМ. Примечательно то, что поршни и клапана  работают в одном пространстве (камера сгорания), при этом данные элементы движутся быстро и постоянно.

Так вот, чтобы поршни и клапана не сталкивались, вращение коленчатого и расределительного вала или валов (одновальный или двухвальный ГРМ)  специально синхронизировано так, чтобы клапана открывались и закрывались с учетом тактов впуска, сжатия, рабочего хода и выпуска.

На деле, распределительный вал вращается в два раза медленнее коленвала.  Другими словами, закрытие и открытие клапанов  происходит синхронно с ходом поршней в цилиндрах. При этом если синхронная работа ГРМ нарушается, поршень ударяет по клапанам. Результат — двигатель повреждается (происходит загиб клапанов, возникают дефекты на самом поршне и т.д.).  Обычно это происходит, если ремень ГРМ рвется.

Если же ремень остается целым, но, например, растягивается и перескакивает на шестернях, тогда происходит нарушение синхронизации. В этом случае двигатель работает, но теряет мощность и приемистость, так как изменяется газообмен. Мотор может работать нестабильно, троить и т.д.

Конечно, некоторые производители учитывают такие особенности и делают так называемые «безвтыковые»  поршни, когда в поршнях выполнены специальные углубления. Это позволяет избежать контакта клапана и поршня при обрыве ремня ГРМ. К сожалению, такие моторы встречаются не часто. Становится понятно, что бы избежать серьезной поломки ДВС, ремень ГРМ нужно менять. При этом не все знают, когда нужна замена. Давайте разбираться.

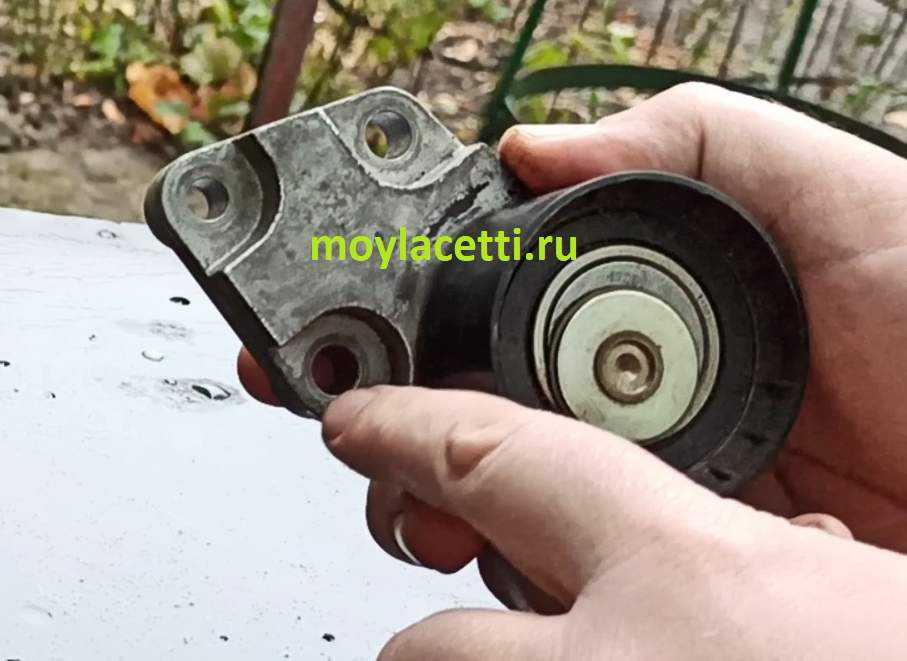

Натяжной ролик ГРМ Лачетти

Если присмотреться, то у ролика одно отверстие 8 мм, а два 9 мм

Это позволяет его немного смещать при установке. Казалось бы немного, но это действительно нередко помогает снизить шум от ролика. Причем в конкретных ситуациях положение может быть разным, но самое «тихое» положение, это когда мы ролик прижимаем к верху при установке. Но бывает и наоборот. Поэтому, если ролик издает шум, тогда можно поиграться с его положением.

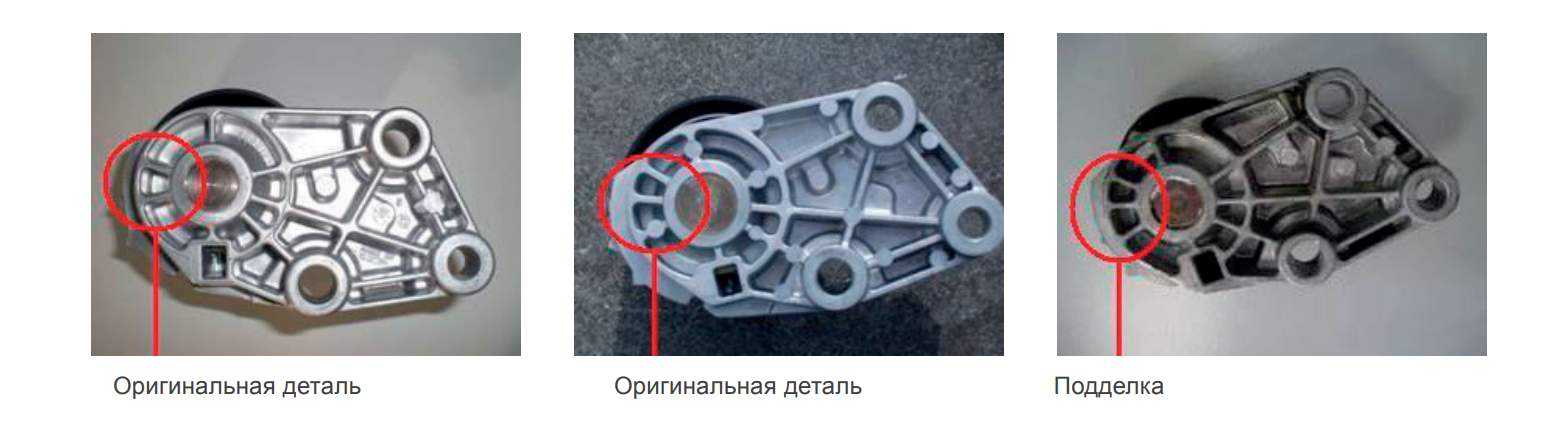

Что касаемо подделок, то вот как выглядит оригинал и подделка

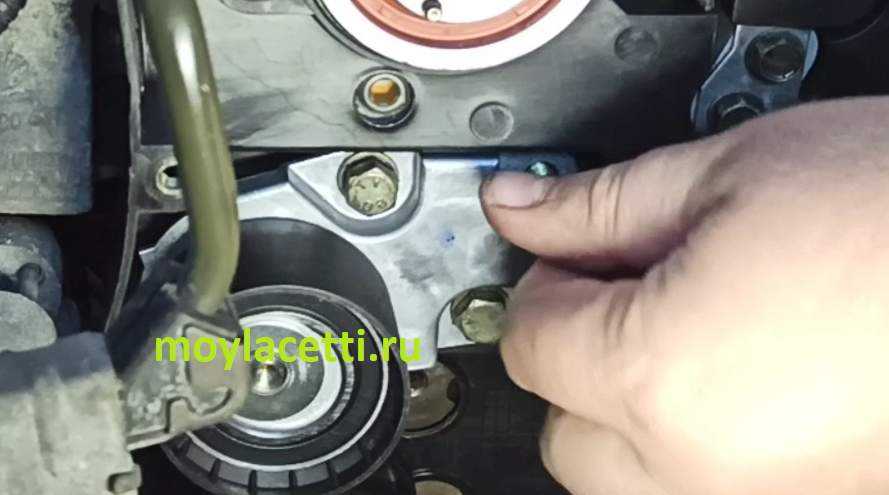

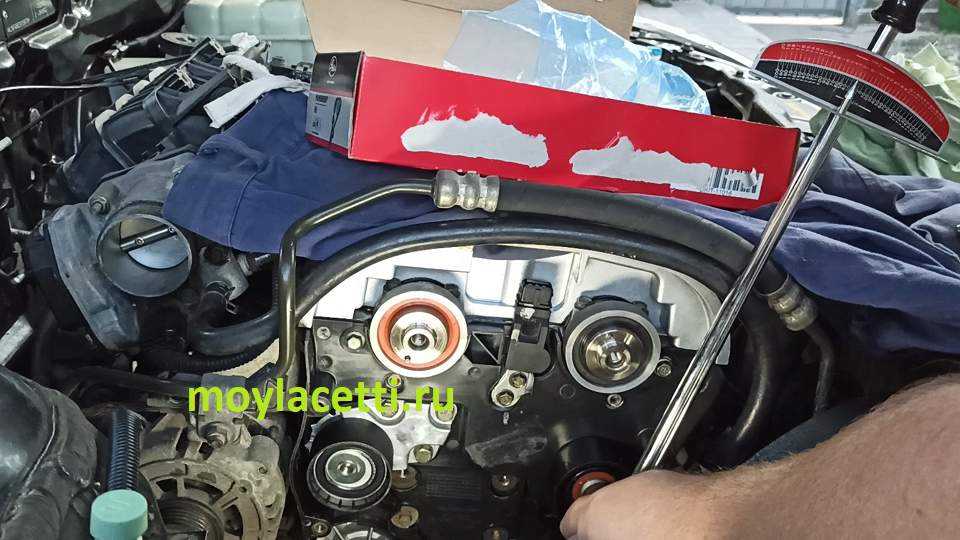

В общем , устанавливаем ролик и обтягиваем его болты 25 Нм

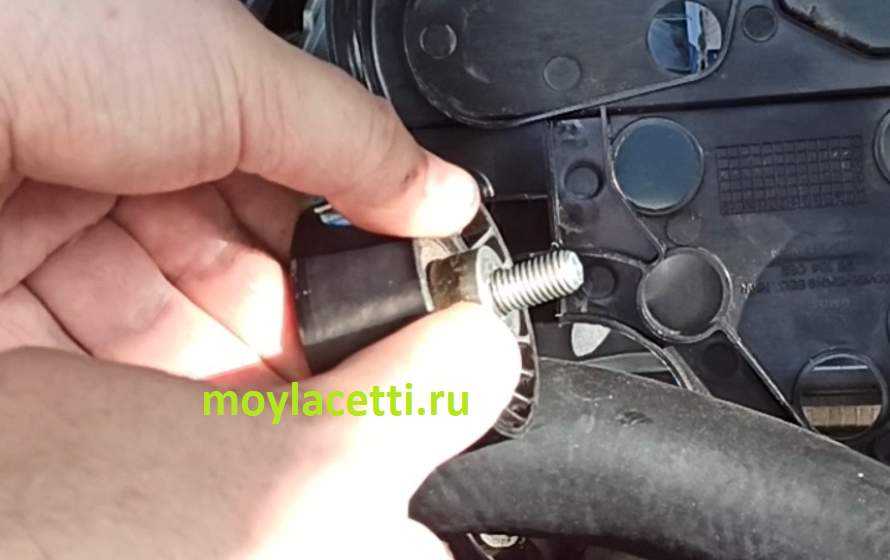

Устанавливаем обводной ролик и обтягиваем 40 Нм

Бытует мнение, что этот ролик необходимо сажать на фиксатор резьбы. Но лично я не сторонник всевозможных фиксаторов. Всю жизнь обслуживал автомобили без применения каких-либо фиксаторов. Ничего не загрязняет резьбу и при следующем обслуживании все откручивается без больших проблем.

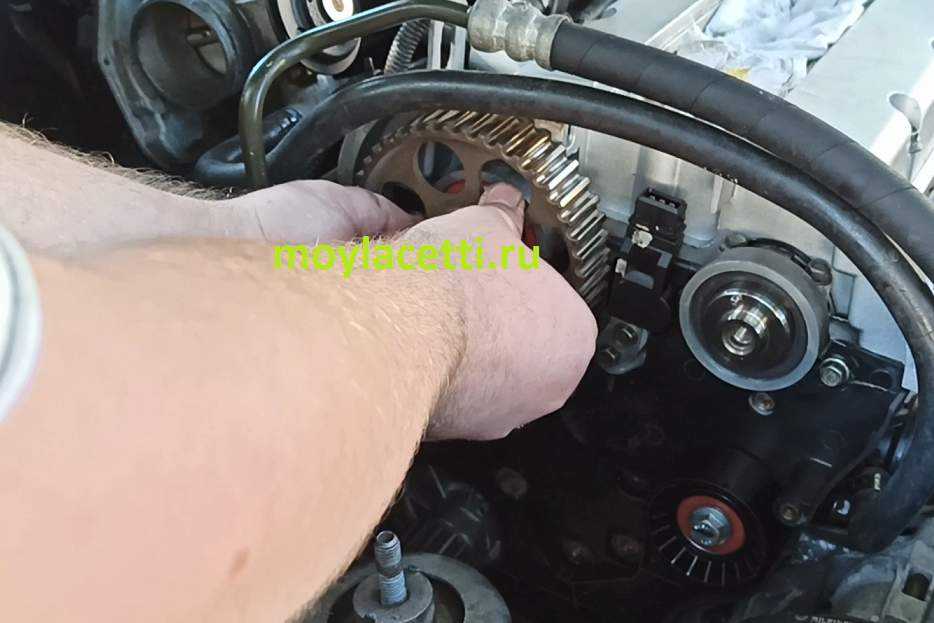

Устанавливаем шкивы распредвалов

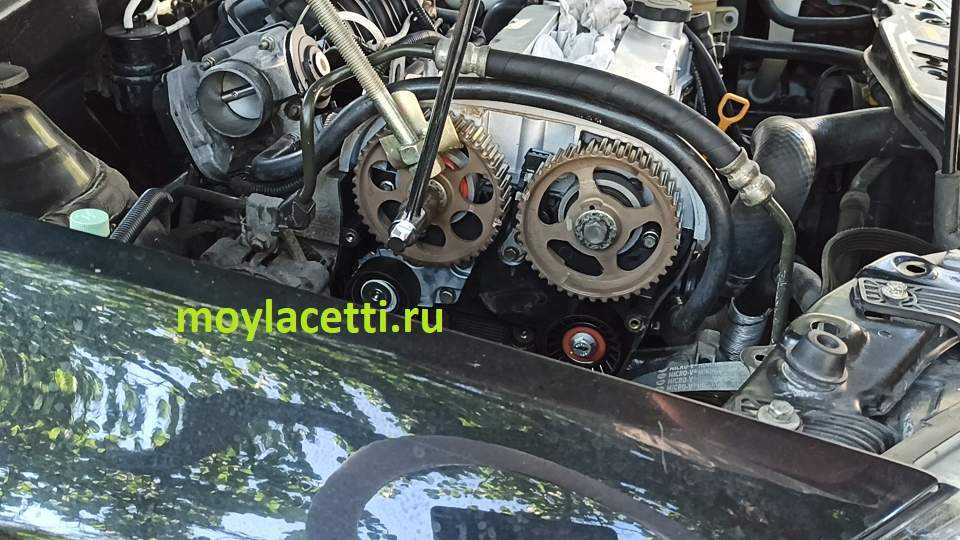

Затягиваем болты усилием 67 Нм

Важно. Будьте аккуратны

Если Вам нечем надежно зафиксировать шкивы, тогда лучше обтягивайте при установленном ремне. Только не забудьте!

Замена помпы (водяного насоса) Шевроле Лачетти (Chevrolet Lacetti) своими руками

Самостоятельная замена водяного насоса ( помпы ) на автомобиле Chevrolet Lacetti (Шевроле Лачетти).

Добрый день, замену водяного насоса на автомобиле Chevrolet Lacetti с мотором 1.6 литра рекомендуется производить вместе с заменой ремня грм, как самостоятельно можно поменять ремень грм я уже писал в другой статье.

( Самостоятельная замена ремня грм на Chevrolet Lacetti )
Первым делом нам нужно снять шкивы распредвалов, что бы их открутить их нужно зафиксировать. Это можно сделать к примеру, аккуратно зацепив монтажку или большую шлицевую отвертку за один шкив и упереть ее в другой шкив.

Теперь нужно снять внутреннюю часть защитной крышки ремня грм, она крепится сверху двумя болтиками 10мм и снизу один 10мм другой 13мм, показано на фото.И так же снять датчик фаз распределительного вала, отсоединяем разъем и откручиваем два болтика 10мм.

Помпу рекомендую пометить, что бы после установки новой нам было легче регулировать натяжение ремня грм.
Все остается только открутить помпу, подставляем какую нибудь тару под автомобиль, что бы в нее слился антифриз, откручиваем три шестигранных болта и снимаем водяной насос.

Перед установкой тщательно протираем насухо посадочное место на новую помпу, не  забываем установить новое уплотнительное кольцо, так же его можно смазать герметиком. После этого можно помпу можно устанавливать на место, дальше собираем все в обратной последовательности.

Содержащиеся на сайте, сведения о ценах, носят исключительно информационный характер.

Указанные цены могут отличаться от действительных цен уполномоченных официальных дилеров и других автосалонах, разных городов и регионов Москва СПБ, Астрахань, Барнаул, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Калининград, Краснодар, Красноярск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Оренбург, Пермь, Ростов-на-Дону, Самара, Саратов, Ставрополь, Тольятти, Тула, Тюмень, Ульяновск, Уфа, Челябинск, Ярославль и т.д.

Когда менять ремень ГРМ и помпу

По регламенту замена ремня должна производиться через 60 тыс.км. пробега или каждые 4 года. Смотря, что наступит раньше. Это по теории официального мануала.

Что же касаемо практики, то хороший оригинальный ремень спокойно отхаживает до 100 тыс.км. и до 8 лет эксплуатации. Может даже и больше, но лично я испытывал только в этих пределах и снимал ремень в отличном состоянии. В таком же состоянии были и ролики.

Помпу тоже желательно менять при замене ремня, так как есть шанс течи ее уплотнителя после замены ремня, так как для замены ремня нам необходимо двигать помпу. Это в теории. А на практике же помпа спокойно отхаживает до второй замены ремня. То есть, 120 тыс.км

Поэтому тут выбор за Вами. Так как Вы лучше знаете условия эксплуатации своего авто. Потому что кто-то гоняет по трассе, а кто-то часто стоит в пробках или в ожидании чего-либо или кого-либо и при этом мотор постоянно работает обогревая салон. Поэтому, естественно, моточасы у всех разные.

Задний кожух ГРМ Лачетти

Перед установкой заднего кожуха необходимо его проверить в месте установки обводного ролика

Дело в том, что со временем ролик может начать задевать при вращении о кожух. При этом от механизма ГРМ начинает исходить противный шаркающий звук.

Так вот, если следов потертости на кожухе нет, тогда, в принципе, можно кожух устанавливать на место. Но если следы потертости видны, тогда три варианта действий:

1. Оставить все как есть и слушать посторонние шумы

2. Установить кожух нового образца. В нем уже есть проточка под ролик

3. Подкласть под ролик небольшую шайбу, чтобы он стал немного дальше от кожуха

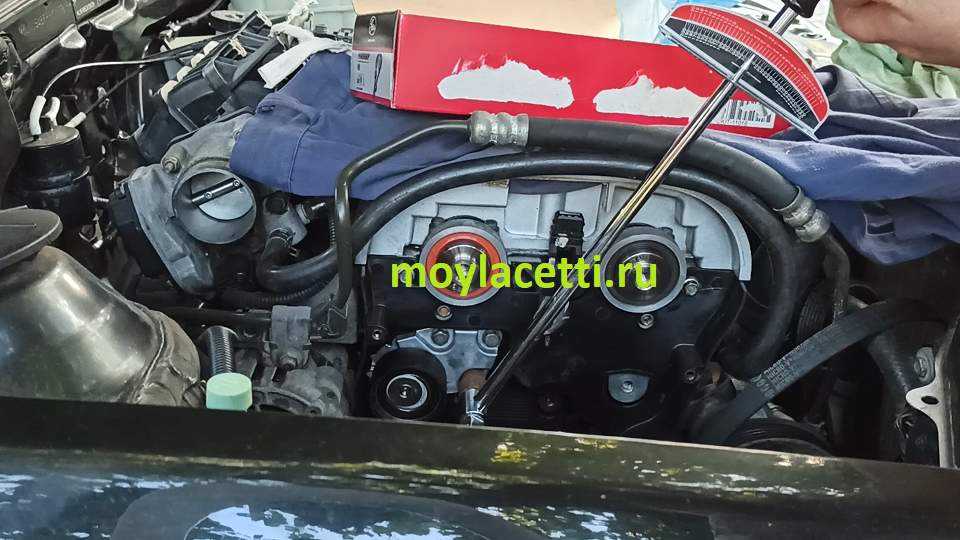

Устанавливаем кожух. Затягиваем болты его крепления 10 Нм. Все, кроме нижнего

Его обтягиваем 15 Нм. Также имеет смысл посадить его на фиксатор резьбы. Если он выкрутится, то попадет как раз в аккурат между ремнем и шкивом коленвала. Последствия могут быть печальные.

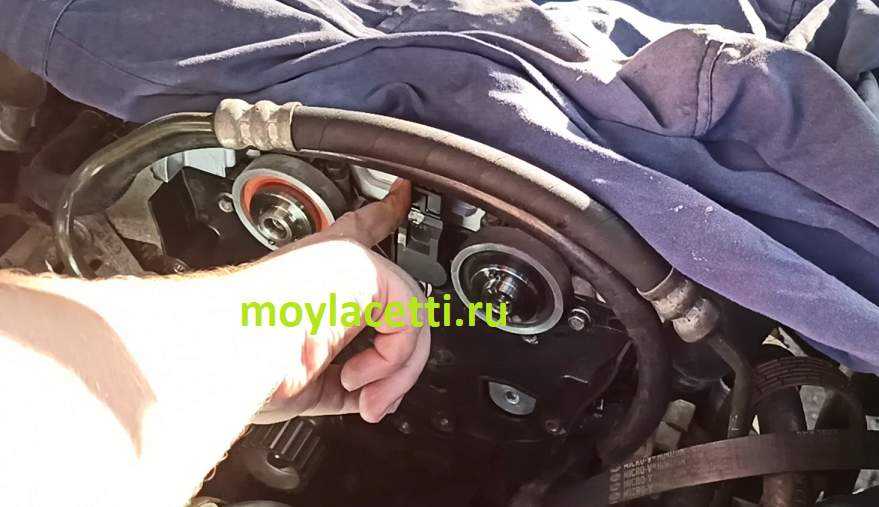

Устанавливаем ДПРВ и затягиваем его 10 Нм, максимально наклоняя вправо
