Установка воздуховодов для задних пассажиров лачетти

Как установить задние воздуховоды Шевроле Лачетти

Во время зимних холодов пассажиры, сидящие на задних сидениях Шевроле Лачетти страдают от недостатка теплого воздуха, который должен хоть как то обогревать ноги. Комплектации некоторых автомобилей не включает в себя воздуховоды, по которым отопитель подает тепло в низ задней части салона Шевроле Лачетти. Эту проблему можно исправить, купив и установив дополнительные воздуховоды обогрева ног задних пассажиров для автомобиля Chevrolet Lacetti.

Для установки понадобятся:

Комплект воздуховодов – номера по каталогу GM # 96554672, 96554675, 96554673, 96554674,

Отвертки, фигурная и плоская
Накидные Ключи на 10 и 12
Нож

Руководства и советы по ремонту автомобилей Шевроле

Воздуховоды обогрева ног задних пассажиров.

Номера по каталогу 96554672, 96554673, 96554674, 96554675

Для апгрейда автомобилей SE, SX нам понадобятся: крестовая отвертка, плоская отвертка, ключ на 12, ключ на 10, х/б перчатки,нож покрепче,.

Снимаем накладку порога — взяв двумя руками за любой из краев просто дергаем резко вверх

Снимаем пластиковые накладки салона под торпедо

Снимаем тоннель торпедо, выкрутив 6 саморезов — 4 снаружи и 2 — внутри Открывается вид на те самые выводы печки, через которые — по идее — воздушные потоки должны устремиться к ногам задних пассажиров

Для удобства доступа внушительного столярного ножа к отвестиям воздуховода я снял каркас жесткости с торпедо:

Поэтому резал просто ножом — как получалось. Идеально — резать паяльником… тогда ни облоя не будет, ни срезов…

5. Что касается совета насчет снятия сидений — я все же их снял — поскольку так удобнее было работать с родной ШИ. ОФФ при снятии сидений обнаружились интересные моменты: заглушка, прикрывающая крепжные болты сидений, есть только на одном болте

Болты снимаются головкой на 12

Все болты «сидят» на каком-то составе — то ли краске, то ли герметике синего цвета

«Сидят» болты ОЧЕНЬ крепко. И эта синяя «бяка» также служит дополнительной защитой резьбы от коррозии. И сразу вспоминается наш автопром… в котором все скрипит, раскручивается, и т.д., и т.п. Такая мелочь — а все же…

6. После того, как сняты сидения, коврик и шумоизоляция салона легко задираются вверх. Устанавливается воздуховод — и по нему уже прикладываем назад шумку и просто ручонками безжалостно срываем с нее лишние слои материала — чтобы при наложении на воздуховод не было бугорков.

7. После подгонки ШИ к воздуховодам укладываем ШИ и коврик на место и собираем в обратной последовательности салон.

В итоге имеем такой причиндал:

Chevrolet Lacetti Rebirth › Бортжурнал › Воздуховоды на ноги задних пассажиров

Увидал у пацанов что и на Лачетти есть воздуховоды на ноги задних пассажиров. Побоялся, что всё может дорожать даже и эта хрень ) Прикупил сейчас, но планировал, что поставлю осенью. Т.к. летом оно нах не нужно. А вот осенью, а тем более зимой эта штуковина очень будет полезна. Особенно кто из пассажиров сзади очень промок или замерз в ноги, то… )Невтерпеж было ждать до осени, руки чесались делать в машине хоть что-то ) По-этому на днях занялся этим делом. Купил у знакомого разборщика Виталика Севы за 100 грн. весь комплект.

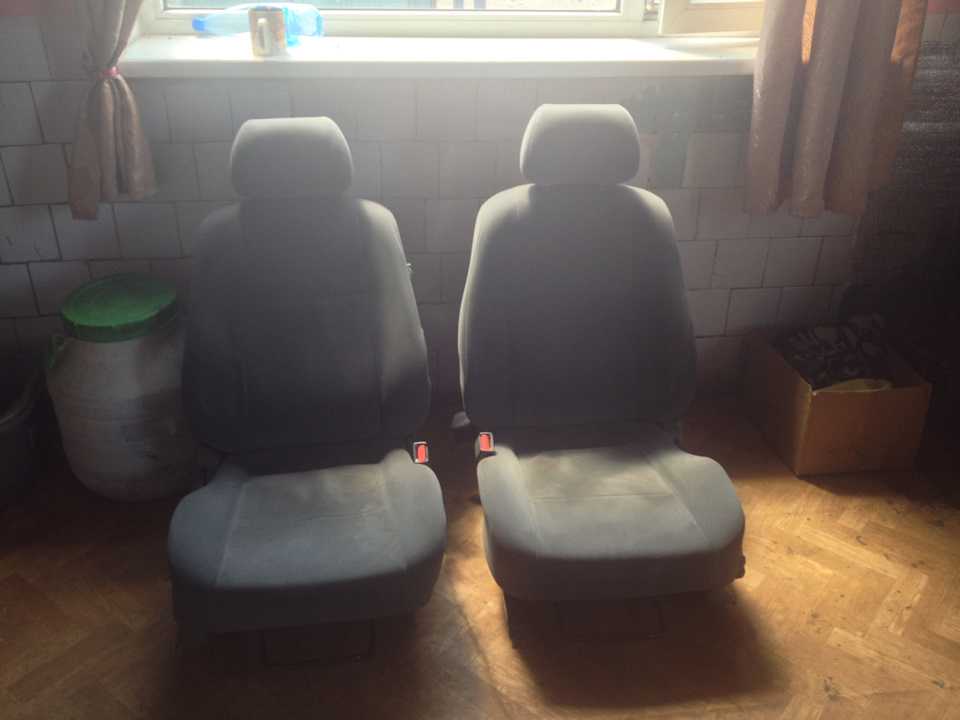

Сложного особо ничего нет. просто немного нужно было разбарахолить салон. Порожки, консоли (консоль КПП и подлокотника) передние сидения. Передние сиденья отложим где-то в сторону )

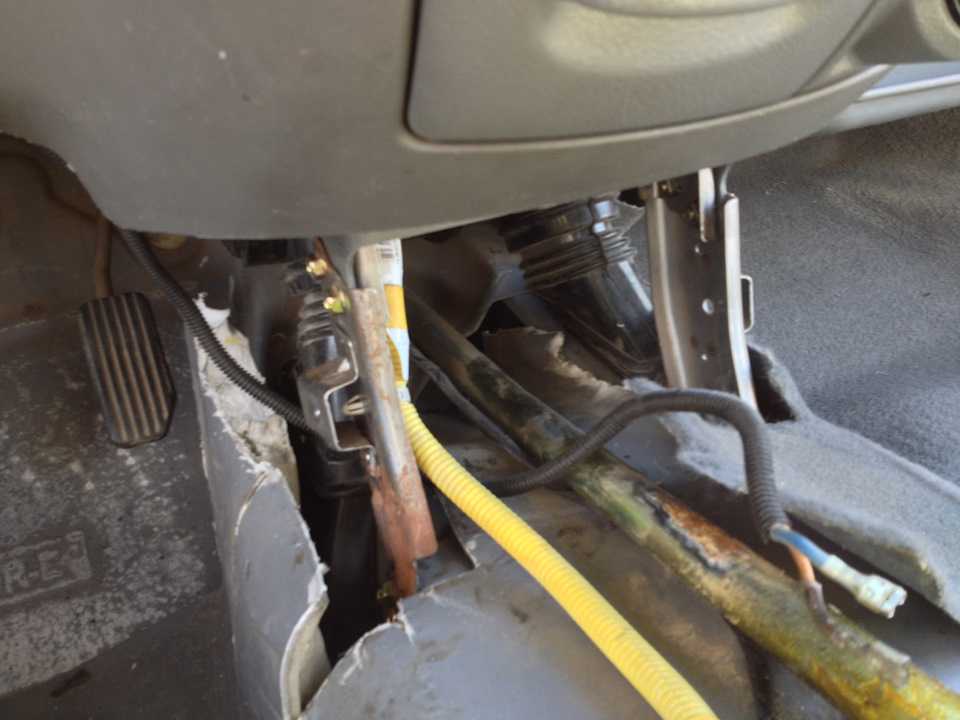

Снять ковролин или хотя бы свернуть его до задней сидушки. точно так же снять линолеум с паралоном. А теперь, товарищи, самое геморройное ) У всех стоково отопители идут с выступами под соединители на задние воздуховоды, однако, там с завода нет прорезей. И самое сложное это аккуратно и по всему периметру внутри выступа вырезать овальное отверстие. Вот наверное стоматологам было бы проще в этом вопросе, залазить сверлом или фрезой в «труднодоступных местах», опыта у них больше ) А тут приходится впервые так мучаться. Я пробовал насадить фрезу со сверлом, которое было дано в комплекте с парктроником:

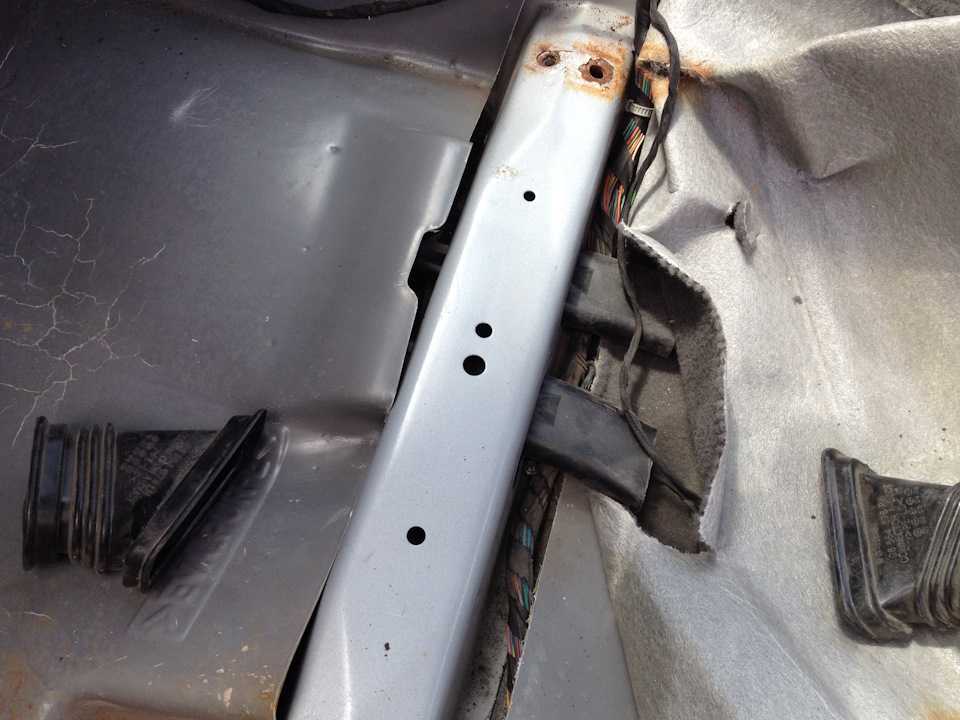

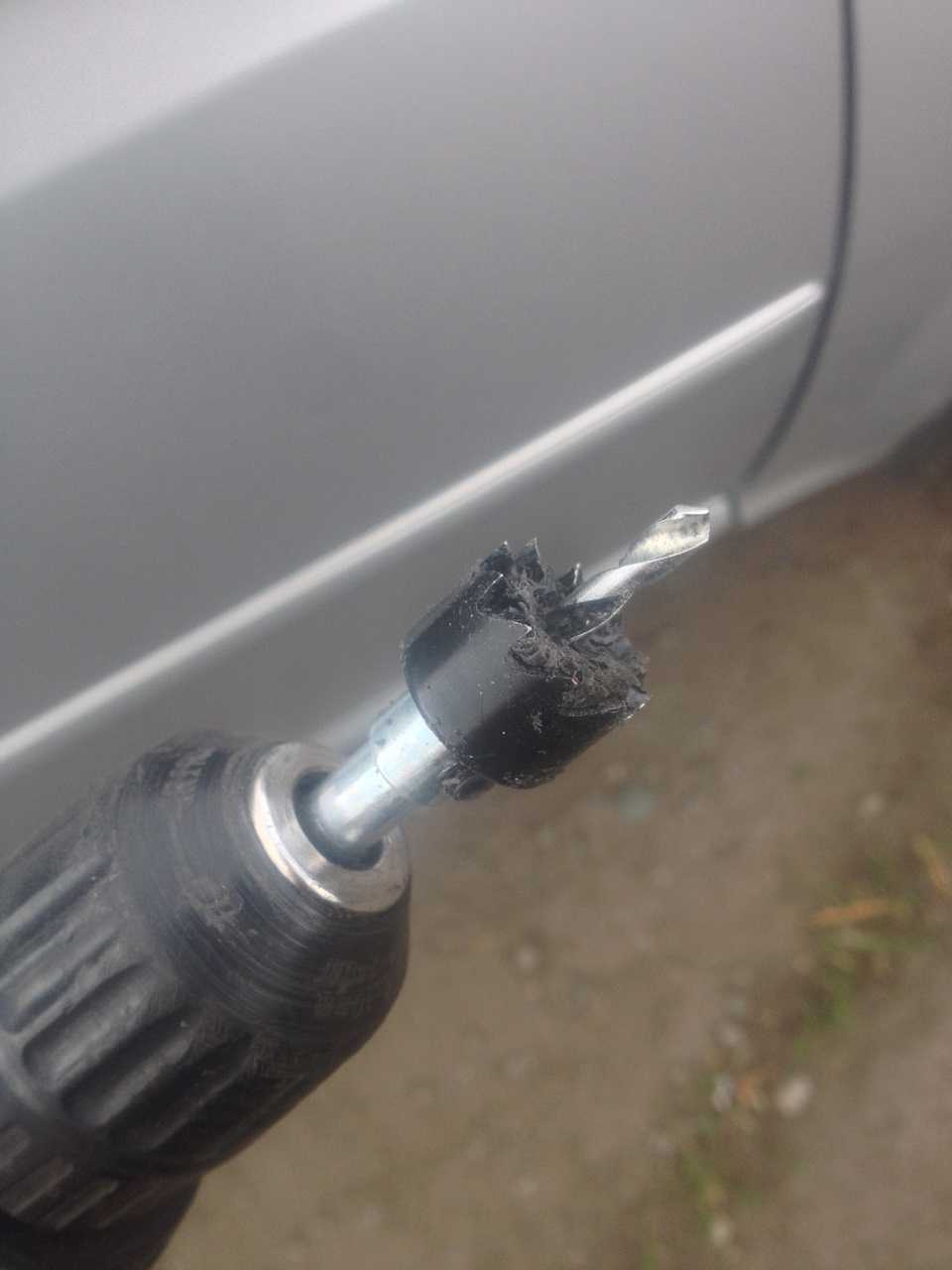

А после прововал обрезать внутри пластмассу и ножом и даже пробовал паяльником плавить ) И получилось на 90% прорезать отверстия для воздуха

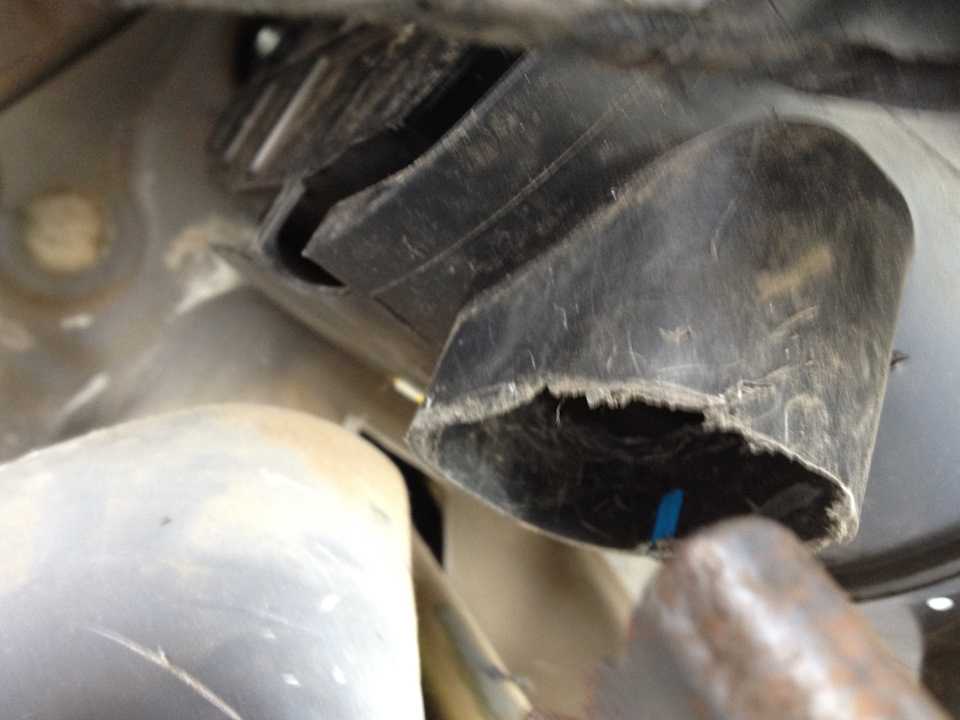

Задвинуть туда пластиковый воздуховод не сложно. Сложно угадать где вырезать паралон, чтобы он не выперал нам линолеум вверх.

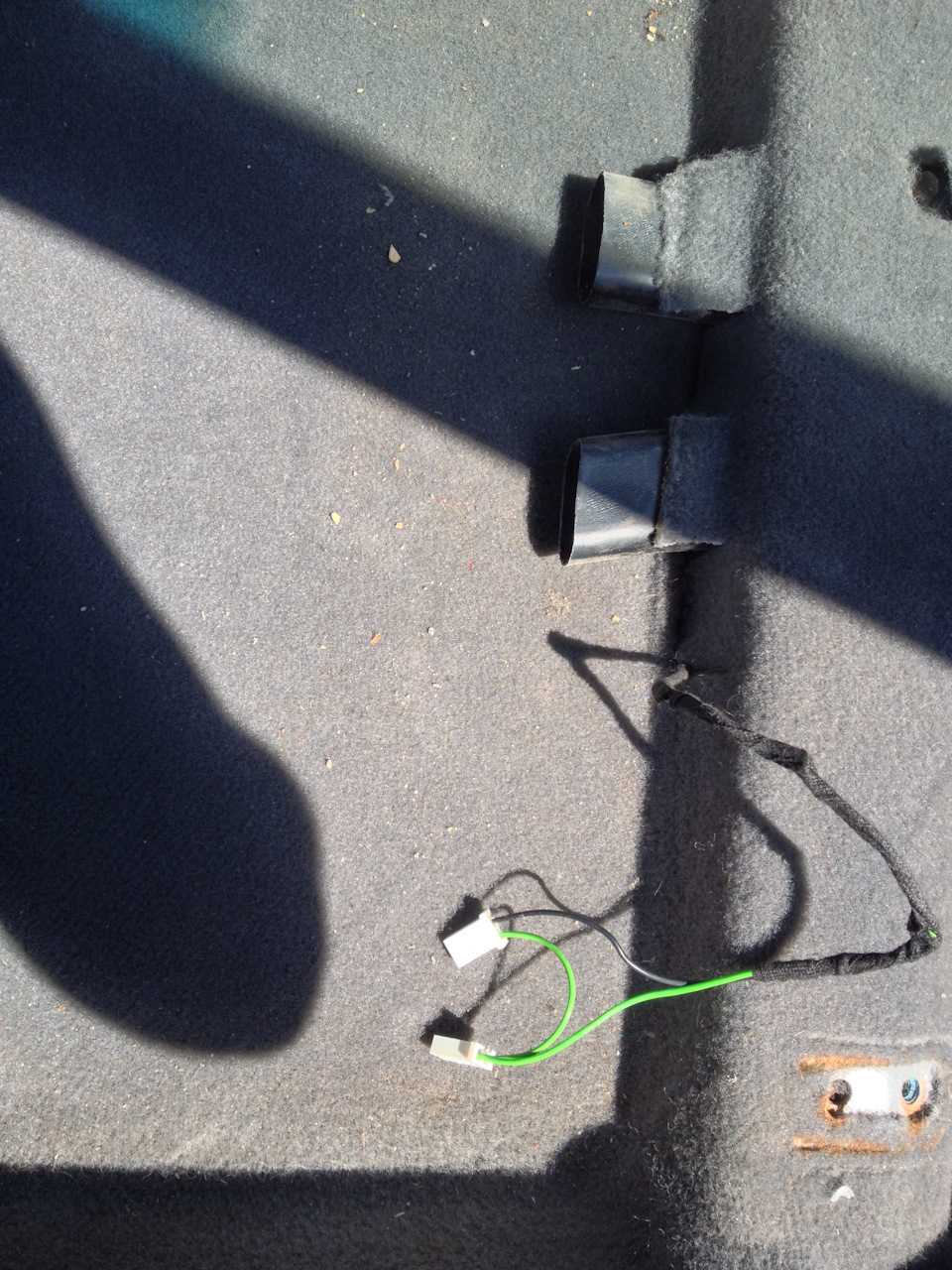

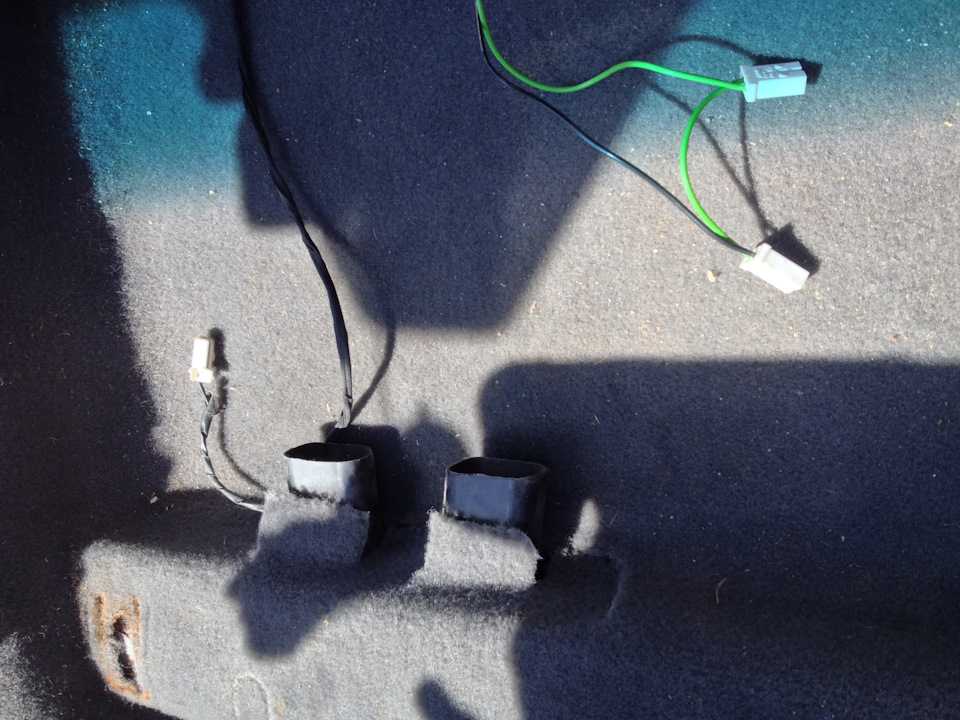

И вот вид на концы воздуховодов под ковролином слева

Теперича можно ставить все в салоне назад и ждать холодной поры чтобы протестить их в деле Потому что летом пока что немножко не чувствуется в ноги… )

Блок управления отопителем

Ещё одним местом, которое может стать причиной неисправности, становится блок управления отопителем. Это механическо-электрическая деталь, которая служит управлением для регулировки температуры салона. На ней имеются две тяги, которые регулируют открытие и закрытие крана. В этом случае, неисправность может крыться именно в тросике отопителя.

Второй вариант неисправности — это неисправность электрической части блока. В этом случае, как показывает практика, рекомендуется сменить блок полностью, ну или отдать специалистам на перепайку. Ремонт — это хорошо, но лучше всего заменить.

Предохранители, реле и электрика

Если моторчик » умер» то, скорее всего, неисправность вызвана перегоранием предохранителя. На Шевроле Лачетти эти элементы располагаются, как под капотом, так и в салоне. Конечно, на крышках блоков предохранителей можно найти распиновку, но не всегда.

Блок предохранителей.

За отопление и вентиляцию салона в подкапотном блоке отвечают:

Расположение блока предохранителей.

ef6	20	Вентилятор системы охлаждения
ef8	30	Вентилятор системы охлаждения

В салоне, со стороны водительской двери, на боковой части торпеды, также имеется ряд предохранителей, которые отвечают за вентиляцию. Их тоже стоит проверить:

f7	20	Кондиционер, печка
f22	15	Печка, кондиционер

Чтобы проверить предохранитель, его необходимо вынуть с блока управления, посмотреть — цела ли нить внутри. Если имеется разрыв, то предохранитель стоит сменить. Не стоит забывать учитывать номинальную мощность.

Разрывы в электроцепи или повреждения проводки стоит учитывать при поиске неисправность. Ищем неисправную цепь и устраняем повреждения. Для этого необходимо располагать электросхемой и её расшифровкой.

Схема подключения печки.

Схема соединений системы отопления, вентиляции и кондиционирования: 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — блок управления вентиляцией, отоплением и кондиционированием; 4 — переключатель режимов работы вентилятора; 5 — выключатель кондиционера; 6 — лампа подсветки; 7 — реле электровентилятора отопителя; 8 — дополнительный резистор электродвигателя вентилятора; 9 — ЭБУ Sirius D4; 10 — ЭБУ MR — 140; 11 — ЭБУ HV-240; 12 — электродвигатель вентилятора отопителя; 13 — регулятор яркости подсветки приборов.

Chevrolet Lacetti Rebirth › Бортжурнал › Воздуховоды на ноги задних пассажиров

И вот вид на концы воздуховодов под ковролином слева

Chevrolet Lacetti SW Wagon DARK TURQUOISE › Бортжурнал › Установил воздуховоды для ног задних пассажиров

Теперь по порядку.Воздуховоды купил б/у с разборки здесь.Каталожные номера:96554674- СОЕДИНИТЕЛЬ А-ВОЗДУХОРАСПР LH (поз. 18 на рисунке ниже)96554675- СОЕДИНИТЕЛЬ А-ВОЗДУХОРАСПР RH (поз. 18 на рисунке ниже)96554672- ВОЗДУХОВОД А-ЗОНА НОГ, ЗАДН LH (поз. 19 на рисунке ниже)96554673- ВОЗДУХОВОД А-ЗОНА НОГ, ЗАДН RH (поз. 19 на рисунке ниже)

Обошлись они мне в 150 грн плюс доставка 23 грн

Об установке. Сразу говорю, фоток нет, т.к. есть СКЛЕРОЗ, благодаря которому я забыл и фотик, и мобилу дома… Опишу процесс словами.

1. Снимаем передние сиденья2. Снимаем накладки порогов, накладки центральных стоек с обоих сторон, откручиваем нижние точки крепления ремней безопасности3. Откручиваем два винта крепления задней части центральной консоли. Аккуратно стянув чехол ручника с рукоятки вперед, снимаем эту часть консоли, проталкивая рукоятку ручника сквозь щель.4. Откручиваем четыре винта крепления передней части центральной консоли. Отсоединяем чехол рукоятки переключения передач от консоли, отщелкнув две защелки в передней части рамки чехла. Пропускаем чехол под корпус консоли. Аккуратно выводим консоль, не забыв отключить разъем дополнительной розетки5. Откидываем переднюю часть ковра покрытия назад6. Откручиваем два кронштейна, соединяющие центральную часть приборной панели с тоннелем на полу (по 4 болта М6 на каждом).7. Откручиваем от тоннеля 2 болта и 2 гайки кронштейна рукоятки переключения передач, приподымаем его вверх (у меня кронштейн нехило прилип на вибропоглотитель, пришлось поддевать отвертками… так что, аккуратно, чтоб пластмасса не лопнула…).8. Вытягиваем на свет божий резино-пороллоновый утеплитель/поглотитель/звукоизолятор, находящийся под ковровым покрытием, ложим пороллоном вверх на что-либо таким образом, чтобы примерно повторить профиль тоннеля (я положил по паре подходящих коробок со стороны ног водителя и пассажира).9. Предварительно примерив воздуховоды на их места установки, определяем места, где необходимо сделать сквозные прорезы в звукоизоляции (ориентир — прорезы для кронштейнов из п.6).10. Снимаем воздуховоды с машины и идем к звукоизоляции. Прикладывая воздуховоды прямо к звукоизоляции, прорезаем отверстия для выхода воздуховодов к соплам «печки», очерчиваем контуры воздуховодов на участке тоннеля (вертикальная часть воздуховода) и удаляем ненужный слой пороллона до резины. Далее, снова приложив воздуховод, очерчиваем и удаляем пороллон на горизонтальных частях звукоизоляции для горизонтальных частей воздуховодов.11. Берем паяльник (у меня есть такой специально только для пластмассы. Пришлось ему даже жало загнуть на 90 градусов для удобства работы), острый нож и прорезаем отверстия в соплах «печки», т.к. они (сопла) идут заглушенными для нашего рынка…12. Ставим на места воздуховоды, их гофрированные соединители.13. Собираем все в обратном порядке (звукоизоляция, ковер, рукоятка переключения передач, центральная консоль и т.д.).14. Наслаждаемся прохладой в ногах задних пассажиров сейчас (или теплом в холодное время года)…

На все ушло часа три, т.к. заодно еще и салон весь пропылесосил, а консоль даже помыл…
