Комплектация системы подогрева «Емеля УК-2»

Подключение «Емеля УК-2» рекомендуется выполнять профессионалам. Только в этом случае сохранится гарантия на обогреватель. При желании установку этого дополнительного оборудования можно произвести самостоятельно.

«Емеля УК-2» укомплектован 4-мя нагревателями, 2-мя блоками управления, которые можно разместить в разных местах. Эта система имеет 8 режимов обогрева, которые сопровождаются отдельной цветовой индикацией. Зеленый цвет означает слабый режим, желтый – средний, красный – сильный и красный мигающий – самый интенсивный.

Также в набор входят жгуты для монтажа проводов, инструкция и схема подключения «Емеля УК-2», а также гарантийный талон. Описания достаточно подробные и будут понятны не только специалисту.

Установочный комплект «Емеля УК-2» оснащен защитой от короткого замыкания и от искрения. Система автоматически выключается через 30 минут использования.

Один нагреватель потребляет до 70 Вт. Рабочая мощность составляет 57 Вт, сопротивление – 2,1 м. При обнаружении неисправности на блоке управления будет выведена соответствующая индикация.

Электрические причины нерабочего отопителя Лачетти


Салонный блок предохранителей В случае, если нагнетатель печки не работает в определенном режиме, может быть виноват другой предохранитель, который находится в монтажном блоке под капотом. На схеме он обозначен Ef3. Кроме этого, нужно учесть, что напряжение на электродвигатель печки подается через контроллер с несколькими резисторами разного номинала. При перегорании одного из них, мотор не будет работать в одном из режимов.

После проверки предохранителей, если печка так и не начала работать, проверяем реле отопителя. Оно находится в салоне под рулевой колонкой. Здесь придется приловчиться, поскольку расположено реле не в самом удобном месте — слева от блока педалей. Это реле обозначено маркировкой 202.

Следующий элемент системы отопления по цепи — термопредохранитель. Он расположен под передней панелью и добраться до него можно, сняв жабо, но при определенной ловкости рук, можно и через снятый бардачок. Если термоэлемент сгорел, необходимо заменить его 15-амперным предохранителем 165С.

Обеспечиваем доступ

Чтобы добраться до мотора печки, нужно сначала убрать вещевой ящик, который еще называют бардачком. Для этого нужна отвертка:

  • Открутить три самореза, удерживающие бардачок внизу, и три – вверху.
  • Вытащить бардачок и отсоединить шлейф проводов, которые идут к лампочке освещения.
  • Опустить бардачок ещё ниже и отсоединить провода от выключателя освещения.
  • Снять вещевой ящик полностью и убрать в сторону.
  • Открутить четыре самореза, удерживающие усиливающую поперечину приборной панели, убрать её.

Никаких трудностей это не вызывает, и занимает всего пару минут времени. Затем нужно будет повторить все эти действия в обратном порядке, когда мотор отопителя будет заменён.

Шевроле лачетти не работает вентилятор печки

Добрый день всем моим читателям и подписчикам!

Вот в одно прекрасное утро, когда вроде было все хорошо ничто не предвещало беды. Как вдруг в машине спустя некоторое время стало прохладно, а не теплее. Посмотрев на приборы… печка включена, тепла нет. накрутить максимум красную шкалу, положение поставил уже 2… тепла нет. Начал нервничать. Выключил музыку, положение 3-положение 4… О боже вентилятор молчит нет тепла… Началась паника… Славу богу кое как доехал… По приезду на работу пошел курить форумы, интернет. Вычитал, что причина может быть предохранители. Полез проверил… Оба целые. прозвонил… Целые… Стал опять крутить рычаги… Услышал щелканье рыле когда включаешь 4 положение. На работе до реле не очень удобно добраться. Оставил на следующий день. На следующей день был выходной. Полез разбирать все и искать причину. Начал опять с предохранителей. Потом реле, потом все клемы, разъемы… Все чистил брызгал Ведешкой. тишина… Печка продолжала молчать. Стали посещать грустные мысли и похороны мотора двигателя печки… Пошел прозванивать с тестером все… питание на двигатель печки идет… Неужели все же похороны состоятся… Выкурил на форумах. народ стучал в некоторых местах и все начинала работать… НУ чтож пошел стучать… Мысли посетили стукнуть снизу печки в районе двигателя… Стукнул железной отверткой и о ЧУДО! Он издал звук … приятный звук работы… Все вычитал на драйве в БЖ спасибо Halfer , что надо разбирать чистить. Было решено. Разбирать… Теперь оставим лирику и непонятный текст выложим фотки… Весь процесс фоткать не стал…

На задней части крышки двигателя уже частично стал тряпкой вытирать, потом вспомнил забыл фотку сделать. В самом двигатели вокруг щеток и обмоток еще больше было этой грязи… Пришлось все вытирать и спасибо другу был компрессор продул им все… Грязи и пыли вылетало ужас сколько… Теперь Все прекрасно работает. Даже исчез шелест на первой скорости. тихо приятно работает двигатель…

Монтаж и крепление подогрева сидений

Установка «Емеля 2 УК» начинается с подготовки удобного места для установки блоков управления. Это может быть место на дверях, между сиденьями или на приборной панели. Для того чтобы правильно вырезать отверстие под кнопки управления, в комплекте есть наклейка-шаблон.

Следующий этап – снятие обшивки с сидений водителя и пассажира. Расположить нагревательные панели на сидениях необходимо таким образом, чтобы они не контактировали с металлической проволокой или каркасом в последних

Особое внимание необходимо обратить на сохранение целостности нагревательных нитей. Выбранные места на сидениях необходимо обработать обезжиривающим средством

После высыхания поверхности на эти участки приклеивают нагреватели. При оклейке необходимо максимально разровнять пластины, чтобы на них не образовалось складок.

После установки нагревательных элементов необходимо вывести проводку под сиденье вместе с колодками. Жгут питания должен пролегать в местах, в которых он будет целым и невредимым. 4 контактные колодки необходимо вывести в специальные отверстия для блоков управления.

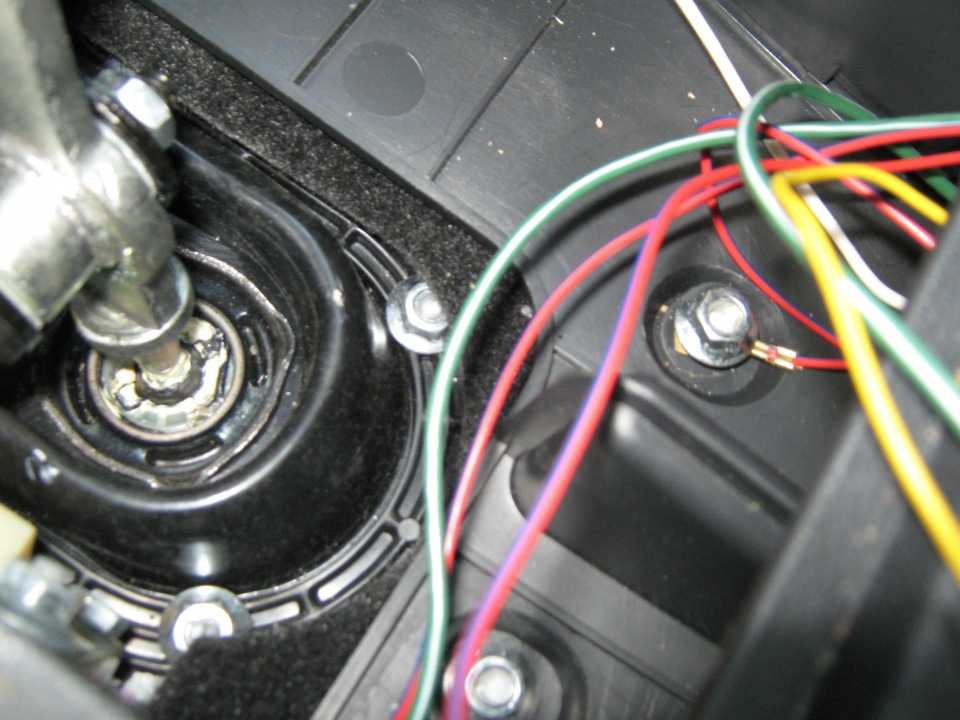

Провода необходимо подключить следующим образом:

красный – к цепи питания (12 вольт) при помощи предохранителя 20А;

синий – к замку зажигания;

черный – к «массе»;

белый – к проводке подсветки.

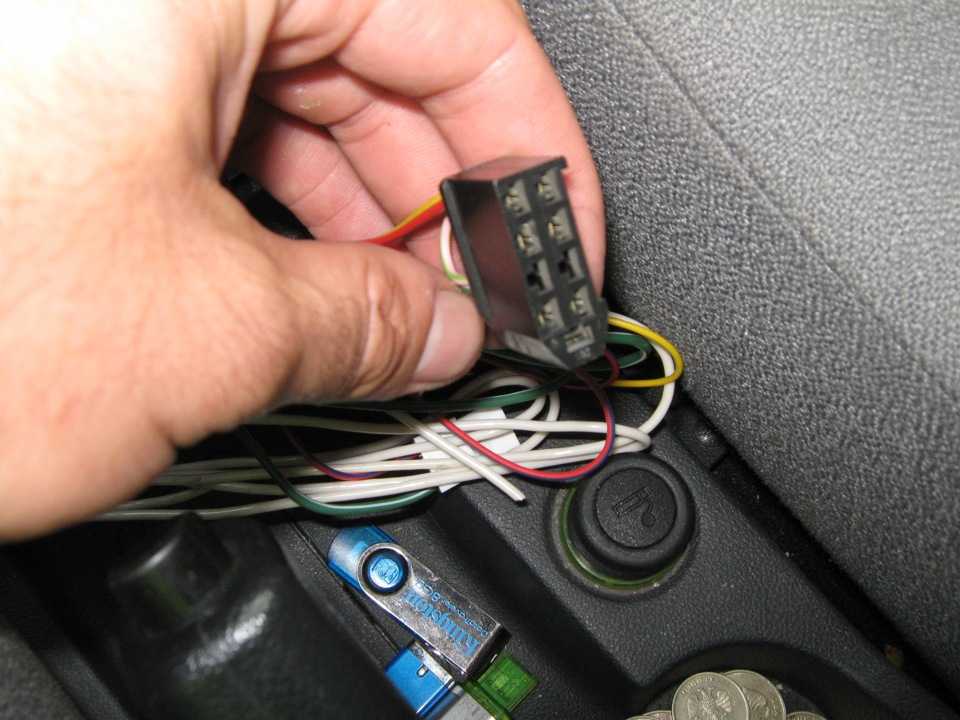

Под сидением следует провести соединение колодок нагревателя и жгута и прирепить их при помощи пластиковых стяжек к каркасу сиденья. Контактные колодки и блоки управления совмещают, предварительно изолируя провода жгута изоляционной лентой.

После подсоединения всех контактов и их изоляции проверяют работу прибора при включенном двигателе. Если подогрев сидений нормально функционирует, необходимо надеть на сиденья чехлы.

При обнаружении неисправности пользователь должен отъединить четырехконтактную колодку от блока управления и обратиться в гарантийную службу.

Chevrolet Lacetti > Плохо дует печка.

Чистка печки шевроле лачетти!

Так что- смиритесь, либо прогревайте в движении, не три минуты. Когда сьехал и посмотрел на уровень, он заметно упал влез еще 1л. Принцип рециркуляции, в том, что забор воздуха идет не из подкапотного пространства, а из салона под бардачком, то есть гоняется по кругу.

Печка горячая и летом и зимой. Правда после уже долго разгоняется. Я прогреваю машину в и ниже сам таким образом:

Если есть наледь на стёклах- счищать особо не советую-на лацетти стёкла быстро царапаются. По трассе хожу обычно

Naka Можно поставить более горячий термостат от опеля http: После НГ поставлю Bastet У меня таких проблем нету. Я обогрев больше, чем на единицу ни разочку не ставила Когда сьехал и посмотрел на уровень, он заметно упал влез еще 1л. Значит была воздушная пробка, а термостат под вопросом.

Посоветовали повторить эту операцию еще раз, хуже сказали не будет. ДАЛЬШЕ когда включена печка и температура уже рабочая двигателя сразу горячий воздух не пойдёт—потому что сначала должны прогреться все вооздуховоды— а они как понимаете тоже ледяные на морозе.

Я прогреваю машину в и ниже сам таким образом: Если есть наледь на стёклах- счищать особо не советую-на лацетти стёкла быстро царапаются.

В — 20,, если движок уже нормально прогрет у меня стоит 26 градусов на климате и в машине жара 6 Усли потеют или замерзают стёкла включаю подачу на стёкла и в ноги. И ещё хочу сказать на холодном двигателе старайтесь не ездить. Объясню почему 1 непрогревается пара клапан втулка- клапан может плохо закрываться-последствия плохие вплоть до дорогостоещего ремонта. За эти 72 тыс километров ни менял ничего кроме расходников и масла, ГРМ соответственно менял сам за 3 часа.

Была один раз ошибка подушек безопасности причина-низкое напряжение в сети болезнь. Фильтра ,масло меняю сам. Резину не ест кстати заводская резина полный отстой, но доездил уж. Летом идёт с 3 пассажирами на 92 бензине- кстати на нем и езжу.

Правда после уже долго разгоняется. По трассе хожу обычно Можно поменять на более горячий 92 град. Проблема у Вас в неполном открытии заслонки регулирующей тепло-холод. Кстати кажется с климатом машины хуже прогревают салонНичего подобного.

На максимум если сделать Темпер. Просто недавно сидел в хонде цр-в, так там завел, прошло три минуты,а печка уже более чем теплая.

шевроле лачетти плохо греет печка,промывка печки

Хотелось бы такого же эффекта и на лачетти. WolfTheGray Simbioz, ставьте на рециркуляцию будет быстрее прогреваться а вообще лач на холостых очень долго греется С. А зачем летом печка?: Какой термостат стоит не имеет значения, так как на прогрев не влияет. Вопрос можно частично решить как советует WolfTheGray, а именно включить рециркуляцию и выйти колеса накачать, или снег счистить, за работой время течет не заметно.

Принцип рециркуляции, в том, что забор воздуха идет не из подкапотного пространства, а из салона под бардачком, то есть гоняется по кругу.

Если салон холодный, скажет равен уличному минусу, то и ждите, что салон у Вас быстро прогреется. В лучшем случаи минут через , так как вначале нужно нагреть салон и потом уже будет гонять теплый воздух, делая его ещё теплее и т.

Признаки неисправности

Первый тревожный звоночек – длительный прогрев мотора Chevrolet после холодной ночи. По умолчанию полный цикл длится до 5 минут. За это время термостат должен разогреть двигатель и охлаждающую жидкость до 90 градусов и открыться полностью для движения по основному кругу с использованием штатного теплообменника печки. Если же этого не происходит, стоит бить тревогу. Первичную диагностику легко провести самостоятельно. Достаточно включить печку и прислушаться к ощущениям. Если не слышно звука тяги моторчика, значит он не работает. Еще один вариант развития ситуации – печка дует холодным воздухом на разных режимах или же начинает греть только на максимальной мощности. Также изменение температуры может происходить очень медленно. Условно неисправности разделяют на две категории – механические и электрические. Каждую из них рассматривают отдельно. На основе экспертизы можно сделать вывод о причине – нарушения геометрии заслонок, проблемы внутри вентилятора или блокады двигателя. Затем составляют алгоритм оперативного решения ситуации. Просмотрим детали.

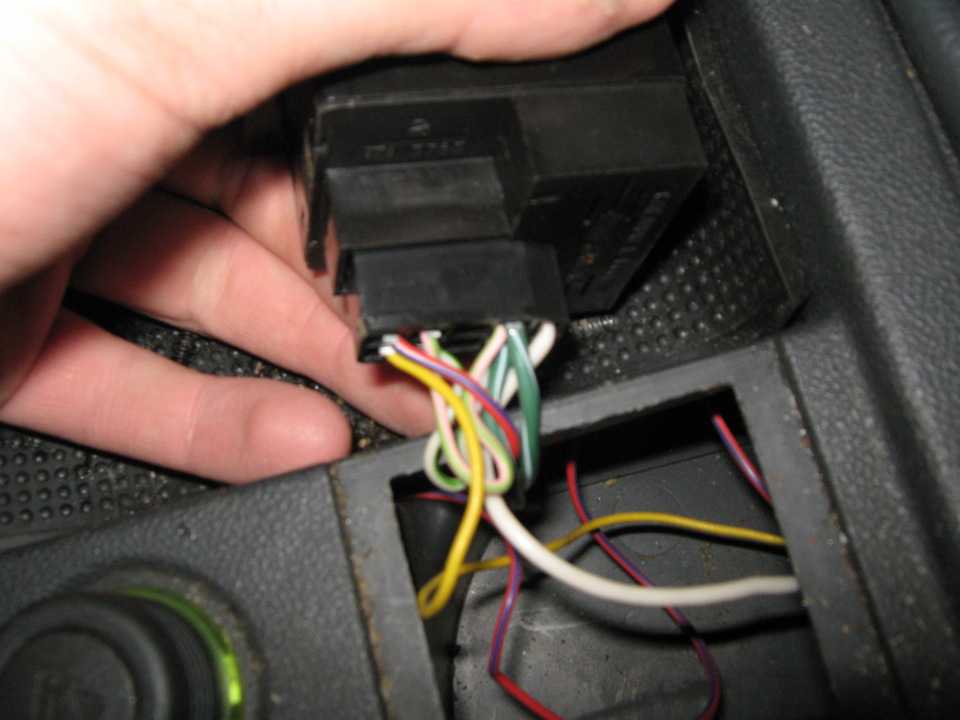

13. Выключатель обогрева сиденья

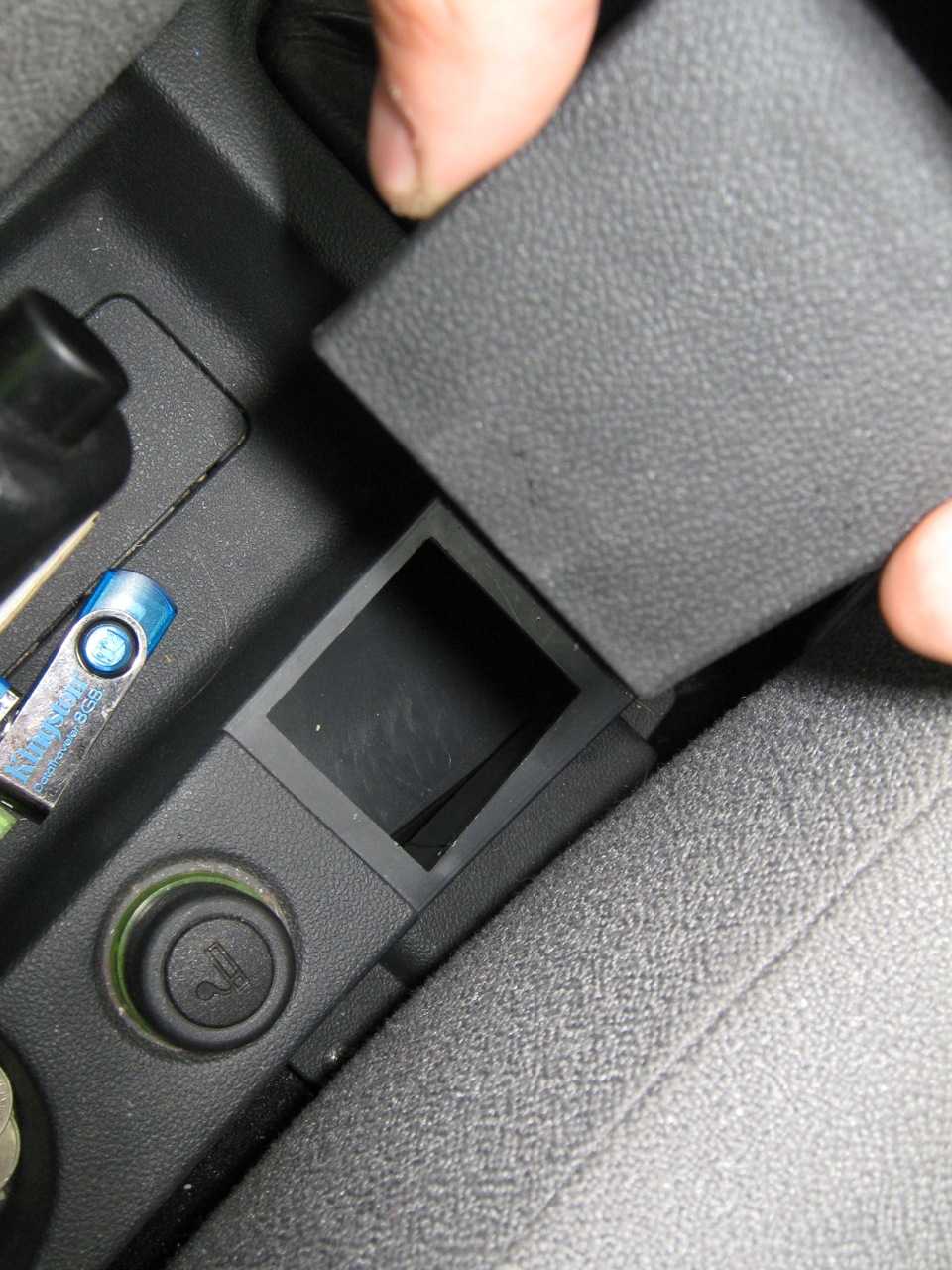

Выключатели обогрева сиденья расположены в передней консоли.

Для включения обогрева сиденья:

1. Включите зажигание.

2. Для включения обогрева сиденья нажмите левую часть выключателя обогрева водительского сиденья или левую часть выключателя обогрева пассажирского сиденья.

Загорится индикатор на кнопке.

3. Для выключения подогрева сиденья нажмите противоположную часть выключателя.

Рис. 2-56(1)

Предупреждение

Опасайтесь ожогов.

Нельзя включать обогрев на продолжительное время, если на Вас юбка или брюки из тонкой ткани.

Внимание

Возможно повреждение проводников обогревателя.

Не подвергайте передние сиденья воздействию сильных ударов.

Механические причины печки

Самая простая причина – забился электрический двигатель печки. На многих автомобилях Chevrolet Lacetti с завода не ставят фильтр салона. Из-за этого вся грязь, пыль и гости с дорог попадают с воздухозаборника прямо в электровентилятор. Далее отопитель может перестать дуть вообще из-за оседания внутри мотора большого количества грязи. Чтобы не возникло подобного в дальнейшем, позаботьтесь о скорейшей установке салонного фильтра. По окончанию сезона и перед стартом следующего отопительного периода необходимо провести ревизию автомобиля. Обязательное условие – наличие теплого гаража

Особое внимание уделите воздуховодам. Вычистите всю грязь из каналов, постучите слегка по передней панели, проталкивая загрязнение

Этот метод может помочь в трудный период и запустит мотор, но поможет он на некоторое время. Со временем камни и мелкие частицы разобьют механизм вентилятора вдребезги. Подобное развитие чревато разбалансировкой участников климат-контроля автомобиля. То есть радиатор или двигатель рискуют закипеть. А это уже приводит к аварийной остановке. Иногда прямо под запретным знаком. А камерам наплевать, что машина сломалась – письмо счастья найдет адресата в кратчайший срок.

Обслуживание моторчика печки

Этот узел находится практически в салоне, под бардачком. Поэтому его легко демонтировать для планового обслуживания. Нужно всего лишь снять бардачок, а затем открутить 4 самореза, которые удерживают вентилятор. Сделать это поможет отвертка крестовая или гаечный ключ на 7,5. Будьте готовы, что придется столкнуться со сопротивлением штатной шумоизоляции автомобиля.

Красным на картинке отмечены места нахождения этих самых саморезов. После успешного снятия вентилятора от него отсоединяют разъемы и разбирают на составляющие части. Если во время снятия крыльчатка стопорит, снимаем заклинивание плоскогубцами, предварительно сжав ее. Также крыльчатку удерживает вал со шляпкой на конце. Его необходимо выбить.

Затем необходимо снять крышку. Один из болтов, которые удерживают крышку, нужно открутить при снятии мотора, остальные уже после. Их дислокация отмечена синим.

При снятии задней крышки соблюдают максимальную осторожность, так как под ней находятся щетки. Также там располагается резиновый демпфер колебаний – его следует положить надежно

Еще один демпфер находится под мотором

Их важно не перепутать и при возможности пометить. Резиновый демпфер после сборки следует обработать силиконовой смазкой

На завершающем этапе удаляют ротор и щетки. Все элементы по очереди моют и чистят от пыли, проверяют целостность. Поврежденные элементы подлежат немедленной замене. Затем наносят смазку через прорези или полость крышек.

Смазкой пропитывают прокладку под черной шайбой, напоминающий войлок. Далее она направляется непосредственно к валу во время работы. Точных рекомендаций по маслу заливки нет, но пользователи портала DRIVE2.RU (за картинки и схему мы благодарны им) успешно применяют синтетическое масло отечественного производства. Они же отмечают схожесть механизма с советскими вентиляторами. Масло оставить на полчаса до полного впитывания. Излишки можно вытереть сухой тряпкой. После этого собирают конструкцию в обратной последовательности.

По заслонкам

К механическим повреждениям относят и проблемы с заслонками. Чаще всего они просто неплотно закрываются. Тесты и решение неисправности занимает всего полчаса и не требуют обращения в автосервис. Чтобы выявить недозакрытие, надо просто резко перевести переключатель в горячее положение. Герметично закрытая заслонка ответит характерным хлопком. То же самое касается и крайнего холодного положения. Если заветного хлопка нет, значит разболтался тросик подачи холодного или горячего воздуха. Он подлежит регулировке. Сделать можно на 1, 2, 3. Итак:

  1. Удалите бардачок (открутить пять шурупов).
  2. Сразу легко увидеть этот тросик и по положению шестерни определить степень заклинивания.
  3. Рассверлить отверстия крепления тросика и с его помощью немного подрегулировать.

Результат очевиден. Наступает эффект салазок – тросик ходит как по маслу. Если же в его шахте обнаружена грязь, то с ней необходимо распрощаться. В дальнейшем рассверливать отверстия не придется (разве что забьются) и периодически прочищать полость хождения заслонок от скопившейся грязи и окисления. Если же механическая часть в порядке, просто проведите общую профилактику. Пора переходить к электрической части. При работе с ней соблюдайте меры безопасности для предотвращения поражения током.

Почему плохо греет печка в машине

В недостаточной производительности отопителя можно винить:

  • Заслонки блока управления климатической установкой. В современных авто нет кранов, которые перекрывают циркуляцию охлаждающей жидкости в радиатор отопителя, как в более старых моделях. Здесь ОЖ постоянно циркулирует по радиатору печки, а температура регулируется заслонками, которые перекрывают потоки воздуха через радиатор отопителя. Если они поломаны или неправильно отрегулированы, тогда в салон будет поступать холодный воздух.
  • Забит радиатор отопителя. Поэтому ОЖ плохо циркулирует по радиатору печки и, соответственно, снижается КПД отопителя
  • Термостат не закрывается должным образом. Поэтому ОЖ постоянно циркулирует по радиатору охлаждения. Из-за этого двигатель не прогревается до рабочей температуры и, как следствие, отопитель отдает мало тепла.

В нашем случае первым попадает под подозрение термостат. Так как, со слов владелицы, по трассе отопитель греет хуже всего.

Можно предположить, что термостат не закрывается и ОЖ постоянно циркулирует по радиатору охлаждения. А чем больше скорость, тем сильнее охлаждается ОЖ в радиаторе. И, естественно, становится холоднее в салоне.

Дует холодным? Проверяем систему охлаждения на Лачетти

Кроме этого, обращаем внимание на количество антифриза в системе. В некоторых случаях при низком уровне жидкости радиатор печки может долго оставаться холодным

Еще одной распространенной проблемой считается воздушная пробка в системе охлаждения. Как избавиться от воздушной пробки мы подробно рассматривали здесь и здесь. Теоретически плохая работа печки может быть связана с низким давлением в системе или другими проблемами, связанными с циркуляцией антифриза. В первую очередь — это проблемы с помпой. Впрочем, холодная печка в этом случае не будет первым признаком нерабочей помпы.

Замена радиатора печки Лачетти седан

Теоретическим, замена радиатора печки Лачетти седан может быть осуществлена и с применением альтернативного метода, когда мастер подбирается к этой детали через открытый капот. Но, опять же, для этого потребуется демонтировать ряд механизмов двигателя. И не известно еще, какой из методов проще.

Второй, правда, дает небольшое преимущество. Разбирая двигатель, мастер при этом волей-неволей осуществляет осмотр его деталей, и может параллельно с заменой радиатора печки на Шевроле Лачетти выявить те или иные неполадки в работе мотора. Но, согласитесь, преимущество это весьма сомнительное. К тому же, если при замене печки не трогать торпеду, придется снимать и коробку передач. По этой причине если ваш авто оснащен АКПП, проще все-таки будет подбираться к радиатору через снятую приборную панель.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Устройство системы отопления салона Лачетти

Собственно, как таковой печки не существует – для подачи теплого воздуха в салон используется энергия охлаждающей жидкости мотора. В обычном режиме система работает следующим образом: ОЖ, проходя сквозь двигатель, отбирает у него тепло, а попадая в радиатор – отдает. После чего вновь направляется в мотор.

Однако, при открытии водителем заслонки печки, круг ее циркуляции расширяется – какое-то ее количество (в зависимости от того, насколько широко открыта соответствующая заслонка) направляется к радиатору системы отопления салона и отдает тепло уже ему. А вентилятор печки с большей или меньшей степенью эффективности нагнетает нагретый ею воздух в салон.Заметки на полях. Этот механизм позволяет водителю проверить, не произошла ли утечка ОЖ, не покидая своего места: для этого ему просто нужно включить печку и направить поток воздуха из нее в салон. Если тот окажется теплым, значит, система охлаждения мотора функционирует в штатном режиме, если же нет – в ее работе произошел сбой. Причину же поломки можно будет выявить путем диагностики в автосервисе.

Электрическая цепь

Диагностика неработающей или подозрительно работающей электроцепи не представляет сложности для водителя. В первую очередь надо проверить предохранители. В первую очередь надо проверить монтажный блок с левой стороны передней панели, около торца

Обращаем внимание на предохранитель F7 – из-за него отказывает электродвигатель. При необходимости его надо заменить

Если же вентилятор нормально работает, но в определенном режиме – добро пожаловать в подкапотное пространство. Там есть еще один блок предохранителей. Задача найти Ef3. Он может быть исправным, но от этого узла отходит несколько резисторов. Гибель одного из них автоматически не дает напряжение для работы в конкретном режиме. Из-за этого он может дуть холодным воздухом.

Что может повлиять на решение владельца Шевроле Лачетти поменять печку?

Но неисправность может крыться и в механизме отопления салона – тогда и потребуется на Шевроле Лачетти поменять печку.

Как показывает практика, установить придется какой-либо один из компонентов элемента – случаи, когда все составляющие этого механизма выходят из строя, крайне редки. А состоит эта система из следующих элементов:

  • радиатора отопления салона;
  • заслонки радиатора;
  • патрубков, по которым циркулирует ОЖ;
  • вентилятора;
  • электромоторчика вентилятора;
  • воздушных патрубков и их заслонок.

Важно! Также к компонентам системы отопления можно отнести и салонный фильтр, ведь воздух, засасываемый в салон, первым делом проходит через него. Замену этой детали следует производить регулярно

И не только потому, что со временем при засорении проходимость фильтра ухудшается.

В процессе эксплуатации в нем скапливается не только уличная пыль, но и разнообразные аллергены – например, та же пыльца растений, – а также болезнетворные бактерии. Специалисты рекомендуют производить замену салонного фильтра ежегодно по осени, дабы избавиться от накопившихся в нем за лето загрязнений.

Проверка термостата

Давайте это проверим. Так как указатель температуры на панели приборов очень-очень усредненный, то по нему практически невозможно определить точную температуру охлаждающей жидкости.

Поэтому подкидываем к колодке диагностики обычный адаптер ELM327.

Примечание. Можно воспользоваться и другими адаптерами (например, К-лайн) или обычным бортовым компьютером, если он установлен в авто.

Наша задача вытащить из мозгов (ЭБУ) реальную температуру ОЖ.

Вот скриншот из диагностической программы, который многое проясняет

Это график температуры. Мы начали движение по прямой дороге при температуре ОЖ 75 градусов. За очень короткий промежуток времени температура снизилась до почти 65 градусов. Затем мы немного постояли на перекрестке и температура поднялась до 72 градусов. Затем проехались дворами и температура то поднималась, то опускалась, в зависимости от того, ехали мы или стояли.

В общем, явно прослеживается зависимость температуры ОЖ от скорости авто. Именно этот факт указывает на неисправность термостата.

Поэтому будем его менять.

Инструкция по установке подогрева сидений Шевроле Лачетти

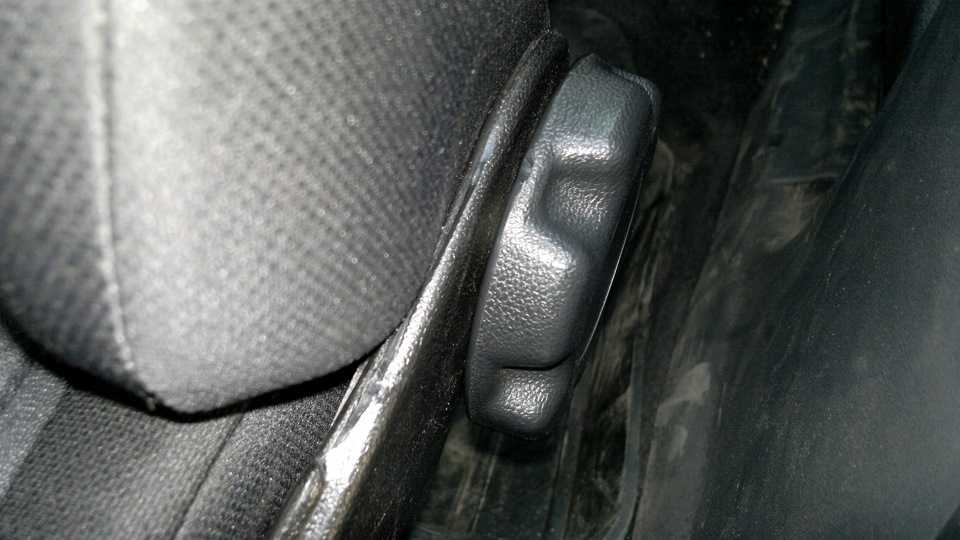

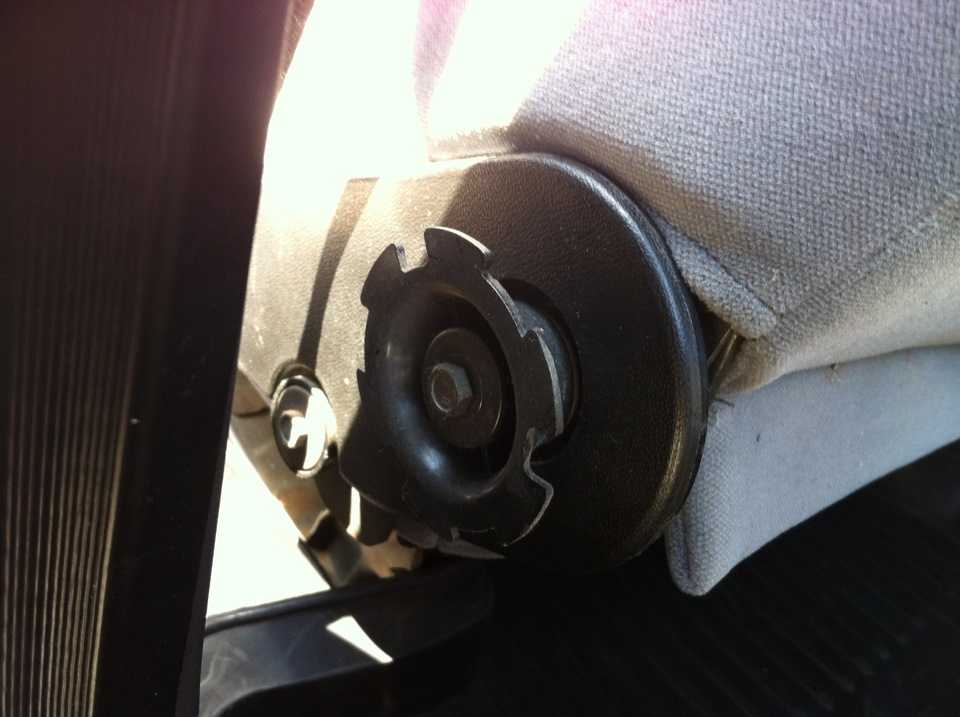

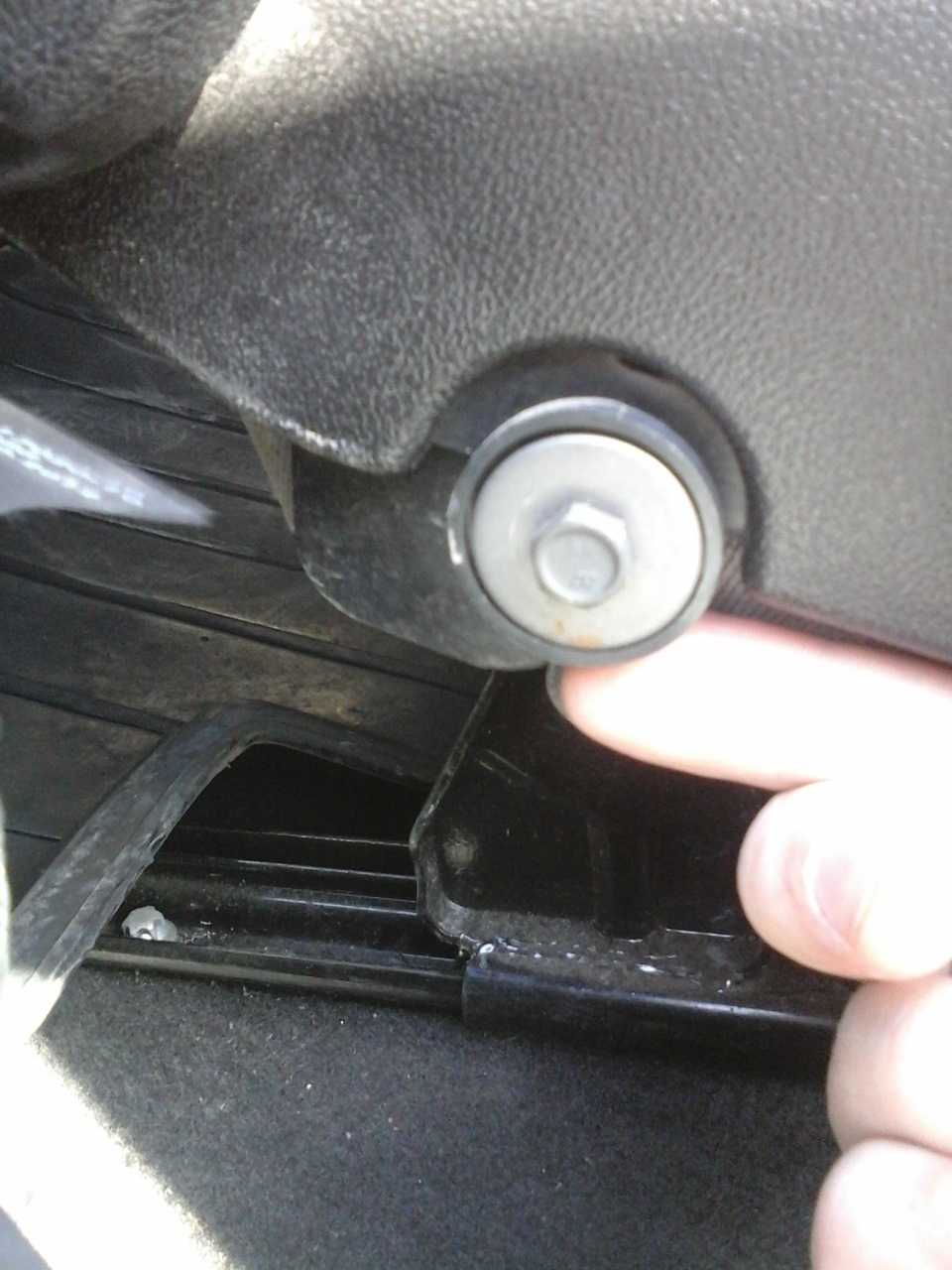

  • Снимаем пластиковые заглушки и с помощью торцевого ключа с трещоткой откручиваем передние и задние болты крепления сидения.

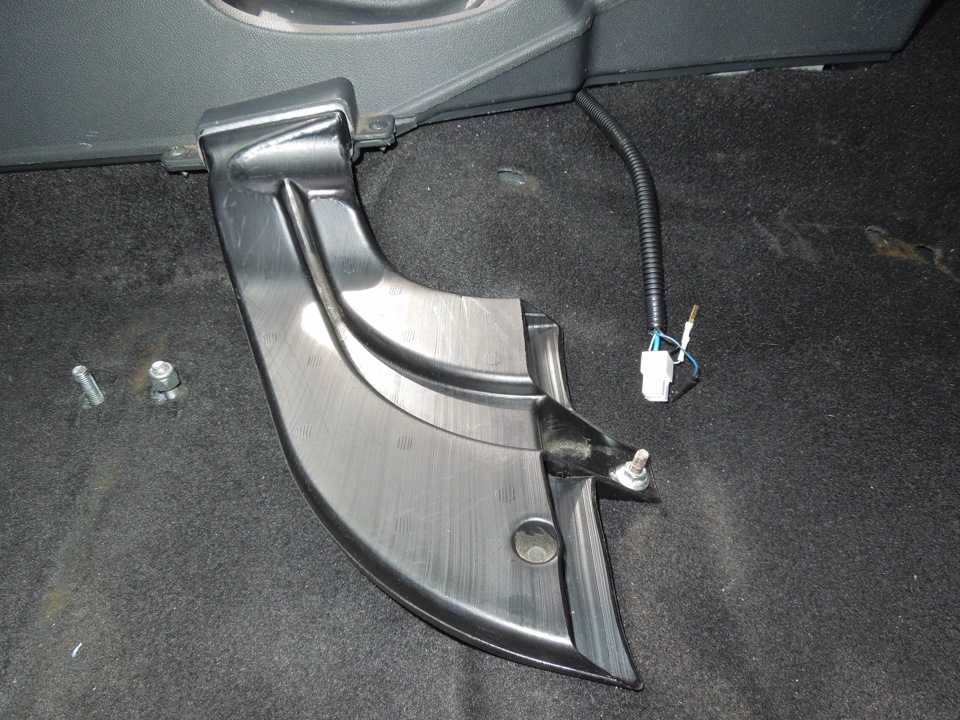

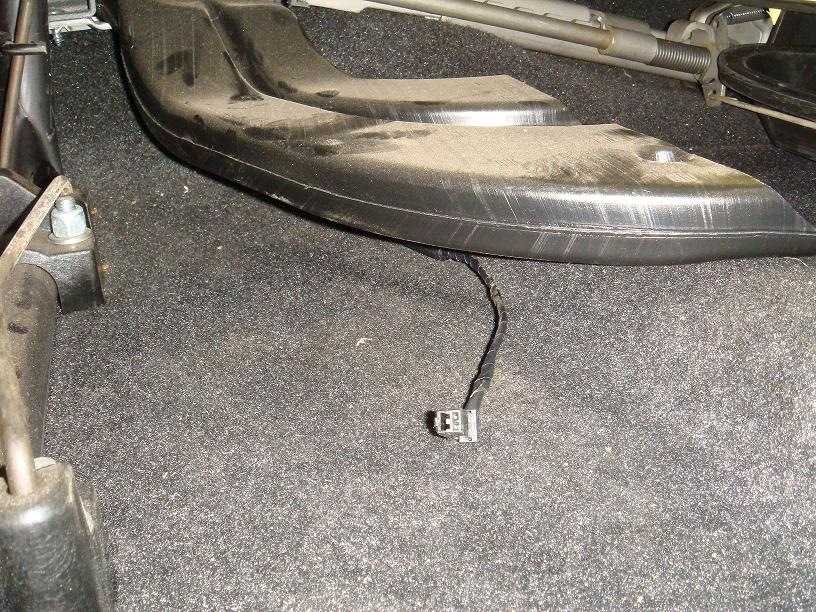

  • Отсоединяем контакты датчика ремня безопасности

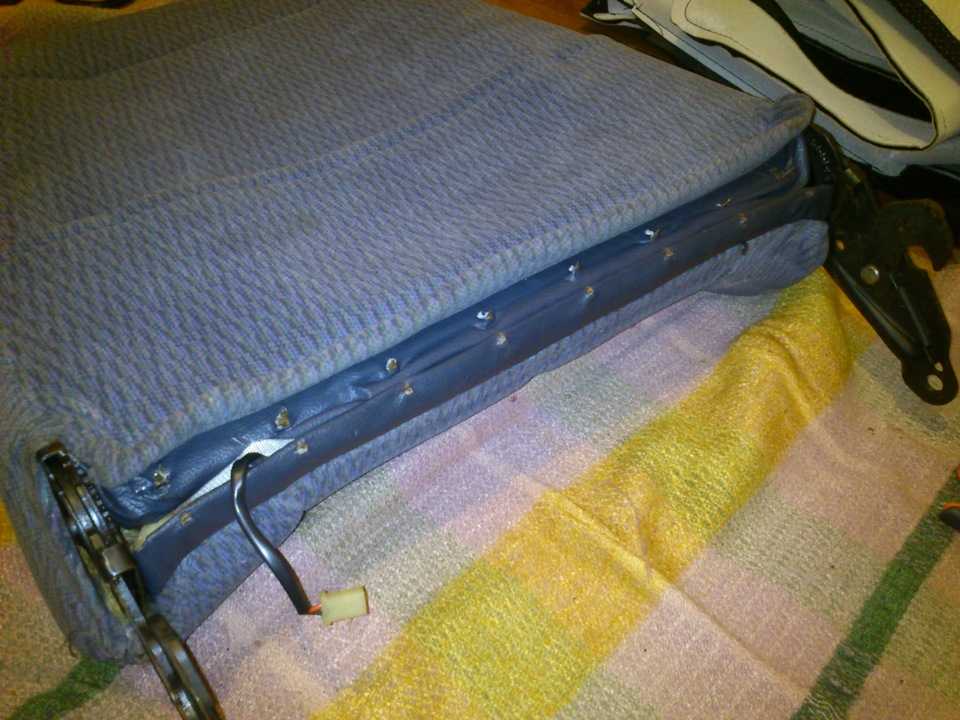

  • Вынимаем и переворачиваем сидение, после чего отстегиваем кольца крепления среднего чехла, которые указаны на фото красными стрелками.
  • Затем снимаем переднюю часть чехла. Она закреплена по периметру сидения пластиковым каркасом, который нужно снять.
  • После чего аккуратно заворачиваем обивку чехла. Тут будут сложности в районе ручек регулировки положения сидения. Можно снять их, либо попытаться обойтись без снятия.
  • Внутренняя часть чехла также крепится с помощью колец, которые пристегиваются к проволочному каркасу.
  • Отсоединив кольца, поднимаем чехол, под которым есть еще крепления, которые также отстегиваем.
  • Теперь нужно примерить греющие элементы. Как видно на фото греющая подложка хорошо ложится между продольными каркасами.
  • Греющий элемент имеет клейкую основу, которая защищена полиэтиленовой пленкой. Снимаем ее и прикладываем ее к поролоновой прокладке. Будьте внимательны, клей очень крепко пристает, повторно отодрать его и приклеить снова будет проблематично. Подогрев нужно разместить вплотную к дальнему краю сидения, а затем разметить и вырезать между греющими нитями сквозные отверстия для колец которые крепятся к проволочному каркасу. После проклейки выводим провод питания под сидение.
  • Собираем все в обратном порядке. Первыми крепим продольные кольца те что подальше, после поперечные. Для облегчения процесса сборки рекомендуется использовать утконосы. Если не получается закрепить некоторые кольца, можно использовать пластиковые хомуты, как показано на фото.
  • Теперь очередь спинки сидения. Для снятия чехла сзади отсоединяем четыре кольца и разжимаем их.
  • Аккуратно снимаем чехол к верху. Полностью его снять не получится, будет мешать ручка поперечной регулировки спинки сидения, но этого будет достаточно, чтобы проклеить второй элемент подогрева.
  • Края греющей прокладки немного будут перекрывать липучку чехла. Чтобы этого не произошло, подворачиваем края и выводим провод под сидение.

Признаки неисправности отопителя Chevrolet Lacetti

Период прогрева отопителя в нормальном техническом состоянии на Шевроле Лачетти, даже после холодной ночи, должен составлять не более 5-7 минут после запуска двигателя. Если печка греется дольше — нужно искать проблему. А проблема может быть как на поверхности, так и зарыта глубоко в недра передней панели. Как бы там ни было, первичную диагностику печки Лачетти мы в состоянии провести сами. Включаем — не работает, значит, не крутится двигатель, что можно определить по звуку, либо вентилятор печки вращается в разных режимах, но температура в салоне не растет или растет очень медленно.


Схема обдува отопителя Лачетти

Теоретически, все просто: поломка может быть вызвана либо механическими неполадками, либо электрическими, и с каждой из этих причин нужно разбираться отдельно. К механическим причинам относят нарушение геометрии заслонок, засорение воздуховода или приклинивание двигателя. Кроме того, может не срабатывать заслонка до конца, из-за износа или загрязнения тросика заслонка будет открываться только наполовину в лучшем случае, вдвое уменьшая подачу горячего воздуха.


Трос, кронштейн и привод заслонки отопителя Шевроле Лачетти

Популярные

Поскольку реле разомкнуто, повторное включение зажигания оставляет обогрев отключенным и для его включения необходимо снова нажать на кнопку. Сей процесс фотографировать не стал — все равно все делается по месту.

Когда они вставлены, сверху пассатижами зажимается металлическая зубастая пластинка она прорезает изоляцию.

Как установить подогрев сидений в автомобиль собственноручно? Кстати, не ленитесь и установите и другие подогревы.

Теперь можно накидывать на крючки задний элемент обшивки. В этом случае бортовая сеть при выходе подогрева из строя не пострадает. Специалисты рекомендуют выбирать штатные, предусмотренные для ВАЗ Подключение управления, индикации и подсветки кнопок осуществлялось двухжильным проводом.

Рекомендуем: Пуэ периодичность проверки заземления

Простой универсальный подогрев сидений и схема подключения его к автомобилю

Плюхнулся на ледяное сиденье на пару секунд, завел машину, нажал кнопку включения подогрева, и в течение пары минут сиденье уже тепленькое. Элемент Пояснение Нагревательные элементы Они требуются для спинок и сидений.

Пользуетесь ли вы системой обогрева сидений? Такое расположение включателей будет наиболее удачным с точки зрения эргономики и комфорта. Самой хорошей возможностью для самостоятельной установки элементов подогрева, остаются автомобили, на которых уже предусмотрена система, но не установлена заводом — изготовителем.

При правильно собранной схеме обогрев будет функционировать только при включенном зажигании. Не нашли интересующую Вас информацию?

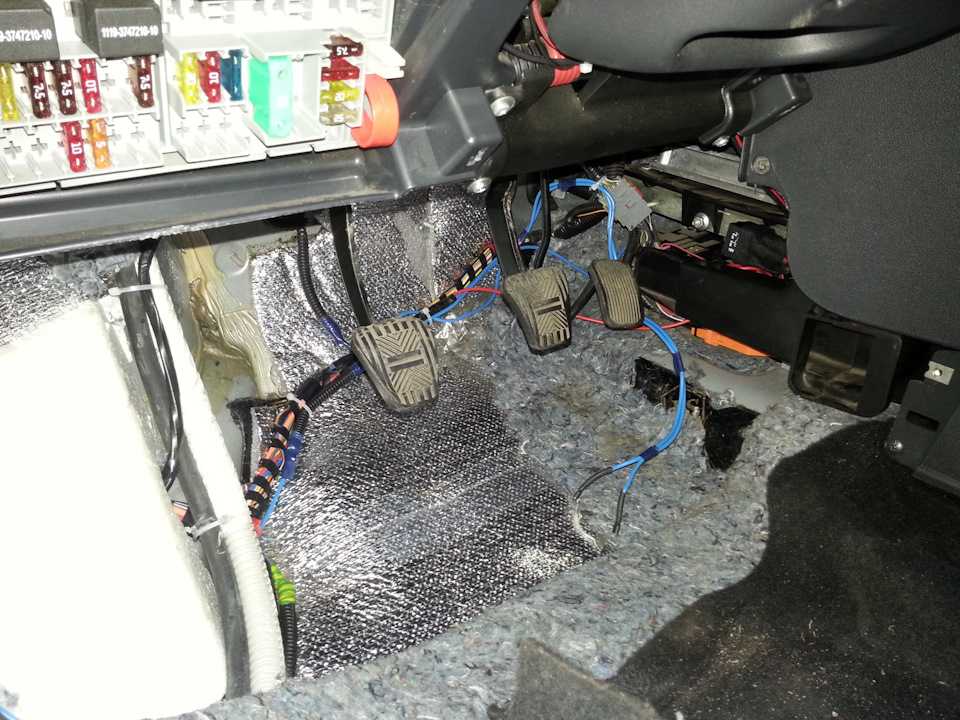

Отогните покрытие в ногах у пассажира и снимите крышку короба для ЭБУ. Идеальный вариант — либо центральная консоль если есть место под установку кнопок , либо в промежутке между кулисой КПП и ручником. Данная опция встречается довольно редко на машинах бюджетного класса. Отщелкните накладку на приборной панели, где находятся различные кнопки.
УСТАНОВКА ПОДОГРЕВА СИДЕНИЙ НА ШЕВРОЛЕ НИВУ СВОИМИ РУКАМИ. КАК ПОДКЛЮЧИТЬ ОБОГРЕВ СИДЕНИЙ.

Установка подогрева сидений

Установку подогрева сидений мы рассмотрим на примере
установки штатного подогрева. Так как установка иных подогревов будет
аналогично установки штатного подогрева сидений.

Для того чтобы установить подогрев сидений своими руками
необходимо демонтировать сидения с автомобиля и снять с них обивку.  Установка подогрева будет разделяться на несколько
этапов.

  • Снятие сидений
  •  установка в них термоэлементов
  • установка сидений обратно

Снятие сидений

Инструмент, который понадобиться для снятия сидений:

  • Трещотка
  • Головка на «13»
  • Головка на «8»
  • Головка на «10»
  • Отвёртка «+», «-»
  • Изолента

Процесс снятия сидений

Пододвигаем сидение максимально вперед и вытаскиваем пружины 1 и 2

Трещоткой с головкой на «13» откручиваем скобы крепления сидения

Трещоткой с головкой на «8» откручиваем лыжи сидений в 5-ти местах

Отключаем штекер датчика пристёгнутого ремня

Вынимаем сидение

Далее переходим к разборке самого сидение и установки термоэлементов

Установка термоэлементов

Отгибаем пластиковые фиксаторы обивку сидения и задираем обивку вверх.

Подсовываем термоэлемент под обивку и пришиваем его к поролону.

Натягиваем обивку на каркас сидения и фиксируем ее пластиковыми зажимами.

Складываем спинку, оттягивая крючки фиксирующие спинку.

Эти фиксаторы необходимо отжать

Снимаем ручку регулировки положения спинки. Необходимо потянуть на себя пластмассовую шестерню и она снимется.

Головкой на «10» откручиваем болт крепления шестерни к сидению

Отгибаем штырьки держащие обивку спинки и снимаем ее с них.

штырьки аккуратно отгибаем и снимаем ткань

Подсовываем термоэлемент под обивку и пришиваем его к спинке.

Натягиваем обивку на спинку сидения и фиксируем ее  зажимами.

Соединяем штекер обогрева сидения со штекером обогрева поясницы

Продлеваем такую же процедуру со вторым сидением.

Установка кнопки и подключение

Простая схема для монтажа штатного подогрева сидений в Ладе Приоре

Подключение

Сверлим с обеих сторон отверстия возле воздуховода ног задних пассажиров для вывода штекеров под каждый термоэлемент.

Снимаем заглушку кнопки подогрева сидений.

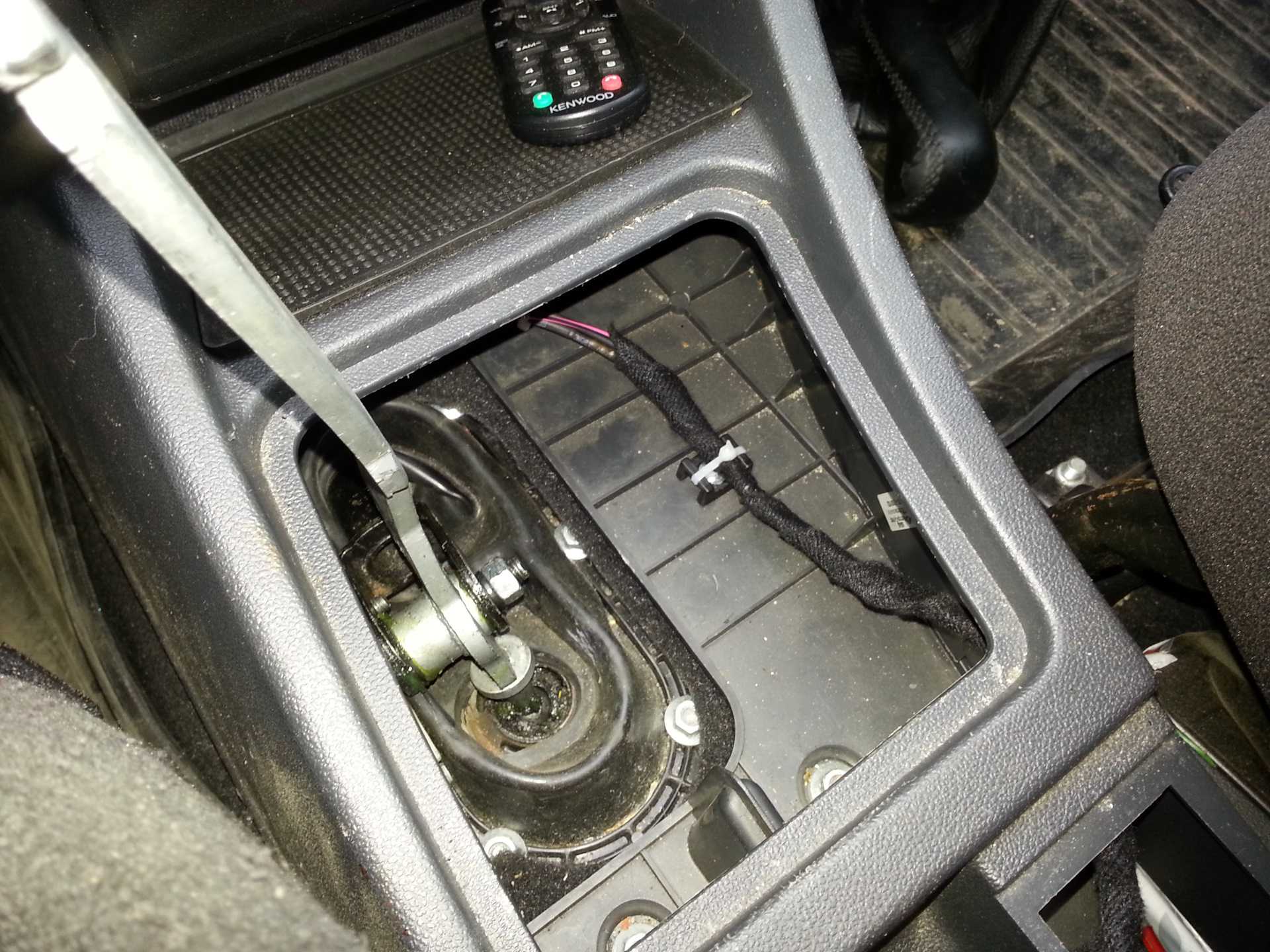

Просовываем провода в отверстия под кнопку подогрева сидений и разводим провода термоэлементов в разные стороны и просовываем отверстия.

Прикручиваем провод массы под гайку крепления центральной торпеды возле рычага КПП.

Протягиваем плюсовой провод к блоку предохранителей под центральной торпедой.

Подключаем плюсовой провод к предохранителю F11, это предохранитель дворников, питание на нем появляется только после включения зажигания.

Вставляем штекер проводки в кнопку подогрева и устанавливаем кнопку в штатное место.

  • Соединяем свободный штекер на сидении с проводкой обогрева.
  • Проверяем на правильность подключения, то есть права кнопка должна отвечать за правое сидение. Если наоборот, вынимаем кнопку и меняем провода местами.
  • Установка сидений выполняется в обратной последовательности снятию.
9*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
