Не работает свет в салоне ваз-2110

Не работает свет в салоне ваз-2110

Почему тухнут габариты и подсветка приборов на Шевроле Лачетти

Потухла подсветка панели приборов.

Для начала найдём связь между габаритами и подсветкой приборов.

Расположение блока предохранителей.

Гарантированное короткое замыкание

Тем не менее в 99% случаев оказывается, если не горят габариты и подсветка приборов, то замена этих предохранителей ничего не даёт и их тест покажет, что с ними все в порядке.

Внимание. Перед заменой лампы подсветки бардачка обязательно снимите минусовую клемму АКБ, иначе может потухнуть подсветка панели приборов

Дело в том, что если не снять минусовую клемму с аккумулятора и начать разбирать бардачок, гарантировано короткое замыкание в цепи подсветки бардачка — контакты патрона неминуемо замкнут на массу, если не обесточить машину.

Даже в том случае, если бардачок мы не разбирали, но при этом пропало габаритное освещение и подсветка приборов, с большой долей вероятности мог перетереться и замкнуть жгут проводов , ведущий к выключателю и к подсветке бардачка, что тоже вызовет короткое замыкание и перегорание предохранителя F21. Он отвечает за задние противотуманные фары.

Если всё сделаете правильно, то габариты будут вновь гореть.

Багажный отсек

Так как частью салона автомобиля можно считать багажный отсек, необходимо уточнить, что здесь также имеется фонарь. С его помощью можно осветить содержимое багажника. В некоторых ситуациях его работа является незаменимой. Для осуществления доступа к данному механизму, необходимо совершить следующие действия:

  • Полностью выключается наружное освещение в автомобиле.
  • Чтобы освободить фонарь из месторасположения, необходимо воспользоваться инструментом. Для этой цели можно использовать простую отвертку. Ей необходимо извлечь фонарик из обшивки салона.

Примечание: Для демонтажа плафона, необходимо отсоединить его от двух проводов питания. Для того чтобы исключить вероятность короткого замыкания при использовании данного осветительного прибора, необходимо произвести изоляцию специальной липкой лентой или другой герметикой, его соединения.

  • Лампа удаляется посредством нажатия на соединительные элементы. Оно происходит по аналогии с предыдущим описанием извлечения ламп из патрона.
  • Для включения новой лампы, необходимо произвести ее установку. До упора она вжимается в крепление патрона.
  • Для установки фонарика на прежнее место, необходимо завести один конец плафона в разъем обшивки, а на второй произвести небольшое давление. Легкий щелчок будет характеризовать полное соединение фонаря с разъемом в багажном отсеке.

Hyundai Accent SilverHeart › Бортжурнал › Свет в бардачок.

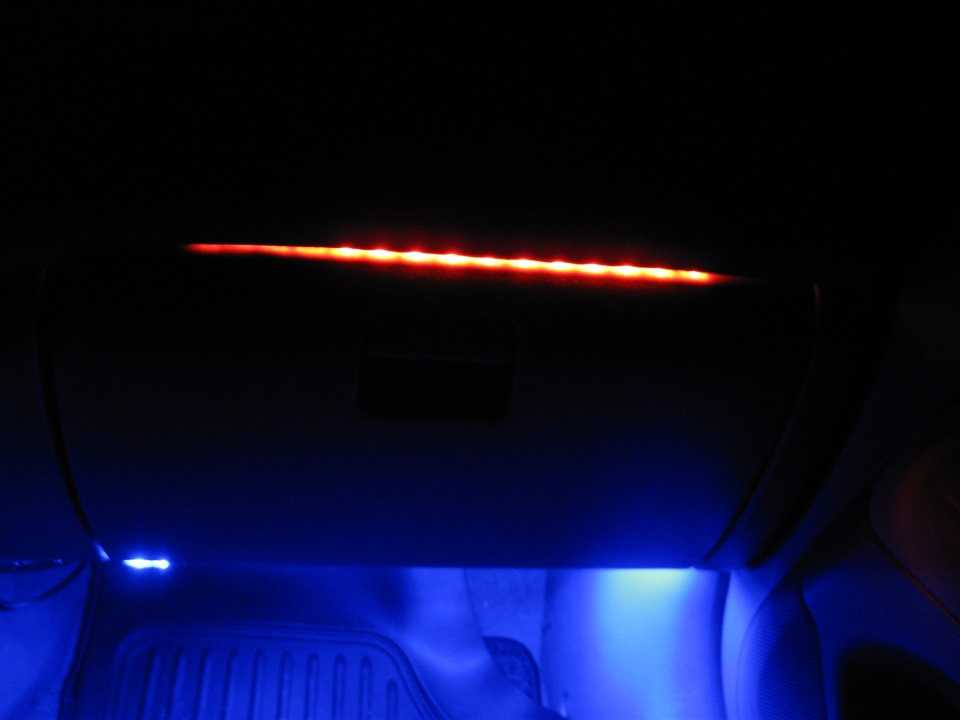

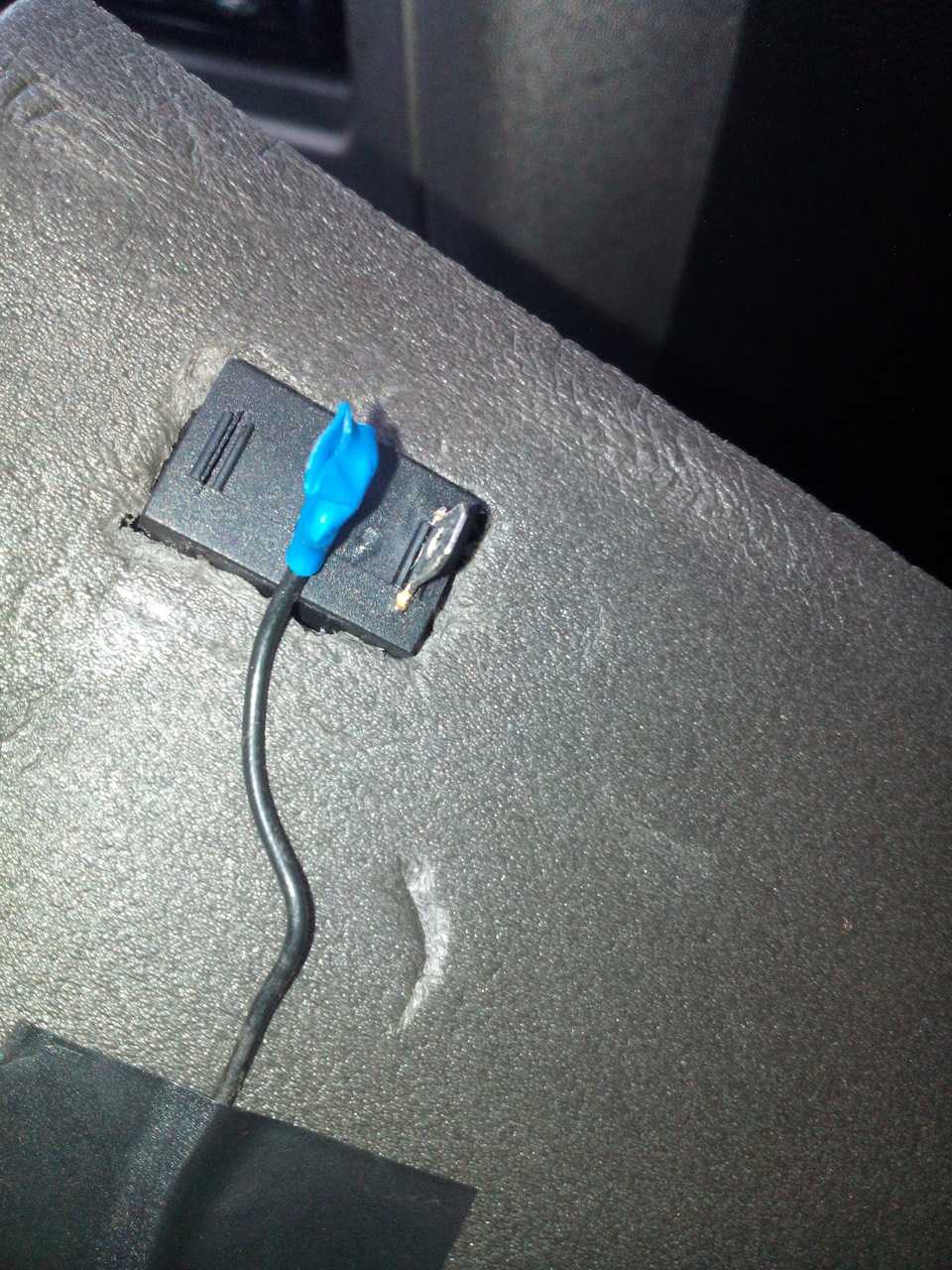

Давно чесались руки по этому поводу, его так не хватает. Едешь на работу — темно, с работы возвращение — темно, такова наша зима. Вопрос назрел остро, но останавливало одно — где брать «+», который будет работать не зависимо от положения ключа зажигания, или его присутствия. Очень понравилась идея установки хорошего акцентавода Никиты, он же Semmy99. Он умело спрятал выключатель сигнализации от ВАза в проушину где находиться замок бардачка. Пролистав множество вариантов установок, был разачарован, т.к. все они работали либо при включенных габаритах, либо с ключом в замке зажигания. И прекрасным зимним вечером, собираясь ставить авто на стояку, открыв дверь взгляд упал на ранее сделанную мной подсветку ног (которая, как все наверное помнят, загорается без ключа в замке), ЭВРИКА! Значит плюс постоянный, и не надо запитываться от магнитол или чего иного (чего я очень не хотел и старался избежать), нет лишних проводов за торпедой и тому подобного! Найти минус не очень сложно.

Для просмотра онлайн кликните на видео ⤵

Подсветка бардачка Хендай Солярис (Hyundai Solaris). Делаем подсветку в бардачок самостоятельно Подробнее

Подсветка бардачка своими руками. Светодиодная подсветка. Подробнее

как сделать подсветку бардачка в авто Подробнее

Подсветка Бардачка На RIO. Это реально! ОБзор установки подсветки бардачка Подробнее

Свет в бардачок. Быстро, дешево, качественно. Подробнее

Подсветка ног в салоне авто, бардачка и багажника на ЛАДУ ГРАНТА / Гараж 73 Подробнее

ПОДСВЕТКА САЛОНА ЛЮБОГО АВТОМОБИЛЯ СВОИМИ РУКАМИ ЗА 5 МИНУТ Подробнее

Лада гранта,освещение бардачок,бардачок Подробнее

Подсветка бардачка Solaris Подробнее

ТОП 23 САМЫХ КРУТЫХ ТОВАРОВ ДЛЯ HYUNDAI SOLARIS ИЗ КИТАЯ КОНКУРС Подробнее

Устанавливаем подсветку ног в Авео

Подсветку можно установить в двух местах спереди, либо четырех: спереди и сзади.

Спереди светодиоды устанавливаются:

  • со стороны водителя в подрулевое пространство за пластиком, туда крепится планка с приклеенными светодиодами;

    Со стороны водителя светодиодную ленту можно прикрепить в подрулевом пространстве, сняв пластиковую панель

  • со стороны пассажира приклеивается на пластиковый корпус испарителя кондиционера
    Можно приклеить светодиодную ленту на корпус испарителя кондиционера

    (смотрите «Как самостоятельно почистить кондиционер в Авео«) либо на металлическую планку за бардачком.

    Приклейте светодиоды к металлической планке, которая находится за бардачком

    Снимите железную перемычку и прикрепите к ней светодиодную ленту

  • либо светодиоды можно установить в районе боковых воздуховодов.

    Также ленту можно прикрепить возле воздуховодов

Сзади светодиоды приклеиваются на железное основание передних сидений.

Сзади светодиоды прикрепляются на железные основания сидений

Постарайтесь приклеить так, чтобы задние пассажиры не касались их ногами , иначе они их оторвут.

Схема соединения всех светодиодов параллельная, т.е. плюс подключается к плюсу, а минус к минусу. После чего уже два провода нужно протянуть к питанию, которое мы возьмем от светильника освещения салона.

Питание для подсветки ног будем брать от люстры салона

Для того чтобы подключить провода к плафону, нужно снять с правой стороны пластиковую панель, закрывающую стойку и выкрутить светильник. Затем просуньте провод и подключитесь к контактам светильника, обязательно соблюдайте полярность.

При подключении питания соблюдайте полярность

Проверьте работу всей схемы, а затем установите обратно светильник и панель стойки. Другие провода также следует спрятать под обивку, пластиковые панели и т.д.

Результат подсветки ног спереди

Результат подсветки ног сзади

Единственный недостаток данного варианта освещения ног, это отсутствие плавного загорания светодиодов при открытии двери и их затухания после закрытия. Но это уже другие деньги и другое время на установку.

Как? Вы еще не читали? А зря…

  • Как разобрать дверь на Авео
  • Установка дополнительного бардачка в Авео
  • Самостоятельная шумоизоляция капота в Шевроле Авео
  • Замена лампочки ближнего света в Авео
  • Замена сетки бензонасоса в Авео
  • Замена задних тормозных колодок в Авео
  • Как заменить топливный фильтр в Авео
  • Как правильно почистить датчик холостого хода в Авео

Освещение салона и лампа плафона

Ваз 2110 освещение салона

Первым делом необходимо рассмотреть случай поломки выключателя, который подает электричество на лампу в салоне. Данный прибор позволяет получить прямой источник яркого света в салоне автомобиля. Иногда его необходимо починить или заменить. Для этого задания потребуется:

Примечание: Для проделывания работ с проводкой освещения автомобиля нет необходимости отключать и удалять аккумуляторную батарею из капота.

Необходимо заготовить заранее крестообразную отвертку. С ее помощью необходимо открутить винт, который присоединяет выключатель к стойке двери ВАЗ.

Ваз 2110 плафон освещения салон

В дверной стойке имеется небольшое отверстие, которое и содержит данный выключатель. Его необходимо извлечь из данного отверстия. Здесь имеется провод, к которому крепится данный механизм. Аккуратным движением производится отсоединение.

Примечание: частой причиной замыкания является ржавчина, которая возникает в месте соединения винта с дверью (стойкой) автомобиля. Для совершения процесса сборки данного механизма, необходимо произвести те же действия, но в обратном порядке.

Неприятностей может доставить поломка плафона, который располагается в салоне автомобиля. С помощью него происходит освещение всего салона автомобиля. Его освещения достаточно для того, чтобы в темное время суток рассмотреть карту, произвести чтение литературы или разгадать кроссворд в свободное от езды время.

Ваз 2110 плафон освещения салона

Перегорание лампочек

Частыми поломками являются перегорание лампочек. Для получения доступа к данному механизму, необходимо проделать следующие действия:

  • Автомобиль необходимо установить в положении, которое будет выгодно для проведения ремонта.
  • Понадобится шлицевая отвертка. С ее помощью и небольшим количеством внимания, производится доступ к сферическому выступу. Его называют еще и осью качания. С его помощью демонтируется рассеиватель.

Примечание: После извлечения плафона, открывается доступ к лампе. Все последующие операции необходимо проделывать лишь в случае необходимости замены лампочки.

Лампа крепится к основанию электрической проводки посредством особого контакта. При легком надавливании на него, лампа самостоятельно отсоединяется от контактов. Процесс извлечения лучше всего производить отверткой, которая имеет резиновую ручку.

Ваз 2110 схема плафона освещения салона

  • Новую лампочку необходимо установить на место прежней.
  • В случае починки самой системы подачи электричества, необходимо открутить четыре шурупа, которыми крепится основная часть плафона к крыше автомобиля.
  • Для отсоединения главной части плафона, необходимо отсоединить блок крепления проводов. Для выполнения данной задачи необходимо оттянуть пластмассовую насадку от самого плафона.
  • Установка плафона, после ремонта, чистки и прочих работ, происходит в обратном порядке.

Примечание. Для уверенности в полном функционировании установленной лампы, необходимо убедиться в наличии плотного контакта с цоколем. Верхняя крышка, именуемая рассеивателем света, вводится одной стороной в корпус светильника, а на вторую сторону производится небольшое давление, до получения легкого щелчка.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Доработка плафона освещения салона ВАЗ 2110-12

Штатный светильник имеет 2 положения: 1 — постоянно включен, 2 — включение при открытых дверях. Доработка светильника «пилингом» позволяет ввести 3-е (промежуточное после доработки) положение — постоянно выключен. Доработка полезна и тем, у кого есть проблемы с конфликтом сигналки (при постановке на охрану) и функции «вежливый свет» из-за установки в светильник светодиодных ламп. Точнее поможет тем, кто как-раз хочет поставить светодиоды, но не может себе этого позволить из-за этой проблемы.

Алгоритм работы станет: 1 — постоянно включен, 2 — постоянно выключен (новое положение), 3 — включение при открытии дверей.

Доработанный светильник ничем снаружи почти не отличается.

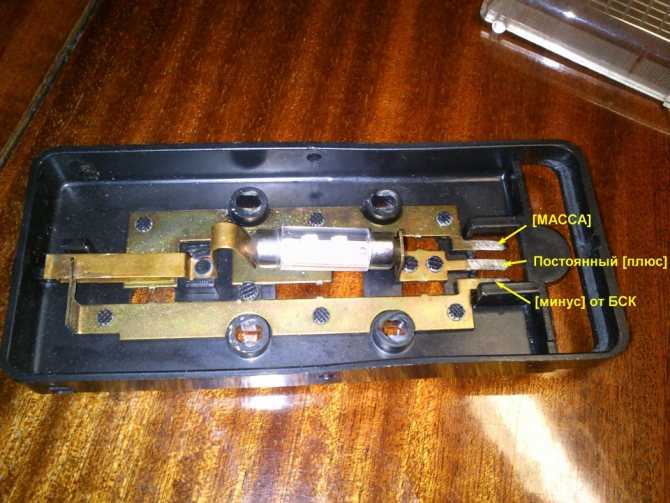

Изнутри

Имеет два положения

Положение фиксатора клавиши

Чтобы вы понимали о чём речь

Выбираем оптимальное расположение нового отверстия под фиксацию клавиши светильника. Оптимально оно должно быть равноудалено от среднего (продолговатого) отверстия. Тут пригодится круглый напильник.

Пилим

Тут же замечаем, что при таком положении другой конец клавиши будет упираться в корпус светильника.

Край клавиши упирается в корпус.

Убираем напильником или ножом мешающий выступ, а также немного кромку самой клавиши.

Теперь ничего не мешает

Последнее. Пассатижами загибаем (приподнимаем) верхний контакт настолько, чтобы замыкание с ним пружинной пластины теперь происходило не в среднем положении (как было), а в верхнем (новом).

Всё. Собираем и ставим обратно.
