Устройство и принцип работы насоса гидроусилителя руля

Гидроусилитель рулевого управления: устройство и принцип работы

Что предусматривается правилами обслуживания ГУРа

Для обеспечения бесперебойной работы гидроусилителя руля требуется периодически выполнять такие операции по уходу и обслуживанию:

контролировать уровень и состояние рабочей жидкости ГУРа в расширительном бачке;

производить замену гидравлической жидкости – в соотвествии с интервалом, который указан в инструкции по эксплуатации и ремонту;

обращать внимание на появление посторонних шумов, говорящих о серьёзном износе подшипников гидронасоса;

своевременно менять износившийся приводной ремень гидроусилителя руля, чтобы он не порвался в самый неподходящий момент – где-нибудь в дальней дороге. Если проявляются толчки и удары в рулевое колесо – то это характерный признак растянутого, изношенного приводного ремня гидронасоса. Когда ремень проскальзывает, то насос начинает работать рывками, и масло поступает в систему с хорошо различимой пульсацией.

Принцип работы гидроусилителя

Главная особенность гидроусилителя руля состоит в том, что система задействуется сразу же после запуска двигателя автомобиля, так как вал гидронасоса вращается синхронно с коленчатым валом мотора. Пока водитель не работает рулём, образующееся в маслопроводах давление сбрасывается в расширительный бачок. Принцип работы гидравлического усилителя руля заключается в преобразовании давления рабочий жидкости, создаваемого гидронасосом, в механическую работу, совершаемую поршнем гидроцилиндра. Алгоритм функционирования ГУРа таков:

Рабочая жидкость перекачивается по системе, а избыток давления отправляется в расширительную ёмкость, пока водитель не начнёт поворачивать рулевым колесом. Во время поворота рулём торсион распределителя улавливает направления вращений, за счёт чего срабатывает один из двух клапанов, который открывает проток гидравлической жидкости к поршню цилиндра.

Масло с одной стороны надавливает на поршень, заставляет его толкать рейку или тягу в нужном направлении, пока шофёр не перестанет поворачивать руль. Когда рулевое колесо останавливается в любом положении, то гидрораспределитель закрывает клапан, а поршень прекращает подталкивать рейку.

При вращении рулевого колеса в обратную сторону первый клапан закрывается, и сразу же срабатывает второй. Жидкость поступает к поршню с другой стороны, заставляя его передвигаться и толкать рейку в другом направлении.

К примеру, автомобиль стоит с работающим двигателем на месте, и его колёса при этом установлены прямо. В этом положении гидроусилитель руля не работает, а его жидкость просто перекачивается насосом по системе – из расширительного бачка в гидрораспределитель и назад.

Водитель начинает вращения рулевым колесом. Крутящий момент от руля передаётся валу гидрораспределителя и дальше – торсиону, который начинает закручиваться. Поворотный золотник в тот момент не вращается, так как ему не даёт это делать сила трения. Перемещаясь относительно золотника, вал распределителя открывает канал для поступления масла в одну из полостей гидроцилиндра (в зависимости от того, куда водитель поворачивает руль). Вся рабочая жидкость под давлением отправляется в гидроцилиндр. Масло из второй полости гидроцилиндра поступает в сливную магистраль, и далее в расширительный бачок. Оно надавливает на поршень со штоком, за счёт чего рулевая рейка перемещается и колёса поворачиваются.

Когда водитель прекращает поворот рулевого колеса, однако продолжает удерживать его в повёрнутом положении, рулевая рейка при её перемещении вращает поворотный золотник и выравнивает его относительно вала гидрораспределителя. В тот момент распределитель ставится в нейтральное положение, и рабочая жидкость снова начинает просто вхолостую циркулировать по системе, не совершая работы (как это было при стоящей на месте машине и прямолинейном положении её колёс).

Конструкция механизма

Гидравлический усилитель рулевого колеса состоит из нескольких элементов, соединенных между собой маслопроводами:

  • насос, чей ротор приводится в движение ременной передачей от коленчатого вала двигателя;
  • распределитель, направляющий усилие в нужную сторону;
  • гидроцилиндр с поршнем, жестко связанный с рулевым механизмом (рейкой или тягами);
  • расширительный бачок с запасом гидравлической жидкости (масла).

Насос располагается неподалеку от шкива коленчатого вала и соединен с ним приводным ремнем. В зависимости от конструкции авто этот же привод может крутить вал генератора и помпы. Управляющий клапан, он же — распределитель встроен в механизм рулевого вала и реагирует на поворот баранки в ту или иную сторону благодаря специальному устройству – торсиону.

Местонахождение гидроцилиндра зависит от типа рулевого механизма. В большинстве автомобилей он вмонтирован в рейку и представляет собой поршень, толкающий ее в необходимом направлении. В машинах с червячным приводом руля (так называемой рулевой колонкой) цилиндр – это отдельный агрегат. К нему присоединены тяги, отвечающие за поворот передних колес.

Перечисленные элементы объединены в одну систему патрубками, рассчитанными на высокое давление, по которым циркулирует рабочее тело – масло. Его запас находится в расширительном бачке, установленном в наиболее высокой точке системы.

Как прокачать гидроусилитель руля

Вспомогательные системы автомобиля предназначены для улучшения характеристик не только двигателя, но и для удобства управления, а так же диагностики неисправностей. К вспомогательным системам относятся бортовые компьютеры, гидроусилители руля, электроусилители и др. Ниже поговорим о таком устройстве как гидроусилитель руля, о его характерных неисправностях. Будут даны рекомендации как прокачать гидроусилитель руля, и какие жидкости применять в рулевых рейках.

Куча деталей

Гидроусилитель руля это целый комплекс отдельных агрегатов и элементов таких как:

  1. Насос гидроусилителя
  2. Рулевая рейка, совмещенная с гидроцилиндром (существуют модели реек с выносным гидроцилиндром)
  3. Устройство управления рабочей жидкостью (золотниковый механизм)
  4. Соединительные шланги высокого и низкого давления
  5. Расширительный бочок
  6. Рабочая жидкость

Насос представляет собой металлический корпус, внутри которого вращается барабан с лопастями. При вращении лопасти захватывают рабочую жидкость и подают ее под давлением в рулевую рейку. Приводиться в действие насос двигателем, посредством ременной передачи. В электроусилителях насос вращается при помощи электрического двигателя.

Рулевая рейка выполнена в форме цилиндра, внутри которого расположены зубчатая рейка, которая является и штоком гидроцилиндра, поршень гидроцилиндра и механизм управления. В торцы зубчатой рейки вворачиваются рулевые тяги, которые соединены с поворотной ступицей. Рулевая штанга через карданные соединения соединена подвижно с зубчатой рейкой.

Расширительный бачок находится выше уровня насоса в подкапотном пространстве. Изготавливается обычно из прочной пластмассы. Внутри имеет фильтрующий элемент и рассекатель напора жидкости.

В качестве рабочей жидкости гидроусилителя руля применяются специальные масла, определенной вязкости и температурного режима работы. Обычно производитель указывает спецификацию масла для гидроусилителя, но для обывателя еще указывает ее цвет, который совпадает с цветом пробки расширительного бачка. Например, концерн Фольксваген применяет зеленый цвет.Заливать жидкости разных спецификаций недопустимо, к чему это приведет, поговорим ниже.

Как это работает

Все очень просто. При нахождении руля в прямом положении, жидкость нагнетаемая насосом, подается в механизм распределения. В этот момент каналы расположены так, что она просто возвращается в расширительный бачок. При повороте рулевого колеса, например, вправо, каналы распределителя совмещаются так, что жидкость начинает поступать в левую половину гидроцилиндра, помогая давлением на зубчатую рейку поворачивать водителю руль. Как только поворот руля остановлен, распределитель начинает опять циркулировать жидкость вхолостую.

Опа! Авария! Определяем причину неисправности

Некоторые характерные неисправности гидроусилителя руля:

Руль туго поворачивается в любом направлении— скорее всего, вышел из строя насос, применена жидкость не правильной спецификации, забиты каналы золотникового механизма.

При повороте руля до конца в одну из сторон, слышен свист высокой тональности.— прослаблен приводной ремень.

Руль поворачивается рывками.— жидкость не соответствует спецификациям производителя, неисправен механизм распределения или насос.

В расширительном бачке наблюдается повышенное пенообразование.— смешаны жидкости разных спецификаций, неисправен насос.

При заведенном двигателе руль произвольно поворачивается в одну сторону.— неисправен золотниковый механизм, неисправность, скорее всего, заключается в загрязнении каналов механизма, или неправильной сборке, после установки ремкомплекта.

Рекомендуем-с!

Для правильной и долговечной работы гидроусилителя необходимо придерживаться некоторых нехитрых правил:

  • Заливать рабочие жидкости, только рекомендованные производителем.
  • Прокачку системы после ремонта производить следующим способом: подсоединить все рабочие шланги, при заглушенном двигателе наполнить расширительный бачок, отсоединить шланг после рейки (низкого давления), исключая возможность завестись двигателю, стартером прокручиваем мотор, пока жидкость не пойдет через отверстие рейки. Далее зажимаем штуцер шланга и заводим мотор. Поворачиваем руль несколько раз до упора в обе стороны. Наблюдаем на предмет течи всю систему в течение пяти минут. Если течи не выявлены, заливаем до максимальной отметки и закрываем расширительный бачок.
  • Ремень привода менять в соответствии с рекомендациями производителя.

Исправный гидроусилитель — залог безопасного движения!

Составные части усилителя. Виды ГУР

В общем, основной задачей усилителя на легковом авто является повышение безопасности, а уже потом только – обеспечение комфортабельности.

Устройство гидроусилителя руля включает в себя несколько основных составных элементов:

  • насос;
  • распределитель;
  • силовой цилиндр;
  • соединительные трубопроводы.

Элементы гидроусилителя

На технике использовалось два типа гидроусилителей:

  1. Комбинированный (интегрированный).
  2. Раздельный.

Комбинированный тип отличается тем, что распределитель и цилиндр интегрированы в рулевой механизм, что позволяет в значительной мере уменьшить металлоемкость конструкции и сделать ее более компактной. Благодаря этому он получил широкое распространение, в том числе и на легковых авто.

Раздельный тип применялся на ряде грузовых авто. Его особенность заключена в том, что силовой цилиндр – отдельный элемент, взаимодействующий с приводом рулевого управления. Но из-за такого решения, конструкция ГУР получилась более громоздкой, поэтому на легковых авто она не используется.

Насос

Из названия усилителя понятно, что основным рабочим элементом в этом механизме является жидкость. Поскольку она несжимаема, то при создании давления можно получить усилие, которое и будет выполнять требуемую функцию.

И давление это создается насосом. В более простой схеме механизма насос имеет ременной привод от . Этот элемент конструкции может быть шестеренчатым (менее распространенный тип) или роторным (он же лопастной). Чаще всего на авто используется второй вариант.

Устройство насоса гидроусилителя роторного типа очень простое. Основными его элементами являются корпус с подающим и выходным штуцерами и вал, на одном конце которого установлен приводной шкив, а на другом – ротор с лопастями. Этот ротор располагается в камере особой формы — статоре (его роль выполняет корпус). За счет этой формы статора и обеспечивается нагнетание жидкости, которая затем подается на выходной штуцер, ведущий на распределитель.

Лопастной насос гидроусилителя

Недостатком насоса, приводимого от коленчатого вала, является изменение создаваемого давления в зависимости от оборотов мотора. Из-за этого создаваемое ГУРом усилие на малых оборотах является недостаточным, а на высоких – чрезмерным, что приводит к появлению такого эффекта, как «пустой руль» («обратная связь» рулевого управления – отсутствует, поэтому информативность рулевого управления очень мала).

Принцип работы шестеренчатого и роторного насосов

Чтобы устранить этот недостаток, в устройство насоса гидроусилителя включен регулятор давления, поддерживающий его в заданном значении. Функционирует он очень просто – при превышении давления, регулятор, смещаясь, открывает перепускной канал между подающим и выводным каналами и часть давления сбрасывается.

Распределитель

Жидкость под давлением, созданным насосом, подается на распределитель. В задачу этого составного элемента входит распределение потока жидкости в зависимости от положения рулевого управления. Наибольшее распространение на легковых авто получил золотниковый распределитель поворотного типа. Этот узел является промежуточным звеном между валом колонки и шестерней рулевого механизма.

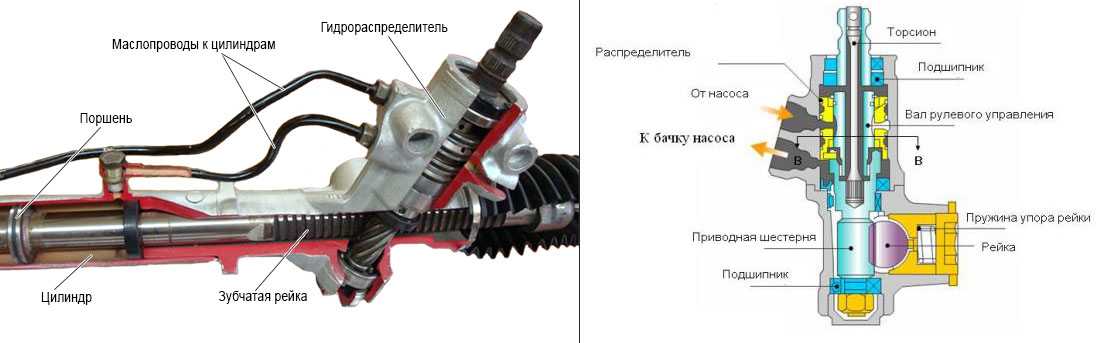

Устройство распределителя рейки

Состоит распределитель из двух элементов – вала и поворотного золотника. Эти элементы насажены на торсион, который соединяет между собой вал колонки и шестерню.

К распределителю подходит подающий штуцер от насоса, обратка (по ней жидкость возвращается снова в насос) и два вывода, ведущих на силовой цилиндр.

Схема работы распределителя

Суть работы распределителя такая: при вращении руля сопротивление, идущее от колес, приводит к скручиванию торсиона, что в свою очередь обеспечивает проворот золотника относительно вала распределителя. Из-за этого одни каналы открываются, а вторые закрываются, то есть, происходит перераспределение потока жидкости.

Цилиндр

Силовой цилиндр выполняет роль исполнительного элемента. В комбинированном типе ГУР он полностью интегрирован в рулевой механизм. В качестве поршня выступает рулевая рейка, на которой дополнительно имеется шайба с уплотнителями, а цилиндра – корпус. Поршень делит цилиндр на две камеры, соединенных трубопроводами с распределителем.

Насос

Насос гидроусилителя руля нужен для того, чтобы в системе поддерживалось необходимое давление, а также постоянно происходила циркуляция масла. Он устанавливается на блоке цилиндров двигателя, работает от шкива коленвала с помощью приводного ремня.

В принципе, конструктивно данный насос может быть разного типа. Однако на практике повсеместное распространение получили насосы лопастные. Они отличаются высоким коэффициентом полезного действия и серьёзной устойчивостью к износу. Рабочие механизмы данного насоса – вращающийся ротор с лопастями – размещены в металлическом корпусе. В ходе вращения лопасти захватывают рабочую жидкость и под давлением нагнетают её в гидрораспределитель, а далее – в гидроцилиндр.

Поскольку привод насоса производится от шкива коленвала, его производительность и давление напрямую зависят числа оборотов двигателя. Чтобы давление поддерживалось на нужном для нормальной работы уровне (100-150 Бар), применён специальный клапан. Это пневматический либо гидравлический дроссель, который действует автоматически.

Схема работы гидравлического усилителя руля

Если поворачивать рулевое колесо до упора и при этом увеличивать обороты двигателя нажатием на педаль газа, то давление в контуре гидроусилителя повышается до максимальных значений. Это может привести к протечке сальников и даже к разрыву шлангов. Поэтому производителями автомобилей с гидроусилителями и не рекомендуется удерживать рулевое колесо в крайнем положении дольше пяти секунд.

Если по каким-либо причинам мотор автомобиля заглохнет, или сам гидроусилитель руля сломается и откажет, то у водителя при этом сохранится полный контроль над передними колёсами его автомашины. Просто для поворачивания рулевого колеса водителю уже придётся прилагать некоторые мускульные усилия. Как в «старые добрые времена».

Схема гидроусилителя руля и элементов

Гидроусилитель представляет собой важный узел рулевого управления автомобиля. Он состоит из насоса, распределителя, гидроцилиндра, соединительных шлангов, рабочей жидкости, бочка. Рассмотрим каждый из составляющих более детально.

  • Насос. Данное устройство обеспечивает всю систему требуемым давлением для создания циркуляции масла. Чаще всего для современных автомобилей используют пластичные насосы. Все по тому, что у них высокий коэффициент полезного действия, и при этом имеют повышенный срок эксплуатации. Насос, как правило, располагается на силовом агрегате. Работа привода осуществляется за счет ременной передачи, которая взаимодействует с коленчатым валом.
  • Распределитель. Данный элемент предназначен для направления и распределения рабочей жидкости (масла) в определенные полости цилиндра, а также подает его обратно в бочок. Существует два вида распределителей: роторный и осевой. Это зависит от того, каким образом происходит движение золотника. В случае, когда он имеет поступательные движения, то распределитель называется осевым. Роторным он называется, когда золотник вращается. Распределитель может располагаться как на валу с рулевым механизмом, так и элементах рулевого привода . Данный элемент является высокочувствительным к загрязнению масла.
  • Гидроцилиндр. Данный элемент системы гидроусилителя приводит в действие поршня и шток под воздействием на них масла, которое подается под давлением. Поворот колес происходит посредством рычагов. Он может встраиваться на рулевом механизме, а также его можно увидеть между приводом и кузовом автомобиля.
  • Соединительные шланги. Такие элементы просто необходимы в системе гидроусилителя руля. Их основная работа – обеспечение беспрепятственного хода рабочей жидкости по всему механизму. Все соединительные элементы можно разделить на два типа: низкого и высокого давления. Шланги низкого давления предназначены для возврата масла из бачка в насос и, после отработки, обратно в бачок. Второй вид шланга обеспечивает подачу жидкости между цилиндром, насосом и распределителем.
  • Рабочая жидкость. Это специальное масло, которое обеспечивает подачу усилия к гидроцилиндру от насоса. Также оно обеспечивает смазку всех элементов системы.
  • Бачок. Емкость для хранения и циркуляции рабочей жидкости. Бачок имеет специальный фильтр, с помощью которого обеспечивается очистка подаваемой жидкости в систему. Также он имеет щуп со специальными отметками, который предназначен для проверки уровня масла.

Электрогидравлический усилитель

ЭГУР с электромагнитных клапаномЭГУР с электронасосомСхема работы ЭГУР с электронасосом

На помощь механике и гидравлике, как всегда, пришла электроника. В результате такого симбиоза появился электрогидравлический усилитель. Впервые его применили на автомобилях “Аudi” под названием “Servotronic”. Существует два типа ЭГУРа: с электромагнитным клапаном и с электронасосом. Управляет работой усилителя электронный блок на основании показаний датчиков скорости, поворота руля, оборотов коленвала. Набор датчиков может меняться в зависимости от модели автомобиля.

В первой конструкции в распределитель ГУРа дополнительно встраивается электромагнитный клапан и камера обратного действия с поршнем. При повороте колес на месте или при движении с малой скоростью клапан открыт, давление в системе максимально – руль крутить легко. При наборе скорости клапан, управляемый блоком, пропорционально закрывается. В результате давление в системе уменьшается, а усилие на руле увеличивается. Таким образом, получаем искомое чувство “обратной связи”.

Во второй, более совершенной конструкции, гидронасос заменен электронасосом, т.е. приводится не от коленвала, а отдельным электромотором. Управляет его работой опять же блок управления. На малых скоростях скорость вращения насоса максимальна, а на больших – ограничивается блоком управления. Поэтому чем выше скорость движения – тем “тяжелее” становится руль. Замена гидронасоса электронасосом позволяет снизить расход топлива до 0,2 л на 100 км.

Настраивая программу работы блока управления, можно адаптировать ЭГУР к различным моделям автомобилей. Более подробно о конструкции и принципе действия электрогидравлического усилителя можно прочитать здесь (формат PDF).

Принцип работы гидроусилителя руля

Теперь более подробно рассмотрим принцип работы комбинированного ГУР.

В распределительном механизме такого усилителя используется золотник поворотного типа. То есть открытие и закрытие каналов производится за счет проворота этого элемента вокруг оси.

В нейтральном положении, когда колеса авто установлены ровно, золотник соединяет между собой нагнетательную магистраль с трубопроводом обратной подачи. Кроме того открытыми остаются и каналы, ведущие на полости гидроцилиндра.

То есть жидкость не только циркулирует от насоса на распределительное устройство и обратно, она еще и подается в полости, причем в равных количествах и с одинаковым давлением.

При повороте колеса влево, золотник проворачивается, при этом подающая магистраль соединяется с трубопроводом, ведущим к левой полости. Жидкость подается в нее и начинает воздействовать на поршень. При этом золотник соединяет трубопровод обратной подачи с правой полостью, чтобы не создавалось противодействующего давления, и жидкость из нее уходит к насосу.

Если руль выкручен не до упора и оставлен в таком положении, золотник вернется в исходное положение, из-за чего произойдет выравнивание давления в полостях и поршень перестанет перемещаться.

При повороте колес вправо будут происходить процессы, противоположные описанным.

Недостатком такого гидроусилителя является то, что давление, подаваемое на гидроцилиндр одинаково как на малой так и большой скорости. А поскольку при увеличении скоростного режима сопротивление рулевого механизма снижается, то это приводит к такому эффекту как «пустой руль». Результатом такого явления становиться потеря водителем «чувства дороги» из-за того, что руль вращается очень легко.

Чтобы избавиться от этого негативного эффекта, в конструкцию ГУР часто включаются электронные элементы, контролирующие работу усилителя и регулирующие ее в зависимости от скорости.

Все достаточно просто – в систему включен электромагнитный клапан, работающий от электронного блока управления. ЭБУ считывает показания датчиков (скорости, частоты вращения коленвала), и при повышении скорости он подает сигнал на электромагнитный клапан, которые плавно снижает давление жидкости, подаваемой на распределитель. То есть, усилие ГУР на рулевой механизм будет снижаться.

Устройство насоса гидроусилителя руля

Узел насоса лопастного типа делится на виды:

  1. Лопастный.
  2. Шестеренный.

Механизм насоса состоит из корпуса, ротора и уплотнительного кольца. Насос имеет клиноременный привод от шкива коленчатого вала. Шкив матируется в конце наружного вала, находящийся на шариковом и игольчатом подшипнике. Ротор располагается на шлицах вала, в его пазы свободно установлены лопасти. К корпусу насоса приделан распределительным диском и крышкой статор.
Внутренняя поверхность его корпуса имеет сложную форму. Лопасти устанавливаются в ротор, где параллельно его продольной оси предусмотрено несколько прорезей. Эти лопасти под давлением центробежной силы немного выходят из пазов и соприкасаясь, с внутренней поверхностью корпуса, создают замкнутые камеры.

Внутренняя поверхность корпуса устроена таким образом, что когда объём от вращения ротора снижается между ними сжимается масло. Если появляется отверстие, то гидравлическая жидкость стремительно выходит из лопастей. Процесс всасывания жидкости проходит наоборот. Сам по себе насос должен быть высокопроизводительным, чтобы обеспечивать повороты вала максимально быстро.
Запускается передачами от двигателя:

  1. Шестеренчатой.
  2. Ременной.

Гидроусилитель руля: устройство и принцип работы

Чтобы понять, как устроена конструкция ГУРа, рассмотрим схему гидроусилителя рулевого управления, состоящую из таких частей, как:

  1. Силовой гидроцилиндр двойного действия помещен в рулевую часть, где стоит межу деталями привода и кузова. Соединен он с золотниковым управляющим узлом и гидроцилиндром. Основная заслуга — преобразование давления жидкости в перемещение поршня и штока, помогающих двигать колеса в необходимое направление.
  2. Насос прикрепляется на двигателе, а его привод от коленчатого вала осуществляется ременной передачей от шкива коленчатого вала. Требуется для сформирования давления масла. Более распространены конструкции лопастого типа, потому что у них хорошее КПД.
  3. Рабочая жидкость содержится в бачке, там же имеется фильтр, крышка с щупом для замера уровня. Функция масла смазывать трущиеся детали и передавать усилие от насоса к гидроцилиндру.
  4. Бачок, наполненный гидравликой, чтобы содержать его в чистоте внутри есть фильтр.
  5. Регулятор давления или распределитель – это прецизионный (высокоустойчивый) и простой по схеме узел. Являет собой редукционный клапан. Располагается на деталях рулевого привода или на одном валу с рулевым элементом. Его задача распределять гидравлику в нужную полость гидроцилиндра или назад в бак. Требуется для контроля частоты вращения коленвала мотора, чтобы тот не повышал допустимую норму давления гидравлической жидкости. Золотниковый распределитель – сложная деталь, состоящая из торсиона и золотникового клапана. Когда находящийся внутри золотник крутится, распределитель называют роторным, а если поступательно перемещается – осевым.
  6. Соединительные шланги высокого и низкого давления сводят между собой гидроцилиндр, насос и распределитель. Также по ним циркулирует гидравлическая жидкость из бака в насос и обратно, возвращаясь от распределителя. Там, где требуется создать взаимную подвижность узлов, применяют гибкие шланги.

Принцип работы гидроусилителя руля как с осевым, так и с роторным распределителем, основан на перемещении золотника при перекладке рулевого колеса. Сначала насос формирует давление в узле рулевого управления. Если «баранку» крутят в одну из сторон, начинает двигаться золотник и закрывает одну из сливных магистралей, а рабочая жидкость под давлением идет в нужные полости гидроцилиндра. Гидравлика со штоком давит на поршень, а он двигает колеса.

Когда колеса поворачиваются, они направляют корпус распределителя в сторону движения золотника. А когда золотник принимает обездвиженное состояние начинают восстанавливать свое обычное положение корпуса распределителя. Из нагнетательной магистрали масло легко проходит в сливную. Далее, усилитель просто качает рабочую жидкость при помощи насоса по системе. В то же время колеса направлены прямо. Когда руль заканчивает крутиться, вся схема меняется и останавливается.

Если даже гидронасос сломался (к примеру, оборвался ремень привода) — это не влияет на управление транспортным средством. Потому что от рулевой системы усилие будет идти на корпус распределителя, а после на колеса с золотником. Через предпусковой клапан, гидравлика станет двигаться из одной полости в другую и не создавать препятствия, чем позволит поворачивать руль, только с напрягом. Схема рулевого управления с гидроусилителем наглядно демонстрирует всю суть системы.
