Ремонт рулевой рейки «шевроле»: все не так страшно

Стук в районе рулевой рейки – пора продавать машину?

Устранение стука в рулевой рейке

Самым простым способом избавиться от стуков в рулевой рейке является подтягивание регулировочного винта. Простое решение позволит еще некоторое время ездить на машине без особых проблем.

Только не затягивайте винт слишком сильно. Иначе нарушится точность управления, ухудшится отклик руля. Вам придётся прилагать большие усилии для поворотов руля. Вы будете уставать больше обычного во время поездок.

Есть ли другие способы избавиться от стука? Эксперты рекомендуют провести демонтаж вала. Разборка производится в зависимости от того, какого типа рулевая колонка установлена на автомобиле. При механической реечной конструкции потребуется выкрутить крепления рулевых наконечников, потом можно будет снять зацепление.

Для демонтажа рулевого управления с гидроусилителем нужно сначала слить жидкость и открутить трубки высокого давления. Самостоятельный ремонт системы сложен — требуются определённые знания и опыт проведения аналогичных работ. Также нужен надёжный помощник. Ремонтные работы проводятся по такому порядку:

  • По завершении демонтажа проточите снятый вал. Это позволит убрать с него следы коррозии и выработки.
  • Изношенные элементы восстановите и обработайте тонким слоем хрома.
  • После восстановления выполните полировку всех деталей.

Если износ узла слишком велик из-за коррозии, потребуется замена деталей.

Симптомы неисправностей

Если не обращать внимания на износ наконечников рулевых тяг, то шаровой палец разболтается и выскочит из гнезда на первом приличном ухабе. Чем это чревато, долго пояснять не нужно: колесо станет неуправляемым, а водитель потеряет контроль над машиной. Как определить, что с шарнирами возникли проблемы и требуется проверка ходовой части авто:

  • первый признак – глухой частый стук при езде по мелким ухабам, особенно в поворотах;
  • как правило, посторонние звуки доносятся с одной стороны, но случается и одновременный износ двух наконечников;
  • увеличивается свободный ход рулевого колеса;
  • преодолевая поворот на неровной дороге, можно ощутить постукивание на руле;
  • на последней стадии износа наконечников автомобиль приходится буквально «ловить» на дороге, поскольку из-за люфта шаровых пальцев колеса могут отклоняться на 2–3° от прямой.

Если вы обнаружили на собственном автомобиле один из перечисленных симптомов, не следует тянуть с диагностикой. Особенно если наконечники отслужили более 40 тыс. км пробега. Для выполнения проверки потребуется смотровая канава, вывешивание автомобиля на домкрате не даст возможности раскачивать тягу в нужном направлении.

Устранение стука в рулевой рейке

Если в рулевой рейке стучит, это не повод бежать в сервисный центр и тратить десятки тысяч рублей на покупку нового узла. Иногда достаточно просто отвинтить болт, фиксирующийся на контргайке и очистить пружину.

За годы эксплуатации на пружине скапливается огромное количество грязи, ржавчины и других отложений. Как результат деталь оказывается заблокированной, и втулка перестаёт двигаться. Чтобы восстановить работоспособность нужно совершить такие действия:

Отвинтить контргайку и болт (на рисунке они обозначены номерами 8 и 6).
Достать пружину и втулку.
Произвести очистку. Для этого понадобятся химические средства и щётка. В крайнем случае можно использовать обычную солярку

Но нужно соблюдать придельную осторожность, она может нанести вред деталям
Перед чисткой пружина покрывается смазкой.
Особое внимание нужно уделить втулке. На ней не должно быть повреждений, если такие имеются, деталь подлежит замене.
Перед установкой посадочное место втулки подлежит чистке
Потом деталь смазывается и устанавливается на место.
Осуществляется обратная сборка.

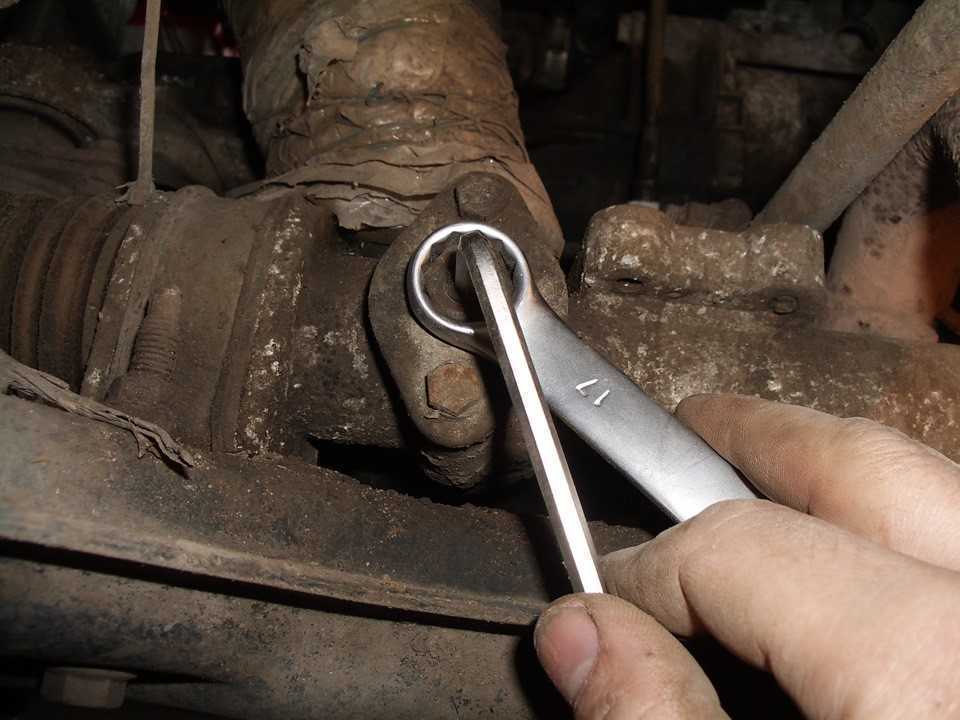

В конце работы понадобится отрегулировать затяжку. Для этого вам понадобится напарник, который сядет за руль. Болт натяжения нужно настроить так, чтобы рулевая рейка не стучала. После того как оптимальное положение найдено, оно фиксируется контргайкой.

Также причиной того, что стучит рулевая рейка, может быть выходная втулка. Это деталь под номером 11 на рисунке. Диагностировать её поломку крайне просто. Люфт вала на выходе является весомым доказательством неисправности. Заменить её не составит труда. Достаточно выкрутить старую и поставить новую.

Полная замена всего узла необходима только тогда, когда внутрь конструкции рейки попала грязь, и это привело к разрушению вала и уплотнителя. Демонтаж начинается с освобождения рулевых наконечников. Также нужно снять болтовые и карданные крепления. После этого осуществляется установка.

Признаки и последствия неисправности

Неполадка в виде протечек характерна для рулевых реек, действующих совместно с гидравлическим усилителем (ГУР). Внутри корпуса агрегата предусмотрены 2 маслонаполненные камеры с поршнями, помогающими двигать вал под воздействием давления, создаваемого насосом. Чтобы гидравлическая жидкость не вытекала наружу, по бокам камеры закрыты сальниками, внутри которых движется вал. Снаружи торцы корпуса прикрывают резиновые чехлы (пыльники) в виде гармошек, сквозь них пропущены наконечники рулевых тяг.

Когда следует обратить внимание на рулевую рейку и проверить наличие потеков:

  • в месте стоянки автомобиля появляются масляные пятна на асфальте;
  • уровень жидкости в расширительном бачке ГУР постепенно снижается;
  • насос гидроусилителя издает гул либо другие посторонние звуки (зависит от марки авто);
  • по ощущениям рулевое колесо становится тяжелым, как будто усилитель перестал помогать водителю поворачивать колеса.

Поскольку корпус рейки представляет собой цельную конструкцию, потеки обнаруживаются только под ее торцами, прикрытыми пыльниками. Чтобы их увидеть, достаточно заглянуть под машину либо в подкапотное пространство.

Последствия утечки гидравлической жидкости на первой стадии не фатальны. После обнаружения потеков можно продолжать движение, но только до гаража или автосервиса. Дальнейшая эксплуатация автомобиля без ремонта допускается при двух условиях:

  1. Баранка не «тяжелеет», а насос гидроусилителя функционирует исправно, без лишних шумов.
  2. Необходимо постоянно доливать жидкость в бачок ГУР.

Стоит ли ремонтировать рейку, или лучше заменить?

В отечественных автомобилях производитель предусмотрел возможность поджимать механизмы рулевого управления

Но мастера, которые подобным образом «ремонтируют» рейки умалчивают об одном важном факторе: система подвинчивания служит для того, чтобы безопасно доехать до станции техобслуживания. Уже через пару дней после такой «настройки» рейка снова начнет стучать и дребезжать в разных режимах, а список ваших проблем даже увеличится

Поэтому говорить о быстром и недорогом ремонте в этом случае не приходится.

Если делать ремонт, то с такими особенностями:

  • для восстановления рейка полностью демонтируется с автомобиля, чтобы мастер имел доступ к основным рабочим моментам, мог разобрать корпус и провести комплексную диагностику;
  • далее производится разборка устройства, выясняется причина стуков, визуально легко можно определить детали, которые потребовали замены, а также понять первопричины неполадки;
  • после этого мастер подбирается комплектующие, это не просто стандартный ремкомплект, а конкретные элементы управления, которые нужно заменить, часто стоимость их неприятно удивляет;
  • ремонт производится только в том случае, если корпус рулевого механизма остался нетронутым, иначе ремонтные работы не имеют никакого смысла, вскоре все опять сильно застучит;
  • после сборки меняются все пыльники, набивается новая смазка, происходит тестирование детали на предмет люфтов в рабочих механизмах, только после этого мастер устанавливает рейку на место.

Обычно такой ремонт выполняют только в специализированных мастерских, а также дают гарантию на него

Важно проследить, чтобы специалисты устанавливали только оригинальные запчасти. Аналоги могут присутствовать на рынке, но их качество оставляет желать лучшего

Важно восстановить элемент на долгий срок, чтобы в дальнейшем пользоваться машиной без проблем в течение всего срока эксплуатации. Если же использование устройства будет недолгим, то и смысла в таком ремонте нет. Восстанавливать рулевое управление нужно качественно, от этого зависит ваша безопасность на дороге.

Конструкция рулевой тяги

Чтобы самостоятельно определять степень изношенности наконечников, нужно хотя бы в общих чертах понимать их устройство. Тяга представляет собой металлический стержень с резьбой на одном конце и шарниром – на другом. Резьбовая часть служит для соединения с рейкой либо редуктором, а шаровой палец вставляется в проушину поворотного кулака и фиксируется гайкой.

Износ рулевых наконечников подразумевает выработку самого шарнира, состоящего из таких деталей:

  • корпус цилиндрической формы, закрытый с одной стороны заглушкой;
  • шаровой палец, упирающийся нижней частью на опорную пяту;
  • снизу между пятой и заглушкой установлена пружина;
  • между корпусом и шаром предусмотрен вкладыш из износостойкой пластмассы;
  • сверху корпус закрыт резиновым либо силиконовым чехлом.

Пластиковый вкладыш позволяет шаровому пальцу вращаться в разных направлениях, а пружина выбирает люфт, появляющийся в процессе эксплуатации. Когда выявляется неисправность рулевых наконечников, то обычно детали идут под замену, желательно – парой. Существуют и разборные конструкции шарниров, позволяющие менять истертую вставку, но они ненадежны в эксплуатации.

ТОП-5 причин, почему стучит руль авто при движении!

1. Стук в руле на неровностях при прямолинейном движении

Иногда стук возникает при движении по неровной дороге. Причиной могут являться изношенные подшипники вала находящейся внутри салона рулевой колонки. В результате имеет место радиальный люфт вала, сопровождающийся данным стуком. Если износилось уплотнительное или стопорное кольцо, это может привести также к осевому люфту. Отчасти это решается недорогим ремонтом колонки благодаря предусмотренной поставке необходимых запчастей.

Вместе с заменой неисправных элементов специалисты меняют и сопутствующие элементы и детали, которые могут быть исправными, но в скором времени, вероятно, снова потребуют ремонта всего узла по причине выхода их из строя во время движения.

Часть моделей автомобилей имеет неразборную колонку без возможности восстановления. В таком случае колонка меняется целиком.

2. Стук при повороте руля на месте или в движении

Прежде всего, стоит проверить давление в шинах – по-разному накаченные колеса могут также являться причиной стука при движении авто. Далее осмотрите крепление пластиковых подкрылок. Вероятно, один или несколько крепежных саморезов вырвались, из-за чего подкрылок при повороте задевает колесо и издает соответствующий стук. Устраняется неисправность легко. Необходимо лишь заменить вырвавшиеся крепежные элементы новыми.

Наибольшую опасность представляют неисправности, сопровождаемые стуком непосредственно рулевого механизма при повороте руля. Звук может быть локализован ближе к подвеске, колесам или рулю. Разберем причины его возникновения, начиная с наиболее распространенных.

3. Шарниры равных угловых скоростей

Стук при вывернутом руле в движении обычно связан с работой наружного ШРУСа, который начинает скрипеть или в некоторых случаях ударяться о колесо. Соответственно, при повороте влево хруст или стук будет возникать в правом ШРУСе, а при повороте вправо – в левом.

Внутренние же шарниры, как правило, издают скрип или стук при скоростном движении по неровностям. На повороты руля они никак не реагируют. Поэтому если поворот или резкое ускорение машины сопровождается стуком, вероятнее всего, замене подлежит внешний шарнир. Но перед заменой его стоит внимательно осмотреть. При небольшом износе или при отсутствии такового ШРУС достаточно обработать соответствующей смазкой.

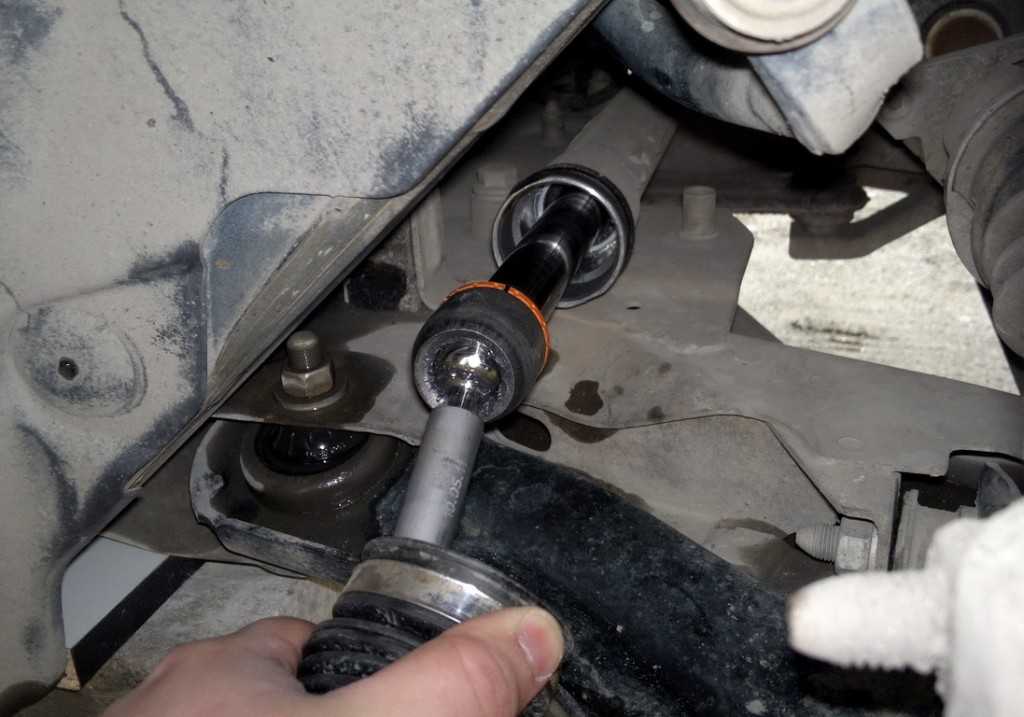

4. Рулевые наконечники и рулевые тяги

Как наконечники, так и тяги в рулевой системе со временем изнашиваются, давая люфт. В результате во время поворота машины при движении появляются скрипы и стуки.

Чтобы проверить состояние деталей, приподнимите машину на домкрате со стороны, откуда доносятся звуки и снимите колесо. Затем попробуйте расшатать тяги и наконечники, проверяя, таким образом, возможный люфт. Зачастую внутри наконечника накапливается грязь и вода из-за порванного пыльника, поэтому и возникает стук.

Иногда отчетливый металлический стук при повороте руля в неподвижной машине или в процессе езды появляется из-за того, что автовладелец забыл закрепить рулевую тягу с наконечником после проведения сход-развала. В этом можно удостовериться, пошатав руками колесо влево и вправо. Если колесо шатается, издавая характерный звук, проблема именно в незатянутой крепежной гайке.

5. Рулевая рейка

Неисправная рулевая рейка довольно часто провоцирует стуки при повороте руля, как во время движения, так и в неподвижном автомобиле. Почему возникает этот стук? Причин тому несколько:

  • Крепеж рулевого механизма затянут плохо.
  • Пластмассовая опорная втулка руля сильно износилась, создав люфт.
  • Люфт появился в подшипниках вала рулевой рейки.
  • Увеличился зазор между зубьями рейки, создав люфт и вызывая глухие стуки при поворотах руля на неподвижной машине.
  • Полностью износилась антифрикционная прокладка, в результате чего поджимной «сухарь» начал вибрировать и стучать по корпусу рулевой рейки.

Выявление стука в рулевой рейке – достаточно непростая задача. Лучше всего воспользоваться помощью напарника, попросив его сесть за руль машины, предварительно поставленной на ручник, и расположиться под машиной около рулевой рейки. Пусть помощник вращает руль, а вы в это время фиксируйте скрипы и хруст, доносящиеся из рейки, которые будут сигнализировать о неисправности.

Подписывайтесь, комментируйте, ставьте лайки!

Полезные материалы про авто здесь!

Как выбрать хорошие запчасти для рулевой системы?

Предположим, вы нашли проблему и хотите ее устранить. В этом случае вам потребуется приобрести наконечники, тяги или системы рулевого управления в сборе. Существуют десятки производителей, которые предлагают свои решения в этом случае. Но проблема в том, что большинство из них не достойны вашего внимания. Следует очень внимательно относиться к тому, что могут возникнуть самые разные трудности в процессе эксплуатации недорогих запчастей. При подборе стоит внимательно оценить несколько важных факторов и выбрать оптимальные детали.

Вот лишь некоторые особенности, которые стоит учитывать:

бренд — не всегда известный бренд выпускает хорошие запчасти для вашего автомобиля, знаменитые фабрики также представлены на российском рынке в огромном количестве подделок;
цена — не может хорошая запчасть стоит в три раза дешевле оригинальной, важно отказаться от приобретения очень дешевые тяги и наконечники, так как это попросту небезопасно для вас;
внешний вид — осмотрите детали и убедитесь в том, что произведены они на хорошем промышленном оборудовании, обычно это можно увидеть по разным критериям, включая качество подготовки металла;
упаковка — большинство качественных автомобильных запчастей упакованы в запаянную пленку, а также в картонную коробку, отсутствие упаковки говорит о подделке или браке продукции;
поставщик — не покупайте комплектующие для вашего авто в непроверенных местах, это может быть очень опасно для вашего транспортного средства и стать причиной его явных проблем.

Лучше всего брать оригинальные запчасти, пусть это и самая дорогая опция. Тем не менее, оригиналы порой стоят неразумно больших денег. Это говорит о том, что стоит внимательнее относиться к поставщикам. Иногда оригинал можно купить в стороннем магазине в два раза дешевле, чем на официальном сервисе. Официалы зарабатывают на запчастях, это их основной бизнес. Но при покупке в простом магазине будьте очень внимательны и откажитесь от приобретения явных подделок. От них никакого преимущества вы точно не получите.

Простейший ремонт рулевой рейки своими руками

После выявления неисправности владелец автомобиля может:

  • попытаться починить рейку самостоятельно;
  • обратиться за помощью к специалисту;
  • провести полную замену узла.

Если редуктор не подлежит восстановлению, вместо него придется установить новый. Покупка редуктора обойдется автовладельцу в кругленькую сумму, но новая деталь прослужит дольше, чем восстановленная.

Если причиной стука в рулевой рейке являются наконечники, то хозяин автомобиля отделается «легким испугом», заплатив незначительную сумму за их замену в любом автосервисе. Без соответствующих навыков и инструментов самостоятельно проводить ремонт наконечников не рекомендуется.

Если диагностика показала, что стук идет из места соединения рейки и тяги, то данный дефект можно устранить самостоятельно. Для этого нужно сделать следующее:

  • снять защитный пыльник и убрать смазку;
  • если втулка повреждена – заменить ее;
  • очистить пружину от загрязнений, если это необходимо – снять ее и промыть соляркой или специальной жидкостью;
  • если на пыльнике есть повреждения, включая микроскопические порывы и трещины, то его следует заменить;
  • подтянуть болт, регулирующий движение втулки, стараясь при этом не переусердствовать и не повредить весь механизм.

Наконец, необходимо собрать узлы рулевого управления и еще раз проверить, как оно работает. Если вы все сделали правильно – стук в рулевой рейке исчезнет. Если ремонт не помог решить проблему – лучше обратиться за помощью к специалисту.

Если на автомобиле установлен силовой узел с гидроусилителем, то перед его демонтажем следует освободить трубки высокого давления и слить в чистую емкость рабочую жидкость. Прежде, чем снять редуктор с гидроусилителем, следует убрать автомобильный подрамник. Сделать это без посторонней помощи не получится. Поэтому лучше заранее пригласить помощника, либо отогнать автомобиль в автосервис.

ВАЖНО! Для самостоятельного ремонта рулевой рейки лучше воспользоваться специальным комплектом, в состав которого входят новые сальники, уплотнители и втулка. Такие комплекты продаются на авторынках и в автомагазинах

Когда пора менять рулевые тяги и наконечники? Главные признаки поломок

Порой мы ездим на неисправном автомобиле и миримся с этим, даже не зная о наличии поломки. Это небезопасно, так как производитель предусмотрел полную защиту от непредвиденных реакций авто на дороге только в том случае, если все работает качественно и исправно. Поэтому стоит внимательно следить за основными узлами транспортного средства и не забывать о том, что иногда автомобилю необходим ремонт. В ином случае придется сильно пожалеть о том, что вы не сделали качественную диагностику и вовремя не заменили деталь. Многие аварии в России происходят именно потому, что транспортные средства не обслуживаются годами. Ежегодно стоит проходить минимум один раз полную диагностику ходовой части, а также рулевого управления. Не лишней будет и диагностика силового агрегата на предмет ошибок датчиков и различных программных сбоев в прошивке.

Но самыми главными узлами для безопасности остаются детали рулевого управления и системы торможения. Сегодня мы коснемся первой системы — рулевого управления автомобиля. Проблема в том, что постепенный выход из строя большинства деталей этого оборудования не всегда заметен водителю. Ничего не стучит и не гремит, не издает других посторонних звуков. Но постепенно меняется функциональность элементов, и начинаются проблемы, которые крайне сложно найти и искоренить. Практически на всех машинах старше 5 лет после поездки по российским дорогам рулевое управление требует постепенного качественного ремонта. В частности, тяги и наконечники выходят из строя и начинают менять особенности рулевого управления. Конечно, это приводит к опасным ситуациям и другим неприятностям. Сегодня мы разберемся в том, когда же нужно менять эти детали?

Строение рулевой рейки

Постараюсь рассказать простым и доступным языком, что говорится для общего понимания, поэтому немного утрирую.

  • Корпус рулевой рейки, если можно выразиться — это длинная труба.
  • Основной вал с нарезанными зубьями
  • Вал с червячной шестерней
  • Две рулевых тяги с наконечниками по бокам
  • Направляющие втулки
  • Сальники
  • Пыльники

Сейчас небольшая схема.

Специально взял упрощенное изображение, чтобы вам понять, что и где находится.

Принцип работы простой – вы крутите руль, через червячный вал, переходит усилие на основной вал, он начинает ходить вправо или влево в зависимости от того куда вы крутите рулевое колесо. Для того чтобы основной вал не «люфтил» внутри, он прижимается специальными направляющими, которые делаются из прочного полимера.

Распространенные причины возникновения стука в рейке

Распознать стук рейки может любой автомобилист, даже если он не обладает особыми навыками и солидным опытом вождения.

Почему стучит рулевая рейка? Существует ряд факторов, которые могут стать причинами данного явления. Чаще всего в постукивании рулевой рейки виноваты:

  • Плохо затянутые гайки и болты, служащие крепежами (в данной ситуации для устранения стука будет достаточно подтянуть все крепежи);
  • Изношенная или поврежденная опорная втулка из пластика с любой стороны элемента. При езде по дороге с ямами возникает люфт, вызывающий стук;
  • Ржавление, пагубно повлиявшее на втулку и спровоцировавшее люфт (чтобы обезопасить авто, придется заменить поврежденную деталь);
  • Изношенные или стертые защитные чехлы из резины. Из-за отсутствия барьера в механизм попадает пыль, что чревато повреждениями опоры скольжения и рейки.

Непопулярные причины стуков

Совсем нелишним будет проверить кронштейн стабилизатора поперечной устойчивости. Деталь эта состоит из втулок на основе металла и резины, которые развернуты в разные стороны и соединены тонким перешейком. Чаще всего ломается именно он. По неровным дорогам на мелких кочках и на поворотах можно слышать стук.

Для правильного диагноза одной рукой надо подергать за конец стабилизатора. Это лучше получится, если колеса будут вывернуты в правую сторону.

Ещё по теме: Размеры шин Hyundai Solaris — Таблицы размеров

Бывает, что изнашиваются опоры мотора. Двигатель активно перемещается на увеличении скорости, на неровностях. В определенные моменты он достает до кузова генератором и поддоном картера. В результате — стук. Об этом источнике стуков догадываются нечасто. Многие меняют подвеску, но замена передней подвески ничего не дает в этом случае.

Профилактические мероприятия

Исключить полное появление стуков в рулевой рейке достаточно сложно, но можно (если соблюдать несложные правила). Среди основных профилактических мер выделяют:

  • Полное игнорирование резких торможений и стартов (конечно если не существует риск ДТП), так как агрессивные маневры сильно изнашивают механизмы рулевой.
  • Не стоит использовать бордюр как отсечку во время парковки, потому что незначительные удары колесом о него впоследствии скажутся весьма плачевно.
  • То же самое касается и наезда на поребрик и подобные сложно преодолимые препятствия.
  • Преодоление неровностей дорог в виде ям, ухабов, лежащих полицейских, следует проводить на минимальных скоростях. Не стоит придерживаться правила: “больше скорость – меньше кочек”. Любая кочка на скорости – это сильнейший удар по рулевой.
  • Постоянный контроль за состоянием сальников и пыльников на рулевых механизмах.
  • Диагностика при проявлении малейших признаков неисправности.

Непопулярные причины стуков

Совсем нелишним будет проверить кронштейн стабилизатора поперечной устойчивости. Деталь эта состоит из втулок на основе металла и резины, которые развернуты в разные стороны и соединены тонким перешейком. Чаще всего ломается именно он. По неровным дорогам на мелких кочках и на поворотах можно слышать стук.

Для правильного диагноза одной рукой надо подергать за конец стабилизатора. Это лучше получится, если колеса будут вывернуты в правую сторону.

Ещё по теме: Размеры шин Hyundai Solaris — Таблицы размеров

Бывает, что изнашиваются опоры мотора. Двигатель активно перемещается на увеличении скорости, на неровностях. В определенные моменты он достает до кузова генератором и поддоном картера. В результате — стук. Об этом источнике стуков догадываются нечасто. Многие меняют подвеску, но замена передней подвески ничего не дает в этом случае.
