Рулевое управление с электромеханическим усилителем нива шевроле

Замена подшипников рулевой колонки шевроле нива

Неисправности карданных валов

Так как данный механизм находится в постоянном движении, и он испытывает большие нагрузки, то и неисправности с ним встречаются довольно часто. Вот самые распространенные из них.

На валу кардана появилось масло

Необходимо обратить внимание на сальники КПП. Их необходимо периодически менять из-за естественного износа

Эластичные уплотнители со временем теряют свои свойства и между валом и сальником появляются небольшие щели. Если течь появилась в районе скользящей вилки, нужно проверить состояние шлицев. Если на них есть шероховатости, то вилку необходимо заменить.

Удары во время нагрузок на кардан обусловлены люфтом на соединениях. Если свободный ход появился в крестовинах или в подшипнике подвесного крепления, то эти детали меняются на новые. Вибрация может появляться из-за ослабления болтового соединения. В случае частого возникновения такой проблемы, следует проверить, установлен ли между гайкой и креплением гровер. Эта шайба не дает гайке отвинчиваться при постоянной вибрации.

Скрипы при нажатии на педаль акселератора. Необходимо проверить шарниры. Из-за постоянного контакта с влагой и грязью, крестовина может выйти из строя. Если игнорировать скрипы, крестовина заклинит и шарнир сломается.

  • Самая распространенная неисправность карданного вала – вибрации. Но прежде чем приступать к ремонту механизма, сначала следует проверить ходовую часть. Нарушенная балансировка колес тоже приводит к появлению вибрации на высоких скоростях. Если этот эффект исчезает при переключении да другую передачу, то кардан здесь не при чем. Вот по каким причинам может возникнуть вибрация в кардане:
    • неисправность балансировочных колец (коррозия или обрыв);
  • разрушение крестовин;
  • повреждения центрального или промежуточного вала (деформация трубы приводит к разбалансировке механизма);
  • неправильно собранные узлы механизма.

Звон в трубе. За шлицевым соединением внутри трубы есть крышка, которая не дает смазке попадать внутрь вала. Чтобы исправить поломку, трубу разрезают, крышку приваривают на место, затем вал заваривают. Если после процедуры появился звон другого характера (как будто в полости вала находится камень), значит, после сварочных работ в ней осталась большая окалина. К звону может приводить обрыв свинцовой опоры. В этом случае проблема устраняется установкой нового кардана.
Скрежет при включенной передаче. Возникает при контакте с кузовом авто или выхлопной системой.
Звон самого кардана может появляться из-за поломки крепления грязевого отражателя (если он имеется). Он устанавливается на промежуточную опору для защиты подшипника от воды и грязи. Если он болтается, достаточно приварить его сваркой.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Проверка состояния карданного вала

Проверить кардан следует в следующих случаях:

  • при разгоне появляется дополнительный шум;
  • появилась протечка масла возле КПП;
  • стук при включении передачи;
  • на скорости ощущается увеличенная вибрация, передающаяся на кузов.

Диагностику необходимо проводить, подняв автомобиль на подъемнике или при помощи домкратов (как подобрать подходящую модификацию, смотрите в отдельной статье)

Важно, чтобы ведущие колеса при этом могли свободно вращаться

Вот какие узлы следует проверить.

  • Крепление. Промежуточная опора и соединения фланцев должны быть затянуты при помощи болта с гроверной шайбой. В случае ее отсутствия гайка ослабится, что приведет к люфту и чрезмерной вибрации.
  • Эластичная муфта. Она часто выходит из строя, так как резиновая часть компенсирует осевые, радиальные и угловые смещения соединяемых деталей. Проверить наличие неисправности можно при помощи медленного проворачивания центрального вала (по ходу вращения и обратно). Резиновая часть муфты не должна быть разорванной инее люфтить на месте крепления болтов.
  • Скользящая вилка. Свободный поперечный ход в этом узле появляется из-за естественного износа шлицевого соединения. Если попытаться провернуть вал и муфту в противоположном направлении, и при этом наблюдается небольшой люфт между вилкой и валом, значит, этот узел необходимо заменить.
  • Подобная процедура проводится с шарнирами. Между проушинами вилок вставляется большая отвертка. Она играет роль рычага, с помощью которого пытаются провернуть вал то в одну, то в другую сторону. Если при раскачивании наблюдается люфт, крестовину нужно заменить.
  • Подшипник подвесного крепления. Его исправность можно проверить, взяв одной рукой вал перед ним, а другой – за ним и покачав в разные стороны. При этом промежуточная опора должна быть прочно зафиксирована. Если заметен люфт в подшипнике, то проблема решается его заменой.
  • Балансировка. Ее выполняют, если диагностика не выявила никаких неисправностей. Данную процедуру выполняют на специальном стенде.

Вот еще одно видео, в котором показано, как проверять карданный механизм:

Подозрительные звуки в районе кардана, вибрация и т.д.

Признаки неисправностей трапеции

Даже при аккуратной езде трапеция имеет свой ресурс, хотя владельцы Шевроле Нива отмечают, что он достигает 100000 км. На самом деле, информация не совсем точна. Через каждые 25 – 30 тыс. км может потребоваться замена рулевых наконечников, а они являются составной частью трапеции.

Первым признаком неисправности шарниров служит увеличенный люфт руля. Изнашиваются шарнирные пальцы, поэтому требуется их замена. В последнее время водители предпочитают приобретать тяги или наконечники в сборе с шарниром. Ускорит износ подвижного соединения отсутствие смазки. Несмотря на то, что завод-изготовитель добавляет в шарнир необходимое количество смазки, следует проверить выполнение данного обязательства. В большинстве случаев подобная бдительность приходится кстати. Через порванный защитный чехол часть смазки может выйти наружу или внутрь попадет грязь и песок. В таком случае будет слышен скрип при повороте руля.

Определено три фактора, ведущих к возникновению неисправностей трапеции.

  • Плохое качество дорожного покрытия.
  • Стиль вождения.
  • Заводской брак.

В любом случае необходимо как можно быстрее провести ремонтные работы. Состояние системы рулевого управления определяет безопасность эксплуатации автомобиля. Необходимо заметить, что длительное отсутствие ремонта приведет к полному разрушению шарнира. На трассе автомобиль окажется неуправляемым, что может привести к ДТП.

Устройство рулевого редуктора на Ниве

Но прежде, чем приступить к шаманству с бубном, несколько слов об устройстве того самого рулевого редуктора. Шайтан машинка хоть и не хитра в своих конструктивных изысках, но все же требует наличия смекалки и понимания у всяк решившегося на ремонт.

Картинка спизжена с просторов интернета (с) х.з кто

  1. Картер
  2. Сошка
  3. Нижняя крышка картера
  4. Регулировочные прокладки
  5. Наружное кольцо подшипника вала червяка
  6. Сепаратор с шариками
  7. Вал сошки
  8. Регулировочные винт
  9. Регулировочная пластина
  10. Стопорная шайба
  11. Вал червяка
  12. Верхняя крышка картера
  13. Уплотнительная прокладка
  14. Втулка вала сошки
  15. Сальник вала червяка
  16. Сальник вала сошки.

В процессе эксплуатации колонки, червяк и ролик, а именно при их совокупной работе (трение или качение х.з как правильно), в данной паре увеличивается эксплуатационный зазор, банально появляется люфт и сцуко какие-то непонятные стуки и звуки.

Появление люфта ведет к увеличению свободного хода рулевого колеса, биению. А это в свою очередь не есть нормалды. Гуляет руль? Плохая управляемость, теряется чувствительность и скорость реагирования, а значит о безопасном вождение можно умолчать.

Тут я вам Америку не открыл.

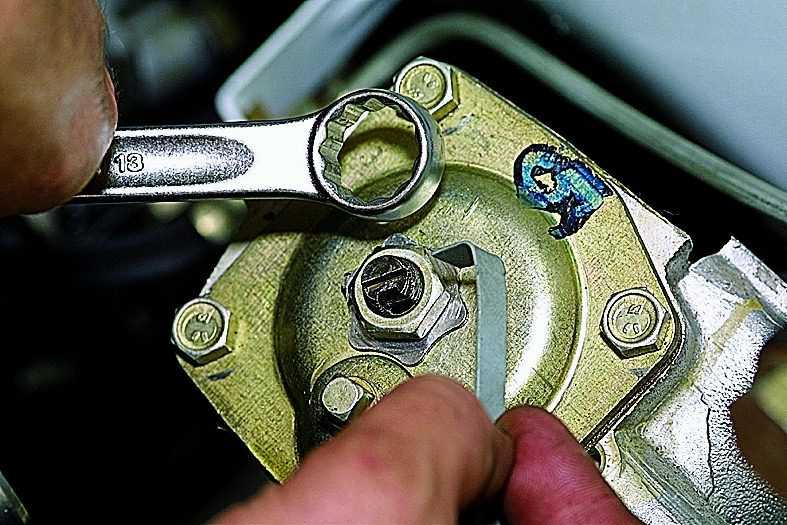

Данный люфт, если вовремя не устранить, а именно не отрегулировать рулевой редуктор, приводит к появлению сколов, микротрещин и в последующем механическом повреждении главной пары – червяка и сошки.

Ну а в конечном итоге наступает полный абзац и выход из строя. И ты, да да, именно ты, попадаешь на свои кровно заработанные тугрики, ибо новый рулевой редуктор меньше пятерки, а для Шевролетов с ГУР и без них, до целой десятки рубликов, в местных магазинах китайских запчастей, стоить не будет… проверено…

Не, конечно, не все так страшно ибо редуктор можно снять и разобрать. О том, как это сделать пойдет речь ниже.

Работа рулевой трапеции Шевроле Нивы

Для описания работы всей системы управления автомобилем достаточно указать основные направления передачи усилия от рулевого колеса. Посредством червячной передачи вращение вала с выигрышем в силе преобразуется в поворот рулевой сошки. Она одновременно соединена с левой и средней тягой. Аналогом сошки служит маятник, способный свободно поворачиваться в кронштейне. Он также соединен со средней тягой и правой. В итоге при повороте руля вправо все тяги смещаются влево, а так как наконечники соединены с поворотными кулаками, то колеса поворачиваются тоже вправо.

При повороте автомобиля колеса описывают окружность разного радиуса. При условии, что угловая скорость на оси одинаковая, одно колесо будет непременно проскальзывать. Это приводит к повышенному износу резины и ухудшению управляемости. Решение проблемы сводится к тому, что поворотные кулаки во время маневра должны поворачиваться на разные углы относительно прямой движения автомобиля. Обеспечить подобное соотношение позволяет правильный подбор наклона рычагов, а также их длины. Если полностью убрать скольжение не получается, то необходимо свести его к минимуму. Угол установки колес приходится регулировать после любых ремонтных работ с трапецией. Особенно часто приходится менять рулевой наконечник, причем рекомендуется замену производить сразу с двух сторон.

Особенности эксплуатации автомобиля Шевроле Нива сказывается на состоянии элементов трапеции, поэтому важно периодически проводить диагностику. Чтобы не доводить ситуацию до выхода из строя шарниров тяг, необходимо проверять целостность защитных чехлов

При осмотре уделяется внимание наличию шплинтов на шарнирных пальцах, а также проверяется отсутствие деформаций или повреждений тяг

Устройство и назначение

Узел состоит из следующих деталей:

  • эластичная муфта;
  • фланец;
  • вал;
  • ШРУС.

В ранних моделях Нивы установлен промежуточный вал с жестким соединением в виде крестовины. Однако последние годы производители ставят промвалы на ШРУСах. В магазинах представлены детали обоих типов. Поэтому владельцу Нивы Шевроле будет полезно знать, чем отличаются промвалы на крестовине и ШРУСе.

В промежуточных валах на шарнире равных угловых скоростей соединения жесткого типа заменены на подвижное соединение. Это уменьшает вибрацию, замедляет износ деталей и обеспечивает плавный разгон при старте с места. Конструкция промежуточного вала на ШРУСах имеет такие преимущества:

  • низкие ударные нагрузки на раздатку и КПП;
  • уменьшенный расход топлива (на 1-1,5 л/100 км);
  • сниженный шум в салоне;
  • увеличенный срок службы;
  • сохранение крутящего момента при большом отклонении;
  • наличие герметичной защиты от пыли и воды;
  • меньший процент потерь мощности при передаче крутящего момента;
  • увеличенный срок службы детали (по заявлению производителей);
  • упрощенный монтаж вала.

В этом случае легкий дискомфорт от вибрации — плата за надежность. Заводской артикул детали — GM 212302202092000. Однако в магазинах представлены аналоги с другой маркировкой от разных производителей.

Цена зависит от конструкции и бренда. Промвал с карданом стоит от 2500 р., со ШРУСом — от 4500 р.

Снятие, установка и ремонт своими руками

Для ремонта или замены элемента РУ необходимо произвести демонтаж червячного узла.

Вам потребуются:

  • слесарный ключ на «17»;
  • набор инструмента 1/2 с трещеткой и головками;
  • шлицевая отвертка.
  • переносная лампа для подсветки зоны ремонта.

Последовательность выполнения демонтажа:

  1. Установить Ниву на подъемник или смотровую канаву. Для обеспечения безопасности используем противооткатные упоры.
  2. Удалить всю рабочую жидкость из системы.
  3. Открутить крепежный болт нижнего наконечника карданного шарнира промвала.
  4. Выполнить поддомкрачивание передней части а/м, демонтируем левое колесо.
  5. Извлекаем из посадочных отверстий сошки шарнирные соединения средней и боковой тяг. Для удобства дальнейшей работы рекомендуем вывести боковую тягу в сторону.
  6. Головкой на «19» отворачиваем шланг высокого давления.
  7. Снимаем уплотнительные медные шайбы.
  8. Накидной головкой на «22» отворачиваем болт-штуцер наконечника шланга подвода жидкости к радиатору.
  9. Далее ослабляем гайки болтов фиксации картера рулевого механизма к лонжерону. Извлекаем все крепежные болты.
  10. Аккуратно снимите упорный шайбы, которые находятся между корпусом рулевого редуктора и левым лонжероном кузова ТС. При сборке в обратной последовательности не забудьте поставить их на свои места.
  11. После этого следует вывести открепить шаровой палец средней тяги из от сошки.
  12. Снимите рулевой редуктор.

  13. Сборку рулевого механизма следует производить в обратной последовательности. Не затягивая полностью крепежные элементы проверить работоспособность всей системы и отсутствия перекосов.
  14. Требуемые моменты затяжки гаек рулевого редуктора:
  • крепежная гайка картера червячного механизма: 33,3-41,2 Нм;
  • гайка шарового пальца тяг рулевого привода: 42,1-63 Нм;
  • гайка сошки: 199,9-247 Нм.

После сборки всех деталей и протяжки крепежа, необходимо произвести прокачку гидроусилителя рулевого управления.

Сальник червячного привода установлен в самой крышке рулевого редуктора со стороны салона авто. При обслуживании и ремонте приводного узла своими руками, необходимо:

  • произвести замену всех кольцевых уплотнителей опорных подшипников в корпусе.
  • выполнить замену сальника червяка.


Сальник имеет размерность: 20*30*7 мм. Подбор нового масляного уплотнителя необходимо делать в авто магазине по старому образцу.

Видео инструкция: ремкомплект рулевого редуктора нива шевроле с гур

При падении уровня жидкости доливаем ее до нижней от метки. Несколько раз поворачиваем рулевое колесо влево и вправо до упора, следя при этом, чтобы уровень жидкости в бачке ГУР Шеви Нива находился на нижней отметке.

Снимаем защитный резиновый колпачок с прокачного штуцера. Прокачной штуцер расположен на крышке рулевого механизма.

Надеваем на головку штуцера прозрачный шланг, опустив его свободный конец в сосуд. При появлении в шланге сплошной струи жидкости заворачиваем штуцер.

Возвращаем управляемые колеса в положение прямолинейного движения автомобиля и даем поработать двигателю еще две-три минуты. Вновь поворачиваем рулевое колесо до упора влево и вправо и при необходимости доливаем жидкость в бачок до нижней от метки. После прогрева и стабилизации температуры рабочей жидкости ее уровень должен находиться на верхней от метке, а в холодном состоянии не опускаться ниже отметки минимального уровня.

Снятие рулевого механизма редуктора Шевроле Нива — Вынимаем болт крепления на конечника нижнего карданного шарнира промежуточного вала рулевого управления к валу винта рулевого редуктора Шевроле Нива. Выпрессовываем из отверстий сошки шаровые пальцы тяг: Отворачиваем болт-штуцер крепления наконечника шланга высокого давления и вынимаем болт-штуцер.

Аналогичное уплотнение имеет и наконечник шланга подвода жидкости к радиатору. Соединение уплотнено медными шайбами.

Аналогично отворачиваем и вынимаем два других болта крепления картера рулевого механизма. Помощник поворачивает рулевое колесо два-три раза вправо и влево до упора. Снятие насоса гидроусилителя руля Шевроле Нива — Снимаем защиту поддона картера и брызговики моторного отсека. Снимаем шкив насоса гидроусилителя руля Шеви Нива. Отводя насос вперед, снимаем его вместе с пластиной.

Всем добра, бобра и всего самого приятного и полезного))))!Как и обещал в выходные заняться рулевым так собственно и получилось. После работы прибежал в гараж, обедал можно сказать на ходу), время 17:40 снимаем промежуточный вал рулевого ОБЯЗАТЕЛЬНО КЕРНИМ РАСПОЛОЖЕНИЕ ВАЛА ЧЕРВЯКА И ПРОМЕЖУТОЧНОГО ВАЛА! (чем угодно только не краской краска сотрется) Машина на яме проверяем люфт трапеции горизонтально раскачивая оную если люфта нет все ОК если люфт есть отмечаем что будем менять. Далее приступаем к снятию шаровых пальцев трапеции. Снимаем съемником или как кому удобно, я лично использовал съемник типа гусак(если будете приобретать съемник берите такой массивный чёрного цвета он похоже прокален или просто из хорошего металла фото тоже завтра кину) Первый палец вышел на ура со вторым повозился.Маленький лайфхак: если не выходит палец ни съемником ни в ручную значит берём горелку с тонким соплом устанавливаем съемник закручивая гайку съемника до максимума, и греем горелкой палец ПО РЕЗЬБЕ! ДА ОТ ТЕМПЕРАТУРЫ ПОБЕЖИТ ШРУС СО ВСЕХ ЩЕЛЕЙ НЕ СТРАШНО! ЗАТО НЕ НАДО СРЕЗАТЬ ТЯГУ ТРАПЕЦИИ И ПОКУПАТЬ НОВУЮ! СМАЗКУ СФОТАЮ И СКИНУ ЗАВТРА ОНА ТЕРМОСТОЙКАЯ В ОТЛИЧИИ ОТ ШРУСА. далее берём заранее подготовленный шприц с водой тушим горелку и со шприца быстренько ПОЛИВАЕМ ИМЕННО ПАЛЕЦ и затягиваем гайку съемника- палец выскакивает. Далее снимаем уже сам рулевой механизм предварительно отсоединив от него шланги. Снимаем сошку(чего я не сделал нужен съемник стоит копейки 300р и вещь незаменимая.)

И ТЕПЕРЬ САМОЕ ВАЖНОЕ! Про сальник сошки в инете на форумах много написано много сказано, я выкладывал что я выбрал для себя, а вот про сальник червяка ничего нет. ТАК ВОТ! САЛЬНИК ЧЕРВЯКА СТОИТ В КРЫШКЕ РУЛЕВОГО КОТОРАЯ ВХОДИТ В САЛОН, ОНА НЕ ИМЕЕТ ПРОКЛАДОК Т.К

ТАМ ПРОХОТИТ СИСТЕМА ПИТАНИЯ ПОДШИПНИКОВ С РЕЗИНОВЫМИ КОЛЬЦЕВЫМИ УПЛОТНИТЕЛЯМИ. УПЛОТНИТЕЛИ НУЖНО МЕНЯТЬ! Т.К. ОНИ ИМЕЮТ СВОЙСТВО СЖИМАТЬСЯ И РАСТЯГИВАТЬСЯ ОТ ВРЕМЕНИ(сколько они прожили с момента последнего обслуживания неизвестно.)САЛЬНИК ИМЕЕТ РАЗМЕРЫ 20*30*7 ПОДБИРАТЬ НЕОБХОДИМО УЖЕ В МАГАЗИНЕ ВМЕСТЕ СО СТАРЫМ! Я нашёл только в одном магазе из 12 и то последние 2 забрал редкость такой сальник, его только заказывать или искать аналоги. На старом лопнула пружина. Ну собственно на сегодня все, продолжение обязательно будет завтра.

Снятие и установка карданного вала

Если возникла необходимость в замене карданного механизма или ремонте его узла, потребуется его снятие. Процедура проводится в такой последовательности:

  • откручиваются крепежные болты с фланцев заднего моста и карданного вала;
  • вал опускается вниз;
  • откручиваются болты резиновой муфты;
  • кардан отодвигается от КПП;
  • откручивается подвесное крепление.

Отремонтированный или новый механизм устанавливается в обратной последовательности: подвесное, муфта, фланцы моста.

В дополнительном видео упоминаются еще некоторые тонкости снятия и установки кардана:

Карданный вал патриот | снятие и установка | замена фланца

Кардан в автомобиле достаточно выносливый механизм, но и он нуждается в периодическом обслуживании. Водителю нужно быть внимательным к появлению посторонних звуков и вибраций. Игнорирование этих проблем приведет к поломке важных элементов трансмиссии.

5 / 5 ( 1 голос )

Снятие

Отсоедините провода от аккумуляторной батареи и выньте облицовку крышки сигнала. Отверните гайку крепления рулевого колеса, снимите рулевое колесо, а затем обе половины облицовочного кожуха вала рулевого управления.

Примечание. Если необходимо снять только картер рулевого механизма, отверните болт крепления вилки нижнего карданного шарнира промежуточного вала на валу червяка и болты крепления картера к лонжерону кузова.

Снимите щиток приборов и отсоедините штепсельные колодки трехрычажного переключателя от штепсельных колодок пучка проводов.

Отсоедините провода от клемм выключателя зажигания и, отвернув винты крепления и утопив фиксатор замка, снимите выключатель зажигания. Ослабьте хомут крепления корпуса переключателя указателей поворота, света фар и стеклоочистителя и снимите его.

Отверните болт крепления вилки нижнего карданного шарнира промежуточного вала к валу червяка рулевого механизма.

Отверните болты крепления кронштейна 6 (рис. 5-3) и снимите вал рулевого управления с кронштейном.

Рис. 5-3. Детали рулевого управления:

1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — игольчатый подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна вала рулевого управления.

Отверните гайки крепления шаровых пальцев боковой и средней тяг к сошке, а затем съемником А.47035 выпрессуйте шаровые пальцы из отверстий сошки.

Снимите картер рулевого механизма, отвернув предварительно болты его крепления к лонжерону кузова. Выньте уплотнитель вала рулевого управления из отверстия в щитке передка кузова.
