Как устанавливать защиту двигателя на ниву шевроле

Когда нужно делать замену

В процессе эксплуатации Нивы Шевроле зачастую возникает проблема, связанная с протеканием через коленвал смазывающего вещества. Причиной этого могут быть разные неисправности, включая износ самого элемента, выполняющего функцию прокладки. Если же в процессе диагностики установлено, что он в дальнейшем не сможет нормально функционировать, то нужно его заменить. После процесса демонтажа устанавливается новое изделие.

Эта операция даст возможность устранить течь смазочного материала. Существуют некоторые особенности в замене переднего и заднего сальников, поэтому автомобилисты, которые хотят делать эти операции самостоятельно, должны изучить все нюансы.

Особенности самостоятельного устранения возникшего дефекта

Когда происходит замена гидронатяжителя цепи и установка механического натяжителя на Шевроле, обязательно снимается клапанная крышка.

лее, после выдергивания чеки, нужно храповым ключом произвести один полный оборот коленвала

Важно обратить внимание — не вышла ли провисшая цепь на Ниве из канавок башмака. Если этот момент проигнорировать и не устранить дефект — то последствия могут быть печальными (но это касается только однорядной цепи)

. Если этот момент проигнорировать и не устранить дефект — то последствия могут быть печальными (но это касается только однорядной цепи).

А еще интересно: Как ремонтировать Ниву Шевроле: особенности, детали, фото, видео || Нива шеви ремонт двигателя

Также в результате первого оборота, выбирается первичный провис цепи на Ниве и как правило шток выходит сразу ещё на один-два щелчка, относительно первого отстрела. После самостоятельной замены впоследствии никаких посторонних звуков при запуске наблюдаться не будет на Шевроле Ниве. Двигатель будет работать всегда ровно.

Когда гидронатяжитель заменен, при запуске двигателя уже ничего греметь не будет. Так как гремит всегда только неисправный элемент. Инструкция по самостоятельной замене данного узла доказывает, что процедура совсем не сложная, кроме того и цена вопроса — не более 2 000 рублей. Но есть одно «но» — если автомобиль Нива Шевроле относительно новый и был на гарантии, она автоматически будет аннулирована.

Читать новости о новой Ниве

  • Тюнинг Нивы 4х4 своими руками: обновление салона Лады Ваз-2121
  • Чип-тюнинг двигателя Шевроле Нива
  • Как собрать ДВС на Шевроле Нива
  • Нива-Шевроле с опелевским двигателем: краткое описание, технические характеристики, отзывы владельцев
  • Устанавливаем двигатель на Ниву от иномарки. Это того стоит
  • Как правильно выполнить чип тюнинг двигателя Нивы
  • Как снизить расход топлива Нивы
  • Альтернатива автомобилю LADA 4×4. Самые дорогие, дешёвые и средние «нивозаменители»

Chevrolet Niva | Снятие и установка поддона

Снятие и установка поддона

При установке используйте новую прокладку поддона или подходящий герметик (где
применяется).

1. Отсоедините кабель массы от батареи.

Если автомагнитола в вашем автомобиле закодирована, прежде
чем отключать батарею, убедитесь что Вы знаете код.

2. Слейте двигательное масло, затем установите и затяните сливную
пробку приведенным в Спецификациях усилием (используйте новую шайбу).

3. Поддомкратьте переднюю часть автомобиля и установите ее на осевых
подпорках. Где имеется, снимите нижний щиток двигателя.

4. Отверните усиливающий стержень (где имеется) между куполами передней
подвески.

5. На двигателях F8Q, отверните болты крепления и снимите верхнюю
пластиковую крышку приводного ремня/правой опоры двигателя. На двигателях
F9Q, отверните крепежные гайки и снимите звукоизоляционную крышку
двигателя.

6. С помощью лебедки поддержите вес двигателя/трансмиссии.

7. Отверните болты, крепящие приемную трубу глушителя/преобразователя
к выпускному коллектору. Отделите приемную трубу и поддержите ее.

8. Отверните кронштейн/крышку маховика

Обратите внимание, что один
из болтов крепит кронштейн задней опоры к трансмиссии, а для отворачивания
болтов крепления кронштейна к двигателю потребуется торцевой фигурный
ключ.

9. Отверните держатели, крепящие трубку гидросистемы рулевого управления
с усилителем к правой стороне подрамника.

10

Отверните гайку, крепящую верхний кронштейн правой опоры двигателя
к сборке ограничителя движения/резиновой опоры двигателя на кузове.

11. Поднимите двигатель настолько, чтобы возможно было снять поддон.

12. Отверните болты, крепящие поддон к блоку цилиндров, но оставьте
два диагонально противоположных.

13. Отделите поддон от основания блока цилиндров. Не используйте
отвертку, так как она может повредить контактные поверхности.

14. Отверните два оставшихся болта и опустите поддон. Снимите прокладку,
где имеется.

15. Очистите блок цилиндров и поддон от остатков прокладки или герметика.

1. Проверьте чистоту совмещающихся поверхностей поддона и блока
цилиндров.

2. Где имеется, расположите новую прокладку на поддоне, а при отсутствии
прокладки нанесите герметик шириной 1 мм – Renault рекомендует Rhodorseal
5661 – на совмещающейся поверхности поддона (на внешней стороне
канавки поддона).

3

Если прокладка не используется, важно расположить поддон так,
чтобы его больше не пришлось смещать после того, как герметик коснется
блока цилиндров. В качестве направляющих можно использовать длинные
болты или штифты.

4

Чтобы предотвратить капание масла из масляного насоса и блока
цилиндров, протрите эти области перед установкой поддона.

5. Прижмите поддон к блоку цилиндров, затем вставьте болты и постепенно
затяните их приведенным в Спецификациях усилием.

6. Опустите двигатель, затем установите и затяните гайку правой
опоры двигателя.

7. Установите держатели для трубки гидросистемы рулевого управления
с усилителем.

8. Установите усиливающий кронштейн-крышку маховика/приводного диска
и затяните болты крепления.

9. Установите приемную трубу глушителя/преобразователя и затяните
болты.

10. Снимите лебедку и установите верхнюю пластиковую крышку приводного
ремня/правой опоры двигателя или звукоизоляционную крышку, где имеется.

11. Где применяется, установите усиливающий стержень между куполами
передней подвески и затяните болты.

12. Подключите аккумулятор, затем опустите автомобиль на землю.

13. Заполните двигатель свежим маслом.

Как проводить замену сальников коленвала

Сальниковое уплотнение коленвала автомобиля Нива представляет собой элемент, герметизирующий зазоры между деталями и предотвращающий течи масла. Со временем его рабочая поверхность теряет эластичность, нарушая герметизацию. В результате требуется немедленный ремонт в виде замены сальника, иначе с автомобилем могут возникнуть серьёзные проблемы.

Необходимость замены

Неисправность переднего сальника часто приводит к повреждению ремня ГРМ. А через протекающее заднее сальниковое устройство коленвала смазка может попасть на диск сцепления, отрицательно влияя на его фрикционные свойства. При этом также повышается расход горючего и снижается производительность транспортного средства. Менять сальник на Ниве рекомендуется:

  • через 100 тыс. км пройденного машиной расстояния;
  • если автомобиль давно не использовался, и уплотнение затвердело;
  • при покупке некачественного сальника, вышедшего из строя намного раньше положенного срока.

Менять несложно. В любом случае, своевременная замена уплотнения обойдётся дешевле и проще капитального ремонта авто.

Приступаем к замене переднего сальника

На ниве необходимость в такой процедуре, как замена переднего сальника коленвала, возникает при обнаружении текущего через его кромку масла. При этом шкив разбрызгивает смазку, загрязняющую моторный отсек и переднюю часть двигателя

Обратив внимание на этот признак, стоит дополнительно проверить систему вентиляции картера, так как при её засорении даже замена сальника не поможет убрать течь

Основные этапы работы, выполняемой на подъёмнике или канаве, следующие:

  • Снятие брызговика нижней части картера;
  • Включение 1-й передачи и торможение машины с помощью стояночного тормоза. Это позволяет избежать кручения вала при смене сальника;
  • Ослабление гайки, которая крепит шкив (в качестве инструмента для ВАЗ 21214 и 21212 применяют ключ на 38);

4. Ослабление ремня привода водяного насоса (используется головка на 13);

5. Смещение генератора с помощью отвёртки, приложенной так, как показано на фото;

6. Снятие сначала датчика, а затем ремня коленвала;

7. Откручивание гайки, закрепляющей шкив;

8. Снятие самого шкива.

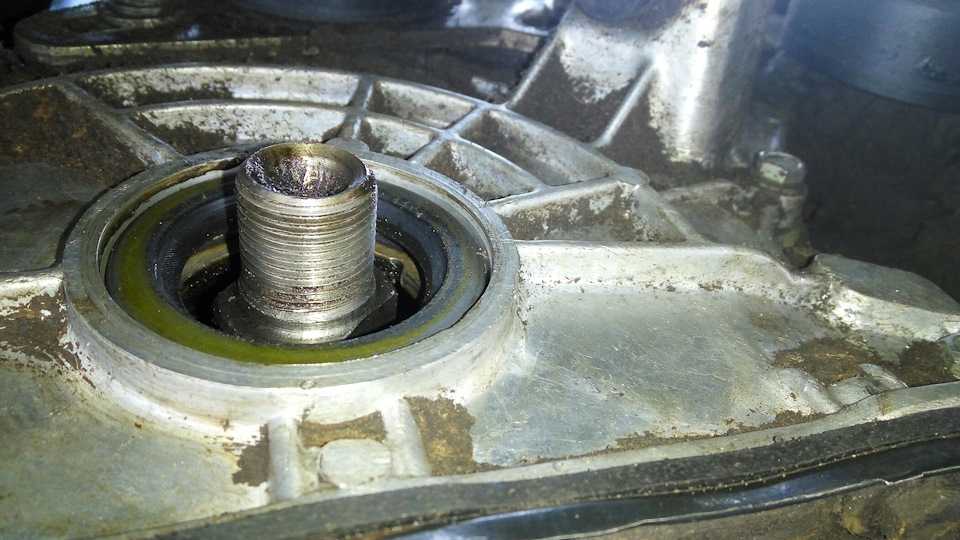

Теперь с помощью отвёртки передний сальник поддевают и достают из гнезда. Последний этап, запрессовка новой манжеты, может выполняться двумя способами: • с использованием инструментальной головки; • с помощью накладываемого сверху шкива, с установленным на нём старым сальником. При затягивании гайки крепления новая манжета запрессовывается быстрее и проще.

После окончания запрессовки следует убедиться в надёжности установки переднего уплотнения. Ремонт заканчивается возвращением всех деталей на место в обратной последовательности.

Меняем задний сальник

Необходимость в ремонте авто путём замены заднего сальникового уплотнения определяется по следующим признакам: • вращение расположенного внутри картера маховика приводит к разбрызгиванию масла, которое вытекает через щели, образовавшиеся между кожухом и его крышкой; • протекание жидкости приводит к замасливанию накладок диска сцепления и его пробуксовке.

Так же как и для переднего уплотнения, замена заднего сальника коленвала Нива, производится только после проверки чистоты вентиляционной системы. Ведь при её засорении давление газов повышается, а течь будет даже в том случае, если выполнить ремонт авто, установив новое уплотнение.

Первый этап работы по замене сальника коленвала – установка автомобиля на подъёмник (смотровую канаву). Далее снимают коробку передач (за счёт этого менять заднее уплотнение сложнее), демонтировать оба диска сцепления и поэтапно выполнить следующие действия: 1. Ввернуть в отверстие блока цилиндров болт, которым крепилась КПП; 2. Отвернуть все крепления маховика с помощью головки на 17, удерживая коленвал от поворота монтажной лопаткой, опирающейся на ввернутый болт и вставленной между зубьями махового колеса в месте, указанном на фото;

3. Снять сначала маховик, затем пластину

4. Отвернуть гайки на крышке кожуха (в качестве инструмента – головка на 10) и снять её;

5. Используя отвёртку, извлечь сальник.

Теперь необходимо взять новое сальниковое уплотнение коленвала и смазать его маслом вдоль рабочей кромки. После этого с помощью старой манжеты сальник запрессовывают на место. И, наконец, убедившись в его надёжном закреплении, устанавливают обратно все снятые детали.

Гайка шкива коленвала нива шевроле

В общем, проблемка заключается в том что не могу никак выкрутить болт шкива коленвала. Приобрёл в магазине храповый ключ на 38, красивый такой ключь =)

Поставил на ручник, врубил 4-ю передачу… Иии… ВОТ! Я уж и бил по нему и прыгал на нём… (Там вообще нормальная резьба? Не обратная?) Слишком большой свободный ход, каким ёбразом зафиксировать коленвал? Мне сказали что есть какие-то стопоры и нужно в маховик его поставить, снять стартер и поставить фиксатор туда.

Сегодня попробую найти 32-ю трубу. Думаю в самый раз.

PS. Фотка ключа не моя, стырил с простора интернетов, Прошу прощения если правообладателя фотки обидел =)

На просторах интернета нашел видео. Нарисовал быстренько схемку как чувак выкручивал и затягивал болт. Кто нибудь так делал?

Инструменты:

  • Торцовый вороток
  • Головка для торцового воротка на 10
  • Головка для торцового воротка на 38
  • Храповичный ключ
  • Отвёртка плоская
  • Молоток

Детали и расходники:

  • Сальник передний коленчатого вала двигателя
  • Герметик

Примечания: Признаком необходимости замены переднего сальника коленчатого вала является течь масла через его кромку. При этом масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленной оказывается вся передняя часть двигателя и моторного отсека.

Полезный совет: Прежде чем заменять передний сальник коленчатого вала при появлении течи, проверьте чистоту системы вентиляции картера двигателя, так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.

1. Снимите защиту масляного картера и брызговик моторного отсека, как описано здесь.

2. Что бы не повредить, снимите датчик положения коленчатого вала, как описано здесь.

3. Снимите ремень привода вспомогательных агрегатов, как описано здесь:

а. На автомобиле с кондиционером – ремень привода компрессора кондиционера, как описано здесь.

Замена прокладки поддона ваз 21214

Внутренний объем мотора бывает герметичен. Поддон картера – съемная деталь, размещенная снизу силовой установки. Практически — это расходная емкость для моторного масла. Если Этот расхожий слух элемент подтекает – количество масла уменьшится, и будет нарушена система смазки. Последствия как правило бывают очень грустными – дорогостоящий ремонт изношенного, а экономию и заклинившего мотора.

Предпосылки подтекания масла из поддона:

ВАЗ 2121 часто употребляется на бездорожье, не исключено касание дном мотора грунта. Это экстремальная ситуация, которая приводит к пробоине.Также при ударе поддоном о землю, деформируется посадочная плоскость. По причине такового повреждения нередко рвется прокладка, обеспечивающая плотность.Деформация картера от перегрева. Если размеры повреждения превосходят толщину прокладки – масло начинает вытекать из мотора.Лишная затяжка болтов крепления приводит к разрушению прокладки.Другая сторона – недостающий момент затяжки. При обнаружении течи, затяните крепежные болты.Очевидное разрушения от старости либо низкое качество заводской детали.Если протяжка не посодействовала – предстоит легкий процесс подмены.

Как без помощи других поменять прокладку поддона

Единственное условие – наличие ямы в гараже, по другому эстакады. Невзирая на высочайший клиренс, подмена в районе земли невозможна.Слейте отработанное масло. Для этой цели вам машина прогревается, потом нужно подождать до 10 минут, пока жидкость соберется на деньке поддона.

Принципиально! Примите меры против попадания жаркой воды на тело. После отворачивания сливной пробки, мощная струя разбрызгивает масло во нашему клиенту остается стороны. Чтоб поменять прокладку – придется приподнять агрегат на 15-30 см. Ослабляем крепления обеих резиновых подушек мотора и откручиваем редуктор от креплений фронтального моста и мотора.

Устанавливаем под движок домкрат, и поднимаем высотой хода болтов опорных подушек.

Читайте:

В образовавшийся зазор устанавливаем ограничительные проставки – подходят из дерева бруски.

Это делается для безопасности – домкрат может в один момент сложиться, тогда и подмена прокладки обернется травмой. Отворачиваем болты крепления поддона. Не поочередно по кругу, а накрест, для равномерного снятия напряжения с корпуса.

Поддон на НИВЕ 21214 достаточно тяжкий, перед откручиванием последней пары болтов придерживаете корпус, иначе говоря попросите о таком шаге ассистента.

Осторожным движением вниз и вперед, извлеките деталь из-под моторного места. На деньке вам больше понравятся масло, не пролейте его на одежку

Внимание! Из полости картера вниз опускается маслоприемник с фильтрующей сетью. Не повредите Данный узел при демонтаже

Пользуясь случаем, проводим осмотр и дефектовку внутренней полости картера. Очистите видимые детали не ворсистой тряпкой, смоченной маслом. Соскоблите с привалочной плоскости картера остатки старенькой прокладки. Помойте поддон керосином и проверьте геометрию не знакомых креплений. Для этой цели укладываем корпус ввысь ногами на ровненькую поверхность – к примеру, стекло. Если имеется деформация – запчасть придется поменять. Мелкие сколы и повреждения шлифуются. Установите новейшую прокладку, за ранее смочив поверхность моторным маслом. Применение герметиков не нужно, лохмотья с течением времени попадут в полость картера. Аккуратненько заведите поддон (не повредив маслоприемник) под картер, прихватите 4-мя болтами накрест.Зажмите нашему клиенту остается болты, соблюдая момент затяжки, обозначенный в аннотации к автомобилю.

Снова приподнимите движок, извлеките проставки, и опустите на подушки. Затяните болты опор. Закрепите редуктор. На этом деле процедура подмены прокладки завершена. Остается закрутить сливную пробку и залить свежее масло. Сделайте пробную поездку и проверьте отсутствие подтеканий из-под картера.

https://youtube.com/watch?v=fUYP_RaONH4

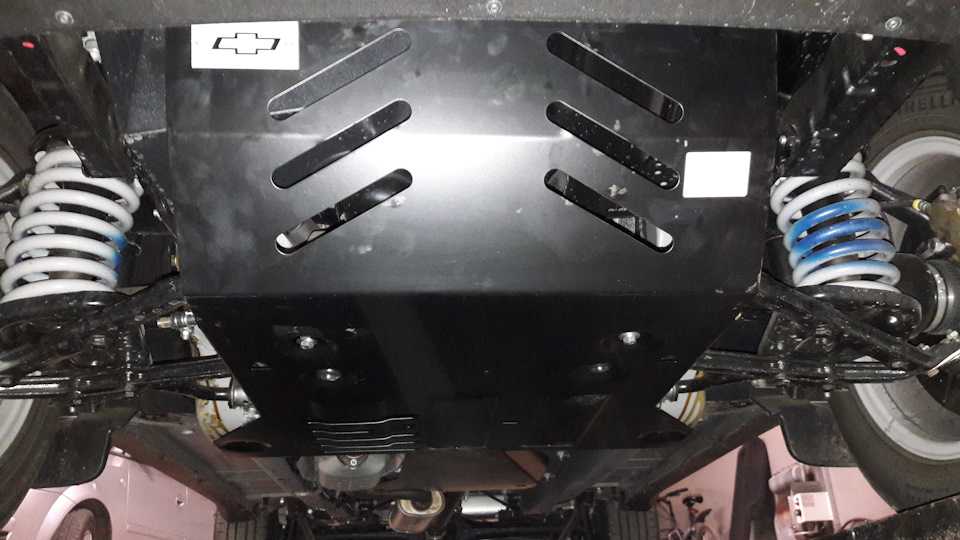

О штатной защите

Модели типа “Люкс” укомплектовываются стандартной защитой картера и днища. Она состоит из специально изогнутой пластины из стали, толщина которой составляет не более 2-3 мм. Имеет ребристую форму, что позволяет осуществлять охлаждение двигателя. Но межреберные отверстия слишком велики, что негативно сказывается. Отверстия довольно быстро набиваются грязью и мусором, а для ее удаления необходимо снимать элемент. Такой защиты порой достаточно для “спокойных” водителей, которые эксплуатируют автомобиль по хорошим дорогам.

Если же говорить откровенно, то такой тип авто, как внедорожник Нива Шевроле нуждается в более мощном виде защиты. Ведь штатный вид может спасти от счесывания днищем грунтовой дороги, а если попадется валун или деревянный пенек, то здесь мало шансов на то, что защита справится со своей функцией. Поэтому, если вы знаете какие трудности будут стоять на пути вашего железного коня, то рекомендуется его как следует “запрячь”.

Из чего изготавливается защитная пластина для Шнивы? Защиту для изготавливают из таких видов материалов:

  1. Железная или стальная;
  2. Алюминиевая;
  3. Композит.

Первый вид является стандартным. Если Шевик не укомплектован таким материалом, то его можно приобрести в автомагазине и установить. Стоить такой вариант будет порядка 3 000 рублей. Больше всего ставится для успокоения души водителя, нежели для выполнения своей истинной функции. Но как говорилось уже выше, в несложных ситуациях спасает.

Алюминиевый вид (дюраль) имеет толщину в 2 раза больше штатной. Обладает такими положительными свойствами:

  • Вес материала. Толщина дюрали составляет 4-5 мм, что в 2 раза толще стали, но в то же время имеет меньший вес.
  • Стойкость к воде. Алюминий, как известно, по своим химическим свойствам обладает стойкостью к коррозии. Это огромный плюс, ведь даже окрашенный материал из железа быстрей протрется и начнет ржаветь, нежели алюминий будет иметь вид зеркального днища.
  • Отлично выполняет свои функции: сбережение картера и охлаждение двигателя.

Есть у такого материала и недостатки, вернее, один. Стоить такая защита будет порядка 5-6 тысяч рублей. Поэтому не каждый смог бы позволить такой вариант.

Алюминиевая защита картера двигателя

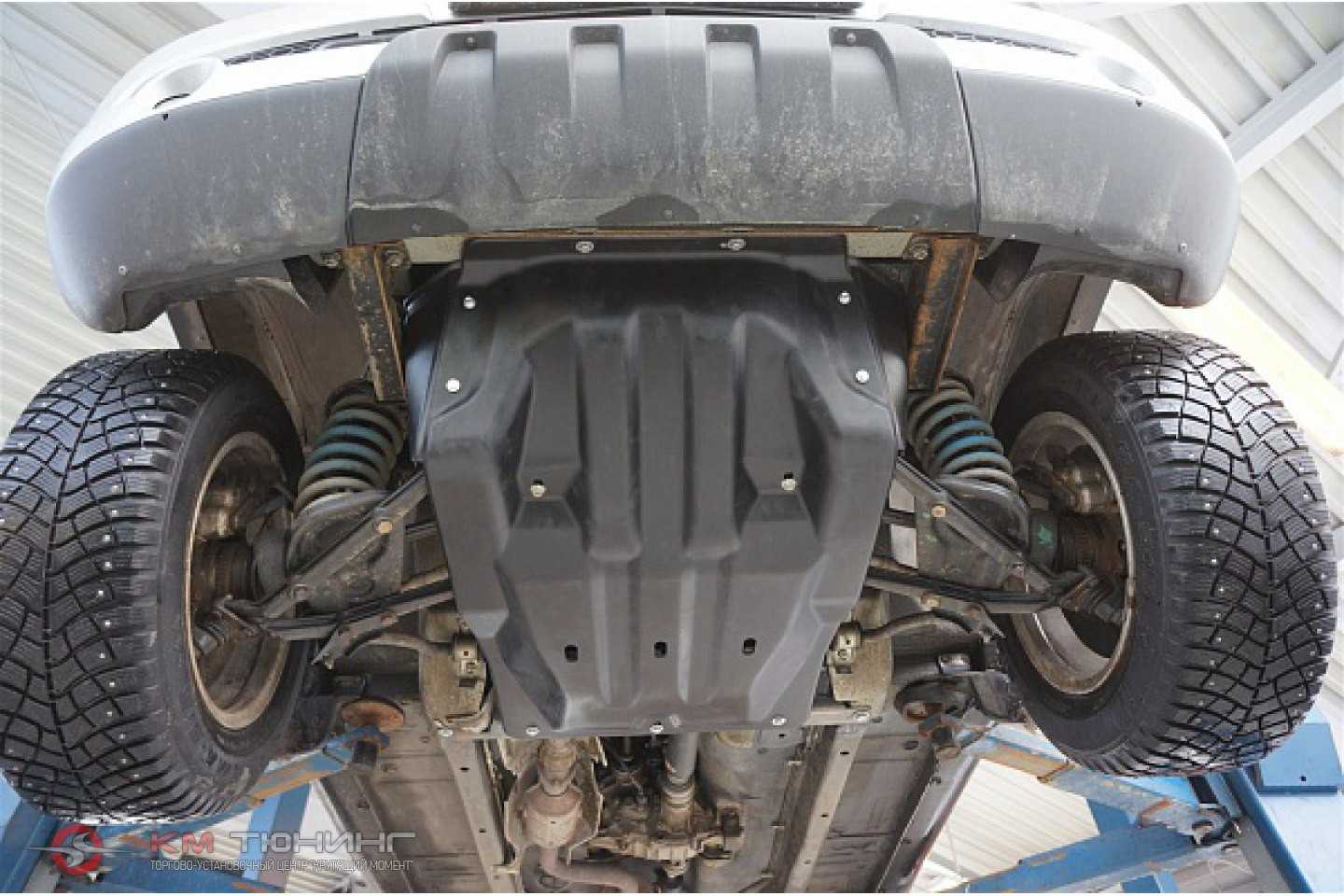

Защита из композита обусловлена высокой стойкостью к ударам. Имеет вес больше, чем дюралевые, но если вы желаете поистине обезопасить свое авто и себя от повреждений днища и картера, то это именно то, что необходимо. Стоит она около 8 тысяч, но и функции свои выполняет на 5+.

Защита из композитных материалов

Что такое “Шериф”

Так называется защита картера, которая пользуется популярностью, если не считать, что многие Шнивы укомплектовываются штатной броней. Специальная разработка конструкции типа “Шериф” обусловлена типом кузова автомобиля, объемом двигателя и прочими параметрами. Почему защита типа “Шериф” пользуется популярностью у владельцев Шнив? Все очень просто, благодаря соотношению цены и качества.

“Шериф” характеризуется такими основными показателями качества:

Защита и свойства. Описание
1 Щит от ударов. Обусловлена сбережением двигателя и днища от разных видов воздействующих факторов: камней, наезда на бугры, оседания на “пузо”.
2 Коррозия. Благодаря специальному покрытию, нанесенного на поверхность “Шерифа”, обеспечивает долгий срок эксплуатации без появления ржавчин.
3 Грязь, вода и пыль. Продуманное исполнение конструкции позволяет не допускать попадания в двигатель воды, грязи и пыли, что обусловлено наличием спец крыльев.
4 Перегревание. Не допускает перегрева мотора. “Шериф” оснащается отверстиями, которые обеспечивают вентиляцию.
5 Аэродинамическое свойство. Конструкция защиты способна распределять поток воздуха, что обеспечивает высокие аэродинамические свойства на дороге.
6 Основательность крепления Установка производится по штатным отверстиям. Нет необходимости сверлить кузов авто.
7 Прочность Благодаря методу, по которому изготовлен “Шериф”, он обладает высокими тех свойствами и прочностью.

Установка защиты картера на авто Нива Шевроле

Установка осуществляется совершенно свободно в домашних условиях, но в обязательном порядке необходимо наличие смотровой ямы. Без ямы будет очень сложно даже несмотря на то, что Шнива имеет высокий клиренс. Итак, установка преждевременно обуславливается наличием новой защиты.

Установка начинается с поставки автомобиля на смотровую яму. Если вы решили установить защиту на только что купленную Шниву, то здесь проще. Нет необходимости осуществлять очистку днища и двигателя. Да и крепления видны хорошо и не успели еще заржаветь.

Источник

Характерные поломки поддона картера двигателя

С поддоном картера может произойти практически единственная, но очень опасная поломка — его можно пробить.

Даже самые мощные и высокие автомобили не застрахованы от таких повреждений. Поддон картера – наиболее уязвимая часть двигателя, так как находится ближе всего к дороге, поэтому его легко пробить, наскочив на препятствие — крупный камень или другой твердый предмет.

Пробой поддона картера влечет за собой утечку масла из системы смазки. Это грозит серьезными повреждениями двигателю автомобиля, особенно, если течь не будет замечена вовремя, поэтому многие автолюбители прибегают к установке защиты поддона картера.

Источник

Защита двигателя и картера на Ниве Шевроле

На каждый внедорожник несмотря то что у него высока подвеска, должна устанавливаться дополнительная защита картера Нива Шевроле не исключение. Так как Нива как правило эксплуатируется в тех местах где нет нормальных дорог или они вообще отсутствуют, и в любой момент автомобиль может сесть на пузо или удар о днище будет такой силой что может повредить двигатель, поэтому без дополнительной защиты в таких условиях не обойтись.

Дорогие комплектации как правило уже идут с установленной штатной защитой днища и картера. Она представляет собой изогнутую стальную пластину, ребристой формы, толщина которой около трех миллиметров, это помогает дополнительно охлаждать двигатель. Но у нее есть минус в том что отверстия которые там имеются слишком большие, из за чего в них накапливается грязь, и чтобы ее отчистить нужно ее снимать. Если автомобиль преимущественно эксплуатируется на хорошей дороге, то такой защиты должно хватать. Но довольно часто нужно устанавливать более серьезный вариант защиты.

Изготавливается из таких материалов как:

1. Алюминий. Толщина его больше стальной в два раза. Имеет отличную стойкость к коррозии. Цена в районе шести тысяч рублей

2. Сталь. Является стандартным, цена примерно три тысячи рублей.

3. Композит. Имеет отличную стойкость к ударам. Цена около восьми тысяч рублей.

Чтобы защитить картер среди Ниваводов большой популярностью защита «Шериф», это обусловлено тем что цена и качества соответствуют друг другу.

«Шериф» обладает следующими показателями:

Установку можно произвести самостоятельно, главное это наличие ямы. При выборе нужно знать год выпуска автомобиля и объём двигателя, так как каждая версия имеет свои крепления.

Первым делом автомобиль загоняется на яму, после чего чистится днище и двигатель, сделать это можно при помощи керхера. Затем проделываются следующие действия:

  1. Примеряется защита двигателя Нива Шевроле и если имеется дополнительная которая защищает днище и КПП
  2. Устанавливается на двигатель при помощи 10 болтов
  3. Устанавливается на днище и КПП при помощи 6 болтов
  4. Проверяем надёжно ли закреплены болты

Выбирая какую защиту поставить, первым делом нужно определится с тем как будет эксплуатироваться автомобиль, если это обычная дорога то вполне хватит и штатного металлического варианта. Если Нива будет эксплуатироваться в условиях сурового бездорожье то лучше установить более крепкий вариант например дюралевый или «Шериф» который отлично справится со своими задачами. Так же нужно раз в год не забывать производить чистку от грязи.

Источник

5*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
