Система вентиляции картера

Система вентиляции картера

Возможные нарушения работы системы

Это может привести к нарушению работы двигателя или выдавливанию масла через прокладки между поддоном картера и крышкой клапана. В этом случае необходима тщательная чистка вентиляции картерных газов.

Даже при использовании очень качественных поршневых колец, невозможно обеспечит максимальную герметизацию поршня. Это неизменно приведет к постепенному засорению картерного пространства продуктами сгорания топливной смеси, а также ее небольшому сжатию.

Для того чтобы обеспечить нормальное функционирование системы вентиляции картера, необходимо обеспечить подвод воздуха в пространство картера. В противном случае в картере будет образовываться большое разряжение.

Это приводит к потере подвижности клапанов и их заклиниванию в определенном положении. В картерные газы входят частички сажи и нагара. При плохом состоянии мотора частичек скапливается большое количество. Они постепенно скапливаются не только на самом клапане, но и на калибровочных отверстиях и патрубках вентиляции.

В зимнее время при перемещении пара по системе картерной вентиляции он может постепенно скапливаться в ее узких местах, превращаясь в лед. Этот процесс известен как обмерзание. Если льда накапливается большое количество, масляный щуп может выдавить или погнать масло из-под картерной крышки.

Если продукты сгорания топливной смеси могут накапливаться на протяжении длительного периода, процесс обмерзания развивается очень стремительно. Во избежание развития этой проблемы разработчики двигателей используют в системе вентиляции обогревы.

В инструкциях по эксплуатации транспортного средства обязательно указывается то, что необходимо периодически проводить чистку картерных газов, которая должна проводиться параллельно с заменой моторного масла

Возможные неисправности, их диагностика

Проблемы вентиляции картера, как правило, не носят очевидного характера, но до тех пор, пока не произойдет полное засорение какой-нибудь детали воздушного тракта отвода отработанных газов таких, как: штуцер, резиновый шлаг, часть внутреннего пространства маслоотделителя или сам механизм клапана.

Такая фатальная неисправность станет причиной откровенно плохо работающего двигателя, либо из-за повышенного внутреннего давления просто будет выдавливать масло через резиновые прокладки поддона картера и клапанной крышки. В этом случае, уже простой промывкой маслоотделителя и клапана решить проблему не получится так, как потребуется полная чистка системы вентиляции картера.

Однако до полного засорения элементов вентиляции картера должны обязательно начать проявляться следующие симптомы:

  • постепенное снижение мощности двигателя;
  • небольшое возрастание расхода топлива, особенно в городском цикле;
  • провалы в работе педали акселератора;
  • появление выделения масла на прокладках и манжетах корпуса двигателя.

Чистка вентиляции картерных газов

В процессе эксплуатации автомобиля система вентиляции картерных газов неизбежно загрязняется. В результате появляются описанные проблемы в работе мотора и снижается его ресурс.

Для устранения проблем нужно время от времени выполнять чистку.

Для начала визуально осмотрите элементы на факт появления течи масла или отложений. Даже при отсутствии явных загрязнений сделайте очистительные работы и проверьте работу вентиляции.

Если негативные факторы не исчезают, придется чистить шток заслонки.

Для выполнения работы подготовьте инструмент:

  1. Ядро. Применяется для изучения каналов на факт появления загрязнений на стенках.
  2. Щеточная машинка. Полезна для удаления загрязнений. В качестве альтернативы можно использовать ручной инструмент.
  3. Гибкая штанга. Необходима для очистки в труднодоступных участках.
  4. Канальный пробойник. Пригодится для удаления засоров. Если нет специального инструмент, подойдет кирпич.
  5. Инструмент (ключи, отвертка, пассатижи и т. д.)

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Тонируем стекло автомобиля – пошаговая инструкция

Далее алгоритм действий такой (характерен для многих современных автомобилей):

  1. Обесточьте автомобиль отбросив клеммы АКБ для безопасности.
  2. Демонтируйте патрубок воздухозаборника.
  3. Снимите кожух заслонки дросселя.
  4. Отсоедините провода от форсунок и отведите их вместе с разъемами в сторону.
  5. Выкрутите болты, крепление щупа для изменения масла и крепежа, удерживающего впускной коллектор.
  6. Достаньте трубку щупа из мотора.
  7. Демонтируйте крышку рампы (поднимите ее).
  8. Отбросьте топливопровод от рампы.
  9. Послабьте крепежный хомут трубки на корпусе заслонки дросселя и отбросьте его.
  10. Послабьте хомут крепежа патрубка клапана ХХ, подсоединенный к корпусу воздухофильтра.
  11. Отбросьте разъем клапана холостого хода и демонтируйте трос заслонки дросселя.
  12. Уменьшите силу затяжки хомута трубки вентиляции картера и стяните шланг со штуцера крышки клапанов.
  13. Выкрутите и достаньте четыре крепежных болта коллектора впуска.
  14. Немного открутите пять крепежных болтов коллектора впуска.
  15. Демонтируйте коллектор в комплексе с рампой и форсунками.
  16. Ослабьте или отбросьте трубки вентиляции картера от маслоотделителя.
  17. Выкрутите пару болтовых соединений и отбросьте маслоотделителя от мотора.
  18. Демонтируете другие патрубки системы вентиляции.

После этого осмотрите все элементы, промойте их и уберите смазку. Обязательно проверьте состояние деталей на факт необходимости замены.

При выявлении закоксованности заслонки дросселя снимите ее и промойте. Перед установкой на место всех элементов поменяйте уплотнительные кольца маслоотделителя и нанесите смазку на уплотнения.

Теперь приступайте к сбору в обратной последовательности.

Общий алгоритм:

  1. Поставьте на место маслоотделитель и закрутите болты до 2.0 кгс*м.
  2. Наденьте трубки на штуцеры маслоотделителя, замените хомуты и затяните их.
  3. Поменяйте прокладку коллектора впуска (если нужно). Для этого выкрутите пять болтов, сделайте замену и верните их на место.
  4. Пропустите вентиляционный шланг между 2-м и 3-м коллекторным каналом.
  5. Установите коллектор впуска на крепежные болты и затяните их с усилием 2.0 кгс*м.
  6. Верните на место топливную систему. Протяните первую ступень с усилием 1.0 кгс*м, а вторую докрутите на 75 градусов.
  7. Закрепите крепежный болт нижнего кронштейна.
  8. Поставьте на место трубку масломерного щупа.
  9. Протяните все патрубки и наденьте трубку на заслонку дросселя.
  10. Затяните хомуты и убедитесь в надежности крепежа.
  11. Вставьте на место все разъемы к форсункам.
  12. Убедитесь в правильности сборки.

Помните, что инструкция по снятию, очистке и замене может отличаться в зависимости от модели авто.

Срок очистки зависит от мотора. В среднем это рекомендуется делать раз в полгода, а при частой эксплуатации раз в четыре месяца. Контроль состояния каждые 10 000 км пробега или во время регулировки клапанов.

Можно действовать и при симптомах загрязнения (о них мы говорили выше).

Составляющие системы вентиляции

Комплектация картерной вентиляции имеет зависимость от типа двигателя внутреннего сгорания, установленного на транспортном средстве. Несмотря на это, в состав системы входят такие элементы:

  • патрубок воздушный;
  • вентиляционный клапан, который выполняет функцию отсасывания газов. Интенсивность его функционирования увеличивается при увеличении силы разряжения внутри впускного коллектора;
  • маслоотделитель.

Вентиляцию картера можно условно разделит на 2 большие функциональные части. Сюда относятся:

  1. Малая ветвь. Выполняет функцию отбора картерных газов, которые накапливаются под клапанной крышкой.
  2. Большая ветвь. Вывод выхлопные газы из-под крышки.

Обе ветви функционируют слаженно и в полной зависимости друг от друга.

https://youtube.com/watch?v=S_8oNF61wzU

Роль маслоотделителя

Маслоотделитель, нередко именуемый маслопомойкой, предназначен для улавливания крупных и мелкодисперсных частиц масла. Роль его чрезвычайно важна для правильной работы датчика массового расхода воздуха (ДМРВ). Оседая на стенках впускного тракта, масляный туман очень быстро покрывается пылью. Из-за этого нарушается работа чувствительного элемента расходомера. Блок управления двигателем получает неверные показания о количестве воздуха, поступившего во впускной тракт. Поэтому принудительная вентиляция картера современного двигателя может включать в себя маслоотделители сразу нескольких типов.

Лабиринтный маслоуловитель

При движении газов через лабиринт крупные частицы масла под действием инерционных сил выталкиваются к стенкам маслоотделителя. По сепараторным пластинам масло стекает самотеком в поддон. Схожий по принципу работы маслоуловитель, состоящий из набора пластин, устанавливается в клапанной крышке инжекторных двигателей ВАЗ.

Циклический маслоуловитель

Предназначен для улавливания мелкодисперсных частиц масляной взвеси. При прохождении картерных газов по окружности корпуса маслоотделителя капли масла смещаются наружу, оседая на стенках корпуса маслоуловителя.

Маслоотделитель с фильтрующим элементом

Внутри корпуса устанавливается фильтрующая бумага или стекловолоконный наполнитель. Проходя через фильтр, масло задерживается на стенках фильтрующего элемента, после чего стекает в поддон.

Турбулентность потоков выхлопных газов, движущихся через шланг вентиляции картера двигателя, ухудшает равномерность наполнения цилиндров. Поэтому на многих автомобилях дополнительно установлена успокоительная камера. Помимо замедлителя потока газов, камера выступает еще и в роли дополнительного маслоотделителя.

Зачем требуется проводить чистку вентиляции, в которой скапливаются картерные газы

Проведение чистки системы вентиляции картерных газов необходимо для каждого автомобиля, ведь если этого не сделать, транспортное средство не сможет нормально работать. Наверняка многие водители с наступлением зимы заметили, что во время запуска мотора при минусовой температуре происходит выдавливание сальников, что ведёт за собой вытекание масла из многих частей двигателя.

  • уплотнители шлангов;
  • сами шланги;
  • маслозаливная горловина;
  • масломерный щуп.

В каждом случае данное явление вызывает серьёзное нарушение работы мотора, поскольку отсутствие масла или его сильное вытекание во время работы автомобиля сильно усугубляет и без того неприятную ситуацию

Чтобы не вызвать поломку машины, важно знать причину вытекания механической жидкости

Специалисты утверждают, что вытекание масла в большинстве случаев происходит в результате полного отсутствия или несвоевременной очистки вентиляции, где скапливаются картерные газы. Если чистка проводилась давно, в вентиляции скопилось большое количество грязи, отложений смолы и так далее.

Хотя этот вид чистки относится к операциям регламентных работ, проводимых в результате технического обслуживания транспортного средства, некоторые водители пренебрегают такой процедурой.

Несвоевременное очищение вентиляции, где происходит скопление картерных газов, ведёт к забиванию маслоотделителя и самой вентиляции. В итоге хозяина автомобиля ждут неприятные поломки, а также вытекание большого количества масла при минусовой температуре, ведь в холодное время года смазка замерзает, значит, вырабатываемые машиной газы не могут попасть в окружающую среду через вентиляцию.

Чтобы не усугубить работу собственного транспортного средства, рекомендуется регулярно чистить вентиляцию картера. Но как это правильно делать?

Очистка системы вентиляции картера ВАЗ 2170

Со временем в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания. Из-за этого давление газов внутри двигателя повышается и появляются течи масла через уплотнения. Для того чтобы избежать этого, периодически очищайте и промывайте систему.

Согласно рекомендации завода-изготовителя очитку системы вентиляции картера двигателя необходимо проводить каждые 60 тыс. км пробега.

Полезный совет

Очищайте систему вентиляции картера перед каждой заменой масла.

Вам потребуются: ключ “на 8”, отвертка с крестообразным лезвием, пассатижи с узкими губками.

1. Снимите декоративный кожух двигателя (см. “Снятие и установка декоративного кожуха двигателя“).

2. Снимите воздушный фильтр (см. “Снятие и установка воздушного фильтра”).

3. Ослабьте затяжку хомута…

4. …и отсоедините от воздухоподводящего рукава шланг большой ветви системы вентиляции картера.

5. Ослабьте затяжку хомута…

6. …и отсоедините воздухоподводящий рукав от дроссельного узла.

7. Ослабив затяжку хомута, отсоедините от крышки головки блока цилиндров шланг большой ветви системы вентиляции картера и снимите его.

8. Аналогично снимите шланг малой ветви системы вентиляции картера, отсоединив его от штуцеров дроссельного узла и крышки головки блока цилиндров.

9. Ослабьте затяжку хомута…

10. …и снимите подводящий шланг системы вентиляции, отсоединив его от патрубка крышки головки блока цилиндров…

11. …и аналогичным образом от штуцера блока цилиндров.

12. Промойте шланги бензином или керосином, продуйте сжатым воздухом и просушите. Прочистьте отверстия штуцеров и патрубков для подсоединения шлангов.

13. Снимите крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров”).

14. Выверните шесть болтов крепления сепаратора с внутренней стороны крышки головки блока…

15. …и снимите сепаратор.

16. Сожмите пассатижами фиксаторы маслоотражателя сепаратора…

17. …и выньте маслоотражатель из маслоотделителя.

18. Подденьте аккуратно отверткой резиновое уплотнительное кольцо…

19. …и снимите его. Сильно обжатое или потерявшее эластичность кольцо замените новым.

Примечание

Перед установкой крышки головки блока очистите (от старого герметика) и обезжирьте привалочные поверхности головки блока цилиндров и крышки головки блока. Нанесите тонкий слой герметика на привалочную поверхность головки блока цилиндров.

20. Установите шланги и детали в порядке, обратном снятию.

Видео про “Очистка системы вентиляции картера” для ВАЗ 2170

Доработка ВЕНТИЛЯЦИИ картера ВАЗ Приора, Калина, Гранта, 2114, Нива и других

Очень ответственный штуцер . Вентиляция картера двигателя ВАЗ 2108-09-10-Калина

Чистка сапуна ваз

Признаки неправильной работы

  1. Обильные масляные запотевания в местах резиновых уплотнений. Менять прокладку ГБЦ, поддона либо сальники, без устранения причины повышенного давления картерных газов, бессмысленно. Причина может быть как в недостаточной производительности вентиляции картера, так и в критическом износе цилиндропоршневой группы (далее ЦПГ). В последнем случае в поддон просачивается больше картерных газов, нежели может пропустить через себя система вентиляции картера. На автомобилях с синтетическим фильтрующим элементом в первую очередь рекомендуем проверить состояние фильтра.
  2. Чрезмерный расход масла. Повышенное давление в картерном пространстве препятствует эффективной работе маслосъемных колец, из-за чего масло сгорает в цилиндрах.
  3. Плавающие обороты холостого хода. Причина в негерметичности системы. Трещины на шлангах, корпусе клапана PCV, неплотно затянутые хомуты – все эти факторы приводят к подсосу неучтенного воздуха.
  4. Стойкий запах выхлопных газов при движении на небольшой скорости и во время стоянки с заведенным двигателем. Закрытая система вентиляции картера негерметична на отрезке до клапана ВКГ, из-за чего газы прорываются в подкапотное пространство, откуда затягиваются внутрь авто салонным вентилятором.
  5. Большое количество масла во впускном коллекторе, патрубках и даже на воздушном фильтре. Причина в неисправном маслоуловителе.

Очистка и промывка деталей системы вентиляции картера ВАЗ 2108

  • динамометрический ключ
  • отвертка
  • новая прокладка крышки головки блока
  • керосин
  • чистые тряпки
  • емкость для промывки деталей
  • ключи на “8” и “10”

Промывать через каждые 60 000 км или при засорении системы вентиляции.

Если засорена система вентиляции, повышается давление в картере двигателя, из-за чего возможна течь масла через сальники и прокладки.

1. Откройте капот. Отверните гайку крепления крышки воздушного фильтра и снимите шайбу.

2. Отстегните четыре пружинных зажима.

3. Снимите крышку воздушного фильтра.

4. Выньте из корпуса фильтрующий элемент.

5. Ослабьте затяжку хомутов и снимите шланги с патрубков на крышке головки блока цилиндров.

6. Отверните четыре гайки.

7. Снимите со шпилек корпус фильтра и сдерните шланг забора теплого воздуха с патрубка. Снимите шланг с корпуса фильтра, предварительно ослабив затяжку хомута.

8. Отсоедините от шланга пластмассовый держатель, ослабьте затяжку хомута и снимите шланг с патрубка на крышке головки блока цилиндров.

9. Отверните гайку и снимите кронштейн троса привода акселератора, оставив кронштейн висеть на тросе. Отверните две гайки крепления крышки головки блока.

10. Снимите крышку головки блока.

11. Отверните два болта с внутренней стороны крышки.

12. Снимите корпус маслоотделителя.

13. Выньте сетку из крышки головки блока цилиндров.

14. Тщательно промойте все детали в керосине.

15. Установите все детали в обратном порядке. Перед установкой крышки головки блока обязательно замените прокладку. Гайки крепления крышки го- ловки блока надо затянуть моментом 2,0-4,5 Н·м (0,20-0,45 кгс·м).

Видео про «Очистка и промывка деталей системы вентиляции картера» для ВАЗ 2108

Как почистить клапанную крышку (сетку сапуна) Ваз

Чистка сапуна ваз

https://youtube.com/watch?v=S_8oNF61wzU

Чистка вентиляции картера

Очень важно

Про систему вентиляции картера двигателя

Чтобы избежать скопления газов и повышения давления машины оборудуют вентиляционной системой закрытого типа. Принцип ее работы основан на выведении скопившихся газов во впускной коллектор.

Принцип действия может основываться на выводе газов, либо на притоке чистого воздуха. Сейчас наиболее распространена модель комбинированного типа. Данный узел состоит из четырех частей:

  • Маслоотделитель — удаляет частицы масла, которые не должны попасть в камеру сгорания.
  • Воздушные патрубки.
  • Клапан — регулирует давление,
  • Успокоитель — позволяет предотвратить турбулентность паров.

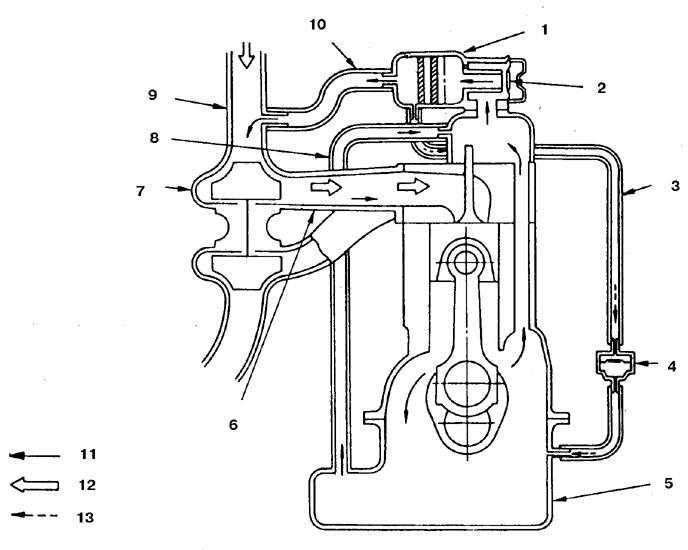

Устройство закрытой системы вентиляции картера

Какие внутренние и внешние факторы влияют на износ вентиляции

Забитые шланги становятся причиной выдавливания сальников. За счет повышенного давления, масло протекает сквозь уплотнения коленчатого вала и клапанной крышки. Возможно вылетание щупов.

Изношенная вентиляционная система

Когда повреждены шланги, может засасываться воздух. Это приводит к снижению динамических характеристик. Клапан отправляет газы к двигателю, а нагар вместе с маслом засоряет дроссельную заслонку. При ремонте нельзя убирать кронштейны, за счет них шланг фиксируется под наклоном. Иначе конденсат, образующийся зимой, не сможет стекать, а заморозится и забьет магистраль.

Устройство и принцип работы

Системы вентиляции картера для разных типов ДВС имеют несколько разное устройство, но все они обязательно состоят из нескольких основных деталей и узлов таких, как:

  • воздушные патрубки;
  • клапан вентиляции, назначение которого заключается в интенсивности отсасывания газов в зависимости от силы разряжения во впускном коллекторе;
  • маслоотделитель.

Причем, вне зависимости от типа двигателя, принудительная вентиляция устроена так, что ее схема имеет две части:

  • малую ветвь;
  • большую ветвь.

Первая – отбирает газы из-под клапанной крышки, вторая – отводит нежелательный выхлоп непосредственно из картера.

Принцип работы системы отвода картерных газов у карбюраторного, инжекторного и дизельного двигателя также может существенно отличаться, но при этом весь процесс можно описать следующей последовательностью:

  1. Забор выхлопных газов из картера двигателя;
  2. Очистка этих побочных газов в маслоотделителе от паров масла и других механических продуктов сгорания;
  3. Передача уже очищенного газа по воздушным патрубкам в структуру впускного коллектора;
  4. Смешивание картерных газов с подготовленной горючей смесью и сгорание ее в рабочих цилиндрах.

Из-за возможности попадания определенного объема газа в постоянный круговорот от п. 1 до п. 4 и использования части выхлопных газов технологически для подготовки топливной смеси – отбор выхлопных газов из картера двигателя еще называют системой рециркуляции отработанных газов.

Способы проверки картерных газов

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.

Нива: очистка системы вентиляции картера 2 – Ремонт и тюнинг Шевроле

2. …дополнительного шланга к воздушному патрубку и снимите шланги со штуцеров крышки и патрубка.

3. Отверните гайку крышки сапуна и…

4. …снимите крышку сапуна вместе с дополнительным шлангом и указателем (щупом) уровня масла. Выньте из направляющей трубки крышки указатель.

5. Протрите тряпкой, смоченной керосином, внутреннюю полость маслоотделителя, не допуская попадания керосина в картер двигателя.

ПРИМЕЧАНИЕ Гайка крепления маслоотделителя труднодоступна без специального трубчатого ключа. Если такого ключа нет, очищайте маслоотделитель, не снимая его с двигателя. Если при очистке маслоотделителя в картер двигателя попало большое количество керосина, замените масло в картере. 6. Промойте керосином шланги системы и крышку сапуна.

7. Осмотрите прокладку крышки сапуна. Надорванную или сильно обжатую прокладку замените.

8. Соберите систему в порядке, обратном разборке.

Очистку системы вентиляции картера на автомобиле Нива Шевроле рекомендуется проводить каждый раз перед заменой масла. В процессе эксплуатации автомобиля, в системе вентиляции образуется смолянистый осадок от картерных газов, который со временем ухудшает подачу этих самых газов в камеры сгорания для сжигания и как следствие возрастает давление, которое может спровоцировать появление течи масла. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

  • Крестовой отверткой ослабляем стяжной хомут крепления основного шланга подвода картерных газов к сапуну и дополнительного шланга к воздушному патрубку. После чего снимите шланги со штуцеров крышки и сапуна.
  • Сняв шланги, проверьте их целостность и если они целы, положите их в емкость с керосином, чтобы они откисли, после чего продуйте сжатым воздухом или прочистите шомполом с намотанной на конец тряпкой.

  • Откручиваем гайку крепления крышки сапуна и снимаем его вместе с дополнительным патрубком и направляющей трубкой щупа проверки уровня масла в картере.
  • Промойте крышку в керосине и протрите насухо чистой ветошью. Проверьте уплотнительную прокладку крышки, если она надорвана или сильно обжата, замените ее на новую.

  • И на завершающем этапе, протрите тряпкой, смоченной в керосине, внутреннюю полость масло отделителя. При этом не допускайте попадания керосина в картер двигателя. Если же по каким-то причинам в картер попало много керосина, то масло необходимо заменить.
  • Сборку системы проведите в обратной последовательности.

Руководство по очистке системы вентиляции картера

Схема вентиляции картера двигателя: 1 – вытяжной шланг; 2 – шланг отвода газов; 3 – дроссельный патрубок; 4 – указатель уровня масла; 5 – крышка маслоотделителя; 6 – датчик давления масла; 7 – прокладка; 8 – маслоотделитель.

1 – вытяжной шланг; 2 – шланг отвода газов; 3 – дроссельный патрубок; 4 – указатель уровня масла; 5 – крышка маслоотделителя; 6 – датчик давления масла; 7 – прокладка; 8 – маслоотделитель.

Со временем в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания. Из-за этого давление газов внутри двигателя повышается и появляются течи масла через уплотнения. Чтобы избежать этого, периодически очищайте и промывайте систему.

ПОЛЕЗНЫЙ СОВЕТ Очищайте систему вентиляции картера перед каждой заменой масла.

Вам потребуются: отвертка, ключ «на 13», керосин для промывки, чистые тряпки, емкость для промывки деталей.

1. Ослабьте хомуты крепления основного шланга к крышке сапуна и…

2. …дополнительного шланга к воздушному патрубку и снимите шланги со штуцеров крышки и патрубка. 3. Отверните гайку крышки сапуна и…

4. …снимите крышку сапуна вместе с дополнительным шлангом и указателем (щупом) уровня масла. Выньте из направляющей трубки крышки указатель.

5. Протрите тряпкой, смоченной керосином, внутреннюю полость маслоотделителя, не допуская попадания керосина в картер двигателя.

ПРИМЕЧАНИЕ Гайка крепления маслоотделителя труднодоступна без специального трубчатого ключа. Если такого ключа нет, очищайте маслоотделитель, не снимая его с двигателя. Если при очистке маслоотделителя в картер двигателя попало большое количество керосина, замените масло в картере.

6. Промойте керосином шланги системы и крышку сапуна.

7. Осмотрите прокладку крышки сапуна. Надорванную или сильно обжатую прокладку замените.

8. Соберите систему в порядке, обратном разборке.

Возможные нарушения работы системы

К сожалению, на первых этапах выявить проблемы, связанные с засорением КСВ, практически невозможно. Выявить их можно только после того, как система засорится практически полностью.

Это может привести к нарушению работы двигателя или выдавливанию масла через прокладки между поддоном картера и крышкой клапана. В этом случае необходима тщательная чистка вентиляции картерных газов.

Даже при использовании очень качественных поршневых колец, невозможно обеспечит максимальную герметизацию поршня. Это неизменно приведет к постепенному засорению картерного пространства продуктами сгорания топливной смеси, а также ее небольшому сжатию.

Для того чтобы обеспечить нормальное функционирование системы вентиляции картера, необходимо обеспечить подвод воздуха в пространство картера. В противном случае в картере будет образовываться большое разряжение.

Это приводит к потере подвижности клапанов и их заклиниванию в определенном положении. В картерные газы входят частички сажи и нагара. При плохом состоянии мотора частичек скапливается большое количество. Они постепенно скапливаются не только на самом клапане, но и на калибровочных отверстиях и патрубках вентиляции.

В зимнее время при перемещении пара по системе картерной вентиляции он может постепенно скапливаться в ее узких местах, превращаясь в лед. Этот процесс известен как обмерзание. Если льда накапливается большое количество, масляный щуп может выдавить или погнать масло из-под картерной крышки.

Если продукты сгорания топливной смеси могут накапливаться на протяжении длительного периода, процесс обмерзания развивается очень стремительно. Во избежание развития этой проблемы разработчики двигателей используют в системе вентиляции обогревы.

В инструкциях по эксплуатации транспортного средства обязательно указывается то, что необходимо периодически проводить чистку картерных газов, которая должна проводиться параллельно с заменой моторного масла

Процесс вывода картерных газов

Выведение отработанных картерных газов имеет некоторое отличие у двигателей карбюраторного и инжекторного типа. Независимо от этого вся процедура имеет стандартную схему:

  1. Выхлопные газы всасываются из картера мотора.
  2. В маслоотделителе происходит очистка газов от примесей масляных паров и иных продуктов сгорания.
  3. Очищенные газы продвигаются к впускному коллектору по воздушным патрубкам.
  4. Картерные газы смешиваются с топливной смесью и сгорают в цилиндрах двигателя.

Не исключена возможность того, что в поддон картера попадает небольшой объем газа. В результате этого процесс отбора картерных газов нарушается.

Процесс вывода картерных газов

Выведение отработанных картерных газов имеет некоторое отличие у двигателей карбюраторного и инжекторного типа. Независимо от этого вся процедура имеет стандартную схему:

  1. Выхлопные газы всасываются из картера мотора.
  2. В маслоотделителе происходит очистка газов от примесей масляных паров и иных продуктов сгорания.
  3. Очищенные газы продвигаются к впускному коллектору по воздушным патрубкам.
  4. Картерные газы смешиваются с топливной смесью и сгорают в цилиндрах двигателя.

Не исключена возможность того, что в поддон картера попадает небольшой объем газа. В результате этого процесс отбора картерных газов нарушается.

6*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
