Стоит ли устанавливать на ниву шевроле карданный вал на шрусах и как это сделать своими руками?

Являясь автомобилем из класса внедорожников Шевроле Нива соответственно укомплектована полным приводом колес Но чем как не карданной передачей может

Шрусовый кардан на ниву, Серп и Молот

С данным производителем сотрудничаю напрямую уже много лет. В изделиях есть свои плюсы и свои минусы. Начну с конструктива. Снимаю шляпу перед конструктором переднего «пруткового» кардана. Это изделие, которое при должном изготовлении, вообще не нуждается в балансировке. Данный кардан делается только для нивы. Не могу в словах объяснить, насколько чувствуются изменения после замены полого крестовинного кардана, на прутковый. Иногда кажется, что его вообще забыли поставить. Конечно, я немножко утрирую, но разница велика. Разница по замене задних карданов, начинает чувствоваться только после определенной скорости на дороге.

Родовая болезнь

В каждом большом узле, как правило есть слабое звено, которое ломается быстрее остальных. В Ниве таковых несколько: дальний подшипник генератора, щетки стартера, стаканчики гидрокомпенсаторов в гбц. В карданах СиМ это хомут на одном из ШРУСов. Причем ОДИН из четырех. Представьте себе задний кардан, ШРУС около редуктора, узкую часть пыльника. Сколько раз приходилось менять кардан или полностью ремкомплект, только из-за ослабшего хомута и моментально попавшей под чехол грязи. Такие вещи я называю «родовой болезнью». Как бороться? Берем две пластиковые стяжки известного бренда (Wurth или MTA), шириной 2-3 мм и делаем 2 затяжки, замками на противоположных сторонах. 2 способ, это установка хорошего ленточного хомута.

Срок службы

Если у машины стандартная подвеска и хозяин не прозевал слетевший пыльник, срок службы в среднем начинается от 50 тысяч километров. Верхний предел, около 80 тысяч. И не забывайте, что передний и задний карданы испытывают совершенно разные нагрузки. 70-80 процентов берет на себя задний кардан. В технической литературе, его еще называют основным. По этой же причине срок его жизни меньше чем переднего. Частый вопрос про смазку ШРУСов. Надо ли менять заводскую смазку и на что? Шрусовый кардан на ниву и ниву шевроле производства СиМ, можно из упаковки сразу ставить на машину. Смазка используется качественная, в отличие от передних приводов, которые делает автоТАЗ. Там я сразу рекомендую вымыть заводскую «каку» и перенабить их чем ни будь более приличным. Завод дает гарантию год, без ограничения пробега, при штатной трансмиссии и колесах, при условии неповрежденного пыльника. Я считаю, что с нашим народом и девизом на флагштоке «слабоумие и храбрость», это многовато. Поэтому на карданы, которые я продаю и устанавливаю в доверенном сервисе, гарантия 3 месяца без ограничения пробега.

Режимы передач

Давайте разберем более подробно как пользоваться раздаткой на Ниве Шевроле. Она служит для переключения на пониженную передачу, а так же блокирует межосевой дифференциал, делать это можно одновременно. Для того чтобы включить пониженную передачу необходимо переключить рычаг в право вверх, для блокировки рычаг нужно потянуть влево до самого конца. Ручка имеет следующее обозначение:

  • Low(L)- понижение;
  • N-нейтральная;
  • High(H)- обычная, повышенная.

Пониженная передача включается на скорости не больше 5 километров в час, или после полной остановки.  Для того чтобы преодолеть крутой подъём, или при движении где имеется слабый грунт, чтобы скорость автомобиля была минимальная и при этом устойчивая, пониженную передачу нужно включать заранее.  Например если вы едите по ровной дороге на второй или третей передаче, и перед вами появляется плохой участок дороги, нужно остановиться и переключиться на пониженную.

Межосевой дифференциал включать на высокой скорости не рекомендуется, так как автомобиль в момент переключения может сильно занести. Производить блокировку желательно там где имеется скользкое покрытие, и колёса начинают пробуксовывать.

К ним относятся такие:

  1. Переключение раздатки надо проводить только тогда, когда автомобиль не движется.
  2. Включать дифференциал можно и при движении транспорта.
  3. Переходить на пониженную передачу можно при движении авто.
  4. Чтобы обеспечить продолжительную и бесперебойную работу дифференциала, надо периодически его включать, особенно в зимнее время. Делать это следует раз в 7 дней.

Среди отечественных автолюбителей Нива Шевроле – достаточно популярный внедорожник, который приходится по душе не только любителям экстремального вождения, но и приверженцам размеренной езды за пределами города. Многим известно, что одной из особенностей автомобиля такой марки является присутствие в нем раздатки.

При помощи данного узла можно включать пониженную передачу, блокировку или же одновременно две функции – в зависимости от условий. Вопросом о том, как правильно должна использоваться раздатка Нива Шевроле интересуется множество счастливых владельцев подобного транспортного средства и те, кто только намерен его приобрести.

Следует сразу же отметить, что включить и блокировку, и передачу можно одновременно, используя рычаг Шевроле, который переключает передачи. Так, рычаг переключается вправо, а затем сразу же вверх для включения пониженной передачи. Для переключения обратно на повышенную рычаг следует просто переводится назад.

Используя раздатку Нива Шевроле, кроме вышесказанного, также включается и нейтральная передача, при этом автомобиль будет надежно оставаться на одном месте. Блокировка может быть включена в любое время – на обычной передаче, на пониженной –достаточно просто переключить рычаг Шевроде влево.

Данный механизм может действовать в пяти режимах:

  • Включена «нейтралка».
  • Разблокирован дифференциал при выключенной «понижайке». В данном случае крутящий момент распределяется в соотношении один к двум.
  • Дифференциал заблокирован при включенной повышающей передаче. Здесь распределение момента производится автоматически, в зависимости от качества сцепления колес с дорогой.
  • Включена понижающая передача, и выключена блокировка дифференциала. Передача усилий происходит в таком же соотношении, как и в первом случае.
  • Дифференциал заблокирован, и включена «понижайка». В данном случае все мосты жестко заблокированы между собой, в том числе и полуоси. Крутящий момент производится неравномерно, в зависимости от типа дорожного покрытия (грязь, песок и так далее). В таком режиме работы достигается наилучшая проходимость автомобиля. Но ездить с постоянно включенной понижающей передачей и с блокировками не получится. Так возрастает нагрузка на подшипники раздатки. «Нива Шевроле» потребует вскоре серьезного вмешательства в трансмиссию. Также значительно растет расход топлива, сильно «подъедает» резину.

Принцип работы привода.

По умолчанию, на внедорожнике используется повышенная передача с отключенным межосевым дифференциалом. Двигатель передает усилие на коробку передач, которое через вал поступает на редуктор раздатки. В раздаточной коробке находится межосевой дифференциал, при помощи которого осуществляется соединение передней и задней оси.

Как работает полный привод на Ниве Шевроле если дифференциал заблокирован.

Если включить на Ниве полный привод, то произойдет блокировка карданов при помощи специальной муфты. В этом случае произойдет равномерное распределение крутящего момента между осями. Проходимость автомобиля значительно увеличиться, но при этом управляемость станет немного хуже.

Выбор

В магазинах представлен широкий выбор запчастей российского и зарубежного производства. Многие владельцы Нивы Шевроле предпочитают ставить карданы отечественного производства, которые отличаются низкой ценой при схожем качестве.

При этом стоит обратить внимание на запчасти известных брендов:

  • – саратовское предприятие, выпускающее детали трансмиссии и подвески для грузовиков, спецтехники и легковых автомобилей.
  • ЗАО «Кардан» – российская компания, специализирующаяся на выпуске карданных валов. Головной офис и производственные мощности предприятия находятся в Сызрани.

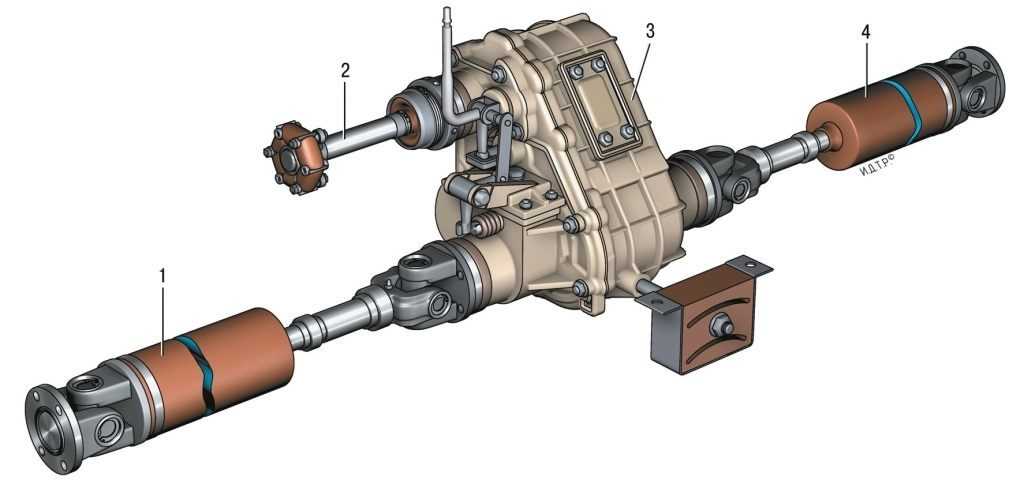

Устройство

На шлицевой наконечник одевается вилка второго шарнира, благодаря чему происходит шлицевое соединение, которое уплотняется при помощи сальника и размещается на вилке скольжения.

Крутящий момент как было сказано выше происходит благодаря кардану который бывает как задний так  и передний, которые имеют практически одинаковую конструкцию, разница у них только в длине.

Рестайлинговые версии Нивы имеют карданный вал усовершенствованного типа, а на модели которые начали выпускаться с 2010 г. устанавливается вал у которого имеются шарниры равных угловых окончаний. А старые предыдущие версии имели шрус кардана Нива Шевроле.

Замена сальников

Чтобы поменять сальники привода, кроме перечисленного инструмента понадобятся:

  • монтировка;
  • плоская отвертка;
  • деревянный брусок;
  • молоток;
  • шестигранный ключ на 12;
  • съемник (двух- или трехлапый);
  • оправка (отрезок трубы, диаметр которой соответствует размеру сальников);
  • съемник для стопорных колец;
  • динамометр.

Для замены уплотнения ведущей шестерни, необходимо выполнить такие действия:

  • Используя динамометр, измерить момент начала вращения ведущей шестерни.
  • Зафиксировать фланец: закрутить в его отверстия пару болтов и вставить в них монтировку.
  • Открутить гайку крепления.
  • Снять шайбу и фланец со шлицов (здесь придется использовать съемник).
  • Используя плоскую отвертку, вытащить сальник из посадочного отверстия.

Замена сальника привода выполняется так:

  • Снять стопорное кольцо и подпружиненную шайбу.
  • Используя молоток, сбить подшипник с посадочного места.
  • Демонтировать крышку вместе с сальником
  • Выбить старую деталь, используя трубу.
  • Смазать новый сальник смазкой и запрессовать в крышку.
  • Собрать узел.

Учитывая низкую цену и высокую трудоемкость замены сальника, во время ремонта нужно не экономить на комплектующих и использовать детали от проверенных производителей.

Плюсы и минусы карданов старого образца

Карданы, собранные на основе крестовин, отлично показали себя в жестких условиях работы. При правильной эксплуатации подшипникам не страшна ни вода, ни грязь. Продлить жизнь подшипникам можно путем добавления смазки через масленку. Угол отклонения осей кардана относительно небольшой, но в своих рабочих диапазонах крестовина не изменяет ресурса. К минусам можно отнести неравномерную работу при плавном вращении вала. Отчасти по этой причине возникает вибрация. На таких карданах ездить с большими скоростями некомфортно. Ресурс крестовины ограничен, поэтому их приходится часто менять.

Отличия оригинальных карданных валов «НИВА-БЕЛКАРД» от аналогов других поставщиков

Продукция ОАО «Белкард» окрашивается матовой краской, однако поверхности фланцев не окрашиваются. Валы сторонних производители часто окрашены глянцевой краской.

карданный вал «Белкард» окрашен матовой краской

карданные валы других производителей, окрашенные глянцевой краской

Обозначение карданных валов ОАО «Белкард» осуществляется с использованием:

  • голограмм,
  • стикеров (наклеек) со штрихкодом,
  • логотипом завода в виде прописной русской буквы «г», названием детали, заводским кодом, датой производства.

(штрих код умышленно замазан)

Логотип ОАО «Белкард» часто путают с внешне похожим логотипом другого производителя, напоминающим символ «Х», пересекающим три окружности. Ниже представлено визуальное сравнение данных логотипов:

логотип ОАО «Белкард» логотип стороннего производителя

Логотип ОАО «Белкард» дополнительно штампуется на приварной вилке …

… логотип также штампуется на скользящей вилке

Помимо основного стикера на трубе карданного вала также применяется дублирующая наклейка в полости фланца с обозначением даты производства.

Вместе с этикетками на валах используются защитные голограммы «Техносфера»

«Белкард» получил почетное право на использование данного знака как лучшее инновационное предприятие Республики Беларусь в 2006 году и по сей день применяет данную голограмму для обозначения своей продукции.

Под разными углами зрения и при различном освещении голограмма принимает различные цвета и формы, при её демонтаже (снятии) голографические свойства теряются.

Таким образом, голограмма представляет собой еще одно из надёжных средств подтверждения оригинальности продукции.

Балансировочные пластины должны быть установлены ровно, с плотным прилеганием к трубе карданного вала. Отсутствие балансировочных пластин, небрежная приварка указывают на то, что вал изготавливался в «кустарных» условиях. Труба карданного вала должна быть ровной, наличие вмятин не допускается.

Отдельное внимание к шлицевому соединению карданного вала. Свободное перемещение указывает на наличие в нём окружного зазора, что может привести к преждевременному выходу из строя

Если растянуть карданный вал не получилось, или для этого пришлось приложить существенное усилие – шлицевое соединение селективно не подобрано. Метки взаимного расположения сбалансированного комплекта должны располагаться строго одна напротив другой.

Шарниры карданного вала должны поворачиваться не слишком туго, пресс-масленки должны защищаться резиновыми колпачками.

На приварной и скользящей вилках должен иметься штамп логотипа ОАО «Белкард».

В шлицевом соединении отсутствуют пресс-маслёнки за ненадобностью. Конструкция шлицевого соединения отличается повышенной надежностью и не требует технического обслуживания в процессе эксплуатации.

Отсутствие любого из вышеперечисленных признаков при анализе карданных валов указывает на производство их сторонними производителями.

Двигатель

Вседорожник комплектуется бензиновым двигателем 1,7 л (80 л.с.) с приводом ГРМ цепного типа. Конструкция штатного натяжителя ГРМ недостаточно надежная – позволяет перескочить цепи. После запуска холодного двигателя гидронатяжитель цепи  (ГНЦ) нередко гремит, пока мотор не прогреется. Слабые места натяжителя – ненадежная конструкция алюминиевой трубки подачи масла и обратного клапана. Замена ГНЦ может понадобиться после 50 000 км. Неплохой альтернативой штатному натяжителю может послужить аналог фирмы «Пилот», имеющему больший ресурс. Цепь растягивается при пробеге более 100 000 км.

Нива ВАЗ – 2123 1998 – 2002 гг.

Если двигатель после длительной стоянки, запустившись, сразу же глохнет, то скорей всего понадобится замена датчика положения дроссельной заслонки (ДПДЗ, 300 рублей). Такое может случиться уже при пробеге чуть более 10 тыс. км. Замена высоковольтных проводов может понадобиться при пробеге более 60 – 80 тыс. км. На отметке 80-90 тыс. км встречается прогар клапанов. А задний сальник коленвала начинает «сопливить» после 100 тыс. км. Если при пробеге более 100 – 120 тыс. км пропала тяга, и двигатель «затроил», то возможно «пришел конец» модулю зажигания.

При таком же пробеге возможно появление стука гидрокомпенсаторов. Это может привести к разбиванию резьбы под гидрокомпенсатор, разрушению рампы и обгоранию клапанов, что в свою очередь снизит компрессию в цилиндрах. Чтобы избежать недуга, автосервисы рекомендуют держать уровень масла ближе к отметке МАКС. Если стуки не прекратились, то гидрокомпенсаторы лучше заменить.

При пробеге более 100 тыс. км часть моторов начинает потреблять больше масла – около 200 – 300 гр. на 1000 км. Норма, установленная производителем – 500 гр. на 1000 км. Первопричина – «задубевшие» маслосъемные колпачки, требующие замены. Возможно после 120 – 140 тыс. км понадобится замена масляного насоса.

Регулятор холостого хода (РХХ, около 500 рублей) может выйти из строя на отметке более 130 – 150 тыс. км. О необходимости его замены подскажут плавающие обороты холостого хода. Датчик массового расхода воздуха (ДМРВ) обойдется дороже – около 2000 рублей, но и выхаживает он, как правило, более 100 000 км.

Прокладка головки блока цилиндров (ГБЦ) прогорает при пробеге более 150 тыс. км. К этому времени «подходит» и стартер.

В целом, серьезных поломок  почти не возникает. На протяжении «жизни» мотора часто наблюдаются его неустойчивая работа, запуски не с первой попытки и троение. Как правило, это связано с отказами датчиков РХХ, ДПДЗ и положения коленвала (ДПКВ), а так же с неисправностью самого бензонасоса или засорения его приемной сетки.

В поисках «счастья» и надежности работы двигателя, некоторые владельцы производят замену штатной ГБЦ на новую INA. Но отзывы о результатах такой перестановки не однозначные. Часть замечает улучшения, а оставшиеся изменений в работе мотора не видят. Так же некоторые производят замену штатного распредвала 213 на 214, благодаря чему тяги на низах становится больше, а обороты холостого хода ведут себя более стабильно.

Передняя панель Шевроле Нива 2002 – 2009 гг.

Шум от работающего бензонасоса – частое явление. Его можно услышать даже на еще совсем новых экземплярах. При пробеге более 150-170 тыс. км (6-8 лет эксплуатации) будет не лишним заглянуть под днище. В месте, где топливные трубки, выходят из кузова и огибают лонжерон, скапливается много грязи под металлическим кожухом. В результате  возникает очаг коррозии, разрушающий целостность трубопровода. Опасность заключается в возникновении течи бензина и возможности воспламенения.

Система охлаждения двигателя разочаровывает частым появлением течи радиатора. Бачок охлаждающей жидкости нередко превращается в расходник, разрываясь по шву уже через 30 – 40 тыс. км, а то и чаще. При пробеге более 60-80 тыс. км требует подтяжки нижний патрубок, идущий к радиатору, который нередко срывает. Расположение патрубка и хомута вызывают трудности при проведении этой процедуры.

А при пробеге чуть более 20 000 км может прогореть термоэкран выпускного коллектора (разрушается кронштейн крепления), который при работе двигателя начинает издавать неприятные звуки, напоминающие дребезжание. Датчик кислорода (лямбда-зонд) выхаживает до 80 – 100 тыс. км. При пробеге более 100 тыс. км скорей всего понадобится замена катализатора.

По отзывам владельцев средний расход топлива составляет около 9 – 10 литров на 100 км, в городе около 13,5 – 14,5 литров.

Принцип работы полного привода на Ниве Шевроле

В обычном режиме Нива Шевроле работает на повышенной передаче с разблокированным дифференциалом. Крутящий момент передается от силового агрегата, через коробку скоростей и промежуточный вал, на двухступенчатый редуктор раздаточной коробки. В корпусе «раздатки» установлен межосевой дифференциал. Он связывает передний и задний мосты, позволяя им вращаться на разных скоростях, в зависимости от дорожных условий и направления движения.

Как функционирует полный привод на Ниве при заблокированном дифференциале

При включенном полном приводе, оба карданных вала фиксируются муфтой-блокатором. Это способствует равномерной передаче тягового усилия на обе оси автомобиля. За счет этого повышается проходимость автомобиля, но ухудшается управляемость.

Другие проблемы

Чтобы избежать проблем с трансмиссией, автовладельцы Нивы должны придерживаться следующих правил:

  • Старайтесь не производить переключение передач во время пробуксовки;
  • Если блокировка переключается с затруднениями, не нужно прилагать чрезмерных усилий;
  • Когда трудно проходимый участок преодолен, необходимо обратно произвести разблокировку, так по ровной дороге в этом режиме  на высоких скоростях ухудшается управляемость автомобилем, при этом уменьшается срок службы всей трансмиссии.

Вот основные правила следуя которым вы сможете значительно продлить  срок службы коробки переключения передач на Ниве Шевроле.

Иногда возникает стук в раздатке. «Нива Шевроле» — автомобиль более надежный, чем ВАЗ-2121, однако не стоит исключать подобные неисправности

Первое, на что следует обратить внимание, – карданная передача. Раньше на «Нивах» были крестовины, люфт в которых являлся причиной многих шумов и вибраций

https://www.youtube.com/watch?v=4k93vmooYNM

В процессе работы транспортных средств повышенной проходимости детали и узлы раздатки постепенно приходят в негодность, вследствие износа. Чаще всего случаются следующие перебои в работе механизма:

  • Не включается передний мост.
  • Перегревается раздатка.
  • Утечки и повышенный расход масла раздатки.
  • Несанкционированное отключение переднего моста.

Устранение вибрации с помощью дополнительных крепежей

Вибрация по кузову – основная «болезнь» Нивы, она часто возникает из-за неправильной центровки раздаточной коробки. Чаще всего вибрация бываеет на машинах ВАЗ 21213/21214, так как крепится РК только на двух опорах по бокам корпуса, на Chevrolet Niva раздаточная коробка уже устанавливается на трех опорах.

  • плохо закреплены карданные валы;
  • не отбалансированы колеса;
  • есть люфт в крестовинах кардана (особенно на вибрацию влияют люфты в крестовинах заднего карданного вала);
  • вибрирование идет от самого двигателя.

Вибрация при трогании с места на Ниве также может происходить по следующим причинам:

  • раскрутилось крепление установочных опор раздатки;
  • порвалась резина на самих опорах РК.

Установка третьей опоры РК на автомобилях ВАЗ 21213/21214 позволяет уменьшить уровень вибрации раздатки, с этой опорой проще произвести центровку раздаточной коробки. Деталь можно приобрести в автомагазинах или изготовить ее самостоятельно. В комплекте готового изделия идут три длинных шпильки (для модели 2121), для установки третьей опоры на этой машине необходимо будет вывернуть короткие шпильки из корпуса раздатки и установить новые шпильки из комплекта. Ремонт производим следующим образом:

  • демонтируем в салоне переднее сиденье пассажира;
  • снимаем облицовку тоннеля пола;
  • в салоне отодвигаем ковролин, закрывающий кузовной усилитель (спереди рычага ручного тормоза);
  • снимаем раздаточную коробку (как вариант, ее можно просто вывесить, но со снятием монтаж третьей опоры делать удобнее);
  • крепим на корпусе РК кронштейн новой опоры;
  • устанавливаем раздаточную коробку на место, центруем ее в оптимальном положении, крепим боковые опоры;
  • совмещаем третью опору с кузовом, просверливаем в днище два отверстия;
  • с помощью шайб, болтов и гаек (из комплекта) крепим опору к днищу кузова.

Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:

  • оставляем машину на нейтральной передаче;
  • отсоединяем от раздатки карданный вал, желательно пометить фланец кардана и РК, чтобы при установке установить карданный вал по меткам – таким образом, исключается появление лишних вибраций;
  • демонтируем кронштейн крепления глушителя;
  • снимаем траверс КПП;
  • поддомкрачиваем раздатку, снимаем боковые крепления РК;
  • места посадки подрамника к кузову обрабатываем мовилем;
  • насаживаем подрамник на шпильки коробки передач;
  • размечаем места крепления подрамника на лонжеронах, сверлим отверстия, наживляем болты на кузове;
  • затягиваем все крепления, кроме самих опор раздатки;
  • производим центровку РК;
  • окончательно затягиваем опоры раздаточной коробки.

Следует отметить, что установка дополнительной опоры или подрамника на РК не всегда приводит к желаемому эффекту, в некоторых случаях вибрация только увеличивается.

Преимущества и недостатки ШРУСового кардана

Шарики в обойме обеспечивают равномерное вращение вала независимо от угла изгиба. Также шарики в обойме отличаются большей прочностью, чем крестовины. Это обеспечивает карданам со ШРУСами такие преимущества:

  • Тихая работа без вибрации и гула на высоких скоростях.
  • Большой (почти неограниченный) ресурс работы при правильной эксплуатации.
  • Отсутствие необходимости смазки или другого обслуживания.

Однако состояние шарнира зависит от целостности защитного чехла. В случае повреждения резины в подшипник попадает грязь и вода, которые выводят детали из строя.

Ниву с карданами на ШРУСах лучше эксплуатировать на трассах или в условиях умеренного бездорожья. Иначе ветки, камни и даже грязь могут порвать пыльник. Поэтому после преодоления сложных участков необходимо проверить состояние защитных чехлов. Они подлежат немедленной замене при обнаружении трещин или разрывов

Устройство и принцип действия раздатки Нива 2121

Механизм раздаточной коробки включает более 60-ти самостоятельных деталей, что подтверждает представленный чертеж. Поэтому вполне благоразумно назвать основные элементы и их предназначение.

  • Корпус Корпус дифференциала Валы Муфты Сальники Сателлиты Шестерни Фланцы Рычаги

Пара шестерен плотно посажены на ведущем валу, одна из них (большая) предназначена для высшей передачи, вторая (маленькая) – отвечает за пониженную. На них выточены зубцы с прямым и косым профилем. Первые – контактируют с муфтой, вторые – с промежуточным валом. Включение того или иного ряда приводит в движение по ступице в горизонтальном направлении муфты, после чего она соединяется с шестерней на ведущем валу раздатки.

Промежуточное положение отключает коробку (редуктор разомкнут), передвижение авто в этом режиме невозможно. Для управления дифференциалом предназначена передняя косозубая шестерня на промежуточном валу. Включение блокировки, или жесткая сцепка валов приводов обоих осей, осуществляется через муфту. Конструкция характерна для модификаций 21213 и 21214, причем последняя дополнительно комплектуется приводом датчика скорости.

В действующем состоянии (при подключенной понижающей передаче раздатки) передаточное число на первой ступени изменяется с 4,4 до 7,83, второй – с 2,52 до 4,58, третьей – с 1,63 до 2,9, на четвертой – с 1,2 до 2,14, пятой – с 0,98 до 1,75, что выражается в увеличении тягового усилия на колесах.

Как снять и заменить?

Для выполнения работ необходимо обеспечить доступ к машине снизу. Для этого ее нужно поставить на эстакаду или смотровую яму. Для замены понадобятся:

  • Стандартный комплект ключей.
  • Монтировка или специальная лопатка.
  • Бревно, доска и домкрат или другая опора, на которую можно опереть раздатку.
  • Новый кардан.

Порядок выполнения работ:

  • Установить машину на яму.
  • Зафиксировать противооткатными башмаками.
  • Включить нейтральную скорость.
  • Снять авто с ручного тормоза.
  • Подставить упор под раздаточную коробку.
  • Открутить гайки крепления кронштейна раздатки.
  • Опустить вниз раздаточную коробку, сняв ее со шпилек.
  • Последовательно открутить гайки, крепящие кардан к фланцу. Для этого необходимо проворачивать карданный вал так, чтобы обеспечить доступ к креплению.
  • Снять ШРУС, отжав лопаткой.
  • Открутить гайки, крепящие кардан к фланцу раздатки.

Для установки новой или восстановленной детали нужно проделать операции, приведенные выше, в обратном порядке.

История модели

Проектирование нового вседорожника на замену “Ниве” было начато на АвтоВАЗе еще в середине 80-х годов. Первый концепт новой “Нивы” – ВАЗ – 2123 был продемонстрирован в 1998 году. Из-за финансовых трудностей АвтоВАЗ так и не смог наладить массовое производство новой модели и осуществлял мелкосерийную сборку на мощностях опытно-промышленного производства ОАО “АвтоВАЗ” с 1998 по 2002 год. В 2002 году лицензия на ВАЗ-2123 и права на бренд “Нива” были проданы концерну General Motors. Американские инженеры внесли более 1000 небольших изменений в конструкцию внедорожника, что позволило считать Ниву Шевроле самостоятельной моделью. Конвейер с новоявленной Нивой был запущен в сентябре 2002 года.

С ноября 2006 года до конца апреля 2008 года было выпущено около 1000 Шевроле Нива ФАМ-1. Автомобиль получил индекс 21236 и оснащался двигателем Опель Z18XE (122 л.с.) и 5-ти ступенчатой механической коробкой передач Aisin с раздаточной коробкой в одном блоке.

В марте 2009 года модель пережила рестайлинг, получив заводской индекс ВАЗ – 212300-55. Обновлением облика автомобиля занималось итальянское дизайн-ателье “BERTONE”.

Принцип работы полного привода на Ниве Шевроле

В обычном режиме Нива Шевроле работает на повышенной передаче с разблокированным дифференциалом. Крутящий момент передается от силового агрегата, через коробку скоростей и промежуточный вал, на двухступенчатый редуктор раздаточной коробки. В корпусе «раздатки» установлен межосевой дифференциал. Он связывает передний и задний мосты, позволяя им вращаться на разных скоростях, в зависимости от дорожных условий и направления движения.

Как функционирует полный привод на Ниве при заблокированном дифференциале

При включенном полном приводе, оба карданных вала фиксируются муфтой-блокатором. Это способствует равномерной передаче тягового усилия на обе оси автомобиля. За счет этого повышается проходимость автомобиля, но ухудшается управляемость.

6*
