Принцип действия

При повороте рулевого колеса вращение через верхний и промежуточный валы передается валу червяка, являющегося частью редуктора. При этом червяк входит в зацепление с роликом, расположенным на валу сошки. Таким образом, происходит передача вращения с рулевого колеса на вал сошки с передаточным числом редуктора 16,4.

В свою очередь, сошка приводит в движение левую боковую и правую боковую (посредством средней) тяги. Передача движения со средней тяги к правой боковой происходит через маятниковый рычаг. Боковые тяги обеспечивают движение поворотных рычагов, соединенных с поворотными кулаками. Последние соединены с шаровой опорой и шаровым шарниром подвески колес.

На боковой тяге устанавливается разрезная регулировочная муфта, предназначенная для изменения длины тяги при регулировании схождения колес.

Закрепление рулевого механизма предусмотрено на левом ланжероне. На правом размещается кронштейн маятникового рычага.

Источник

Замена

Для замены нам понадобятся новые рулевые тяги на Ниву Шевроле и на набор инструментов, после того как все готово можно переходить к замене:

  1. Устанавливаем автомобиль на яму
  2. Снимаем колесо, с той стороны где будет производится замена
  3. У наружного шарнира снимаем шплинт пальца
  4. Берем специальный съёмник и из поворотного кулака извлекаем палец шарнира. Если съёмника нет можно воспользоваться молотком которым нужно наносить небольшие удары по торцу рычага
  5. С гайки внутреннего шарнира снимаем шплинт, после этого отвинчиваем гайку
  6. Выпрессовываем палец шарового шарнира, сделать это можно при помощи того же съёмника или молотка
  7. Извлекаем рулевую тягу
  8. Устанавливаем новую деталь в обратном порядке

Замена средней тяги

  1. Выпрессовываем палец боковых тяг и всю конструкцию отводим в сторону
  2. Откручиваем четыре гайки и отсоединяем стабилизатор редуктора
  3. Извлекаем шплинт шарового шарнира и крепежной гайки и откручиваем крепеж
  4. Выпрессовываем наконечник
  5. Извлекаем тяги
  6. Меняем на новые

Готовые комплекты деталей, усиленные модификации и рекомендованные производители

В случае замены элементов рулевого управления в магазинах можно выбрать комплекты не только заводского производства, но и других различных фирм.

В стандартный набор входят:

  1. Стальные стяжные муфты Chevrolet в кол-ве 4 шт.,
  2. Крепежные шплинты и гайки М16 — 6шт.
  3. Боковые стальные стержни в сборе с наконечниками (правый и левый) — 2 шт.
  4. Центральная штанга ВАЗ-2123, артикул 21230341401000 — 1 шт.

В качестве альтернативы оригинальным запчастям для Шнивы можно рассмотреть к покупке следующих производителей:

  • СЭВИ-ЭКСТРИМ для ВАЗ 2123/ Нива-Шевроле, артикул для заказа: SV 7066.
  • Комплект приводов трапеции КЕДР ТРИАЛ СПОРТ, артикул производителя: MK2123-34.14.101-02.
  • Набор ТРЕК/ТРЕК Чемпион для моделей Нива-Шевроле, каталожный номер: ST70-110.

К преимуществам усиленных изделий относятся:

  1. Усиление выполняется за счет применения в конструкции закрытого резьбового соединения. Эффективная влагозащита от коррозии уменьшает возможность появления люфтов в регулировочном узле тяги .
  2. При изготовлении рулевых пальцев применяется ультразвуковой дефектоскоп и метод поперечно-клиновой прокатки, что заметно увеличивает их циклическую долговечность.
  3. Вкладыши изготовлены на оборудовании фирмы Zimmer из современного графитонаполненного полиамида, за счет чего достигается минимизация трение подвижной части и увеличение временного ресурса эксплуатации механизма.
  4. Срок службы изделия увеличен практически в четыре раза при условии эксплуатации при самых тяжёлых условиях бездорожья.

Поэтому для поддержания исправного состояния подвижных элементов управления ТС, необходимо регулярно:

  • производить визуальные осмотры грязезащитных пыльников;
  • своевременно устранять изношенные узлы;
  • при замене деталей использовать дополнительную специализированную смазку для подвижных соединений.

Доставка Почтой России (наложенным платежом, без предоплаты)

Преимущества: самая распространенная сеть в России, доставляет в любой уголок страны, включая удаленные. Недостатки:

  • высокая стоимость доставки тяжелых или габаритных посылок, а так же масса одной посылки не должна превышать 20 кг;
  • долгий срок доставки и очереди в крупных городах для получения.

Для отправки вашего заказа Почтой России:

Срок доставки может различаться в зависимости от того, насколько далеко находится Ваш населенный пункт от г.Тольятти и обычно составляет от 5 до 14 дней.

Стоимость доставки рассчитывается, исходя из объема, массы выбранного товара и расстояния до населенного пункта получателя.

Необходимо для отправки:

  • указать Ф.И.О. получателя;
  • Ваш почтовый адрес;
  • Ваш номер телефона (контактный);
  • Индекс почтового отделения.

Комиссия Почты России за услугу наложенный платеж:

  • стоимость покупки до 1.000 руб. – 70 рублей + 5% от суммы;
  • стоимость покупки от 1.000 до 5.000 руб. – 80 рублей + 4% от суммы;
  • стоимость покупки от 5.000 до 20.000 руб. – 180 рублей + 2% от суммы;
  • стоимость покупки от 20.000 до 500.000 руб. – 280 рублей + 1.5% от суммы.

Почта России — Доставка грузов до 20 кг по России. https://www.pochta.ru

Срок и стоимость доставки Отследить посылку Рассчитать доставку почтой

Замена реактивных тяг

Работа выполняется на эстакаде или смотровой канаве. Для замены реактивных тяг нужно подготовить:

  • молоток;
  • пара накидных ключей на 19;
  • металлическую щетку для очистки резьбы;
  • монтажная лопатка;
  • жидкость WD-40.

Реактивные штанги нужно менять в следующей последовательности: поперечная, передние, задние. Не следует приподнимать заднюю ось домкратом, иначе будут сложности в совмещении отверстий сайлентблоков и кронштейнов крепления.

Порядок выполнения работ:

  • Очистить резьбовые соединения металлической щеткой и обработать спреем WD-40.
  • Открутить гайку нижнего крепления и отвести амортизатор в сторону, чтобы он не затруднял доступ к гайке поперечной тяги.
  • Раскрутить резьбовые соединения, удерживающие сайлентблоки, и снять поперечную штангу.
  • Установить новую тягу и прикрутить ее с верхней стороны.
  • Совместить отверстия в сайлентблоке и кронштейне, вставить болт и затянуть гайку.

Если тяги не поржавели и не погнулись, на них не появились трещины в районе сварных швов — можно обойтись лишь заменой резинометаллических втулок. В этом случае можно сэкономить на покупке новых тяг и обойтись только сайлентблоками.

Для замены втулок понадобятся тиски, толстая отвертка, пара трубок и специальное приспособление для запрессовки. Диаметр первой трубки — 60-80 мм. Толщина второй должна соответствовать диаметру металлической втулки сайлентблока.

Приспособление для запрессовки представляет собой металлический стержень, толщина которого немного меньше, чем внутренний диаметр резиновой части сайлентблока.

На стержне имеется утолщение, которое давит на резиновую втулку. Диаметр утолщения должен соответствовать внешнему диаметру сайлентблока.

Замена втулок производится на снятых штангах.

Начинать надо с демонтажа старых сайлентблоков. Уприте трубки с двух сторон в шарнир: тонкую в металлическую втулку, а толстую — в резиновую втулку. Зажмите конструкцию в тиски и закрутите их. Металлическая втулка выйдет из сайлентблока и резину будет несложно извлечь из проушины с помощью толстой отвертки.

Перед установкой нового сайлентблока необходимо очистить внутреннюю поверхность проушины и смазать ее раствором мыла или моющего средства. Масло, которое рекомендуется использовать в некоторых инструкциях по сборке, сокращает срок службы резиновых втулок.

После этого остается вставить приспособление для напрессовки в резиновую втулку шарнира, прислонить ее к проушине тяги и сжать конструкцию в тисках.

Как снять ГУР

Сам механизм Шевроле Нивы – довольно капризный, но это объясняется не его техническими особенностями, а областью применения автомобиля. Нива зачастую преодолевает бездорожье, поэтому необходимо вовремя производить диагностику основных узлов.

Во-первых, появится сильный люфт руля. Это проявляется из-за сильного износа шарниров. В данном случае некоторые предпочитают не менять деталь целиком, а произвести запрессовку новых шарниров.

Причиной выхода деталей из строя может быть, как слишком агрессивный стиль езды, плохое состояние дорог, так и заводской брак. В любом случае эксплуатировать такой автомобиль не безопасно и требуется произвести замену неисправных деталей.

Чтобы снять наконечники, или как их еще называют боковые тяги, необходимо выполнить несколько простых действий:

  1. Устанавливаем автомобиль на ровную поверхность и приподнимаем необходимую сторону при помощи домкрата.
  2. Если необходимо снять левую тягу, выворачиваем руль до упора вправо. Если нужно заменить тягу на противоположной стороне – до упора влево.
  3. Снимаем колесо.
  4. Вынимаем шплинт и откручиваем гайку, крепящую наконечник к рычагу поворотного кулака.
  5. При помощи специального съемника отсоединяем шаровую. Если съемника под рукой нет, можно использовать монтировку в качестве рычага. Нужно установить ее между тягой и поворотным кулаком, затем молотком наносить по ней удары.
  6. Чтобы отсоединить палец наконечника можно так же использовать молоток в качестве подручного средства, нанося удары по рычагу вблизи шарнирного соединения.
  7. Достаем палец шаровой из рычага поворотного кулака.

Одна из распространённых причин поломки это ее износ. Но чтобы точно определить, что привело к выходу ее из строя нужно произвести снятие, это делается в следующем порядке:

  1. Снимаем ремень приводной привода ГУР, у моторного отсека брызговики, защитный поддон
  2. Из бачка всю жидкость необходимо выкачать
  3. Ослабляем само крепление болтов к фланцу, прибегая к стопору шкива отверткой
  4. Снимаем шкив, открутив предварительно болты, которые его крепят
  5. Оставшуюся жидкость доливаем
  6. Извлекаем шланг
  7. Болт-штуцер вынимаем
  8. Уплотняем специальными шайбами наконечник шланга
  9. Снимаем крепление
  10. Соединяющий болт масленый фильтр и насос выкручиваем
  11. Открутив крепежный верхний болт и снимаем насос ГУР

После того как элемент извлечен, следует сделать его ремонт. Ремонт состоит из четверых действий:

  • Разбираем насос
  • Оцениваем неисправность
  • Ремонтируем если это возможно
  • Собираем все элементы на место

Как видите снятие и ремонт на автомобиле Шевроле Нива произвести не сложно и можно произвести все действия самостоятельно.

Рулевая колонка НИВА

что это дало: дело в том что, водительское сиденье будет немного выше стандартного, для лучшего обзора спереди, и при стандартном исполнении коленки бы упирались в руль и было бы не удобно выворачивать руль. потом, из за большего наклона руля к лобовому стеклу устают руки за счет вытягивания, поэтому руль пришлось сделать более прямее чем в стандартоном варианте.

Итак, ход проделанной работы: — открутить и снять рулевую колонку; — снять кардан с рулевой, чтоб он не мешался; — после «болгаркой» отрезаем уши крепления заподлицо; — привариваем уголки так, чтобы они были вровень со всей плоскостью; — привариваем дополнительную пластину снизу; — после, делаем отверстия и прикручиваем назад (я не стал мудрить с отверстиями под болты, так как один был отломан, а задняя часть вообще на двух болтиках М6 держалась, и решил я ее конкретно приварить) — дальше дополнительно усиливаем двумя ушками, которые привариваются с торца основания замка зажигания, и так же с другой стороны, но только уже по месту, чтобы были вплотную к поперечной «растяжке» стоек. и так же сверлим отверстия насквозь и прикручиваем (опять же, — у меня приварены)

Смотрим фото, они в последовательности выполнения.

1:37502:506 3:1013 4:1520 5:20276:506 7:1013 8:1520 9:202710:506

Установка рулевой колонки от 2110 в НИВУ

Понадобятся следующие детали: 1. Рулевая колонка с карданчиком — купил б/у на разборке. 2. Карданчик Нива — снял со своей Нивы. 3. Одна или 2 крестовины — заменил сразу обе. 4. стальная пластина — я вырезал кусок из профильной трубы 80х80. 5. Руль. 6. Подрулевые переключатели в сборе. 7. Замок зажигания 2110. 8. Колодки подрулевых переключателей. 9. Кожух рулевой колонки 2110 или 2114. 2114 под кнопку аварийной остановки. 10. Клеммы мама. 11 Клеммы мама узкие

12. Болты гайки, шайбы, изоленту, провода и всё что может еще потребоваться)

Так как Нивский карданчик не совпадает по шлицам с рулевой 2110. Первым делом собирается новый карданчик. С кардана 2110 потребуется фланец — выбивается крестовина и снимается нужный фланец. Затем так же с Нивского карданчика снимается фланец. И заменяется снятым фланцем с десятого кардачика. Здесь как раз и потребуется новая крестовина. Подшипники забиваются аккуратно с помошью подходящей головки. Подшипники очень нежные, так что с ними нужно быть аккуратнее. И край фланца кернится. Если надо, то меняется вторая крестовина. У меня одна закусывала, а вторая болталась. Дальше делается сама рулевая колонка.

Так как рулевая колонка у Нивы смещена вправо примерно на 40 мм, решил заодно исправить это. На рулевую колонку 2110 были приварены две пластины. Справа широкая, слева узкая и просверлены 4 отверстия под крепления.

Вернее прикинул ширину пластин которые мне нужны. Сделал их. Закрепил на кузове и по месту прихватил к ним рулевую колонку. Потом всё вместе снял и обварил.

Устанавливаем рулевую, крепление подрулевых переключателей и руль.

Дальше нужно подключить подрулевые переключатели. С переключателем света и поворотников всё просто. А вот с переключателем дворников всё сложнее.

От родного подрулевого отрезается 2 косички с проводами и отрезанные концы обжимаются клеммами и раскидываются в соответствии со схемой в колодки подрулевых 2108.

Колодки подрулевых переключателей 2108

Распиновка на переключатель поворотников и света следующая:

2108 — Нива — цвет провода отрезанного от переключателей Свет 56а — 1 — сине-белый провод. 56b — 2 — серо-красный провод. 56 — 7 — зеленый провод.

30 — 3 — розовый провод (у меня черный).

— Дальний свет — замыкаются контакты 56b и 56.

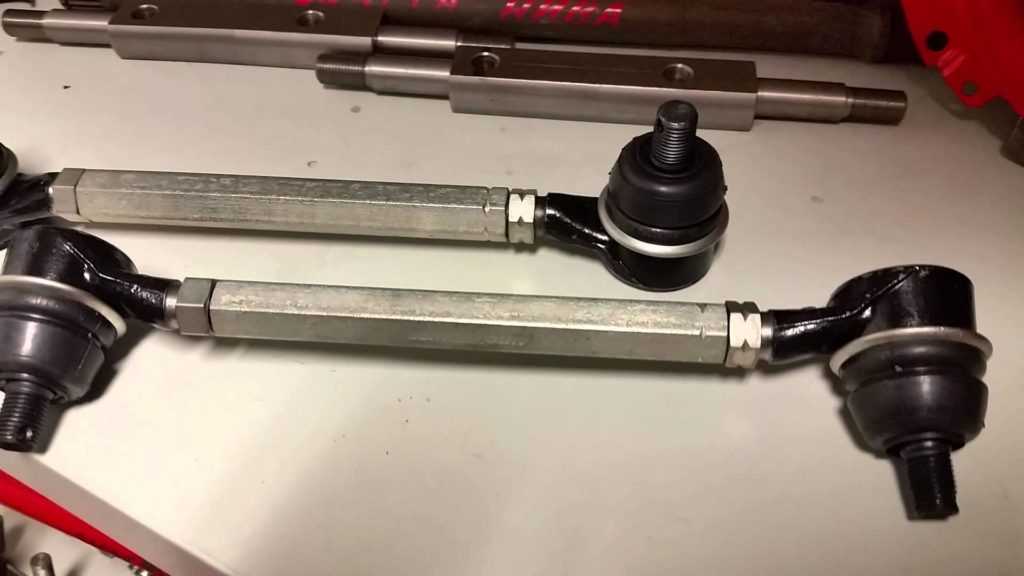

Усиленные

Штатный комплект рулевых тяг Нива Шевроле является не достаточно крепким, так автомобиль как правило используется преимущественно по бездорожью. Поэтому были разработан усиленный вариант, которые обладают следующими преимуществами:

  1. Большой срок службы
  2. Имеется защитное резьбовое соединение благодаря которому в течение долгого времени можно регулировать развал схождения
  3. Серийные наконечники, это свидетельствует о качестве выпускаемых деталей
  4. Можно самостоятельно смазывать не снимая защитный чехол

Основным недостатком является высокая цена на изделие, которая доходит до 3500 тысяч. Еще перед тем как их устанавливать, их нужно дополнительно смазать.

Подводя итог можно сделать вывод что необходимо периодически производить диагностику своего автомобиля, это позволит своевременно выявить неисправность, тем самым поможет избежать серьезных поломок. Если есть возможность замените штатные тяги на усиленные,  это поможет забыть о проблемах с этим элементом на несколько сезонов.

Диагностика износа сайлентблоков

Это, проводя неизменные проверки на состояние сайлентблоков подвески ВАЗ 2121, естественно отследить тот момент, когда их необходимо поменять. Такие процедуры проводить очень лучше, но случается, что таковой способности нет, потому на помощь подойдёт оценка поведения машины при езде. Не всякий знает, но нрав движения машины может много сказать о её техническом состоянии. Поточнее, при износе сайлентблоков на Ниве проявляется такие особенности поведения автомобиля при езде как:

Канал Авто_Ремонт помогает убрать неисправности автомобиля своими руками

  • ВАЗ 2121 стал вяло управляться;
  • внедорожник начала уводить в сторону неведомая «сила», при этом водитель не крутит руль (особенно сильно проявляется на высоких скоростях);
  • из-под автомобиля появился «глухой стук».

KEY-DOP

Такие неприятности, конечно, вполне могут сигнализировать и о проблемах в других узлах подвески, но при износе сайлентблоков – это основные симптомы, которые игнорировать строго запрещено.

Чтобы окончательно удостовериться, что виновники проблем именно виброизоляторы, проведите технический осмотр подвески Нивы на подъёмнике или в яме. Любой внешне проявляющийся дефект (царапина, трещина, задир) свидетельствует о необходимости замены сайлентблока, а лучше сразу всех, даже если они находятся в приемлемом состоянии. Замена сайлентблоков Шевроле

Нива или обычной Нивы – операция не столь сложная, поэтому имея базовые навыки ремонта, провести еёсвоими руками можно достаточно просто.

Замена рулевых тяг

Погнутые рулевые тяги следует заменять обязательно, так как правка этого ответственного элемента рулевого управления недопустима вследствие того, что в материале тяги могут появиться трещины.

Замена боковых тяг

Вам потребуются: ключ «на 22», съемник для выпрессовки пальца шарового шарнира, пассатижи.

ПРИМЕЧАНИЯ

Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле, установленном на опоры.

Замена тяги показана на примере левой боковой тяги, правую заменяйте аналогично.

1. Снимите соответствующее колесо.
2. Расшплинтуйте гайку пальца наружного шарнира. 3. Отверните гайку.
4. Установите съемник и выпрессуйте палец шарового шарнира из поворотного рычага.
ПОЛЕЗНЫЙ СОВЕТ При отсутствии съемника палец шарового шарнира можно выбить резкими ударами молотка по торцу бобышки поворотного рычага, нанося удары вдоль оси рычага.
5. Расшплинтуйте гайку пальца внутреннего шарнира и отверните гайку. 6. Установите съемник и выпрессуйте палец шарового шарнира из сошки рулевого механизма.
7. Снимите рулевую тягу.
8. Устанавливайте новую рулевую тягу в порядке, обратном снятию.
ПОЛЕЗНЫЙ СОВЕТ Чтобы по мере возможности не нарушить углы установки колес, измерьте расстояние между центрами шарниров старой тяги и, ослабив стяжные болты регулировочной муфты новой тяги, установите такое же расстояние между центрами ее шарниров. Не забудьте после установки тяги затянуть гайки стяжных болтов муфты.
9. Проверьте и в случае необходимости отрегулируйте углы установки колес на станции технического обслуживания.

Замена средней тяги

Вам потребуются: ключ «на 22», съемник для выпрессовки пальца шарового шарнира, пассатижи.

ПРИМЕЧАНИЯ Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле, установленном на опоры.

Замена средней тяги показана на примере отсоединения шарового шарнира от сошки рулевого механизма. Отсоединяйте тягу от маятникового рычага аналогично.

1. Снимите соответствующее колесо.
2. Выпрессуйте палец шарового шарнира боковой тяги из сошки рулевого механизма (см. «Замена боковых тяг») и отведите боковую тягу в сторону.
3. Снятию поперечной тяги мешает картер редуктора переднего моста (пальцы шаровых шарниров тяги не удается вывести полностью из проушин сошки и маятникового рычага). Поэтому отсоедините от стабилизатора редуктор переднего моста, для чего отверните четыре гайки крепления скоб крепления стабилизатора к картеру редуктора. Под собственным весом редуктор провернется на передних опорах, и между ним и тягой откроется зазор, достаточный для снятия тяги. 4. Расшплинтуйте гайку крепления пальца шарового шарнира средней тяги к сошке рулевого механизма…
5. …и отверните гайку. 6. Установите съемник и выпрессуйте палец шарового шарнира из бобышки сошки рулевого механизма.
7. Снимите рулевую тягу.
8. Устанавливайте новую рулевую тягу и остальные снятые узлы в порядке, обратном снятию.

Рулевое управление с электромеханическим усилителем Нива Шевроле

• Нива • Шевроле • Рулевое управление На автомобилях в некоторых комплектациях предусмотрена возможность установки электромеханического усилителя рулевого управления Нива Шевроле. Главные отличия такого усилителя от гидравлического: не отбирается часть мощности двигателя для привода насоса; есть возможность дифференцирования усилия на рулевом колесе в зависимости от скорости движения автомобиля.

Электромеханический усилитель установлен на рулевой колонке и воздействует непосредственно на вал рулевого управления. Для совместной работы с электромеханическим усилителем на автомобиль устанавливают рулевой механизм, аналогичный по конструкции механизму автомобиля Ваз 2123 Нива, но имеющий ряд усовершенствований, повышающих его надежность и точность работы.

Снятие и установка рулевой колонки Нива Шевроле

Устройство рулевой колонки Шеви Нива: 1 – промежуточный вал с шарниром; 2 – карданный шарнир; 3 – электромеханический усилитель; 4 – верхний кожух; 5 – выклю чатель зажигания; 6 – рулевое колесо; 7 – вал рулевого управления; 8 – рычаг регулировки наклона рулевой колонки; 9 – уплотнительное кольцо; 10 – нижний кожух; 11 – места крепления рулевой колонки.

В моторном отсеке отверните гайку стяжного болта крепления нижнего конца промежуточного вала к валу червяка рулевого механизма и извлеките стяжной болт. В салоне автомобиля выверните винты крепления уплотнителя вала рулевой колонки и снимите его. Снимите облицовочные кожухи рулевой колонки.

Отсоедините колодки с проводами от подрулевых переключателей Шевроле Нива, выключателя зажигания и электромеханического усилителя. Отверните болты и гайки крепления рулевой колонки и снимите ее в сборе с валами и рулевым колесом.

При необходимости снимите электромеханический усилитель с рулевой колонки и проверьте его работу согласно отдельному руководству на усилитель, прикладываемому к автомобилю. Установка рулевой колонки Нива Шевроле выполняется в порядке, обратном снятию.

Снятие и установка рулевого механизма Нива Шевроле

Рулевую машинку — редуктор Шеви Нива снимают для замены или ремонта. Однако разборка и сборка механизма требуют применения специального инструмента и наличия навыков работы у исполнителя. При отсутствии этих условий рекомендуем ремонтировать рулевой механизм в специализированной мастерской.

Установите автомобиль на подъемник или смотровую яму. Отсоедините минусовой провод от клеммы аккумуляторной батареи. Отверните гайку стяжного болта крепления нижнего конца промежуточного вала к валу червяка рулевого механизма и выньте стяжной болт. ыньте шплинты гаек крепления пальцев шаровых шарниров к сошке и отверните гайки. С помощью съемника выпрессуйте шаровые пальцы из отверстий сошки. Отверните гайки болтов крепления рулевого механизма к лонжерону кузова и снимите рулевой механизм. Установка рулевого механизма Шевроле Нива выполняется в последовательности, обратной снятию, при этом выполните следующее:

Схема установки рулевого механизма на Шеви Нива:

1 – болты крепления рулевого механизма; 2 – рулевой механизм; 3 – сошка; Х – контрольное расстояние от центра нижнего отверстия сошки до опорной поверхности рулевого механизма при среднем положении сошки; а – контрольный угол.

– установите сошку рулевого механизма в среднее положение, при этом метка на торце вала червяка должна быть расположена горизонтально справа (по ходу движения автомобиля) и расстояние Х от центра нижнего отверстия сошки до опорной поверхности на лонжероне кузова должно быть (33,1+5) мм;– перед тем как затянуть гайки болтов 1, сориентируйте рулевой механизм так, чтобы угол а был 32°;

– проверьте и при необходимости отрегулируйте углы установки передних колес.

Разборка и сборка рулевого механизма Нива Шевроле

Устройство рулевого механизма Нива Шевроле: 1 – картер; 2 – сошка; 3 – нижняя крышка картера; 4 – регулировочные прокладки; 5 – наружное кольцо подшипника вала червяка; 6 – сепаратор с шариками; 7 – вал сошки; 8 – опорная пластина; 9 – регулировочный винт; 10 – опорная шайба; 11 – опорная гайка; 12 – гайка регулировочного винта; 13 – червяк; 14 – уплотнительная прокладка; 15 – верхняя крышка картера; 16 – пробка; 17 – подшипники вала сошки; 18 – сальник вала червяка; 19 – сальник вала сошки.

Меняем сайлентблоки на Шевроле Нива своими руками

yagaaleks Blog Перетяжка салона своими руками

С выбором сайлентблоков разобрались, теперь по процедуре замены. Работа хлопотная и длительная, но выполнив её своими руками, мы сэкономим как минимум 4–5 тысяч рублей. Именно такая цена замены сайлентблоков у специалистов.

>

Скорее всего Вам понадобится болгарка.

Если выполнить все правильно и соблюдать рекомендации, можно справиться и самому.

Для выпрессовки и запрессовки сайлентблоков желательно иметь специальный съёмник.

Стоит он недорого и в арсенале каждого нивовода такая штука должна быть. На СТО втулки меняют с помощью пресса, а некоторые умудряются обойтись кувалдой и трубой подходящего диаметра. Тем не менее для замены нижних сайлентблоков пригодится ещё две стяжки для пружин и дополнительный домкрат.

Точный алгоритм верхний рычаг

Процесс работы проходит следующим образом:

  1. Устанавливаем автомобиль на смотровую яму или на эстакаду, так будет удобнее добираться до деталей подвески. Включаем первую передачу, устанавливаем упоры под задние колёса.
  2. Срываем гайки крепления колеса, вывешиваем передок на домкрате. Сняли колесо.
  3. Снимаем колесо и устанавливаем второй домкрат под нижний рычаг. Максимально высоко поднимаем его, чтобы пружина максимально сжалась. Используем домкрат как рычаг
  4. Аккуратно устанавливаем две стяжки на пружину диаметрально противоположно. Проверяем крепление зацепов стяжки и поджимаем пружину ещё не 10–15 мм. Используем стяжки для пружин.
  5. Опускаем дополнительный домкрат (вместе с ним опустится и нижний рычаг) чтобы снять напряжение со стабилизатора поперечной устойчивости.
  6. Раскручиваем гайки крепления хомута стабилизатора и освобождаем от него рычаг.
  7. Откручиваем болт крепления амортизатора и вынимаем его из проушины. Тут может пригодится болгарка.
  8. Откручиваем три гайки крепления шаровой опоры. Снимаем шаровую.
  9. Убираем дополнительный домкрат и вынимаем пружину.
  10. Откручиваем гайку оси нижнего рычага, выбиваем проставкой ось, запоминая количество и расположение регулировочных шайб и снимаем рычаг. Старый сайлентблок. Готовься к бою!
  11. Выпрессовываем старые сайлентблоки из рычага. Если не получается, их можно просто выжечь газовой горелкой или паяльной лампой. Если сайлентблок не выпрессовывается, то можно его выжечь. Стандартное решение.
  12. Тщательно очищаем посадочные места рычага и запрессовываем новые сайлентблоки, предварительно смазав и рычаг, и сайлентблок графитовой смазкой, Мовилем или Литолом. Запрессовываем новые сайлентблоки.
  13. Устанавливаем нижний рычаг в обратной последовательности, не забыв про пакет регулировочных шайб.

Снятие верхнего рычага

Верхний рычаг снимается ещё проще — нужно открутить два болта крепления оси и три болта крепления рычага к шаровой опоре.

При этом, если нижний рычаг ещё не собран, нужно подвязать переднюю ступицу с суппортом к кузову, чтобы не повредить тормозной шланг.

Верхние сайлентблоки запрессовываются аналогично нижним

Верхние сайлентблоки выпрессовываются и запрессовываются по такой же технологии, как и нижние, крайне желательно применение съёмника, чтобы не искать приключений на свои сайлентблоки.

6*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
