Карданы нивы шевроле. какие лучше, на крестовинах или шрусовые?

Ремонт кардана нива шевроле

Устройство привода.

Классическая Нива 2121 стала первым российским внедорожником, на который устанавливалась полноприводная трансмиссия. Среди основных особенностей этой трансмиссии была возможность блокировки межосевого дифференциала. Многие ошибочно считают, что данный узел необходим для подключения переднего моста. Но на самом деле, передняя ось всегда находится в подключенном положении. Попробуем подробнее разобраться в конструкции автомобиля.

Ходовая часть авто выполнена таким образом, что крутящий момент от двигателя передается через коробку переключения передач сразу на все 4 колеса. Такая схема работы позволяет показать наилучшие качества при передвижении по бездорожью, одновременно с этим значительно снижая на основные детали.

Основные узлы трансмиссии:

  • Коробка переключения передач,
  • Раздатка,
  • Привода и карданные валы,
  • Передний и задний редукторы.

Именно раздатка в автомобиле отвечает за распределение крутящего момента между мостами. На Шевроле Нива она двух скоростная и ее наличие обеспечивает следующие преимущества:

  • Плавное движение автомобиля на низкой скорости при высоких оборотах двигателя.
  • Распределение усилий между осями авто в зависимости от конкретных дорожных условий.

Дифференциал необходим для распределения тяговых усилий. На практике, это позволяет обеспечивать вращение двух колес на одной оси с разной скоростью. На Шевроле Нива установлено 3 дифференциала, что позволяет каждому колесу иметь собственную угловую скорость.

Карданные валы необходимы для соединения раздатки и редукторы мостов. Валы Нивы Шевроле имеют одну интересную особенность: они имеют абслютно одинаковую конструкцию, в результате чего они взаимозаменяемы и при выходе одного из них из строя, при необходимости можно пожертвовать полным приводом, но самостоятельно добраться до ближайшей СТО.

Мосты оснащены внутренними шарнирами, которые передают усилие от раздатки до ведущих колес.

Плюсы и минусы карданов нового образца

Шарики шруса обеспечивают более плавное вращение частей кардана. Если не допускать разрыва защитного чехла и попадания грязи внутрь сепаратора, то ресурс шарнира практически неограничен. На больших скоростях отсутствует характерное «биение». Обслуживать шрус в процессе эксплуатации не нужно. А теперь отметим несколько фактов, которые были установлены опытным путем в результате длительной эксплуатации. Преодолевая препятствие в виде бездорожья всегда существует риск повреждения защитного пыльника шруса. Если его сразу не заменить, то шарнир выйдет из строя. Замена шарнира по себестоимости обходится дороже замены крестовины. Даже при небольшом лифтинге автомобиля угол работы шруса увеличивается. Это приводит к тому, что части пыльника начинают тереть друг о друга, и пыльник выходит из строя.

Если подвести итог, то оказывается, что у каждого типа кардана есть свои достоинства и недостатки. Любители бездорожья предпочитают старые версии карданов с крестовинами. Те, кто эксплуатирует автомобиль по трассе с большими скоростями, по достоинству оценят новые карданы на шрусах.

Выбор

В магазинах представлен широкий выбор запчастей российского и зарубежного производства. Многие владельцы Нивы Шевроле предпочитают ставить карданы отечественного производства, которые отличаются низкой ценой при схожем качестве.

При этом стоит обратить внимание на запчасти известных брендов:

  • – саратовское предприятие, выпускающее детали трансмиссии и подвески для грузовиков, спецтехники и легковых автомобилей.
  • ЗАО «Кардан» – российская компания, специализирующаяся на выпуске карданных валов. Головной офис и производственные мощности предприятия находятся в Сызрани.

Шрусовый кардан на ниву, Серп и Молот

Задний и передний прутковый карданы С данным производителем сотрудничаю напрямую уже много лет. В изделиях есть свои плюсы и свои минусы. Начну с конструктива. Снимаю шляпу перед конструктором переднего «пруткового» кардана. Это изделие, которое при должном изготовлении, вообще не нуждается в балансировке. Данный кардан делается только для нивы. Не могу в словах объяснить, насколько чувствуются изменения после замены полого крестовинного кардана, на прутковый. Иногда кажется, что его вообще забыли поставить. Конечно, я немножко утрирую, но разница велика. Разница по замене задних карданов, начинает чувствоваться только после определенной скорости на дороге.

Родовая болезнь

В каждом большом узле, как правило есть слабое звено, которое ломается быстрее остальных. В Ниве таковых несколько: дальний подшипник генератора, щетки стартера, стаканчики гидрокомпенсаторов в гбц. В карданах СиМ это хомут на одном из ШРУСов. Причем ОДИН из четырех. Представьте себе задний кардан, ШРУС около редуктора, узкую часть пыльника. Сколько раз приходилось менять кардан или полностью ремкомплект, только из-за ослабшего хомута и моментально попавшей под чехол грязи. Такие вещи я называю «родовой болезнью». Как бороться? Берем две пластиковые стяжки известного бренда (Wurth или MTA), шириной 2-3 мм и делаем 2 затяжки, замками на противоположных сторонах. 2 способ, это установка хорошего ленточного хомута.

Срок службы


полный ремкомплект Если у машины стандартная подвеска и хозяин не прозевал слетевший пыльник, срок службы в среднем начинается от 50 тысяч километров. Верхний предел, около 80 тысяч. И не забывайте, что передний и задний карданы испытывают совершенно разные нагрузки. 70-80 процентов берет на себя задний кардан. В технической литературе, его еще называют основным. По этой же причине срок его жизни меньше чем переднего. Частый вопрос про смазку ШРУСов. Надо ли менять заводскую смазку и на что? Шрусовый кардан на ниву и ниву шевроле производства СиМ, можно из упаковки сразу ставить на машину. Смазка используется качественная, в отличие от передних приводов, которые делает автоТАЗ. Там я сразу рекомендую вымыть и перенабить их чем ни будь более приличным. Завод дает гарантию год, без ограничения пробега, при штатной трансмиссии и колесах, при условии неповрежденного пыльника. Я считаю, что с нашим народом и девизом на флагштоке «слабоумие и храбрость», это многовато. Поэтому на карданы, которые я продаю и устанавливаю в доверенном сервисе, гарантия 3 месяца без ограничения пробега.

письмо от завода

Особенности автомобиля

Шевроле Нива имеет заводское обозначение ВАЗ 2123. Эта машина задумывалась для смены морально устаревшей модели Ваз 2121. Однако, оба автомобиля выпускаются сегодня на заводе Ваз и каждый из них находит своего покупателя. В Шевроле Нива ВАЗ 2123 больше комфорта для водителя и пассажиров. Старшая же Нива Ваз 2121 лучше проявляет себя на серьезном бездорожье. Кроме того, у нее более высокий передний свес, поэтому она может штурмовать довольно крутые подъемы.

У обеих машин постоянный полный привод и раздатка с понижающей передачей. Конструктивно Шевроле Нива Ваз 2123 и обычная Нива Ваз 2121 имеют много общих узлов. Машины довольно просты в обслуживании, а замена некоторых деталей, вышедших из строя, не является непосильной задачей для бывалого автомобилиста.


Ваз 2123

Сегодня Шевроле Нива Ваз 2123 выпускается с современным дополнительным оборудованием. В частности, на машину ставят:

  • ABS;
  • Подушки безопасности;
  • Усилитель руля;
  • Кондиционер.

В своей ценовой категории этот автомобиль практически не имеет конкурентов с идентичным внедорожным потенциалом. Однако, многие ругают маломощный двигатель, доставшийся ей от модели Ваз 2121. Его лишь слегка доработали. Этому мотору явно не хватает мощности. Она составляет всего 80 лошадиных сил, что по современным меркам мало даже для компактного городского автомобиля, не говоря уже о полноценном внедорожнике. Отсюда и довольно высокий расход бензина. Кроме того, на экономичность отрицательным образом влияет и то, что полный привод является постоянным.

Качество сборки Шевроле Нива Ваз 2123 в последние годы значительно улучшилось. Запчасти всегда в наличии, а сервисов, готовых обслуживать этот автомобиль, по всей стране предостаточно.

Как снять и заменить?

Для выполнения работ необходимо обеспечить доступ к машине снизу. Для этого ее нужно поставить на эстакаду или смотровую яму. Для замены понадобятся:

  • Стандартный комплект ключей.
  • Монтировка или специальная лопатка.
  • Бревно, доска и домкрат или другая опора, на которую можно опереть раздатку.
  • Новый кардан.

Порядок выполнения работ:

  • Установить машину на яму.
  • Зафиксировать противооткатными башмаками.
  • Включить нейтральную скорость.
  • Снять авто с ручного тормоза.
  • Подставить упор под раздаточную коробку.
  • Открутить гайки крепления кронштейна раздатки.
  • Опустить вниз раздаточную коробку, сняв ее со шпилек.
  • Последовательно открутить гайки, крепящие кардан к фланцу. Для этого необходимо проворачивать карданный вал так, чтобы обеспечить доступ к креплению.
  • Снять ШРУС, отжав лопаткой.
  • Открутить гайки, крепящие кардан к фланцу раздатки.

Для установки новой или восстановленной детали нужно проделать операции, приведенные выше, в обратном порядке.

Какие карданы лучше ставить на ВАЗ 2123?

Наибольшей популярностью у владельцев «Шнивы» пользуются карданные валы таких производителей:

  • Тирсан Кардан (Tirsan Kardan) — производственное предприятие в Набережных Челнах, специализирующееся на изготовлении карданных валов для техники АвтоВАЗа и других автомобильных заводов России;
  • СиМ (Серп и Молот) — саратовский завод по выпуску компонентов трансмиссии, ШРУСов, карданов и распредвалов;
  • Белкард — белорусское предприятие, выпускающее запчасти для автобусов, грузовиков и легковых авто. Среди прочего эта компания производит усиленные шлицевые карданы для Шнивы.

Карданы на Ниву

Остановлюсь на «хохловских» карданах.

Здесь пожалуй были задействованы конструктора-танкисты. Самое тяжелое изделие которое мне попадалось в руки. Шлицевая закрыта резиновым пыльником и самое главное что ее диаметр равен диаметру кардана. Стоят «волговские» крестовины. Главный недостаток, это качество изготовления и балансировка. Изначальный брак, еще во время установки на машины составил около 10% ( заклинившая шлицевая, порванные пыльники, отсутствие смазки). Ну а вторая радость проявилась в жуткой балансировке. Выглядело это примерно так, ставил кардан на автомобиль, разгонялся до сотни, и дальше все было понятно: если гудит, ставим следующий, если нет оставляем. В итоге накопилась еще одна кучка, которую пришлось везти на балансировку. Но в плане бездорожья на этих нивах я чуствовал себя как на родных танках. Ну представьте что этот кардан спокойно переживает, когда Нива карабкается через высокое бревно и садится на него всем своим «полным» весом, сползает как на лыже и едет дальше. Тонкая шлицевая конкурентов таких изысков просто не выдерживает.

Теперь о Белорусских карданах, то бишь Белкарде.

Будьте внимательны: на рынке очень много подделок под белкард, от откровенной китайщины, до вполне заводских изделий. Самое смешное что я видел заводские подделки на белкард именно с белорусских заводов. Отличить их подчас непросто, но есть два «секрета»: если вы хоть один раз держали в руках «настоящий белкард», то вы сразу поймете что сейчас в ваших руках. И второе это установка на машину: на моей памяти ни один из белкардов не давал вибраций до скоростей 80-100 кмч. Тогда как Китай-белкард колбасит уже на 50, да так что кажется, что вот вот развалится машина. Ну и отдельно для владельцев ШНив: задний кардан нивы это ваши и передние и задние карданы.

Карданные валы «НИВА-БЕЛКАРД»

В 2005 году ОАО «Белкард» начал выпускать карданные валы нового поколения для автомобилей Нива: привода переднего моста — 2121-2203012-04 и привода заднего моста — 2121-2201012-04. Карданные валы такой конструкции уже несколько лет поставляются для внедорожников «ТРЭКОЛ», «УАЗ», «КIA Sportage». Данные модификации пришли на смену производившимся ранее 2121-2203012-02 и 2121-2201010-02 соответственно.

Валы нового и старого поколения в сравнении (со стороны подшипников вилок…

… и со стороны подшипников фланцев)

Отличительная черта карданных валов предыдущих модификаций – тонкая шлицевая и труба с большим наружным диаметром

Преимущества и недостатки ШРУСового кардана

Шарики в обойме обеспечивают равномерное вращение вала независимо от угла изгиба. Также шарики в обойме отличаются большей прочностью, чем крестовины. Это обеспечивает карданам со ШРУСами такие преимущества:

  • Тихая работа без вибрации и гула на высоких скоростях.
  • Большой (почти неограниченный) ресурс работы при правильной эксплуатации.
  • Отсутствие необходимости смазки или другого обслуживания.

Однако состояние шарнира зависит от целостности защитного чехла. В случае повреждения резины в подшипник попадает грязь и вода, которые выводят детали из строя.

Ниву с карданами на ШРУСах лучше эксплуатировать на трассах или в условиях умеренного бездорожья. Иначе ветки, камни и даже грязь могут порвать пыльник. Поэтому после преодоления сложных участков необходимо проверить состояние защитных чехлов. Они подлежат немедленной замене при обнаружении трещин или разрывов

Отличия оригинальных карданных валов «НИВА-БЕЛКАРД» от аналогов других поставщиков

Продукция ОАО «Белкард» окрашивается матовой краской, однако поверхности фланцев не окрашиваются. Валы сторонних производители часто окрашены глянцевой краской.

карданный вал «Белкард» окрашен матовой краской

карданные валы других производителей, окрашенные глянцевой краской

Обозначение карданных валов ОАО «Белкард» осуществляется с использованием:

  • голограмм,
  • стикеров (наклеек) со штрихкодом,
  • логотипом завода в виде прописной русской буквы «г», названием детали, заводским кодом, датой производства.

(штрих код умышленно замазан)

Логотип ОАО «Белкард» часто путают с внешне похожим логотипом другого производителя, напоминающим символ «Х», пересекающим три окружности. Ниже представлено визуальное сравнение данных логотипов:

логотип ОАО «Белкард» логотип стороннего производителя

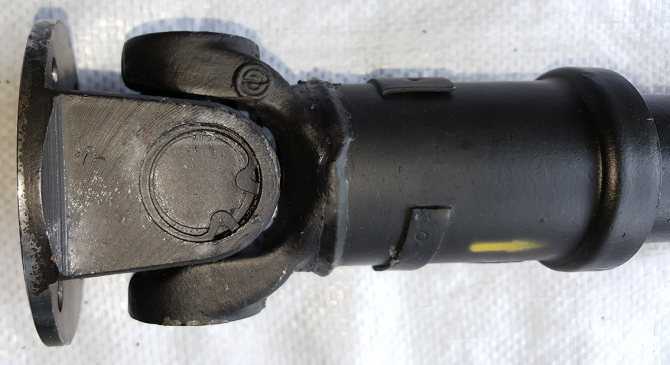

Логотип ОАО «Белкард» дополнительно штампуется на приварной вилке …

… логотип также штампуется на скользящей вилке

Помимо основного стикера на трубе карданного вала также применяется дублирующая наклейка в полости фланца с обозначением даты производства.

Вместе с этикетками на валах используются защитные голограммы «Техносфера»

«Белкард» получил почетное право на использование данного знака как лучшее инновационное предприятие Республики Беларусь в 2006 году и по сей день применяет данную голограмму для обозначения своей продукции.

Под разными углами зрения и при различном освещении голограмма принимает различные цвета и формы, при её демонтаже (снятии) голографические свойства теряются.

Таким образом, голограмма представляет собой еще одно из надёжных средств подтверждения оригинальности продукции.

Балансировочные пластины должны быть установлены ровно, с плотным прилеганием к трубе карданного вала. Отсутствие балансировочных пластин, небрежная приварка указывают на то, что вал изготавливался в «кустарных» условиях. Труба карданного вала должна быть ровной, наличие вмятин не допускается.

Отдельное внимание к шлицевому соединению карданного вала. Свободное перемещение указывает на наличие в нём окружного зазора, что может привести к преждевременному выходу из строя

Если растянуть карданный вал не получилось, или для этого пришлось приложить существенное усилие – шлицевое соединение селективно не подобрано. Метки взаимного расположения сбалансированного комплекта должны располагаться строго одна напротив другой.

Шарниры карданного вала должны поворачиваться не слишком туго, пресс-масленки должны защищаться резиновыми колпачками.

На приварной и скользящей вилках должен иметься штамп логотипа ОАО «Белкард».

В шлицевом соединении отсутствуют пресс-маслёнки за ненадобностью. Конструкция шлицевого соединения отличается повышенной надежностью и не требует технического обслуживания в процессе эксплуатации.

Отсутствие любого из вышеперечисленных признаков при анализе карданных валов указывает на производство их сторонними производителями.

Плюсы и минусы карданов старого образца

Карданы, собранные на основе крестовин, отлично показали себя в жестких условиях работы. При правильной эксплуатации подшипникам не страшна ни вода, ни грязь. Продлить жизнь подшипникам можно путем добавления смазки через масленку. Угол отклонения осей кардана относительно небольшой, но в своих рабочих диапазонах крестовина не изменяет ресурса. К минусам можно отнести неравномерную работу при плавном вращении вала. Отчасти по этой причине возникает вибрация. На таких карданах ездить с большими скоростями некомфортно. Ресурс крестовины ограничен, поэтому их приходится часто менять.

Упаковка и подделка


старая упаковка Завод крайне слабо защищает свою продукцию от подделки и лучшей гарантией является надежный поставщик. Бумажная наклеечка на кардане, как мы все понимаем, защитой не является. Поскольку китайцы давно обошли голографические пломбы, а в 2020 году уже частично решили вопрос про оригинальность детали по СМС. Я привожу два фото, как шрусовый кардан на ниву СиМ упаковывался ранее и сейчас. Промвалы и короткие карданы, бывает приезжают с завода, просто в промасленной бумаге. Подделка на данные карданы существует. Средний срок пробега менее 10 тысяч. Сырая сталь без термообработки. Не стесняйтесь спрашивать про гарантию, у кого заводской товар, тому нечего бояться. А у кого нет – гарантия «10 дней по чеку». Еще один вопрос, который я задавал инженеру завода: были партии карданов без балансировочных грузиков. Это значит не делалась балансировка? Ответ был такой. На завод есть несколько поставщиков бесшовной трубы. Данные полуфабрикаты, тоже отличаются по качеству. У одного из поставщиков, труба такого качества, что изделие, сваренное на хорошем четыре электродном станке автомате, укладывается в «допуски» без балансировочных грузиков.

новая упаковка

Можно ли ездить без переднего или заднего кардана на Шниве?

При неисправности ведущего моста или карданного вала можно открутить последний и некоторое время ездить на одном перед этим лишь включить блокировку межосевого дифференциала.

При отключении ведущего моста на второй приходится удвоенная нагрузка. В результате быстро изнашивается дифференциал. При постоянное езде на такой «моноприводной» Ниве мост прослужит не более, чем один-два сезона. Поэтому отключение одного из карданов для снижения расхода топлива экономически неоправданно.

Также отключение полного привода ухудшает управляемость на скольком покрытии, что может стать причиной аварии.

Меняем пыльник

Если на кардане порвался пыльник или по каким либо другим причинам его нужно заменить, то нужно проделать следующее:

  1. Покупаем новый пыльник, цена которого около двухсот рублей
  2. Как указанно выше снимаем кардан
  3. У шарнира с задней части вынимаем заглушку
  4. Со шлицевой части снимаем стопорное кольцо и вынимаем сам шарнир
  5. Сторона куда одевается пыльник находится еще одно стопорное кольцо, его так же нужно снять
  6. Извлекаем шарнир и пыльник. Второй можно извлечь путем обрезания
  7. Промываем и смазываем все детали
  8. Устанавливаются все детали на свое место, в первую очередь одевается пыльник потом все остальное
  9. Берется хомут и одевается на пыльник

Аналогичным образом проводятся действия и с другой стороны

Как видите любой автовладелец может проделать самостоятельную замену кардана не прибегая при этом к помощи специалиста, достаточно иметь стандартный набор инструментов и небольшие знания.

Проверка исправности карданной передачи

Проверка работоспособности осуществляется на включенной нейтральной передачи коробки ПП. Автомобиль загоняется на эстакаду либо смотровую яму и подложив ботинки под колеса, так чтоб автомобиль мог двигаться, однако не скатился с эстакады. Приступаем к проверочным мероприятиям. Проверка проводится для обоих видов конструкций:

  1. Внешний осмотр. Осматриваются нашему клиенту остается места соединений, нет ли ослаблений затяжки болтов, в каком состоянии находится пыльник.
  2. Дальше обеими руками обхватывается вал с той стороны, где осуществляется проверка соединений, и резкими движениями осуществляется покачивание. Если будет присущ маленький свободный ход, то конструкция неисправна. Свободного хода не является.
  3. Резкими движениями нужно проворачивать вал вокруг оси его вращения, при всем этом удерживая одной рукою вилку-фланец шарнира. Не бывают окружные зазоры.

Когда требуется смена устройства?

Когда конструкция устройства, так сказать, теряет балансировку пластинок, по другому осуществляется смена всех деталей изделия, то по окончании непременно нужно поновой провести балансировку карданного вала. Напротив после проведения балансировки не устраняются трудности неисправности изделия, то осуществляется смена вала в сборе с полными элементами. В том случае не отбалансировать вал, то это будет приводить равномерно к повышению количества вибраций, в особенности при скорости движения 60-80 км/ч.

Балансировка кардана делается или при помощи посещения 100, где мастера выполнят нашему клиенту остается сопутствующие работы, или без помощи других, что дозволит сберечь деньги. Однако это уже другая история.

Замена крестовины рулевой колонки

Конструкция рулевого управления ваз

Крестовину нередко нужно бывает заменить и на рулевой колонке. Конструкция самой рулевой колонки не представляет ничего сложного. Вал рулевой колонки непосредственно соединяется с червяком, и более никаких сложных узлов здесь нет. Крестовина рулевая бывает нужна для того чтобы передавать крутящий момент к деталям реечного механизма от вала в салоне. Некоторые модели автомобилей даже имеют по две крестовины на рулевой. Замена рулевой крестовины проводится после обнаружения следующих признаков:

  • приходится прилагать большие усилия, чтобы повернуть руль;
  • запаздывает срабатывание колес, особенно на поворотах;
  • увеличивается угол свободного хода руля (люфт);
  • руль вращается неравномерно, рывками;
  • слышен нехарактерный стук, шум и скрежет, когда водитель пытается маневрировать при езде по неровным участкам дороги.

Карданное сочленение, находящееся в моторном отсеке, постоянно подвергается различным механическим воздействиям. Это может быть также изменение температуры, влияющее на работу, повышенная влажность и многое другое. Все это, вместе взятое, оказывает очень сильную нагрузку на деталь, в результате чего та и выходит из строя. Теряется эластичность резиновых уплотнений, смазка вытекает и свою разрушительную работу начинают коррозия, пыль и грязь. В первую очередь, выходят из строя иглы подшипников. Замена крестовины на всех моделях Ваз проводится следующим образом: приобретается новая деталь вместе со всеми подшипниками и проводится замена. Проводится процесс по следующим основным принципам:

  • рулевой вал нужно установить таким образом, чтобы обеспечивался полный и свободный доступ к креплениям, которые обжимают кожухи вилок крестовины;
  • полностью откручиваются болты на вилках и извлекаются;
  • блок крестовины передвигается по шлицам и вынимается (при этом нужно делать это сначала с одного конца вала, а затем с другого и нередко приходится снимать всю рулевую колонку).
6*
