Замена подшипника передней ступицы нива шевроле и выбор нерегулируемых, усиленных подшипников

Назначение и устройство ступичного подшипника

Подшипники выполняют двойную функцию. С одной стороны, они обеспечивают опору для оси, вала или другого элемента вращения. С другой, — преобразуют трение скольжения в трение качения. Ступичный подшипник предназначен для обеспечения равномерного вращения ступицы колеса. Это связующее звено между ступицей и осью автомобиля. Отметим, что посредством данных элементов обеспечивается вращение не только передних, но и задних колес.

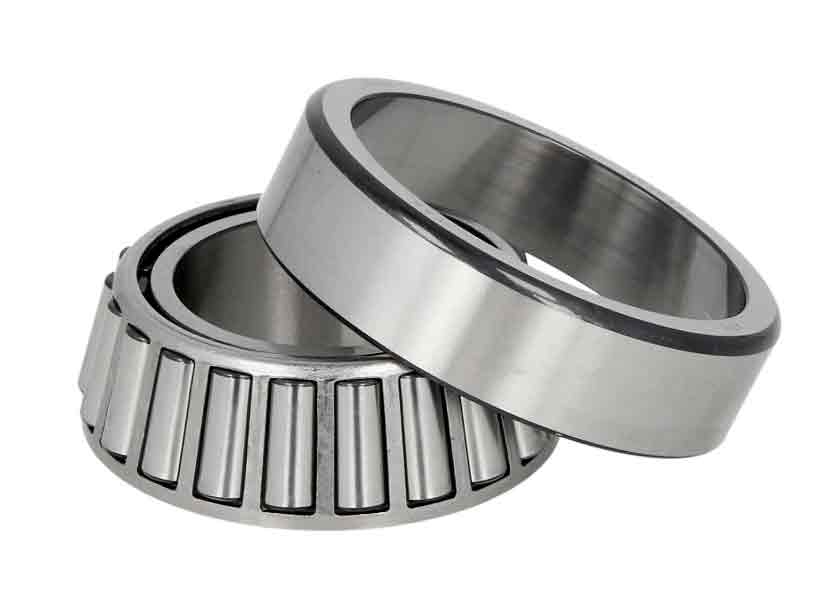

Любой подшипник имеет одно и то же принципиальное устройство:

  • Внешнее кольцо (внешняя обойма);
  • Внутреннее кольцо (внутренняя обойма);
  • Направляющая для элементов качения (сепаратор);
  • Конические, цилиндрические или сферические элементы).

Подшипники современных импортных автомобилей имеют более сложное строение. Обычно их внутренняя обойма является частью ступицы, а в самой конструкции присутствуют электронные датчики. Для них характерен повышенный ресурс эксплуатации. Российские производители пока до такой технологии еще не дошли, поэтому применяют более простые устройства. На автомобилях Шевроле Нива, как и на предшествующих поколениях ВАЗовского внедорожника, устанавливается пара конических подшипников на каждую ступицу.

Упрощение узла негативно влияет на его надежность. Особенно чувствительны подвижные элементы к резким ударам, которые получают детали ходовой части при проезде неровностей.

Нерегулируемые ступицы на «Ниву»

Любой автомобиль имеет слабые места. В данном — это передние ступицы, которые раньше для нормальной работы было необходимо периодически регулировать, что, конечно же, не могло не отразиться на отзывах автовладельцев. Именно поэтому конструкторами была создана нерегулируемая ступица на «Ниву Шевроле», дабы избежать излишней возни в плане починки автомобиля.

Вообще самостоятельная регулировка подшипников практически невозможна, ввиду очень сложной конструкции. Также нельзя затягивать до упора подшипники. Да и, помимо этого, существует целая куча сложностей, которые с трудом решаются без вмешательства мастеров. Именно для того, чтобы облегчить жизнь автомобилистам, и были установлены нерегулируемые ступицы на «Ниву». Отзывы от тех, кто приобрел машину уже с таким нововведением, можно обобщить в конкретный список:

  • нет необходимости заниматься постоянным мелким ремонтом и обслуживанием данной детали, будь то смазка или регулировка;
  • подшипник не провернется на ступице;
  • нет необходимости постоянно смазывать ступицу, да еще и мучиться, выбирая смазку покачественнее;
  • не возникает трения;
  • не возникнет необходимости заменить подшипник.

Целая куча плюсов, если на автомобиле будет стоять данный механизм. А ведь теперь выпускается на «Ниву» усиленная нерегулируемая ступица. Но если автовладелец уверен в своих силах, то все можно сделать своими руками.

Как поменять ступичный подшипник на Ниве

Выполнение действий по замене переднего подшипника, после снятия гайки, можно условно разделить на 4 этапа:

  1. Снятие и отсоединение поворотного кулака и тормозного барабана вместе с шарнирами, от стойки и ШРУСа.
  2. Выпрессовка старых деталей.
  3. Запрессовка новых ступичных подшипников (их по два на каждое колесо).
  4. Обратно собираем узел и затягиваем гайку и производим регулировку зазора.

Для ремонта потребуется стандартный набор слесарного инструмента. Так же рекомендуем ознакомиться с устройством узла.

Требуемый комплект инструментов для работы:

  • Торцевой ключ размером 30 мм, чтобы ослабить гайку;
  • Отвертка, чтобы открутить тормозной суппорт;
  • Набор головок и трещотка;
  • Круглогубцы;
  • Молоток;
  • Оправка или труба для выпрессовки;
  • Съемник с лапками (по возможности);
  • Съемник с лапками ;
  • Домкрат и тиски;
  • Динамометрический ключ для правильной затяжки гайки ступицы.

Устанавливаем авто на ровную поверхность, включаем первую передачу, снимаем с ручного тормоза, подкладываем упоры под колеса. На этом подготовка закончена

Так же перед ремонтом необходимо изучить расположение элементов ходовой части авто согласно схеме: (обратите внимание на поворотный кулак — позиция 27, подшипник — позиция 9)

Снятие передней ступицы

Начинается первый этап со следующих действий:

  1. Ослабляем гайки колеса и ступицы. Надо аккуратно снять декоративный колпак, затем приподнимаем сторону замены, опускаем на упоры. Под задние колеса ставим противооткатные башмаки.
  2. Снимаем переднее колесо, общеизвестным способом, освобождая от болтов. Далее надо аккуратно снять декоративный колпак.

  1. Откручиваем ступичную гайку. Для этого необходимо её расконтрить отвёрткой. Снимаем конусную шайбу и откручиваем датчик ABS (если имеется).

  1. После чего вынимаются колодки и откручивается болты суппорта, а так же откручиваются болты кожуха. Сам суппорт после снятия проволокой присоединяется к верхнему рычагу.

Далее необходимо снять весь поворотный механизм со шлицов ШРУСа вместе с шаровыми опорами. Для этого производится несколько операций:

  1. Выпрессовать шаровый палец рулевой тяги с помощью съемника, предварительно открутив крепёж, как показано на фото.
  2. Открутить болт пальца верхней шар. опоры и вытащить ее из гнезда.

  1. Нижнюю шаровую опору надо отсоединить от рычага, отвернув 3 гайки.
  2. Когда все шарниры отсоединены, можно спокойно снять весь узел и приступить к замене ступичного подшипника.

Регулировка ступичного подшипника Шнивы

Для работы понадобится индикатор и динамометрический ключ.

Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

  • Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
  • Надеть на шпильки накидные ключи и закрепить их гайками.
  • Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
  • Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
  • Если ход превышает 0,15 мм, отрегулировать люфт.

Регулировка выполняется следующим образом:

  • Расправить поясок гайки.
  • Открутить ее накидным ключом.
  • Установить новую гайку и затянуть с усилием 2 кгс*м.
  • Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
  • Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
  • Проверить люфт ступицы.
  • Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
  • Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

  • Потуже затянуть гайку.
  • Провернуть колесо на несколько оборотов.
  • Проверить люфт.
  • При необходимости немного ослабить или подтянуть гайку.
  • Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
  • Застопорить поясок гайки.

Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

Для работы понадобится:

  • Домкрат, баллонный ключ, зубило, молоток.
  • Стандартный комплект отверток и ключей.
  • Съемник полуоси.
  • Газовая (бензиновая) горелка или муфельная печь.
  • Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
  • Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

Замена подшипников выполняется следующим образом:

  • Установить машину на ровную площадку.
  • Поставить противооткатные башмаки или кирпичи под передние колеса.
  • Поддомкратить машину.
  • Снять колесо.
  • Подставить упор под задний мост.
  • Открутить крепление тормозного барабана.
  • Демонтировать деталь.
  • Открутить гайки, удерживающие подшипник.
  • Нагрузить задний мост, опустив его на подставку.
  • Выдернуть полуось при помощи съемника.
  • Подвесить тормозной механизм на проволоку.
  • Сбить стопорное кольцо, используя зубило, молоток и болгарку.
  • Расколоть обоймы подшипника ударами зубила.
  • Удалить ржавчину и грязь с посадочной поверхности.
  • Поставить новый подшипник на место.
  • Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
  • Заменить сальник.

Сборка выполняется в последовательности, обратной разборке. Подшипник не нуждается в регулировке.

Наглядный процесс замены подшипника полуоси Нивы Шевроле

Еще одним элементом который испытывает большие нагрузки во время движения является подшипник полуоси Нива Шевроле. Которые рекомендуется менять вместе с осью.

Симптомом того что данный деталь необходимо заменить, это появление сильного шума на любой скорости, а также появление осевого и радиального люфта. Эта деталь не является дефицитом и купить можно в любом автомагазине, ее заводской артикул –2121-2403080, аналог имеет артикул – 62208-2RS, а промышленная деталь- 180508.

Чтобы произвести замену первым делом нужно снять саму ось, и проделать следующие действия:

  1. Чтобы снять стопорное кольцо с подшипником, берем тиски и зажимаем в них полуось
  2. Берем болгарку и подрезаем в нескольких местах стопор и подшипник, делать это нужно аккуратно чтобы не задеть полуось
  3. Берем зубило и раскалываем стопорное кольцо и подшипник
  4. С посадочного места кольца и подшипника убираем ржавчину и грязь
  5. Берем трубу и с ее помощью запрессовываем новый подшипник на свое место, во время этих действий нельзя допустить вращение обоймы
  6. Берем паяльную лампу и ей нагреваем стопорное кольцо до красного цвета и при помощи плоскогубцев устанавливаем его на свое место
  7. Ждем пока полуось остынет, пока она остывает в тормозном щитке производим замену сальника

После того как все поменяли нужно проверить в заднем мосту уровень трансмиссионного масла. На этом все работы по замене можно считать завершенными. Как видите все работы можно производить самостоятельно без участия специалиста, достаточно иметь небольшие знания и стандартный набор инструментов.

Как поменять подшипник ступицы на Ниве Шевроле своими руками?

Для ремонта потребуются:

  • Мощный торцевой ключ на 30.
  • Съемник для пальца рулевой тяги.
  • Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
  • Набор накидных ключей или головок с трещоткой.
  • Баллонный ключ.
  • Молоток.
  • Круглогубцы.
  • Домкрат.
  • Противооткатные упоры.
  • Тиски.
  • Монтировка.
  • Динамометрический ключ.
  • Доски или деревянный брусок.

Процесс замены делится на пять этапов:

  1. Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
  2. Выпрессовка старых подшипников.
  3. Установка новых деталей.
  4. Сборка узла и установка его на место.
  5. Затяжка регулировочной гайки.

Работы выполняются на ровной площадке. Наличие смотровой ямы не обязательно.

Чтобы поменять подшипники, необходимо выполнить следующие действия:

  • Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
  • Поддомкратить колесо.
  • Открутить болты крепления колесного диска.
  • Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
  • Поддомкратить нижний рычаг, сжимая пружину подвески.
  • Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
  • Открутить и снять скобу, суппорт и тормозные колодки.
  • Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
  • Выкрутить руль в противоположную сторону.
  • Снять датчик ABS.
  • Расшплинтовать и открутить гайку рулевой тяги.
  • Снять палец с помощью съемника.
  • Открутить гайку ступицы.
  • Демонтировать болты крепления шаровых опор.
  • Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
  • Демонтировать защитный экран суппорта.
  • Снять тормозной диск.
  • Открутить рулевую сошку.
  • Зажать в тисках поворотный кулак.
  • Удалить сальники монтировкой или мощной отверткой.
  • Подставив оправку, выбить внешние обоймы подшипников.
  • Протереть и очистить посадочное место.
  • Разобрать новые подшипники.
  • Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.
  • Заложить смазку, заполнив ⅔ пространства обойме.
  • Установить кольцо и внутреннюю обойму подшипника.
  • Аккуратно запрессовать новый сальник.
  • Повторить операцию монтажа для подшипника со второй стороны ступицы.
  • Поставить узел на шлицы ШРУСа.
  • Наживить ступичную гайку.
  • Прикрутить шаровые и рулевую сошку.
  • Установить защитный кожух и скобу суппорта.
  • Закрутить болты крепления защитного экрана и застопорить.
  • Поставить суппорт с тормозными колодками на место.
  • Поддомкратить машину.
  • Поставить и закрепить колесо.
  • Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.

Подробное видео о замене ступичных подшипников

Автомобиль «Нива»

Наличие под пыльниками цилиндров небольшого количества смазки малинового цвета очень дорогой и специально разработанной по заказу ВАЗа — один из признаков оригинальности. После монтажа кулаков с Ивеко обязательно проверяйте нагрев выше описанных точек ступичного узла. Если ступичная гайка и цилиндрическая часть кулака хоть немного холоднее тормозного диска — решайте проблемы вашей тормозной системы как описано выше. Все эти проблемы легко решаются без снятия ступичного узла с кулаком Ивеко с подвески — достаточно только снять колесо.

В инструкциях по установке есть дополнительно информация с фото по данным вопросам. После стартовых проверочных заездов обязательно проверьте момент протяжки ступичной гайки кг после пробега 1,,5ткм.

Снять суппорт и оставить его висеть на тормозном шланге, вложить в него толстый, плоский слой твердой резины типа хоккейной шайбы , завести автомобиль и очень многократно поработать педалью тормоза. Вместе с резиной можно прокладывать плоские предметы разной толщины для выполнения приработки на различной степени выдвинутости цилиндров.

Как и любая деталь, они изнашиваются, что приводит к поломкам. Постаравшись уже в корне решить данную проблему, производители различных марок машин устанавливают нерегулируемые подшипники ступиц.

Ступичный узел на НИВУ и НИВУ ШЕВРОЛЕ с подшипником ИВЕКО

Нерегулируемые ступицы на «Ниву» Любой автомобиль имеет слабые места. В данном — это передние ступицы, которые раньше для нормальной работы было необходимо периодически регулировать, что, конечно же, не могло не отразиться на отзывах автовладельцев.

УСИЛЕННАЯ НЕРЕГУЛИРУЕМАЯ СТУПИЦА ДЛЯ НИВЫ (ЛАДА 4Х4) И CHEVROLET NIVA

Именно поэтому конструкторами была создана нерегулируемая ступица на «Ниву Шевроле», дабы избежать излишней возни в плане починки автомобиля. Вообще самостоятельная регулировка подшипников практически невозможна, ввиду очень сложной конструкции. Также нельзя затягивать до упора подшипники. Да и, помимо этого, существует целая куча сложностей, которые с трудом решаются без вмешательства мастеров.

Именно для того, чтобы облегчить жизнь автомобилистам, и были установлены нерегулируемые ступицы на «Ниву». Проверьте состояние резиновых втулок стабилизатора поперечной устойчивости и надежность крепления скоб стабилизатора к нижним рычагам, При этом неравномерно пятнами изнашиваются шины, а также резко снижается ресурс самих подшипников.

К снижению ресурса ведет и полное отсутствие зазора, при котором наблюдается тугое вращение ступицы.

Установите автомобиль на опоры. При отсутствии индикатора покачайте вывешенное колесо в вертикальной плоскости. Если вы ощутили люфт, возможно, необходимо отрегулировать зазор в подшипниках.

Для окончательной проверки подшипника попросите помощника нажать на педаль тормоза и удерживать ее в нажатом состоянии. Вновь покачайте колесо в вертикальной плоскости. Исчезновение люфта колеса при такой проверке подтверждает необходимость регулировки зазора в подшипниках.

Какие лучше выбрать для шеви нивы?

Ступица обеспечивает свободное вращение колеса и его надежное крепление к подвеске автомобиля. Она выполняет роль несущей конструкции и позволяет не менять весь ступичный узел в целом, а отдельно ремонтировать детали (подшипник, барабан, диск).

Ступица играет ключевую роль в работе привода, тормозов и рулевого управления и подвергается сильным нагрузкам во время движения. Поэтому от прочности и состояния этого узла зависят комфорт и безопасность вождения.

Детали переднего привода для Шнивы выпускают десятки фирм. Продукция отличается ценами, качеством, допустимыми нагрузками сроком службы. В стандартной комплектации внедорожника стоят регулируемые ступичные узлы, момент затяжки которых нужно контролировать через 2-3 тысячи километров пробега. Для тех, кто ценит надежность и не готов к проведению регулярного техобслуживания, производители представили нерегулируемые (необслуживаемые) ступицы колес. Они отличаются следующими показателями:

  • Исключается возможность износа посадочного места подшипника в поворотном кулаке.
  • Узел не требует смазки и регулировки в течении всего срока службы.
  • Несъемная конструкция подшипников исключает их проворачивание.
  • Увеличенный срок службы узла.
  • Сниженные показатели трения за счет использования шариковых подшипников.

Нерегулируемая ступица имеет усиленное сечение, что предотвращает ее деформацию под воздействием ударных нагрузок

Это очень важно при регулярном передвижении по бездорожью или разбитым асфальтовым дорогам

Детали с каталожным номером 2123-3103014 и 21230-3103014 выпускаются следующими предприятиями: IVECO, SKF, Лидер, GM-Avtovaz, ВолгаАвтоПром и другие компании. Стоимость детали зависит от производителя и конструкции (регулируемая и нерегулируемая). Цена изделий составляет 1000-6000 рублей. Можно встретить и более дорогие узлы, в комплект которых входят тормозные диски.

Максимальный пробег нерегулируемых ступиц ИВЕКО составляет 100-120 тысяч километров. Регулируемые служат меньше и их долговечность зависит от периодичности, правильности обслуживания, качества смазки и производителя.

Для Нивы 4х4 в продаже можно встретить усиленные, нерегулируемые ступицы с двухрядными подшипниками от грузовика Iveco Daily. По данным производителя этот модернизированный узел имеет следующие преимущества перед Нивовским:

  • нет необходимости регулировать (затяжка подшипника точно выставляется при его производстве);
  • нет необходимости в регулярной смазке;
  • исключает проворачивание подшипников на ступице;
  • исключает износ посадочных мест подшипников на поворотном кулаке и ступице;
  • шаровый подшипник уменьшает трение в ступичном узле;
  • срок службы ступицы увеличен за счет утолщения (см. фото).

Замена подшипника полуоси

Еще одним элементом который испытывает большие нагрузки во время движения является подшипник полуоси Нива Шевроле. Которые рекомендуется менять вместе с осью.

Симптомом того что данный деталь необходимо заменить, это появление сильного шума на любой скорости, а также появление осевого и радиального люфта. Эта деталь не является дефицитом и купить можно в любом автомагазине, ее заводской артикул –2121-2403080, аналог имеет артикул – 62208-2RS, а промышленная деталь- 180508.

Чтобы произвести замену первым делом нужно снять саму ось, и проделать следующие действия:

  1. Чтобы снять стопорное кольцо с подшипником, берем тиски и зажимаем в них полуось
  2. Берем болгарку и подрезаем в нескольких местах стопор и подшипник, делать это нужно аккуратно чтобы не задеть полуось
  3. Берем зубило и раскалываем стопорное кольцо и подшипник
  4. С посадочного места кольца и подшипника убираем ржавчину и грязь
  5. Берем трубу и с ее помощью запрессовываем новый подшипник на свое место, во время этих действий нельзя допустить вращение обоймы
  6. Берем паяльную лампу и ей нагреваем стопорное кольцо до красного цвета и при помощи плоскогубцев устанавливаем его на свое место
  7. Ждем пока полуось остынет, пока она остывает в тормозном щитке производим замену сальника

Ступица Нивы Шевроле

Ступица – это механизм автомобиля, представляющий собой вращающийся элемент, к которому крепятся колеса. Внутри этого элемента (в отверстии) установлены подшипники, которые исполняют роль сглаживания движения автомобиля. Чем больше диаметр ступичного диска, тем конструкция механизма является прочнее. Для того чтобы избежать перекосов, производители изготавливают ступицы с большими размерами, чем диаметр отверстия для установки.

К ступице крепятся тормозные колодки и фланцы полуосей. Таким образом, наличие данного механизма дает возможность использовать автомобиль в полной мере:

  1. Надежность крепления колесного диска;
  2. Возможность вращения колеса;
  3. Держание элементов АБС;
  4. Передача вращающего момента от полуоси к колесу;
  5. Представляет собой основание для закрепления тормозной системы и фланцев.

Изготавливаются детали механизма из чугунных материалов или различных сплавов металлов путем токарно-фрезерных обработок. Ступица имеет вид округлого обода с расположенными на нем отверстиями, а также одним основным отверстием посередине, которое обусловлено сложностью конфигурации.

Крепится ступица на автомобиль с помощью подшипников, которые устанавливаются на ось вращения или балку приводного моста. На ступице имеется так называемый фланец, к которому крепится тормозной диск или барабан(для барабанных тормозов).

Механизм устройства: назначение и поломки ступицы

Теперь рассмотрим назначение основных узлов конструкции детали:

  • Обод. Имеет отверстия для установки шпилек, на которые впоследствии крепится колесо.
  • Внутреннее отверстие. Предназначено для установки подшипников (роликовых).
  • Отверстие со шлицами. Предназначено для монтажа изделия на полуось ШРУСа.

В ходе эксплуатации автомобиля Шевроле Нива возникает износ подшипников, который требует осуществления замены. Эксплуатируя Шевроле Ниву по дорогам с плохим покрытием или по бездорожью, периодически возникают различного рода неисправности. Но чаще всего неисправностям подвергается ходовая часть автомобиля Нива Шевроле – ступичный узел. Причины, по которым может быть нарушена работа этих узлов:

  1. Отсутствие смазочного материала в механизме устройства;
  2. Смазочный материал низкого качества;
  3. Некачественные подшипники;
  4. Несвоевременное проведение регулировки подшипников. Регулирование подшипников должно проводиться с точностью до микрона, чтобы добиться высокой эффективности работы механизма.
  5. Неправильная эксплуатация транспортного средства. Самое простое: не отключение блокирования межосевого дифференциала при выезде на асфальтное покрытие.

Решается проблема с помощью замены ступичного узла, но цена вопроса бьет по карману. К тому же не исключается вероятность выхода из строя механизма после его замены и преодоления пары тысяч километров. Решить проблему можно следующим образом – установить нерегулируемый ступичный узел.

О положительных свойствах нерегулируемых элементов

Итак, произвести регулировку подшипника практически невозможно из-за сложной конструкции ступичного механизма. Какие бы то ни устанавливались подшипники в устройстве ступицы (шариковые или роликовые), их нельзя затягивать гайкой до упора. Это приведет к тому, что колесо попросту не будет вращаться или заклинит на ходу. К тому же затруднительно произвести компенсацию несоосности мест установки подшипников в поворотном кулачке. Решить проблему можно проведением регулировок каждые 2-3 тыс. км пробега.

Но существует более конструктивный подход, который пользуется популярностью среди Шниваводов – это установка нерегулируемого механизма в сборе с несъемным подшипником. Данный механизм имеет такие качественные показатели:

  1. Не требуется обслуживание элементов конструкции (регулировки, смазки);
  2. Исключена возможность проворачивания подшипника в устройстве за счет его несъемной конструкции;
  3. Отсутствует необходимость проведения регулярной смазки ступицы. Он с завода заправляется специальной долговечной смазкой;
  4. Снижено трение в узле за счет работы шарикового подшипника;
  5. Исключена возможность износа посадочных мест на поворотном кулачке;
  6. Подшипник затягивается на производстве и не требует регулировки, что характеризуется качеством его работы;
  7. Отсутствует необходимость замены подшипника.

Как заменить ступичный подшипник Нивы Шевроле

При запрессовке внешней обоймы следует пользоваться оправками, предотвращающими перекос. В процессе сборки между кольцами и сепаратором обильно укладывается консистентная смазка. Она не только снижает трение, но и защищает ролики от попадания грязи. Для Нивы Шевроле выпускается два вида ступиц. Обычная ступица устанавливается с коническими подшипниками, которые необходимо периодически регулировать

, а при необходимости разбирать с целью замены смазки. Усиленная ступица устанавливается с шариковым двухрядным подшипником.

Замена ступичного подшипника проводится по приведенному алгоритму.

  • На стоящем автомобиле отпустить гайку подшипника.
  • Домкрат подставляется под нижний рычаг для частичного сжатия пружины. Колесо вывесить и демонтировать.
  • Снять тормозной суппорт.
  • Выпрессовать палец рулевого наконечника.
  • Открутить от рычагов шаровые опоры.
  • Открутить до конца гайку подшипника и снять ступицу с поворотным кулаком.
  • Выпрессовать ступицу из внутренних обойм (сепаратор наружного подшипника может выйти из своей обоймы).
  • Отверткой снять сальник и упорную пластину с обеих сторон цапфы поворотного кулака.
  • Выпрессовать наружные обоймы подшипников.
  • Установить подшипники в следующем порядке: обойма, сепаратор, шайба, сальник.
  • Запрессовать ступицу.

Затяжка ступичного подшипника производится динамометрическим ключом. Сначала гайка затягивается моментом 1,5 Н*м, затем отпускается и затягивается моментом 6,8 Н*м. Далее гайка отпускается поворотом на 25 и стопорится. На машине нужно проехать 1 км и проверить люфт.

Детали переднего привода для Шнивы выпускают десятки фирм. Продукция отличается ценами, качеством, допустимыми нагрузками сроком службы. В стандартной комплектации внедорожника стоят регулируемые ступичные узлы, момент затяжки которых нужно контролировать через 2-3 тысячи километров пробега. Для тех, кто ценит надежность и не готов к проведению регулярного техобслуживания, производители представили нерегулируемые (необслуживаемые) ступицы колес. Они отличаются следующими показателями:

  • Исключается возможность износа посадочного места подшипника в поворотном кулаке.
  • Узел не требует смазки и регулировки в течении всего срока службы.
  • Несъемная конструкция подшипников исключает их проворачивание.
  • Увеличенный срок службы узла.
  • Сниженные показатели трения за счет использования шариковых подшипников.

Детали с каталожным номером 2123-3103014 и 21230-3103014 выпускаются следующими предприятиями: IVECO, SKF, Лидер, GM-Avtovaz, ВолгаАвтоПром и другие компании. Стоимость детали зависит от производителя и конструкции (регулируемая и нерегулируемая). Цена изделий составляет 1000-6000 рублей. Можно встретить и более дорогие узлы, в комплект которых входят тормозные диски.

Максимальный пробег нерегулируемых ступиц ИВЕКО составляет 100-120 тысяч километров. Регулируемые служат меньше и их долговечность зависит от периодичности, правильности обслуживания, качества смазки и производителя.

Как поменять подшипник ступицы на Ниве Шевроле своими руками?

Ступичные подшипники Нива Шевроле подвергаются большой нагрузке во время эксплуатации. Поэтому необходимо следить за их состоянием и вовремя менять детали. Иначе растет риск столкновения из-за заклинившего подшипника.

Для ремонта потребуются:

  • Мощный торцевой ключ на 30.
  • Съемник для пальца рулевой тяги.
  • Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
  • Набор накидных ключей или головок с трещоткой.
  • Баллонный ключ.
  • Молоток.
  • Круглогубцы.
  • Домкрат.
  • Противооткатные упоры.
  • Тиски.
  • Монтировка.
  • Динамометрический ключ.
  • Доски или деревянный брусок.

Процесс замены делится на пять этапов:

  1. Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
  2. Выпрессовка старых подшипников.
  3. Установка новых деталей.
  4. Сборка узла и установка его на место.
  5. Затяжка регулировочной гайки.

Чтобы поменять подшипники, необходимо выполнить следующие действия:

  • Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
  • Поддомкратить колесо.
  • Открутить болты крепления колесного диска.
  • Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
  • Поддомкратить нижний рычаг, сжимая пружину подвески.
  • Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
  • Открутить и снять скобу, суппорт и тормозные колодки.
  • Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
  • Выкрутить руль в противоположную сторону.
  • Снять датчик ABS.
  • Расшплинтовать и открутить гайку рулевой тяги.
  • Снять палец с помощью съемника.
  • Открутить гайку ступицы.
  • Демонтировать болты крепления шаровых опор.
  • Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
  • Демонтировать защитный экран суппорта.
  • Снять тормозной диск.
  • Открутить рулевую сошку.
  • Зажать в тисках поворотный кулак.
  • Удалить сальники монтировкой или мощной отверткой.
  • Подставив оправку, выбить внешние обоймы подшипников.
  • Протереть и очистить посадочное место.
  • Разобрать новые подшипники.
  • Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.
  • Заложить смазку, заполнив ⅔ пространства обойме.
  • Установить кольцо и внутреннюю обойму подшипника.
  • Аккуратно запрессовать новый сальник.
  • Повторить операцию монтажа для подшипника со второй стороны ступицы.
  • Поставить узел на шлицы ШРУСа.
  • Наживить ступичную гайку.
  • Прикрутить шаровые и рулевую сошку.
  • Установить защитный кожух и скобу суппорта.
  • Закрутить болты крепления защитного экрана и застопорить.
  • Поставить суппорт с тормозными колодками на место.
  • Поддомкратить машину.
  • Поставить и закрепить колесо.
  • Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.

Подробное видео о замене ступичных подшипников

(как и заднего) Шевроле Нива имеет точно такую же конструкцию, как и у старых машин, а их ремонт и замена выполняются по одной и той же схеме. Первоначально следует заехать на любую автомойку, где вам должны под высоким давлением тщательно помыть всю переднюю подвеску. Для кроссоверов данный совет особенно важен.

  • Перед автомашины поднимается с помощью домкрата;
  • Демонтируются соответствующие колеса, колодки тормозов и суппорты;
  • Шарнирный палец раскручивается и с помощью специального инструмента осуществляется его выпрессовка;
  • Демонтируются болты с шарниров, гайки.
  • После этого вы получаете возможность рассмотреть деталь на предмет повреждения и произвести соответствующий ремонт. Вне зависимости от того, планируется ли вы замена подшипников, вам следует поменять сальники.

Внутреннюю обойму вместе с роликами необходимо после извлечения тщательно промыть с помощью керосина. После этого, вы получите возможность визуально оценить повреждение подшипника. Стоит помнить, что замена данных деталей происходит исключительно парами.

  • Отсутствует возможность регулировке люфта с помощью гайки (не помогает затяжка);
  • Ролики и обоймы сильно поцарапаны;
  • Обнаружен перегрев, наблюдается гул.

Первые изменения и «Лада» 4х4

С середины девяностых годов, а точнее с 1995 года, стали вносить изменения в конструкцию автомобиля. Во-первых, если раньше машина имела 1,6-литровый 4-цилиндровый 73-сильный бензиновый двигатель, то теперь объем был увеличен до 1,7. Механическая коробка передач имела теперь пять ступеней вместо прежних четырёх. Во-вторых, поменяли приборную панель, установили более удобные кресла в салон, заменили задние фонари на более современные, чтобы внешне постараться приблизиться к западному автопрому.

В 2006 году «Нива» официально переименовалась в «Лада» 4х4, а модели, поступающие на экспорт, получили название «Лада Тайга» 4х4 — именно так автомобиль теперь называют в европейских странах. Внешне и внутри автомобиль если и изменился, то незначительно: появились новые зеркала — побольше, сменили указатели и приборы на панели. Вышедшая в 2015 году новая модель автомобиля под названием «Лада 4х4 Урбан», которая считается «люксовой», никаких сильных изменений не получила — разве что новые бампера, электропривод стекол и кондиционер в салоне.

Автомобиль “Нива”

“Нива”, пожалуй, один из самых популярных внедорожников, причем не только в России, но и за рубежом. С конца семидесятых годов этот автомобиль стала производить компания “АвтоВАЗ”. Самая первая модель получила наименование ВАЗ-2121.

В середине восьмидесятых годов автомобили “Нива” с советскими гонщиками внутри заняли все три призовых места на австралийском ралли-рейде. Продажи автомобиля взлетели: в самой Австралии — в два раза, в Европе — в четыре и более, в зависимости от страны.

Действительно, это было новое слово в летописи о развитии легких внедорожников, и оно было вписано именно советскими конструкторами.

Рекомендации по замене

Несмотря на то, что замену рекомендуется проводить в автосервисе, эту задачу можно выполнить и самостоятельно, так как для монтажа не нужно иметь специальный инструмент и доработок никаких во время установки не требуется.

Главное что нужно во время установки это:

  • Использовать новые гайки и шпильки,
  • Смазать все элементы системы для того чтобы предотвратить закисание
  • Провести очистку суппорта

Единственным минусом данного ступичного узла это высокая цена, но установив, его вы избавите себя от проблем связанных со штатными элементами, при этом повысите надежность и проходимость внедорожника. А при наличии стандартного набора инструментов, и небольших знаний, замену можно произвести самостоятельно.

8*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
