Надежность акпп нивы шевроле: обслуживание и неисправности автомата

Регулировка кулисы Нивы Шевроле

Снятие коробки передач с Шевроле Нива

Исходя из всего сказанного, кулиса КПП и раздатки являются немаловажными элементами Нивы Шевроле, без которых невозможно включать передачи. И несколько слов о кулисе раздаточной коробки Кулиса раздатки выполняет аналогичные функции с коробочным изделием, только эксплуатируется рычаг переключения режимов скоростей не так часто, как трансмиссия.

Открыв капот Шевроле Нива, необходимо найти соединение наконечника рычага и тяги переключения скоростей. Снятие тяги КПП Снять кулису можно в такой последовательности:

Старый элемент трансмиссионной системы, нива шевроле ремонт кулисы свой ресурс эксплуатации В том случае, если скорости стали включаться очень туго или включается не та скорость, которая должна включиться, то можно попробовать произвести регулировку механизма. Этот вопрос приходил в голову каждому автовладельцу Нивы, которому пришлось столкнуться с неисправностью данного элемента. Замена производится в случае наличия люфта в шарнирах или сильного износа отверстия под ось рукоятки переключения скоростей.

На самом деле, в выборе компонента нет ничего сложного.

Голосование Можете ли вы самостоятельно заменить кулису в своем авто? Да, не вижу в этом ничего сложного Нет, этот трудоемкий процесс мне не под силу Благодаря этой инструкции заменю кулису самостоятельно Загрузка Однако, есть и негативная сторона.

Кроме того, несмотря на итальянское качество, эти компоненты трансмиссионной системы более подвержены износу и поломкам.

Если вы произвели замену привода, но при движении чувствуете, как сохранилась вибрация рычага КПП, то, по всей видимости, в механизме шарниров рычага остался повышенный люфт. Найти ее несложно, если знать что такое коробка передач.

Механизм управления коробки переключения передач ваз 2123 /кулиса/ 2123-1703050

Находится кулиса возле рычага переключения трансмиссии и имеет вид, представленный на фото ниже. Фото кулисы, располагающаяся в салоне транспортного средства На старых моделях транспортных средств российского автопрома расположение кулисы находилось под днищем автомобиля, но это снижало, прежде всего, срок службы изделия, что влияло на эффективность.

Детали и расходники:

Регулировка кулисы Кулиса на внедорожниках Шевроле Нива имеет большой ресурс работы, равняемый свыше тыс. Но этот ресурс зависит, прежде всего от порядочности управления автомобилем, поэтому иногда водители могут замечать сбои в работе КПП, такие как: При попытке включения первой передачи происходит переключение на заднюю; Пропадает пятая скорость при ее включении; Включается задняя скорость при выборе передних пяти передач.

Это говорит о неисправности тяги привода, но не стоит спешить снимать КПП и производить ее ремонт, так как можно попробовать отрегулировать изделие. Хоть регулировка довольно непростое занятие, но это проще и дешевле, нежели заменить коробку или кулису.

На КПП включается первая передача. Чтобы ее включить, можно завести мотор и перевести рычаг коробки, пока машина не поедет.

После глушится мотор, первая скорость остается включенной, а под колеса подкладываются башмаки. Не забудьте о ручном тормозе. Чтобы ее включить, можно завести мотор и перевести рычаг коробки, пока машина не поедет.

После глушится мотор, первая скорость остается включенной, а под колеса подкладываются башмаки. Не забудьте о ручном тормозе.

Конструкция кулисы и её назначение на Нива Шевроле

На техническом языке слово «кулиса» означает тягу привода коробки передач. Это механизм комплексный и предназначен для соединения рычага КПП в салоне и штоком самой коробки передач . В салоне Нива Шевроле располагается кулиса возле рычага КПП, а потому найти её достаточно просто.

Плохо включается задняя передача

На современных отечественных внедорожниках, коим и является Нива Шевроле, ресурс кулисы достаточно большой. Её приходится менять в среднем через 100 000 километров пробега . Но ресурс может быть и большим. Тут всё зависит от аккуратности водителя и условий эксплуатации транспорта.

Если кулиса входит из строя, то водитель заметит такое:

  • Невозможно включить первую или заднюю передачу.
  • Пятая скорость при включении может пропадать.
  • Включается задняя передача, если водитель хочет включить одну из передних.

Наличие таких моментов говорит о том, что кулиса вышла из строя. При этом рекомендуется не спешить снимать саму КПП и производить ремонт. Тут может просто потребоваться регулировка самой кулисы. Несмотря на то, что такое дело достаточно хлопотное, но оно менее затратное, чем ремонт или замена всей КПП.

После таких действий работу по регулировке кулисы можно считать завершённой. Остаётся только проверить её в действии. Когда такие мероприятия не принесли требуемого результата , то потребуется снять и отремонтировать изделие.

Вылетает задняя передача

Если после регулировки кулисы водитель будет наблюдать и другие неисправности, например :

  • проблема с включением задней скорости,
  • увеличен ход рычага,
  • вылетает задняя скорость,
  • скорости включаются шумно и туго,

то тут потребуется замена кулисы.

Как самому снять КПП на Шевроле Нива. Видео

Начинаем:

  • С аккумулятора снимаете «массу» (ключом «на 10»).
  • Затем отверните болт, крепящий стартер сверху (ключом «на 13»).

После этого приступаете к работе в салоне автомобиля:

  • С рычагов «раздатки» снимайте ручки, проворачивая их и вытаскивая кверху.
  • Обшивку коробок (и «раздатки», и КПП), надо снять. Для этого придется снять шесть саморезов.
  • Повернув обшивку, ее можно снять.
  • Снимите кожух и чехол с рычага раздаточной коробки (убрав три винта).
  • С блокировочного датчика снимите разъемы. За сам провод не тяните, чтобы не оторвать его.
  • Кожух на кулисе снимается, если отвернуть два самореза.
  • Затем включайте заднюю передачу. Чтобы снять сам рычаг, придется отверткой зацепить запорную втулку. Снимая детали рычага, выполненные из пластмассы и резины, не сломайте цангу.

Основной этап работ – непосредственно снятие коробки. Смотрите видеоролик — снятие коробки передач на Chevrolet Niva. Если установлена защита под картером, то ее нужно снимать. Это отноится и к шумоизоляционному кожуху.

  • Желательно нанести отметки на фланцы валов и коробок. Это позволит правильно разместить детали при установке.
  • Может туго идти болт на фланце. Тогда можно помочь зубилом, которое вставляется между фланцем и самим болтом. Пары ударов должно хватить.
  • От «раздатки» отсоедините задний карданный вал. Прилипшие фланцы «лечатся» опять же, зубилом.
  • Снимайте передний кардан.
  • Отсоединяйте тросик спидометра. Снимая маслоотражательную шайбу, будьте аккуратны. Отведите трос в сторону.
  • Если на машине стоит датчик скорости, то его разъем нужно отсоединить.
  • Затем отворачивайте крепление эластичной муфты на фланец воричного вала коробки.
  • Болты вытаскиваются тогда, когда фланец находится в строго определенном положении.
  • Чтобы снять «раздатку», отверните четыре гайки (ключом «на 13).
  • Убрав шплинт, снимите пружину и крепления на цилиндре сцепления.
  • Отодвиньте стартер ближе к радиатору, предварительно ослабив его крепеж.
  • С трубы глушителя уберите болт, держащий хомут. Может придется для большего удобства снимать и кронштейн глушителя (тем же ключом «на 13»).
  • Ослабьте болты на картере коробки (ключом «на 10») и гайки на траверсах.
  • К двигателю коробка крепится болтами «на 19». Нижний болт слева снимать полностью пока не надо, его достаточно ослабить. Остальные придется снимать с помощью удлинителя. Теперь убирайте все болты.
  • Аккуратно выведите коробку и отсоедините от мотора. Уже держа в руках, подвиньте ее назад, вплоть до упора кулисы. Коробка не должна оставаться в висячем на валу положении.

Монтаж производится в обратной последовательности.

В каком случае выполняется замена?

Коробка передач проще двигателя, но и ей иногда требуется замена. Нередко износ и повреждения вынуждают автовладельца покупать дорогостоящие запчасти. В конечном итоге, складывается сумма, равноценная б/у коробке в хорошем состоянии. В этом случае лучше менять. Таким образом, б/у коробка будет лучшим вариантом.

Кроме того, замена может потребоваться после сильных ударов и разрушений, как корпуса КПП, так и внутренних механизмов, которые «утащили» за собой детали креплений к корпусу. Цена новой коробки Нивы не большая. Таким образом, ремонт обойдется автовладельцу дешевле, чем у многих аналогов.

Нива шевроле регулировка кулисы

В любом транспортном средстве коробка передач является одним из главных агрегатов, определяющих качество езды на авто. Соответственно, и появление поломок в работе силовых агрегатов, так или иначе, отразится на вождении машины, особенно если речь идет о кулисе рычага управления КПП. Сегодня вы узнаете, как меняется и регулируется кулиса Нива Шевроле и как выбрать новый компонент для своего авто.

Ремонт кулисы

Кулиса коробки переключения скоростей является элементом многорычажного узла, который предназначен для связывания рычага КПП и штока, который подходит к силовому агрегату. В автомобилях Нива Шевроле кулиса расположена под днищем транспортного средства, рядом с карданом. Этот компонент подвержен загрязнению и образованию на нем влажности, что со временем может ухудшить качество смазки трущихся деталей. В результате этого детали начинают изнашиваться, что впоследствии может привести к различным проблемам.

Автомобиль Нива Шевроле & модель 2013 года

Как сказано выше, кулиса является неотъемлемой частью трансмиссионной системы в автомобилях Нива Шевроле. По сравнению с другими компонентами трансмиссионной системы кулиса, которую также принято называть тягой привода управления КПП, является относительно несложным механизмом по своей структуре

Тем не менее для корректной работы состоянию кулисы следует также уделять отдельное внимание

В частности, речь идет о своевременном ремонте и регулировке тяги привода. Если вы хотите, чтобы во время движения у вас не случилось непредвиденных неприятных сюрпризов, то состояние кулисы должно быть на соответствующем уровне.

На большинстве автомобилей этот элемент представляет собой достаточной надежный механизм, который вполне может отработать срок эксплуатации до 100 тыс. км пробега без замены. Но и от поломки этого узла никто не застрахован. Как же определить необходимость ремонта кулисы? Это можно сделать по нескольким факторам:

  • люфт рычага переключения скоростей в вашей Ниве значительно увеличился;
  • появились сложности с переключением рычага КПП ;
  • не включается задняя передача;
  • регулировка компонента стала невозможной.

Старый элемент трансмиссионной системы, отработавший свой ресурс эксплуатации

В том случае, если скорости стали включаться очень туго или включается не та скорость, которая должна включиться, то можно попробовать произвести регулировку механизма. Разумеется, это актуально только в том случае, если визуально состояние привода можно оценить как рабочее. Если элементы соединения шарниров механизма функционируют с большим люфтом, то целесообразней будет произвести замену компонента.

Как выбрать новую кулису?

Какую кулису поставить на Нива Шевроле? Этот вопрос приходил в голову каждому автовладельцу Нивы, которому пришлось столкнуться с неисправностью данного элемента. На самом деле, в выборе компонента нет ничего сложного.

Стоимость

Наконец-то мы подошли к самому животрепещущему вопросу – стоимости и стоимости обслуживания. И если ВАЗ 2131 и ВАЗ 2121 находятся примерно в одной ценовой категории, то «Шеви» обойдется покупателю в 1,5 раза дороже. Не все так просто и с обслуживанием.

ПОДРОБНОСТИ: Блок предохранителей Нива Шевроле с описанием

В итоге получаются автомобили с одинаковыми техническими узлами, но с некоторыми особенностями их установки или настройки. К сожалению, за эти особенности приходится платить. Так, техническое обслуживание Шевроле Нива, в пересчете на определенный километраж пробега, тоже обойдется дороже. Традиционно считается, что доступность запчастей на «Шевик» ниже, однако в настоящее время эта информация уже не актуальна. В качестве итога можно отметить, что среди всех моделей Нивы нет ярко выраженного флагмана, и каждая модель находит своего покупателя.

Проходимость — не повышенная, а высокая

Проходимость постоянного симметричного полного привода с понижающей передачей и блокировкой в раздатке Нивы невозможно переоценить. Она побывала на обоих полюсах планеты, забиралась на Эверест (и добралась до отметки 5500 м). Но это — парадные рекорды, а тысячи скромных тружениц обеспечивают перевозку людей и небольших грузов в условиях нашего бездорожья. А еще о проходимости машины говорит то, что в любом грязевом трофи и поныне, спустя сорок лет после рождения, наряду с «дефами», «уазиками» и «геликами», в болоте обязательно тонет и тут же выплывает — благодаря меньшей массе — наша родная Нива.

Регулировка кулисы на ниву шевроле, видео уроки

ШЕВРОЛЕ НИВА. ПРОБЛЕМА ВКЛЮЧЕНИЯ ПЕРЕДАЧ НА ГОРЯЧУЮ. РЕШЕНИЕ ЗА 30 МИНУТ!

Может за контрить, так там контр-шайба стоит

В первую очередь, под капотом Шевроле Нивы ослабляется гайка винта крепления наконечника рычага коробки передач с тягой переключения скоростей.

После этого следует повторно спуститься в яму, но уже затянуть ослабленный болт хомута.

Как выбрать новую кулису? Какую кулису поставить на Нива Шевроле?

Этот вопрос приходил в голову каждому автовладельцу Нивы, которому пришлось столкнуться с неисправностью данного элемента. Перед установкой уплотнителей потребуется их смазывание Литолом На этом ремонт изделия заканчивается, остается собрать все детали в последовательности обратной снятию. По окончании сборки не забудьте о новом хомуте, который пришлось разрезать при снятии чехла.

Видео инструкция: регулировка кулисы на ниву шевроле

И несколько слов о кулисе раздаточной коробки Кулиса раздатки выполняет аналогичные функции с коробочным изделием, только эксплуатируется рычаг переключения режимов скоростей не так часто, как трансмиссия. Из этого исходит, что тяга раздатки имеет гораздо больший ресурс работы.

Если же замечаются аналогичные проблемы как и в КПП, то стоит произвести замену кулисы раздатки, так как ее механизм не позволяет проводить ремонт или замену. Исходя из всего сказанного, кулиса КПП и раздатки являются немаловажными элементами Нивы Шевроле, без которых невозможно включать передачи.

Люфт рычага КПП Шевроле Нива

https://youtube.com/watch?v=_81NpHFPdSo

Получилось с первого раза Проходит месяц, два, уже апрель. Заднюю не включить Да ну на Глушу с криками «не русских слов» , цепи на все колеса одеваю.

Какую-то передачу удалось включить, ну и соответственно пожиженная.

Фиксатор переводим в крайнее положение справа. Потом с ямы затянуть ослабленные боты крепления кулисы.

После таких действий работу по регулировке кулисы можно считать завершённой. Протолкните отверткой внутрь корпуса рычага резинопластмассовую направляющую втулку и продвиньте ее вдоль по валу.

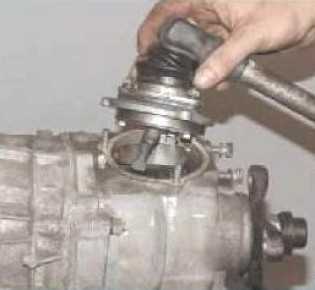

Выверните четыре болта крепления корпуса рычага к основанию кузова. Снимите корпус и извлеките из него вал. С помощью гаечного ключа откручивается несколько винтов, держащих корпус рычага переключения скоростей на кузове автомобиля.

Ремонт и замена кулисы на автомобиле Chevrolet NIVA

После демонтажа корпуса, из него извлекается вал КПП. Далее демонтируется направляющий шток с вала. Если в шарнирах обнаруженной кулисы наблюдается большой люфт, который невозможно отрегулировать или отверстие под ось слишком изношено, то механизм снимается и заменяется на новый.

Чтобы ее включить, можно завести мотор и перевести рычаг коробки, пока машина не поедет. После глушится мотор, первая скорость остается включенной, а под колеса подкладываются башмаки.

Не забудьте о ручном тормозе. Опуститься в эстакаду, и ослабить болт хомута кулисы. В салоне автомобиля находим пластиковый фиксатор тяги и переводим его в крайнее левое положение до упора.

После этого следует повторно спуститься в яму, но уже затянуть ослабленный болт хомута. На этом регулировка тяги КПП окончена, и можно проверить его работоспособность.

Назначение и конструкция кулисы КПП

Кулиса техническим языком называется как тяга привода коробки и является всеохватывающим механизмом, созданная для способности соединения рычага переключения коробки со штоком коробки.

На джипах Chevrolet Нива кулиса размещается в салоне около самого рычага, как и в почти всех моделях русских автомобилей. Отыскать ее нетрудно, если знать что такое коробка. Находится кулиса около рычага переключения коробки и имеет вид, представленный на фото ниже.

Фото кулисы, размещающаяся в салоне тс

На старенькых моделях тс русского автопрома размещение кулисы находилось под днищем автомобиля, но это снижало, сначала, срок службы изделия, что оказывало влияние на эффективность.

Регулировка кулисы

Кулиса на джипах Chevrolet Нива имеет большой ресурс работы, равняемый выше 100 тыс. км пробега. Но этот ресурс зависит, сначала от порядочности управления автомобилем, потому время от времени водители могут замечать сбои в работе КПП, такие как:

  • При попытке включения первой передачи происходит переключение на заднюю;
  • Теряется 5-ая скорость при ее включении;
  • Врубается задняя скорость при выборе фронтальных 5 передач.

Это гласит о неисправности тяги привода, но не стоит торопиться снимать КПП и создавать ее ремонт, потому что можно испытать отрегулировать изделие. Хоть регулировка достаточно сложное занятие, но это проще и дешевле, ежели поменять коробку либо кулису.

Размещение болта хомута кулисы

Регулировка кулисы содержит в себе выполнение последующих действий:

  • На КПП врубается 1-ая передача. Чтоб ее включить, можно завести мотор и перевести рычаг коробки, пока машина не поедет. После глушится мотор, 1-ая скорость остается включенной, а под колеса подкладываются ботинки. Не забудьте о ручном тормозе.
  • Опуститься в эстакаду, и ослабить болт хомута кулисы.
  • В салоне автомобиля находим пластмассовый фиксатор тяги и переводим его в последнее левое положение до упора.
  • После чего следует повторно спуститься в яму, но уже затянуть ослабленный болт хомута.

Во время покатушек по лесу у нас выскочил шарнир из кулисы

, пришлось до дома ехать на одной 3ей передаче….

Снятие коробки передач с Шевроле Нива

Снятие и установка коробки и маленький ремонт.

На этом регулировка тяги КПП окончена, и можно проверить его работоспособность. Если же регулировка не посодействовала, то будет нужно выполнить снятие и ремонт изделия.

Неисправности механизма

Если же после процедуры регулирования тяги КПП автомобиля Нива Chevrolet выявляются последующие неисправности, которые появляются в виде:

  1. возрастает свободный ход рычага коробки;
  2. трудности с переключениями скоростей;
  3. скорости врубаются туго;
  4. включение не той передачи либо невозможность включения скоростей.

Снятие коробок передач на Нива Шевроле

Какие неисправности являются основными, когда необходимо произвести снятие коробки передач:

Выпускной наконечник Убедитесь, что он присутствует и не имеет признаков видимой коррозии: есть случаи, когда он падает, и вызывает концентрацию горячих газов в полу ствола, что усугубляется отсутствием теплоизоляции на месте. В крайних случаях он может даже расплавить внутренний вкладыш.

Зажигание Симптомы неисправности в системе — это индикатор неисправности мигающей панели и незначительный сбой двигателя. Сканер почти всегда указывает на дефект в катушке, который стоит около 500 реалов в авторизованном. И пространство отлично подходит даже для высоких людей. Мне не нравится финиш: он очень пластичный и шумный, особенно в крышке багажника и перчаточного ящика, который не закрывается должным образом. Потребление может быть лучше.

  • Трудно происходит переключение передач
  • Появляются различные шумы
  • Сами включаются передачи или наоборот выключение происходит затруднительно
  • Утекает масло

Так же ее снятие требуется, когда происходит замена сцепления

Чтобы снять КПП следует:

  1. Установить автомобиль на яму или специальный подъёмник
  2. Отсоединяем клеммы от аккумулятора, снимается защита
  3. Сливаем масло с коробки
  4. Следует снять карданный вал передний, и промежуточный вал
  5. Провода от фонарей заднего хода отключаем
  6. Снимаем чехол ручки которой переключаем передачи
  7. Отворачиваем рукоятку и снимаем ее с чехлом вместе
  8. Откручиваем гайку, которая крепит опорную пластину механизма ПП, и производим снятие заднего силового опорного агрегата
  9. Отворачиваем гайку, и хомут, который стягивает механизмы, которыми переключают передачи
  10. Снимаем привод МПП выкрутив три болта
  11. Болты, которые крепят щиток картера сцепления выкручиваем
  12. Снимаем не от соединяя от шланга открутив два болта цилиндр сцепления
  13. Снимаем поперечной устойчивости стабилизатор
  14. Снимаем весь механизм в сборе, а именно картер сцепления и КПП

Таким образом проделав все пункты можно самому поменять масло или всю КПП на Ниве Шевроле, процесс не совсем автоматический, поэтому придется попотеть.

Специалисты отмечают, что во время эксплуатации Нива Шевроле происходит такое, что у неё перестаёт включаться задняя передача. Это происходит по причине того, что у авто изношена кулиса, которая играет важную роль при переключении скоростей.

Следует отметить, что в Нива Шевроле таких кулисы две: одна — для переключения скоростей, а вторая – для переключения раздатки.

Регулировка узла включения передач своими руками

Для правильной регулировки механизма выбора передач Вам понадобится ключ «на 13»

Последовательность действий:

  1. Заводим двигатель, включаем 1-ую передачу. Как только машина начала трогаться производим остановку, глушим мотор. При этом первую скорость КПП оставляем в положение ВКЛ. Ставим авто на ручник и противооткаты.
  2. Ослабляем под кузовом стяжной болт хомута крепления соединяющей тяги КПП. Для удобства работы можно использовать подъемник, эстакада, яма или домкраты.
  3. Расположенный в салоне пластиковый фиксатор тяги перемещаем до упора в крайнее левое положение.
  4. Затем обратно фиксируем ослабленный болт крепежного хомута.

Также можно попробовать еще один из способов для устранения дребезжания и люфта в рукоятке КПП: с использованием ключа на “13” необходимо затянуть крепежную гайку  рычага до устранения осевого люфта.

Важно! Допустимые зазоры приводного узла должны соответствовать следующим значениям в миллиметрах:Д = 1,5±0,5;Е = 1±0,5. Гайку рычага необходимо затягивать с моментом 24,5 Н·м (2,5 кгс·м)

Гайку рычага необходимо затягивать с моментом 24,5 Н·м (2,5 кгс·м).

Если после выполненной регулировки остались всё те же сложности с включением передач и вибрацией, это означает, что данный узел изношен сверх допустимой нормы и требуется его замена.

Ремонт неисправностей и регулировка рулевого редуктора ВАЗ-2123

Прокачка и регулировка сцепления Шевроле Нива: пошаговая инструкция

Как отремонтировать раздаточную коробку Шевроле Нива своими руками: подробная инструкция по разборке

Тяга КПП: снятие

Извлекается кулиса на внедорожнике Нива Шевроле в следующей очередности:

  1. Открыть капот автомобиля и отыскать сцепление наконечника рычага, а также тяги КПП. Тяга имеет стяжную муфту с защитным чехлом, которые понадобится извлечь.
  2. В салоне Шнивы снять облицовку рычага коробки с помощью отвертки. Стоит быть аккуратным, дабы не испортить фиксаторы.
  3. Вывернуть чехол в другую сторону, а затем крепежный хомут разрезать. Далее нужно снять с рычага чехол.
  4. Извлечь передок обшивки тоннеля пола.
  5. Отстегнуть крепеж от рычага и снять ось.
  6. Снять рычаг переключения посредством переведения его вверх, а оставшийся манжет из резины нужно вернуть внутрь снятого рычага.
  7. Извлечь болты фиксации корпуса рычага и достать кулису.
  8. Снять шток (втулку из резины) с вала.
  9. Понаблюдать за тягой на наличие повреждений, дефектов. Так удастся определить, необходим ремонт или замена кулисы.

Замену стоит осуществлять при наличии зазора в шарнирах либо серьезного износа люфта под ось ручки переключения скорости. В том случае, если есть повреждения пыльника, придется заменить его на новый. Так, нужно обрезать износившийся пыльник и достать его, установив на его месте новый. Предварительно следует смазать Литолом внутренние детали.

В других случаях впору кулису отремонтировать. Понадобится заранее купить ремкомплект, в котором имеются пластиковые уплотнители. Перед монтажом уплотнителей нужно их смазать Литолом-24. После окончания ремонта останется все детали собрать в очередности, обратной извлечению. По завершении сборки стоит помнить о новом хомуте, разрезанном во время снятия чехла.

Источник

муфта Renault Duster


Редуктор заднего моста с электромагнитной муфтой Renault Duster. Аналогичный узел применен и на других автомобилях концерна Renault: Kaptur и Koleos. А разработана и применялась она изначально на Nissan X-Trail c самого первого поколения и Nissan Qashqai c момента появления этой модели. Редуктор заднего моста с электромагнитной муфтой Renault Duster. Аналогичный узел применен и на других автомобилях концерна Renault: Kaptur и Koleos. А разработана и применялась она изначально на Nissan X-Trail c самого первого поколения и Nissan Qashqai c момента появления этой модели.

Для управления силой сжатия дисков муфты применен кулачковый механизм, изменяющий прижимное усилие. Подаваемое на соленоид муфты напряжение вызывает смыкание дисков муфты и подключение задней оси. Величина передаваемого крутящего момента регулируется силой сцепления фрикционных дисков в муфте. Так, если напряжение, подаваемое на электромагнит, снизить, муфта обеспечит неполное замыкание и будет способна проворачиваться при небольшом моменте. Впрочем, даже при полной подаче напряжения замкнутая муфта может передавать момент, ограниченный силами трения в муфте.

Замена и ремонт коробки передач Нива Шевроле

Замена и ремонт — это одно и то же мероприятие. В обоих случаях происходит снятие коробки передач. Только в одном — разборка и дефектовка, в другом — процесс обратный снятию — установка новой КПП. Снятие КПП выполняется в следующей последовательности:

  • Со стороны салона снимается рукоятка КПП. Для этого нужно отжать фиксатор отверткой. Впрочем, можно не снимать ее под корень, а просто открутить ручку.
  • Дабы облегчить вес коробки и предотвратить вытекание масла, его нужно слить. Сложного ничего нет, процесс аналогичный сливу масла из двигателя.
  • После этого, снимают карданный вал, уходящий на раздатку. Перед снятием пометка обязательна.
  • Снять промвал и механизм, отвечающий за выбор нужной скорости.
  • При снятии коробки будет мешать приемная труба. По-другому ее называют «штаны».
  • После этого с КПП снимается все навесное — датчик скорости и цилиндр сцепления. Таким образом, необходимо освободить все то, что крепится к коробке и двигателю одновременно. Остается выкрутить крепежки и с напарником вытащить КПП. Впрочем, это можно сделать одному — при помощи специальной стойки.

В ремонте тоже нет ничего сложного. Коробка полностью разбирается и дефектуется. Необходимо осматривать шестерни на предмет износа. Чтобы ремонт был качественным, нужно менять изношенные компоненты. Обязательно нужно заменить все сальники и уплотнения. Не лишним будет сразу поменять сцепление. Рекомендуется в обязательном порядке заменить подшипники.

Стоит отметить, что слабое место — 5-ая передача. Она стоит выше остальных и получает меньше смазки. Определите состояние фиксатора. Если он изношен, 5-ая будет вылетать на скорости, что не очень приятно и комфортно. Кроме того, вылетать он может из-за износа зубьев шестерни. Открученная гайка хвостовика тоже вносит свою лепту. Не стоит забывать про люфты в механизмах — они недопустимы, иначе они проявляться в стуках при трогании.

Установка КПП производится в порядке обратном снятию.

Броские различия

Сравнив эти продукты автомобильной промышленности более детально, можно понять в чем их отличия:

  1. Ниву 2131 Волжский автомобильный завод выпускает самостоятельно. Шевроле Нива производится на совместном с GM предприятии.
  2. Мощность двигателей не одинакова. Удлиненная версия Нивы 2121 обладает более производительным мотором. 83 лошадиных силы против 80.
  3. Максимальный крутящий момент у Шевроле ниже, чем у 2131.
  4. Вместимость топливного бака 2131 отличается более чем на 10 процентов в большую сторону и составляет 65 литров.
  5. 420 литров полезного пространства в багажнике у Нивы 2131. Багажник Шевроле обладает объемом 320 литров.
  6. Время разгона до скорости 100 километров в час тоже различно. Шевроле делает это за 19 секунд, что 1 секунду быстрее, чем коллега.
  7. Меньшей массой обладает 2131 и составляет 1350 килограммов. Конкурент весит на 60 килограммов больше.
  8. Клиренс у Шевроле – 200 миллиметров. У одноклассника на 20 процентов больше – 240 миллиметров.
  9. Средний расход топлива Шевроле на 100 километров составляет 10,2 литра. Расход 2131 – 13,8 литров.
  10. Размер шин также отличается. На автомобильный продукт совместного производства ставят покрышки с индексом 205, а на чистокровное детище отечественного производителя с артикулом 235.
  11. Совместное производство начато в сентябре 2002 г. Нива 2131 выпускается с марта 1993 г., что на 9 лет дольше.
  12. Машину совместного производства отличает более богатое техническое оснащение. Уже базовая версия предусматривает наличие подушки безопасности водителя, центрального замка и разъемов для современных электронных устройств.
  13. Более 700 000 проданных машин Шевроле. У коллег показатель в несколько раз меньше. И это при том, что 2131 начала выпускаться на 9 лет раньше.
  14. Средняя стоимость транспортного средства Шевроле – 750 000 руб. Средняя цена на доморощенную 2131 составляет 590 000 рублей.

Геометрические параметры кузова автомобилей различны:

Марка машины Длина кузова (мм) Высота кузова (мм) Колесная база (мм)
Нива 2131 4240 1665 2700
Шевроле Нива 4056 1652 2450

Как выбрать новую кулису?

Какую кулису поставить на Нива Шевроле? Этот вопрос приходил в голову каждому автовладельцу Нивы, которому пришлось столкнуться с неисправностью данного элемента. На самом деле, в выборе компонента нет ничего сложного.

На практике многие автовладельцы вышеуказанных моделей авто ставят на свои транспортные средства механизмы от машин Fiat классических моделей. Согласно отзывам в интернете, по своему устройству эти устройства полностью подходят для установки в Нива Шевроле. Однако, есть и негативная сторона. На практике автомобили Нива, оснащенные механизмом от машин Fiat, требуют более тщательной регулировки элемента. Кроме того, несмотря на итальянское качество, эти компоненты трансмиссионной системы более подвержены износу и поломкам.

Поэтому при выборе механизма не стоит «вестись» на рассказы кустарных «гаражных» мастеров и придумать себе новую головную боль. Для установки в Нивы Шевроле лучше приобрести стандартную кулису, которой оснащаются базовые модели автомобилей Нива.


Новая кулиса для Нивы Шевроле

Замена элемента

Как правило, необходимость ремонта данного компонента возникает после установки или ремонта привода переключения скоростей. Если вы произвели замену привода, но при движении чувствуете, как сохранилась вибрация рычага КПП, то, по всей видимости, в механизме шарниров рычага остался повышенный люфт. А значит, шарниры следует отремонтировать, а соответственно, может возникнуть необходимость замены кулисы.

Если вы решили произвести замену компонента в домашних условиях собственноручно, то заранее приготовьте все, что вам может потребоваться в процессе выполнения работ. В частности, речь идет о:

  • гаечных ключах на «12»;
  • гаечный ключ на «14»;
  • торцевом гаечном ключе на «10»;
  • хомуте крепления чехла рычага КПП;
  • канцелярском нож;
  • крестообразной отвертке.

Читать также: Накладки на бампер опель вектра

Разумеется, вам потребуется и новый механизм, если вы решили его заменить.

В первую очередь, откройте капот вашей Нивы Шевроле и найдите соединение наконечника рычага КПП и тяги переключения скоростей. Увидев данное соединение, возьмите соответствующий гаечный ключ и ослабьте гайку винта крепления.
После этого демонтируйте стяжную муфту и ее защитный чехол.
Теперь залезьте в салон авто и снимите переднюю часть облицовки пола. Далее, извлеките рамку чехла рычага КПП

Будьте осторожны, вам потребуется осторожно снять ее, чтобы не повредить фиксаторы.
Затем вам нужно будет вывернуть чехол рычага переключения скоростей наизнанку. Сделав это, вы увидите хомут крепления чехла

Возьмите плоскогубцы или обычный канцелярский нож и перекусите данный хомут. После этого чехол с рычага можно будет снять
Обратите внимание: хомут крепления рычага КПП является одноразовым. То есть, перекусив его плоскогубцами или разрезав ножом, заново установить на прежнее место деталь не получится
Поэтому при сборке деталей вам нужно будет установить новый хомут.
Далее, вам нужно будет снять переднюю часть облицовки тоннеля пола. В зависимости от года выпуска вашей Нивы Шевроле инструкция по демонтажу облицовки тоннеля пола может отличаться. Поэтому рекомендуем вам воспользоваться мануалом по эксплуатации конкретно к вашему авто.
Теперь посмотрите на рычаг КПП. Вы увидите, что к нему крепится фиксатор оси: этот элемент нужно отсоединить от рычага. Сделав это, ось рычага можно демонтировать, параллельно извлекая данную ось из отверстий рычага переключения скоростей и кулисы.
Когда ось демонтирована, нужно снять рычаг КПП. Для этого сам рычаг вам нужно будет потянуть вверх. Затем возьмите отвертку и протолкните внутрь корпуса рычага коробки передач пластиковую втулку. Этот элемент вам нужно продвинуть вдоль по валу.
Теперь при помощи гаечного ключа вам нужно открутить несколько винтов крепления корпуса рычага переключения скоростей к кузову автомобиля. Открутив и демонтировав болты, можно снять корпус и извлечь из него вал КПП.
Далее, демонтируйте с вала направляющий шток.
Теперь вы увидите свою кулису. Если в шарнирах элемента вы видите большой люфт, который нельзя будет отрегулировать либо отверстие под ось рычага чересчур изношено, то нужно снять механизм и заменить его на новый. Поскольку процесс замены этого элемента не является таким уж легким, рекомендуем вам визуально осмотреть все демонтированные детали. Если у вас есть сомнения по поводу их работоспособности или надежности, то лучше замените их сразу.
Произведя замену кулисы, все детали нужно собрать в обратном порядке. Не забудьте установить новый хомут крепления рычага переключения скоростей.

Читать также: Смешные слова по украинскому

После установки кулисы нужно будет произвести регулировку привода переключения КПП.

7*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
