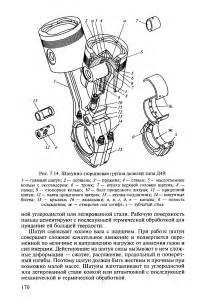

Шатунно-поршневая группа

Упорные полукольца

Также, как и на вкладышах, на полукольцах нельзя производить никаких подгоночных операций. При задирах, рисках или отслоениях заменяйте полукольца новыми.

Полукольца заменяются также если осевой зазор коленчатого вала превышает максимально допустимый — 0,35 мм. Новые полукольца подбирайте номинальной толщины или увеличенной на 0,127 мм, чтобы получить осевой зазор в пределах 0,06-0,26 мм.

Осевой зазор коленчатого вала проверяется с помощью индикатора, как описано в главе «Сборка двигателя» (рис. 2-14).

Осевой зазор коленчатого вала можно проверять также на двигателе, установленном на автомобиле. При этом осевое перемещение коленчатого вала создается нажатием и отпусканием педали сцепления, а величина зазора определяется по перемещению переднего конца коленчатого вала.

Блок двигателя

Основная корпусная деталь двигателя не претерпела значительных изменений и изготавливалась методом литья из чугуна. Такой материал позволял получить значительную жесткость и долговечность конструкции при приемлемых значениях веса. Масса полностью укомплектованного двигателя ВАЗ-21213 «Нива» не превышает 117 кг.

В блоке имеются четыре отверстия цилиндров с диаметром 82 мм, который является предельно допустимым для конструкции. Попытки дальнейшей расточки блоков, с целью дополнительного увеличения объема, успехов не принесли. Между цилиндрами имеются пролитые в теле блока каналы для охлаждающей жидкости, подающейся под давлением от помпы. Сама помпа размещена на специальном месте — на лобовой части двигателя — и имеет ременной привод через систему шкивов. Схему каналов системы охлаждения несколько изменили из-за увеличения диаметра цилиндров.

В нижней части блока выполнены пять выемок под сменные вкладыши опор коленчатого вала двигателя. Три опоры, размещенные в центральной части, имеют дополнительные приливы и служат ребрами жёсткости блока. Для предотвращения течи масла вал уплотнен с торцов сменными резиновыми сальниками. Нижняя часть мотора закрыта поддоном, в котором находится запас масла для системы смазки. В конструкции поддона имеется специальная выемка, в которой размещаются элементы привода колес передней оси.

Замена поршневых колец нива шевроле не снимая двигателя видео

Поршень и шатун помещаем в цилиндр, рукояткой ранее используемого молотка проталкиваем их до конца. 3

Обратить внимание нужно на то, чтобы совпадали номер шатуна и крышки. Проводим вставку болтов, вкладышей, совмещаем установочные усики со специальной выемкой.4

Затягивание гаек проводится до определенного момента.

Для измерения усилия нужно использовать специальный ключ, определяющий момент. Показатель измерительного прибора должен находиться в районе 50,51 Нм. Перед установкой деталей их смазывают со всех сторон используемым моторным маслом. Если этого не сделать элементы, находящиеся в непосредственно контакте, начнут быстрее изнашиваться.

Дальнейшие монтажные работы выполняются в обратном порядке.

403 — доступ запрещён

Важно Изогнув руку можно открутить насос, и тогда насос вместе с поддоном можно убрать нафиг. 3) шатунные болты доступны снизу воротком на коротком удлинителе

Кстати динамометром тоже абсолютно везде можно подлезть.

4) ну и собсно откручиваешь крышку шатуна, и достаешь поршень вверх. 100% проверено, снимается. Сам так делал.

Немного неудобно собирать вкладыши шатунные Но на самом деле тоже весьма трудоемко, я подзапарился всё это водиночку делать — очень много крутить и всё неудобно (правда еще цепь заменил заодно) ШН 1.6 16VI hate windows 8 i_peterУчастник Популярность:Возраст: 33Зарегистрирован: 20.12.

Замена поршневых колец своими силами

Внимание Задача компрессионных колец – не допустить прорыва раскаленных газов вдоль поршня в картер двигателя. Маслосъемное – снимает лишнее масло с зеркала цилиндра, не давая ему попасть в камеру сгорания

Это указывает на то, что излишки масла попали в камеру сгорания мимо маслосъемного кольца и сгорели там вместе с топливом. Черный дым, выходящий из трубки вентиляции картера, говорит о том, что компрессионные кольца из-за износа допускают прорыв газов из камеры сгорания в его полость.

Критический износ сопровождается снижением компрессии (способность удерживать давление) в цилиндрах двигателя.

Ремонт поршней. замена поршневых колец нива шевроле

ЭСУД)Система смазкиСистема охлажденияСистема выпуска отработавших газовСистема питания Устройство и эксплуатация: Трансмиссия СцеплениеКоробка передачРаздаточная коробкаКарданная передачаМост передний, задний, Приводы Устройство и эксплуатация: Ходовая часть Передняя подвескаЗадняя подвескаАмортизаторы и пружиныХодовая и подвеска Устройство и эксплуатация: Рулевое управление Рулевое управление Устройство и эксплуатация: Тормозная система Тормозная система Устройство и эксплуатация: Электрооборудование АккумуляторГенераторСтартерОсвещениеСтеклоочистителиВентиляторы радиатораЭлектростеклоподъемникиЦентральный замок.

Ремонт шатунно-поршневой группы на автомобиле ваз-21213, ваз-21214

Чтобы снять поддон надо открутить нижние гайки опор, домкратом поднять двигло чтобы под опоры (они с мотором поднимуца) положить колодочки деревянные сантиметров 7. После этого поддон скидывается на РПМ, а маслонасос откручивается рожковым или накидным ключом в образовавшуюся прорезь.

Далее насос падает в поддон и всё легко выводится на свет божий. Делал это сам для врезки в поддон слива с турбины, тоже репу чесал ШН 1.6 16VI hate windows 8 ХингНовенький Популярность:Возраст: 48Зарегистрирован: 19.10.2010Сообщения: 3Откуда: г.

Ремонт автомобиля “Шевроле-Нива”

Ремонт авто нива шевроле — тонкая процедура.

Вот некоторые причины и сопутствующие признаки неисправностей:

  1. Шум в КПП:
  • Шум производят подшипники. В данной ситуации поможет исключительно замена.
  • Изношенные шестеренки. Зубчики у шестеренок и синхронизатора нельзя восстановить. Нужно обновить.
  • Недостаточное количество масла. Доведите уровень жидкости до нужного и удостоверьтесь, что нет утечки.
  • Передвижение вала по оси. Необходима установка новых запчастей и подшипников.
  1. Опоздание в переключении передач:
  • Не происходит полного выключения сцепления. Тогда нужно заняться проблемами сцепления.
  • Происходит неправильное переключение передач. В этом случае проверяем детали и производим замену неисправных.
  • Произошла поломка пластиковых втулок. Нужно сделать замену всех пластиковых деталей, даже если не все были изношены.
  • Движение муфты на ступице происходит туго. Нужна чистка.
  • Вилка переключений передач поменяла форму. Можно вправить деталь, но лучше всего заменить.
  • Вышли из строя колечки синхронизатора. Необходима замена.
  1. Сами по себе выключаются передачи:
  • Изношенные штоки. Потребуются снятие и полная замена деталей.
  • Поломка пружины у синхронизатора. Только замена.
  • Износ муфты у синхронизатора. Необходима замена муфты целиком или шестеренки.
  • Деформация коротких зубчиков. Необходима замена детали.
  1. Утечка масла:
  • Износ сальников внутри коробки. Необходима замена сальников.
  • Повреждение или ослабление закрутки элементов крепления. Подтягиваем гайки или проводим полную замену уплотнителей/прокладок.
  • Ослаблено крепление у картера. Затягиваем элементы крепления.

Промывка и раскоксовка «Димексидом»

Указанный способ довольно прост и не очень дорог. Для выполнения процедуры выполняют следующие действия:

  • приобретают недорогое минеральное масло, например «Волга ОИЛ 15» (10 литров);
  • покупают промывочное средство типа «Лукойл» (4 л);
  • берут для замены оригинальный фильтрующий элемент;
  • четыре штуки масляных фильтров DODA (лучше качественные аналоги);
  • также потребуется фторопластовая трубка диаметром 8 миллиметров, длиной порядка 0,4 м;
  • шпилька М6;
  • термическая усадка.

Для раскоксовки «Димексидом» потребуется непосредственно сам раствор (порядка 2,5 литра), а также шприц, промышленный фен, дрель, перчатки и ветошь. Стоит отметить, что указанная процедура требует соблюдения определенных мер безопасности, связанных с использованием СИЗ. Рассматриваемый состав оставляет ожоги на коже, не говоря уже о слизистых оболочках. Кроме того, он негативно воздействует при попадании на большинство сортов пластика. В среднем при аккуратном и неторопливом самостоятельном подходе на всю операцию уйдет от 6 до 8 часов.

Слабые места силового агрегата ваз 21213

  • Водяной насос;
  • Сальники двигателя, МКПП и раздаточной коробки;
  • Генератор;
  • Стартер;
  • МКПП;
  • Прокладка крышки клапанов;
  • Соединения патрубков системы охлаждения;
  • Радиатор;
  • Термостат;
  • Расширительный бачок;
  • Вакуумный усилитель тормозов.

Водяной насос (помпа) отмечается частыми выходами из строя на новых автомобилях после 2 000 км.

Сальники в следствие низкого качества требуют более частой замены, чем это требуется согласно руководству по эксплуатации.

Генератор имеет высокую вероятность отказа. Как правило, он сгорает даже на новых авто не достигших пробега 4 000-10 000 км.

Стартер имеет низкий ресурс работы без ремонта.

На коробке передач, одним из частых дефектов является вылет пятой передачи. Кроме того, появляется не полное включение передач.

Прокладка клапанной крышки со временем теряет свойства, и пропускает масло наружу.

Соединения патрубков системы охлаждения в местах установки хомутов не надежные и очень рано теряют герметичность, что чревато потерей тосола.

Термостат не обеспечивает тепловой режим охлаждающей жидкости системы охлаждения двигателя. Проявление данной проблемы не является исключением. Причина дефекта в отказе клапанного механизма внутри термостата. Для проверки исправной работы термостата достаточно после запуска мотора опустить ладонь на нижний (отводящий) шланг, по которому горячий тосол циркулирует в радиатор для охлаждения. При исправной работе термостата через некоторое время шланг должен стать горячим, если шланг остался холодным термостат подлежит замене.

А еще интересно: Как поменять масло в двигателе на Нива

Расширительный бачок трескается и вытекает тосол. Появление трещин происходит по причине отказа паровоздушного клапана в пробке бачка вследствие повышения давления.

Вакуумный усилитель тормозов (ВУТ). Проявляется тугостью педали тормоза. Возможно плавание оборотов при выжиме педали тормоза, а также шипение. Проблема решается заменой вышедших из строя резинотехнических изделий, заменой хомутов в соединениях.

Характеристики двигателя нивы

Годы выпуска – (1994 – наше время) Материал блока цилиндров – чугун Система питания – карбюратор (21213) /инжектор (21214) Тип – рядный Количество цилиндров – 4 Клапанов на цилиндр – 2 Ход поршня – 80мм Диаметр цилиндра – 82мм Степень сжатия – 9,4 Объем двигателя Нива 21213 – 1690 см. куб. Мощность двигателя Нива 21213 – 81 л.с. /5200 об.мин Крутящий момент – 125Нм/3000 об.минТопливо – АИ93 Расход топлива — город 11.5л. | трасса 8.3 л. | смешанн. 10.

5 л/100 км Расход масла — 700 гр на 1000 кмМасса двигателя Нива — 117 кгГабаритные размеры двигателя Нивы 21213 (ДхШхВ), мм — Масло в двигатель Нивы 21213: 5W-30 5W-40 10W-40 15W-40Сколько масла в двигателе нива 21213/21214: 3.75 л. При замене заливать около 3.5 л.

Ресурс двигателя Нива : 1. По данным завода – 80 тыс.км 2. На практике – до 150 тыс.км

ТЮНИНГ Потенциал – 200 л.с. Без потери ресурса – 90 л.с.

Двигатель устанавливался на: ВАЗ 21213 «Нива»ВАЗ 21214 «Нива»Chevrolet Niva

Валы двигателя

Основной вал мотора позаимствован от силового агрегата третьей модели (с объемом 1,5 литра). Он имеет кривошипы с радиусом вращения 40 мм, что обеспечивает 80 мм ход поршней мотора. Для уменьшения вибраций и обеспечения более равномерной работы на валу имеются дополнительные грузы-противовесы. Они размещены на всех щеках вала и выполнены одной деталью с валом. Одним из отличий вала двигателя ВАЗ-21213 стало небольшое увеличение диаметров всех шеек вала (всего на 0.02 мм). Такое решение продиктовано стремлением уменьшить масляный зазор при работе мотора. Снижение зазора снижает усилие, необходимое для вращения, и немного улучшает общие характеристики мотора.

Внутри вала имеется специальный канал, по которому осуществляется подача масла под давлением к нагруженным элементам конструкции. При вращении вала масло проходит в каналах дополнительную очистку от крупных примесей за счет центробежной силы. Грязь откладывается в специальных отверстиях, закрытых винтовыми пробками. Очистка этих отверстий производится в ходе ремонта мотора.

На носке вала установлена шестерня привода системы распределения и шкив, который служит для привода ремня помпы и генератора. Между шестернями основного и распределительного валов установлена цепь двойной конструкции, состоящая из 116 звеньев. Для натяжения цепи имеется специальное устройство с увеличенной длиной рабочего элемента (башмака), которое изгибает одну из боковых ветвей и выбирает излишек длины. От этой же цепи осуществляется привод насоса системы смазки двигателя. Вал распределения имеет кулачки с измененным профилем, который позволил увеличить время открытия клапанов впуска.

Что рекомендуется при ремонте моста

У Niva Chevrolet передний мост включает в себя главную передачу и дифференциал. Первым делом в починке мостов своими силами стоит поменять масло. В случае, если вы не знакомы с процессом, ознакомьтесь с инструкцией, которую дает производитель. Она сообщит вам, например, что масло нужно менять каждый раз, когда км пробега достигают 40 тысяч. Для того чтобы отсоединить все части крепления, берем ключ размером 17 и еще один размером 12. Пригодится шприц, чтобы восполнить смазку, и любая емкость, чтобы туда можно было сложить отработку. Убираем пробку слива, сливаем старую масляную жидкость, возвращаем пробку, откуда взяли. Дальше убираем пробку залива, восполняем количество масла и закрываем крышку.

Еще надо поменять сальник шестерни редуктора. Это необходимо при слишком быстром расходе масла. Переключаем коробку на нейтралку и глушим авто. Сливаем масло, снимаем передний карданный вал. Выводим переднюю часть шарнира, что внутри. Это нужно, для того чтобы ничего не цеплялось за шестеренку у редуктора. Необходимо уловить миг поворота фланцевой гайки у главной шестерни и поменять сальник. Не забываем закачать новое масло внутрь редуктора и затянуть все части крепления.

Основной этап

Дальнейшая починка мотора «Нивы Шевроле» (ВАЗ-2123) заключается также в нескольких шагах. Они приведены ниже:

  1. При помощи отвертки смещают звездочку коленвала с последующим снятием. Отгибают краешек шайбы-стопора, вывинчивают болт крепления, демонтируют зубчатый элемент.
  2. Снимают цепи привода вала распределительного.
  3. Демонтируют заглушку монтажного гнезда в отверстии цилиндрового блока.
  4. Удаляют крышку сапуна вентиляционного блока картера.
  5. Вывинчивают пару винтов, фиксирующих упорный фланец на приводе маслонасоса, после чего сдвигают валик и снимают его.
  6. Убирают две фиксирующие гайки фронтальной части картерного отсека.
  7. Откручивают шесть крепежных элементов держателя БЦ, демонтируют сальник, поддев его аккуратно отверткой.

Важно на этом этапе не потерять два болтика с квадратными головками, которые свободно ведут себя в гнездах крышки держателя, могут легко выпасть

Причины угара масла

Ну, в общем, это вопрос второй. Сначала надо узнать, а куда вообще уходит масло из двигателя, если снаружи утечки не видно? Споры о естественном угаре масла ведутся уже много лет. Вывод один – не хотите что бы двигатель «подъедал» масло, не наливайте его совсем! Суть такова. Ресурс двигателя обеспечивается хорошей смазкой, а смазкой поршневых колец и как следствие поверхности цилиндров в виде масляной пленки подавно. Вот вам и естественный угар.

Смазка ЦПГ

При конструировании современного двигателя изначально потери масла на угар составляют 0,1-0,3% от объема использованного топлива. К тому же при различной эксплуатации (на речном транспорте, автомобилях, генераторах) показания угара масла существенно различаются! Ну а так как на ваз 21213 двигатель откровенно «слабоват» и в силу специфики эксплуатации автомобиля работает с повышенными нагрузками, то паспортный параметр по угару масла держится не продолжительное время, после чего расход масла начинает существенно расти. Почему? Помимо упомянутого естественного выгорания существуют еще несколько причин:

  • Выпуск масла через систему вентиляции ДВС. Изношенность ЦПГ (цилиндропоршневой группы) напрямую зависит на давление картерных газов, чьи скорости возрастают, что способствует большей вытяжки масла в атмосферу (в современных автомобилях на «дожиг»);
  • Банальная течь в местах неплотного прилегания элеентов двигателя.

Ремонт центрально поршневой группы

Для замены поршневой ваз 21213 нам потребуется яма или эстакада и стандартный набор инструментов.

Демонтируем головку блока цилиндров

Итак:

  • Самым первым действие в начале каждого ремонта является обесточивание системы электропитания автомобиля – снимаем клемму аккумулятора;
  • Сливаем все жидкости с системы смазки и с системы охлаждения;
  • Снимаем все «навесное» оборудование с головки блока: карбюратор, распределитель зажигания с высоковольтными проводами, приемную трубу выхлопного коллектора, стартер;
  • Отсоедините провода от датчиков температуры масла и охлаждающей жидкости;
  • Демонтируем крышку головки блока;
  • Отворачиваем болт крепящий звездочку на распределительном валу и снимаем ее вместе с цепью;

Звездочка распредвала с цепью

Вынимаем вал вместе с толкателями клапанов и корпусом подшипников;


Снимаем распредвал

  • Снимаем все шланги, которые будут мешаться при демонтаже ГБЦ;
  • С помощью удлинителя и торцовой головки откручиваем головку блока и снимаем ее.

Демонтаж головки блока

Снятие поддона

Начинаем:

  • Снимаем брызговик двигателя и пластину защиты поддона;
  • На боковых опорах двигателя откручиваем гайки, крепящие их к кронштейнам поперечной балки;

Откручивание кронштейна редуктора

  • Разъединяем редуктор переднего моста и кронштейн двигателя для того что бы приподнять силовой агрегат;
  • Приподнимаем двигатель домкратом и вставляем между опорами и кронштейнами поперечной балки деревянные брусочки;
  • Убираем из под автомобиля домкрат;
  • С помощью головки на «десять» откручиваем двенадцать болтов крепящих поддон к картеру.
  • Снимаем фильтр-заборник масляного насоса.
  • Далее, открутив гайки нижних крышек шатунов, снимите их вместе с вкладышами.

Демонтаж шатуна

Маркировка

Проверка состояния поршней

Очищаем поршень от следов нагара и удаляем все отложения из каналов смазки шатуна и самого поршня

При осмотре обращаем внимание на характерные трещины как на поршне, его кольцах, пальце, шатунах и на крышках которые являются признаком максимального износа. Глубокие риски на рабочей поверхности вкладышей также свидетельствуют о том, что их следует заменить новыми

Подборка поршней к цилиндрам

Зазор, рассчитанный для данной пары, при условии, что они новые, составляет 0,025-0,045 мм. Определяется промериванием элементов поршневой группы (цилиндров и поршней) одинакового класса. При износе максимальным допуском является величина в 0,15 мм. При превышении зазоров необходимо подобрать новые поршни к цилиндрам для достижения оптимальных значений. На рынок автомобильных запчастей поставляются поршни различных классов (размеров) – А, С, Е которых вполне хватает для подбора поршней к любому размеру цилиндров, так как они, в свою очередь так же разбиты на классы имеющих запас по предельным значениям своей размерности. То есть к цилиндрам класса В или D вполне подойдет поршень с классом С.

Разборка

Итак:

  • Извлекаем из поршней кольца, стопорящие поршневой палец, вынимаем его и разъединяем шатун от поршня;
  • Снимаем поршневые кольца.

Что в итоге

Надо признать, что поддержание немолодой Шнивы в хорошей форме отнимает немало времени и денег. Даже несмотря на то, что многие ремонты я выполняю самостоятельно, один километр обходится более чем в пять с половиной рублей. Конечно, жизнь у нашей машины непростая, ведь ей часто приходится таскать нелегкий прицеп. Готов предположить, что при обычной более щадящей эксплуатации ее содержание обошлось бы на 10–15 процентов дешевле. То есть расходы на ремонт и запчасти составили бы 650–700 тысяч рублей. Все равно дороговато получается. Ведь сегодня даже за эти деньги можно купить новую машину.

Chevrolet Niva

  • Изготовитель — GM-АВТОВАЗ, Россия
  • Год выпуска — 2013
  • В эксплуатации «За рулем» — с мая 2013 года
  • Пробег на момент отчета — 145 000 км

Расходы на эксплуатацию и обслуживание (0 — 145 000 км)*

  • Расходы на содержание 0–127 000 км — 677 884 ₽
  • Из них на бензин (АИ-95, средний расход 10,5 л/100 км) — 516 144 ₽
  • Расходы на содержание 127 000–145 000 км — 138 485 ₽
  • Из них на бензин (АИ-95, средний расход 11 л/100 км) — 93 060 ₽
  • ТО-135 + замена масла в агрегатах трансмиссии — 10 288 ₽
  • Кулаки передних колес с необслуживаемыми подшипниками — 10 545 ₽
  • Регулировка сход-развала — 3 515 ₽
  • Электромотор отопителя и реостат — 1468 ₽
  • Барабаны и колодки задних тормозов — 3410 ₽
  • Комплект реактивных штанг задней подвески — 2909 ₽
  • Лобовое стекло с электрообогревом — 8000 ₽
  • Компоненты проводки электрообогреваемого стекла — 1840 ₽
  • Радиатор отопителя и моторчик взамен бракованного — 2050 ₽
  • Лампы противо­туманных фар — 1400 ₽
  • Общие расходы: 0 — 145 000 км — 816 369 ₽
  • Стоимость 1 км пробега — 5,63 ₽

*Без учета расходов на полисы ОСАГО и каско.

Вы можете по эксплуатации любого редакционного автомобиля в нашем разделе «Парк ЗР».

145 тыс. км с Chevrolet Niva: на ремонты ушло 200 тысяч!

Промывка: итоговый этап

Пока идет процесс разогрева обрабатывающего состава, можно одновременно шприцем дозировать состав в намеченные места. Это связано с тем, что эффективность «Димексида» быстро падает при остывании силового агрегата. Миксер с дрелью включают на мощность порядка 2500 оборотов в минуту, после чего обрабатывают каждый цилиндр в 2-3 захода. В итоге на каждый элемент уходит не менее пяти минут.

После этого шприцем модификации Жане выкачивают при помощи капельницы с трубкой весь залитый состав, разливают его обратно в емкости. Это позволит понять, сколько «Димексида» потратилось на обработку колец и масляной системы. Далее греют поочередно вторую и третью порцию состава, после чего повторяют процедуру аналогичным методом.
