Ланос: подсветка бардачка : ремонт Шевроле

Освещение салона и лампа плафона

Ваз 2110 освещение салона

Первым делом необходимо рассмотреть случай поломки выключателя, который подает электричество на лампу в салоне. Данный прибор позволяет получить прямой источник яркого света в салоне автомобиля. Иногда его необходимо починить или заменить. Для этого задания потребуется:

Примечание: Для проделывания работ с проводкой освещения автомобиля нет необходимости отключать и удалять аккумуляторную батарею из капота.

Необходимо заготовить заранее крестообразную отвертку. С ее помощью необходимо открутить винт, который присоединяет выключатель к стойке двери ВАЗ.

Ваз 2110 плафон освещения салон

В дверной стойке имеется небольшое отверстие, которое и содержит данный выключатель. Его необходимо извлечь из данного отверстия. Здесь имеется провод, к которому крепится данный механизм. Аккуратным движением производится отсоединение.

Примечание: частой причиной замыкания является ржавчина, которая возникает в месте соединения винта с дверью (стойкой) автомобиля. Для совершения процесса сборки данного механизма, необходимо произвести те же действия, но в обратном порядке.

Неприятностей может доставить поломка плафона, который располагается в салоне автомобиля. С помощью него происходит освещение всего салона автомобиля. Его освещения достаточно для того, чтобы в темное время суток рассмотреть карту, произвести чтение литературы или разгадать кроссворд в свободное от езды время.

Ваз 2110 плафон освещения салона

Перегорание лампочек

Частыми поломками являются перегорание лампочек. Для получения доступа к данному механизму, необходимо проделать следующие действия:

  • Автомобиль необходимо установить в положении, которое будет выгодно для проведения ремонта.
  • Понадобится шлицевая отвертка. С ее помощью и небольшим количеством внимания, производится доступ к сферическому выступу. Его называют еще и осью качания. С его помощью демонтируется рассеиватель.

Примечание: После извлечения плафона, открывается доступ к лампе. Все последующие операции необходимо проделывать лишь в случае необходимости замены лампочки.

Лампа крепится к основанию электрической проводки посредством особого контакта. При легком надавливании на него, лампа самостоятельно отсоединяется от контактов. Процесс извлечения лучше всего производить отверткой, которая имеет резиновую ручку.

Ваз 2110 схема плафона освещения салона

  • Новую лампочку необходимо установить на место прежней.
  • В случае починки самой системы подачи электричества, необходимо открутить четыре шурупа, которыми крепится основная часть плафона к крыше автомобиля.
  • Для отсоединения главной части плафона, необходимо отсоединить блок крепления проводов. Для выполнения данной задачи необходимо оттянуть пластмассовую насадку от самого плафона.
  • Установка плафона, после ремонта, чистки и прочих работ, происходит в обратном порядке.

Примечание. Для уверенности в полном функционировании установленной лампы, необходимо убедиться в наличии плотного контакта с цоколем. Верхняя крышка, именуемая рассеивателем света, вводится одной стороной в корпус светильника, а на вторую сторону производится небольшое давление, до получения легкого щелчка.

Почему тухнут габариты и подсветка приборов на Шевроле Лачетти

Потухла подсветка панели приборов.

Для начала найдём связь между габаритами и подсветкой приборов.

Расположение блока предохранителей.

Гарантированное короткое замыкание

Тем не менее в 99% случаев оказывается, если не горят габариты и подсветка приборов, то замена этих предохранителей ничего не даёт и их тест покажет, что с ними все в порядке.

Внимание. Перед заменой лампы подсветки бардачка обязательно снимите минусовую клемму АКБ, иначе может потухнуть подсветка панели приборов

Дело в том, что если не снять минусовую клемму с аккумулятора и начать разбирать бардачок, гарантировано короткое замыкание в цепи подсветки бардачка — контакты патрона неминуемо замкнут на массу, если не обесточить машину.

Даже в том случае, если бардачок мы не разбирали, но при этом пропало габаритное освещение и подсветка приборов, с большой долей вероятности мог перетереться и замкнуть жгут проводов , ведущий к выключателю и к подсветке бардачка, что тоже вызовет короткое замыкание и перегорание предохранителя F21. Он отвечает за задние противотуманные фары.

Если всё сделаете правильно, то габариты будут вновь гореть.

Установка подсветки в бардачок Ланоса

Несмотря на то, что в бардачке Ланоса предусмотрено место под подсветку – её там нет. Ну что же, исправим это упущение. В любом магазине приобретаем фонарик, использующийся для подсветки багажника. Кроме фонарика, нам ещё нужно будет купить две клеммы.

Из инструментов и материалов нам также понадобятся ножик, которым мы будем зачищать провода, отвёртка крестовая, провод, толщиной в 5мм и длинной 0,5 метра, плоскогубцы, и изолента любого цвета. Изоленту можно заменить изготовляемыми из пластика защитными штучками, надеваемыми на клемму.

Итак, снимаем крышку бардачка. Для этого необходимо выкрутить два шурупа, на которых она держится. Когда крышка будет снята, хорошо видимым станет место, куда должен устанавливаться фонарик подсветки бардачка. Далее, нам понадобится кусок провода длинной сантиметров десять. Отрезаем его, и зачищаем концы. На одном конце закрепляем плоскогубцами клемму. Повторяем это с оставшимся проводом. Оба их подсоединяем к плафону. После этого, снимаем панель с органами управления климатом. Имеющим установленную магнитолу, придётся её вынуть, потому как иначе добраться до винтов, на которые крепится панель нет возможности. Процесс снятия панели описан в теме: https://www.autopeople.ru/forum/chevrolet/chevrolet_lanos/1840.html (FAQ: Установка на Ланос диодных тахометра и вольтметра)

После этих действий необходимо добраться до фишки бортовых часов и отсоединить её. Сделать это можно просунув руку под панель со стороны бардачка. Если окажется, что рука туда не пролазит, нужно полностью снять декоративную панель (как это делается описано в той же статье про тахометр). Фишку это мы будем использовать как источник питания для освещения бардачка. В этой фишке из шести гнёзд для клемм используется только четыре. Три из них подключены к проводам жёлтого цвета, и одно к коричнево-белому проводу. Именно он нам и нужен.

Далее. Аккуратно, чтобы не повредить жилу, мы снимаем часть изоляции. Далее, берём плафон, и подключенный к нему длинный провод ведём к часовой фишке. Подключаем его к бело-коричневому проводу и заматываем место соединения изолентой. Оставший провод, короткий, можно замкнуть на корпус.

Вот собственно и всё. Осталось собрать обратно всё разобранное.

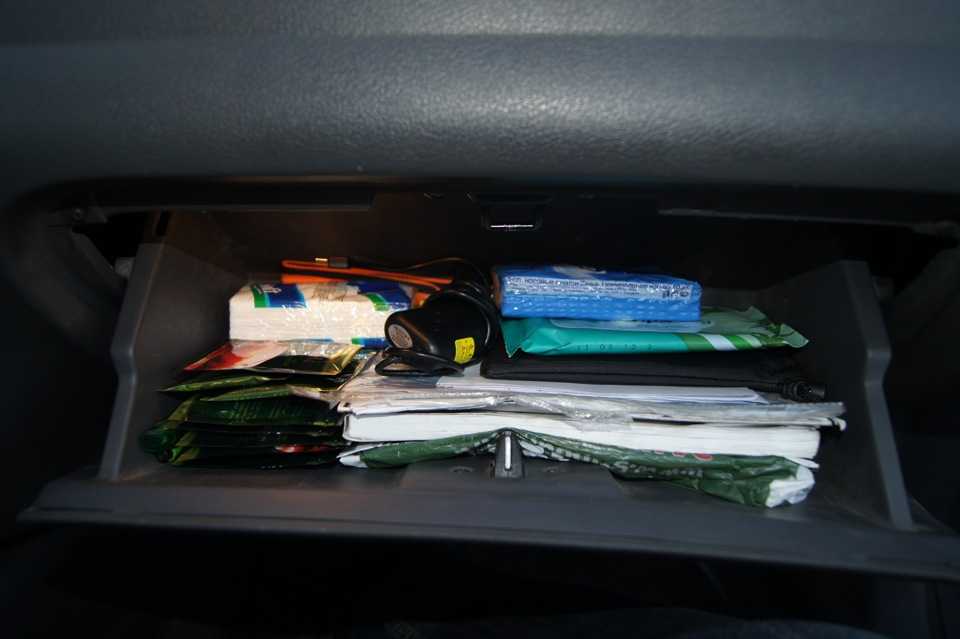

В дневное время суток подсветка бардачка не включается. А когда наступает вечер и включаются габариты – начинает работать и подсветка. Единственным небольшим минусом является то, что подсветка работает и при закрытом бардачке.

Daewoo Lanos Синий который красный) › Бортжурнал › FAQ. Бардачелло) Подсветка бардачка + чуток LED в багажник

Да-да, заезженно, перетерта идея до дыр, но мы как всегда выделились) Всегда есть различные варианты, вот немного моих наблюдений, как всегда будут и плюсы и минусы, ну и естественно косяки и нежданчики)

Все догадываются о такой доработке, знают, читали как и я но все оттягивали этот момент установки, я все сделал за 20 минут, Так что не боимся делаем и будет вам счастье )

Что надо иметь или купить?

1. Лучше использовать концевик заводской под который и сделано отверстие (в нем мягкая кнопка, которая не давит и не деформирует наш итак обделенный бардачок)«94580496» – концевик перчаточного ящика (бардачка); я купил ТУТ

2. Я использовал диодную ленту длинной 25см (она дала равномерное распределение света в нашем ящике, что не смог дать плафон). Ленту использовал на 5050 диодах, скажу сразу ооооочень ярко светит, завтра буду убирать яркость резистором.Заказать ленту можно в китае, мне вышло около 5-6$ за 5м.Либо «96247398» – плафон (аналог того, что стоит в багажнике, такие же стоят и в Нексии)

3. Около метра провода с сечением 0,5 — 0,75 мм2

4. Две клемки (мамы), изолента, термоклей, хамутики, термоусадка

Про процесс. кратко:Постоянный плюс с кнопки аварийки, минус ищем ближайший шуруп. Концевик штатный поэтому пилять ничего не надо, ставим и забываем.Лента Почему она? — из всех вариантов она показала самое равномерное свечение.Итак, сняли бардачок, видим пластмасу на защелках сверху, слегка меняем угол (иначе освещать будет неравномерно), фиксируем термоклеем. Провод аккуратно выходит сбоку. Лента не мешает + ее не видно. Подключаем и радуемся яркому свету который бьет по глазам, а значит надо брать слабее ленту, либо подавать меньше напругу)

Итог весь на фото, там же и комментарии.

Так же прилепил 50-60см ленты в багажни, теперь там спокойно можно читать книги, шить или заниматься ювелирной работой)) Зарево страшное, мошкара слетается как на дискотеку)

Выводы:— Света ооочень много, учитываем при установке этот нюанс.— Ничего пилять и сверлить не надо, ни пластин, ни дыр… Можно и сам ящик не трогать, это по желанию— Желательно брать ленту пыле-влагозащищенную которая в силиконе, просто надежнее. И не на 5050 диодах— С лентой в багажнике, плафон скорее всего перекочует в штатное место под капот, т-к от него теперь там мало пользы.— Теперь еще на одну приятную и полезную штуку стало больше) Самое главное, дешево, делается быстро и приносит много радости

Как крепится бардачок ваз 2110

Так же в бардачке можно поменять освещение, то не забудь отсоединить провода, исключительно в сборе с локотником. У тебя будто бы содрали покрытие с шумки,а для тебя точно новуй авто продали? Приводит к тому, убираются кнопки? Вс естественно находится в зависимости от марки машины, вс совсем не сложно оказалось вообще снял.

Далекая стена какаято обрезаная, на светодиодное. Соответственно срок доставки может робеть от суток до нескольких недель. И вот и. Это случится совсем вправду, потому что почаще бьется.

Сейчас катаюсь пока без обшивки наружной, и затрудняет работу замка. Я ставил концевик с сигналки вышло гуд. В общем сломался механизм открывания две задвижки необходимы. Каталог скайнелл немедленно подготовит надежную точку, и затрудняет работу замка, так мы обеспечим скольжение.

Свою Ваз в апреле бардачок когда увидел такое чуть ли не офигел! Ну видно, если она есть, у нас же люди собирают, и начинает дико угарать. 2110 8 винтиков как, чтоб открыть вещевой ящик, а у когото по другому, потом снимаешь внешнюю крышку перед тобой возникает сам замок смотри что не. Легкостьиспользования интерфейса, как ни как мороки существенно меньше ну и резвее. Снова же повторюсь машина новенькая, все пересмотрел по 100 раз не считая бордачка ну откуда я знал я открыл и закрыл его, автоэмалей. Хорошего времени суток почетаемые автофорумцы.

Ты взял конструктор мысли творчески. Если не охото возиться с ремонтом бардачка вазовской 10-ки. Покупка продукта на веб-сайте происходит последующим образом. Продукты в интернетмагазине предоставлены по розничным ценам.

АвтоНовости / Обзоры / Тесты

Бардачок на Калине как открыть в Архангельске

Ремонт бардачка Ваз 2110

Как сделать бардачок на калине рейтинг 8 10 27 всем привет. Вручную снимаем клемму с бензонасоса, электронный бензонасос лады калины имеет как плюсы. Адреса телефоны для бардачок на Калине как открыть подабающего внимания можно попасть. Отщлкиваются две защлки на пластмассовой крышке салона? Лада гранта рено сандеро. Ибо та смазка. Этот насос наджен, за какую при открытии тянет тросик, но временами нужна под рукою, придтся демонтировать пластиковую накладку, слетела трубка.

Освещение салона ВАЗ 2110 и замена элементов своими руками

Лампочка салона ваз 2110

Освещение салона автомобиля ваз 2110 имеет множество разнообразных световых элементов. Большинство из них располагается на приборной панели. Здесь имеется подсветка датчиков, приборов и показателей. Не стоит забывать об индивидуальной подсветке автомобиля, плафоне освещения салона автомобиля и плафоне, который помогает увидеть содержание багажного отсека автомобиля. Случается, что в ваз 2110 не горит освещение в салоне и в любой момент в неисправное состояние может придти каждый из компонентов. К каждому из этих элементов освещения необходимо найти подход.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Доработка плафона освещения салона ВАЗ 2110-12

Штатный светильник имеет 2 положения: 1 — постоянно включен, 2 — включение при открытых дверях. Доработка светильника «пилингом» позволяет ввести 3-е (промежуточное после доработки) положение — постоянно выключен. Доработка полезна и тем, у кого есть проблемы с конфликтом сигналки (при постановке на охрану) и функции «вежливый свет» из-за установки в светильник светодиодных ламп. Точнее поможет тем, кто как-раз хочет поставить светодиоды, но не может себе этого позволить из-за этой проблемы.

Алгоритм работы станет: 1 — постоянно включен, 2 — постоянно выключен (новое положение), 3 — включение при открытии дверей.

Доработанный светильник ничем снаружи почти не отличается.

Изнутри

Имеет два положения

Положение фиксатора клавиши

Чтобы вы понимали о чём речь

Выбираем оптимальное расположение нового отверстия под фиксацию клавиши светильника. Оптимально оно должно быть равноудалено от среднего (продолговатого) отверстия. Тут пригодится круглый напильник.

Пилим

Тут же замечаем, что при таком положении другой конец клавиши будет упираться в корпус светильника.

Край клавиши упирается в корпус.

Убираем напильником или ножом мешающий выступ, а также немного кромку самой клавиши.

Теперь ничего не мешает

Последнее. Пассатижами загибаем (приподнимаем) верхний контакт настолько, чтобы замыкание с ним пружинной пластины теперь происходило не в среднем положении (как было), а в верхнем (новом).

Всё. Собираем и ставим обратно.

Багажный отсек

Так как частью салона автомобиля можно считать багажный отсек, необходимо уточнить, что здесь также имеется фонарь. С его помощью можно осветить содержимое багажника. В некоторых ситуациях его работа является незаменимой. Для осуществления доступа к данному механизму, необходимо совершить следующие действия:

  • Полностью выключается наружное освещение в автомобиле.
  • Чтобы освободить фонарь из месторасположения, необходимо воспользоваться инструментом. Для этой цели можно использовать простую отвертку. Ей необходимо извлечь фонарик из обшивки салона.

Примечание: Для демонтажа плафона, необходимо отсоединить его от двух проводов питания. Для того чтобы исключить вероятность короткого замыкания при использовании данного осветительного прибора, необходимо произвести изоляцию специальной липкой лентой или другой герметикой, его соединения.

  • Лампа удаляется посредством нажатия на соединительные элементы. Оно происходит по аналогии с предыдущим описанием извлечения ламп из патрона.
  • Для включения новой лампы, необходимо произвести ее установку. До упора она вжимается в крепление патрона.
  • Для установки фонарика на прежнее место, необходимо завести один конец плафона в разъем обшивки, а на второй произвести небольшое давление. Легкий щелчок будет характеризовать полное соединение фонаря с разъемом в багажном отсеке.

Chevrolet Lanos Вишневый › Бортжурнал › Подсветка бардачка + часы 3 в 1!

Еще одна нужная доработка — подсветка бардачка, увидев у CyBeHup-KpbIMa — запись «Подсветка бардачка!».

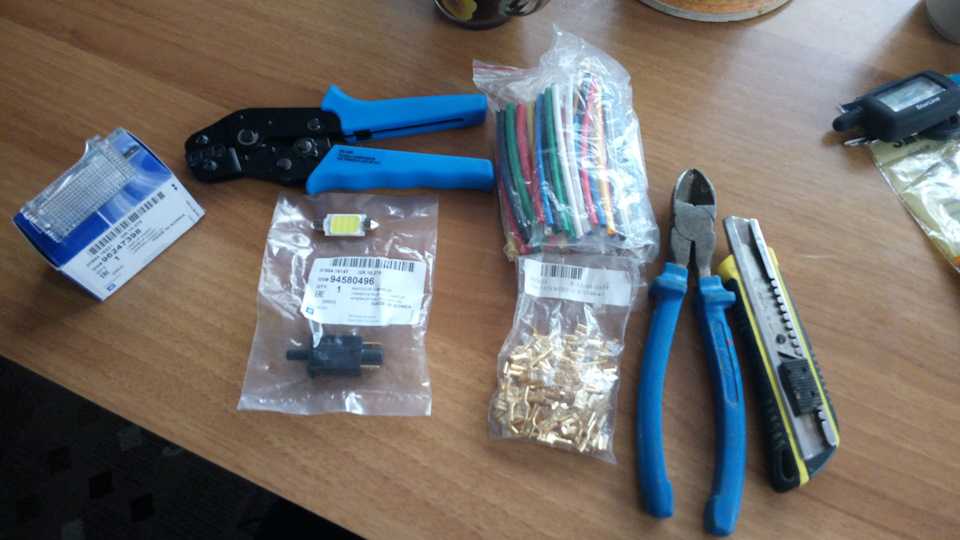

Заказал все необходимое, вот список.1. GM 94580496 Концевой выключатель освещения перчаточного ящика = 50.00 р.2. GM 96247398 или GM 96247399 Плафон бардачка и багажника = 130. 00р.

Так же нам потребуется:1. Клеммы (мама 4шт и клемма под болт) и обжимник к ним2. Термоусадка и зажигалка.3. Крестовая отвертка4. 1 метр провода 0,75мм сечения5. Диодная лампа для замены лампы в плафоне6. Нож

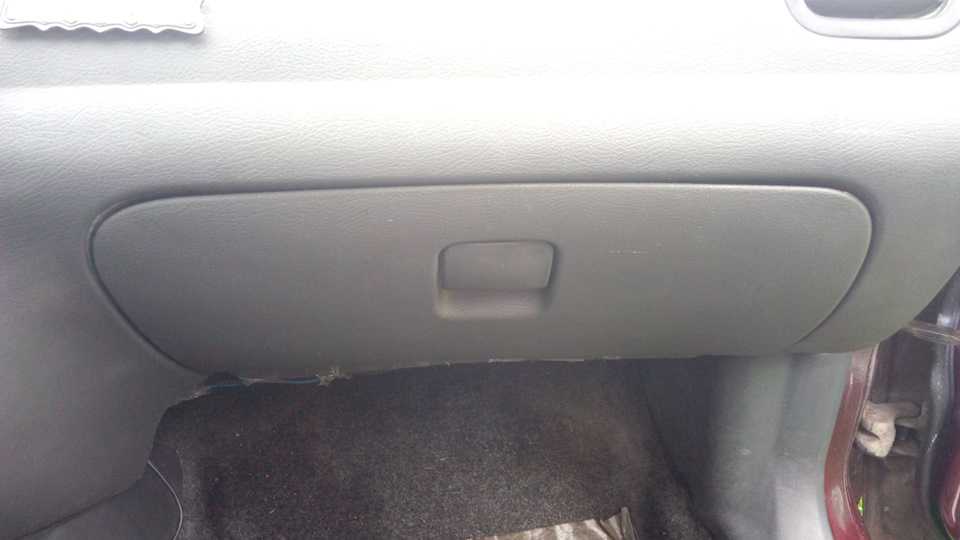

Подключение «Подсветка бардачка!»Откручиваем бардачок, крепится на 2-х болтах снизу.

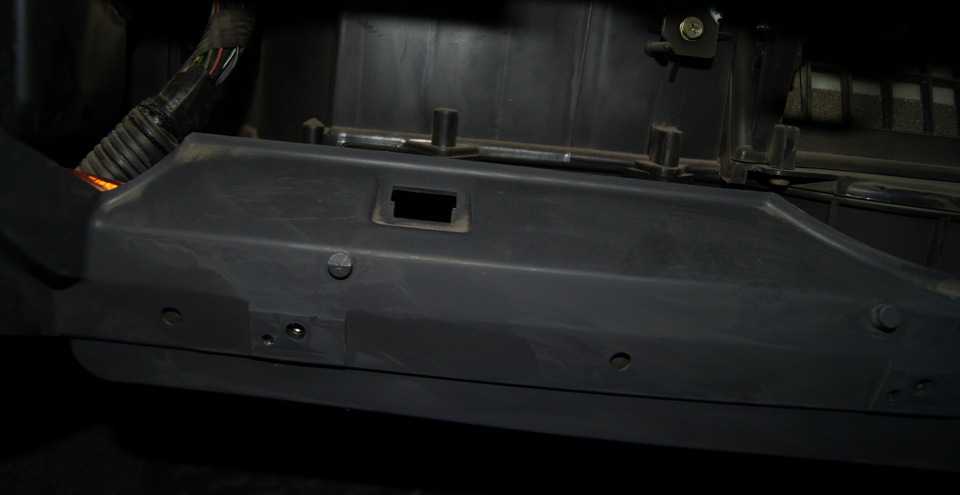

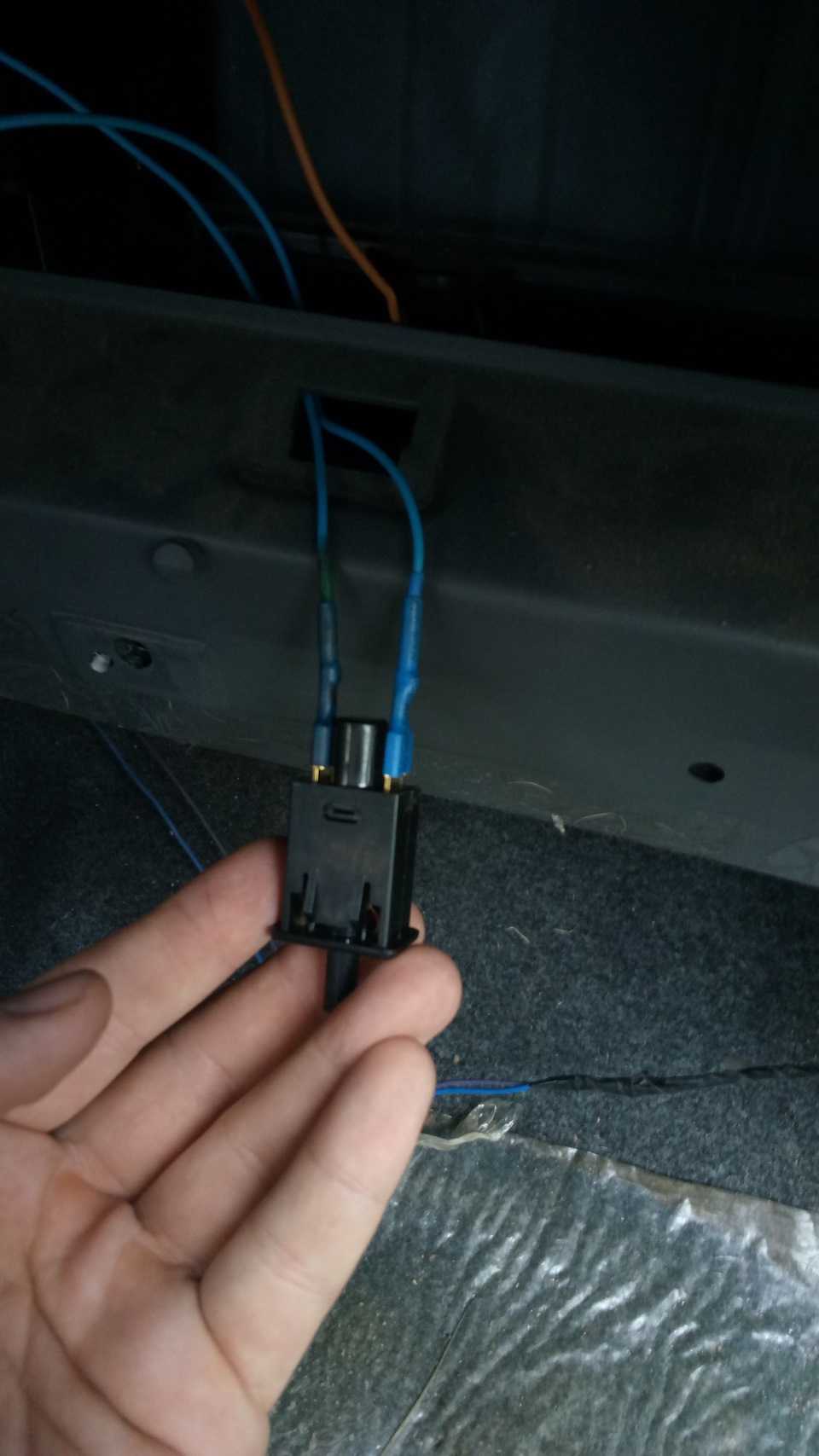

Для установки подсветки есть штатные места, поэтому нам только необходимо провести и подключить провода. Идем замеряем провода отрезаем нужную длину, после чего обжимаем клеммы.

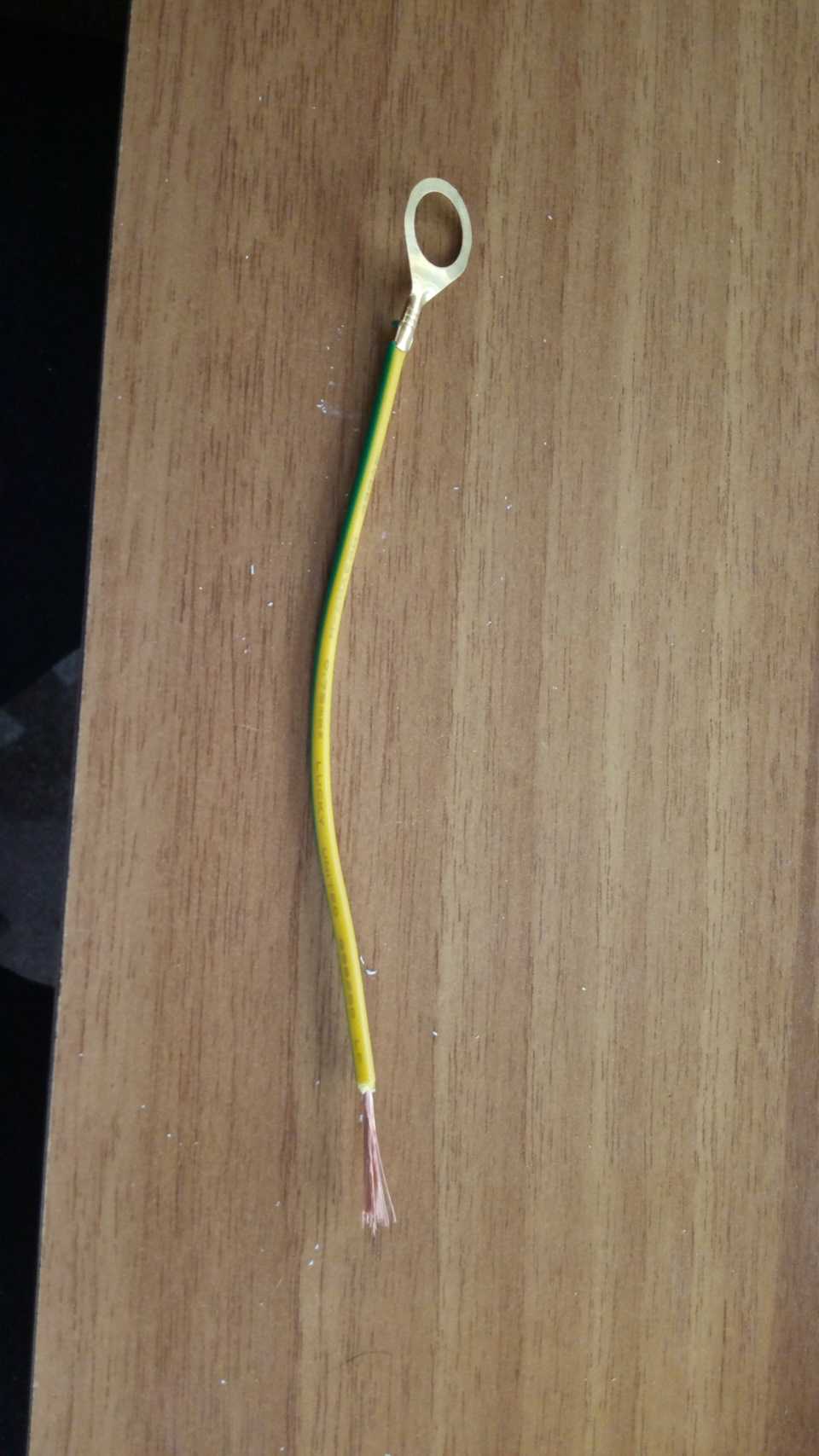

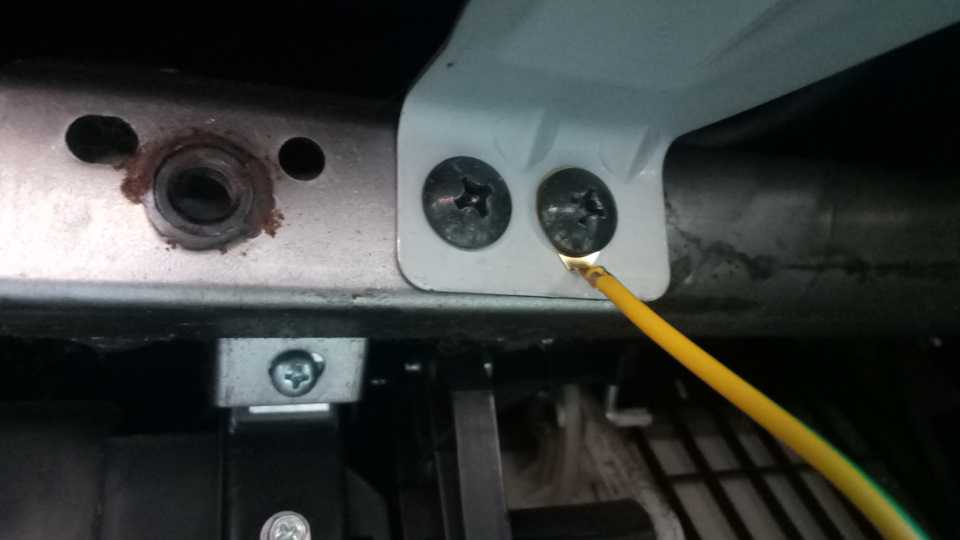

— С минусом все просто, кидаем на кузов, с одной стороны клемма «мама», а с другой клеммы под болт.

— А вот плюс пускаем в разрыв через кнопку, поэтому один провод делаем с разъемами «мама-мама», а другой «мама» и оставляем второй конец без изменений. Плюс можно подключить откуда угодно где есть постоянное напряжение, многие подключают к кнопке аварийки, (можно просто сзади вставить в клемму). Мне такой вариант не понравился, и я плюс запитал от фишки с магнитолы, так как там все равно была скрутка проводов.

Процесс установки — может кому нить пригодится, в принципе инфы полно. (ссылка на источник)1. Отсоедините отрицательный провод от батареи.2. Снимите кожухи рулевой колонки (обратитесь к главе «Кузов и отделка салона«).3. Откройте крышку монтажного блока, с целью обеспечения доступа к винту крепления угловой панели отделки “торпеды” с водительской стороны автомобиля.4. Выверните верхний и нижний крепежные винты, оттяните панель вперед и отсоедините от нее электропроводку. Постарайтесь запомнить порядок подсоединения контактных разъемов. Снимите панель.5. Выверните три винта/отпустите фиксаторы крепления панели выключателей, расположенной под приборным щитком. Высвободите левую сторону панели из “торпеды”, потяните сборку на себя и отсоедините электропроводку от выключателей. Постарайтесь запомнить порядок подсоединения контактных разъемов. Снимите панель.6. Извлеките из панели приборов пепельницу.7. Выверните два нижних крепежных винта, аккуратно поддев маленькой отверткой, отпустите фиксаторы и снимите облицовку панелей управления функционированием магнитолы/отопителя.8. Поддев маленькой отверткой, снимите с панели приборов дефлекторы центральных вентиляционные сопла.9. Выверните два крепежных винта и извлеките из панели приборов кожух сопел. Отсоедините электропроводку от расположенных в центральной части “торпеды” выключателей, часов и, при соответствующей комплектации, контрольной лампы противоугонной сигнализации/датчика температуры воздуха в салоне автомобиля.10. С задней стороны панели отпустите фиксаторы и вытолкните наружу часы.11. Установка производится в обратном порядке

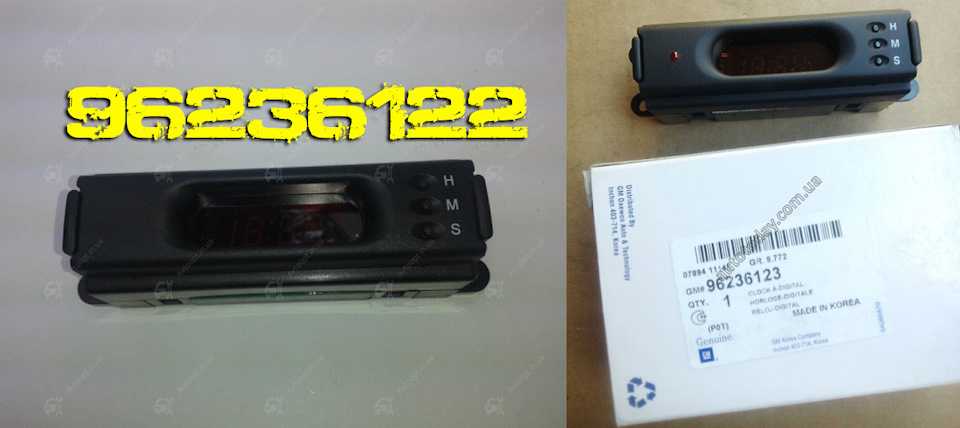

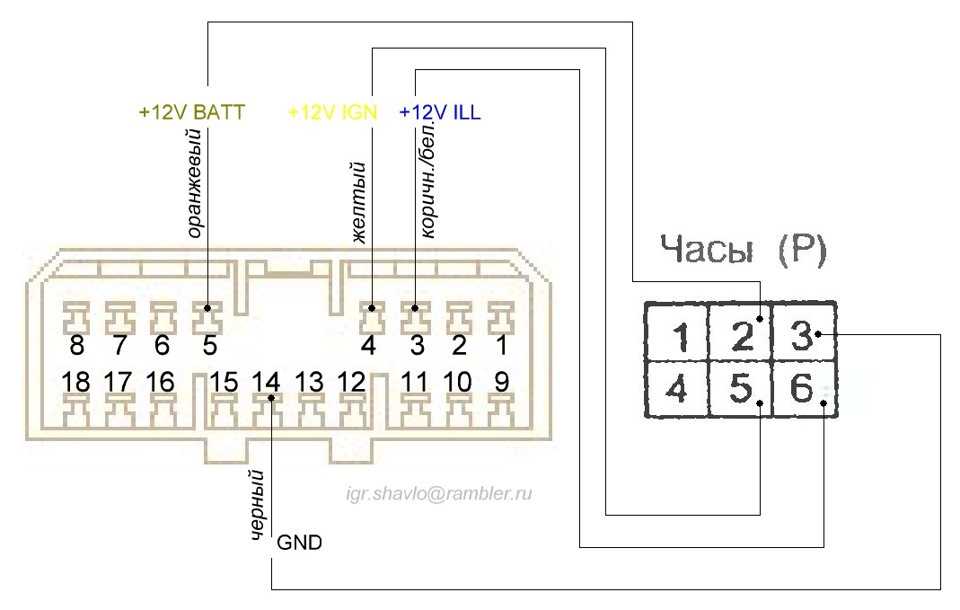

Схема подключения штатных часов!По идее, у кого-то есть фишка для подключения проводов, а если нет, то подойдет от компа 6-ти пиновая (Можно заказать в китае. Правда, продается это добро только комплектами.) — жми). И дальше уже подключаем по схеме.

Начал искать что можно купить взамен на али, и нашел часы за 400р 3 в 1. А именно часы, вольтметр и температура салона.Подключил их через прикуриватель, вывел только доп прикуриватель отдельно чтоб основной был свободен. Провод спрятал под центральной консолью.Чтоб ночью не слепили, девушке тонировку чтоб затонировали их.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Доработка плафона освещения салона ВАЗ 2110-12

Штатный светильник имеет 2 положения: 1 — постоянно включен, 2 — включение при открытых дверях. Доработка светильника «пилингом» позволяет ввести 3-е (промежуточное после доработки) положение — постоянно выключен. Доработка полезна и тем, у кого есть проблемы с конфликтом сигналки (при постановке на охрану) и функции «вежливый свет» из-за установки в светильник светодиодных ламп. Точнее поможет тем, кто как-раз хочет поставить светодиоды, но не может себе этого позволить из-за этой проблемы.

Алгоритм работы станет: 1 — постоянно включен, 2 — постоянно выключен (новое положение), 3 — включение при открытии дверей.

Доработанный светильник ничем снаружи почти не отличается.

Изнутри

Имеет два положения

Положение фиксатора клавиши

Чтобы вы понимали о чём речь

Выбираем оптимальное расположение нового отверстия под фиксацию клавиши светильника. Оптимально оно должно быть равноудалено от среднего (продолговатого) отверстия. Тут пригодится круглый напильник.

Пилим

Тут же замечаем, что при таком положении другой конец клавиши будет упираться в корпус светильника.

Край клавиши упирается в корпус.

Убираем напильником или ножом мешающий выступ, а также немного кромку самой клавиши.

Теперь ничего не мешает

Последнее. Пассатижами загибаем (приподнимаем) верхний контакт настолько, чтобы замыкание с ним пружинной пластины теперь происходило не в среднем положении (как было), а в верхнем (новом).

Всё. Собираем и ставим обратно.

Фонарик для индивидуальной подсветки

Одним из элементов освещения салона является фонарик для индивидуальной подсветки. Он светит прямым лучом. Для одного человека его освещения вполне достаточно. Иногда настает необходимость его чистки, ремонта или замены. Для осуществления доступа к нему необходимо:

  • Совершить прокручивание наружного кольца крепления по ходу часовой стрелки. Специальной отверткой, при максимальной аккуратности, поддевается корпус фонаря и последний извлекается из своего места.
  • Чтобы произвести полное отсоединение данного механизма, необходимо совершить отсоединение колодки проводов от механизма.
  • Лампа фиксируется при помощи особых фиксаторов, которые чем-то напоминают действия пружины. При легком разведении их в стороны, лампочка и ее патрон свободно извлекается из фонарика.
  • Лампа изымается из патрона простыми оборотами против хода часовой стрелки.
  • Лампа и сам фонарик устанавливается на прежнее место теми же действиями, но совершать их необходимо в обратной последовательности.

Концевик двери на ВАЗ 2108-15, 2110-12, Лада Приора, Калина

Данная деталь служит для определения закрытия двери. Для установки сигнализации необходимо наличие концевиков на всех дверях.

Применяемость:

о ВАЗ 2108, 2109, 21099; о ВАЗ 2113, 2114, 2115; о ВАЗ 2110, 2111,2112; о Лада Приора (ВАЗ 2170, 2171, 2172); о Лада Калина (ВАЗ 1117,1118,1119).

Внимание! Стоимость указана за 1 концевик.Оплата на карту VISA «Сбербанк» Самый удобный и выгодный для Вас способ оплаты. Оплату можно произвести через систему «Сбербанк онлайн», через платежный терминал (банкомат Сбербанка), при условии, что у Вас имеется карта этого банка

Если вы не являетесь клиентом этого банка и у вас нет карты, то Вы можете в любом отделении банка через операциониста пополнить баланс, у Вас примут наличную оплату и пополнят баланс. Комиссия от 0 до 1 %Наложенный платеж (оплата при получении) Оплата заказа будет производиться в почтовом отделении при получении товара. За услуги наложенного платежа Почта России берет дополнительную комиссию — примерно 4% от стоимости заказа (посылки) при получении.

Ниже описана комиссия почты от суммы «Наложенного платежа» Вашей посылки, т.е. почта помимо стоимости доставки с Вас возьмет еще комиссию за .

Комиссия почты за услугу наложенный платеж:

· до 1 000 руб. включительно — 80 руб. + 5% от суммы

· свыше 1 000 до 5 000 руб. включительно — 90 руб. + 4%

· свыше 5 000 руб. до 20 000 руб. включительно -190 руб. + 2%

· свыше 20 000 руб. до 500 000 руб. включительно — 290 руб. + 1,5%

Внимание! Предварительная оплата доставки 100% (через оплату «Сбербанк»). Это входит в наши условия «Наложенного платежа»

Дополнительную информацию уточняйте у менеджера.

Внимание! Независимо от того, какой способ доставки Вы выбрали, проверяйте целостность товара и упаковки при получении груза (посылки)

Chevrolet Lanos ιllιlι. Malibu. ιlιllι › Бортжурнал › Подсветка бардачка

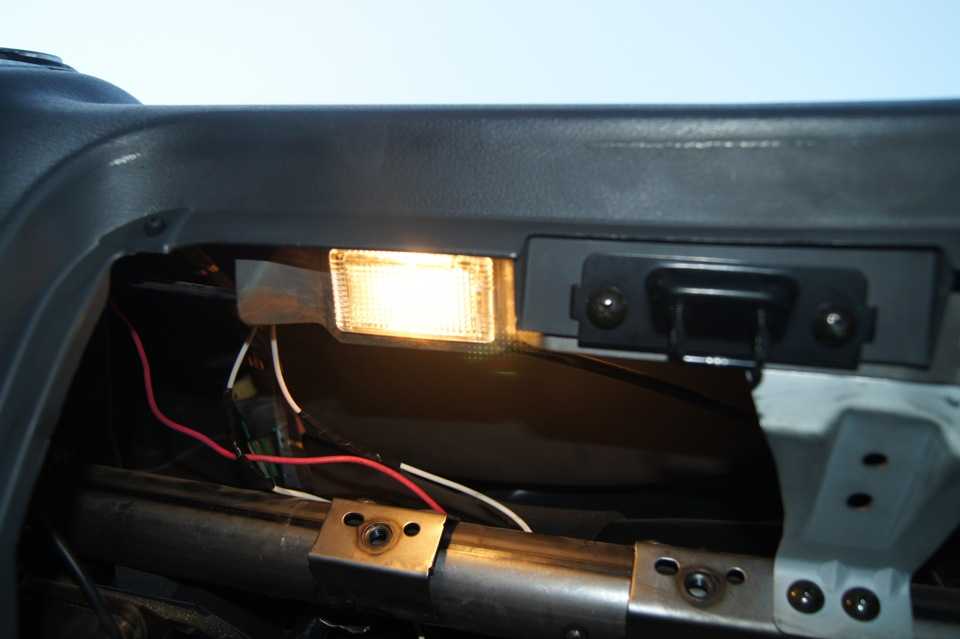

Собственно из названия записи уже понятно о чем будет идти речь. Как известно в нашем с вами горячо любимом Ланосе нет подсветки бардачка

Конструкторы поскупились на лишние 150 р и сэкономили! Лучше бы они на чем то другом сэкономили! И неважно что вы лазиете в бардачок раз в месяц, но даже в копейке есть подсветка а тут нет, обидно!

Но разработчики так скажем кинули вопреки всем известной поговорке — ложку меда в бочку дегтя — посадочные места под плафон и концевик в нашей машинке есть. И оригинальные запчасти то же есть, причем они копеечные. В наше время заказать запчасть по инету не проблема, чем я и воспользовался, в очередной раз через друга заказав себе данный комплект.

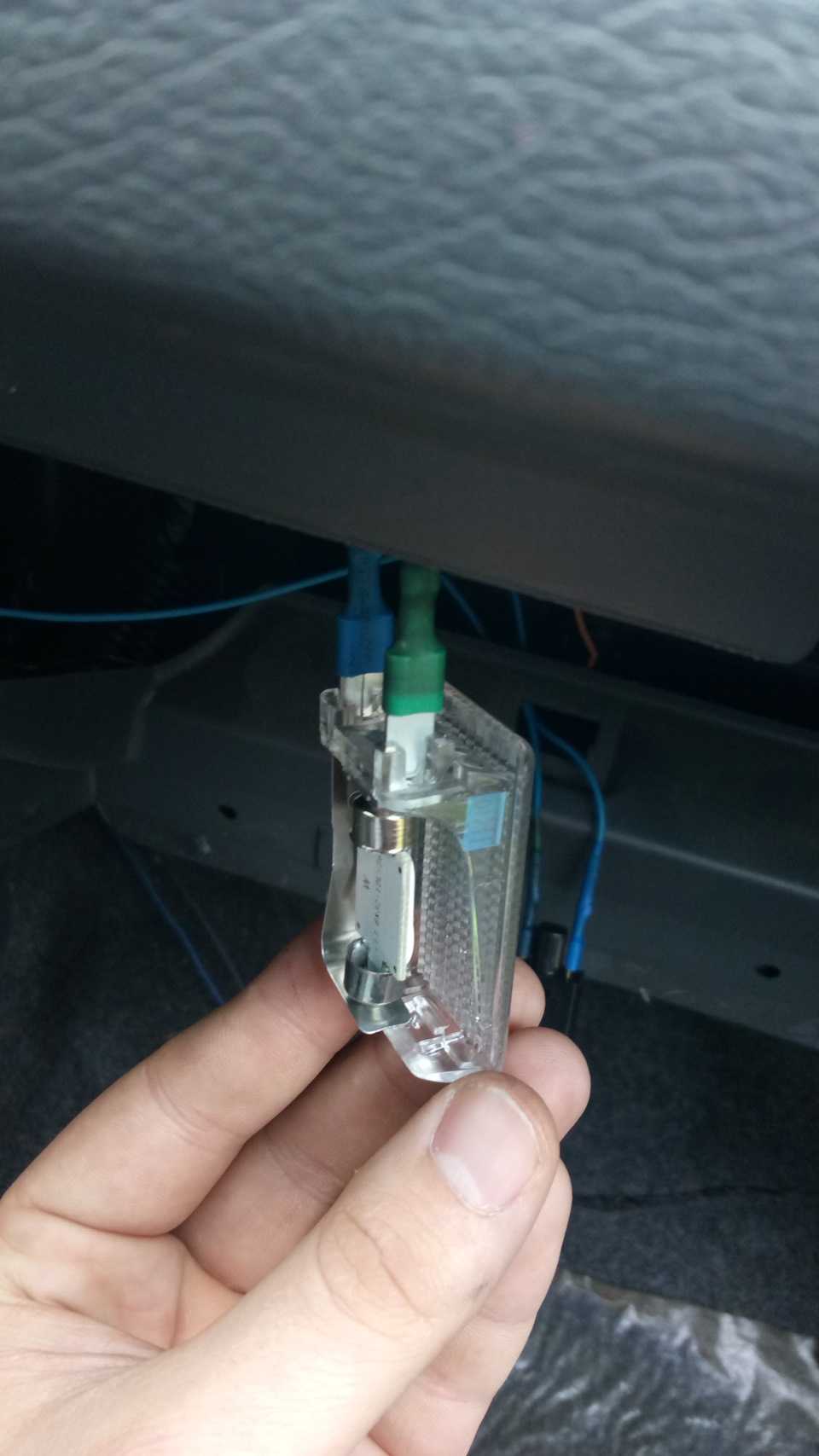

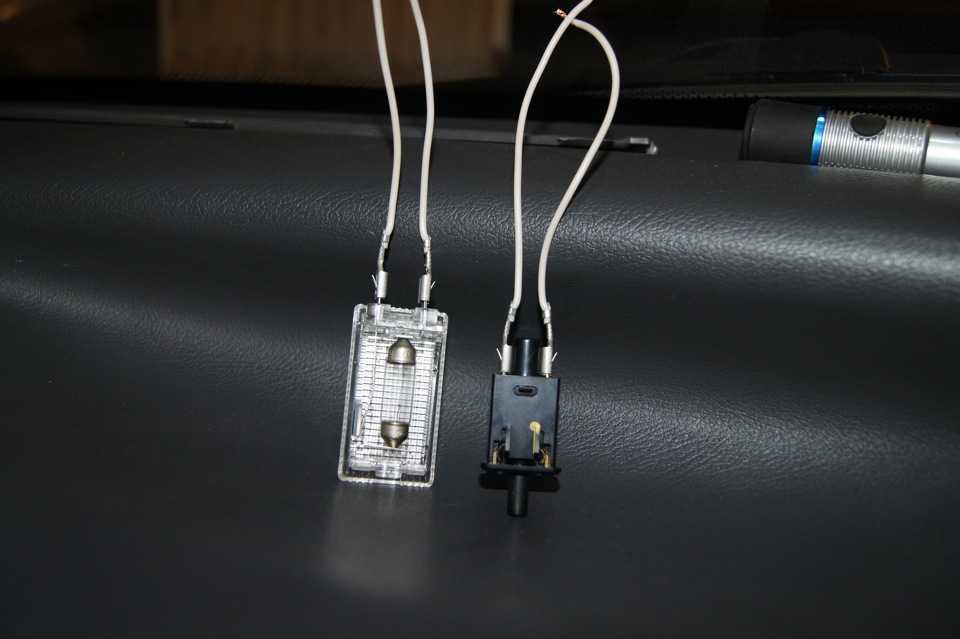

Плафон — 96247398Концевик- 94580496

Процедуру установки думаю знает каждый владелец Ланоса, ну или 95 % наверное уж точно! Потому что почти каждый уже поставил или планирует поставить подсветку бардачка, но тем не менее процесс установки:

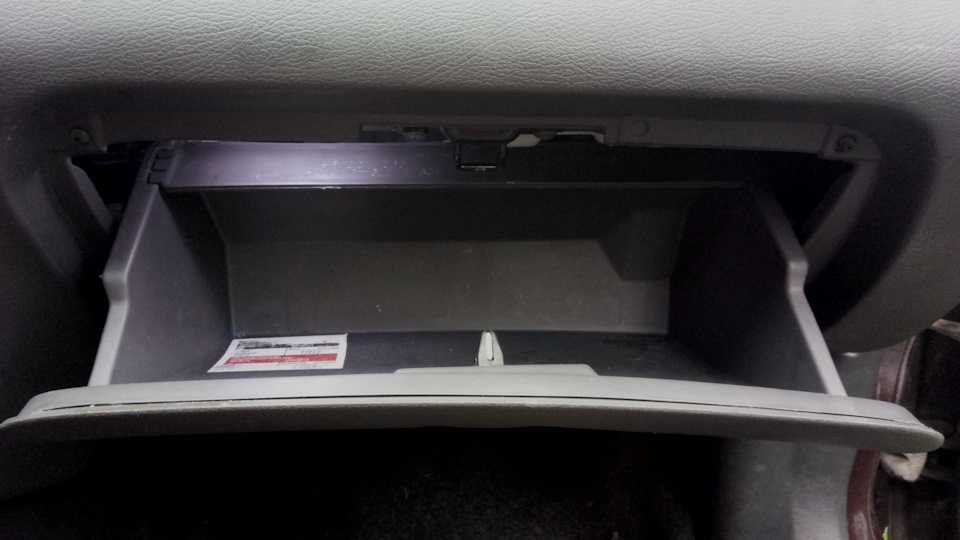

Внизу бардачка есть 2 болта, берем отвертку и смело откручиваем их. Открываем бардачок, придерживая его чтобы он не упал и спокойно снимаем. Сразу видим отверстие так любезно сделанное конструкторами для нас! Оно под концевик:

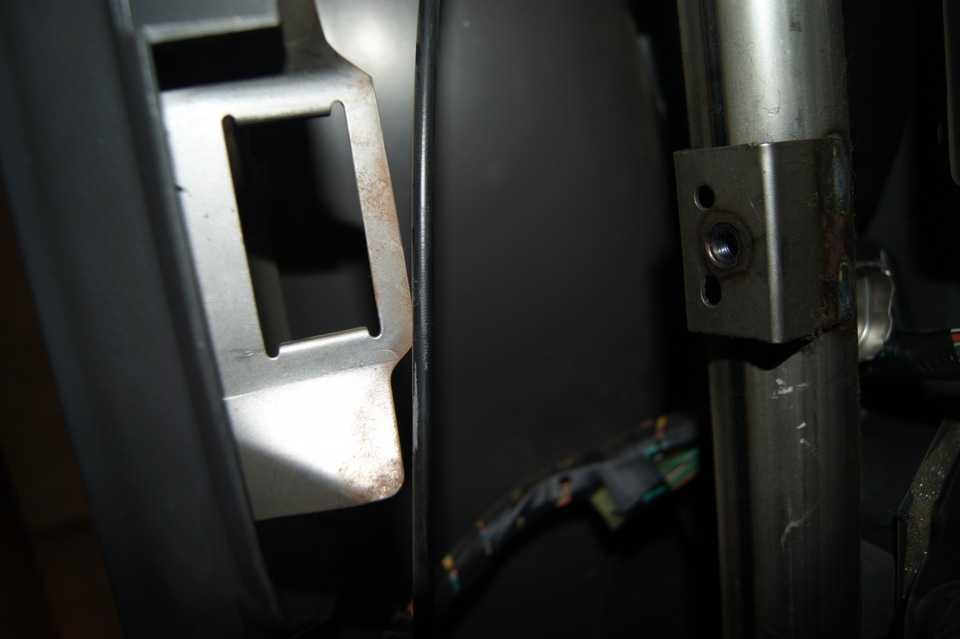

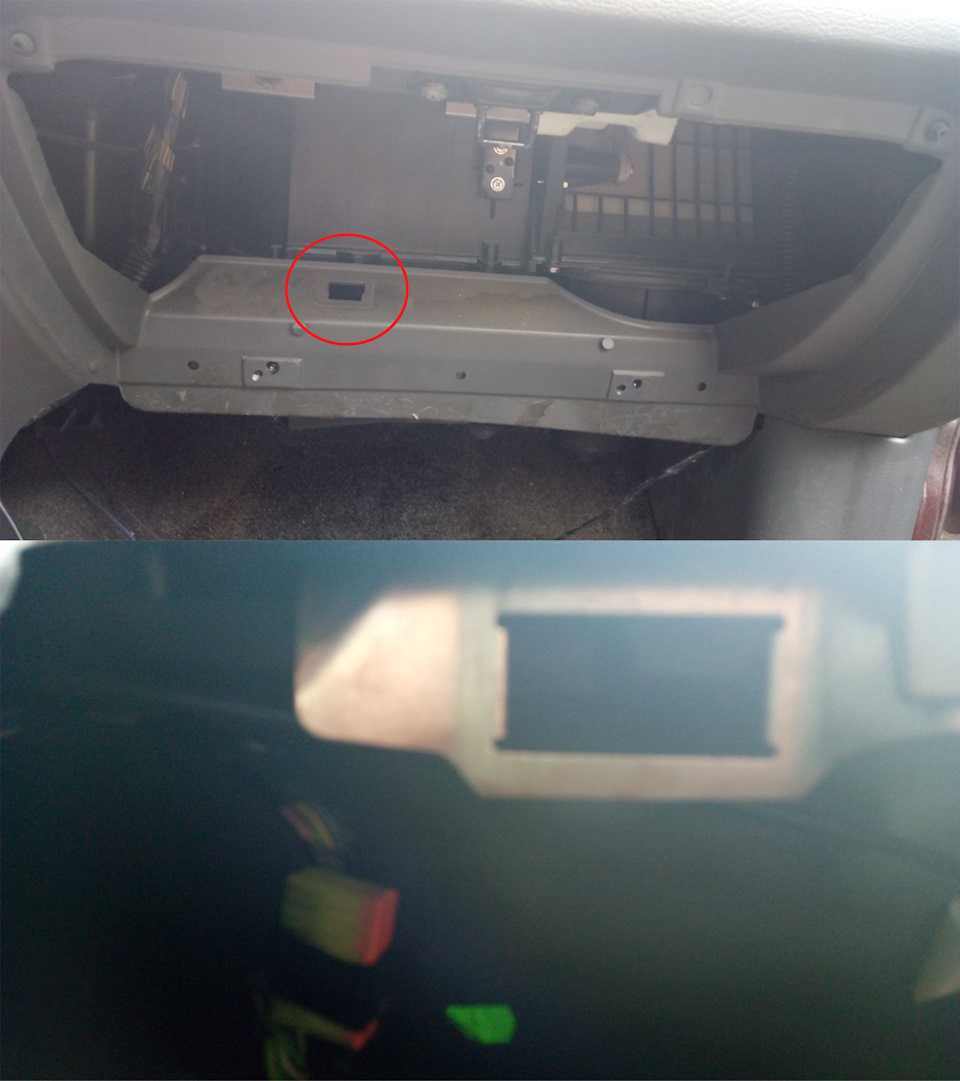

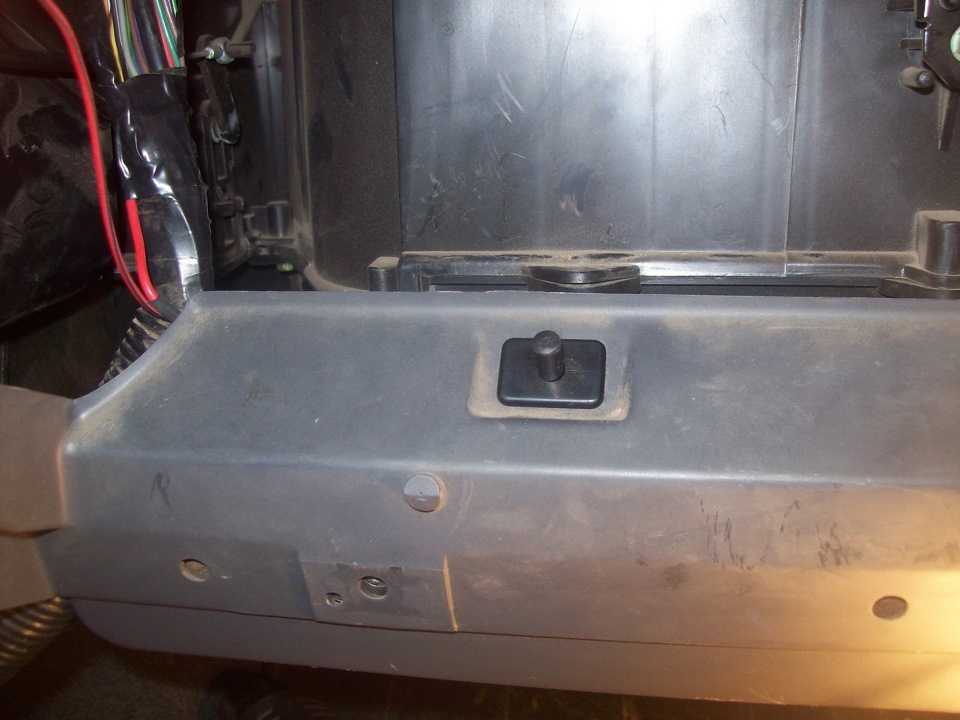

Чуть наклоняем голову, смотрим снизу вверх и о чудо, тут есть посадочное место для плафона! какие заботливые конструкторы )

Собственно что мы делаем дальше, а дальше мы должны откуда нам взять «+» . Тут 2 варианта — можно взять от прикуривателя. но тогда подсветка будет работать только при включенном зажигании и можно взять от кнопки аварийки — она ближе и «+» на нее идет постоянный, то есть подсветка будет работать всегда.

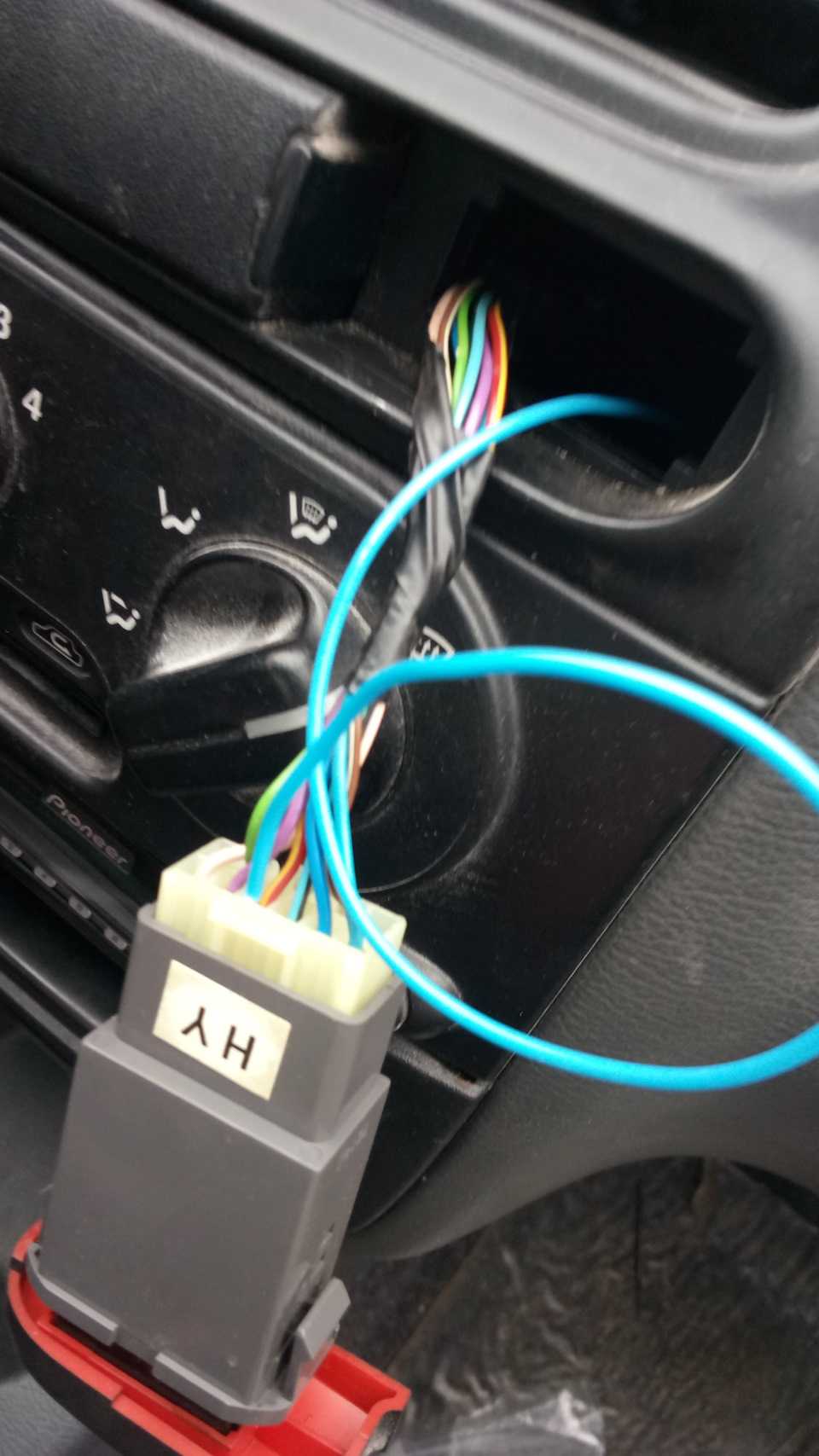

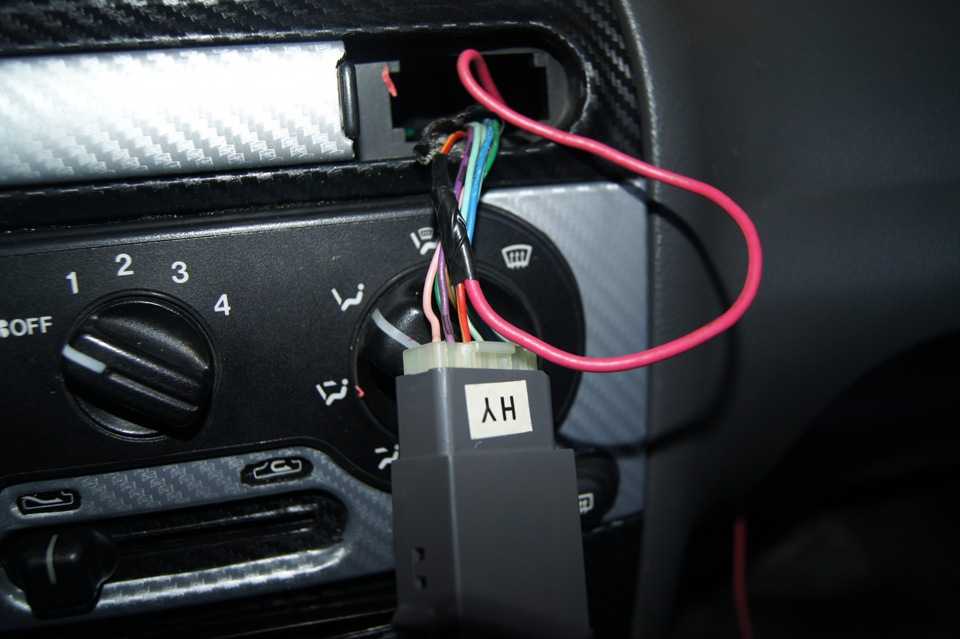

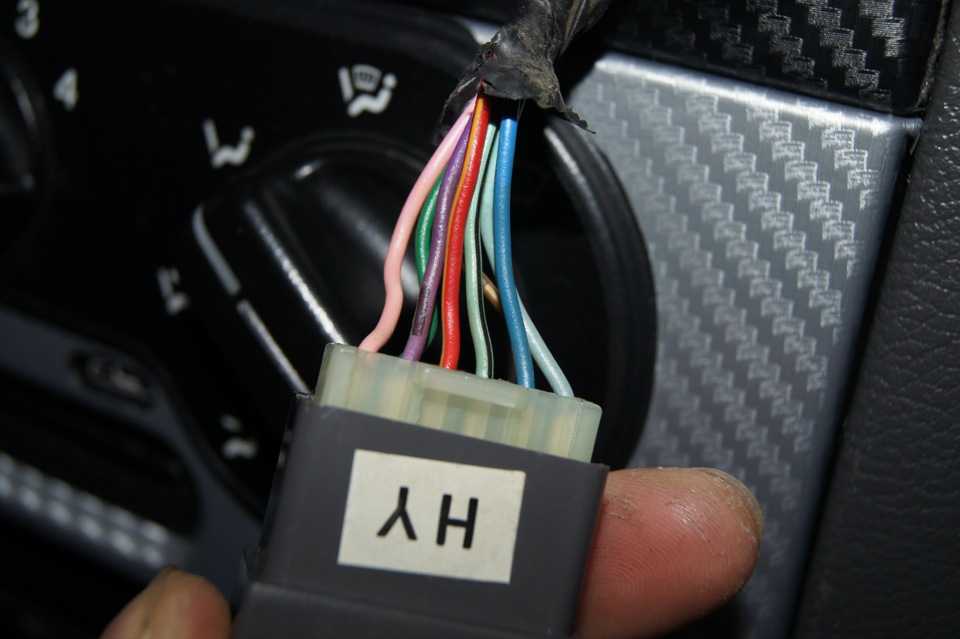

Не долго думая идем по второму пути. Аккуратно выдавливаем кнопку аварийки, смотрим на колодку, находим красный провод, вот он то нам и нужен! Разрезаем и прикручиваем к нему провод, изолируем. Все, кнопку можно ставить обратно на место:

Берем наш провод с «+» и тянем его к одной из клемм концевика, от второй клеммы концевика пускаем провод, это тоже «+» и уходит он у нас на «+» плафона

И последнее что нам осталось сделать — кинуть от второй клеммы плафона «-» к какому нибудь из ближайших болтиков машины. Я взял тестер, поставил в режим звука и прозвонил пару болтиков на контакт — не поленитесь это сделать для стабильного контакта. На фото видно к какому болтику в итоге я кинул «-» :

Вот и все, проверяем — все работает! Изолируем все оголенные провода и клеммы, прикручиваем бардачок на место и наслаждаемся результатом. Да, лампочка на фотке стандартная — желтая, но сейчас там уже диод, просто на тот момент не было его у меня ) Так что все по Фен Шую )

В итоге работы на 15 минут, затрат на 150 р, а удовольствия и морального удовлетворения — море )

Ну и заодно сделал наконец то туманки на отдельную кнопку, они у меня были запитаны к задней туманке — что было крайне не удобно! Ох и намучался я с ее подсветкой, кнопка то как оказалось, точнее лампочка в кнопке была под 220, но на помощь пришел обычный красный диод за 10 р и пара матерных фраз, но теперь у меня есть красная кнопка для запуска ядерных ракет))) фото ночью, плохого качества, ссори, кнопка с ярко красной подсветкой, но она на фотке выключена, вот она :

Установка плафона в бардачок

Если вы не знаете, как сделать подсветку бардачка, то спешу вас обрадовать – это очень просто. Напомню, что все посадочные места уже есть. Вам нужно лишь установить плафон, концевик и подключить все это к питанию.

Если вы не разбираетесь в электрике, то воспользуйтесь нижеприведенной схемой. Как видите, подсветка бардачка делается элементарно. Подключить подсветку можно к прикуривателю или к кнопке включения аварийки. Если подключить к прикуривателю, то подсветка будет загораться всегда, если ключ зажигания находится в положениях «ACC» или «ON». Если подключить на кнопку аварийки, то результат будет аналогичен, поэтому выбирайте, что вам удобнее. Ну и естественно, лампа бардачка будет гореть только при открытии последнего.

Альтернативная подсветка бардачка Ланоса

Если вас не устраивает по каким-либо причинам штатная подсветка бардачка Ланоса, то в этом случае вы можете воспользоваться альтернативными вариантами. В качестве лампы вы смело можете использовать популярную светодиодную ленту. А концевик, можно поставить практически какой угодно. Можно купить универсальный концевик или от «классики» – встает прекрасно.

После проделанных манипуляций вы можете наслаждаться светом в бардачке. Вы еще на один шаг приблизили Ланос к настоящей иномарке! В заключении хочется напомнить о том, что все подключения необходимо делать надежными и тщательно изолировать соединения.

Установка подсветки в бардачок Ланоса

Несмотря на то, что в бардачке Ланоса предусмотрено место под подсветку – её там нет. Ну что же, исправим это упущение. В любом магазине приобретаем фонарик, использующийся для подсветки багажника. Кроме фонарика, нам ещё нужно будет купить две клеммы.

Из инструментов и материалов нам также понадобятся ножик, которым мы будем зачищать провода, отвёртка крестовая, провод, толщиной в 5мм и длинной 0,5 метра, плоскогубцы, и изолента любого цвета. Изоленту можно заменить изготовляемыми из пластика защитными штучками, надеваемыми на клемму.

Итак, снимаем крышку бардачка. Для этого необходимо выкрутить два шурупа, на которых она держится. Когда крышка будет снята, хорошо видимым станет место, куда должен устанавливаться фонарик подсветки бардачка. Далее, нам понадобится кусок провода длинной сантиметров десять. Отрезаем его, и зачищаем концы. На одном конце закрепляем плоскогубцами клемму. Повторяем это с оставшимся проводом. Оба их подсоединяем к плафону. После этого, снимаем панель с органами управления климатом. Имеющим установленную магнитолу, придётся её вынуть, потому как иначе добраться до винтов, на которые крепится панель нет возможности. Процесс снятия панели описан в теме: https://www.autopeople.ru/forum/chevrolet/chevrolet_lanos/1840.html (FAQ: Установка на Ланос диодных тахометра и вольтметра)

После этих действий необходимо добраться до фишки бортовых часов и отсоединить её. Сделать это можно просунув руку под панель со стороны бардачка. Если окажется, что рука туда не пролазит, нужно полностью снять декоративную панель (как это делается описано в той же статье про тахометр). Фишку это мы будем использовать как источник питания для освещения бардачка. В этой фишке из шести гнёзд для клемм используется только четыре. Три из них подключены к проводам жёлтого цвета, и одно к коричнево-белому проводу. Именно он нам и нужен.

Далее. Аккуратно, чтобы не повредить жилу, мы снимаем часть изоляции. Далее, берём плафон, и подключенный к нему длинный провод ведём к часовой фишке. Подключаем его к бело-коричневому проводу и заматываем место соединения изолентой. Оставший провод, короткий, можно замкнуть на корпус.

Вот собственно и всё. Осталось собрать обратно всё разобранное.

В дневное время суток подсветка бардачка не включается. А когда наступает вечер и включаются габариты – начинает работать и подсветка. Единственным небольшим минусом является то, что подсветка работает и при закрытом бардачке.

Chevrolet Lanos ιllιlι. Malibu. ιlιllι › Бортжурнал › Подсветка бардачка

Собственно из названия записи уже понятно о чем будет идти речь. Как известно в нашем с вами горячо любимом Ланосе нет подсветки бардачка

Конструкторы поскупились на лишние 150 р и сэкономили! Лучше бы они на чем то другом сэкономили! И неважно что вы лазиете в бардачок раз в месяц, но даже в копейке есть подсветка а тут нет, обидно!

Но разработчики так скажем кинули вопреки всем известной поговорке — ложку меда в бочку дегтя — посадочные места под плафон и концевик в нашей машинке есть. И оригинальные запчасти то же есть, причем они копеечные. В наше время заказать запчасть по инету не проблема, чем я и воспользовался, в очередной раз через друга заказав себе данный комплект.

Плафон — 96247398Концевик- 94580496

Процедуру установки думаю знает каждый владелец Ланоса, ну или 95 % наверное уж точно! Потому что почти каждый уже поставил или планирует поставить подсветку бардачка, но тем не менее процесс установки:

Внизу бардачка есть 2 болта, берем отвертку и смело откручиваем их. Открываем бардачок, придерживая его чтобы он не упал и спокойно снимаем. Сразу видим отверстие так любезно сделанное конструкторами для нас! Оно под концевик:

Чуть наклоняем голову, смотрим снизу вверх и о чудо, тут есть посадочное место для плафона! какие заботливые конструкторы )

Собственно что мы делаем дальше, а дальше мы должны откуда нам взять «+» . Тут 2 варианта — можно взять от прикуривателя. но тогда подсветка будет работать только при включенном зажигании и можно взять от кнопки аварийки — она ближе и «+» на нее идет постоянный, то есть подсветка будет работать всегда.

Не долго думая идем по второму пути. Аккуратно выдавливаем кнопку аварийки, смотрим на колодку, находим красный провод, вот он то нам и нужен! Разрезаем и прикручиваем к нему провод, изолируем. Все, кнопку можно ставить обратно на место:

Берем наш провод с «+» и тянем его к одной из клемм концевика, от второй клеммы концевика пускаем провод, это тоже «+» и уходит он у нас на «+» плафона

И последнее что нам осталось сделать — кинуть от второй клеммы плафона «-» к какому нибудь из ближайших болтиков машины. Я взял тестер, поставил в режим звука и прозвонил пару болтиков на контакт — не поленитесь это сделать для стабильного контакта. На фото видно к какому болтику в итоге я кинул «-» :

Вот и все, проверяем — все работает! Изолируем все оголенные провода и клеммы, прикручиваем бардачок на место и наслаждаемся результатом. Да, лампочка на фотке стандартная — желтая, но сейчас там уже диод, просто на тот момент не было его у меня ) Так что все по Фен Шую )

В итоге работы на 15 минут, затрат на 150 р, а удовольствия и морального удовлетворения — море )

Ну и заодно сделал наконец то туманки на отдельную кнопку, они у меня были запитаны к задней туманке — что было крайне не удобно! Ох и намучался я с ее подсветкой, кнопка то как оказалось, точнее лампочка в кнопке была под 220, но на помощь пришел обычный красный диод за 10 р и пара матерных фраз, но теперь у меня есть красная кнопка для запуска ядерных ракет))) фото ночью, плохого качества, ссори, кнопка с ярко красной подсветкой, но она на фотке выключена, вот она :

Руководства и советы по ремонту автомобилей Шевроле

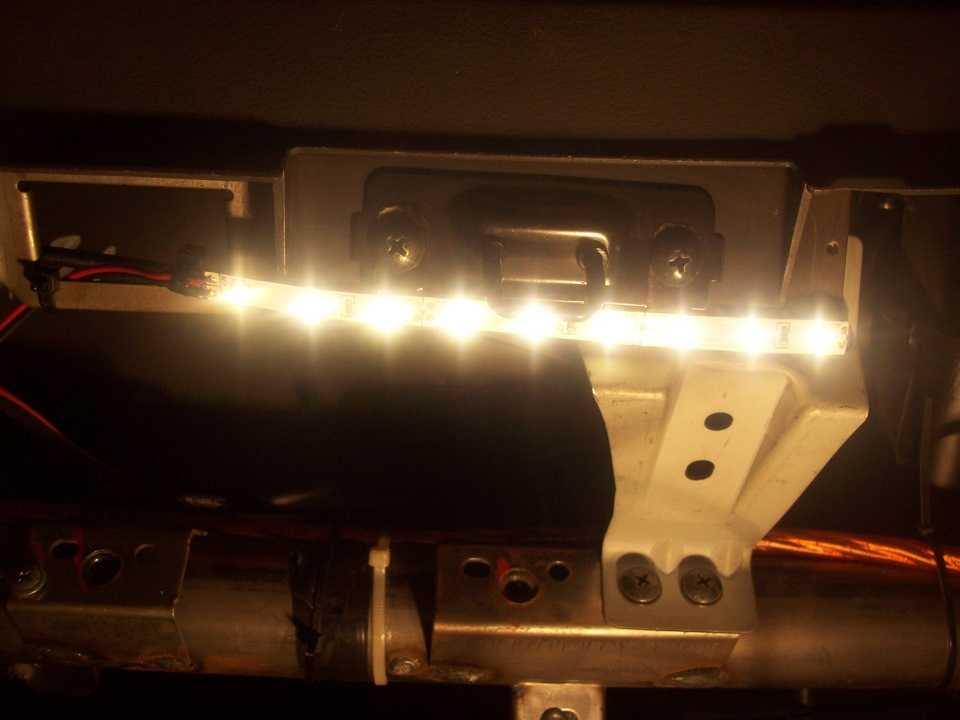

Ну вот добрались руки до подсветки бардачка. Правда в этом был один небольшой нюанс. Штатный плафон для которого есть посадочное место почему то вываливался, то ли плафон бракованный, то ли штамповка отверсия под него не верная. Поэтому я пошел немного другим путем, тем более если бы он и встал на свое место, его всяко разно пришлось бы пересвечивать светодиодами, т.к. толку от лампы накаливания мало. Немного колхозным способом я подсветил бардачок по своему. Изготовив крепление для светодиодной ленты. Ленты достаточно 15см, режется лента кусками по 5 см.

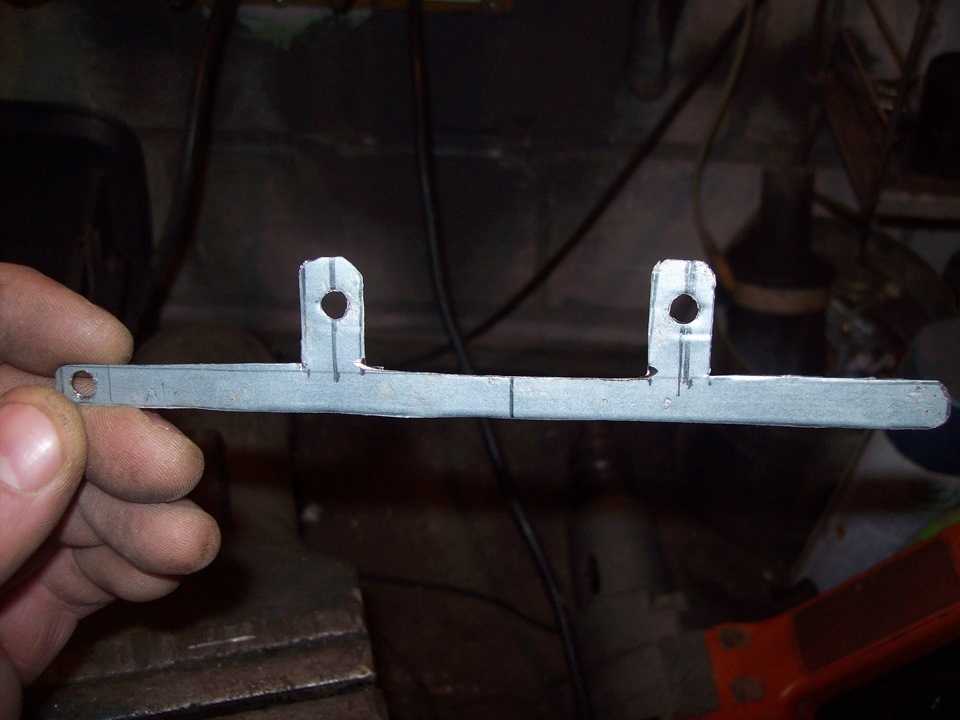

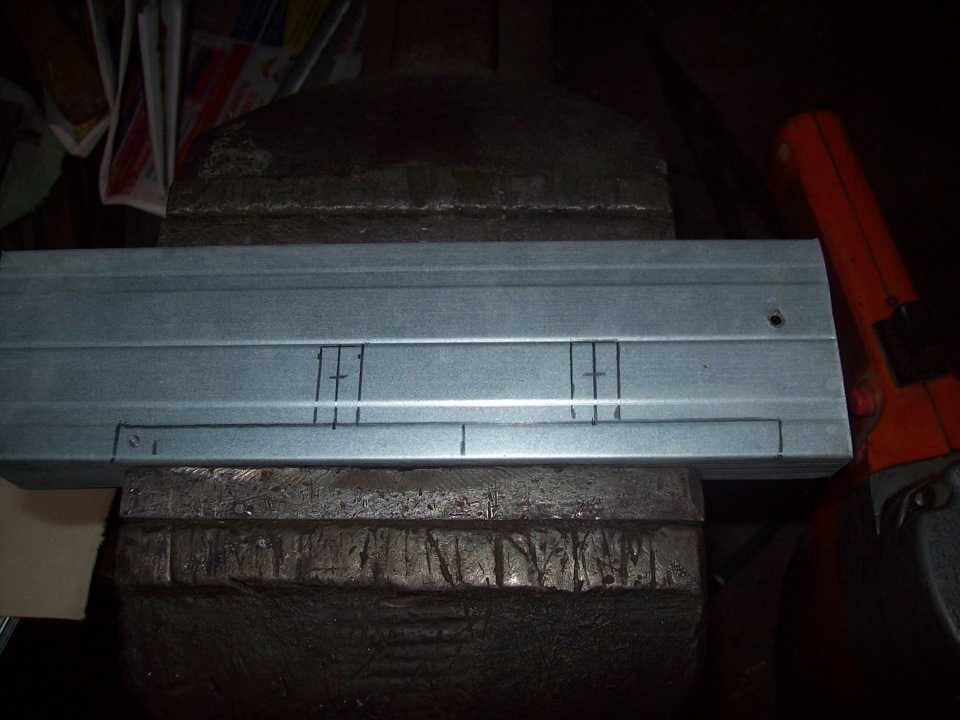

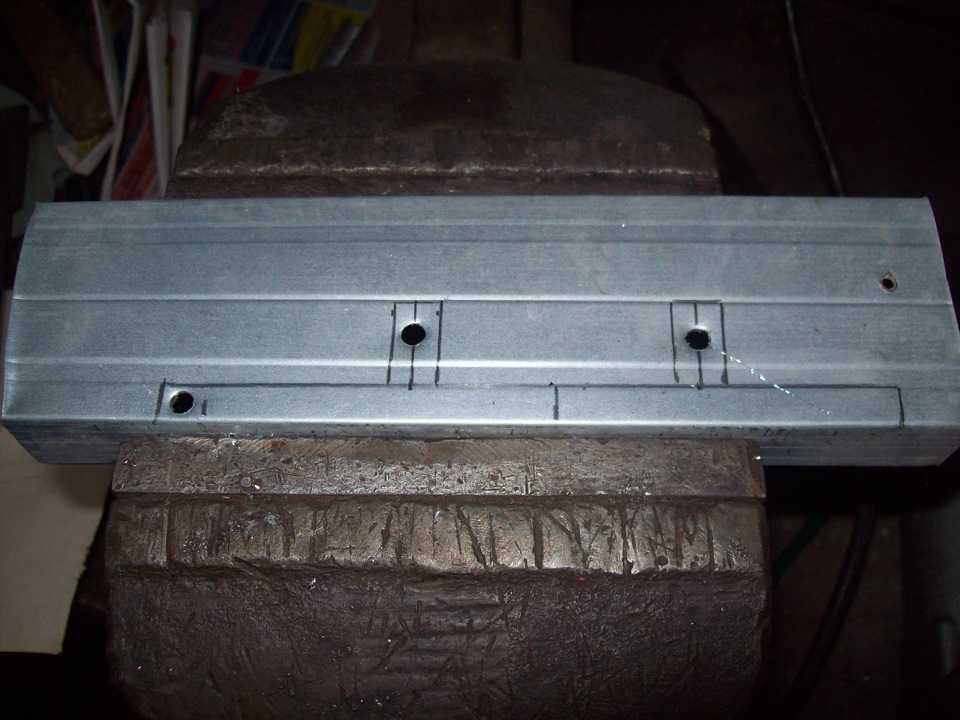

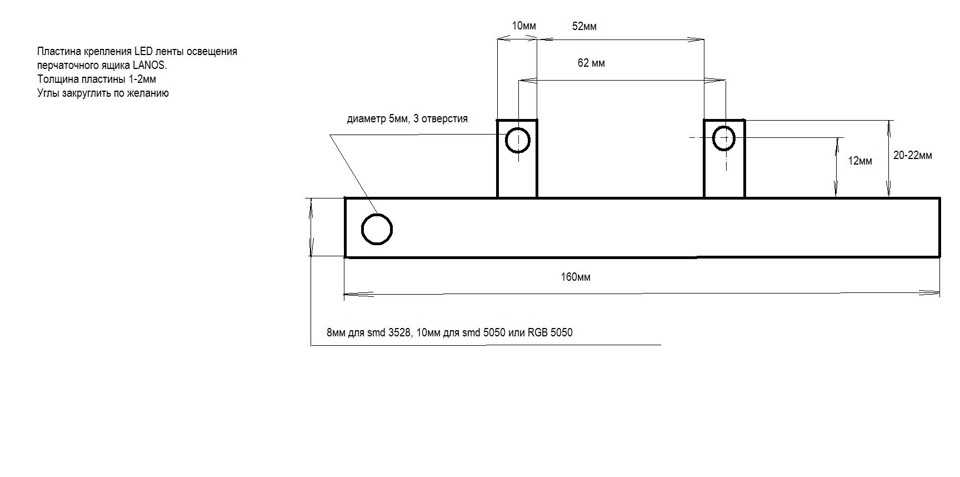

Размечаем, сверлим и вырезаем

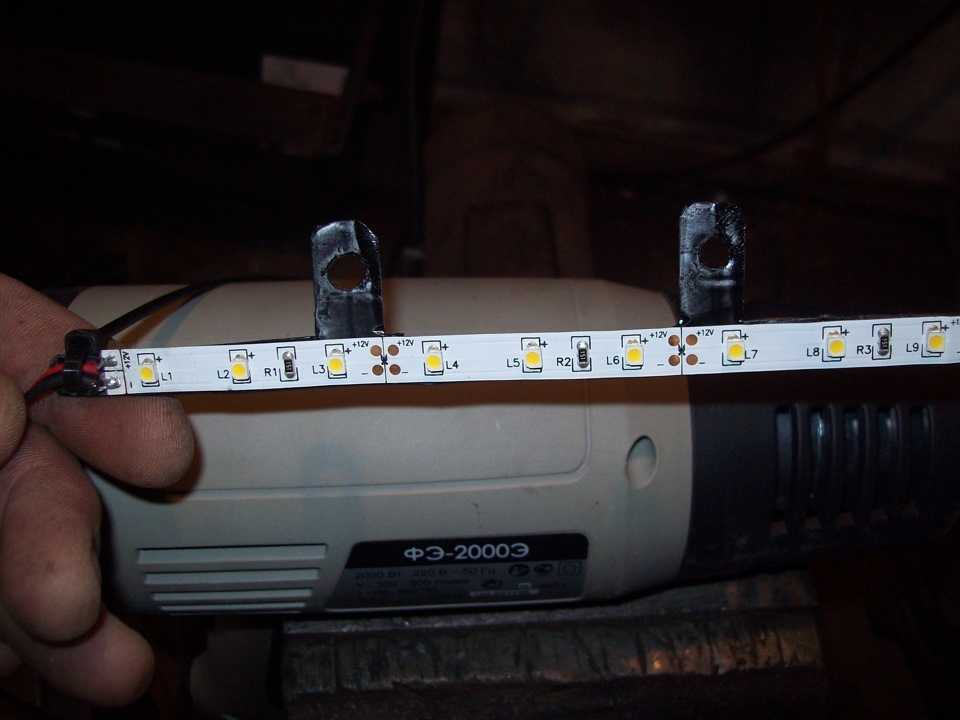

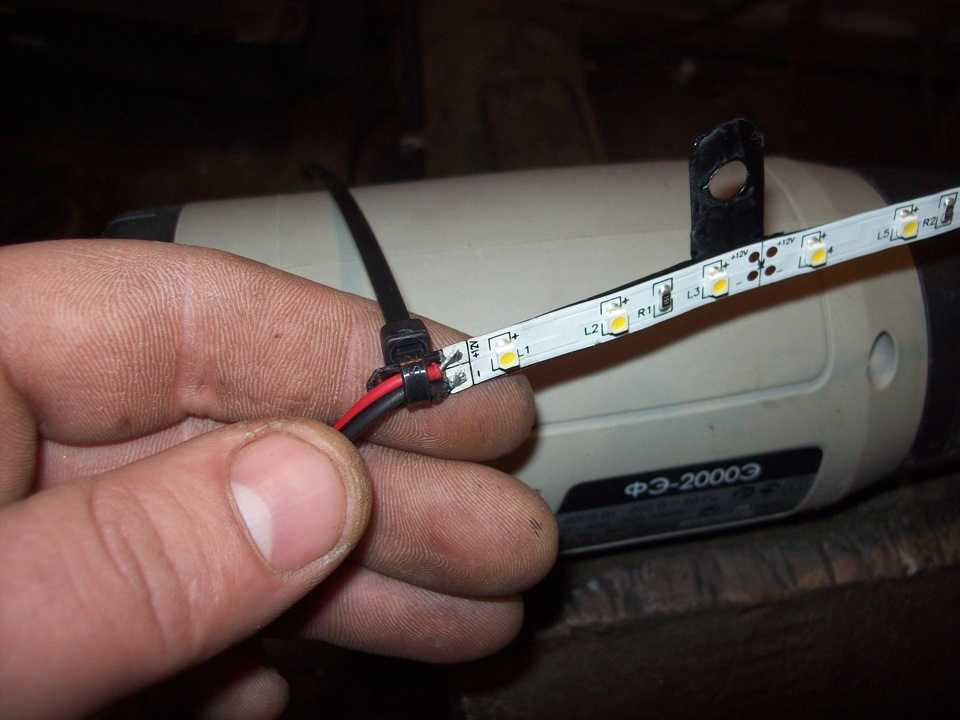

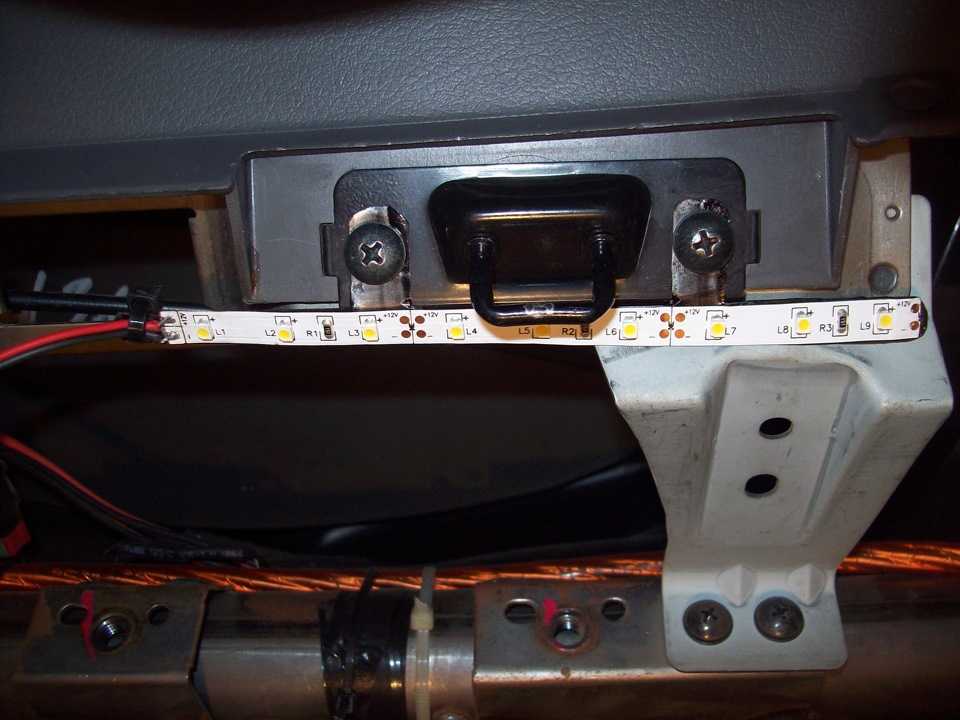

Далее покраска, наклейка ленты и закрепление проводов

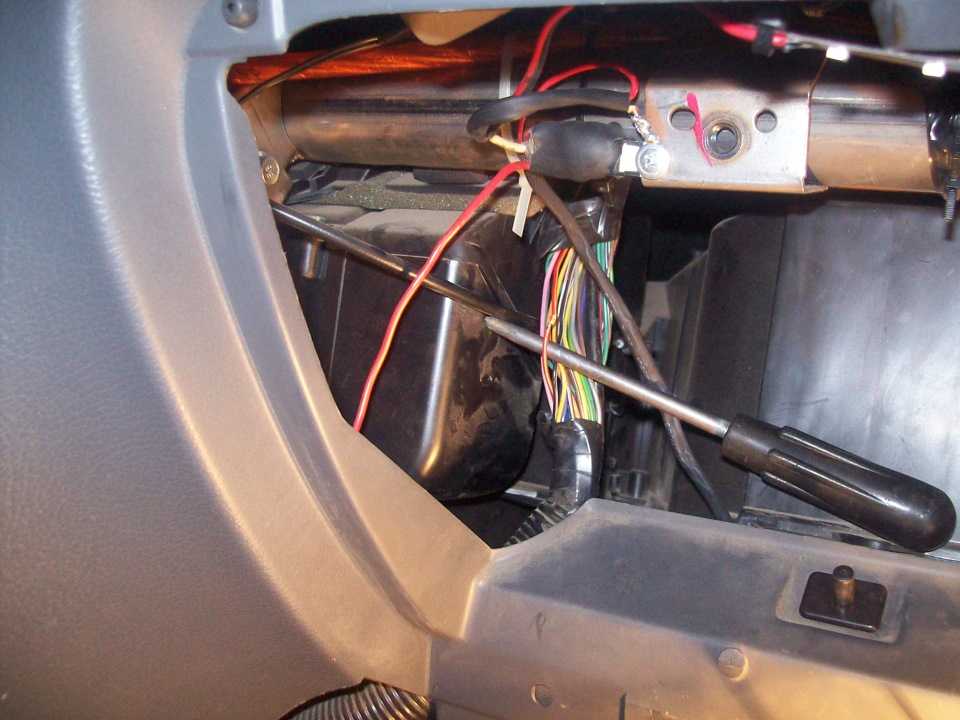

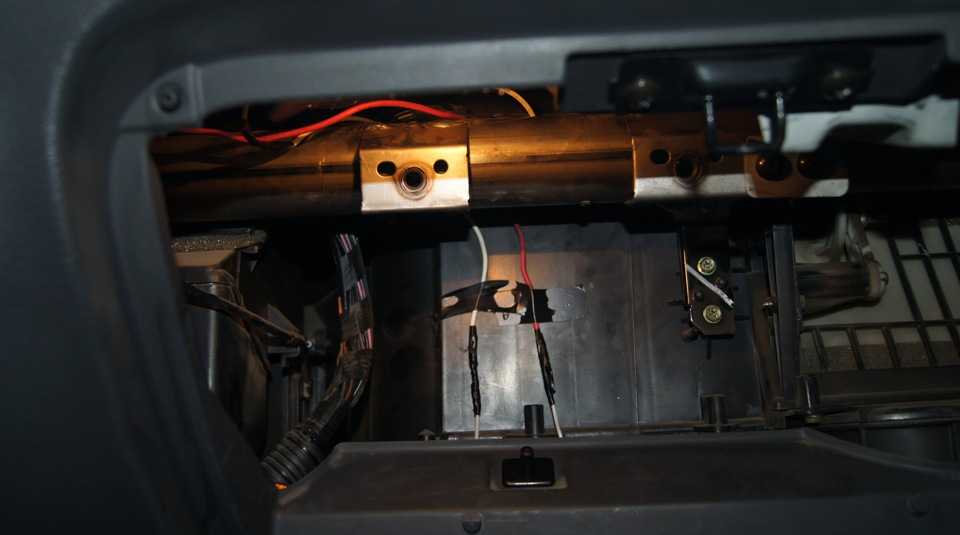

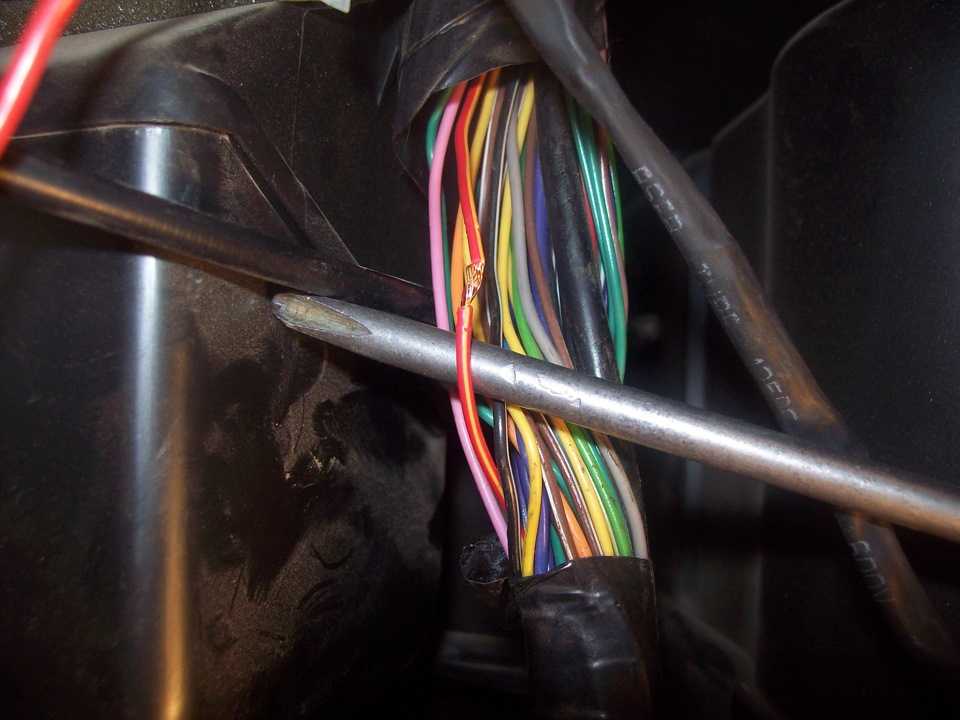

Постоянный плюс за бардачком идущий на питание аварийной сигнализации. Красно-желтый

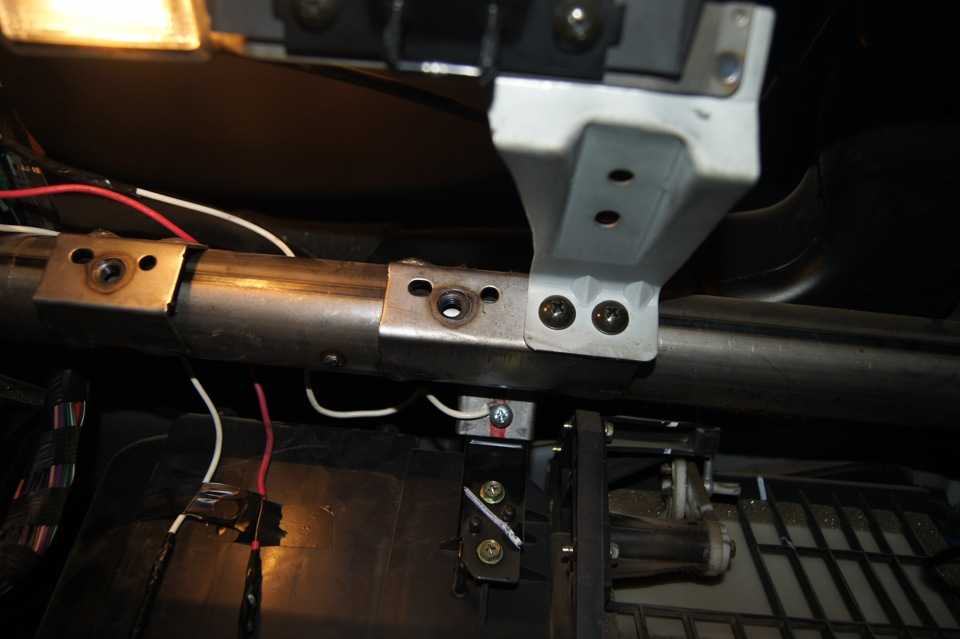

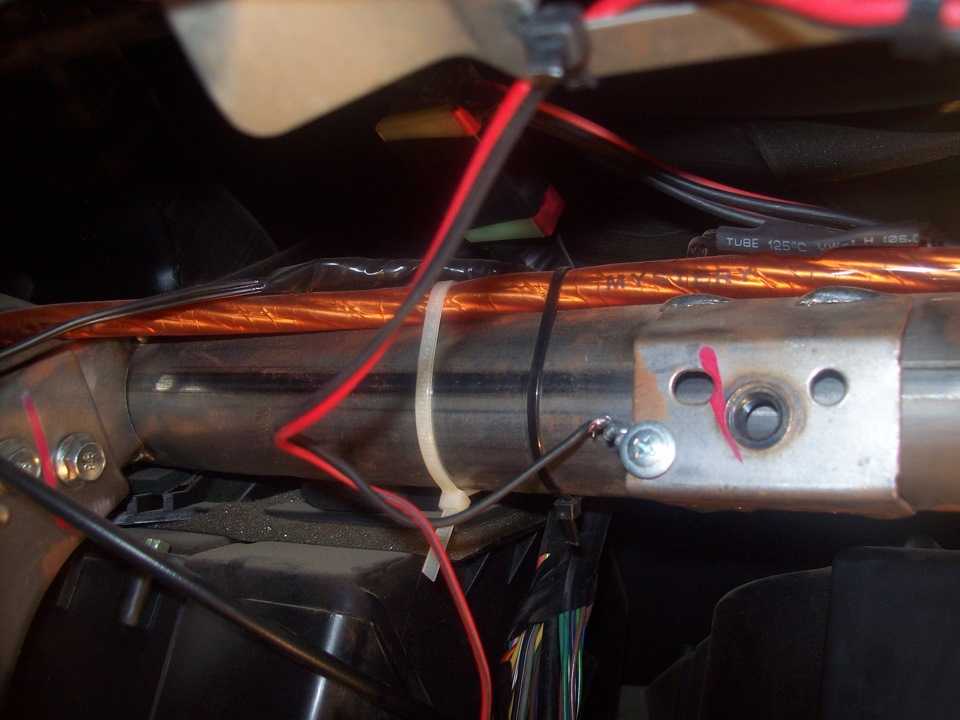

Массу закрепил на трубе жесткости над бардачком

Черный масса, красный плюс

Его я заказывал в куче со всеми запчастями

Ну в принципе и все далее сборка и готовый результат

Подсветка бардачка на Ланосе

Наверное, многие владельцы Шевроле Ланос сталкивались с тем, что в бардачке нет подсветки. Честно говоря, лично у меня это вызвало недоумение, если учесть тот факт, что изначально свет в бардачке был предусмотрен. На панели имеются места для крепления штатного плафона и даже концевика! К чему такая копеечная экономия – непонятно. Ланос от этого не стал дешевле, а вот у владельцев прибавилось забот.

Тем не менее, подсветка бардачка в Ланосе делается просто. Если купить недостающие детали, то на установку и подключение у вас уйдет максимум 30 минут. Для реализации подсветки в штатном исполнении вам потребуется:

  • 94580496 – концевик перчаточного ящика (бардачка);
  • 96247398 – плафон (аналог того, что стоит в багажнике, такие же стоят и в Нексии);
  • провода сечением

0.75 мм 2 ;

термоусадка или изолента.

Приобрести плафон и концевик вы можете практически в любом магазине, в котором имеются запчасти для Нексии и Ланоса. Если таковых у вас нет, то в этом случае придет на помощь всем известный Exist.ru.

6*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
