Установка камеры lacetti хэтчбек

Chevrolet Lacetti SW › Бортжурнал › Камера заднего вида на универсал Лачетти SW

Самоизоляция и майские праздники сделали своё дело. Супруга давно жаловалась на сложность парковки из-за больших габаритов. Камера куплена ещё в доллар по 60р. с алика (если надо дам ссылку на неё) за 1000р.

Схему подключения взял с интернета

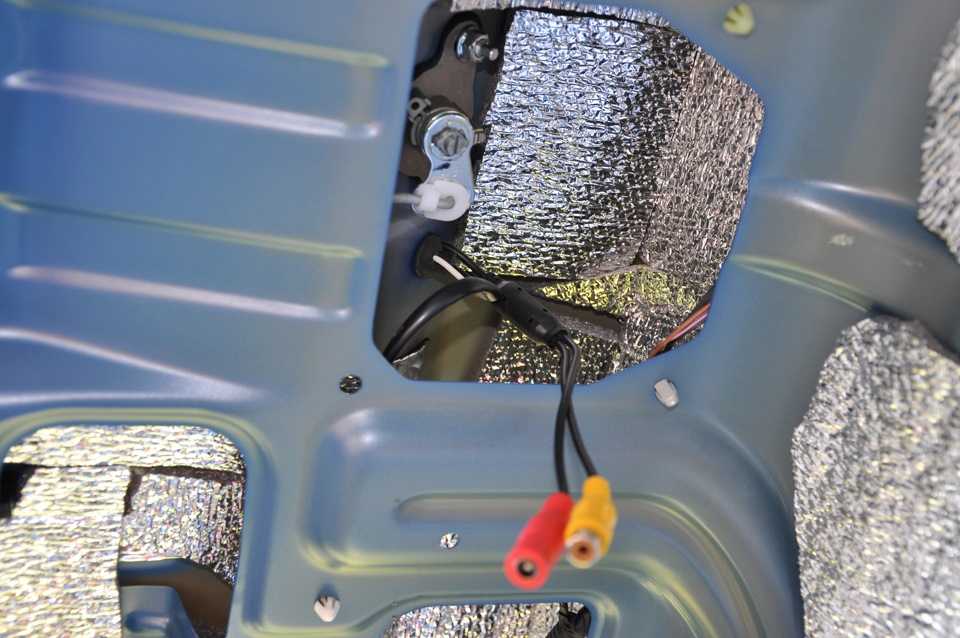

Снимаем обшивку задней двери.Снимаем задний дворник.К оси моторчика он прикипел. Прокладываем под дворник тряпку потолще, ослабляем гайку и легко молотком бьём по оси моторчика.Снимаем моторчик дворника (он оказался с разборки). Разбираем и набиваем смазкой для лодок, она лучше противостоит воде. Под моторчиком дворника есть ещё 1 крепление внешней пластиковой накладке.Снимаем пластиковую накладку. Видим сгнившие разъёмы для проводов подсветки номера. Вот почему она не работала.Снимаем плафоны подсветки. Но не тут-то было. Саморезы сгнили и почти лишились шляпок, пришлось высверливать их и на это ушёл почти час. Подобрал из имеющихся.Перепротягиваем сгнившие провода (для сращивания проводов использовал ГСИ-Т, это гильзы с термоусадкой) и ставим новые герметичные разъёмы (с алика находятся по запросу «Way AMP супер уплотнение»)Протащил 1 провод от моторчика дворника до выхода из двери в салоне с помощью вязального крючка супруги. Сделал из этого провода кольцо, в случае обрыва протаскиваемых проводов примотаю новый и не нужно будет протаскивать опять.Тянем провода камеры и питания через резинку, где проходит трубка омывайки и другие провода. Решил не рисковать и обрезал штекер камеры. Протаскивать тонкие провода легче и безопаснее.Питание камеры брал с лампочки заднего хода врезавшись в провод таким разъёмом с алика

Дополнительно изоляционным герметиком обработал.Видео провода камеры протягивал как все. Снял уплотнитель двери и подсунул под пластиковые накладки. В пороге зафиксировал рядом с имеющимися проводами. Таким образом дотянул по пространства за торпедой.Заранее обработал герметиком край плафона с камерой, пространство рядом с саморезами и саму камеру (кто-то писал что у него камера померла через пару месяцев от воды). Герметик подсох и теперь есть хорошее уплотнение.

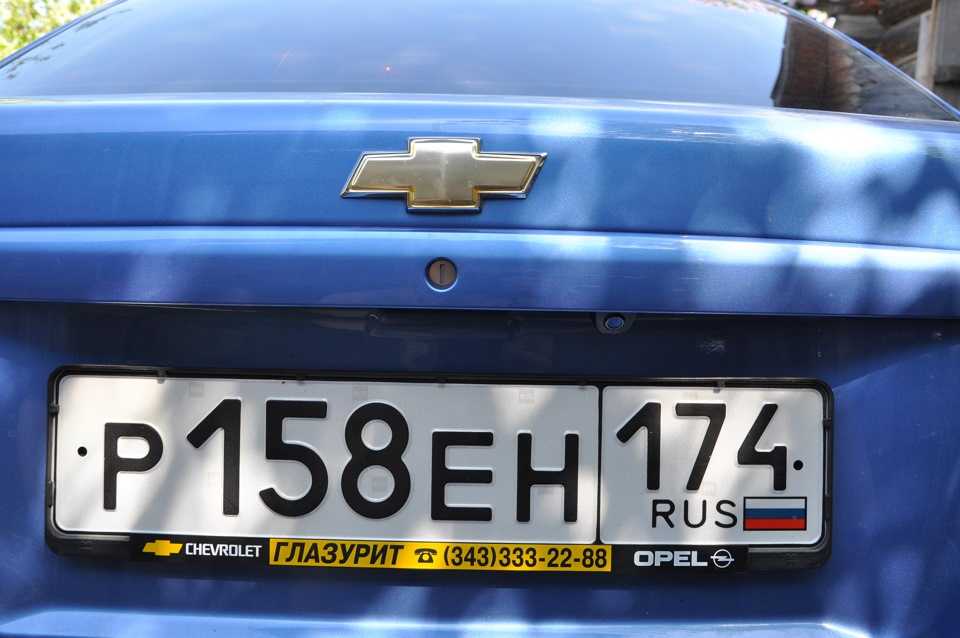

Прикручиваем плафоны и закидываем шляпки графиткой, чтоб не сгнили через пару лет.На этом всё. Далее будет установка 2 din магнитолы.

Источник

Как подключить?

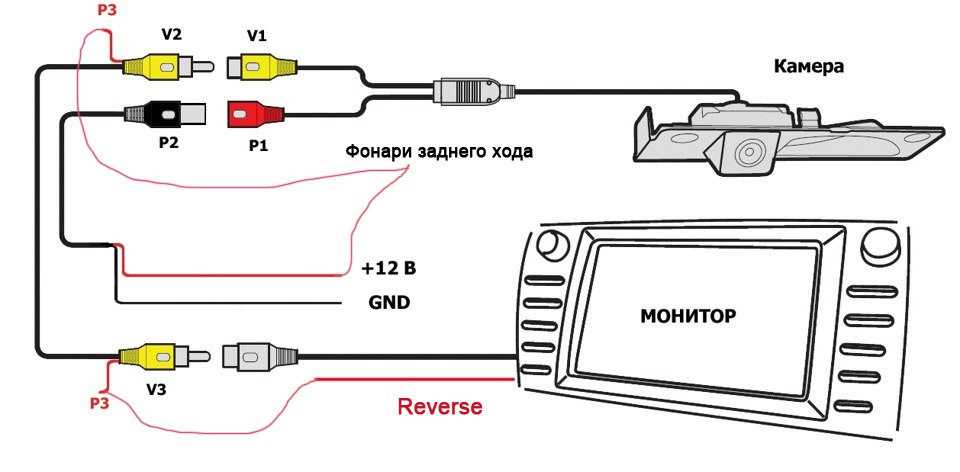

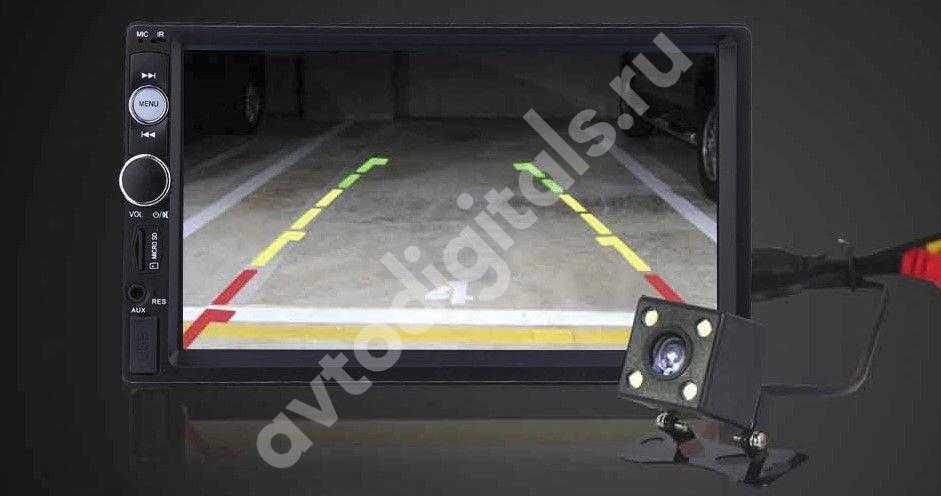

Перейдем, пожалуй, к стандартной схеме подключения камеры заднего вида к автомагнитоле.

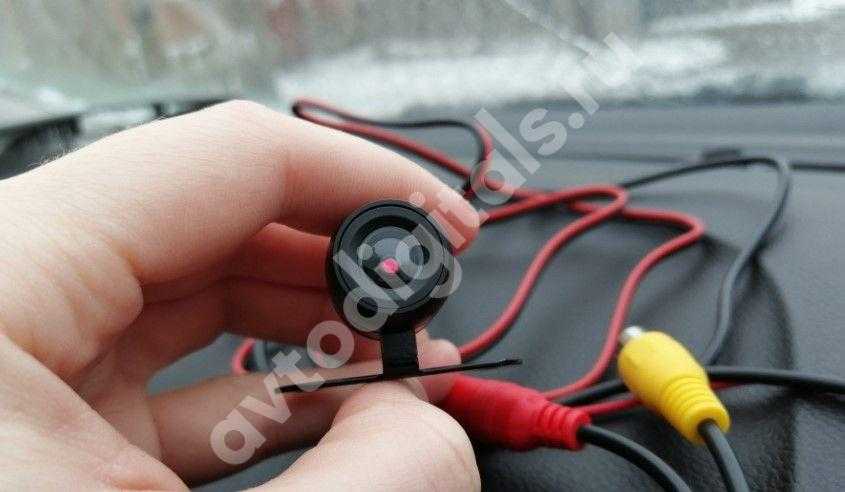

Итак, оптическое устройство представляет собой глазок объектива и два провода – один для питания, второй – для передачи видеосигнала. Первый подключают к огням заднего хода (так камера будет включаться при переводе коробки передач в режим езды назад), второй тянут через салон к магнитоле.

Что потребуется?

Подключение камеры заднего вида к штатной или сторонней магнитоле требует минимального набора инструментов:

  • Дрель со сверлами нужного размера;
  • Кусачки, бокорезы;
  • Изолента;
  • Герметик.

Если родные провода из комплектации слишком короткие (питание и видеовыход), их нужно нарастить. Продаются за копейки в любом магазине электрики.

Как подключить: этапы

Далее, непосредственно, рассмотрим, как подсоединить камеру заднего вида к магнитоле:

  • Загоните автомобиль в теплый бокс. На холоде клипсы крепления обивки багажника и салона становятся хрупкими;

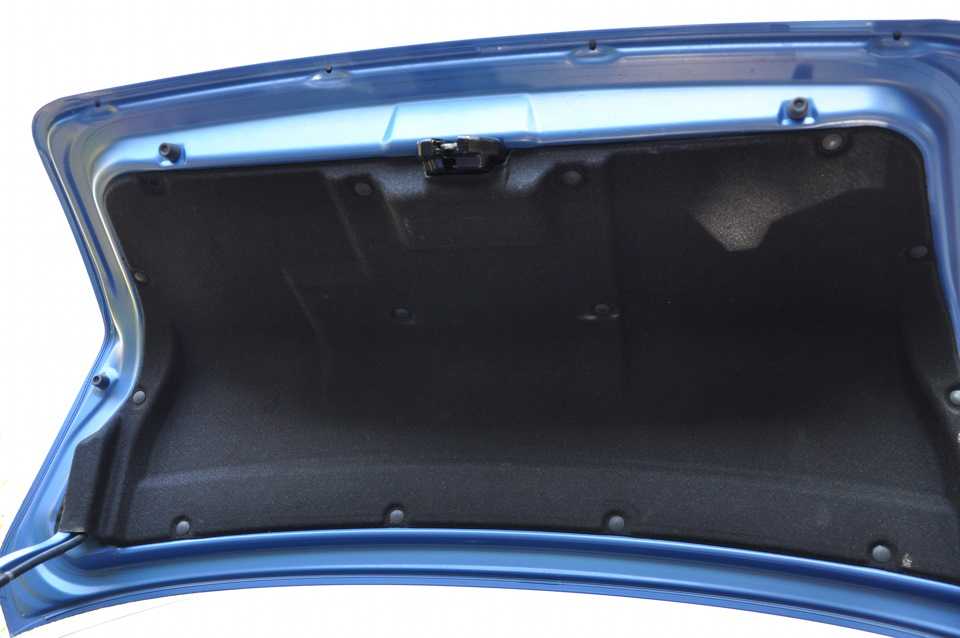

  • Снимите внутреннюю обивку багажника в месте врезки видеогаджета;
  • Обычно, прибор идет в комплекте со специальным кронштейном. Разметьте отверстия под крепежные болты и кабель видеовыхода;
  • Просверлите;
  • Пропустите кабеля в отверстие, прикрутите глазок, предварительно, обработав все проходы снаружи и изнутри герметиком;

  • Отсоедините клеммы с аккумулятора;
  • Запитайте камеру от фонаря заднего хода;

Видеопровод протяните через салон к магнитоле. Лучше вести по полу вдоль боковой стенки салона, предварительно подняв обивку. Не забудьте по ходу протягивания закрепить его в нескольких местах;

Далее, чтобы подключить камеру заднего вида к магнитоле – китайской Андроид, Pioneer, 2din, штатной или любой другой, просто выньте ее из гнезда и воткните видеокабель в соответствующий разъем;

  • Не забудьте снова подключить аккумулятор (верните клеммы на место);
  • Готово. Можете тестировать. Некоторые магнитолы требуют в настройках Меню включить опцию камеры заднего вида. Найдите соответствующий пункт и активируйте клавишу «Вкл.». Осталось настроить линии разметки, опции изображения, угол наклона и другие параметры. Все – через меню магнитолы.

Похожие работы

Камера заднего вида на Volvo S60

Камера заднего вида в Renault Master

Камера заднего вида в Jeep Commander

Камера заднего вида на DAF LF

Камера заднего вида на Mitsubishi Pajero Sport III

Камера заднего вида на Citroen Jumper

Установка камеры переднего вида на Nissan Patrol V (Y61)

Установка передней, задней и боковых камер на Dodge RAM III

Камера на штатный монитор Toyota LC Prado 150 Рест.1

Камера на штатный монитор Honda Accord IX

Камера заднего хода на Prado 150

Камера с омывателем на Volvo XC90 II

Передняя и задняя камера в Chevrolet Cruze

Передняя и задняя камера в Kia Rio III Рестайлинг

Камера заднего вида в Chevrolet Aveo II

Задняя камера в Peugeot Boxer

Камера заднего вида в Nissan Sentra VII B17

Камера заднего хода в Volkswagen Polo V

Камера заднего вида в FAW Besturn X80

Камера заднего вида на Mercedes-Benz Sprinter

Камеры заднего и переднего вида в Hyundai Creta

Камера заднего вида на Citroen Berlingo II

Камера заднего вида на Kia Sportage IV

Камера заднего вида в SsangYong XLV

Камера в Hyundai Creta

Камера на штатный дисплей Mazda 6 III Рестайлинг

Камера заднего вида на Hyundai Creta

Камера заднего вида на Газель NEXT

Замена камеры в Mercedes-Benz Viano

Камера заднего хода на Hyundai Creta

Камера на заводской монитор BMW 7 E38 Рестайлинг

Установка камеры переднего хода на Chevrolet Cruze

Установка камеры заднего хода в Nissan Almera III

Штатная камера на Volkswagen Caravelle T6

Установка камеры в Mitsubishi Pajero Sport 2

Камера заднего вида на Nissan Juke

Камера заднего вида на Ford Transit

Камера заднего вида в BMW X6

Камера заднего вида в Ford Mondeo IV Рестайлинг

Установка задней камеры на Volkswagen Caravelle T6

Установка задней камеры на Skoda Rapid

Установка камеры заднего хода на Lada Vesta

Установка камеры заднего вида на Ford Transit

Камера заднего вида на Lexus ES VI 200

Установка камеры заднего вида на Fiat Ducato

Установка камеры заднего вида на Captiva

Установка камеры на Hyundai Sonata

Установка камеры на Mercedes R170

Камера заднего вида на Mitsubishi ASX

Установка камеры на Orlando

Установка камеры на Toyota Sienta

Установка камеры на Toyota Avensis

Камера заднего вида Transporter

Установка камеры заднего вида на GL400

Камера заднего вида на Hyundai Solaris

Установка камеры заднего вида на Patrol

Камера заднего вида Suzuki SX4

Камера заднего вида Qashqai

Камера заднего вида Outlander

Камера заднего вида Chrysler Pacifica

Камера на штатный монитор в Audi Q3

Камера заднего вида BMW X3

Камеры заднего и переднего вида Ford F-250

Камера заднего вида Ford Focus 3

Камера заднего вида Ford Focus 2

Камера заднего вида Hyundai Santa Fe

Камера заднего вида на Mazda CX-7

Камера заднего вида Mazda 3

Камера заднего вида Pajero Sport

Камера заднего вида Opel Combo

Камера заднего вида Peugeot Boxer

Камера заднего вида Porsche Cayenne

Камера заднего вида для Рено Дастер

Установка камеры заднего вида и штатной магнитолы

Камера заднего вида SsangYong Kyron

Камера заднего вида Rexton

Камера заднего вида Actyon

Камера заднего вида Grand Vitara

Установка камеры заднего вида на RAV4

Камера заднего вида Land Cruiser 100

Камера заднего вида Corolla

Установка камеры заднего вида на Мультивен

Где лучше установить?

Итак, камера заднего вида – это полезное приспособление, позволяющее водителю безопасно маневрировать машиной во время езды обратным ходом. Главное, наладить хороший обзор, не ограниченный различными препятствиями.

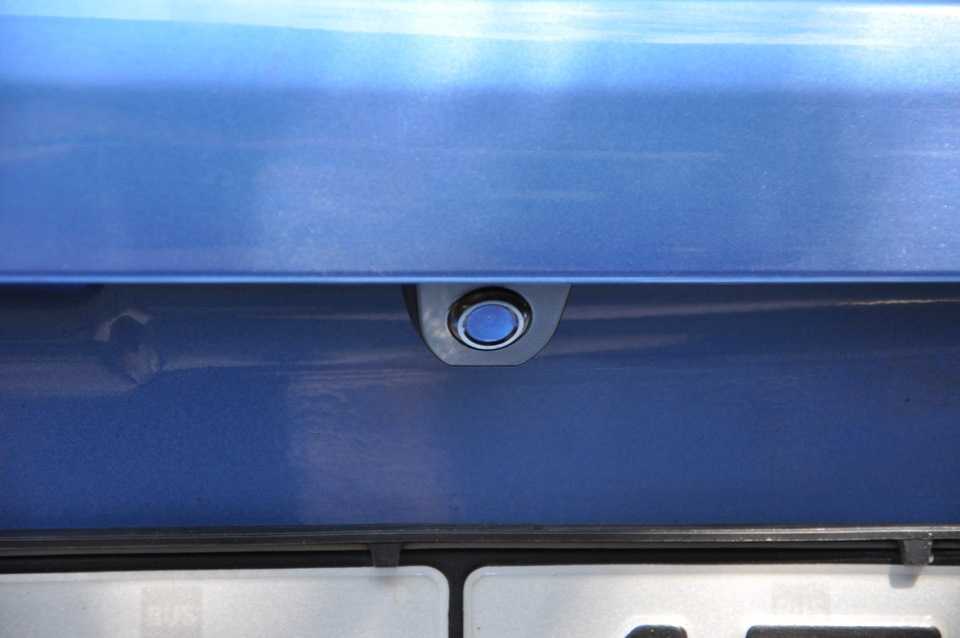

А потому, важно выбрать правильное место установки глазка. Самый оптимальный вариант – ниша под задним бампером, над номерным знаком

Также есть устройства, вмонтированные в саму номерную рамку.

Минусами такого размещения являются подверженность быстрому загрязнению и риск кражи. Однако, если оборудовать глазок специальной защитой (бытовая химия, автоматическая шторка или устройство омывателя) или, банально, пристрастно следить за его чистотой, первая проблема улетучится. В отношении же второй, достаточно обеспечить камере прочное крепление на саморезы с обратной стороны бампера, и грабители вряд ли захотят с вами возиться.

Также камеру заднего вида можно установить в салоне, что одним махом решит указанные выше проблемы. Но, при этом сузятся углы обзора, половину экрана магнитолы будет занимать изображение багажника, в объектив не попадет ближайшая зона под бампером (а вдруг, кошка?), а также пострадает качество изображения (наличие дополнительного стекла в виде препятствия). А еще, зимой окно может запотевать, летом загрязняться и т.д.

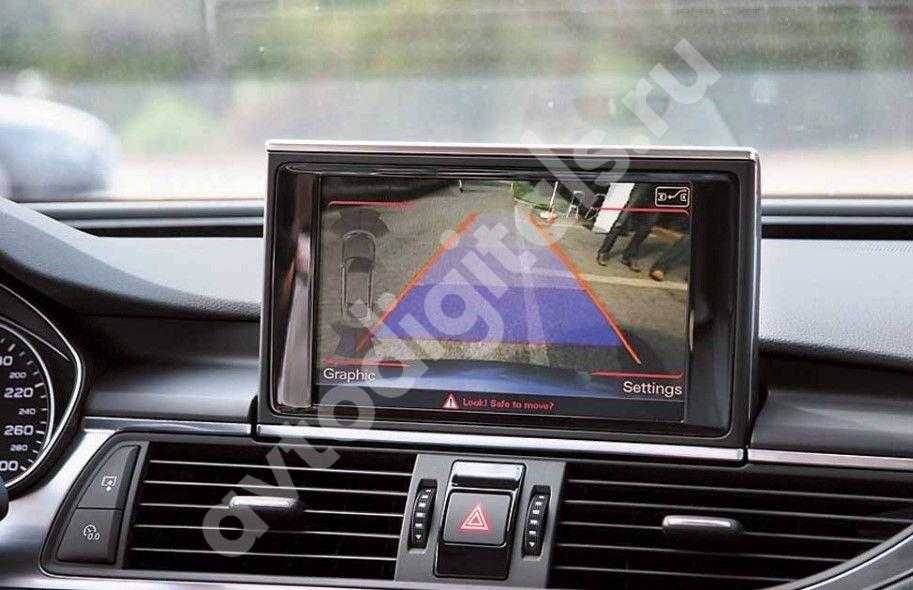

Любая ли магнитола подойдет?

По факту, автомагнитола – это лучший вариант обеспечения перевода сигнала с камеры в визуальную картинку. Подключение камеры заднего вида возможно к любой магнитоле – штатной (от изготовителя), сторонней, на базе Андроид, китайской и т.д. Самое главное, у нее должен быть дисплей и подходящий разъем для видеокабеля с вашей камеры (обычно, они стандартные).

Однако, если у вас китайский гаджет (а то и оба), возможны сюрпризы. Если планируете подключение камеры заднего вида к китайской магнитоле, например, 2din, перед приобретением уточняйте у продавца, совместимы ли они друг с другом. Проще будет открыть спор, в случае чего.

Схема подключения

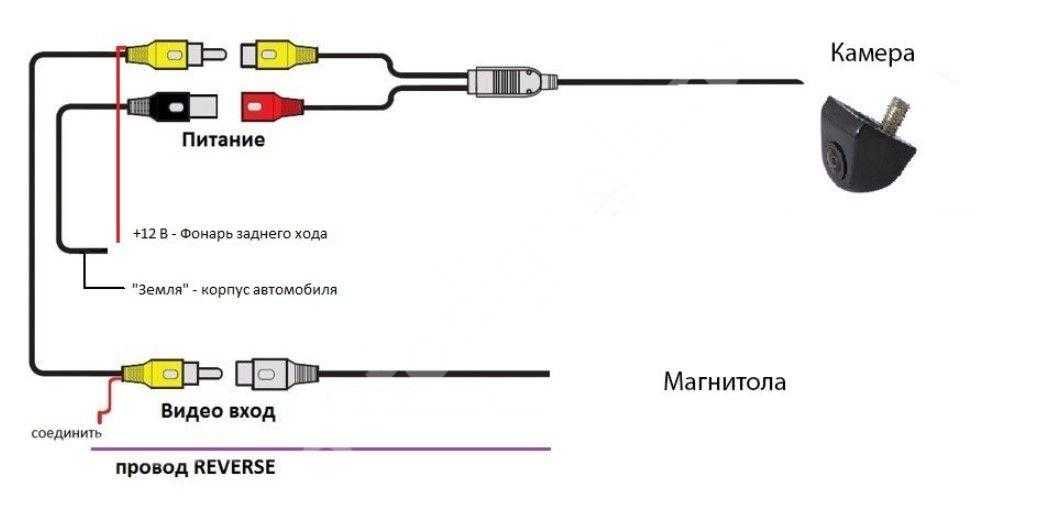

Схема подключения камеры заднего вида к магнитоле предельно проста. Однако, если вы не сильны в электрике, рекомендуем, все же, обратиться в сервис или попросить помощи более сведущего друга. Чтобы не спалить всю проводку в машине (и такое бывает).

Все дело в реле контроля исправности ламп. Если объяснять просто, там электропитание на все лампы машины подается прерывисто, но в очень высокой амплитуде. Человеческий глаз думает, что огни горят непрерывно, на деле же, они очень-очень часто мигают. Если от такой сети запитать стороннее устройство, ему не хватит тока (необходимы постоянные 12В). Результатом станет отсутствие сигнала, отказ включаться или передача изображения с жуткими помехами.

Как же подключить камеру заднего вида к автомагнитоле в такой машине?

Устройство к лампам обратного хода подключают через 4-контактное реле, подав питание от прикуривателя (на него режим контроля исправности ламп не распространяется).

Установка камеры заднего вида в Chevrolet Lacetti универсал

Отчет подготовил и прислал наш уважаемый клиент

Михаил Николаевич Пустоваров

из города Волгоград,

за что ему был присвоен статус «Оптовый покупатель

УСТАНОВКА КАМЕРЫ ЗАДНЕГО ВИДА В CHEVROLET LACETTI УНИВЕРСАЛ

И так, господа автолюбители, начинаем устанавливать видеокамеру заднего вида.

Проштудировав множество предложений в сети интернет, выбор пал на эту камеру:

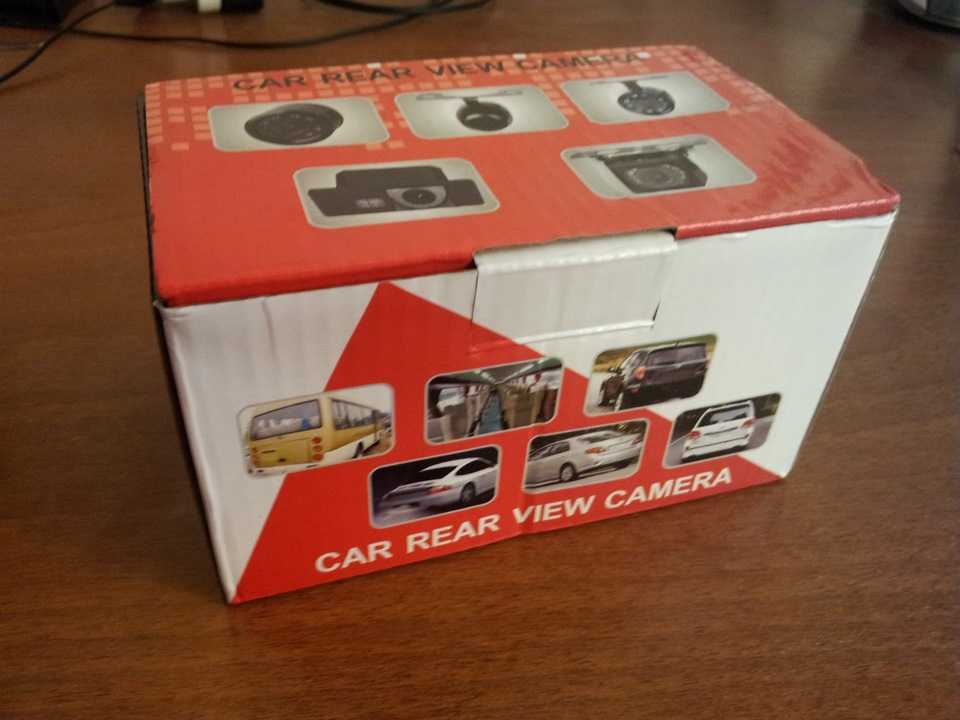

Получаем вот такой комплект для установки:

Будем ставить под номерной знак в плафон освещения номерного знака:

ВНИМАНИЕ: ВСЕ РАБОТЫ ПРОВОДЯТСЯ С ОТКЛЮЧЕННОЙ КЛЕММОЙ АКБ

Снимаем обшивку задней двери, там ничего сложного нет, снимаем также правый ( мне показалось там будет лучше), кому левый на ваше усмотрение, плафон освещения заднего номерного знака и наблюдаем, что КЗВ не так то просто установить…. Если не повозиться. Но трудности нас не пугают, так как процесс уже начался и хотелось по быстрей всё закончить, берём дрель, сверлим небольшое отверстие и после аккуратно увеличиваем его в диаметре, для того чтобы прошли в это отверстие разъёмы подключения от КЗВ, вот что получается:

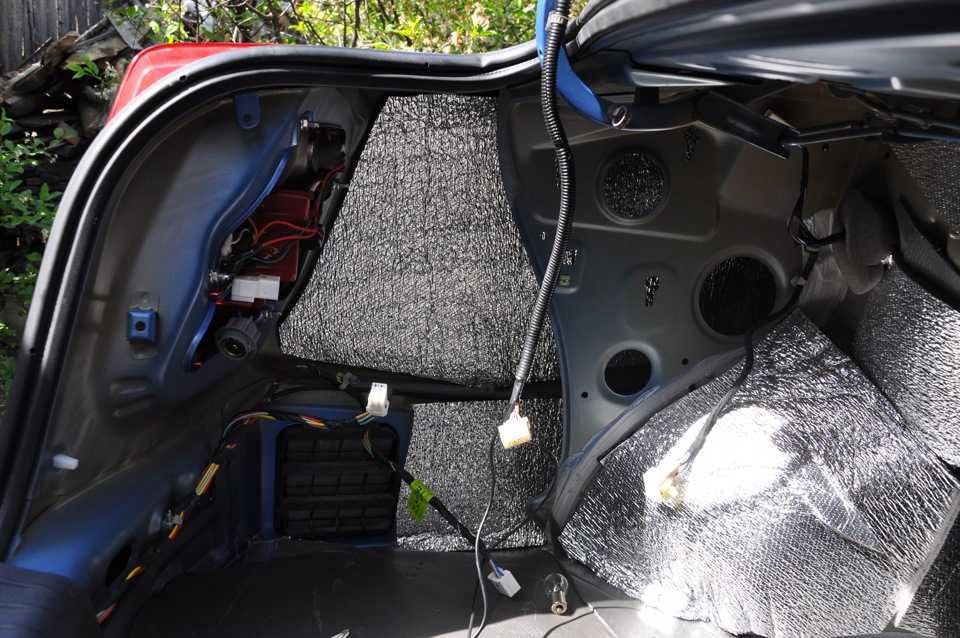

Далее берём гофру ( я брал 8-ку) и убираем все провода туда

Да, вот ещё не менее важный электро-приборчик, без которого ни как не обойтись:

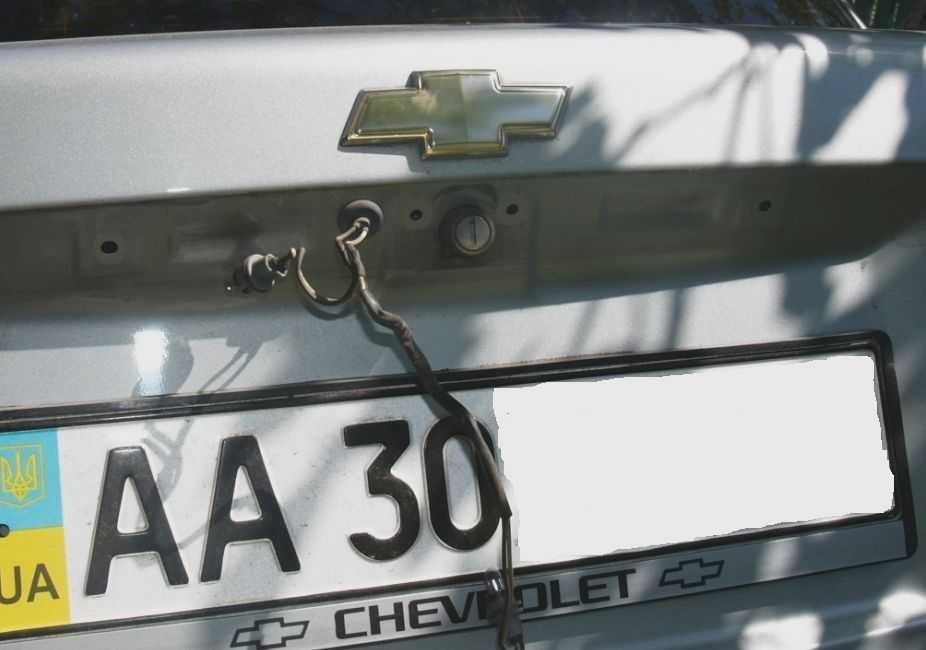

После укладки проводов в гофру, заводим провода в отверстие рядом с ручкой открывания задней двери, далее в просверленное нами отверстие:

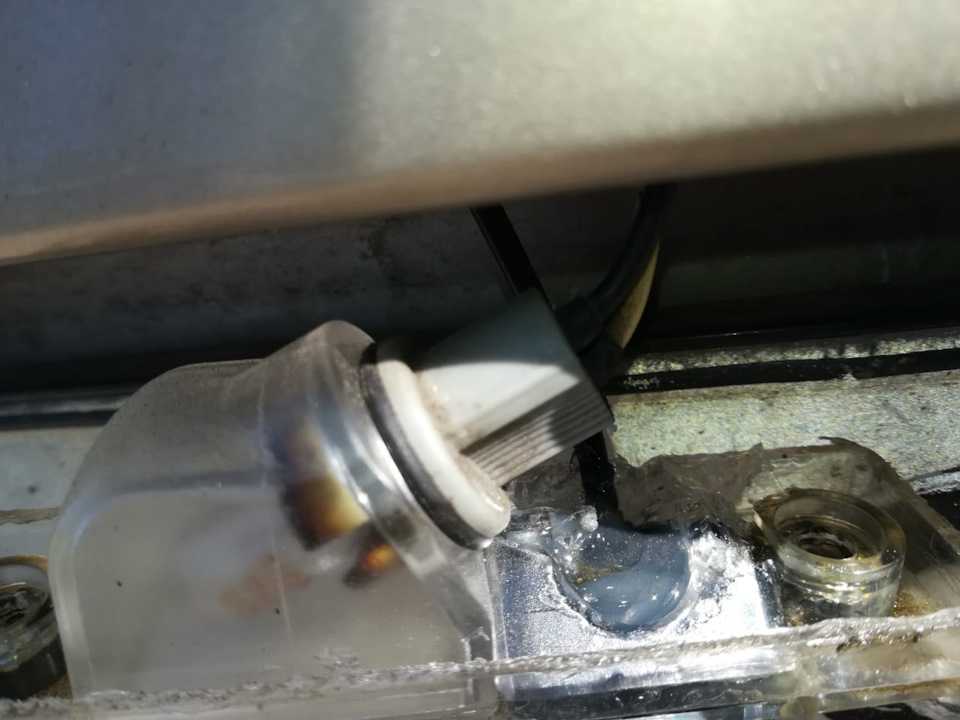

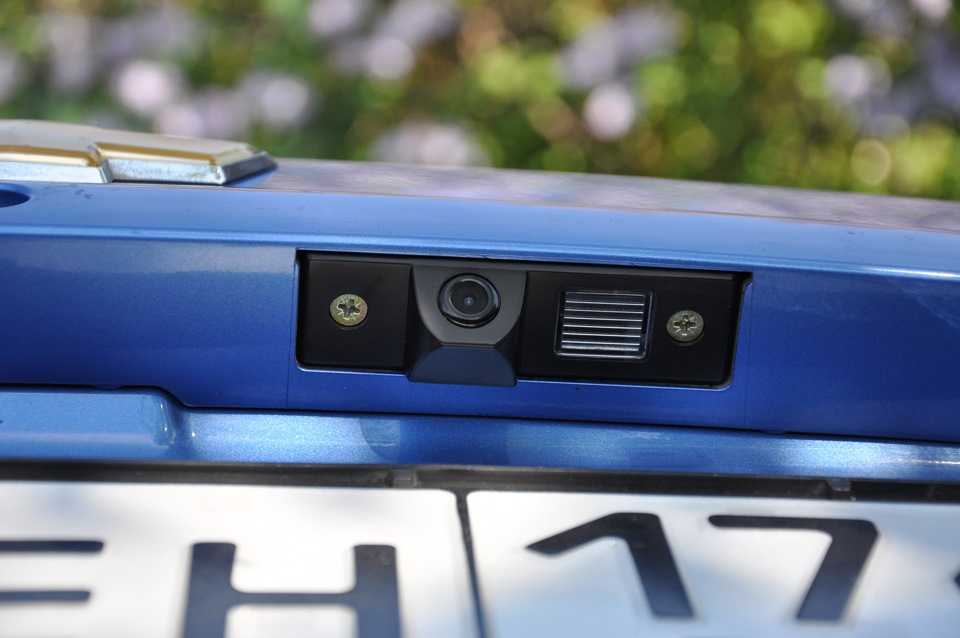

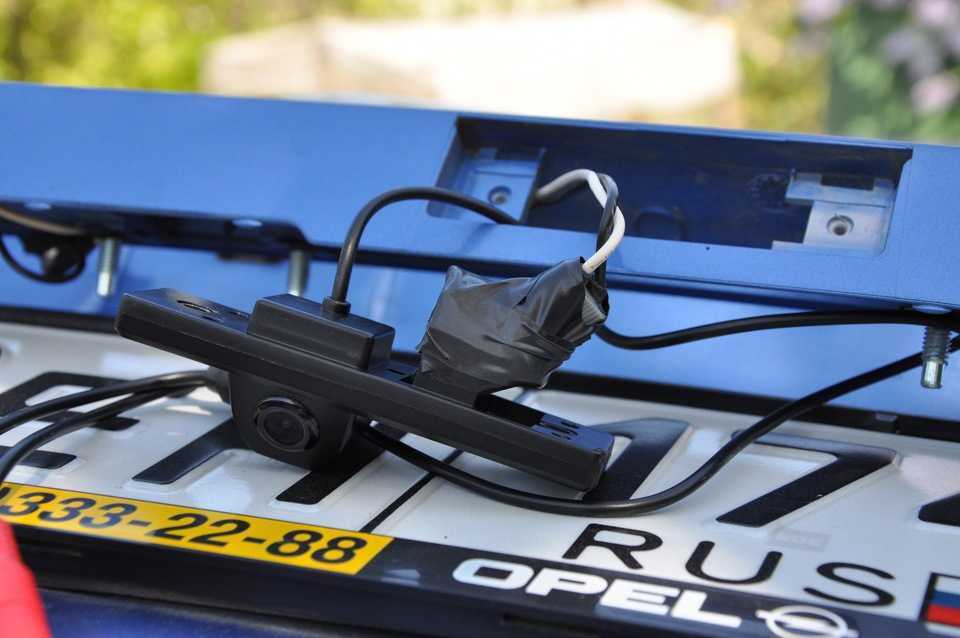

Саму камеру сажаем на клей «Момент» к плафону освещения и сажаем на саморез крепления плафона (второй саморез не рискнул вкручивать), вот так:

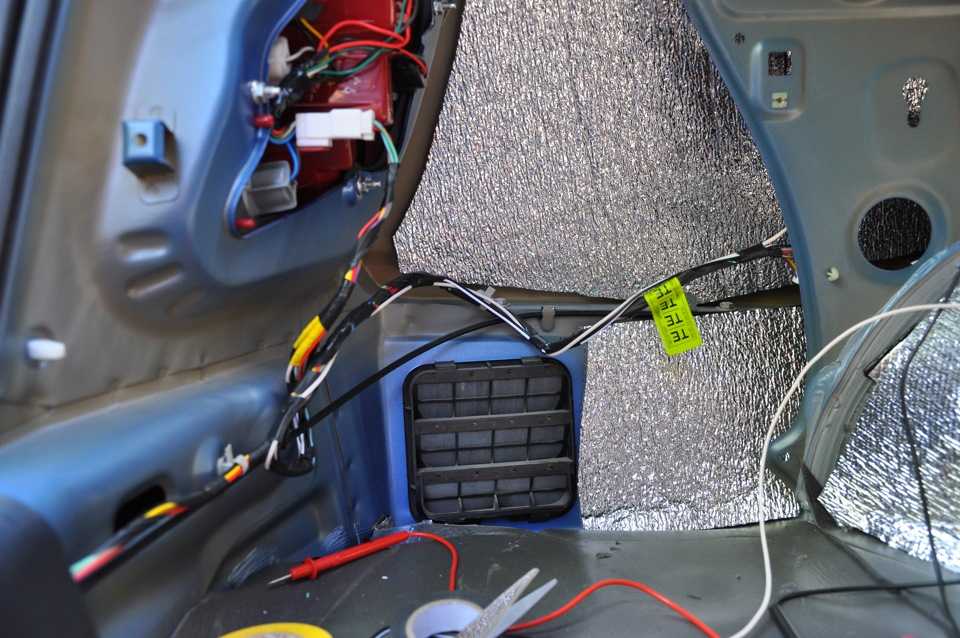

Далее прокладываем провода по проводке автомобиля, крепим хомутиками, так надёжнее.

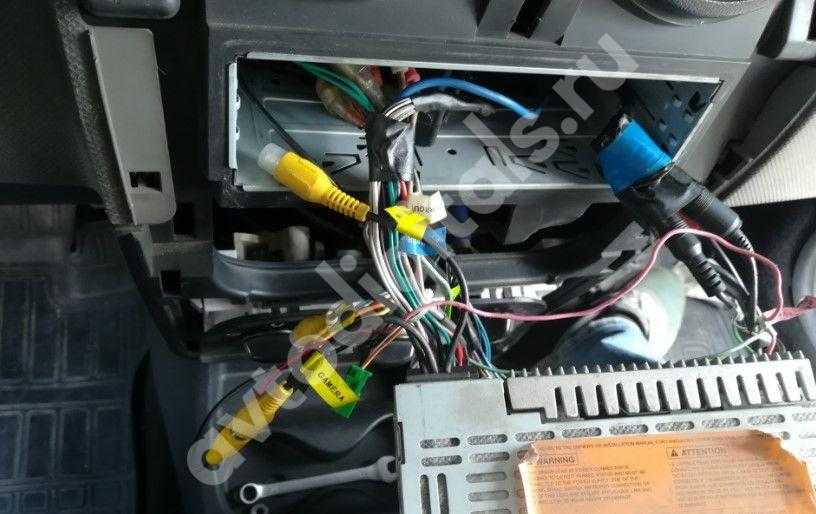

Подсоединяем к проводам подключения к магнитоле или к монитору( в моём случае к магнитоле)

ВНИМАНИЕ: ВСЕ РАБОТЫ ПРОВОДЯТСЯ С ОТКЛЮЧЕННОЙ КЛЕММОЙ АКБ

А вот и тот самый прибор, с помощью которого делаем изоляцию от проникновения воды и от перетирания проводов:

Ведём провод под задним сидением, под обшивку, и центральной консолью для подключения к магнитоле

ВНИМАНИЕ: ВСЕ РАБОТЫ ПРОВОДЯТСЯ С ОТКЛЮЧЕННОЙ КЛЕММОЙ АКБ

Далее подключаем питание камеры: минус ( черный провод) сажаем на корпус, крепим на болт массы расположенный на левой задней стойке;

Плюс сажаем на провод заднего хода ( на фото он моём пальце)

Примерно так всё выглядит после подключения

Чуть не забыл: оранжевый проводок, который торчит из видео провода, нужно тоже подключать на провод заднего хода.

Всё подключено, проверяем несколько раз всю проводку, ставим клемму обратно и наслаждаемся своей работой.

Цена вопроса – стоимость самой камеры, на вкус и цвет как говорится, и несколько литров пива;

Источник

Установка камеры заднего вида — logbook chevrolet lacetti панорамная крыша 2008 on drive2

Отчет подготовил и прислал наш уважаемый клиент

Михаил Николаевич Пустоваров

за что ему был присвоен статус «Оптовый покупатель

УСТАНОВКА КАМЕРЫ ЗАДНЕГО ВИДА В CHEVROLET LACETTI УНИВЕРСАЛ

И так, господа автолюбители, начинаем устанавливать видеокамеру заднего вида.

Проштудировав множество предложений в сети интернет, выбор пал на эту камеру:

Получаем вот такой комплект для установки:

Будем ставить под номерной знак в плафон освещения номерного знака:

ВНИМАНИЕ: ВСЕ РАБОТЫ ПРОВОДЯТСЯ С ОТКЛЮЧЕННОЙ КЛЕММОЙ АКБ

Снимаем обшивку задней двери, там ничего сложного нет, снимаем также правый ( мне показалось там будет лучше), кому левый на ваше усмотрение, плафон освещения заднего номерного знака и наблюдаем, что КЗВ не так то просто установить…. Если не повозиться. Но трудности нас не пугают, так как процесс уже начался и хотелось по быстрей всё закончить, берём дрель, сверлим небольшое отверстие и после аккуратно увеличиваем его в диаметре, для того чтобы прошли в это отверстие разъёмы подключения от КЗВ, вот что получается:

Далее берём гофру ( я брал 8-ку) и убираем все провода туда

Да, вот ещё не менее важный электро-приборчик, без которого ни как не обойтись:

После укладки проводов в гофру, заводим провода в отверстие рядом с ручкой открывания задней двери, далее в просверленное нами отверстие:

Саму камеру сажаем на клей «Момент» к плафону освещения и сажаем на саморез крепления плафона (второй саморез не рискнул вкручивать), вот так:

Далее прокладываем провода по проводке автомобиля, крепим хомутиками, так надёжнее.

Подсоединяем к проводам подключения к магнитоле или к монитору( в моём случае к магнитоле)

ВНИМАНИЕ: ВСЕ РАБОТЫ ПРОВОДЯТСЯ С ОТКЛЮЧЕННОЙ КЛЕММОЙ АКБ

А вот и тот самый прибор, с помощью которого делаем изоляцию от проникновения воды и от перетирания проводов:

Ведём провод под задним сидением, под обшивку, и центральной консолью для подключения к магнитоле

ВНИМАНИЕ: ВСЕ РАБОТЫ ПРОВОДЯТСЯ С ОТКЛЮЧЕННОЙ КЛЕММОЙ АКБ

Далее подключаем питание камеры: минус ( черный провод) сажаем на корпус, крепим на болт массы расположенный на левой задней стойке;

Плюс сажаем на провод заднего хода ( на фото он моём пальце)

Примерно так всё выглядит после подключения

Чуть не забыл: оранжевый проводок, который торчит из видео провода, нужно тоже подключать на провод заднего хода.

Всё подключено, проверяем несколько раз всю проводку, ставим клемму обратно и наслаждаемся своей работой.

Время ушло примерно часа 3,5 — забыл засечь;

Цена вопроса – стоимость самой камеры, на вкус и цвет как говорится, и несколько литров пива;

Плюсы и минусы подключения к магнитоле

В завершение, рассмотрим плюсы и минусы установки камеры заднего вида с магнитолой.

Плюсы:

  • Не нужно покупать отдельный монитор или изощряться, соединяя с планшетом;
  • Относительная простота подключения;
  • Подходят, практически, любые магнитолы с дисплеем;
  • Подключить можно самостоятельно, без опыта работы автомобильным электриком.

Минусы:

  • Если глазок устанавливается снаружи, придется сверлить бампер;
  • Много возни с протягиванием кабелей под обивкой (от заднего бампера до передней панели);
  • Если вы совершенно не имеете представления о принципах работы электрической цепи авто, обращения к электрикам не избежать.

И последние советы! Перед тем, как прятать провода под обивкой, убедитесь, что видеогаджет нормально работает на заведенной тачке при переводе коробки в режим езды задним ходом. И перед установкой проверьте фонари обратного хода мультиметром на наличие чистого питания (непрерывные 12 В), чтобы исключить проблему с контролем исправности ламп. Ну, или хотя бы, быть к ней готовым.

Вот и все! Надеемся, статья была для вас полезной!

Chevrolet Lacetti Синяя птица › Бортжурнал › Установка камеры заднего вида

Вчера неожиданно пришла камера заднего вида! Почта России меня приятно удивила, доставив посыль, заказанную 9 мая всего за 22 дня! В этом году это просто рекорд скорости, в среднем обычно было 55-65 дней!

Ну раз камера пришла, работа на выходные появилась!

Заказывал камеру с Sony CCD матрицей отсюда. По сравнению с CMOS, CMD и простой CCD должна быть лучше чувствительность в тёмное время, выше разрешение (520p vs 420p) и другие характеристики по-лучше. Внутри была камера, видеокабель 5 метров и кабель питания. По деньгам обошлась в $20 или 620руб. У нас такие продают от 2000 до 3500 тыс.руб!

Image sensors: 1/4″ color sony CCD ChipTV System: NTSC default & PAL requestMinimum illumination.

Далее изнутри откручиваем 6 гаек крепления планки над номером.

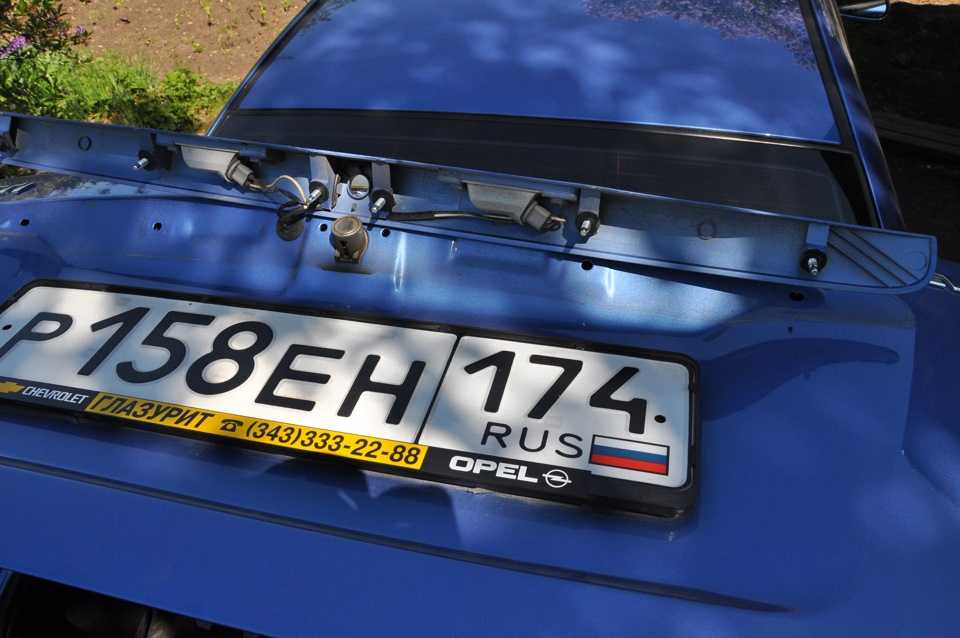

Вытаскиваем один из плафонов подсветки номера. Я решил убрать правый, чтобы камера была ближе к центру.Ставим камеру в штатное место. Сама камера встает идеально по размеру, но штатные саморезы не подходят. Закрепил её саморезами 4х20, подошли идеально. Лампа подсветки как надо не встала, пришлось закрепить её на изоленту. Тут крепление отличается от штатного.

Далее просовываем разъемы от камеры в крышку багажника. Для провода я сделал надрез в резиновом уплотнителе.

Затем начался довольно кропотливый процесс просовывания проводов в штатную гофру, которая идёт из крышки багажника по петле. Разъем-тюльпан отрезать не стал, всё удалось протянуть с ним. 2 провода нормально поместились в небольшую гофру, место там есть!

Потом скидываем обшивку крыла багажника, тоже сложностей никаких. Подключаем питание камеры к проводам от лампы заднего хода. К «+»му проводу подсоединяем дополнительный провод, который пойдёт к магнитоле, чтобы она переключалась на камеру при включении задней передачи. Провода надо около 5 метров.

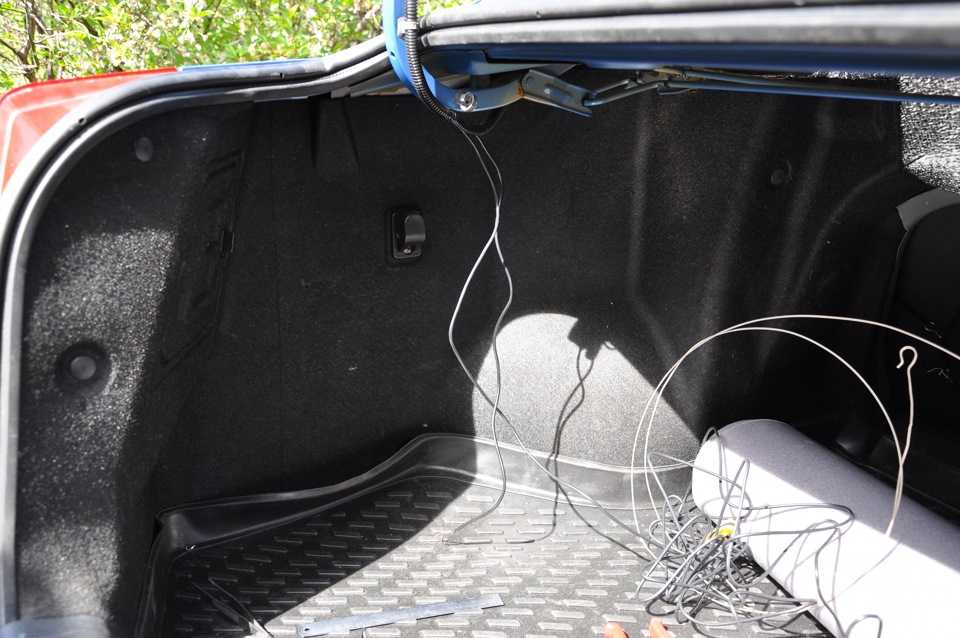

Затем начался гемор с протяжкой проводов из багажника в торпеду.Думал, через что лучше протянуть: подлокотник или пороги. Решил по порогам вести (на счет проще, думаю проще все же через подлокотник).

Из багажника в салон провода протянул через большое отверстие с поролоном над аркой колеса. Через него провода выходят под обшивку арки. Но вот со снятием обшивки арки со стороны салона возникили сложности. Полностью снять её так и не получилось, т.к. нужно было снимать спинку дивана, а подходящих ключей не было. В итоге сломал одно крепление внутренней клипсы (уж больно крепко сидят), но провода с помощью стальки всё же протянул.

Затем снимаются пороги. Пластик обшивки стойки снимать не стал, тоже протянул с помощью стальки. Свободное место позволяет это сделать.Ну а дальше тянем провода под рулём и в панель.

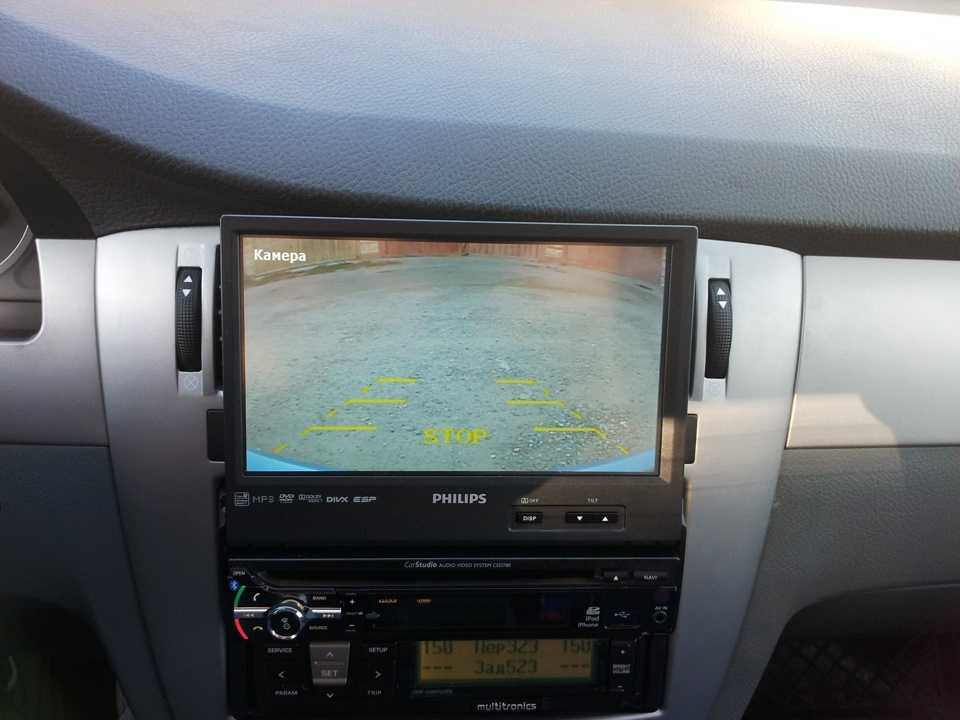

Всё подключил к магнитоле, там всё просто. Проверил — работает!

Заканчивал всё в легкой спешке (т.к. время уже поджимало), поэтому насладиться работой камеры пока не успел. Вот небольшое видео как всё работает. По разметке до первой линии, если верить парктронику, около 80 см. Дальше линии идут с шагом

По первым впечатлениям, очень удобно видеть всё, что творится сзади! Но надо привыкнуть.)

Выбор системы

В одной из статей мы уже рассказывали о том, какую камеру заднего вида выбрать на авто. Здесь подробно останавливаться не будем, лишь напомним, что не стоит переплачивать за функции, которыми вы никогда не воспользуетесь

Но приведем основные параметры, на которые стоит обратить внимание:

  • Разрешение видео. Тут все логично, ведь чем выше разрешение, тем лучше качество на экране.
  • ISO. Это чувствительность матрицы и она влияет на изображение, например, в темное время суток.
  • Угол обзора. Обычно н 120-180 градусов. Чем выше показатель, тем в кадре видно больше пространства. Но не забывайте про искажение размеров предметов.
  • Корпус устройства. Тут мы имеем в виду тип установки — внутренние и наружные. Вторые, обычно, обладают влагозащитой, а первые не станут добычей преступников вашего двора.
  • Подключение — проводное или беспроводное. Тут кому как удобнее и каков ваш бюджет.
  • Функция подсветки. Такая опция позволит вам легче ориентироваться вечером с помощью дополнительной лампы или диодов.

Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Adblock
detector
