Регулируем сцепление на шевроле лачетти своими руками

Свободный ход педали сцепления – диагностика и ремонт + видео » автоноватор

Как регулировать сцепление на Ваз 2108, 2109, 2199

1). Когда педаль отжата, необходимо при помощи рулетки произвести замер расстояния от пола до нижней ее кромки. Оно должно быть в пределах 18-20 сантиметров.

2). Далее нажимаем на педаль рукой до самого упора и замеряем расстояние от пола опять же до нижней кромки. Оно должно быть в пределах 6-7 сантиметров.

3). Из полученного первого результата 18-20 см вычитаем результат второго замера 6-7 см. В итоге мы получим 13-14 см. Для автомобилей марок Ваз 2108 и Ваз 2109 это значение считается нормальным.

4). В случае, если это значение отличается в ту или иную сторону, то нужно будет повторно отрегулировать сцепление. То есть, либо подтягиваем, либо же ослабляем.

5). Одним ключом удерживаем регулирующую гайку, а вторым немного ослабляем контргайку.

6). Вращая регулирующую гайку по часовой стрелке, увеличиваем ход педали, в связи с чем она должна двигаться вниз.

7). Производим замеры и в случаи удовлетворительного результата, контргайку затягиваем и на этом работу можно считать завершенной. Но а если нет, то нужно будет еще раз проделать данную операцию.

Видео

Как регулировать сцепление на Лада Калине?

1). Открываем капот и снимаем воздушный фильтр.  Для этого откручиваем болты крепления корпуса воздушного фильтра к капоту. Затем отсоединяем ДМРВ. Далее откручиваем хомут и снимаем корпус воздухофильтра.

2). Вытаскиваем трос за наконечник с резьбой на максимально возможное расстояние. В данном случае нужно будет преодолеть и сопротивление, которое оказывает пружина прикрепленная в ПС.

3). Удерживая трос в таком положении, при помощи штангенциркуля замеряем расстояние между пластиковым поводком и рычагом вилки. Оно должно составлять 2,7 см.

4). В случае, если расстояние не соответствует, то при помощи рожкового ключа, либо подтягиваем, либо ослабляем гайку натяжения.

5). Далее педаль сцепления выживаем еще раз и вновь делаем замеры. В случае, если с первого раза достичь нужного результата не удалось, то можно повторить еще раз.

6).  После того, как расстояние будет отрегулировано, воздушный фильтр устанавливаем на место.

Видео

Как регулировать сцепление на Ваз 2107

Чтобы отрегулировать сцепление Ваз 2107 необходимо заехать на яму или эстакаду. Но, если такой возможности нет, то автомобиль при помощи домкрата устанавливаем на опоры, с соблюдением всех мер безопасности.

1). Свободный ход необходимо отрегулировать таким образом, чтобы расстояние от верхнего положения педали до упора равнялся 0,4 – 2 миллиметрам. В противном случае нужно будет произвести настройку. При помощи ключа «на 10» гайку стопорящую ограничитель немного откручиваем и путем ее вращения выставляем нужный зазор.

2).  Если система двигателя Ваз 2107 предусматривает инжекторный впрыск горючего, то нужно будет снять защитный щиток.

3). Перед нанесением на резьбу толкателя смазывающей смеси вычищаем его от грязи.

4). Проводим проверку хода толкателя, так как от него зависит ход выжимного подшипника. Отжимаем вилку назад до самого упора, ход толкателя должен составлять четыре-пять миллиметров. Так как нужно существенное усилие, то пружинку лучше отсоединить от рычага.

5). Ход толкателя регулируем при помощи ключа «на 17». Необходимо также сдерживать от проворачивания регулирующую гайку толкателя, ну а при помощи ключа «на 13» ослабляем контргайку.

6). Фиксируя толкатель при помощи ключа «на 8», ключом «на 17» выставляем необходимые 4-5 миллиметров.

7). Фиксируем контргайку.

8). Проверяем ход педали, который должен составлять примерно 30 миллиметров от его верхнего положения до момента отключения. Если потребуется, то можно выполнить операцию повторно.

Когда нужна регулировка педали сцепления и как выполняется

В процессе эксплуатации, а также после проведения ремонтных работ (например, замена троса или цилиндра, в зависимости от типа сцепления) ход педали, а значит и работа сцепления, может изменяться. Более того, при слишком большом свободном ходе сцепление может выключаться не полностью. То есть, диск будет соприкасаться с маховиком двигателя в любом случае.

С другой стороны, если ход педали будет слишком маленьким, то будет происходить пробуксовка. То есть, движение машины начинается сразу, как только педаль выходит из нижнего положения. При этом теряется крутящий момент, растут нагрузки, возникают сложности при старте с места и т.д.

Водителю не обязательно дожидаться, пока неправильный ход станет педали станет заметен. Можно и нужно проводить профилактику, а также при необходимости регулировку свободного хода сцепления. Для этого понадобится линейка, при помощи которой определится амплитуда общего хода педали.

Процедура проста: нужно выжать полностью педаль рукой и замерить расстояние от пола до педали. После этого провести такой же замер, когда педаль будет в крайнем верхнем положении. Разница этих двух чисел – это и есть амплитуда хода. Для большинства автомобилей (классический, так сказать, вариант) она составляет 16 см. Однако лучше свериться с руководством по эксплуатации в каждом конкретном случае.

Свободный ход проверяется несколько иначе. Для этого придется замерить зазор между вилкой и толкателем (элементы сцепления). При оттянутой вилке он должен составлять 4-5 мм.

Регулировка общего хода педали также необходима. Перед тем, как отрегулировать педаль сцепления, машину для удобства лучше установить на эстакаду, подъемник или смотровую яму. Из инструментов понадобятся гаечные ключи разных размеров (зависит от марки автомобиля).

Если сцепление механическое, то регулировать нужно трос (тросовый привод). Для этого нужно найти регулировочный болт, который находится в подкапотном пространстве. После откручивания контргайки вращают регулировочную гайку. Проверить результат можно новым замером амплитуды (после троекратного нажатия на педаль).

Если сцепление гидравлическое, то полный ход педали регулируется в салоне машины упорным винтом. Свободный ход также регулируется из салона, но придется предварительно определить его величину. Сделать это можно, выжимая педаль рукой и замечая момент, когда появляется сопротивление нажиму.

Величина свободного хода не должна превышать, как правило, 15 мм. Регулировка производится путем вращения штока толкателя главного цилиндра

После всех настроек важно хорошо закручивать контргайки

Лачетти седан регулировка сцепление

  1. Отсоединить отрицательный провод аккумуляторной батареи.
  2. Снять пружину с педали сцепления.
  3. Снять скобу и вынуть ось педали.

Снять скобу и стопорный штифт толкателя.
Снять толкатель с педали сцепления.
Снять педаль сцепления.

  1. Установить педаль сцепления.
  2. Смазать толкатель универсальной смазкой.
  3. Вставить толкатель в педаль сцепления.
  4. Закрепить толкатель в педали штифтом и установить скобу штифта.

Смазать ось педали универсальной смазкой.
Установить ось и закрепить ее стопорной скобой.
Установить пружину.
Отрегулировать свободный ход педали сцепления. См. «Регулировка педали сцепления» в этом разделе.
Присоединить отрицательный провод аккумуляторной батареи.

  1. Измерить свободный ход педали. Слегка нажать на педель сцепления рукой и измерить ход педали, после которого почувствуется сопротивление.

Отрегулировать свободный ход педали сцепления. Ослабить стопорную гайку и повернуть толкатель. Свободный ход педали должен составлять 6-12 мм (0,2-0,5 дюйма). По окончании регулировки затянуть стопорную гайку.

Измерить ход педали. Выжать педаль сцепления до упора в пол. Измерять ход следует с начальной точки до конечной точки.
Отрегулировать ход педали. Ослабить стопорную гайку и повернуть болт. Ход педали должен составлять 130-140 мм (5,1-5,5 дюйма). По окончании регулировки затянуть стопорную гайку.

  1. Включить стояночный тормоз.
  2. Двигатель должен работать на холостом ходу.
  3. Перемещая рычаг переключения передач в положение «задний ход», медленно выжать педаль сцепления и измерить расстояние между точкой, в которой не слышен шум шестерен, и точкой, в которой педаль полностью утоплена. Измеренное расстояние должно составлять 30-40 мм (1,2-1,6 дюйма).

Если измеренное расстояние не соответствует указанному диапазону, необходимо проверить следующее:

  • Высоту педали сцепления
  • Свободный ход
  • Наличие воздуха в системе гидропривода
  • Кожух сцепления и нажимной диск
  1. Отсоединить отрицательный провод аккумуляторной батареи.
  2. Снять КПП с автомобиля. См. Раздел 5B, «Пятиступенчатая механическая коробка переключения передач».
  3. Выкрутить болты крепления нажимного диска к маховику и снять нажимной диск сцепления.

Снять ведомый диск сцепления с маховика.

  1. Осмотр
    • Визуально проверить рабочие поверхности сцепления на износ или замасливание.
    • Проверить пружину на отсутствие повреждений или ослабление.
    • Проверить ведомый диск сцепления на деформацию или коробление. В случае обнаружения дефектов следует установить новый ведомый диск сцепления.

Проверка ведомого диска сцепления

  • Измерить глубину утапливания головки заклепки относительно поверхности диска.
  • Если измеренное расстояние меньше допустимого предела, следует заменить ведомый диск.
  • Глубина утапливания головки заклепки (минимально допустимая): 0,3 мм (0,012 дюйма)
  1. Проверить лепестки нажимной пружины на износ.
  2. Проверить поверхность нажимного диска на износ или растрескивание.
  3. Проверить поверхность диска на замасливание. В случае обнаружения дефектов следует установить новый нажимной диск сцепления.
  1. Смазать шлицы в ступице ведомого диска сцепления универсальной смазкой.
  2. Установить сцепление и отцентрировать нажимной и ведомый диски относительно маховика с помощью оправки J-42474.
  3. Вкрутить болты крепления нажимного диска к маховику.

Снять хомут крепления шланга к штуцеру главного цилиндра.
Снять шланг со штуцера главного цилиндра.

Отсоединить трубку главного цилиндра.

Скрутить гайки крепления главного цилиндра.
Снять главный цилиндр.

  1. Установить главный цилиндр сцепления и закрепить его гайками.

Подключить трубку главного цилиндра.

Надеть шланг на штуцер главного цилиндра.
Надеть хомут крепления шланга к штуцеру главного цилиндра.
Установить толкатель и стопорный штифт толкателя.
Установить скобу.
Удалить воздух из системы гидропривода. См. «Удаление воздуха из системы гидропривода» в этом разделе.
Отрегулировать педаль сцепления. См. «Регулировка педали сцепления» в этом разделе.
Долить тормозную жидкость в бачок до необходимого уровня.

  1. Снять КПП с автомобиля. См. Раздел 5B, «Пятиступенчатая механическая коробка переключения передач».
  2. Выкрутить болты крепления концентрического цилиндра выключения сцепления.
  3. Отсоединить трубку от концентрического цилиндра выключения сцепления.

Снять втулку с трубки концентрического цилиндра выключения сцепления в картере КПП.
Снять трубку концентрического цилиндр выключения сцепления.
Снять уплотнительное кольцо и концентрический цилиндр выключения сцепления.

  1. Установить концентрический цилиндр выключения сцепления и трубку гидропривода.
  2. Наживить штуцер трубки гидропривода и затянуть болты крепления цилиндра.

Источник

Общая информация

Регулировать сцепление нужно каждый раз, когда автолюбитель обнаруживает вышеперечисленные «симптомы». У модели «Жигулей» 2106 проблема с этим возникает чаще, чем у других авто. Поэтому инспектировать состояние работы этого сектора нужно и в профилактических целях. Ведь если «полетит» сцепление, авто просто не сдвинется с места.

Основное назначение узла – передача момента движения на колеса ведущего моста. ВАЗ-2106 имеет задний привод и фрикционный, однодисковый тип сухого сцепления. Рычаги в «шестерке» перемещаются с помощью гидравлической подсистемы, а не тросиков. В ее состав входят:

  • цилиндр главный;
  • цилиндр рабочий;
  • вспомогательные шланги высокого давления.

Принцип работы сцепления в автомобиле

Сцепление играет важную роль в системе трансмиссии автотранспорта. Его функция предполагает включение/выключение крутящего момента. Данный узел обеспечивает плавность соединения вращающегося маховика силового агрегата с первичным валом коробки передач при начале движения автомобиля, а также в процессе переключения скоростей. Еще одна задача рассматриваемого механизма состоит в защите автомобильной трансмиссии от серьезных перегрузок, возникающих в случае экстренного торможения.

Современные модели автомобилей комплектуются несколькими конструктивными вариантами сцепления. К примеру, в зависимости от количества дисков различают одно- и многодисковые системы (первый вариант встречается чаще).

Еще один важный параметр классификации сцеплений автомобилей – это рабочая среда привода. По этому признаку механизмы делятся на «сухие» и «мокрые». В современных моделях автопроизводители чаще используют «сухие» приводы, так как для их работы не нужно предусматривать наличие масляной ванны.

На рисунке представлены основные элементы сцепления автомобилей:

1. Направляющая, по которой движется выжимной подшипник.

2. Первичный вал коробки передач.

3. Скоба регулировки свободного хода.

4-5. Вилка механизма сцепления.

6. Корзина.

7. Ведомый диск.

8. Маховик силового агрегата.

9. Педаль.

В зависимости от вида привода различают гидравлическое, механическое, электрическое или комбинированное сцепление. Кроме того, различные конструкции могут отличаться вариантом нажатия на прижимной диск и могут иметь круговое расположение пружин либо центральную диафрагму.

Основными конструктивными элементами механизма, обеспечивающего передачу вращательного ускорения от силового агрегата автотранспортных средств, выступают: «ведомый» и нажимной диск сцепления, выжимной подшипник, приводная вилка, приводная система и педаль (выключатель соединения с маховиком силового агрегата).

Принцип работы сцепления с одним диском заключается в плавном переключении скоростей, которое происходит в результате плотного прижимании маховика, накладок ведомого диска и прижимных элементов «корзины». При включенном механизме, прижимающийся диск «корзины» сцепления давит на выжимные пружины, что обеспечивает плотное прилегание к ведомому диску, который в результате такого воздействия прижимается к маховику двигателя.

Так как первичный вал КПП заходит в муфту со лицами, то и он получает вращательное ускорение от диска. При надавливании на педаль сцепления в салоне авто, привод сцепления обеспечивает давление выжимного подшипника на пружины, что способствует отведению рабочей поверхности «корзины» от диска, поэтому вал коробки передач перестает вращаться даже при работающем моторе.

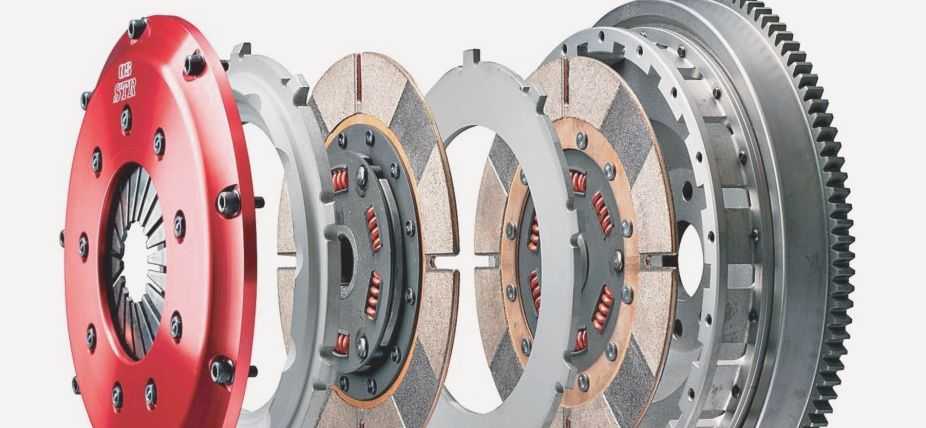

В двухдисковой конструкции механизма, передающего вращательное движение силового агрегата автомобилей, присутствует 2 диска и, соответственно у корзины есть 2-е рабочие поверхности. Между дисками такого механизма присутствуют ограничительные втулки и детали, обеспечивающие синхронное нажатие. Процесс разъединения маховика мотора и первичного вала КПП у однодисковых и двухдисковых сцеплений одинаков.

Модели авто с АКПП чаще всего комплектуются влажным многодисковым механизмом сцепления, но у некоторых производителей можно встретить и комбинацию с сухим сцеплением.

Активаторы для АКПП могут быть электрическими или гидравлическими. В первом случае используется шаговый электродвигатель, а во втором двигатель в виде гидроцилиндра. Управляет работой электрического сервопривода коробки «автомат» электроника, а гидравлического активатора гидрораспределитель.

Роботизированные КПП комплектуются двумя видами сцепления, которые работают попеременно. Первый механизм обеспечивает включение передач, а второй, при этом, ожидает команду на переключение следующей передачи.

Какие комплекты сцепления лучше: мнения автовладельцев

1. «Зачем переплачивать?»

«У меня был немецкий комплект Sach, состоящий из корзины и диска. С ним я проездил примерно 230 тысяч км, в течение которых дважды менялись вилки и выжимные подшипники. На данный момент использую турецкое изделие фирмы Крафт. Сравнивая его в магазине с «немцем», я не заметил каких-то конструктивных отличий. Притом, что стоит турецкий комплект дешевле. Так стоит ли переплачивать?»

2. «Просто так решил!»

«Заводское сцепление на моей ВАЗ-2112 продержалось 67 тысяч км. За это время фрикционные накладки износились практически полностью. Сегодня я наконец-то поменял комплект вместе с корзиной и выжимным диском. Долгое время выбирал между изделиями от Valeo, Sachs и ВИС, но в конце концов остановился на варианте от Luk. А именно, был выбран Luk Приора, входящий в базовую комплектацию данного авто. В основном ориентировался на положительные отзывы бывалых водителей относительно стабильного крутящего момента.

Примечательно, что первые партии этого изделия, судя по описанию, содержали медные заклепки, а уже более поздние имели серебристые и без надписей. Диск сцепления выглядит качественно и аккуратно выполненным, корзина также своим внешним видом внушает доверие.

Выжимной же диск имеет пластиковую посадочную обойму, и данный факт насторожил. Более того, эта обойма оказалась перекошенной! Лишь позднее мне специалисты объяснили, что такой перекос считается нормальным. Диск самостоятельно отцентрируется и встанет со временем в нужное положение. Впрочем, недоверие к пластику все же осталось, поэтому понаблюдаем.

Что касается первых впечатлений от эксплуатации, стоит отметить более мягкое нажатие на педаль. Кажется, что ее ход увеличился, хотя на самом она осталась на уровне педали тормоза. Пробег с данным комплектом пока небольшой. Посмотрим, что будет дальше».

3. «Никакого дискомфорта»

«Ставил комплекты Krafttech, VIS и Sachs. Последний стоит и по сей день, никаких нареканий по этому продукту нет. Наоборот, данным комплектом я очень доволен. Выжимая сцепление, не ощущаю его жесткости. Нет никакого дискомфорта и при движении по пробкам».

4. «О брендах знаю многое»

«Напишу свое мнение про комплект от Valeo и про самого изготовителя. У меня пятилетний опыт работы в сфере продажи запчастей, поэтому я прекрасно знаю мнения покупателей относительно того или иного бренда. По поводу Valeo могу сказать, что данная фирма держит высокую планку качества. Высока и себестоимость ее продуктов. По данным параметрам этот французский производитель обогнал изготовителей из Чехии, Польши и, конечно же, Китая. В целом покупатели положительно оценивают такие качества комплектов от Valeo, как мягкая работа и стойкость к высокой рабочей температуре. Для многих автовладельцев это весьма важные факторы.

Изделия от Valeo способны выдержать пробег в 100 тысяч км, при условии, что это оригинальная французская продукция. Лично мной продавались два вида сцепления Valeo, которые отличались между собой лишь качеством и себестоимостью. Перечислю основные с моей точки зрения особенности французской продукции:

  • Оригинальные изделия производятся исключительно во Франции.
  • Диск сцепления, его корзина и выжимной подшипник продаются в индивидуальных упаковках.
  • Комплект всегда включает в себя фирменную смазку и шприц. Подобного я не наблюдал больше ни у кого.
  • Также обязательно прилагается инструкция по установке комплекта.
  • Металл имеет матовое покрытие. Те же китайцы, наоборот, ради привлекательности делают покрытие своей продукции глянцевым.
  • Штампы фирмы-производителя наносятся как на оригинальные, так и на неоригинальные изделия. Отличие может быть видно по более размытому изображению на копиях».

5. «Пока доволен»

«У меня довольно старенькая вазовская «восьмёрка» 2000 года выпуска. Недавно в ней вышла из строя корзина сцепления. Я решил взяться за самостоятельный ремонт и вместе с корзиной поменять также диск сцепления, невзирая на еще работоспособное состояние старого. Собрал как можно больше информации о различных производителях запчастей, проконсультировался у знакомых, и в конце концов мой выбор пал на комплект от Vis. Корзина и диск, входящие в этот комплект, мне обошлись максимум в 2000 рублей (данная цена считается средней). Проехал на этом комплекте порядка 8000 км без нареканий. Механизм работает мягко, не ведет и не буксует. В общем, пока доволен».

Самостоятельное техническое обслуживание и ремонт сцепления автомобиля

Своевременное техническое обслуживание и ремонт сцепления автомобиля позволяет выявлять и устранять различные неисправности, что, в конечном итоге, продлевает срок службы узла и предохраняет от сложных поломок с дорогим ремонтом.

Ремонт сцепления автомобиля может включать замену всего механизма или отдельных его элементов. Выполнить техническое обслуживание этой системы могут только опытные специалисты с соответствующей квалификацией. Владельцам современных автомобилей для ремонта сцепления необходимо обращаться в надежный автосервис.

Стоит отметить, что техническое обслуживание и ремонт сцепления – это дорогостоящие услуги, особенно, если речь идет о современных моделях иностранного производства.

У водителей часто возникает вопрос, что делать, если неисправность данного узла выявлена в дороге? В этом случае, необходимо в срочном порядке искать ближайший автосервис. Если же сцепление уже не работает, то, включить его можно, используя прием двойного выжима педали.

Чтобы включить повышенную передачу, следует выжать сцепление, перейти на «нейтралку» и отпустить педаль сцепления. После этого, опять нужно до упора нажать на педаль, включить повышенную передачу и отпустить сцепление. Если нужно перейти на пониженную передачу, то используется такой же алгоритм действий, только, после перехода на «нейтралку» следует добавить обороты двигателя педалью газа.

Если вы имеете определенные навыки по ремонту и техническому обслуживанию сцепления, то при выполнении работ следует соблюдать технологию поиска неисправности: важно грамотно и аккуратно проводить разборку корзины этого механизма, осмотреть все диски и особенно внимательно проверить исправность изношенных элементов, а также провести диагностику количества рабочей жидкости и состояния пружин. Еще один важный момент диагностики сцепления – проверка работоспособности выжимного подшипника

Именно этог элемент часто выступает причиной нарушений в работе сцепления.

В завершение статьи хотим привести еще два полезных совета:

  • Для ремонта и технического обслуживания сцепления часто требуется снятие КПП (особенно в тех случаях, когда имеются проблемы с дисками сцепления и выжимным подшипником). Это достаточно дорогая работа: цена снятия/установки МКПП на легковом автомобиле класса B или C с передним приводом стартует от 5 тыс. руб. Именно поэтому, специалисты рекомендуют в таких случаях сразу провести замену всего комплекта, включающего нажимной диск, ведомый диск, выжимной подшипник. Это позволит избежать повторного снятия коробки в случае выхода из строя других деталей.
  • Автомобиль с механической коробкой передач в случае поломки сцепления можно, в крайнем случае, на небольшое расстояние переместить стартером, включив, при этом первую передачу или задний ход. Если же нужно проехать значительное расстояние, то следует запустить мотор на первой передаче (если позволяет состояние аккумулятора). Такой метод нельзя назвать «полезным» для коробки передач, но он может стать выходом в чрезвычайных ситуациях.

В любом случае, при выявлении любых неисправностей сцепления нужно записаться на СТО для диагностики и технического обслуживания автомобиля.

Срок службы рабочего цилиндра сцепления на Шевроле Лачетти

В упаковке.

Недостатки

Такой незначительный ресурс в первую очередь связан с протеканием манжета и износом зеркала цилиндра. Дело осложняется тем, что цилиндр и выжимной подшипник представляют собой одно целое. Так решили корейские инженеры для удешевления конструкции.

Цены и артикулы

Новый рабочий цилиндр сцепления установлен.

Конструкцию они удешевили, но прибавили головной боли владельцам Лачетти — цена оригинального цилиндра около 4 тысяч рублей, а чтобы его заменить приходится снимать коробку передач.

Каталожный номер детали — 96286828 по версии Дженерал Моторз, однако на конвейер поставляется цилиндр Valeo 804 513, эта фирма поставляет сцепления на конвейеры многих фирм, в том числе и GM. Этот цилиндр и продают официалы, оба артикула актуальные.

Цилиндр от Дэу!

Но колхозить сегодня не будем, поскольку у обоих цилиндров, родного и внешнего, несколько разные характеристики.

Как отрегулировать свободный ход педали сцепления автомобиля?

Регулировка привода сцепления может выполняться разными способами в зависимости от типа конкретного привода.

1. Регулировка троса сцепления

Регулировка тросового привода производится в случае наличия механического сцепления. Для этого необходимо найти регулировочный болт, расположенный под капотом. Прежде всего следует открутить контргайку, чтобы получить доступ к регулировочной гайке.

В качестве проверки выполненной работы заново измеряют амплитуду хода, но перед этим нужно трижды нажать на педаль сцепления. Порядок регулировки следующий:

  • Инструментами определяют расстояние между торцом демпфера и вилкой выключения — значение не должно превышать 8,6 см, максимальное отклонение в ту или другую сторону при этом составляет 5 мм.
  • Определяется расстояние между наконечником троса и торцом демпфера. Результат должен быть в районе 6 см с тем же максимальным отклонением 5 мм.
  • Если измеренное расстояние превышает норму, необходимо выполнить регулировку троса. Для этого используется регулировочная гайка, поворотом которой достигается допустимое значение.
  • Затем педаль сцепления многократно выжимается, после чего расстояния повторно измеряют. При необходимости регулировка повторяется. Если же все в порядке, контргайка затягивается.

Иногда трос оказывается полностью неисправным, и его приходится заменять. Но сложностей с этим возникнуть не должно даже в условиях гаража. Необходим минимальный инструментарий в виде набора отверток и ключей, а также новый трос.

Прежде всего под педалями нужно удалить пластиковые элементы пола, чтобы обеспечить доступ к месту крепления троса. Дальнейшие операции выполняются в таком порядке:

  • Наконечник троса отсоединяется от вилки выключения.
  • Демпфер оболочки троса вынимается из крепления, находящегося в картере КПП.
  • Наконечник троса отделяется от педали сцепления.
  • Освобожденный трос вынимается.

При установке нового изделия все действия выполняются в обратном порядке.

2. Регулировка гидравлического сцепления

Перед тем, как регулировать гидропривод, нужно убедиться, что в системе отсутствует воздух. Проверяется это нажатием на соответствующую педаль. Если она достаточно упругая и после отпускания возвращается в исходную позицию, воздуха в системе нет.

Муфты в гидравлических приводах зачастую обладают автоматической регулировкой, однако в некоторых случаях эти механизмы можно отрегулировать вручную, компенсируя таким образом износ трущейся пластины. При наличии подобной возможности на толкателе рабочего цилиндра должны располагаться резьба и контргайка. Порядок действий следующий:

  • Проверьте уровень жидкости в системе сцепления — он должен быть достаточным. Установите автомобиль на рампу либо на осевые стойки.
  • Разместившись под днищем авто, отыщите элементы механизма — рабочий цилиндр с толкателем.
  • С помощью пассатижей отсоедините пружину отрыва от вилки, затем нажмите на последнюю до упора вперед.
  • Возьмите измерительную линейку. Держите вилку сцепления в нажатом состоянии и одновременно с этим измерьте расстояние между ней и краем рабочего цилиндра.
  • Отпустите вилку и снова повторите измерение. Разница измеренных значений будет составлять величину зазора.
  • Сравните вычисленное расстояние с паспортным значением и при необходимости произведите регулировку.
  • Отыщите контргайку на резьбе толкателя и ослабьте ее.
  • На том же конце должна быть регулировочная гайка. Вращайте ее винт в сторону рабочего цилиндра или в сторону вилки, соответственно увеличивая или уменьшая зазор регулировки сцепления. Добейтесь правильного расстояния и затяните контргайку.

Выполнив указанные процедуры, еще раз сделайте контрольные замеры. Если необходимо, осуществите повторную регулировку. Нажмите несколько раз на педаль сцепления и снова проверьте его работу.

Полезные материалы про авто здесь:

Источник

Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Adblock
detector
