Установка камеры заднего вида

Установка

Для установки камеры придется отсоединить задний бампер. Да, есть возможность избежать этой операции, но я не стал осложнять себе жизнь и пошел легким путем.

Работать будем с водительской стороны.

Сначала нужно открутить подкрылок битой торкс Т20. Достаточно извлечь одну половину винтов, лишь бы был доступ к креплению бампера.

Еще один винт притаился снизу бампера возле колесной арки:

Затем осталось вытащить две клипсы снизу бампера:

Вытаскиваются они вытягиванием центральной части на себя каким-нибудь плоским предметом, например, отверткой.

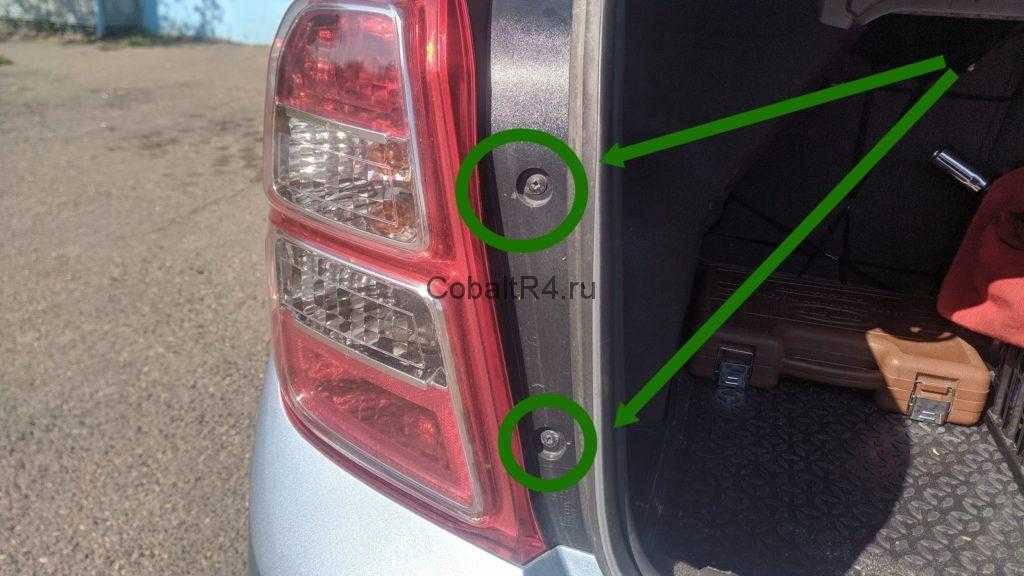

Перед продолжением демонтажа бампера необходимо открутить левый фонарь. Крепится он на двух крестовых винтах:

Теперь левая часть бампера крепится только на защелках, с которыми нужно быть максимально нежно. Иначе после обратной сборки останется некрасивый зазор между бампером и кузовом.

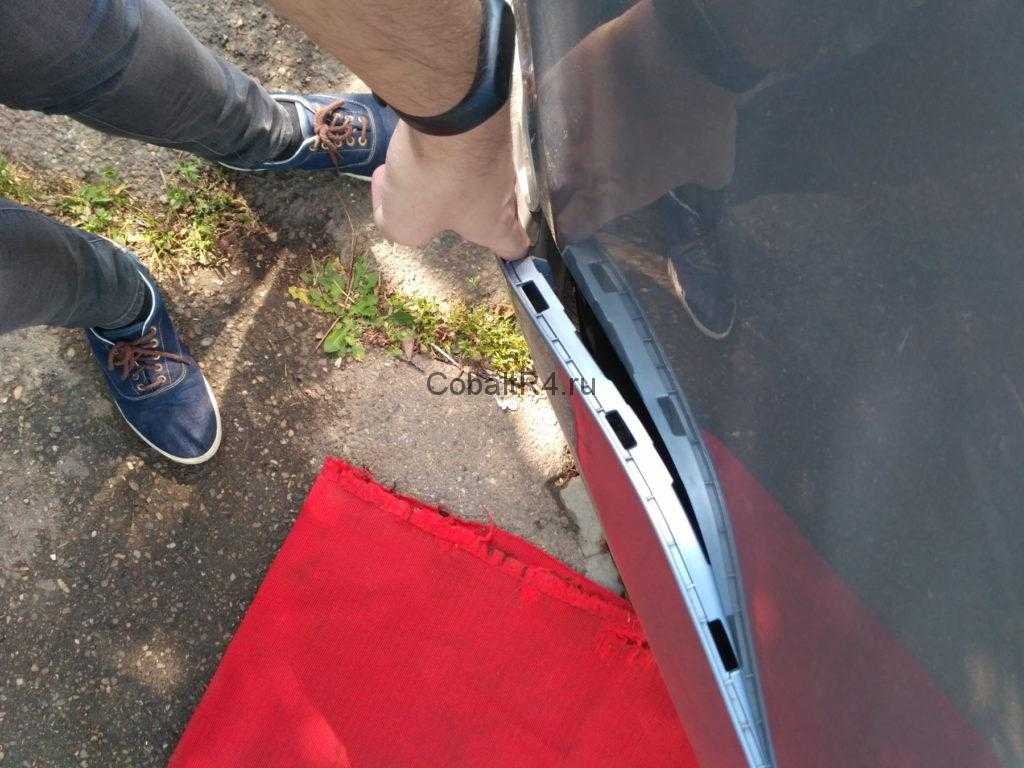

Для этого оттягиваем потихоньку бампер на себя и чуть вверх с помощью одной руки, а другой плоской отверткой аккуратно нажинаем на фиксаторы и отщелкиваем боковую часть бампера. Защелок там пять штук.

Далее смещаемся к центру бампера, там аналогичную процедуру выполняем с тремя защелками. Получиться должно примерно так:

Фото вблизи нет, позаимствую у Artemij361 с Drive2:

Разобравшись с бампером, переходим к непосредственно камере. Для начала её нужно установить взамен стандартного плафона подсветки номерного знака. Делается это элементарно, на плафоне обычная защелка, которую реально отжать пальцем:

Переставляем лампочку в новый плафон совмещенный с камерой:

Вставляем плафон в бампер и пока что оставляем как есть. Переходим к проводке левого фонаря. Снимаем обшивку изнутри багажника по левой стороне:

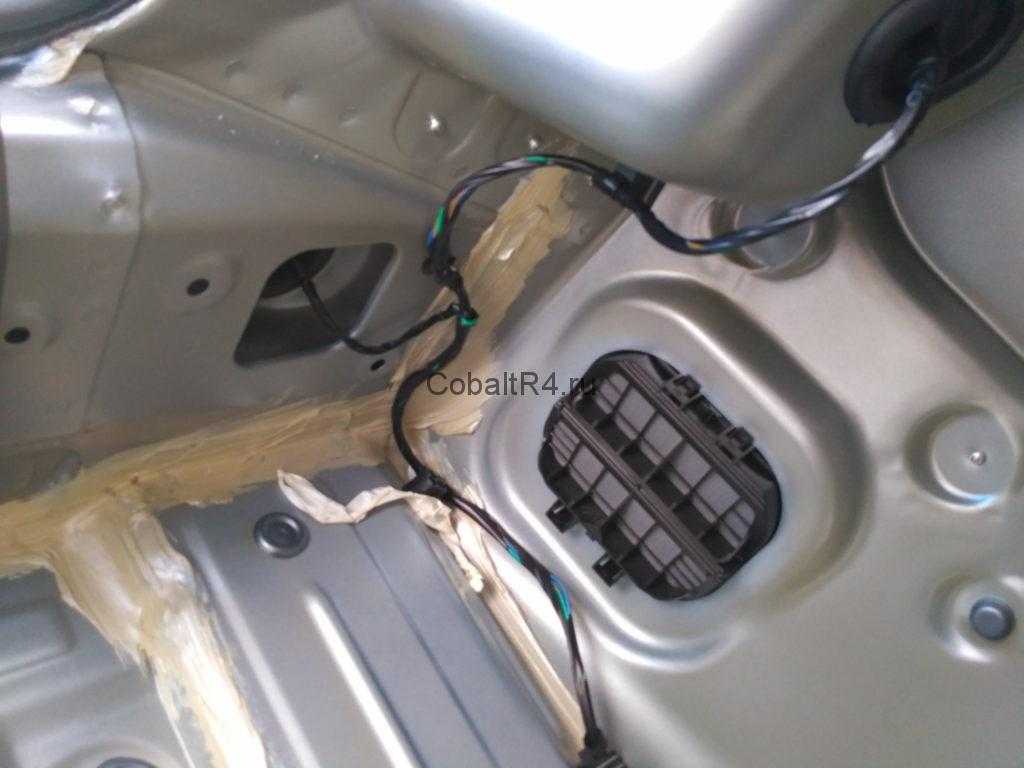

Нашему взору открывается коса проводов:

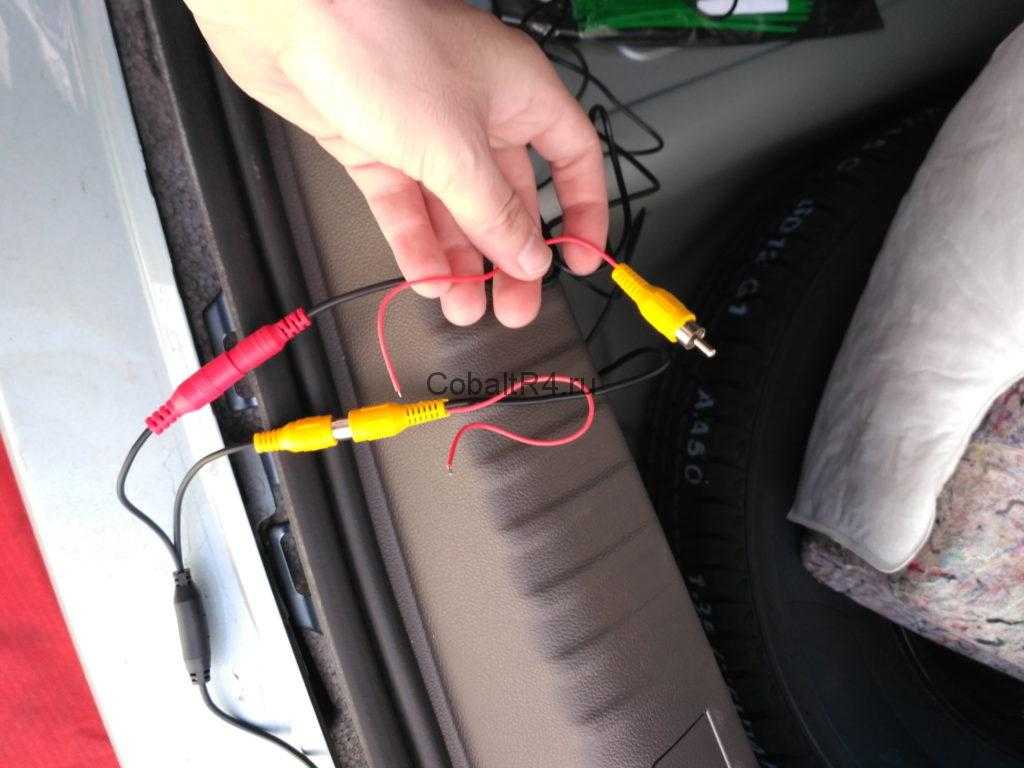

Теперь вернемся к камере, подключим её проводами видео-сигнала и питания:

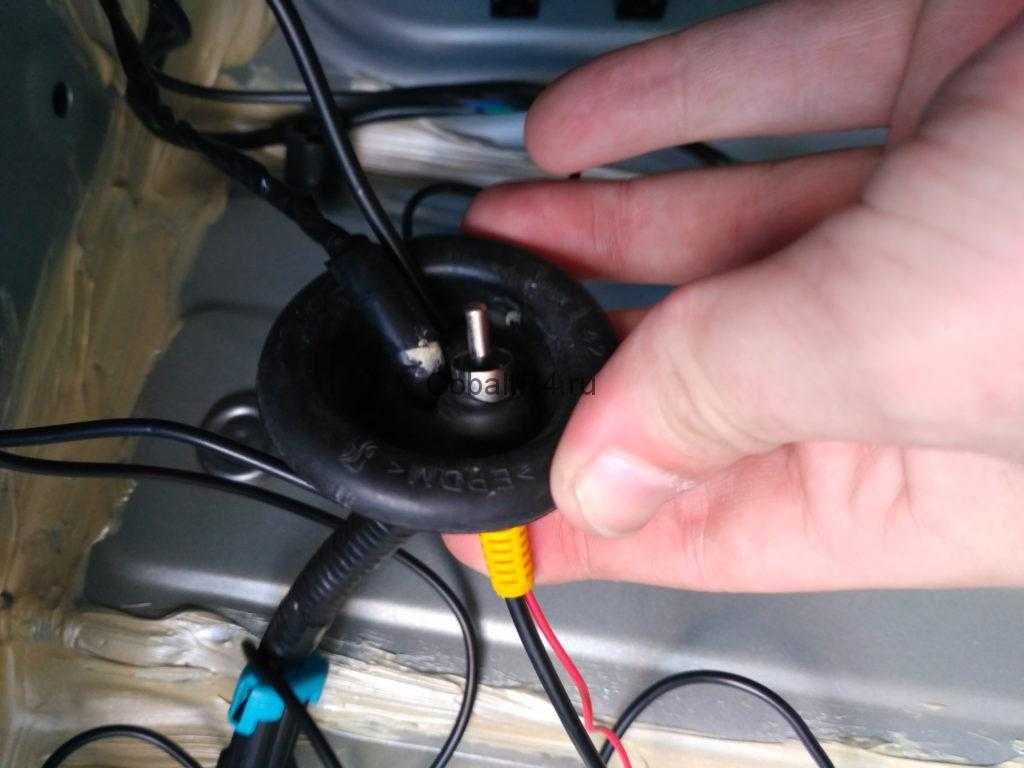

Пробиваем отверстие в изоляционной резинке для наших новых проводочков:

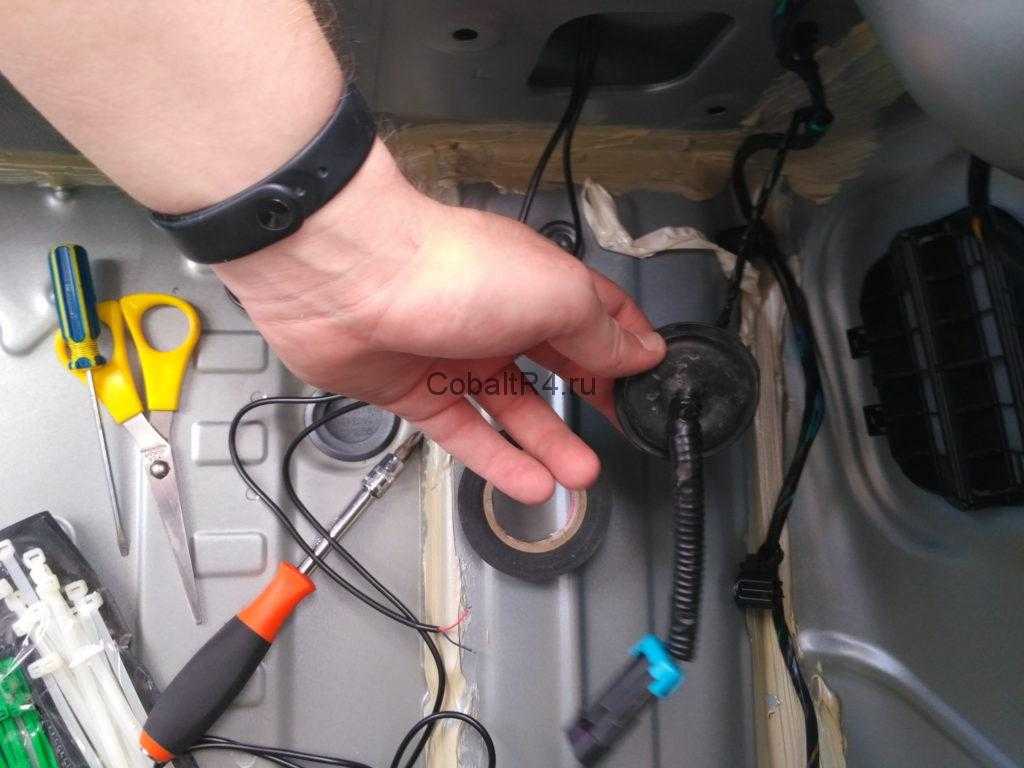

Для удобства её можно извлечь оттуда:

Проводку в бампере можно уложить так:

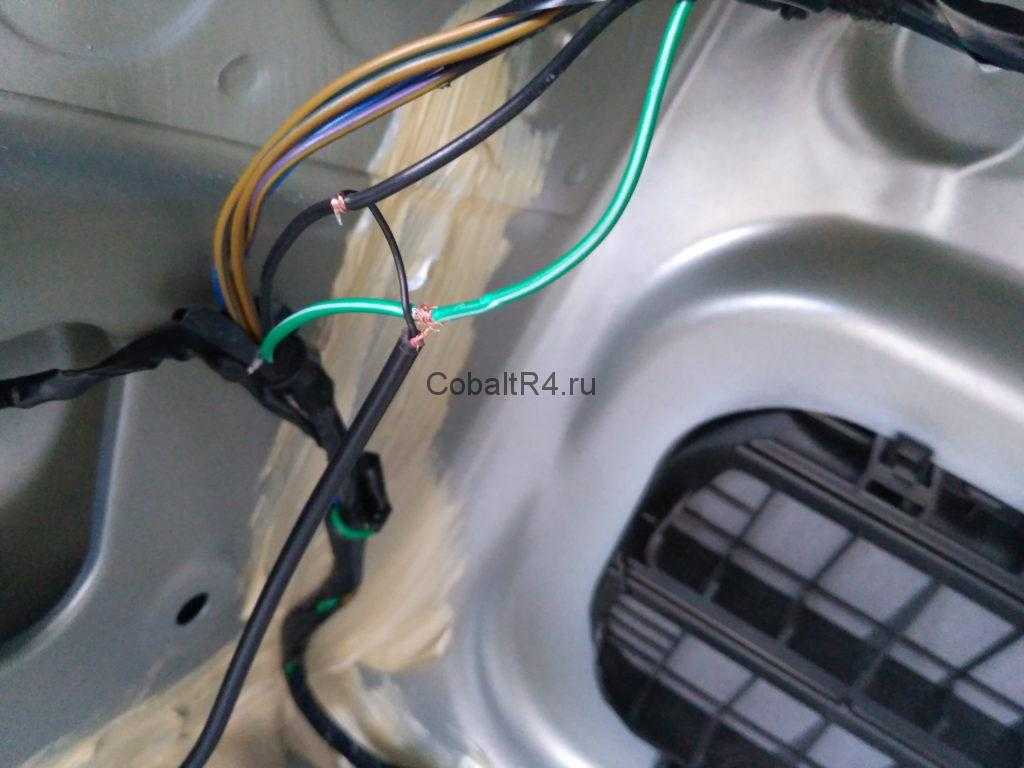

Возьмемся снова за проводку фонаря. Распутываем её. Наша задача найти зеленый и черный провода. Зеленый, соответственно, плюс на фонарь заднего хода, черный — земля. Камера будет запитываться при зажигании фонаря заднего хода и экран автоматически включаться при появлении видео-сигнала:

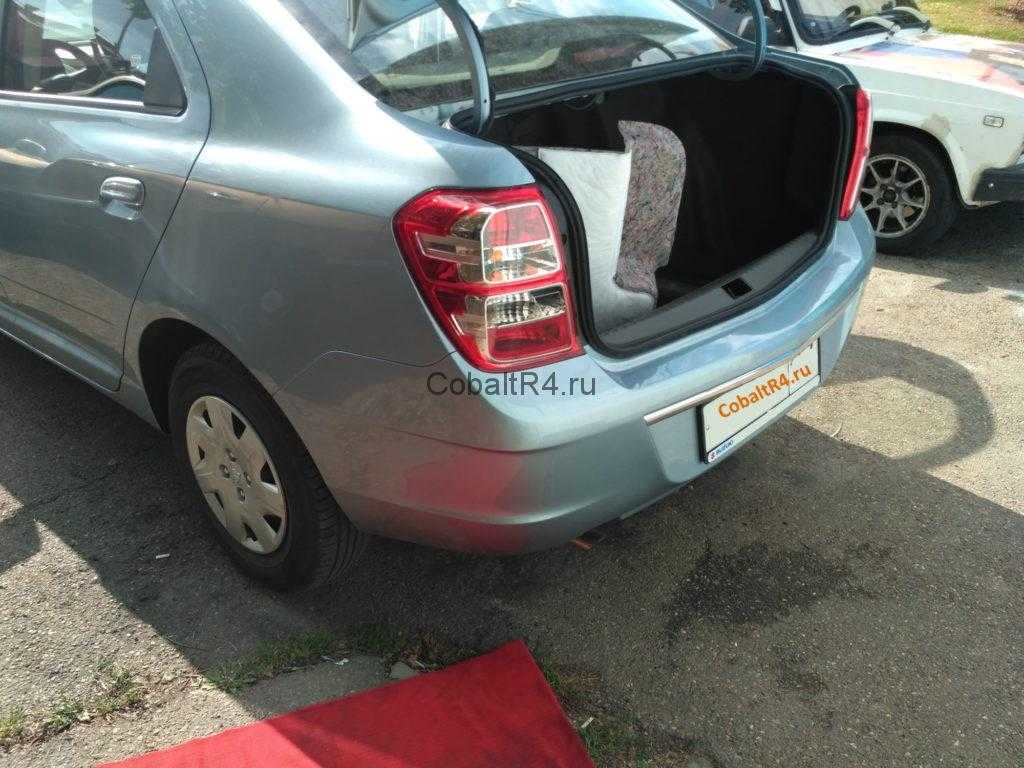

Всё это дело тщательно фиксируем и изолируем и собираем обратно вплоть до крепления бампера. Получаем следующую картину:

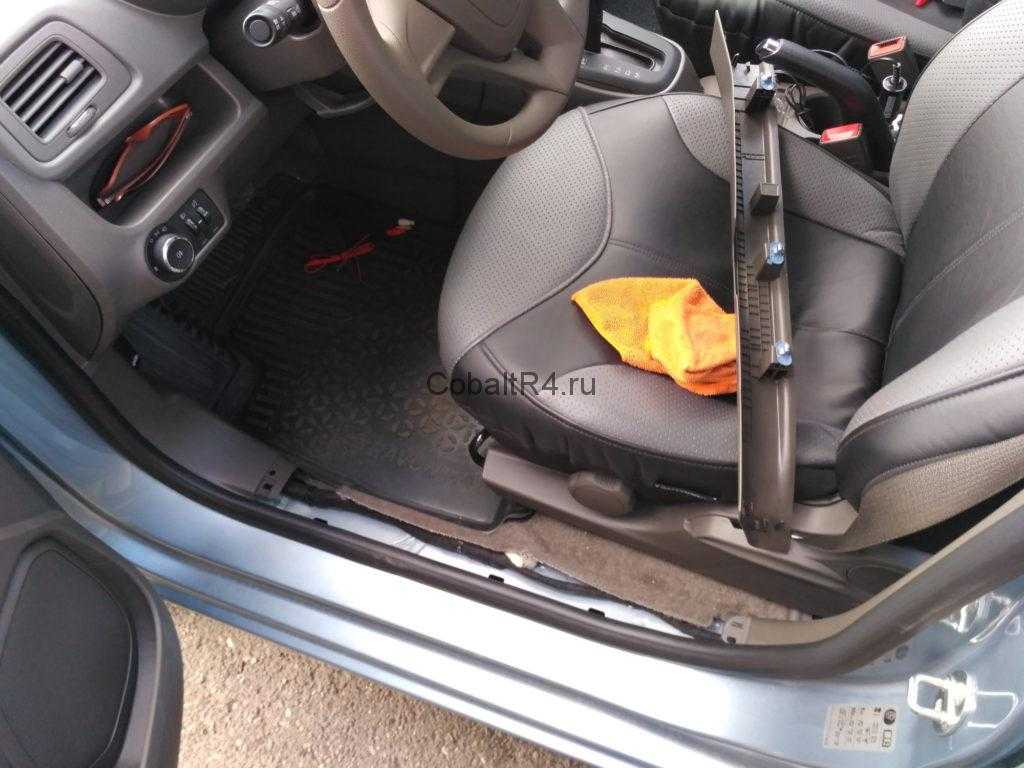

У дальнейшего развития событий присутствуют варианты. Я провёл провод по порогу, другие же выбирают вариант по потолку. Тут кому что удобнее. К сожалению, подробных фотографий укладки провода по порогу не осталось, изображу схематически:

Все эти элементы крепятся на защелках и легко демонтируются либо отверткой обернутой в тряпку, дабы не царапать пластик, либо специальными пластмассовыми лопатками. Имейте в виду, любые работы с пластиком салона зачастую сопровождаются поломкой защелок и клипс, потому неплохо иметь их прозапас.

Я заморачиваться не стал, дальше провод кинул под водительский коврик и вывел сразу на монитор. В таком режиме больше года проездил, пока не купил магнитолу, на которую вывел камеру и спрятал провод видео-сигнала в районе руля и приборки.

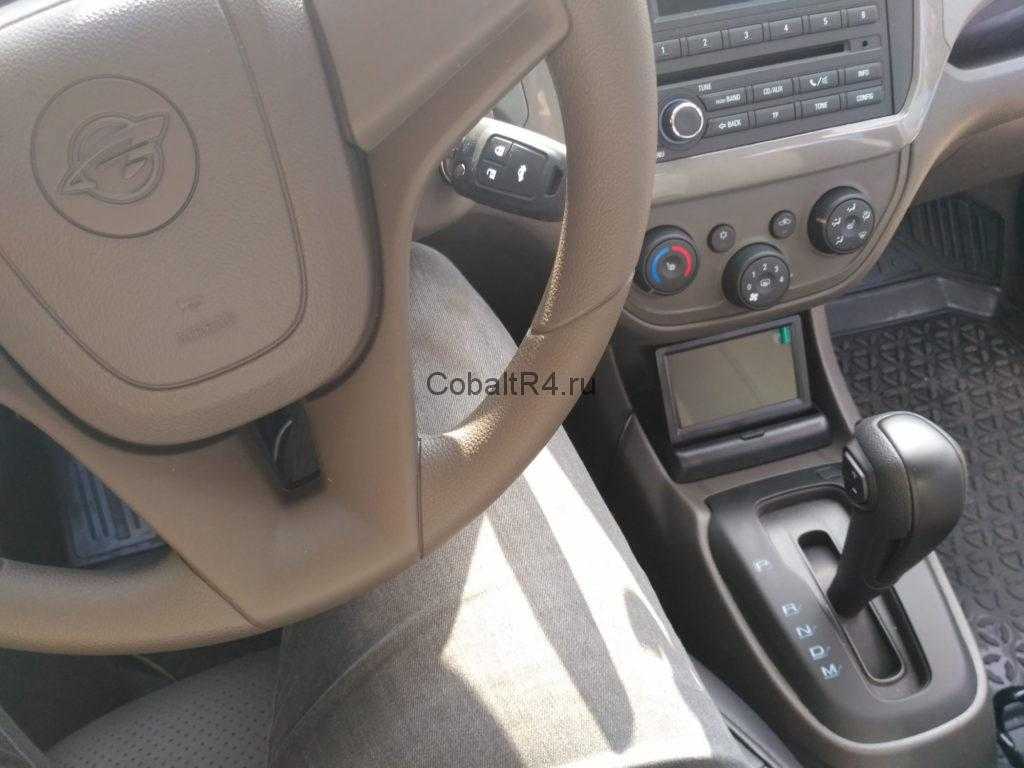

Монитор, как и было сказано в начале статьи, идеально вписывается по габаритам в данную нишу. Крепить не надо, достаточно слегка утопить его в неё.

С питанием для монитора так же заморачиваться не стал, и взял 12в с разветвителя прикуривателя:

Покупка

Подобные аксессуары естественно заказываются в Китае. Мой выбор пал на проверенный временем Алиэкспресс. Мои лоты:

Камера: https://ru.aliexpress.com/item/32795786128.html?spm=a2g0s.9042311.0.0.274233ed5M8G88 На момент покупки обошлась мне в 618,84 руб., цена сейчас 493 руб.

Камера универсальная для многих GM-автомобилей, таких как: Chevrolet Cobalt, Ravon R4, Chevrolet Aveo, Chevrolet Cruze, Opel Mokka, Opel Astra H, Opel J, Opel Corsa, Opel Meriva, Opel Zafira, Opel Insignia, Opel Vectra, и еще множество других.

Экран уже можно повыбирать. Я взял складной, потому как по предварительным замерам он должен был хорошо встать в нишу спереди от селектора АКПП. Другие предпочитают зеркала со встроенным монитором, солнцезащитные козырьки или даже магнитолы.

Складной монитор 4.3 дюйма: https://ru.aliexpress.com/item/32740011988.html?spm=a2g0s.9042311.0.0.274233ed5M8G88На момент покупки обошелся мне в 1012,92 руб., текущая цена 865,39 руб.
