Признаки неисправности шрусов: как проверить шрус внутренний и наружный

Наружная и внутренняя граната (ШРУС): отличия и особенности

Итак, перед тем, как проверить ШРУСы, необходимо отдельно учитывать ряд особенностей. Первое, шарниры могут быть внутренними или наружными. Так вот, они редко выходят из строя одновременно. На деле, чаще ломается наружный ШРУС. Однако никак нельзя исключать, что проблемной не является, например, граната левая внутренняя или же правый внутренний шарнир.

При этом неопытному автолюбителю как внутренние, так и наружные ШРУСы могут показаться одинаковыми. На самом деле, они отличаются в плане конструкции, испытывают разные нагрузки, имеют различные режимы работы, а также сами признаки их неполадок несколько отличны друг от друга. Давайте разбираться.

Устройство наружного и внутреннего ШРУСа несколько отличается по причине разных режимов работы этих шарниров

Наружный ШРУС соединяется со ступицей, при этом его основной задачей является необходимость передать крутящий момент под любыми углами поворота или наклона колеса.
В свою очередь, для внутреннего шарнира важно компенсировать несоосность трансмиссии и приводного вала, тем самым частично разгружая наружный ШРУС. Параллельно внутренний шарнир обеспечивает полную «цельность» вала при условии большого хода подвески

Другими словами, именно внутренний ШРУС обеспечивает возможность приводному валу становиться немного длиннее или короче при определенных условиях.
Если сравнивать шарниры визуально, корпус внутреннего ШРУСа больше, чем наружного. За счет этого внутренняя обойма ШРУСа может перемещаться вместе с валом и шариками внутри корпуса по дорожкам. Также внутренний шарнир может поворачиваться под углом, хотя и меньшим, чем наружный шарнир.  Если же рассмотреть наружный ШРУС, он жестко зафиксирован на валу и больше отвечает за возможность поворота.  На некоторых авто наружная граната так прочно крепится к валу, что ее нужно срезать для снятия.

Еще добавим, что в полость шарнира закладывается особая смазка для ШРУС. Такая смазка защищает элемент от влаги и ударных нагрузок

Обратите внимание, в ШРУС нельзя закладывать смазку, неподходящую по свойствам и типу. В этом случае шарнир равных угловых скоростей быстро выйдет из строя.

Также отметим, что авто с передним приводом имеют двигатель с поперечным расположением, то есть коробка смещается влево. Результат- левый вал привода будет короче правого. Так вот, более длинный правый вал не всегда бывает цельным. Встречаются варианты, когда он сделан из двух частей, которые соединены при помощи подвесной опоры (подвесной подшипник).

Отдельного внимания заслуживает и тот факт, что на некоторых авто в качестве внутреннего шарнира используется трипод, а не рассматриваемый в статье ШРУС привычного типа. В любом случае, принцип работы трипода все равно похож и принципиальных отличий нет.

Хрустит ШРУС при низкой температуре, что делать

Как правило, при низкой температуре причиной хруста ШРУСов является некачественная смазка, которая не способна выполнять свои функции в большие морозы.

Производители автомобилей, поставляя свою продукцию в Россию, должны учитывать условия их эксплуатации.

Замерзлая смазка сковывает внутренние элементы гранаты, не попадает во все полости узла поэтому и появляется хруст.

В этот момент не нужно резко поворачивать и набирать скорость, через несколько километров (20-30) узлы прогреются и хруст пропадет сам собой.

Но проблема состоит в том, что внутренние гранаты прогреваются быстро, а вот внешние при сильно низких температурах могут не прогреться и хруст останется.

Бытует мнение (и не безосновательно), что проблема не только в смазке, но и в конструкции самого ШРУСа. Дело в том, что смазка, закладываемая в изделие, может не подходить для данной конструкции, при этом на других моделях авто она хорошо работает даже при температурах ниже -20 С.

Некоторые автовладельцы грешат на полиуретановые пыльники, которые могут стоять на некоторых марках автомобилей вместо резиновых. Мол на морозе они дубеют и издают звуки. Это спорное мнение, требующее проверки.

Решить проблему можно путем замены смазки, некоторые автовладельцы рекомендуют ЛМ47, VERYLUBE, XADO, они хорошо себя показала при низких температурах. Но тут какие-либо советы трудно давать, выбор на рынке огромный и мнения разняться.

Но, менять смазку нужно не просто запрессовывая ее под пыльник, а полностью снимать узел, разбирать его и максимально запрессовать новую смазку вместо старой в труднодоступные места. Именно эти места являются причиной хруста в сильный мороз, особенно это касается внешних гранат.

Немного о характере проблемы

ШРУС необходим для передачи вращения между полуосями при постоянной перемене угла между ними. Деталь используется в переднеприводных и полноприводных транспортных средствах. Ведущее колесо в таких автомобилях должно не только вращаться, но и выполнять поворот, а также опускаться и подниматься на пружине. Выполнить все это и позволяют подобные шарниры.

Конструкция данного агрегата состоит из трех основных компонентов:

• Внешний корпус, который выполнен в форме чаши и соединен с полуосью.
• Внутренняя обойма. Имеет сферическую форму. На ней расположены шесть канавок, благодаря которым обойма прикрепляется к внешнему корпусу.
• Шесть небольших шариков в сепараторе. Они располагаются между обоймой чаши и станками.

Проблема заключается в том, что в ходе эксплуатации при постоянном «хождении» шариков в конструкции образовывается выработка и небольшие задиры. Ход шариков становится более свободным, что и приводит к характерному звуку. Даже неопытные водители смогут определить наличие этой проблемы. Вы можете услышать щелчки, которые будут сопровождаться вибрацией или свистом. В большинстве случае звук будет напоминать хруст металла.

Последствия хруста ШРУСа

Можно ли ездить при хрусте ШРУСа? Все зависит от степени его изношенности. На начальной стадии поломки ездить можно, однако нежелательно, поскольку эксплуатация узла ведет к еще большим повреждениям. Поэтому чем раньше вы попытаетесь отремонтировать шарнир, тем, во-первых, это вам дешевле обойдется (возможно все обойдется заменой смазки), а во-вторых, вы не будете подвергать риску жизнь и здоровье ваше и ваших пассажиров, находящихся в автомобиле.

Итак, последствиями того что хрустит ШРУС, может быть:

• Заклинивание. То есть, ШРУС перестанет вращаться. Особенно это опасно на скорости, поскольку вы рискуете потерять контроль над машиной, что может быть смертельно опасно. Можно попытаться расклинить шарнир, однако лучшим решением будет его замена.
• Разлом обоймы. Если говорить конкретно об наружной гранате, то когда идет дело к клину, обойма попросту ломается, разлетаются шарики, а далее последствия не предсказуемы.
• Разрыв вала или полуоси. В этом случае коробка передач будет крутить лишь обозначенные детали, однако по понятным причинам момент не будет передаваться на ведущее колесо. Это самый крайний случай, и дальнейшее движение машины возможно лишь на буксире или эвакуаторе. Естественно, что единственным верным решением в данном случае будет лишь замена ШРУСа. И вам повезет, если придется менять только непосредственно шарнир. Ведь существует риск, что в процессе этой аварии будут повреждены находящиеся рядом другие детали.

В самом худшем случае ШРУС может заклинить или оборвать, что приведет к аварийной ситуации на дороге. Когда такое произойдет на скорости — это чревато серьезными последствиями! Поэтому, если вы услышали, что на вашем автомобиле хрустит “граната” с любой стороны — как можно быстрее проведите диагностику (самостоятельно или на СТО) и выполните ремонт или замену шарнира.

Как определить хрустящий ШРУС

Выяснить, какая “граната” хрустит, достаточно просто. Первым делом, необходимо понимать, что характерный хруст или поскрипывание на поворотах издает наружный ШРУС. Внутренний шарнир может издавать постукивание на прямой дороге. Алгоритмов диагностики коснемся чуть ниже.

Хруст наружного ШРУСа обычно возникает, когда водитель поворачивает с полностью или сильно вывернутыми колесами (в свою сторону). Особенно это хорошо слышно, если в это время еще и “поддать газу”. В этот момент шарнир испытывает максимальные или приближенные к этому нагрузки и в случае, если он неисправен, то и возникают упомянутые звуки. Внешне это может проявляться тем, что будет чувствоваться “отдача” в руль при поворотах.

Что касается внутренних ШРУСов, то их поломку диагностировать сложнее. Обычно из них исходит аналогичный звук при движении по неровной дороге, причем чем в более глубокие ямы попадает колесо — тем большие нагрузки испытывает шарнир, соответственно, он сильнее хрустит. В некоторых случаях неисправность внутреннего ШРУСа диагностируется по вибрации и “подергивании” машины при ускорении и на высокой скорости (около 100 км/ч и более). Даже при движении по прямой и ровной дороге (симптомы напоминают ситуацию, когда не отбалансированы колеса).

Далее перейдем к ответу на вопрос как определить какой ШРУС хрустит, внутренний или наружный. Существует несколько алгоритмов проверки. Начнем с наружных шарниров.

Когда нужна проверка ШРУС на автомобиле

Если хрустит ШРУС, многие водители интересуются, как долго можно эксплуатировать авто до ремонта с такой поломкой.  Другими словами, сколько можно ездить, если хрустит ШРУС. Причин, по которым затягивают с ремонтом, несколько:

• шарниры равных угловых скоростей на некоторых авто могут стоить остаточно дорого.
• хруст и стук может быть не сильным и т.д.;

Прежде всего, возможность эксплуатации авто зависит от серьезности поломки. Чем сильнее окажется изношенным ШРУС, тем быстрее его надо поменять. При этом стук и хруст являются индикатором, указывающим на необходимость замены.

Например, если хруст сильный, лучше менять шарнир безотлагательно.  Дело в том, что при полной поломке узла (заклинивание, растрескивание корпуса  или выпадение шариков и т.д.), можно получить серьезные проблемы с другим агрегатами, узлами и элементами.

В свою очередь, симптомы неисправности на начальной стадии можно попробовать устранить методом обслуживания (смазка ШРУС и замена пыльников). Если нет результата, тогда следует готовиться к тому, что с усилением шума, стука и хруста деталь нужно будет поменять. Произойти это может как через 500-1000 км. после появления первых симптомов, таки позже.

При этом специалисты все же не рекомендуют эксплуатировать автомобиль и подвергать машину нагрузкам при наличии подобных неисправностей. Это означает, что какое-то время с частично неисправным ШРУС можно ездить, однако, деталь следует заменить при первой такой возможности и не затягивать с ремонтом.  Если же признаки поломки серьезные (сильный шум и хруст), следует отказаться от эксплуатации и заменить шарниры.

Как проверить ШРУС наружный

Выявив характерные признаки неисправности, необходима дополнительная проверка ШРУСа.  Если необходимо проверить наружный ШРУС, следует учитывать некоторые особенности. Деталь с одной стороны прикреплена к внутреннему шарниру через полуось, а с другой крепится к ступице.

С учетом того, что шарнир представляет собой сепаратор с шариками, в случае повреждений шарикового механизма появляется хруст. Также корпус сверху защищен пыльником. Если пыльник порван, влага грязь и пыль попали внутрь ШРУС и вывели его из строя.

Для того, чтобы проверить внешний ШРУС, нужно поездить по ровной дороге, поворачивая колеса в одну и другую сторону до упора. В крайних положениях руля необходимо нажать на газ. Если хруст усиливается, тогда неисправна наружная граната.  При этом хруст при повороте влево укажет на то, что неисправен ШРУС с правой «пассажирской» стороны. Если же звук появляется в правом повороте, в этом случае хрустит левый ШРУС (со стороны водителя).

Проверка внутреннего шарнира

Что касается внутреннего ШРУСа, данный элемент конструктивно напоминает стакан (имеется внешний корпус подшипниками, которые движутся в трех плоскостях). Вал вставлен в коробку передач, при этом трипод с подшипниками закреплен на полуоси.

Устройство внутреннего ШРУСа предельно простое,  выходит из строя шарнир намного реже, чем наружный. Однако отсутствие смазки во внутреннем ШРУСе и порванный пыльник могут вывести из строя даже такой надежный механизм.

Чтобы проверить внутренние гранаты, необходимо выбрать участок дороги, где есть ямы и неровности. Основной признак неисправного внутреннего шарнира — стук при попадании колеса в яму

Обратите внимание, перед проверкой желательно выполнить диагностику ходовой, чтобы исключить другие возможные причины стука.

Есть и еще дин метод проверки – можно загрузить заднюю ось авто до такой степени, чтобы «нос» автомобиля поднялся выше, при этом произошел прогиб оси внутреннего ШРУСа. В том случае, если стук появляется при таких условиях, это значит, что внутренний ШРУС вышел из строя.

Другие способы проверки

В рамках диагностики шарниров равных угловых скоростей также нужно знать еще один  способ, как определить, какой ШРУС хрустит. При этом данный способ подходить только для авто с механической коробкой передач. Из инструментов для проверки потребуется домкрат.

В случае поломки внутреннего  ШРУСа будут слышны стуки в момент нажатия на тормоз. Если внутренние ШРУСы исправны, двигатель заглохнет и посторонних стуков не будет. Далее руль выворачивается до упора влево или вправо и нажимается тормоз. Если к стуку добавился хруст, внешняя граната также неисправна. Таким методом можно проверить ШРУСы на полуосях с обеих сторон.

Срок службы и обслуживание

Граната в легковушке – это расходник. Менять ее придется достаточно часто. Благо стоимость узла и ремонта обычно не самая высокая.

Сколько отходит заводская деталь зависит от трех факторов:

• Манеры вождения;
• Модели машины;
• Своевременного обслуживания.

Первый фактор имеет решающее значение. Особенно сильно гранаты боятся наваливания гашетки при вывернутом в крайнее положение руле. В такие моменты узел испытывает максимальные нагрузки.

Если вы в основном двигаетесь спокойно, то ресурс для вашей машины можно поискать на тематических форумах. Есть авто, в которых штатное изделие может отходить больше ста тысяч.

Под своевременным обслуживанием подразумевается периодический осмотр пыльников, своевременная их замена и набивка смазкой. Если в резинке появится трещина, то смерть шруса наступит всего через пару недель. А в дождливую погоду это может случиться еще быстрее. Виной всему вода, которая, попадая в узел, приводит к коррозии и вымыванию защитной смазки.

Пыльники, кстати, стоят совсем недорого. Смазка тоже дешевая и называется банально – «ШРУС». Во время покупки не забудьте проверить, чтобы в комплекте с пыльниками шли хомуты для их затяжки.

Ресурс внешней и внутренней гранат сильно отличается. Первая подвержена большим усилиям, так как вынуждена поворачиваться на значительные углы, а потому чаще дает о себе знать.

Внутренняя деталь вполне может не беспокоить весь срок службы автомобиля.

Неисправности ШРУСа: признаки и симптомы

Начнем с того, что основной причиной поломки ШРУСа является износ шариков, обоймы шарнира или дорожек (рабочей поверхности корпуса). Реже детали разрушаются, что приводит к разъединению шарнира

С учетом того, что деталь испытывает высокие нагрузки, важно уметь точно выявить неполадку

Диагностика ШРУС несколько отличается с учетом их типа (наружный или внутренний). Знание рассмотренных выше нюансов позволяет более точно провести проверку или своевременно выявить  поврежденную деталь

Главное, обращать внимание на неисправность ШРУСа и знать характерные признаки и симптомы такой поломки.

Так вот, основным признаком проблемы со ШРУС является хруст. Этот хруст появляется при повороте колеса во время разгона

Также могут быть ощутимы вибрации и легкие удары, рывки при ускорении.  Обратите внимание, эти признаки обобщены, то есть необходимо отдельно разделить неисправности внутреннего ШРУСа и наружного

Прежде всего, чтобы понять, какой ШРУС хрустит, внутренний или наружный, нужно учитывать следующее:

1. наружная «граната» хрустит тогда, когда машина резко трогается или поворачивает с вывернутыми в одну или другую сторону колесами, так как на наружный шарнир приходятся большие нагрузки.
2. неполадки внутреннего ШРУСа кроме хруста приводят к явной вибрации, которая ощущается даже при езде по прямой и ровной дороге.

Естественно, неисправность внутреннего ШРУСа определить сложнее. Давайте остановимся на этом более подробно.  Самым простым способом, как проверить гранату внутреннюю, является движение по неровной дороге, где можно получить максимальные ходы подвески, но без резких ударов. Оптимально проверять шарниры на сухой грунтовой дороге, которая имеет размытые дождем ямы средней глубины.

Когда авто будет двигаться по такой дороге, передняя подвеска будет загружена, что вызовет постоянные осевые и угловые смещения обоймы внутреннего ШРУСа. В случае износа внутренней гранаты, такой шарнир  будет хрустеть точно так же, как и наружный.

Если же проверка ничего не дала, тогда можно отправиться на подъемник. Однако следует учитывать, что при вывешивании колес нагрузка на ШРУСы минимальна и они могут не проявлять признаков неполадок.

Конечно, опытные мастера зачастую все равно выявляют неисправность, так как способны заметить даже небольшие люфты. Бывает, специалисты могут и вовсе разобрать подвеску и снять приводы, убрать чехол со ШРУС и сразу провести дефектовку.

При этом самостоятельно и без опыта скрытую проблему обнаружить бывает сложно. Исключением можно считать такой явный люфт, когда даже при вывешенных колесах (без нагрузки) граната стучит.

Процесс замены

Прежде чем приступить к ремонту Шевроле Авео, а именно к замене внутреннего шруса давайте, разберемся в причинах его поломки. Причины поломки шруса Чтобы шрус вашего автомобиля прослужил долго нужно придерживаться только двух правил. Во-первых, избегайте резкого старта при сильно вывернутом руле. Во-вторых, периодически осматривайте пыльник шруса на предмет появления трещин и жирных пятен смазки. При выявлении немедленно произведите замену пыльника.

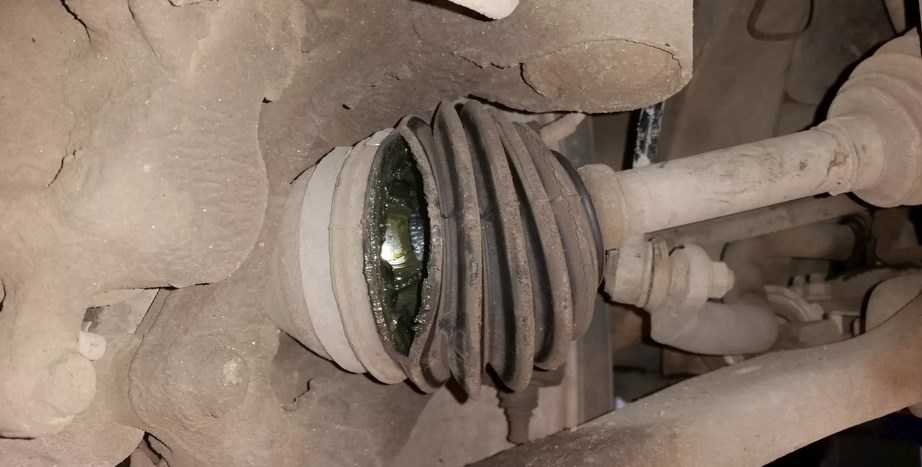

Разорванный пыльник.

Замена наружного шруса

Рассмотрим процесс замены наружного шруса Авео:

1. Снимаем колесо.
2. Демонтирум суппорт.
3. Освобождаем шаровую.
4. Вынимаем наружный шрус.
5. Снимаем шрус.
6. Ставим пыльник.
7. Надеваем новый шрус.
8. Добавляем смазку.
9. Собираем и закручиваем хомут.
10. Проводим сборку на автомобиле.

Замена внутреннего шруса

Прежде чем приступить к снятию внутреннего шруса, подготовьте набор инструмента и в обязательном порядке купите или одолжите универсальный вазовских съёмник рулевых наконечников и шаровых опор и съемник стопорных кпитьолец.

1. Вывешиваем и снимаем левое колесо.

2. Откручиваем крепление шаровой опоры и отводим ее в сторону.

3. С помощью вазовского съемника выщелкиваем шрус из коробки передач.

4. Немного отведя его в сторону, вынимаем шрус из коробки.

5. Разборка внутреннего шруса Шевроле Авео.

6. С помощью плоскогубцев откручиваем крепление хомутов и снимаем пыльник.

7. Отодвигаем пыльник вдоль оси к колесу и снимаем направляющий шрус.

8. С помощью съемника стопорных колец снимите стопорное кольцо и соответственно трипоид шруса На этом фото видно поломанный элемент шруса.

9. Один из подшипников трипоида из-за попадания в смазку песка был разрушен, что повлекло за собой разрушение всех элементов гранаты.

10. Сборку нового трипоида и установку шруса в КПП производим в обратном порядке.

После чего ставим и зажимаем крепления шаровой опоры.

Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

• внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
• внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
• между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Универсальный метод диагностики

Диагностика неисправности внутреннего ШРУСа

Представляем вам алгоритм другого, универсального, варианта, как узнать какая “граната” хрустит. Действовать нужно в следующей последовательности:

• Поставить колеса машины ровно.
• Вывесить одно из передних колес с помощью домкрата.
• Поставить машину на ручной тормоз и нейтральную передачу.
• Запустить двигатель, выжать сцепление, включить первую передачу и медленно отпустить сцепление, то есть “тронуться” (в результате вывешенное колесо начнет вращаться).
• Медленно нажимать на педаль тормоза, создавая естественную нагрузку шарниру. Если неисправна одна из внутренних “гранат”, то в это время вы услышите знакомые стуки с левой или правой стороны. Если же внутренние ШРУСы в порядке, то машина начнет попросту глохнуть.
• Вывернуть руль до упора влево. Медленно нажать на педаль тормоза. Если неисправна внутренняя “граната” — она продолжит свой стук. Если неисправен еще и внешний левый ШРУС, то добавится звук и от него.
• Вывернуть руль до упора вправо. Провести аналогичные процедуры. Если возникнет стук при выкрученном руле вправо — значит, неисправен правый внешний шарнир.
• Не забудьте установить нейтральную передачу, заглушить двигатель и дождаться полной остановки колеса до того, как опустите его на землю.

Как заменить гранту

Первый вопрос: «менять самостоятельно или в сервисе?»

В принципе для большинства бюджетных легковушек (ВАЗ, Шевроле, Хендай и др.) при наличии опыта ремонта ходовой автомобиля и инструментов замена шарнира не так уж сложна. Можно даже обойтись без ямы. Но попотеть придется.

Обычно именно из таких запчастей состоит комплект для замены гранаты в магазине: пыльник, смазка, граната, хомуты пыльника, стопорное кольцо для полуоси

Для дорогих авто, без опыта и инструмента, для авто на гарантии или по страховке – однозначно дорога в сервис.

Второе, с чем часто сталкиваются автолюбители – это фраза слесаря «если захрустела одна граната, то менять нужно сразу обе». Причем одни настаивают на замене пары наружная-внутренняя. Другие уговаривают при хрусте одной внешней, заменить и вторую, а внутренние оставить.

Мотивация простая, если одна деталь сломалась, то и вторая скоро подойдет. Решать вам. И хотя мы не раз уже говорили, что расходник недорогой, но при массовой замене, ремонт влетит в копеечку.

А ведь никто не может знать, когда «крякнут» рабочие шарниры. И практика показывает, что они могут проходить еще не одну тысячу километров.

Поэтому отвечая на вопрос «нужно ли менять обе гранты?» считаем, что не стоит. Дайте деталям доработать положенный срок и сэкономить ваш бюджет. Тем более, что перед «взрывом» граната сама заблаговременно предупредит вас легкими пощелкиваниями.

Подведем итоги

Как видно, на выход из строя внутренних или наружных ШРУСов четко указывают характерные признаки, рассмотренные выше

При этом важно понимать, что наружный и внутренний шарниры отличаются друг от друга, они испытывают разные нагрузки и выполняют несколько различные функции. Во время диагностики ШРУС внутренних или наружных, эти нюансы нужно отдельно учитывать

Также отметим, что регулярная проверка состояния пыльников гранат и своевременная, а также профессиональная замена самих пыльников и смазки ШРУС в ряде случаев позволяет избежать быстрого выхода шарниров из строя и преждевременной дорогостоящей замены этой детали.

В качестве итога отметим, что если все же необходима замена ШРУСа, тогда замена гранаты должна проводиться опытным специалистом. В условиях обычного гаража ШРУС поменять вполне можно, однако нужны специальные съемники, набор инструментов и навыки выполнения подобных работ.
