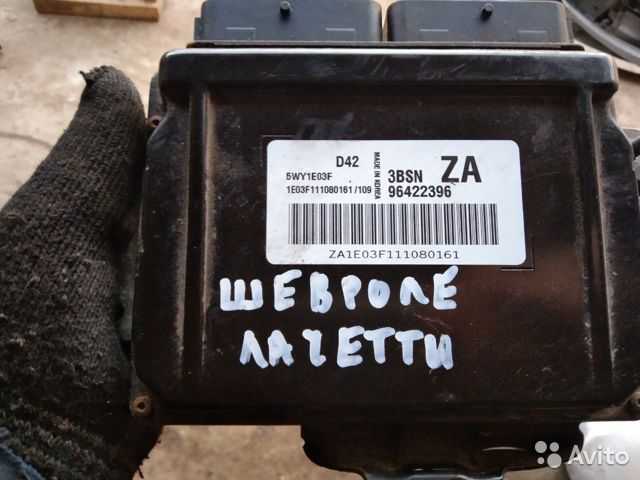

Эбу лачетти

Ремонт эбу: как определить неисправность блока

Бортовой компьютер на Chevrolet Cruze

Установка бортового компьютера (маршрутного компьютера, бортового навигатора) на Chevrolet Cruze 1.6 позволяет получать максимально точную информацию о:

  • Мгновенных и средних топливных расходах.
  • Количестве бензина в баке.
  • Стоимости поездки с учетом цен на топливо.
  • Количестве моторного и трансмиссионного масла, а также времени, через которое требуется замена жидкостей.
  • Пройденном километраже.
  • Времени прибытия в пункт назначения.
  • Средней скорости.
  • Температуре в салоне и снаружи автомобиля.
  • Неисправностях различных узлов.


Полный перечень отображаемых параметров зависит от модели устройства. Для Шевроле Круз идеально подходят маршрутные навигаторы Multitronics, поскольку большинство из них программируются с протоколом CAN, который поддерживается данным автомобилем.

Выбор и подключение бортового компьютера на Chevrolet Cruze

Существует 2 типа бортовых навигаторов: модельные и мультисистемные. Первые совместимы с ограниченным числом транспортных средств, а вторые подходят для широкого спектра автомобилей, их можно использовать в комплексе с инжекторными и дизельными моторами, в том числе турбированными.

Вот несколько популярных моделей «Мультитроникс», которые подходят для Шевроле Круз:

  • RC-700.
  • TC
  • RI-500.
  • C-580.


Любой бортовой компьютер подключается через диагностическую колодку. Иногда разъем не подходит. В этом случае потребуется использовать переходник или проложить провода напрямую.

Подключение к электронному блоку управления

Грамотная настройка позволяет добиться максимальной эффективности от использования маршрутного компьютера. Большинство устройств отображают сведения о параметрах автомобиля только при заведенном двигателе.

Во многих моделях есть два режима: пользовательский и установочный. В пользовательском на экран выводятся данные, заданные по умолчанию, а установочный дает возможность выставить отображение приоритетных характеристик.

Бортовой компьютер получает информацию о работе системы от электронного блока управления. В большинстве случае подключение к ЭБУ происходит в автоматическом режиме. Если же поиск по умолчанию не дает результатов, нужно выполнить подключение вручную, выбрав в настройках тип электронного блока.

Пользовательский интерфейс на большинстве устройств «Мультитроникс» не отличается. Для настройки необходимо выполнить такие действия:

  • Открыть на дисплее вкладку с установками.
  • Перейти в раздел «источники».
  • Выбрать пункт «определение протоколов» и задать режим ручных настроек.
  • Указать протокол CAN и сохранить настройки.

Последующие действия

После подключения бортового компьютера к электронному блоку управления можно приступать к определению последующих настроек.

В случае использования мультисистемного устройства нужно обязательно установить температуру включения вентилятора охлаждения двигателя, поскольку у разных моделей этот показатель существенно отличается.

Для удобства рекомендуется выставить яркость подсветки и время. Все остальные параметры считываются с ЭБУ в автоматическом режиме.

Для такой настройки потребуется установка специальной программы, устанавливающейся с диска.

Данный способ дает возможность изменять раскладку параметров, создавать горячие списки, настраивать цветовую схему дисплея, просматривать калибровочные таблицы топливного бака и вносить необходимые поправки.

Проблемы с бортовым компьютером и способы из решения

При установке, настройке и эксплуатации бортового компьютера встречается несколько типичных проблем.

Вот их перечень и описание способов устранения:

Проблема Способ решения

Не подходит разъем для подключения Купить переходник или спаять провода напрямую
Некорректно отображает данные Проверить правильность настройки; проверить состояние проводов (при необходимости пропаять провода, ведущие до датчиков, которые не работают)
Темный экран, ничего не показывает Проверить лампочки подсветки и заменить их, если сгорели; если не помогло – проверить состояние электрики

С корректно работающим бортовым компьютером пользоваться автомобилем гораздо комфортнее. Но если он отображает неправильные данные, то это только добавляет проблем.

Чтобы все было в порядке, перед покупкой удостоверьтесь в том, что электронный блок поддерживает протокол «бортовика», а при настройке пользуйтесь инструкцией, идущей в комплекте.

Местоположение ЭБУ

Блок управления автоматической коробкой может располагаться:

  • непосредственно в корпусе АКПП;
  • вне таковой.

Первый вариант позволяет существенно уменьшить количество проводки в автомобиле, поскольку меньше проводных «жгутов» идет от электронного мозга ЭБУ к датчикам. Но есть и минусы:

  • тяжелый температурный режим. Коробка в процессе работы существенно нагревается, что негативно влияет на тонкую электронную начинку платы контроллера ЭБУ;
  • затруднения при ремонте: любая операция с ЭБУ требует разбора коробки, что делает ремонт сложнее и дороже.

Пример локации ЭБУ внутри коробки:

Внешнее расположение ЭБУ лишено недостатков внутреннего: не такие высокие температуры, можно дополнительно защитить ЭБУ от влаги и прочих негативных воздействий. Кроме того, облегчается доступ к блоку для сервисно-ремонтных операций, и у инженеров есть возможность расположить ЭБУ удобным образом

Но есть и минус: при такой компоновке ЭБУ приходится протягивать длинные жгуты проводов, чтобы связать воедино ЭБУ, датчики и сервоприводы.

Таблица масс ЭСУД в различных автомобилях

Массой в ЭСУД обычно выступает корпус машины. Если какой-то из контактов с массой теряет надежность, электросхема нарушается, качество работы системы падает. Например, двигатель начинает произвольно менять режим работы, набирая или сбрасывая обороты без участия водителя. Чтобы справиться с такой проблемой, надо знать места заземления ЭСУД.

Модели Точки заземления
Семейство АвтоВАЗ 2108-9 и 13-15 1. Масса ЭСУД берется с двигателя, с болтов, крепящих заглушку с правой стороны головки блока. В контроллерах BOSCH 7.9.7 или Январь 7.2, масса берется со шпильки, крепящей каркас центральной консоли приборной панели к тоннелю пола (внутри центральной консоли, под пепельницей).
Семейство ВАЗ 2110-12, 1,5L. С болтов на левой стороне головки блока.
Семейство ВАЗ 2114, 21124 1,6L. Контроллеры BOSCH 7.9.7 или Январь 7.2. Масса на четыре катушки зажигания с болта М6, масса на ЭСУД – со шпильки на кронштейне крепления ЭБУ, слева. На шпильку – от моторного щита. Здесь возможны проблемы, надо подтянуть постоянно разбалтывающуюся гайку.
Нива с контроллером Bosch MP 7.0. С болтов, крепящих заглушку, на месте распределителя зажигания – трамблера.
Нива с контроллером Bosch М 7.9.7. Масса берется с кузова, со шпилек его крепления. Частая проблема – клемма намного толще, чем нужно для равномерного прижатия корончатой шайбы к кузову.
Шевроле Нива с контроллером Bosch MP 7.0. Масса берется с двигателя, со шпилек М8 в его нижней левой части, под модулем зажигания.
Приора С на крепления ЭБУ (на кронштейне).
Калина Контакт для массы находится справа на двигателе, на кронштейне крепления впускного коллектора.
Модельный ряд 2104-07. Старые контроллеры. Масса берется с болта, притягивающего кронштейн крепления модуля зажигания к мотору.
Газель с двигателем 405, 406 С приварной шпильки на площадке над правым лонжероном, под свесом моторного щита.
УАЗ Патриот с Микас 11 Е2 Контакт от кузова через приварную шпильку в нижней части левого брызговика.

Неисправности ЭБУ двигателя

Проблемы с блоком обычно принято делить на два типа:

  1. Штатные неисправности.Неисправности такого рода часто возникают из-за замыкания проводки и выхода из строя датчиков. К этому же типу неисправностей можно отнести недоработку с завода. Например, на некоторых отечественных авто распространены случаи заполнения ЭБУ тосолом из-за неудачного расположения блока в автомобиле:

    Неудачное расположение ЭБУ на Ладе Калине часто приводило к попаданию в него тосола

  2. Неисправности, вызванные внешним вмешательством.К этому типу относятся неудачные попытки прошить или отремонтировать ЭБУ. Такие неисправности намного серьезней, так как возникают проблемы несвойственные конкретному блоку. Анализ и дефектовка может занять много времени.

Частые причины выхода из строя ЭБУ

  • Короткое замыкание соленоидов;
  • Трещины на плате, особенно в местах спайки;
  • Перегрев блока;
  • Коррозия от попадания влаги или техжидкостей, длительного воздействия влажности, перепадов температур (актуально не для всех блоков и автомобилей).

В целом даже несложный с виду ремонт ЭБУ может привести к большим проблемам для автовладельцев. Например, при замене обыкновенного транзистора, который вышел из строя, можно случайно или по неопытности установить транзистор не того типа, что приведет к перегреву других элементов платы. Обычно это влечет за собой выход из строя процессора и блока в целом.

Сгоревший транзистор на контроллере Автэл М73

Также мастера, берущиеся за работу по ремонту блоков управления и не имеющие достаточного опыта и умения работы с нежной электроникой, в процессе пайки могут перегреть элементы или неверно их установить.

Признаки возможных проблем с ЭБУ

Слабых мест у блока двигателя достаточно, но также часто бывает, что проблема не в самом ЭБУ. Здесь поможет комплексная диагностика машины и проверка опытным автоэлектриком.

Что может указывать на неисправность блока двигателя:

  • загорелся Check Engine,
  • проблемы с зажиганием, пропуски,
  • двигатель глохнет после запуска, вообще не заводится, троит,
  • неадекватное поведение при нажатии педали газа,
  • произвольные включения системы охлаждения мотора.

Более явные симптомы можно определить диагностическим оборудованием: например, если появились нестираемые ошибки, перестали поступать данные от датчиков или связь с блоком вообще отсутствует.

Неисправности и их причины

Выявление неисправностей ЭСУД можно начинать после обнаружения ряда признаков. Во-первых, при включении зажигания все лампочки сигнализатора системы должны загореться одновременно, таким образом система проверяет свой диагностический механизм. После запуска двигателя все должны одновременно потухнуть. Если какая-то из них загорается во время движения, это сигнализирует о проблемах в ДВС. В лучшем случае система может отключить двигатель, чтобы избежать тяжелых поломок. Список негативных ситуаций, в которым ведет неисправность ЭСУД, велик – может воздушить система охлаждения, не работать печка или термостат.

В основном причинами неисправностей бывают:

  • Поломка датчиков, отправляющих в ЭСУД данные.
  • Поломки в самом блоке управления.
  • Поломки исполнительных устройств системы управления (рост сопротивления, обрыв обмотки электромагнитного клапана и т.д.).
  • Повреждение электропроводки.
  • Вмешательство посторонних в устройство электронных систем, вследствие чего могло произойти нарушение их целостности.

Часто ЭСУД ломается из-за механических повреждений. Это может быть не обязательно удар, для причинения вреда системе хватит сильной вибрации. Далее по проценту вероятности повреждения ЭСУД следуют: резкий перепад температур, коррозия, попадание влаги под защитный кожух из-за разгерметизации устройства. Также нередко корректная работа системы нарушается из-за некомпетентного вмешательства в ее функционирование.

Ремонт системы можно доверять только специалистам.

Особенности процесса отключения иммобилайзера

Кодовое отключение иммобилайзера – это самый легкий путь нейтрализации охранной системы, но им практически никто не пользуется. В современных иммобилайзерах принцип авторизации пользователя ничем не похож на то, что предлагали старые системы. Теперь существуют диалоговая авторизация, автоматическое снятие с охраны при помощи меток и авторизация при помощи специального считывателя кодов. В любом из случаев кодовое значение владельцу шевроле abeo будет неизвестно.

Если водитель имеет при себе ключи иммобилайзера или один из них, для того чтобы отключить иммобилайзер на шевроле, он может поступить следующим образом:

  • аккуратно разобрать корпус ключа иммобилайзера;
  • извлечь оттуда крошечный чип;
  • при помощи изоленты примотать чип к антенне иммобилайзера.

Эти действия многим помогают отключить иммобилайзер и извлечь из автомобиля шевроле старую охранную систему.

Использование киллеров и эмуляторов позволяет сделать процесс отключения иммобилайзера быстрым и беспроблемным. Каждый обходчик имеет свои особенности работы, которые являются действенными для нейтрализации не только иммобилайзеров шевроле abeo, а и для подобных устройств, установленных на других транспортных средствах.

Сложнее всего отключить иммобилайзер на шевроле при помощи специальных, компьютерных, профессиональных программ. Чтобы воспользоваться таким методом и отключить иммобилайзер необходимо:

  • зайти в интернет и поискать официальные источники, на которых могут размещаться программы подобного рода;
  • скачать или купить одну из профессиональных программ – она должна подходить для отключения иммобилайзера на шевроле лачетти;
  • активировать программу и запастись дополнительными инструментами;
  • заняться процессом деактивации иммобилайзера.

Если учесть все тонкости работы с программным обеспечением для отключения иммобилайзеров, то использовать стандартный обходчик намного проще, но его ещё нужно купить.

Модуль контроля двигателя

Его можно назвать одним из главных, поскольку этот электронный блок отвечает за сердце машины – ее мотор. ЭБУ получает информацию со множества датчиков, анализирует ее, основываясь на заложенных в прошивку алгоритмах, и посылает соответствующие сигналы на различные исполнительные устройства.

ЭБУ двигателя обменивается с другими элементами внутренней системы автомобиля по шине, называемойCAN (CANbus), объединяющей всю электронную начинку транспортного средства в сеть. Основные блоки, с которыми «общается» ЭБУ мотора:

  • АКПП;
  • антиблокировочная (ABS) система;
  • стабилизирующие системы;
  • тормоза;
  • блок обеспечения безопасности;
  • модуль курсовой устойчивости;
  • круиз-контроль;
  • климатическая установка.

Основные задачи ЭБУ двигателя:

  • управление процессом зажигания;
  • если двигатель инжекторный, то и управление системой впрыска;
  • контроль за газораспределением мотора;
  • слежение за датчиком дроссельной заслонки;
  • поддержание целевой температуры в охлаждающей системе;
  • анализ состава отработанных газов и контроль подсистемы рециркуляции таковых.

На датчики ЭБУ приходят данные с датчиков коленвала, сообщающие его частоту вращения и текущее положение. Блок считывает скорость автомобиля, параметры напряжения тока в бортовой электросети, и множество другой информации. В ЭБУ встроена система самодиагностики, которая зажигает сигнал CheckEngine на приборной панели в случае неполадок. Параллельно с этим в память ЭБУ записывается код обнаруженной ошибки, который в дальнейшем можно считать через сервисный разъем с помощью специального устройства и ПО. Это помогает определить неполадку.

На современных автомобилях часто используется диагностический универсальный разъем OBD2:

К нему подключается любое устройство, работающее по этому протоколу и умеющее «читать» данные из памяти.

Модули управления двигателем

Контроллеры компании <Bosch>

  • Bosch M1.5.4 (55 Pin) (1,45/1,5л.,8кл.) (Россия-83) Одновременный впрыск.
  • Bosch M1.5.4N (55 Pin) (1,5л.,16кл.)(Евро-2) Попарно – параллельный впрыск./ Фазированный впрыск.
  • Bosch MP7.0HFM (55 Pin) (1,5/1,7л.,8/16кл.) (Евро-2/3) Попарно – параллельный впрыск./Фазированный впрыск.
  • Bosch M7.9.7 (81 Pin) (1,5/1,7л.,8/16кл.) (2003 – 2007) (Евро-2/3) Попарно – параллельный впрыск./Фазированный впрыск.
  • Bosch M7.9.7+ (81 Pin) (1,5/1,7л.,8/16кл.) (2005 – 2011) (Евро-3) Фазированный впрыск.
  • Bosch МЕ7.9.7 (Евро-3) Фазированный впрыск.
  • Bosch МЕ17.9.7 (Евро-3) Фазированный впрыск.

Контроллеры <Delphi>

  • Delphi MT20 (Евро 3)
  • Delphi MT80 (Евро 3/4/5/6)
  • Delphi MT92 (Евро 3/4/4/6) – Gasoline Direct injection (GDi).
  • Delphi AC Delco E39/E39A (Евро 2)
  • Delphi AC Delco E73
  • Delphi AC Delco E78
  • Delphi AC Delco E83
  • Delphi MR140

Контроллеры <GM>

  • GM EFI-4 (24/32/32 Pin) (США-83) – Моновпрыск.
  • GM ISFI-2S (24/32/32 Pin) (1,5 л. 8/16 кл.) (США-83/Евро-2) – 8кл. попарно – параллельный впрыск, 16кл. фазированный впрыск
  • GM ITMS-6F (Евро-2) – Попарно – параллельный впрыск.

Контроллеры <Siemens>

  • Simtec 70 (Евро 2) Фазированный впрыск.
  • Simtec 71 (Евро 3) Фазированный впрыск.
  • Simtec 75.1 (Евро 4) Фазированный впрыск.
  • Simtec 75.5 (Евро 4) Фазированный впрыск.
  • Simtec 76 (Евро 2/3)
  • Simtec 81 (Евро 5) Непосредственный впрыск.

Контроллеры <АВТЭЛ>

Контроллеры Январь x.x.x и Mxx производились на двух разных производствах – Итэлма (Первый элемент в обозначении прошивки – литера “I” в маркировке ЭБУ) и Автэл (Первый элемент в обозначении прошивки – литера “А”.

  • Январь 4 (24/32/32 Pin) (1,6л., 8кл.) (Россия-83) Попарно – параллельный впрыск. (На этикетке присутствует обозначение отладочной версии “Квант”.)
  • Январь 4.1 (24/32/32 Pin) (1,5л., 8/16кл.) (Россия-83) (1998г.) Фазированный впрыск. (На этикетке присутствует обозначение “Квант”.)
  • Январь 5.1 (55 Pin) На этикетке: ООО “НПП АВТЭЛ”, ТУ 4573-004-45886863-99, Завод-изготовитель “ОАО Автоэлектроника”.
  • Январь 5.1.1 (55 Pin) На этикетке: ООО “НПП АВТЭЛ”, ТУ 4573-004-45886863-99, Завод-изготовитель “ОАО Автоэлектроника”. (1,5 л.,8 кл.) (Евро 0) Одновременный впрыск.
  • Январь 5.1.2 (55 Pin) На этикетке: ООО “НПП АВТЭЛ”

Контроллеры <Итэлма>

  • VS 5.1 1411020-02 (1.45л,8кл.) (Россия-83) Одновременный впрыск.
  • VS 5.1 1411020-72 (1.5л,8кл.) (2003- )(Россия-83) Одновременный впрыск.
  • VS 5.1 1411020-62 (1.5л,8кл.) (2003- ) (Евро 2) Попарно-параллельный впрыск.
  • VS 5.1 1411020-42 (1.5л,16кл.) (2003- ) (Евро 2) Фазированный впрыск.
  • VS 9.2 (Евро 4) БУ дизельным двигателем УАЗ 3151 (Hunter).
  • T11183 (Евро 2/4) (1.6л,8кл.)) Попарно-параллельный впрыск.
  • T11186 (Евро 4) (1.6л,8кл.)
  • T11194 (Евро 3) (1.6л,16кл.)
  • T21067 (Евро 3) (1.6л,8кл.)
  • T21114 (Евро 2/3) (1.6л,8кл.)
  • T21116 (Евро 4) (1.6л,8кл.)
  • T21124 (Евро 2/3) (1.6л,16кл.)
  • T21126 (Евро 3/4) (1.6л,16кл.)

Контроллеры <ЭЛКАР>

В обозначении прошивок Январь 7.2 и Микас 10 присутствуют обозначения: (I – Итэлма) (А – Автэл).

  • Январь 5.1 (55 Pin) (1,5 л.,8/16 кл.) (Евро 2) На этикетке: <Элкар>, ТУ 4573-004-45886863-99. (1999 -) Одновременный впрыск.
  • Январь 5.1.1 (55 Pin) (1,5 л.,8 кл.) (Россия-83) Одновременный впрыск.
  • Январь 5.1.2 (16кл.) (Россия-83) Одновременный впрыск.
  • Январь 5.1.3 (1,5 л.,8 кл.) (Евро 2) Попарно – параллельный впрыск.
  • Я 7.2 (81 Pin) (1,5/1,6л.,8/16кл.) (Евро 2) (2004 – 2007) Попарно – параллельный впрыск./ Фазированный впрыск.
  • Я 7.2M (81 Pin) (1,6л.,8/16кл.) (Евро 2) (2007 – ) Попарно – параллельный впрыск./ Фазированный впрыск.
  • М10.3 (Евро 2/3).
  • М73 (1,4/1,6л.,8/16кл.)(Евро 3) (2007 – ) Фазированный впрыск, работает без датчика положения распределительного вала (датчик фаз).
  • М74 (1.6л,8/16кл.) (Евро 3/4) Фазированный впрыск.
  • М75 (1.6л,16кл.) (Евро 4) Фазированный впрыск.

Компоненты ЭБУ

Все составные части блока управлением можно поделить на 2 больших блока:

  1. Программное обеспечение;
  2. Аппаратное обеспечение.

Программное обеспечение

Оно состоит из пары модулей вычислительного характера:

  • контрольного – он настроен на инспектирование исходящих сигналов, а также их корректировку, если в этом есть необходимость. Причем данный модуль в состоянии даже заглушить силовой агрегат;
  • функционального – в его задачи входит получение сигналов, поступающих от различных датчиков, дальнейшая их обработка, а также формирование команд для приборов исполнительного характера.

Аппаратное обеспечение

Оно состоит из массы электронных элементов – микропроцессоров и других. Установленный аналогово-цифровой преобразователь ловит аналоговые сигналы, что идут от разных датчиков, и переводит их в цифровой формат, на который и ориентирован микропроцессор. Если имеется необходимость обратного преобразования (команд, поступающих от процессора), то преобразователь переводит и их. Кроме того, на ЭБУ поступают и импульсные сигналы, которые также проходят через преобразователь для изменения их формата в цифровые.

КЛАССИФИКАЦИЯ ЭЛЕКТРОННЫХ БЛОКОВ УПРАВЛЕНИЯ ВАЗ — DRIVE2

Эту статью я писал в 2009 году когда еще работал в компании CLUTURBO, так что к современным автомобилям это не относится. Но если кому то интересно, то могу написать продолжение. Статья опубликована здесь, да бы объяснить элементарные вещи новой волне “Тюнеров”.16.05.2009

Нам часто задают вопрос какой ЭБУ на автомобиле ВАЗ вы можете “прошить”. Отвечаем — любой

Важно не путать понятия чип-тюнинг и калибровка (индивидуальная настройка автомобиля под не стандартную конфигурацию). В этом сейчас мы и попробуем разобраться

На сегодняшний день автомобили семейства ВАЗ встречаются укомплектованые разнообразными ЭБУ как отечественного так и импортного производства. Вернее ЭБУ фирмы Bosch, произведённого по лицензии в России. Довольно редко, но всё же встречаются автомобили с ЭБУ GM или Январь 4. На них мы останавливаться не будем, потому что это уже не актуально. И так, сегодня в своём автомобиле вы можете найти ЭБУ семейства 5.1 или 7.2 Основное, интересующее нас в данный момент, их отличие — разъём подключения к проводке. Семейство 5.1 или 1.5.4 (по bosch), имеет 55-ти контактный, трёхрядный разъём рис.1

Полный размер

РИС 1

Полный размер

Семейство 7.2 или 7.9.7 (по bosch), имеет 81 контактный, четырёхрядный разъём с пятью отдельно вынесенными контактами.

Рис.2

С семейством 5.1 всё довольно просто, если на вашем автомобиле стоял ЭБУ с надписью ЯНВАРЬ-5.х, любой модификации, мы можем произвести калибровку. Если у вас стоит Bosch, то возможен только Чип Тюнинг. Если у вас стоит ЭБУ VS-5.х, то калибровка, у нас, так же не возможна.

С семейством 7.2 не всё так просто. На сегодняшний день можно встретить блоки Bosch — которые мы не имеем возможности калибровать, только Чип Тюнинг, и блоки производства Ителма или Автел — калибровка которых возможна, но с некоторыми оговорками. Эти блоки условно можно разделить на блоки: первого поколения 7.2, блоки второго поколения 7.2+ и блоки третьего поколения М7.3

Блоки первого поколения прекрасно настраиваются, для чего в нашем арсенале имеется инженерный ЭБУ — блок в котором возможно изменение калибровок в реальном времени. Эти блоки можно отличить по номеру прошивки, на рисунке обведено красным.

Номера прошивок для блоков 7.2 следующие: Передний привод 8-кл. Объём 1500 I(A)203EK33, I(A)203EK34, I(A)203EL35, I(A)203EL36

Передний привод 8-кл. Объём 1600 I(A)204DM53, I(A)204DM53, I(A)204DO57Передний привод 16-кл. Объём 1600 I(A)205DM52? I(A)205DM53? I(A)205DO54

Классика I(A)226FM10Калина 8-кл. Объём 1600 I(A)201CO56, I(A)201CO57, I(A)210CO58Буква в скобках I-Ителма, A-Автел.Блоки управления 7.2+ имеют прошивки следующих номеров: I204DP57, I205DP57, I201CP57, A201CP57, I226FN11, I303DP57, I203EM36. Для этих блоков нет инженерного ЭБУ, в связи с чем настройка в реальном времени не возможна. Но эти блоки имеют алгоритм управления схожий с блоками первой серии. Существует возможность откатать прошивку в старом блоке 7.2, а потом калибровки перенести в 7.2+

Все остальные блоки М7.3, калибровка этих блоков, на сегодняшний, день не возможна. В связи с тем, что алгоритм управления этих ЭБУ сильно отличается от 7.2, перенос калибровок тоже.

Какие иммобилайзера можно использовать для охраны шевроле

Штатной иммобилайзер не обязательно должен находиться на автомобиле до того момента. Пока он окончательно поломается. Владелец шевроле в любой момент может его заменить на более современный вариант. Выбрать можно между контактными и беспроводными вариантами. Работа контактных иммобилайзеров будет чем-то напоминать деятельность штатной системы, а вот беспроводные иммобилайзера смогут удивить владельцев шевроле следующими особенностями:

  • возможность диалоговой авторизации и интеллектуальной защиты от взлома системы;
  • установка дополнительных каналов управления системой и реле блокировки;
  • можно размещать основной блок не только в салоне автомобиля, а и с его внешней стороны;
  • размеры основных блоков и ключей практически миниатюрные;
  • подключение охранных систем без единого провода.

Беспроводные иммобилайзера можно назвать охранными системами нового поколения, ведь заподозрить, что они есть в машине невозможно, а найти такое маленькое устройство очень сложно.

Большинство иммобилайзеров такого типа прекрасно сочетаются с автомобилями шевроле и могут работать совместно со стандартными системами сигнализации. При выборе иммобилайзера, человеку стоит сразу уточнять совместимо ли это устройство с автомобилями шевроле abeo.

Контакты разъема C0872 жгута электропроводки ECM

№ контакта Назначение Входной сигнал/выходной сигнал
A1 Линия последовательной связи с блоком управления иммобилайзера Выходной сигнал
A2 Линия последовательной связи с блоком управления иммобилайзера Входной сигнал
A3 Сигнал низкого уровня шины CAN (локальной сети контроллеров) Входной сигнал/выходной сигнал
A4 Сигнал высокого уровня шины CAN (локальной сети контроллеров) Входной сигнал/выходной сигнал
B1 Разрешение работы стартера Выходной сигнал
B2 Масса датчика APP (положения педали акселератора)
B3 Масса датчика температуры на выпуске радиатора
B4 Круиз-контроль Входной сигнал
C1 Масса датчика APP (положения педали акселератора) 1
C2 Опорное напряжение датчика APP (положения педали акселератора) 2 Выходной сигнал
C3 Датчик ECT (температуры охлаждающей жидкости) Выходной сигнал
C4 Круиз-контроль Входной сигнал
D1 Сигнал датчика APP (положения педали акселератора) 1 Входной сигнал
D2 Масса датчика APP (положения педали акселератора) 2
D3 Напряжение 2 Входной сигнал
D4 Не используется
E1 Опорное напряжение датчика APP (положения педали акселератора) 1 Выходной сигнал
E2 Датчик наличия воды в топливе Входной сигнал
E3 Выключатель торможения 1 Входной сигнал
E4 Инерционный выключатель Входной сигнал
F1 Датчик температуры воздуха на впуске Входной сигнал
F2 Не используется
F3 Сигнал проворачивания коленчатого вала двигателя Входной сигнал
F4 Датчик массового расхода воздуха. Входной сигнал
G1 Контроль питания топливного насоса Входной сигнал
G2 Выключатель стоп-сигнала Входной сигнал
G3 Не используется
G4 Не используется
H1 Не используется
H2 Не используется
H3 Не используется
H4 Не используется
J1 Не используется
J2 Вентилятор монтажной коробки системы управления Выходной сигнал
J3 Реле питания Выходной сигнал
J4 Реле топливного насоса Выходной сигнал
K1 Не используется
K2 Управление электрическим вентилятором охлаждения Выходной сигнал
K3 Датчик в замке зажигания Входной сигнал
K4 Питание в режиме ожидания Входной сигнал
L1 Напряжение аккумулятора Входной сигнал
L2 Напряжение аккумулятора Входной сигнал
L3 Напряжение аккумулятора Входной сигнал
L4 Масса
M1 Масса
M2 Масса
M3 Масса
M4 Масса

Диагностика

Помимо автоматической проверки корректности функционирования ЭСУД, специалисты рекомендуют проводить регулярное диагностирование системы. В среднем обслуживание стоит делать каждые 15 тыс км пробега. Диагностика ЭСУД проводится с помощью специального тестера, подключаемого в специальный разъем. Иногда используется беспроводной адаптер, использующий специальный протокол.

Перед проведением тестов с помощью сканера, надо проверить питание системы и ее отдельных фрагментов. Причиной неисправности может быть поврежденная электропроводка, короткие замыкания, коррозия, различные помехи.

Устройство ЭБУ двигателя

Технически данный ЭБ состоит из платы с распаянным на ней процессором и модулем памяти. Плата ЭБУ заключена в корпус из металла или пластика. На плате имеются выведенные через корпус разъемы, связывающие ЭБУ с системами автомобиля и позволяющие подключиться диагностическим приборам. В инструкции к машине всегда приводится расположение ЭБУ: обычно это место за бардачком, подкапотное пространство, или внутри переднего торпедо.

У ЭБУ на борту есть три вида запоминающих устройств (ЗУ):

  • ППЗУ – программируемая постоянная память. В ней содержится код прошивки и параметры, по которым работает силовая установка;
  • ОЗУ – ЗУ оперативное, иначе «оперативная память» ЭБУ. Она энергозависима, в ней хранятся временные сведения;
  • ЭРПЗУ. Электрически программируемое ЗУ хранит некоторые данные – коды блокировки, ключи доступа, сведения о расходе топлива, пробеге и периоде работы мотора.

Прошивка ЭБУ делится на контрольную часть и функциональную. Первая проверяет приходящие на блок сигналы и, если обнаружены неверные значения, корректирует их или блокирует двигатель, предотвращая поломку. Вторая принимает данные, обрабатывает их и отправляет результат от ЭБУ в виде импульсов на нужные устройства.

Схема работы ЭБУ мотора:

Иногда блок перепрограммируют. Это делают в целях чип-тюнинга, чтобы снимать больше мощности с двигателя и улучшить другие его параметры. Чип-тюнинг ЭБУ требует знания специальных протоколов доступа и наличия сертифицированного ПО. Информацию о внутреннем устройстве своих электронных блоков автоконцерны выдают публике крайне неохотно, поэтому чип-тюнинг может обойтись дорого: обладатели информации знают ей цену.

Замена кнопки открывания багажника

Процедура замены применяется в случае выхода из строя или ревизии. Иногда ремонт неработающей клавиши ограничивается только ее заменой.

Сам процесс технически прост. Для этого потребуется выполнить такие действия:

  1. При помощи ключа открыть крышку багажника.
  2. Далее нужно демонтировать фиксаторы из обшивки. Всего имеется 12 пластиковых элементов, которые очень капризны к приложению силы. Могут сломаться. Следовательно, изымать застежки нужно очень аккуратно.
  3. На торцевой части крышки багажника снимается защитный колпачок замка. Процедура выполняется крайне аккуратно – пластик нежный, боится резких движений.
  4. Следующим этапом производится демонтаж обшивки.
  5. Далее при помощи ключа на «10» необходимо отвинтить крепления монтажной планки подсветки номерных знаков. Эта же деталь располагает на себе кнопку.

Сборку необходимо провести в обратной последовательности.

Артикулы и стоимость оригинальной кнопки и аналогов

Существует несколько разновидностей и аналогов кнопки открытия багажника для автомобиля Chevrolet Cruze в кузове седан. Такое положение дел обусловлено высокой стоимостью оригинальной запчасти, которая начинается от 2000 рублей. Поэтому многие любители пытаются найти аналоги.

Ниже представлены артикулы оригинала и аналога:

Распространенность решения вызвана схожестью конструкции и более низкой стоимостью. Однако оригинал обладает гораздо лучшей влагозащитой и надежностью.

Требуемые инструменты

Ввиду простоты демонтажа, потребуется минимальный комплект инструментов для выполнения процедуры.

  • Плоская отвертка или аналогичный инструмент. Также возможно использовать специальные ключи для снятия клипс.
  • Обычный рожковый ключ под номером 10.

Такой нехитрый набор приспособлений достаточен для эффективного демонтажа изделия.

8*
Понравилась статья? Поделиться с друзьями:
Chevrolet - лучшая машина
Добавить комментарий
Войти с помощью:
