Неисправности раздаточной коробки и их причины

Ремонт раздатки на ниве 21213, как отцентровать, регулировка своими руками « newniva.ru

Разборка

1 — картер привода переднего моста; 2 — крышка картера; 3 — корпус привода спидометра рис. 3-39рис. 3-38

рис. 3-38рис. 3-39

1- промежуточный вал; 2 — ведущий вал; 3 — дифференциал; 4 — передняя крышка

1 — фланец; 2 — сальник; 3 — упорное кольцо подшипника, 4 — передний подшипник; 5 — ведущий вал; 6 — шестерня высшей передачи; 7 — ступица; 8 — муфта; 9 — шестерня низшей передачи; 10 — втулка: 11 — задний подшипник; 12 — установочное кольцо подшипника; 13 — подшипник промежуточного вала; 14 — промежуточный вал

  • снимите стопорное кольцо 1 (рис. 3-45) и пружинную шайбу 2 переднего подшипника;
  • снимите задний и передний подшипники с корпуса дифференциала (рис. 3-46), используя универсальный съемник и упор 67.7853.9559;
  • твернув бол гы корпуса дифференциала, разъедините корпус;
  • снимите ведомую шестерню дифференциала;
  • снимите стопорные кольца 8 (рис. 3-45) и пружинную шайбу 14, затем выпрессуйте ось сателлитов и снимите сателлиты и шестерни привода ведущих мостов с опорными шайбами.

1 — стопорное кольцо; 2 — пружинная шайба; 3 -установочное кольцо подшипника; 4 — подшипники корпуса диф-ференциала; 5 — ведомая шестерня; 6 -передний корпус дифференциала; 7 — шестерня привода переднего моста; 8 — стопорное кольцо оси сателлитов; 9 — сателлит; 10 — задний корпус дифференциала; 11, 15 — опорная шайба; 12 — шестерня привода заднего моста; 13 — ось сателлитов; 14 — пружинная шайба

1 — съемник А.40005/1/6; 2 — упор 67.7853.9559; 3 — подшипник

  • осевой зазор каждой шестерни привода мостов должен составлять 0-0,10 мм, а момент сопротивления вращению шестерен не должен превышать 14,7 Н·м (1,5 кгс·м). При увеличенном зазоре замените опорные шайбы другими, большей толщины; если указанный зазор не удается получить при установке опорных шайб наибольшей толщины, шестерни замените новыми ввиду их чрезмерного износа;
  • ведущий и промежуточный валы устанавливаются в картер раздаточной коробки одновременно (см. рис. 3-47);
  • напрессовку подшипников на корпус дифференциала производите оправкой 67.7853.9558 (см. рис. 3-48);
  • рабочие поверхности сальников перед установкой в крышки и картеры смажьте смазкой ЛИТОЛ-24;
  • резьбовые соединения затягивайте моментами указанными в приложении 2;
  • при обжатии гаек валов раздаточной коробки пользуйтесь оправкой 67.7820.9520 (см. рис. 3-49).

1 — промежуточный вал; 2 — ведущий вал

1 — оправка 67.7853.9558

1 — оправка 67.7820.9520; 2 — фиксатор фланца

Ремонт промежуточного вала Нива ВАЗ 21213, 21214, 2131 lada 4×4

Промежуточный вал разбираем для замены эластичной (резиновой) муфты или шарнира равных угловых скоростей.

Помечаем расположение муфты относительно фланца,…

…а также число и расположение балансировочных шайб относительно муфты.
Удерживая болты от проворачивания ключом «на 19», головкой той же размерности отворачиваем три гайки.
Разъединяем муфту и фланец.
Поворачивая шарнир, вынимаем болты из отверстий фланца эластичной муфты.
Поддев отверткой, вынимаем пластиковую заглушку.
Сжав хомут раздвижными пассатижами, снимаем его.
Сдвигаем отверткой пластиковый кожух…
…и снимаем резиновый защитный чехол с корпуса шарнира равных угловых скоростей.
Располагаем корпус шарнира на раскрытых губках тисков и, нанося удары через выколотку из мягкого металла по торцу фланца эластичной муфты, выбиваем фланец.
Разъединяем шарнир и фланец.
Стягиваем пластиковый кожух с резинового чехла.

Оттянув резиновый чехол,…

…сжимаем хомут раздвижными пассатижами и снимаем его.
Снимаем резиновый защитный чехол.
Поддев отверткой, снимаем стопорное кольцо шарнира.

Разборка и оценка состояния деталей шарнира аналогичны соответствующим операциям, описанным в главе Передний привод колёс.

Собираем промежуточный вал в обратной последовательности. В перебранный или новый шарнир закладываем 20 см3 смазки ШРУС-4. Перед соединением шарнира с фланцем эластичной муфты устанавливаем малый хомут резинового защитного чехла.

Напрессовываем шарнир на фланец, нанося удары через отрезок трубы по обойме шарнира.
Перед установкой резиновой муфты обжимаем ее хомутом.

Бывшую в употреблении муфту располагаем по меткам относительно фланца. Прежние балансировочные шайбы располагаем по меткам относительно муфты. При установке новой муфты может потребоваться балансировка вала в сборе.

lada-niva.ru

Конструктивные особенности

Механическая коробка передач — это, безусловно, сложное устройство, которое имеет достаточно непростой принцип работы. Тем не менее, данная статья будет сконцентрирована относительно такой составляющей современной трансмиссии, как ее первичный вал.

Итак, как же устроен первичный вал, применяемый на КПП машины, и в чем его особенности? Вспомним, о чем говорилось в первом разделе статьи.

Первичный вал — это деталь, которая предназначается для жесткого соединения части подвижного узла коробки передач с двигателем и осуществление синхронного взаимодействия с самим мотором.

Первичный обладает достаточно солидным размером и выполнен монолитно из стали высокой прочности. На одном конце имеет маховик, соединенный с двигателем, а на другом — набор шестерен, которые входят в корпус самой коробки.

Каждая шестерня наваривается на стержень вала таким образом, чтобы при нагреве и вращении с большим количеством оборотов в минуту вал не разлетелся на части, а владельцу не пришлось вкладываться в дорогостоящий ремонт.

Первичный тип напоминает цилиндр, имеющий ступенчатую форму. На каждой ступени имеется набор ребер, которые обуславливают шестеренчатый принцип работы вала. Он постоянно находится в трансмиссионной смазке, поэтому его ресурс достаточно высок, а замена требуется лишь при проведении капитального и профилактического ремонта коробки.

Снятие раздатки Нива

Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:

  • в салоне демонтируем пластмассовую накладку рычагов КПП и РК;
  • отворачиваем набалдашники рычагов переключения раздатки, снимаем под ними кожух;
  • отсоединяем трос спидометра, для РК 21214 нужно будет отсоединить дополнительно еще датчик скорости;
  • разворачиваем болты с гайками крепления эластичной муфты переднего и заднего карданных валов, для того чтобы вынуть болты, карданы необходимо проворачивать – вынимаются они по одному в одном определенном положении вала;
  • под раздатку устанавливаем домкрат (или другой упор), отмечаем места, где крепились боковые опоры РК. Делается это для того, при установке центровку раздаточной коробки свести к минимуму;
  • отворачиваем 4 гайки крепления РК к коробке передач;
  • откручиваем 4 крепления опор РК к кузову автомобиля;
  • теперь остается только демонтировать раздаточную коробку.
  • в салоне демонтируем пластмассовую накладку рычагов КПП и РК;

  • отворачиваем набалдашники рычагов переключения раздатки, снимаем под ними кожух;

  • отсоединяем трос спидометра, для РК 21214 нужно будет отсоединить дополнительно еще датчик скорости;
  • разворачиваем болты с гайками крепления эластичной муфты переднего и заднего карданных валов, для того чтобы вынуть болты, карданы необходимо проворачивать – вынимаются они по одному в одном определенном положении вала;
  • под раздатку устанавливаем домкрат (или другой упор), отмечаем места, где крепились боковые опоры РК. Делается это для того, при установке центровку раздаточной коробки свести к минимуму;
  • отворачиваем 4 гайки крепления РК к коробке передач;
  • откручиваем 4 крепления опор РК к кузову автомобиля;
  • теперь остается только демонтировать раздаточную коробку.

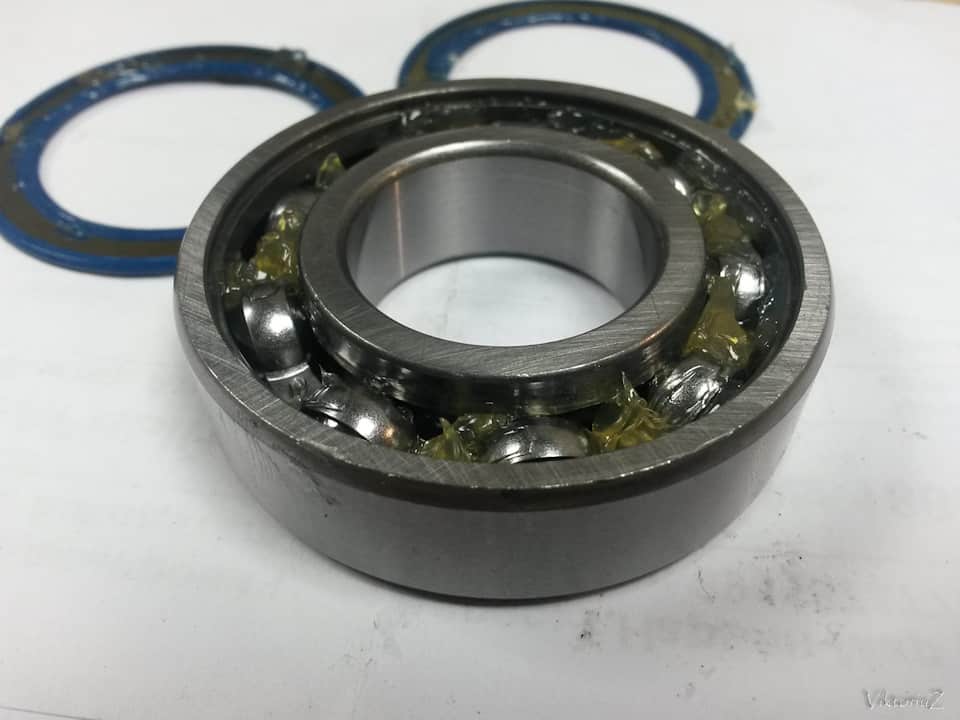

Проверьте старый подвесной подшипник

Примерно таким же образом производится и


осмотр старого подшипника, претендующего на замену. Еще до появления гула, скрежета и вибрации об этом может сказать его внешний вид. Обычно сразу заметна деформация подшипника и защитной вставки, а на корпусе видны следы смазки. Чтобы быть уверенным в том, что подшипник нуждается в замене, можно, вывесив задние колёса (или только одно) при включенном двигателе прислушаться на наличие шума со стороны кардана. Не исключено, что в появившейся вибрации виноват не сам подшипник, а крестовина или редуктор заднего моста.

Более точную диагностику можно пройти в специализированном автосервисе.

Устройство

Конструкция раздаточной коробки может быть разной. Но, тем не менее, расскажу, какие элементы раздаточной коробки являются основными.

  1. Корпус (картер). Это металлическая коробка, где находятся детали агрегата.
  2. Ведущий (главный, первичный) вал. Именно он передаёт крутящий момент от коробки передач.
  3. Карданные валы переднего и заднего привода.
  4. Межосевой (межмостовой) дифференциал. Распределяет крутящий момент между двумя осями.
  5. Механизм блокирования дифференциала. Отключает или ограничивает крутящий момент на второй оси. За эту функцию отвечает актуатор.
  6. Цепная или зубчатая передача. Необходима для смены передаточного числа.
  7. Маслосборник. Это камера, где находится смазка (масло).
  8. Понижающая передача или синхронизатор. Включает понижающий ряд в ходе движения.
  9. Механизм управления (есть не во всех модификациях).
  10. Шестерни. Обеспечивают работу валов (их взаимодействие друг с другом).

Все эти детали располагаются в корпусе раздаточной коробки, равномерную работу которых обеспечивает трансмиссионное масло.

Самый надёжный тип раздаточной коробки – шестерёнчатого типа, который со временем заменяются другими видами. Эта коробка содержит четыре вала: ведомый, ведущий (главный), привод второй оси и промежуточный. На этих валах имеются шестерни, они же и помогают основным деталям взаимодействовать друг с другом. На каждом валу располагаются по две шестерни разных диаметров.

Ведомый и ведущий вал находятся на одной оси в постоянном контакте. Это обеспечивает непрерывную передачу крутящего момента на эту ось. Таким образом, один мост работает всё время.

Промежуточный вал скреплён с ведущим и приводным валом второй оси. Поэтому он передаёт вращение и на второй мост. В результате обе оси становятся ведущими. К сожалению, принцип работы «раздатки» при такой конструкции не очень хороша, поскольку управляемость автомобиля снижается из-за жёсткой сцепки валов, что снижает активную безопасность. Также износ и нагрузка на детали трансмиссии сильно возрастает.

Кроме раздаточных коробок шестерёнчатого типа, применяются также цепные. В таких устройствах нет промежуточного вала. Крутящий момент передаётся на вторую ось при помощи специальной цепи. Надёжность цепных раздаточных коробок меньше, чем у шестерёнчатых.

Со временем инженеры модифицировали раздаточную коробку, добавив в него межосевой дифференциал и механизм отключения второй ведущей оси.

Какую же пользу выполняет дифференциал в раздаточной коробке? Он регулирует вращение валов с разными скоростями. Но при этом он понижает проходимость автомобиля из-за сдвига всего крутящего момента на одну ось (если другая теряет контакт с дорожным полотном), зато управляемость становится гораздо выше. То есть он может поровну распределять крутящий момент (симметричный тип) или в каком-либо соотношении (несимметричный). А чтобы увеличить проходимость, в «раздатку» добавляют блокировку дифференциала – это полное или частичное разъединение двух мостов между собой. Это осуществляется как в ручном, так и в автоматическом режиме.


Как выглядит межосевой дифференциал

Поэтому в раздаточных коробках с наличием механизма управления автомобиль при обычных условиях имеет одну ведущую ось, а вторая подключается при сложных дорожных условиях.

Но и этого инженерам оказалось мало. От классических блокировок дифференциала решили отказаться, а на их место поставили улучшенные версии — муфты. Остановимся на них более подробно.

Режимы работы

Управлять раздаточной коробкой можно при помощи специального рычага или кнопок (поворотного устройства) на приборной панели. На автомобилях с полным приводом, которые не предназначены для сложных дорожных условий, раздаточная коробка работает в автоматическом режиме.

В зависимости от конструктивных особенностей раздаточная коробка имеет несколько режимов работы.

  • Активна только задняя ось.
  • Работают передняя и задняя ось. Такой тип привода реализован у Нивы.
  • Работают передняя и задняя ось, дифференциал заблокирован. Этот режим обеспечивает максимальную проходимость.
  • Раздаточная коробка с понижающей передачей. Работают обе оси, дифференциал заблокирован, активная понижающая передача.
  • Работают передняя и задняя ось, блокировка дифференциала в автоматическом режиме.

Если полный привод подключаемый, то здесь могут работать следующие включаемые режимы:

  • 4L – привод на обе оси на низкой передаче.
  • 4H – крутящий момент поступает на обе оси.
  • 2H – крутящий момент передаётся только на одну (ведущую) ось.

В этом случае разрешено переключать между режимом 2L и 4H во время движения автомобиля, только если нет пробуксовки ведущих колёс. А переключаться между режимами 4L и 4H во время движения не получится из-за конструктивной особенности.

Если полный привод – постоянный, то здесь есть следующие режимы:

  • 4L LOCK – полный привод, блокировка дифференциала включена, пониженная передача.
  • 4H LOCK – полный привод, включена блокировка межосевого дифференциала, прямая передача.
  • 4H AWD – полный привод, блокировка дифференциала отключена, прямая передача.

В зависимости от конструкции переключать режимы 4H LOCK и 4H AWD можно как на стоящем автомобиле (без пробуксовки колёс), так и во время движения.

Как производят замену подвесного подшипника

Автомобиль устанавливается на смотровой яме или эстакаде (нужно включить первую скорость и поставить упоры под колёса для его фиксации). Если элементы крепления проржавели или прикипели, можно воспользоваться


специальными средствами и приступить после его впитывания и воздействия на болты и гайки через небольшой отрезок времени.

Перед началом работ стоит сделать метки на кардане, редукторе и коробке для последующей правильной сборки и избегания дисбаланса.

Далее снимаются болты крепления кардана к фланцу заднего моста и промежуточной опоры к поперечине рамы. Вал вынимается. Кстати, при снятии крестовины также рекомендуется сделать метки, пометив положение вилок и валов. После откручивания крепежных частей, сбивается или стягивается подвесной подшипник с посадочного места. Если подшипник давно был готов развалиться, обычно он снимается без особых усилий. Далее посадочное место очищается и устанавливается новая деталь.

Что собой представляет подвесной подшипник

От состояния подвесного подшипника зависят как надежность работы карданной передачи, так и безопасность и комфорт водителя при движении. Это достигается только в том случае, если кардан вращается в единой плоскости, имеет надёжный и прочный подвес. Именно эта функция и возложена на подвесной подшипник . Конструкция подвесного подшипника карданного вала включает в себя пару втулок различного диаметра со встроенной между ними обоймой шариков. Внутренние полости должны иметь достаточную смазку, которая обеспечивает вращение шариков без трения и продлевает срок эксплуатации подшипника. А от агрессивной внешней среды (грязи и пыли) она защищена вставкой. Корпус снабжён специальным креплением для подвеса к днищу транспортного средства.

Основные задачи, выполняемые этой деталью, являются: снижение вибрации карданного вала и его лёгкое вращение по заданной оси повороты при передаче крутящего момента

Чтобы деталь выполняла возложенные на него функции и чтобы вообще не развалился подвесной подшипник в дороге, требуется обращать внимание на явные признаки его выхода из строя

Что это такое

Что такое раздаточная коробка в автомобиле? Это деталь главной трансмиссии с полным приводом, цель которой – изменение раздачи мощности от двигателя внутреннего сгорания между передней и задней осями. Таким образом, эта деталь раздаёт крутящий момент на колёса, когда это необходимо.

Раздаточная коробка всегда устанавливается на полноприводные машины или авто со специальным оборудованием (строительные, сельскохозяйственные, пожарные машины). Таким образом «раздатка» передаёт крутящий момент на это самое оборудование (подъёмный кран, пожарный насос или тросовая лебёдка).

С какой целью применяют раздаточную коробку? Важное преимущество раздаточной коробки – это уменьшение нагрузки и износа деталей в условиях бездорожья. Автомобиль легко и равномерно проходит тяжёлые участки пути

Для чего служит? Перечислю важные функции «раздатки»:

  1. Повышение крутящего момента на ведущих осях автомобиля. Это значение, которое показывает, сколько времени надо машине для разгона на максимальной мощности.
  2. В дополнительных модификациях есть функция повышения или понижения передаточного числа. Чем это число выше, тем быстрее мотор раскручивается до максимальных оборотов – следовательно, автомобиль быстрее разгоняется.
  3. Равномерное распределение крутящего момента на все колёса, что эффективно для прохождения сложных участков дорог.
  4. Стабилизация устойчивости автомобиля на максимальной мощности при небольшой скорости движения.

Подробнее рассмотрим, из чего состоит раздаточная коробка.

Центровка раздатки Нивы

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

  • вывешивают машину на подъемнике;
  • ослабляют крепление раздатки;
  • запускают двигатель;
  • включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
  • без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Раздатка сама центруется по местам, остается только затянуть крепления опор.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

  • ослабляем все четыре крепления опор раздатки;
  • закрепляем один конец проволоки на резиновой муфте карданного вала;
  • крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
  • вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
  • задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

Для проведения этой работы вам потребуется подъемник, хотя при некоторой сноровке можно обойтись и простыми опорами. Для начала следует подготовить автомобиль. При наличии подъемника его поднимают вверх. Если используются опоры, по очереди углы машины поддомкрачиваются, и она ставится на них

Обратите внимание, что все опоры должны быть устойчивыми, иначе работа будет небезопасной. Также заранее следует подготовить инструмент. Производится регулировка в следующем порядке:

Производится регулировка в следующем порядке:

  • Для начала, следует оценить состояние шлицов на карданах. Если они сильно изношены, то вероятнее всего, вы не сможете правильно произвести центровку. В случае большого износа следует поменять детали;
  • Осматривается крепление раздатки. Зачастую смещение можно увидеть невооруженным глазом;
  • Далее ослабляем крепление раздатки. Только не стоит откручивать ее полностью;
  • После этого заводят двигатель, и «разгоняют» автомобиль до скорости 80-90 км/ч. При этом раздатка сама встанет на место;
  • Ответственным моментом является закрепление полученного результата. Достигаться это может 2 способами. Механики спорят, какой из них лучше, но в обиходе используются оба. Чаще всего, двигатель глушат, и с его помощью останавливают работу раздатки и карданов.
  • Остается быстро затянуть гайки. Недостатка здесь 2. Остановка коробки таким способом может сказаться отрицательно на ее состоянии.
  • Также, закручивать крепление нужно максимально быстро, иначе толку от этого не будет. Более надежным, но технически сложным способом, является затяжка при работающем моторе;
  • Автомобиль спускается на землю, и производится тестирование.

Если вибрация сохраняется, то следует повторить процедуру.

Уже давно водители советских Нив убедились в том, что центровка раздаточной коробки автомобиля значительно снижает вибрацию, уровень шума в салоне и экономит расход топлива. Поэтому если вы только приобрели ВАЗ-21213, то стоит сразу заняться этой работой. Когда вы приобретаете автомобиль с рук, не стоит полагаться на все обещания и заверения предыдущего владельца.

Даже если, он уверял в том, что центровка выполнялась и все отлично, лучше всего проверить данный факт и убедиться в этом. Сама по себе эта работа не сложная, но требует дополнительных рук, так как в одиночку не справиться и наличие эстакады. Специалисты автосервиса рекомендуют использовать подъемник, потому что другие приспособления требуют дополнительных креплений. Процесс сам по себе таков:

  • один человек садится на место водителя, авто поднимают вместе с ним;
  • блокировку необходимо отключить и включить 4-ю или 5-ю передачу;
  • необходимо, чтобы шпильки находились в середине опорных отверстий (для этого раздвиньте раздаточные опоры руками);
  • второй человек снизу должен послабить 4 гайки, которые фиксируют раздатку;
  • человек, находящийся на водительском месте должен набрать обороты и сообщить об этом напарнику (помощник «на ходу» затягивает фиксаторы до положенного уровня);
  • в автосервисе для центрирования, автомобиль должен набрать скорость до 60 кмчас (скорость должна устанавливаться на 4-й передаче).

Сборка и установка

Соберите тормозную ленту, для чего установите палец винта в прорезь рычага, сделав насечки у кромок прорези. При этом палец винта должен свободно проворачиваться в прорези рычага вокруг своей оси, не выпадая из пазов. Установите рычаг на ленту, закрепите штифтом и раскерните в трех точках с двух сторон.
Соберите заднюю крышку, устанавливая детали в последовательности, обратной разборке. При этом штифты осей должны быть запрессованы в крышку заподлицо с поверхностью бобышки, зазоры между торцами деталей, устанавливаемых на оси, должны быть равномерными, рычаг ленты тормоза должен свободно, без заеданий проворачиваться на оси под действием тормозной ленты. Подшипник 310 должен быть надежно застопорен кольцом.
Соберите водило (рис. 17), для чего смажьте солидолом внутренние поверхности сателлитов, установите в каждый распорную втулку 3, ролики 4, установите собранные сателлиты в водило, вставив в них оси 5, и закрепите их штифтами 6 заподлицо с торцом водила. Сателлиты устанавливайте закругленной стороной зубьев в сторону штифтов. Вращение их на осях должно быть свободным, без заеданий.

Рис. 17. Водило ВОМ1 – водило в сборе; 2 – сателлит; 3 – втулка распорная; 4 – ролики; 5 – ось сателлита; 6 – штифт

Запрессуйте вал заднего ВОМ в подшипник задней крышки до упора в бурт и вставьте две уплотнительные манжеты.Таблица 2. Дефектация деталей заднего вала отбора мощности

Напрессуйте на вал заднего ВОМ солнечную шестерню в сборе с подшипниками и барабаном, установите распорную втулку водила в сборе, напрессуйте подшипник, закрепите детали гайкой, раскернив ее в двух местах. Вал заднего ВОМ должен вращаться в подшипниках свободно, без заеданий; солнечная шестерня при остановленном водиле должна вращаться легко, без заеданий; при остановленной солнечной шестерне водило с валом ВОМ должно вращаться легко, без заеданий. Установите и закрепите основание в сборе.
Установите прокладку и собранную заднюю крышку на шпильки, введя подшипник вала ВОМ в выточку вала коронной шестерни, зубья сателлитов в зацепление с зубьями коронной шестерни, а ось тормозной ленты и ось рычагов в отверстия корпуса заднего моста. Закрепите крышку, установите кожух в сборе на шпильки и закрепите его.
Зафиксируйте рычаг валика управления ВОМ в нейтральном положении технологическим болтом, ввернутым в отверстия рычага и корпуса.
Прикрепите левый и правый раскосы к передним тягам.
Пропустите регулировочные винты через отверстия валика управления и вверните их в пальцы рычагов тормозов до отказа, затем отпустите каждый винт на 2,5-3 оборота. При затрудненном вращении ВОМ отверните винты еще на 0,5 оборота. Выверните технологический болт.

4*
